Produkttyp	Glaskeramik-Kochfeld mit Grillzone
Marke	BORA
Modell	CC B1
Abmessungen (H x B x T)	40 x 340 x 515 mm
Grillkochzone	18,5 x 30,5 cm, 1,4 kW
Gesamtleistung	1,4 kW
Stromversorgung	220-240 V~, 50-60 Hz
Bedienungsart	Touch-Control Sensortasten
Hauptfunktionen	Automatische Abschaltung, Timer, automatisches Vorheizen, Warmhalten, STOP-Funktion, Kindersicherung
Restwärmeanzeige	Ja (Symbol H)
Betriebszeitbegrenzung	Ja, je nach Kochstellung (von 90 bis 720 min)
Reinigung	Feuchtes Tuch und Spülmittel; spezieller Schaber für hartnäckige Verschmutzungen
Sicherheit	Kindersicherung, Verriegelung, automatische Abschaltung, Überhitzungserkennung
Installation	Einbau, Auf- oder bündiger Einbau, mit Dichtung
Kundendienst	Zugelassener Fachbetrieb für Reparaturen

Häufig gestellte Fragen - CC B1 BORA

Wie verwende ich die STOP-Funktion am Modell CC B1?

Drücken Sie die STOP-Taste, um das Kochen vorübergehend zu unterbrechen. Es erscheint S-T-O-P. Um fortzufahren, drücken Sie zuerst die STOP-Taste, dann innerhalb von 10 Sekunden eine andere Taste (außer Ein/Aus). Die Funktion ist aus Sicherheitsgründen auf 10 Minuten begrenzt.

Wie entferne ich hartnäckige Verschmutzungen auf dem Kochfeld?

Wenn das Kochfeld noch lauwarm ist, verwenden Sie einen speziellen Glaskeramik-Schaber, um Rückstände zu entfernen. Reinigen Sie dann mit einem Glaskeramik-Reiniger und wischen Sie mit einem sauberen, trockenen Tuch nach.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Kochfeld ein, drücken Sie dann gleichzeitig die Tasten Automatische Abschaltung und Minus. Die Leuchte über der STOP-Taste leuchtet auf. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie ist die Vorgehensweise für das automatische Vorheizen?

Schalten Sie das Kochfeld ein, drücken Sie dann gleichzeitig die Tasten Plus und Minus. Die Anzeige wechselt zwischen A und 12. Wählen Sie dann mit der Minus-Taste die gewünschte Kochstufe (1 bis 8). Das Vorheizen erfolgt automatisch auf Stufe 9 für eine bestimmte Zeit, dann reduziert sich die Leistung.

Was tun bei einer Fehlermeldung auf dem Display?

Eine Fehlermeldung (blinkendes r-Symbol) zeigt eine dauerhafte Betätigung der Tasten an. Reinigen Sie die Oberfläche oder entfernen Sie alle Gegenstände auf den Tasten. Zum Löschen drücken Sie dieselbe Taste oder schalten Sie das Kochfeld aus und wieder ein.

Wie stelle ich den Timer (Sanduhr) ein?

Schalten Sie das Kochfeld ein, drücken Sie die Taste Automatische Abschaltung, dann stellen Sie mit den Tasten Plus/Minus die Zeit ein (1 bis 99 Minuten). Nach Ablauf der Zeit ertönt ein Signalton. Der Timer bleibt auch nach dem Ausschalten des Kochfelds aktiv.

Welche Sicherheitshinweise gibt es für die Installation?

Der Ausschnitt in der Arbeitsplatte muss präzise sein, mit einer Dichtung, um Eindringen von Flüssigkeiten zu verhindern. Beachten Sie die Mindestabstände zu Wänden und Möbeln. Der elektrische Anschluss muss von einem zugelassenen Fachmann durchgeführt werden.

Wie verwende ich die Warmhaltefunktion?

Wählen Sie eine Kochstufe, dann halten Sie die Minus-Taste gedrückt, bis U angezeigt wird. Die Funktion hält maximal 120 Minuten warm, dann schaltet sich das Kochfeld automatisch aus.

Wie grille ich direkt auf der Grillkochzone?

Heizen Sie die Grillzone auf Stufe 9 für 5 Minuten vor. Legen Sie die Speisen direkt auf die Glaskeramikoberfläche, ohne Olivenöl. Grillen Sie beide Seiten, bis sich das Fleisch löst. Reduzieren Sie bei Bedarf die Temperatur.

Wie kann ich mit diesem Kochfeld Energie sparen?

Verwenden Sie Töpfe mit einem Boden, der dem Durchmesser der Kochzone entspricht, decken Sie die Töpfe ab während des Kochens, und nutzen Sie die Restwärmeanzeige zum Warmhalten oder Schmelzen.

BEDIENUNGSANLEITUNG CC B1 BORA

Gebrauchs- und Montageanweisung

Glaskeramik-Kochfeld CC 21, CC B1

Modell CC 21 Modell CC B1

D. 2

GB 16

F 30

NL 44

1 58

E 72

Verpackungs-Entsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen

dieses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Bestimmungsgemäße Verwendung

Das Kochfeld ist nur für die Zubereitung von Speisen im Haushalt zu benutzen. Es darf nicht zweckentfremdet und nur unter Aufsicht verwendet werden.

Das Kochfeld muss ordnungsgemäß eingebaut und angeschlossen werden!

Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem externen Fernwirksystem betrieben werden.

Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch, bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel "Was tun bei Problemen?" nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Gebrauchs- und Montageanweisung zur Information und Sicherheit an neue Besitzer weiter.

Inhaltsverzeichnis

Sicherheitshinweise. 3

Für Anschluss und Funktion 3 Für das Kochfeld allgemein 3 Für das Grill-Kochfeld (Modell CC B1). 3 Für Personen 3

Gerätebeschreibung 4

Bedienung durch Sensortasten 4

Bedienung. 5

Betriebsdauerbegrenzung 5 Sonstige Funktionen 5 Energiespartipps. 5

Kochstufen 5 Grillen auf dem Grill-Kochfeld 5 Tastenbetätigung 6 Kochfeld und Kochzone einschalten 6 Kochzone ausschalten 6 Kochfeld abschalten 6 STOP-Funktion (nur Modell CC B1) 6 Zweikreiszuschaltung (nur Modell CC 21) 7 Kindersicherung / Verriegelung 7 Abschaltautomatik (Timer) 8 Kurzzeitwecker (Eier-Uhr) 8 Ankochautomatik 9 Warmhaltefunktion 9

Reinigung und Pflege 10

Glaskeramik-Kochfeld. 10 Spezielle Verschmutzungen 10 Grill-Kochfeld 10 Verwendung eines Reinigungsschabers 10

Was tun bei Problemen? 11

Montageanweisung. 12

Sicherheitshinweise für den Kuchenmöbelmonteur 12 Einbau 12 Herstellen des Arbeitsplattenauschnits. 12 Aufsatzmontage 13 Flächenbündige Montage der Kochfelder 13 Montage mit Lasche 14 14 Einkleben der Kochfelder 14 Elektrischer Anschluss. 15 Inbetriebnahme 15 Technische Daten 15

Sicherheitshinweise

Für Anschluss und Funktion

Die Geräte werden nach den einschlägigen Sicherheitsbestimmungen gebaut. - Netzanschluss, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden ihre Sicherheit.

Für das Kochfeld allgemein

• Stellen Sie Töpfe und Pfannen nicht leer auf eingeschaltete Kochzonen. Vermeiden Sie das Leerkochen der Töpfe, daß Überhitzungsgefahr der Töpfe besteht!
• Vorsicht bei der Verwendung von Simmertöpfen. Simmertöpfe können unbemerkt leerkochen! Dies führt in der Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!
• Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel aufflegen, Kochzone abschalten.
• Die Glaskeramik-Fläche ist sehr widerstandsfähig. Vermeiden Sie dennoch, dass harte Gegenstände auf die Glaskeramik-Fläche fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
• Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Sollte sich das Kochfeld durch einen Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Vorsicht beim Arbeiten mit Haushaltsgeräten! Anschlussleitungen dürfen nicht mit den bereits heißen Kochzonen in Berührung kommen.
• Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden.
• Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was schmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Zucker sofort im heißen Zustand mit einem speziellen Glasschaber vollständig von dem Glaskeramik-Kochfeld entfernen, um Beschädigungen zu vermeiden.
• Keine feuergefährlichen, leicht entzündbaren oder verformbaren Gegenstände direkt unter das Kochfeld legen.
• Niemals verschlossene Konservendosen und Verbundschichtverpackungen auf Kochzonen erhitzen. Durch Energiezufuhr könnten diese zerplatzen!
• Die Sensortasten sauber halten, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden könnten. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensortasten stellen!
• Wenn Töpfe bis über die Sensortasten überkochen, raten wir dazu, die Aus-Taste zu betätigen.
• Heiße Töpfe und Pfannen dürfen die Sensortasten nicht abdecken. In diesem Fall schaltet sich das Gerät automatisch ab.
• Wiederholtes Festbrennen von Verschmutzungen vermeiden.

Für das Grill-Kochfeld (Modell CC B1)

• Beim Grillbetrieb mit erhöhter Vorsicht vorgehen. Durch die Hitze des Heizkörpers ist das Kochfeld und das Grillgut sehr heiß. Deshalb Küchenhandschuhe und Grillzange verwenden!
• Aus angestochenem Grillgut z.B. Würstchen kann heißes Fett spritzen. Um die Verbrühungsgefahr an der Haut und besonders den Augen zu vermeiden, eine Grillzange verwenden.
• Den Grillvorgang ständig beobachten.
• Kleinkinder grundsätzlich fernhalten.
• Verwenden Sie zur Pflege der Grillfläche keinesfalls silikonhaltige Pflegemittel! Beachten Sie die Reinigungs- und Pflegehinweise.
• Wir weisen darauf hin, dass durch unsachgemäße Reinigung oder das Schneiden mit Messern auf der Grillfläche/Kochfläche entstandene Kratzer keinen negativen Einfluss auf die Funktion des Gerätes haben. Sie beeinträchtigen lediglich das Aussehen.

Für Personen

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Achtung:

Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb heiß. Aus diesem Grunde sollen Kleinkinder grundsätzlich ferngehalten werden.

Das Dekor kann von den Abbildungen abweichen.

1. Kochzone hinten (Zweikreiskochzone)
2. Kochzone vorne
3. Glaskeramik-Kochfeld
4. Touch-Control Bedienfeld
5. Grill-Kochfeld
6. Grillzone
7. Bedienung wichte Kochzone (Symbol)
8. Bedienung vordere Kochzone (Symbol)
9. Ein/Aus-Taste
10. Kreiszuschaltungstaste (Zweikreiskochzone)
11. Kontroll-Leuchte Zweikreis
12. Plus-Taste und Minus-Taste
13. Kochstufen-Anzeige und Timer-Anzeige
14. Kontroll-Leuchte (blinkt bei Timeranzeige; leuchtet bei Kochstufenanzeige)
15. Abschaltautomatik-Taste (Timer)
16. Kontroll-Leuchte Kindersicherung
17. STOP-Taste
18. Kontroll-Leuchte Kindersicherung

Bedienung durch Sensortasten

Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch Touch-Control-Sensortasten. Die Sensortasten funktionieren wie folgt: mit der Fingerspitze ein Symbol auf der Glaskeramikoberfläche kurz berühren. Jede korrekte Betätigung wird durch einen Signalton bestätigt. Nachfolgend wird die Touch-Control-Sensortaste als „Taste" bezeichnet.

Ein/Aus-Taste (9)

Mit dieser Taste wird das gesamte Kochfeld ein- und ausgeschaltet. Die Taste ist sozusagen der Hauptschalter.

Minus-Taste Plus-Taste (12)

Mit diesen Tasten werden die Einstellungen der Kochstufen, der Abschaltautomatik und des Kurzzeitweckers vorgenommen. Durch die Minus-Taste wird der Anzeigewert verringert, durch die Plus-Taste erhöht. Der Anzeigewert kann gelöscht werden, indem beide Tasten gleichzeitig gedrückt werden.

Kochstufen-Anzeige B. (13)

Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder:

H. Restwärme

A. Ankochautomatik

STOP……Stop-Funktion

Warmhaltefunktion

Fehlermeldung

Kreiszuschaltungstaste (10) (nur Modell CC 21)

Für die Zuschaltung weiterer Heizkreise.

Abschaltautomatik-Taste (15)

Zum Programmieren der Abschaltautomatik oder des Kurzzeitweckers.

STOP-Taste (7) (nur Modell CC B1)

Der Kochvorgang/das Grillen kann kurzzeitig durch die STOP-Funktion unterbrochen werden.

Betriebsdauerbegrenzung

Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe (siehe Tabelle).

Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertönt ein kurzer Signaton und ein H erscheint in der Anzeige.

Eingestellte Kochstufe	Betriebsdauerbegrenzung (Minuten)
U	720
1	520
2	402
3	318
4	260
5	212
6	170
7	139
8	113
9	90

Sonstige Funktionen

Bei längerem oder gleichzeitigem Betätigen von einer oder mehreren Sensorlasten (z.B. durch einen versehentlich auf die Sensorlasten gestellten Topf) erfolgt keine Schaltfunktion.

Es blinkt das Symbol und ein zeitlich begrenzter Dauersignalton ertönt. Nach einigen Sekunden wird abgeschaltet. Bitte den Gegenstand von den Sensorlasten entfernen.

Zum Löschen des Symbols die gleiche Taste betätigen oder das Kochfeld aus- und einschalten.

Energiespartipps

Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Kochfeld und dem Kochgeschirr umzugehen.

• Der Topfbodendurchmesser sollte gleich groß sein wie der Kochzonendurchmesser.
• Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurchmesser angegeben wird. Dieser ist meistens größer als der Topfboden.
• Schnellkochtöpfe sind durch den geschlossenen Garraum und den Überdruck entsprechend zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.
• Immer auf eine ausreichende Menge Flüssigkeit im Schnellkochtopf achten, da bei leergekochtem Topf die Kochzone und der Topf durch Überhitzung beschädigt werden können.
• Kochtöpfe nach Möglichkeit immer mit einem passenden Deckel verschließen.
• Zu jeder Speisemenge sollte der richtige Topf verwendet werden. Ein großer, kaum gefüllter Topf verbraucht viel Energie.

Restwärmeanzeige

Das Glaskeramik-Kochfeld ist mit einer Restwärmeanzeige H ausgestattet.

Solange das H nach dem Ausschalten leuchtet, kann die Restwärme zum Schmelzen und Warmhalten von Speisen genutzt werden. Nach dem Erlöschen des Buchstabens H kann die Kochzone noch heiß sein. Es besteht Verbrennungsgefahr!

Kochstufen

Die Heizleistung der Kochzonen kann in mehreren Stufen eingestellt werden. In der Tabelle finden Sie Anwendungsbeispiele für die einzelnen Stufen.

Kochstufe	Geeignet
0	Aus-Stellung, Nachwärmenutzung
U	Warmhaltefunktion
1-2	Fortkochen kleiner Mengen (niedrigste Leistung)
3	Fortkochen
4-5	Fortkochen großer Mengen, Weiterbra-ten größerer Stücke
6	Braten, Einbrenne herstellen
7-8	Braten
9	Ankochen, Anbraten, Braten (höchste Leistung)

für

Bei Kochtöpfen ohne Deckel muss evtl. eine höhere Kochstufe gewählt werden.

Grillstufe	Geeignet zum
0	Aus-Stellung
U	Warmhaltefunktion
1-4	Warmhalten
5-7	Schwaches Grillen
8-9	Starkes Grillen

Grillen auf dem Grill-Kochfeld

Das Glaskeramik-Kochfeld ist dazu geeignet, direkt auf der heißen Kochzone zu grillen. Das Grillgut, wie Steaks oder Würstchen, wird auf die heiße Kochzone gelegt.

Vor dem ersten Zubereiten von Speisen die Grillfläche mit einem feuchten Tuch und etwas Spülmittel reinigen. Anschließend mit einem fusselfreien Tuch trocken nachwischen.

- Bitte verwenden Sie zum Grillen kein Olivenöl. Eingebrannte Olivenölreste lassen sich nur sehr schwer wieder entfernen. - Den Grill unmittelbar vor dem Grillen ca. 5 Minuten auf Stufe 9 vorheizen. Legen Sie das Grillgut direkt auf die Glaskeramik. Verwenden Sie keine Aluminiumfolie oder Ähnliches. - Das Grillgut bei Stufe 9 von jeder Seite grillen, bis es sich von der Grillfläche löst. So verbleibt der Fleischsaft im Grillgut. - Dann eventuell herunterschalten (z.B. auf Stufe 6) und fertig grillen. Dicke Fleischstücke und Wurst mehrmals wenden. Die Grillfläche nicht mit Öl einfetten. Mageres Fleisch kann mit Öl bestrichen werden. Beim Grillen von sehr fetten Lebensmitteln das austretende Fett während des Grillens vorsichtig mit Küchenpapier abtupfen. Bei eingelegtem Fleisch überschüssiges Fett und grobe Gewürze (wie Zwiebeln, Blätter oder Thymian) entfernen. - Bitte bedenken Sie, dass große Mengen Grillgut längere Garzeiten benötigen als kleine. Wir empfehlen, mehrmals hintereinander kleinere Mengen zu grillen. - Nach jedem Grillvorgang die Grillrückstände mit dem Reinigungsschaber entfernen.

Tastenbetätigung

Die hier beschriebene Steuerung erwartet nach der Betätigung einer (Auswahl-) Taste anschließend die Betätigung einer nachfolgenden Taste. Die Betätigung der nachfolgenden Taste muss grundsätzlich innerhalb von 10 Sekunden begonnen werden, ansonsten erlischt die Auswahl.

Die Plus-/ Minus-Tasten können einzeln angetippt werden oder permanent gedrückt gehalten werden.

1. ① → 0
2. 1
3. 4a. + → 4b. 1 + → C 4c. ① 5.
5. 5∈O.P 3.

Kochfeld und Kochzone einschalten

1. Ein-/Aus-Taste solange betätigen, bis die Kochstufen-Anzeigen 0 zeigen. Es ertönt ein kurzer Signalton. Die Steuerung ist betriebsbereit.
2. Gleich darauf mit der Plus-Taste + Minus-Taste eine Kochstufe wählen. Durch die Plus-Taste wird die Kochstufe 1 eingeschaltet, durch die Minus-Taste die Kochstufe 9.
3. Die Kochzone kann verwendet werden.

Um zeitgleich auf der anderen Kochzone zu kochen, die Punkte 2 und 3 wiederholt durchführen.

Kochzone ausschalten

1. a) Minus-Taste mehrmals betätigen, bis die Kochstufenanzeige 0 anzeigt, oder
2. b) Minus-Taste und Plus-Taste gleichzeitig kurz betätigen. Die Kochzone wird von jeder Kochstufe aus direkt ausgeschaltet, oder
3. c) Ein-/Aus-Taste betätigen. Das gesamte Kochfeld wird abgeschaltet (alle Kochzonen werden abgeschaltet).

Kochfeld abschalten

1. Ein-/Aus-Taste betätigt. Das Kochfeld wird unabhängig von der Einstellung vollständig ausgeschaltet.

STOP-Funktion (nur Modell CC B1)

Der Kochvorgang bzw. das Grillen kann kurzzeitig durch die STOP-Funktion unterbrochen werden, z.B. wenn es an der Haustüre klingelt. Um den Vorgang mit der gleichen Kochstufe fortzusetzen, muss die STOP-Funktion aufgehoben werden. Ein evtl. eingestellter Timer wird angehalten und läuft danach weiter.

Aus Sicherheitsgründen steht diese Funktion nur 10 Minuten zur Verfügung. Danach wird das Kochfeld ausgeschaltet.

1. Das Kochgeschirr liegt auf den Kochzonen bzw. es wird gegrillt und die gewünschte Kochstufe ist eingestellt.
2. STOP-Taste betätigen. Anstelle der gewählten Kochstufe leuchten nacheinander die Buchstaben S-T-O-P auf.
3. Die Unterbrechung wird beendet, indem zuerst die STOP-Taste betätigt wird und danach eine beliebige andere Taste (ausgenommen Ein/Aus-Taste). Die Betätigung der zweiten Taste muss innerhalb von 10 Sekunden erfolgen, ansonsten schaltet das Kochfeld ab.

Bedienung

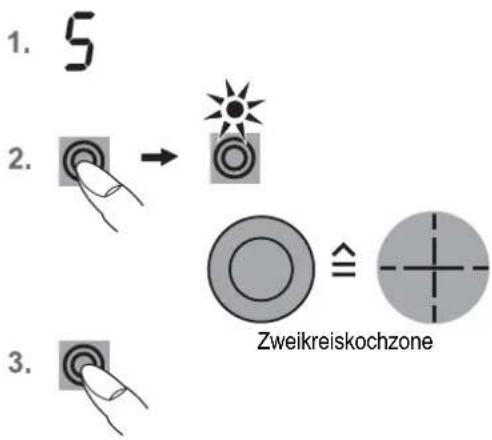

Zweikreiszuschaltung (nur Modell CC 21)

(Nur hintere Kochzone)

Die Zweikreiszuschaltung der jeweiligen Kochzone kann nur nach dem Einschalten der entsprechenden Kochzone erfolgen.

1. Gewünschte Kochstufe von 1-9 wählen.
2. Durch Betätigen der Kreiszuschaltungstaste den zweiten Heizkreis zuschalten. Die Kontroll-Leuchte Zweikreis leuchtet auf.
3. Durch erneutes Betätigen der Kreiszuschaltungstaste schaltet sich der äußere Heizkreis aus. Die Kontroll-Leuchte Zweikreis erlischt.

Hinweis

• Die manuell zugeschalteten Heizkreise werden automatisch abgewählt, wenn die Kochzone ausgeschaltet wird.

Kindersicherung / Verriegelung

Durch die Kindersicherung/ Verriegelung kann die Bedienung der Tasten und die Einstellung einer Kochstufe gesperrt werden. Lediglich die Ein-/Aus-Taste bleibt zum Ausschalten des Kochfeldes bedienbar.

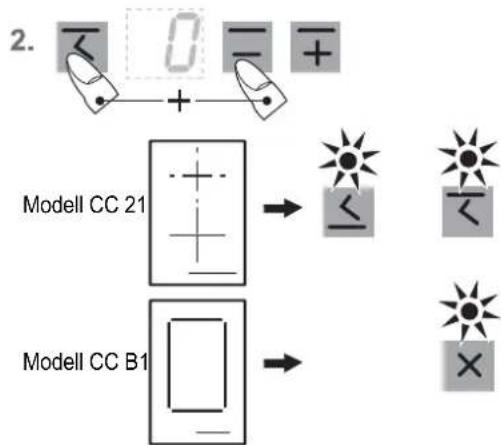

Kindersicherung einschalten:

1. Ein-/Aus-Taste betätigen, um das Kochfeld einzuschalten.
2. Gleich darauf Abschaltautomatik-Taste und Minus-Taste gleichzeitig betätigen, um die Funktion zu aktivieren. Modell CC 21: Die Kontroll-Leuchten über den Abschaltautomatik-Tasten leuchten. Modell CC B1: Die Kontroll-Leuchte über der Stop-Taste leuchtet. Die Bedienung ist gesperrt.

Kindersicherung ausschalten:

1. Ein-/Aus-Taste betätigen.
2. Gleich darauf Abschaltautomatik-Taste und Minus-Taste gleichzeitig betätigen, um die Funktion auszuschalten. Die Kontroll-Leuchte erlischt.

Verriegelung einschalten (während dem Kochen):

Abschaltautomatik-Taste und Minus-Taste gleichzeitig betätigen, um die Funktion zu aktivieren. Modell CC 21: Die Kontroll-Leuchte über der Abschaltautomatik-Taste leuchtet. Modell CC B1: Die Kontroll-Leuchte über der Stop-Taste leuchtet. Die Bedienung ist gesperrt.

Verriegelung ausschalten:

Abschaltautomatik-Taste und Minus-Taste gleichzeitig betätigen, um die Funktion auszuschalten. Die Kontroll-Leuchte erlischt.

Hinweise

Die aktivierte Kindersicherung/ Verriegelung bleibt auch bei ausgeschaltetem Kochfeld erhalten. Zum nächsten Kochvorgang muss sie deshalb zuerst aufgehoben werden! - Bei Netzausfall wird die eingeschaltete Kindersicherung aufgehoben, d.h. deaktiviert.

Bedienung

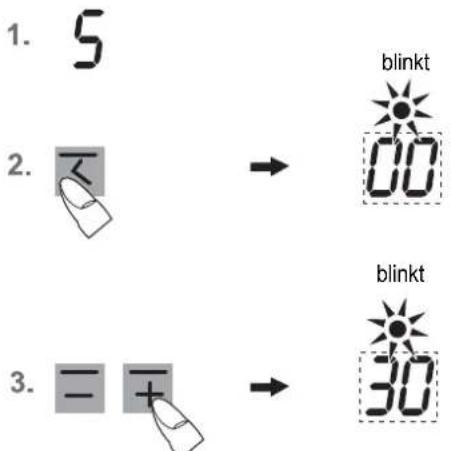

Abschaltautomatik (Timer)

Durch die Abschaltautomatik wird jede eingeschaltete Kochzone nach einer einstellbaren Zeit automatisch abgeschaltet. Es können Kochzeiten von 1 bis 99 Minuten eingestellt werden.

1. Das Kochfeld einschalten und eine Kochstufe wählen.
2. Die Abschaltautomatik-Taste betätigen. Die Kontrollleuchte über der Timeranzeige blinkt.
3. Gleich darauf durch die Plus-Taste + oder Minus-Taste die Kochzeit von 1 bis 99 Minuten eingeben. Durch die Plus-Taste beginnt der Anzeigewert bei 01, durch die Minustaste bei 30. Durch gleichzeitiges Betätigen der Plus- und Minus-Taste wird die Einstellung gelöscht (00).
4. Nach Ablauf der Zeit wird die Kochzone ausgeschaltet. Es ertönt ein zeitlich begrenzter Signalton, der durch Betätigung einer beliebigen Taste (ausgenommen Ein/Aus-Taste) abgeschaltet werden kann.

Hinweise

Zum Verändern der Zeit die Punkte 2 und 3 wiederholen. Die Kontrollleuchte blinkt bei Timeranzeige. Die Kontrollleuchte leuchtet bei Kochstufenanzeige.

Kurzzeitwecker (Eier-Uhr)

1. Das Kochfeld einschalten.
2. Die Abschaltautomatik-Taste betätigen. Durch die Plus-Taste + oder Minus-Taste die Zeit in Minuten einstellen.
3. Nach Ablauf der Zeit ertönt ein zeitlich begrenzter Signalton, der durch Betätigung einer beliebigen Taste abgeschaltet werden kann.

Hinweise

• Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn das Glaskeramik-Kochfeld ausgeschaltet ist. Zum Ändern der Zeit, das Kochfeld durch die Ein/Aus-Taste 0 einschalten.
• Die gemeinschaftliche Verwendung von Kurzzeitwecker und einer Kochzone ist nicht möglich.

Bedienung

1.

2.

3.

4

Eingestellte Kochstufe	Ankochautomatik Zeit (Min:Sek)
1	0:50
2	1:30
3	2:30
4	3:40
5	5:20
6	9:00
7	2:30
8	4:00
9	- - -

1.

2.

3.

Ankochautomatik R

Bei der Ankochautomatik erfolgt das Ankochen mit Kochstufe 9. Nach einer bestimmten Zeit wird automatisch auf eine geringere Fortkochstufe (1 bis 8) zurückgeschaltet.

Bei Anwendung der Ankochautomatik muss lediglich die Fortkochstufe gewählt werden, mit der das Gargut weitergegart werden soll, weil die Elektronik selbständig zurückschaltet.

Die Ankochautomatik ist geeignet für Gerichte, die kalt aufgesetzt, mit hoher Leistung erhitzt und auf der Fortkochstufe nicht ständig beobachtet werden müssen (z.B. das Kochen von Suppenfleisch).

1. Das Kochfeld einschalten.
2. Gleich darauf durch gleichzeitiges Betätigen der Plus-Taste und Minus-Taste die Ankochautomatik aktivieren. Abwechselnd blinkt dann A und 9.
3. Gleich darauf durch die Minus-Taste eine geringere Fortkochstufe 1 bis 8 wählen.
4. Die Ankochautomatik läuft programmgemäß ab. Nach einer bestimmten Zeit (siehe Tabelle) wird der Kochvorgang mit der Fortkochstufe fortgeführt.

Hinweise

• Während der Ankochautomatik kann mit der Plus-Taste die Stufe erhöht werden. Die Betätigung der Minus-Taste beendet die Ankochautomatik.

• Belässt man nach Aktivierung der Ankochautomatik die Stufe 9 und wählt keine geringere Fortkochstufe, so wird die Ankochautomatik nach 10 Sekunden automatisch ausgeschaltet und es bleibt Stufe 9 erhalten.

Warmhaltefunktion

Mit der Warmhaltefunktion können fertige Speisen auf einer Kochzone warm gehalten werden. Die Kochzone wird mit geringer Leistung betrieben.

1. Kochgeschirr steht auf einer Kochzone und eine Kochstufe (z.B. 3) ist gewählt.
2. Die Minus-Taste gedrückt halten, um die Kochstufen herunterzuschalten (... 3, 2, 1, 0). Bei 0 wird gestoppt, die Warmhaltefunktion ist eingeschaltet.
3. Zum Ausschalten die Minus-Taste einmal betätigen (0).

Die Warmhaltefunktion steht 120 Minuten zur Verfügung, danach wird das Kochfeld ausgeschaltet.

• Vor dem Reinigen das Kochfeld ausschalten und abkühlen lassen.
• Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampfreinigungsgerät oder ähnlich gereinigt werden!
• Beim Reinigen darauf achten, dass nur kurz über die Ein/Aus-Taste gewischt wird. Damit wird ein versehentliches Einschalten vermieden!

Glaskeramik-Kochfeld

Wichtig! Verwenden Sie niemals aggressive Reinigungsmittel, wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und Fleckenentferner etc.

Reinigung nach Gebrauch

1. Reinigen Sie das gesamte Kochfeld immer dann, wenn es verschmutzt ist - am besten nach jedem Gebrauch. Benutzen Sie dazu ein feuchtes Tuch und etwas Handspülmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so dass keine Spülmittelrückstände auf der Oberfläche verbleiben.

Wöchentliche Pflege

1. Reinigen und pflegen Sie das gesamte Kochfeld einmal in der Woche gründlich mit handelsüblichen Glaskeramik-Reinigern. Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers. Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfilm, der wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und lassen sich anschließend leicht entfernen. Danach mit einem sauberen Tuch die Fläche trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfläche verbleiben, weil sie beim Aufheizen aggressiv wirken und die Oberfläche verändern.

Spezielle Verschmutzungen

Starke Verschmutzungen und Flecken (Kalkflecken, perlmuttartig glänzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Benutzen Sie dazu handelsübliche Reinigungsmittel. Gehen Sie damit so vor, wie unter Punkt 2 beschrieben.

Übergekochte Speisen zuerst mit einem nassen Tuch aufweichen und anschließend die Schmutzreste mit einem speziellen Glasschaber für Glaskeramik-Kochfelder entfernen. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.

Eingebrannten Zucker und geschmolzenen Kunststoff entfernen Sie sofort - im noch heißen Zustand - mit einem Glasschaber. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.

Sandkörner, die eventuell beim Kartoffelschälen oder Salatputzen auf die Kochfläche fallen, können beim Verschieben von Töpfen Kratzer erzeugen. Achten Sie deshalb darauf, dass keine Sandkörner auf der Oberfläche verbleiben.

Farbige Veränderungen des Kochfeldes haben keinen Einfluss auf die Funktion und Stabilität der Glaskeramik. Es handelt sich dabei nicht um eine Beschädigung des Kochfeldes, sondern um nicht entfernte und eingebrannte Rückstände.

Glanzstellen entstehen durch Abrieb des Topfbodens, insbesondere bei Verwendung von Kochgeschirr mit Aluminiumboden oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur mühsam mit handelsüblichen Reinigungsmitteln beseitigen. Eventuell die Reinigung mehrmals wiederholen. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.

Grill-Kochfeld

Zuerst werden alle Speisen und Fettspritzer mit einem Reinigungsschaber von der heißen Zone der Grillfläche entfernt. Dies geschieht am einfachsten, indem man unmittelbar nach dem Grillen die Verschmutzungen von der noch heißen Zone auf die kalte Zone schiebt.

Nach dem Abkühlen des Gerätes lassen sich diese Verschmutzungen mühelos abheben.

Anschließend wird die kalte Grillfläche mit Spülwasser fettfrei gemacht, nass abgewischt und mit einem sauberen Tuch oder Küchenpapier trockengerieben.

Wir empfehlen Ihnen, die Grillfläche mit einer halben Zitrone oder mit Zitronensaft abzureiben. Leichte Eiweißverschmutzungen, z.B. von Fleisch, werden entfernt und die Grillfläche glänzt wieder.

Hartnäckige Verschmutzungen

Sollten nach dieser Reinigung noch hartnäckige Verschmutzungen auf der Oberfläche verbleiben, kann man diese mit einem geeigneten Reinigungsmittel für Kochflächen entfernen.

Dazu wird etwas Reinigungsmittel mit Hilfe eines Küchenpapiertuches auf der gesamten Grillfläche solange verrieben, bis keine Verschmutzungen mehr sichtbar sind. Unmittelbar danach wird die gesamte Grillfläche mehrmals nass abgewischt und dann trockengerieben.

Verwenden Sie keinesfalls silikonhaltige Reinigungsmittel. Diese hinterlassen einen Schutzfilm auf der Grillfläche, der beim nächsten Grillen in das Grillgut ziehen könnte. Beachten Sie deshalb unbedingt die diesbezüglichen Hinweise der jeweiligen Hersteller.

Verwendung eines Reinigungsschabers

Vorsicht, Schnittgefahr! Die Klinge eines Reinigungsschabers ist sehr scharf. - Setzen Sie den Reinigungsschaber immer flach auf und schieben Sie die Verkrustungen weg. - Kratzen Sie nicht mit der Ecke des Schabers.

Was tun bei Problemen?

Unqualifizierte Eingriffe und Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur Vermeidung von Körperschäden und Schäden am Gerät zu unterlassen. Deshalb solche Arbeiten nur von einem Elektrofachmann, wie z.B. einem Technischen Kundendienst, ausführen lassen.

Bitte beachten

Sollten an Ihrem Gerät Störungen auftreten, prüfen Sie bitte anhand dieser Gebrauchsanleitung, ob Sie die Ursachen nicht selbst beheben können.

Nachfolgend finden Sie Tipps zur Behebung von Störungen.

Die Sicherungen lösen mehrfach aus?

• Rufen Sie einen Technischen Kundendienst oder einen Elektroinstallateur!

Das Kochfeld lässt sich nicht einschalten?

• Hat die Sicherung der Hausinstallation (Sicherungskasten) angesprochen?
• Ist das Netzanschlusskabel angeschlossen?

Nur Modell CC 21:

Sind die Sensortasten verriegelt (Kindersicherung), d.h. die Kontroll-Leuchten über den Abschaltautomatik-Tasten leuchten.

Nur Modell CC B1:

Sind die Sensortasten verriegelt (Kindersicherung), d.h. die Kontroll-Leuchte über der Stop-Taste leuchtet.

• Sind die Sensortasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt? Bitte entfernen.

Das Symbol blinkt und es ertönt ein zeitlich begrenzter Dauersignalton.

Es liegt eine Dauerbetätigung der Touch-Control Sensortasten durch übergekochte Speisen, Kochgeschirr oder andere Gegenstände vor.

Abhilfe: die Oberfläche reinigen oder den Gegenstand entfernen. Zum Löschen des Symbols die gleiche Taste betätigen oder das Kochfeld aus- und einschalten.

Das Kochfeld bzw. die Kochzone ist plötzlich ausgeschaltet

• Haben Sie aus Versehen die Ein/Aus-Taste betätigt?
• Sind die Sensorlasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt? Es ertönt ein zeitlich begrenzter Signalton. Nach einigen Sekunden wird abgeschaltet. Bitte den Gegenstand von den Sensorlasten entfernen.
• Hat die Sicherheitsabschaltung angesprochen, d.h. eine Kochstufe wurde über eine bestimmte Zeit hinaus unverändert benutzt? Siehe Absatz „Betriebsdauerbegrenzung".

Abschalten der Kochfläche nicht möglich.

• Elektronisches Bauteil ist defekt.

Sicherung ausschalten und Kundendienst rufen.

Die Kochfläche heizt nicht auf.

Kochfläche defekt. Kundendienst rufen. - Innerer Kreis einer Mehrkreis-Kochzone defekt.

Funktionierenden äußeren Kreis auf keinen Fall weiterbetreiben. Sofort den Kundendienst rufen.

Das Kochfeld gibt Geräusche ab (Klick- bzw. Knackgeräusch) oder beim Einschalten der Kochfläche tritt ein Summen auf?

• Das ist technisch bedingt und hat auf Qualität und Funktion keinen Einfluss.

LED-Anzeige für Kochstufen bzw. Restwärmeanzeige H leuchtet nicht oder nur teilweise.

• LED-Anzeige defekt. Kundendienst rufen.

Verbrennungsgefahr, da Warnung vor Temperatur nicht gewährleistet ist.

Das Kochfeld hat Risse oder Brüche?

• Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

Sicherheitshinweise für den Küchenmöbelmonteur

• Furniere, Kleber bzw. Kunststoffbeläge der angrenzenden Möbel müssen temperaturbeständig sein (>75°C). Sind die Furniere und Beläge nicht genügend temperaturbeständig, können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
• Die Verwendung von Wandabschlussleisten aus Massivholz auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern die Mindestabstände gemäß den Einbauskizzen eingehalten werden.
• Die Mindestabstände der Muldenausschnitte nach hinten gemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt neben einem Hochschrank ist ein Sicherheitsabstand von mindestens 50 mm einzuhalten. Die Seitenfläche des Hochschranks muss mit wärmefestem Material verkleidet werden. Aus arbeitstechnischen Gründen soll der Abstand jedoch mindestens 300 mm betragen.
• Die Verpackungsmaterialien (Plastikfolien, Styropor, Nägel, etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstellen. Kleinteile können verschluckt werden und von Folien geht Erstickungsgefahr aus.

Einbau

Wichtige Hinweise

• Liegt das Kochfeld über Möbelteilen (Seitenwände, Schubkästen, etc.), so muss ein Zwischenboden im Mindestabstand von 20 mm zur Kochfeldunterseite eingebaut werden, sodass eine zufällige Berührung nicht möglich ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein.
• Es ist dafür zu sorgen, dass wegen Brandgefahr keine feuergefährlichen, leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt unter dem Kochfeld angeordnet bzw. gelegt werden.

Kochfelddichtung

Vor dem Einbau ist die beiliegende Kochfelddichtung lückenlos einzulegen.

• Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in evtl. darunter eingebaute Elektrogeräte eindringen können.
• Bei Einbau des Kochfeldes in eine unebene Arbeitsplatte, z.B. mit einem keramischen oder ähnlichem Belag (Kacheln etc.) ist die evtl. an dem Kochfeld befindliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien (Kitt) vorzunehmen.

Arbeitsplattenausschnitt

Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt mit einem guten, geraden Sägeblatt oder einer Oberfräse vorgenommen werden. Die Schnittflächen sollten danach versiegelt werden, damit keine Feuchtigkeit eindringen kann.

Der Kochfeldausschnitt wird entsprechend den Abbildungen angefertigt.

Die Glaskeramik-Kochfläche muss unbedingt eben und bündig aufliegen. Ein Verspannen kann zum Bruch der Glasplatte führen. Die Dichtung der Kochfläche auf einwandfreien Sitz und lückenlose Auflage prüfen.

Herstellen des Arbeitsplattenausschnitts

Der Ausschnitt wird in zwei Arbeitsschritten hergestellt.

1. Den Ausschnitt für die Bodenwanne herstellen
2. Die Ausfräsung für die Auflage der Glaskeramik-Platte vornehmen. Für diese Ausführung ist mindestens eine Oberfräse mit Führungsleiste erforderlich.

Hinweis:

Bei Kunststoff- und Holzarbeitsplatten empfiehlt es sich, den Falz weniger tief auszufräsen, bzw. die Kochfelder mit etwas Überstand zu montieren, um die Arbeitsplatten-Oberfläche vor unbeabsichtigtem Abstellen heißer Töpfe/Pfannen zu schützen.

Um eine exakte Flächenbündigkeit bei Steinarbeitsplatten herzustellen, ist die Ausfräsung ggf. anzupassen.

Montageanweisung

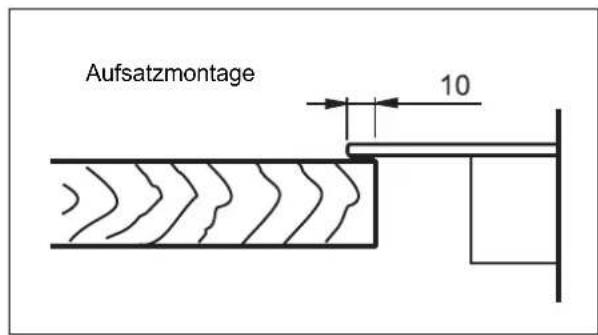

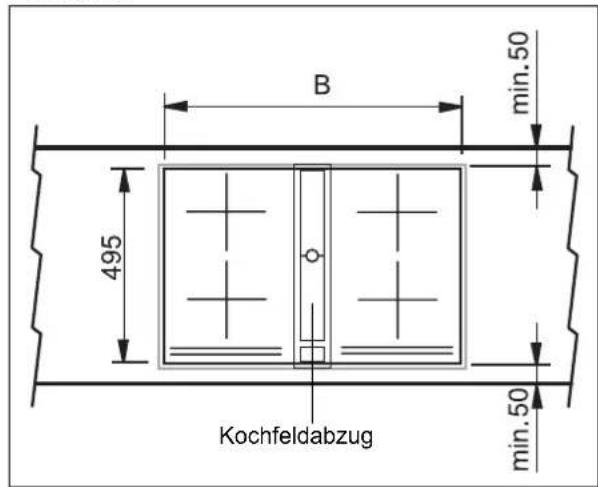

Aufsatzmontage

Die BORA-Classic-Einbaugeräte lassen sich beliebig kombinieren. Es ergeben sich je nach Einbausituation folgende Ausschnittmaße:

	Kochfelder Kochfeld-abzug	Maß B in mm
1 - 320
2 - 662
3 - 1004
2 1 754
3	2	1

Hinweis

Zwischen allen Einbaugeräten sind 2 mm Abstand vorzusehen.

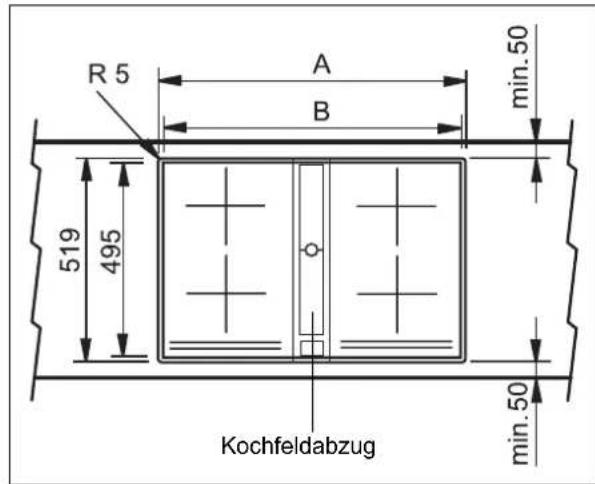

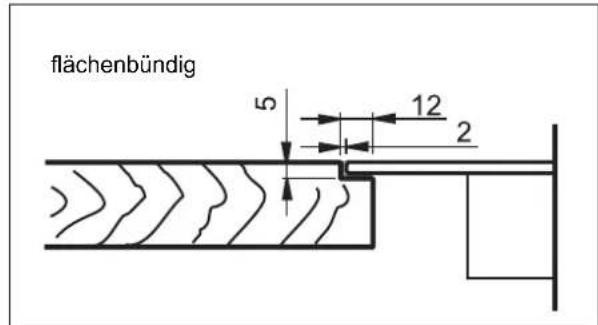

Flächenbündige Montage der Kochfelder

Bei flächenbündiger Montage muss die Arbeitsplatte mit folgenden Falzmaß versehen werden:

Die BORA-Classic-Einbaugeräte lassen sich beliebig kombinieren. Es ergeben sich je nach Einbausituation folgende Falz- und Ausschnittmaße:

	Kochfelter	Koch-feldabzug	Maß A in mm	Maß B in mm
	1	-	3	4
	2	-	6	8
	3 - 1028	1004
	2	1	778	754
	8 3	8	1212	1188

Hinweis

Zwischen allen Einbaugeräten sind 2 mm Abstand vorzusehen.

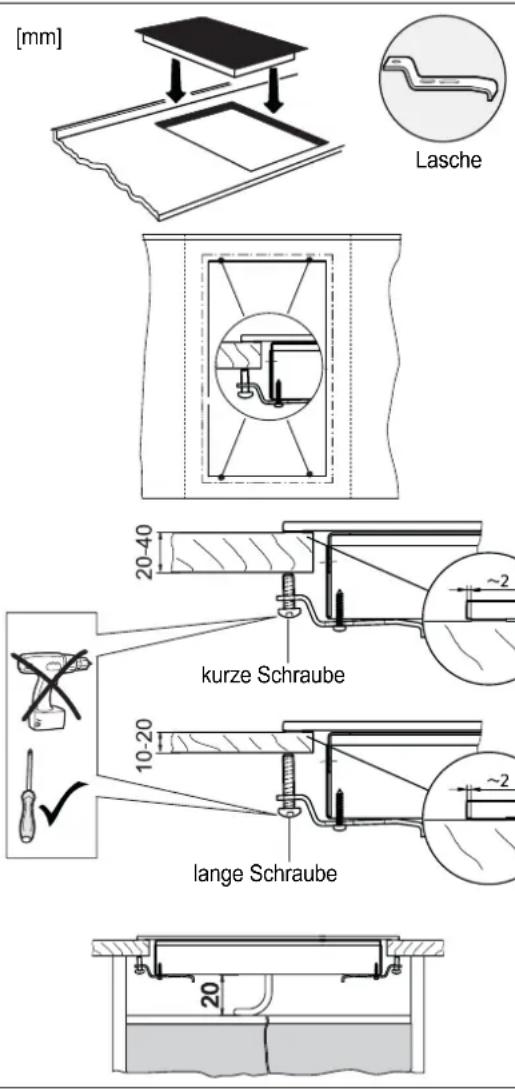

Montage mit Lasche

• Das Kochfeld einsetzen und ausrichten.
• Von unten die Laschen mit Schrauben an den vorgesehenen Befestigungslöchern einhängen, ausrichten und festziehen. Die Schrauben nur mit einem Schraubendreher von Hand anziehen: keinesfalls Akkuschrauber verwenden.
• Auf die richtige Lage der Lasche bei dünnen Arbeitsplatten achten. Zum Ausgleich muss eine metrische Schraube an der Lasche eingesetzt werden.

Wichtig:

Durch schiefe Auflage oder Verspannen besteht beim Einbau des Glaskeramik-Kochfeldes Bruchgefahr!

Einkleben der Kochfelder

Hinweise

• Um Schäden an der Arbeitsplatte und an der Kochfläche zu vermeiden, ist es erforderlich, das System Arbeitsplatte/Kochfläche dauerhaft wasserdicht zu verkleben. Die zu verklebenden Teile müssen trocken und fettfrei sein. Zum Einkleben der Kochfläche benötigen Sie Haftreiniger und hitze- und feuchtigkeitsbeständigen Silikonkleber (150°C).
• Beachten Sie unbedingt die bei beiden Materialien beiliegenden Verarbeitungshinweise!

Hier finden Sie auch die Berechnungsformel zum Aushärten des Silikonklebers. Vor Ablauf dieser Aushärtezeit darf die Kochfläche nicht in Betrieb genommen werden, da der Silikonkleber beschädigt werden kann!

• Verkleben Sie die Kochfläche nur an ihren Außenrändern!
• Bei Steinarbeitsplatten soll der Einbau bündig erfolgen, bei wärmeempfindlichen Arbeitsplatten (z.B. Holz) muss die Kochfläche ca. 1 mm überstehen.
• Legen Sie die Kochfläche mit der Glaskeramik nie ungeschützt auf die Arbeitsplatte oder auf den Boden. Durch Verschmutzungen (Metallspäne, Steinreste o.ä.) können Kratzer auf der Oberfläche der Glaskeramik entstehen. Legen Sie immer Pappe oder eine Wolldecke unter.

Arbeitsablauf

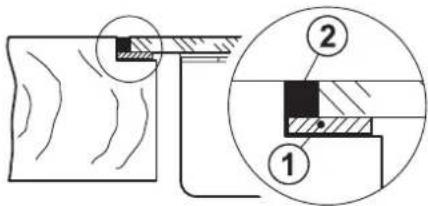

1. Dichtband ① in die Ecke der Auflagekante der Arbeitsplatte aufkleben, so dass sich kein Silikonkleber ② unter das Kochfeld durchdrücken kann. Wichtig: Nur das der Kochfläche beiliegende Dichtband verwenden! Bei Verwendung anderer Dichtungen ist nicht gewährleistet, dass die Kochfläche nach dem Einbau nicht weiter absackt.
2. Die Kochfläche ohne Kleber in den Arbeitsplattenausschnitt einlegen und die Höhe prüfen.
3. Die Kochfläche wieder herausnehmen.
4. Die Außenränder der Kochfläche sowie die seitlichen Schnittflächen der Arbeitsplatte im Bereich des Verklebens mit dem Haftreiniger vorbehandeln.

Den Haftreiniger auf stark saugende Untergründe (z.B. Spanplatten) dick mit einem Pinsel auftragen. Bei schwach saugenden Untergründen (z.B. Marmor oder Granit) genügt es, den Haftreiniger dünn mit einem Filz aufzutragen.

Wichtig: Nach dem Auftragen muss der Haftreiniger immer ca. 30 Minuten lang ablüften.

1. Nun die Kochfläche einlegen und ausrichten.

Montageanweisung

1. Schließlich den Spalt zwischen Kochfläche und Arbeitsplatte mit Silikonkleber ausfugen.

1. Die Fuge mit einem Spachtel und entspanntem Wasser glätten.

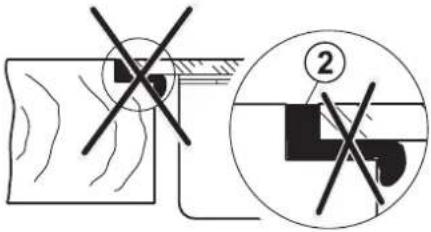

Achtung: Dichtband verwenden! Silikonkleber darf sich an keiner Stelle unter die Auflagefläche drücken. Ein späteres Herausnehmen der Mulde ist sonst nicht mehr möglich. Bei Nichtbeachtung besteht keine Gewährleistung.

Elektrischer Anschluss

Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden. - Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze. Bei Anschluss und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen. - Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlusskabels auf Zug beansprucht wird. Die überschüssige Kabellänge muss aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden. - Bitte beachten Sie, dass die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt. - Das Kochfeld ist werkseitig mit einer temperaturbeständigen Anschlussleitung ausgestattet. Die Anschlussleitung muss mindestens dem Typ H05 RR-F entsprechen.

• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leistungselektronik führen.

Anschlusswerte

Netzspannung: 220 - 240V\~, 50-60 Hz

Komponentennennspannung: 220 - 240V

Inbetriebnahme

Nach dem Einbau des Feldes und nach dem Anlegen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selftest der Steuerung und es wird eine Serviceinformation für den Kundendienst angezeigt.

Wichtig: Zum Netzanschluss dürfen keine Gegenstände auf den Touch-Control Sensorlasten vorhanden sein!

Mit einem Schwamm und Spülwasser kurz über die Oberfläche des Kochfeldes wischen und anschließend trockenreiben.

Technische Daten

Abmessungen Kochfeld Höhe/ Breite/ Tiefe mm Kochzonen hinten Ø cm (kW) vorne Ø cm (kW) Kochfeld, gesamt kW 2,9

40 x 340 x 515 18/ 12 (1,7) 14,5 (1,2)

Abmessungen Kochfeld Höhe/ Breite/ Tiefe mm Kochzone cm kW Kochfeld, gesamt kW 1,4

40 x 340 x 515 18,5 x 30,5 1,4

Spezielle Verunreinigungen. 52

Grillplatte. 52

Technische Daten 57

Spezielle Verunreinigungen

Hartnäckige Verunreinigungen
