BEDIENUNGSANLEITUNG KMG 63100 C AMICA

• Das Kochfeld ist eine Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Waschwirkung. Nachdem Sie diese Gebrauchsanweisung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr. Bevor das Kochfeld das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft. Bevor das Gerät in Betrieb genommen wird, lesen Sie bitte die Gebrauchsanleitung auf- merksam durch. Befolgen Sie die darin stehenden Hinweise, vermeiden Sie verschiedene Bedienfehler. Diese Gebrauchsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist. Zur Vermeidung möglicher Unfälle befolgen Sie die in der Gebrauchsanweisung ste- henden Hinweise genau. Hinweis! Das Gerät ist erst nach dem Durchlesen/Verstehen dieser Gebrauchsanweisung zu benutzen. Das Gerät sollte ausschließlich zu Zwecken eingesetzt werden, zu denen es entwi- ckelt wurde. Alle anderen Einsatzformen (z.B. Beheizung der Räume) sind als nicht ordnungsgemäß und gefährlich anzusehen. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Geräte- funktion nicht beeinträchtigen. Das Anschließen des Kochfeldes an die Gasasche mit PROPAN - BUTAN oder an die bestehende Gasinstallation darf nur durch einen berechtigten Installateur unter Beachtung aller Sicherheitsvorschriften vorgenommen werden. Übereinstimmungserklärung des Herstellers Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht: Niederspannungsrichtlinie 2006/95/EG, Elektromagnetische Verträglichkeit 2004/108/EG, ErP Richtlinie 2009/125/EG,. Dem Gerät wurde deshalb das Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.3 INHALTSVERZEICHNIS Grundinformationen p. 2
• Sicherheitshinweise p. 3
• Beschreibung des Gerätes p. 9
• Technische Daten p. 10
• Installation (Hinweise für den Installateur) p. 11
• Bedienung p. 17
• Reinigung und Pege p. 23

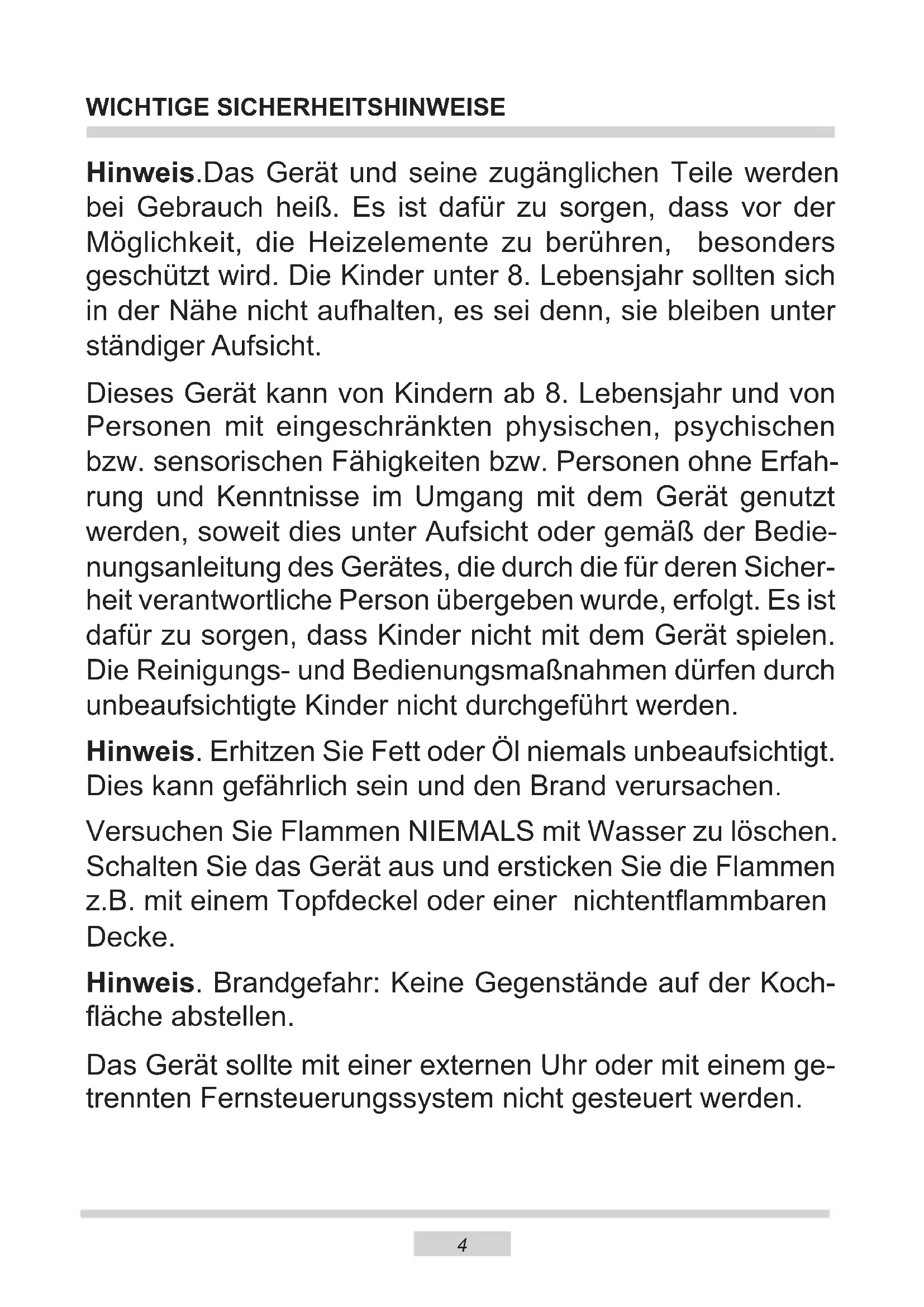

• Vorgehen in Notsituationen WICHTIGE SICHERHEITSHINWEISE Hinweis.Das Gerät und seine zugänglichen Teile werden bei Gebrauch heiß. Es ist dafür zu sorgen, dass vor der Möglichkeit, die Heizelemente zu berühren, besonders geschützt wird. Die Kinder unter 8. Lebensjahr sollten sich in der Nähe nicht aufhalten, es sei denn, sie bleiben unter ständiger Aufsicht. Dieses Gerät kann von Kindern ab 8. Lebensjahr und von Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten bzw. Personen ohne Erfah- rung und Kenntnisse im Umgang mit dem Gerät genutzt werden, soweit dies unter Aufsicht oder gemäß der Bedie- nungsanleitung des Gerätes, die durch die für deren Sicher- heit verantwortliche Person übergeben wurde, erfolgt. Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. Die Reinigungs- und Bedienungsmaßnahmen dürfen durch unbeaufsichtigte Kinder nicht durchgeführt werden. Hinweis. Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt. Dies kann gefährlich sein und den Brand verursachen. Versuchen Sie Flammen NIEMALS mit Wasser zu löschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentammbaren Decke. Hinweis. Brandgefahr: Keine Gegenstände auf der Koch- äche abstellen. Das Gerät sollte mit einer externen Uhr oder mit einem ge- trennten Fernsteuerungssystem nicht gesteuert werden.5 WICHTIGE SICHERHEITSHINWEISE Zur Reinigung des Kochfeldes dürfen keine Dampfreiniger verwendet werden. ● Das Gerät sollte nach geltenden Vorschriften installiert und nur in einem entsprechend gelüfteten Raum genutzt werden. Vor Inbetriebnahme und Gebrauch lesen Sie bitte die Bedienungsanleitung aufmerksam durch. ● Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. Besonders heiße Oberächenbrenner, Roste, Kochgeschirr mit heißen Flüssigkeiten können zur Verbrennung Ihres Kindes führen. ● Achten Sie darauf, dass elektrische Anschlussleitungen von mechanischen Küchengeräten keine heißen Teile des Kochfeldes berühren. ● Der Stecker der Anschlussleitung sollte nach der Installation des Kochfeldes zugänglich sein. ● Es ist verboten, das Kochfeld in der Nähe der Kühl- oder Gefrieranlagen einzubauen. ● Beim Braten das Kochfeld nicht ohne Aufsicht lassen! Öle und Fette können sich infolge von Überhitzung entzünden. ● Auf den Siedemoment achten, um ein Überlaufen auf den Brenner zu vermeiden. ● Bei Betriebsstörungen darf der Herd erst nach der Beseitigung des Schadens durch eine Fachkraft in Betrieb genommen werden. ● Den Gasanschlusshahn oder das Gasaschenventil nicht öffnen, ohne überprüft zu haben, dass alle Hähne zu sind. ● Vermeiden Sie ein Überlaufen und die Verschmutzung der Brenner. Bei Verschmutzung sofort nach dem Abkühlen reinigen und trocknen. ● Kochgeschirr nicht direkt auf den Brennern abstellen. ● Auf dem Rost über einem Brenner kein Kochgeschirr, das schwerer als 5 kg ist, abstellen. Auf dem gesamten Rost darf kein Kochgeschirr abstellt werden, dessen Gesamtgewicht 25 kg übersteigt. Es ist nicht zulässig, einen Kochtopf auf zwei Brenner gleichzeitig zu stellen. ● Nicht gegen die Drehknöpfe und Brenner schlagen. ● Verboten ist die Durchführung von Umbau- und Instandsetzungsarbeiten am Kochfeld durch unqualizierte Personen. ● Es ist verboten die Gashähne am Herd aufzudrehen, wenn kein angezündetes Streichholz oder sonstiges Gaszündgerät bereitgehalten wird. ● Es ist verboten die Gasamme durch Ausblasen zu löschen. ● Es ist verboten, das Kochfeld willkürlich auf eine andere Gassorte umzustellen, an einen andern Platz zu stellen oder Veränderungen an der Gas- und Elektroinstallation vorzunehmen. Diese Maßnahmen dürfen nur durch einen qualizierten Installateur durchgeführt werden. ● Kleinkinder und Personen, die nicht mit Bedienungsanleitung des Herdes vertraut sind, nicht an den Herd lassen.6 SICHERHEITSHINWEISE ● BEI VERDACHT, DASS GAS ENTWEICHT, IST ES VERBOTEN: Streichhölzer anzuzünden, zu rauchen, elektrische Stromverbraucher ein- oder auszuschalten (Klingel oder Lichtschalter) und andere elektrische und mechanische Geräte, die Funkenbildung verursachen können, zu gebrauchen. In solch einem Fall ist das Ventil der Gasasche beziehungsweise das Absperrhahn der Gasanschlussleitung sofort zu schließen und der Raum zu lüften, anschließend ist eine befugte Fachkraft zur Beseitigung der Störungsursache hinzuzuziehen. ● Bei Betriebsstörungen infolge technischer Mängel muss unbedingt die Stromzufuhr unterbrochen (Vorgehensweise wie oben) und eine Reparatur veranlasst werden. ● An die Gasinstallation dürfen keine Antennenleitungen,z. B. Radios, angeschlossen werden. ● Falls es zu einer Entzündung des entweichenden Gases aus einer undichten Installation kommt, ist die Gaszufuhr sofort am Absperrhahn zu schließen. ● Falls es zu einer Entzündung des entweichenden Gases aus einem undichten Gasaschenventil kommt, ist wie folgt vorzugehen: die Gasasche mit einer nassen Decke verdecken, um die Gasasche abzukühlen, das Gasaschenventil schließen. Nach dem Abkühlen die Gasasche ins Freie bringen. Die Wiederverwendung von beschädigten Gasaschen ist untersagt. ● Wird das Kochfeld für einige Tage nicht genutzt, das Haupthahn der Gasinstallation schließen. Falls Gasaschen verwendet werden, das Gasventil nach jeder Nutzung schließen. ● Hinweis! Sollte das nicht trennbare Netzanschlusskabel beschädigt werden, sollte dieses beim Hersteller oder in einer Fachwerkstatt durch eine qualizierte Person zur Vermeidung der Gefahr neu besorgt werden. ● Beim Kochen und Braten werden Wärme und Feuchtigkeit im Raum, in dem dieses Gerät installiert ist, erzeugt. Man sollte sich vergewissern, ob der Küchenraum entsprechend gelüftet wird. Öffnungen für natürliche Lüftung müssen geöffnet sein oder andere Systeme mechanischer Lüftung eingebaut werden (mechanischer Dunstabzug). ● Sollte das Gerät intensiv über einen längeren Zeitraum genutzt werden, mag das Nachlüften zum Beispiel durch das Öffnen eines Fensters oder eine wirksamere Lüftung z. B. durch die Steigerung der Leistungsfähigkeit mechanischer Lüftung, soweit es eine solche gibt, erforderlich sein.7 p. 244

TIPPS ZUM ENERGIESPAREN

Wer mit Energie verant- wortungsvoll umgeht, der entlastet nicht nur die Haus- haltskasse, sondern handelt auch der Umwelt bewusst zugute. Darum helfen Sie elektrische Energie sparen! Und das kann auf folgende Art und Weise getan werden: Geeignetes Kochgeschirr verwen- den. Das Kochgeschirr sollte nie kleiner als der Flammenkranz des Brenners sein. Benutzen Sie Kochgeschirrdeckel. Halten Sie die Brenner, den Rost und das Herdoberblech sauber. Der Schmutz verhindert die Wärmeüber- tragung - fest eingebrannte Speisereste können oft nur mit chemischen Mitteln entfernt werden, die die Umwelt stark belasten. Besonders sauber zu halten sind die Flammenaustrittsöffnungen an den Bren- nerkappenringen und die Brennerdüsen- austritte. Unnötiges “in den Topf Gucken“ ver- meiden. Kochfeld nicht in direkter Nähe von Kühl-/Gefriergeräten einbauen. Dadurch steigt der Energieverbrauch unnötig.8 Das Gerät wird durch seine Verpackung gegen Trans- portschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht. Alle Materialien, die zur Verpackung verwen- det werden, sind umweltverträglich, können hundertprozentig wiederverwertet werden und sind mit entsprechendem Symbol ge- kennzeichnet. Hinweis! Die Verpackungsmaterialien (Po- lyethylenbeutel, Styroporstücke usw.) sind beim Auspacken außer Kinderreichweite zu halten. AUSPACKEN

RÜCKNAHME AUS DEM BETRIEB

Dieses Gerät wurde gemäß der Europäischen Richtlinie 2012/19/UE sowie dem polni- schen Gesetz über verbrauchte elektrische und elektronische Geräte mit dem Symbol eines durchgestrichenen Abfallcon- tainers gekennzeichnet. Eine solche Kennzeichnung informiert darü- ber, dass dieses Gerät nach dem Ablauf des Nutzungszeitraumes nicht zusammen mit anderen Hausabfällen gelagert werden darf. Der Benutzer ist verpichtet, das Gerät an einem Sammelpunkt für verschlissene elek- trische und elektronische Geräte abzugeben. Die die Sammlung durchführenden Einheiten, darunter lokale Sammelpunkte, Geschäfte und gemeindeeigene Einheiten, bilden ein entsprechendes System, welches die Abgabe dieses Gerätes ermöglicht. Die richtige Vorgehensweise mit Elektro- und Elektronikschrott trägt zur Verhinderung schädlicher Folgen für die menschliche Ge- sundheit und die natürliche Umwelt bei, die aus der Anwesenheit von Schadstoffen sowie einer falschen Lagerung und Weiterverarbei- tung solcher Materialien folgen.9

BESCHREIBUNG DES GERÄTES

Gaskochfeld KMG* (PGINGp5.0EZpZtA*) 1,2,3,4,5 - Oberächenbrenner

6 - Drehregler der Brenner mit Zünder

3- Kontrollleuchte Sensor Ein/Aus

4. Kontrollleuchte Sensor Childlock

TECHNISCHE DATEN - Höhe 48 mm - Tiefe 520 mm - Breite 890 mm - Gewicht 17,5 kg Das Gaskochfeld ist mit folgenden Brennern ausgestattet:

1 - ultragroßer Brenner, Wärmebelastung - 4,0 kW

2 - großer Brenner, Wärmebelastung - 3,0 kW

3 - mittlerer Brenner, Wärmebelastung - 2,0 kW

4 - kleiner Brenner, Wärmebelastung - 1,0 kW

Das Gaskochfeld verfügt über einen Rohranschluss - G 1/2˝ (*) Kennzeichnung der Farbe des Gaskochfeldes: R-nicht rostend, W-weiß, Cg-beige, B-schwarz Kategorie des Gerätes DE II 2ELL3B/P , NL II 2L3B/P, AT II 2H3B/P11 INSTALLATION Die nachfolgenden Anweisungen sind für qualizierte Fachkräfte zur Installation des Geräts bestimmt. Diese Anweisungen sollen eine möglichst maximal fachgerechte Ausführung der Installations- und Wartungsarbeiten des Geräts gewährleisten. Aufstellung des Kochfeldes ● Der Küchenraum muss trocken und gut belüftbar sein und gemäß den geltenden technischen Vorschriften über eine intakte Lüftungsanlage verfügen. ● Der Raum muss mit einem Entlüftungssystem ausgestattet sein, das die bei der Verbrennung entstehenden Abgase nach draußen leitet. Die Installation sollte aus einem Entlüftungsgitter oder einer Dunstabzugshaube bestehen. Die Montage der Dunstabzugshauben hat nach Hinweisen, die in den Bedienungsanleitungen der jeweiligen Geräte enthalten sind, zu erfolgen. ● Im Raum sollte auch die Zufuhr von Luft gewährleistet werden, die für die ordnungsmäßige Gasverbrennung unentbehrlich ist. Die Menge der zuzuführenden Luft sollte mindestens bei

/h pro 1 kW Leistung der Brenner liegen. Die Luftzufuhr kann direkt von außen durch ein Kanal mit einem Durchmesser von mind.100cm

oder indirekt aus den Nebenräumen, die mit den Lüftungskanälen mit Ausgang nach außen ausgestattet sind, erfolgen. ● Der Abstand zwischen den Oberächenbrennern und dem Kaminabzug sollte mind. 750 mm betragen. Vor Anschluss des Gerätes prüfen, ob die örtlichen Anschlussbedingungen (Gas- sorte und Gasdruck) und die Einstellungen des Gerätes übereinstimmen. Die Einstellwerte für dieses Gerät sind auf dem Typenschild angegeben. Dieses Gerät wird nicht an eine Abgasabführung angeschlossen. Es muss nach den geltenden Installationsbedingungen aufgestellt und angeschlossen werden. Insbesondere sind geeignete Belüftungsmaßnahmen zu berücksichtigen. OKAP Min. 420 mmMin. 420 mmMin. 750 mm Min. 300 mm HOOD12 INSTALLATION Installation von Gaskochfeldern ● Den Einbauort (Öffnung) in der Arbeitsplatte der Küchenmöbel entsprechend den Abmessungen auf der Montagezeichnung vorbereiten. ● Der minimale Freiraum, der unter dem Gaskochfeld und dem Gas-Elektrokochfeld zu belassen ist, beträgt 130 mm. ● Der Anschluss des Kochfeldes ans Gas- und Stromnetz hat unter Beachtung der in der Gebrauchsanweisung enthaltenen Hinweise zu erfolgen. ●Die Halterungen am Kochfeld von unten leicht anschrauben, ● Die Arbeitsplatte entstauben, das Kochfeld in die Öffnung einsetzen und stark andrücken. ● Die Halterungen (Abb.) senkrecht zur Kante des Kochfeldes platzieren und anschließend fest anschrauben. ● Nach der Montage des Kochfeldes in der Arbeitsplatte prüfen, ob das Gerät und vor allem die Gasaustrittsicherung und der Zünder funktionieren.

ACHTUNG: - Der Abstand zwischen der hinteren Kante der Öffnung in der Arbeitsplatte und der Küchenwand sollte mindestens 60mm betragen. 600 (890)

INSTALLATION Hinweise für den Installateur Der Installateur soll: ● über Gasinstallationsberechtigungen verfügen, ● mit den Informationen auf dem Ty- penschild des Kochfeldes über die Gas- sorten, für die das Kochfeld bestimmt ist, vertraut sein. Diese Informationen sind mit den Gaslieferbedingungen am Installationsstandort zu vergleichen. ● Folgendes überprüfen, - Wirkungsgrad der Lüftung, d.h. Luft- massenzirkulation im Raum. - Dichtigkeit der Gasarmaturverbindun- gen, - Funktionstüchtigkeit aller Bedienele- mente. ● für den richtigen Betrieb der Zünder und der Gasaustrittsicherung muss die Einstellung der Gas-Drehknöpfe mit den mitgelieferten Unterlagen justiert werden, - die Funktion der Zünder und der Gasaustrittsicherung überprüfen, - im Falle einer Fehlfunktion die Dreh- knöpfe abnehmen und eine Justierung durch das Einsetzen der Unterlage (der Unterlagen) auf den Bolzen des Hahns durchführen, - nach der Justierung die Gasaustrittsi- cherung mit der Klemmunterlage absi- chern und den Drehknopf aufsetzen. ● Den Nachweis über den Anschluss des Gaskochfeldes an den Benutzer herausgeben und ihn mit der Bedienung vertraut machen. Hinweis. Das Anschließen des Kochfeldes an die Flüssiggasasche oder an die bestehende Gasinstallation darf nur durch einen berechtigten Installateur unter Beachtung aller Sicherheitsvorschriften vorgenom- men werden. Das Kochfeld ist mit Gewinderohrstutzen mit einem Durchmesser R 1/2” ausgestattet, das zum Anschließen an die Gasinstallation dient. Bei Anschluss an eine Flüssiggasinstallation (Propan - Butan) ist dem Rohrstutzen das Endstück ∅ 8 x 1 mm aufgeschraubt. Die Gasleitung sollte keine Metallteile des hinteren Gehäuseteils des Herdes berüh- ren. BEACHTEN: Beachtung der Dicht- heit der Verbindungen. Nach dem Abschluss der Installati- on des Kochfeldes ist die Dichtig- keit aller Verbindungen, z.B. unter Einsatz von Wasser mit Seife, zu prüfen. Der Einsatz von Feuer ist für die Dichtigkeitsprüfung verboten. Man sollte sich mit dem Inhalt der Anleitung vertraut machen und die darin stehenden Hinweise befolgen. Hinweis. Man hat mit Gas zu tun. Das Kochfeld muss daher an eine Gasinstallation mit einer solchen Gassorte, für die das Kochfeld nach seiner Bauart werkseitig bestimmt ist, angeschlos- sen werden. Das Kochfeld soll ausschließlich von einem Installateur mit ent- sprechenden Berechtigungen angeschlossen werden. Die Information über die Gassorte, für die das Kochfeld seiner Bauart nach bestimmt ist, bendet sich auf dem Typenschild. Hinweis! Sollte beim Betrieb der Druckminde- rer ausgewechselt werden müssen, sollte die technische Prüfung des Kochfeldes einschließlich der Gas- hähne und die Funktionstüchtigkeit der Gasaustrittsicherung bereits durchgeführt worden sein.14 Hinweis. Die vom Hersteller gelieferten Kochfelder sind mit Brennern ausgestattet, die werkseitig für die Verbrennung der auf dem Typenschild und auf der Garantiekarte angegebenen Gassorte ausgelegt sind. Das Typenschild bendet sich auf der unteren Seite des Gehäuses und enthält Angaben, für welche Gassorte das Kochfeld bestimmt ist. Um das Kochfeld an die Verbrennung einer anderen Gassorte anzupassen, ist wie folgt zu verfahren:

• Austausch der Düsen (siehe: Tabelle),

• Regulierung der „Spar”-Flamme. Anpassung des Kochfeldes an eine bestimmte Gassorte Dies darf nur von einem entsprechend quali- zierten Installateur vorgenommen werden. Falls das Gas, mit dem das Kochfeld gespeist werden soll, andere Parameter aufweist als das Gas, für welches das Kochfeld werk- seitig ausgelegt ist, d.h. G20 20 mbar, sind die Brennerdüsen auszutauschen und eine Flammenkalibrierung durchzuführen. INSTALLATION15 Austausch der Brennerdüse – die Düse mit dem Sondersteck- schlüssel 7 herausdrehen und gegen eine für die neue Gassorte geeignete Düse (siehe: vorstehende Tabelle) austauschen.. Nach dem Abschluss der Umrüstung ist ein Aufkleber mit der Bezeichnung der Gassorte, an die das Kochfeld angepasst ist, anzubringen. Brenner Flamme Umrüstung von Flüssiggas auf Erdgas Oberächenbrenner Vollamme Die Brennerdüse gegen eine neue entsprechend der Düsen- tabelle austauschen. Sparamme Die Regelschraube leicht aufdrehen und die Flammenhöhe regulieren. Umrüstung von Erdgas auf Flüssiggas Die Brennerdüse gegen eine neue entsprechend der Düsen- tabelle austauschen. Die Regelschraube leicht zudrehen und die Flammenhöhe und deren Stabilität prüfen. Regulierung der „Spar”-Flamme INSTALLATION Gassorte Brennerdüse/Innendurchmesser klein mittel groß ultragroßer G20 2E 20 mbar 0.72 0.98 1.17 1.33 G30 3B/P 37 mbar 0.50 0.67 0.82 0.93 G30 3B/P 50 mbar 0.45 0.59 0.76 0.85 SOMIPRESS-Brenner (gemäß Bezeichnung „SOMIPRESS” auf dem Brennergehäuse)16 Regulierung der Gashähne Die Regulierung der Gashähne sollte bei bren- nender Flamme in der Position „Sparamme” erfolgen. Zur Prüfung der Flamme sollte der Brenner bei Vollamme über ca. 10 Minuten brennen und anschließend der Hahnregler auf Sparamme umgestellt werden. Die Flamme sollte dabei weder erlöschen noch auf die Düse überspringen. Sollte dies allerdings der Fall sein, sollte die Regulierung der Gashähne wiederholt werden. Die Umstellung des Gerätes zur Anpassung an eine andere Gassorte, als es sich aus der Kennzeichnung des Herstellers auf dem Typenschild des Kochfeldes ergibt, oder der Erwerb des Kochfeldes für die Versorgung mit einer anderen Gassorte als in der Wohnung vorhanden liegt ausschließlich im Ermessen des Benutzers und Installateurs. Bei COPRECI Gashähne die Arbeitsplatte abnehmen und mit dem Schraubendreher die Höhe der Sparamme regulieren. INSTALLATION17 Nach dem Anschluss ans Netz wird das Gaskochfeld in der Position „Childlock” eingeschaltet, was mit der Hinterleuchtung der Kontrollleuchte signalisiert wird. Um das Gaskochfeld zu entriegeln, den Sensor „Childlock” über 10 Sekunden gedrückt halten. Die Kontrollleuchte des Sensors „Childlock” erlischt und die Kontrollleuchte des Sensors „Ein/Aus” leuchtet auf. Das Kochfeld ist betriebsbereit. Sollte keiner der Brenner innerhalb von 180 Sekunden betätigt werden, wird das Gaskochfeld automatisch abgeschaltet (die Kontrollleuchte des Sensors „Ein/Aus” erlischt). Um das Gaskochfeld erneut einzuschalten, den Sensor „Ein/Aus” über ca. 2 Sekunden gedrückt halten, was mit der Hinterleuchtung der Kontrollleuchte signalisiert wird. Einschalten des Gaskochfeldes Kindersicherung Um die Kindersicherung „Childlock” einzuschalten, den Sensor „Childlock” über 5 Sekunden im einem ausgeschalteten Zustand gedrückt halten (die Kontrollleuchten sind ausgeschaltet). Entriegelung des Gaskochfelds Zum Entriegeln des Gaskochfelds den Sensor „Childlock” über 10 Sekunden im ausgeschalteten Zustand gedrückt halten (die Kontrollleuchten sind ausgeschaltet). Ausschalten des Gaskochfelds Um das Gaskochfeld abzuschalten, den Sensor „Ein/Aus” über 2 Sekunden gedrückt halten. Durch Abschalten wird das Gaskochfeld deaktiviert (durch Drehen der Drehregler werden die Brenner nicht entzündet). Die bereits angezündeten Brenner werden gelöscht. BEDIENUNG18 Informationen im Bedienfeld mit Kontrollleuchten

1. Wenn das Gaskochfeld eingeschaltet

ist, wird das Funktionieren des jeweiligen Brenners durch eine konstante Anzeige der entsprechend zugeordneten Kontrollleuchte signalisiert. In der nachstehenden Abbildung wurde geschildert, wenn alle Brenner in Betrieb sind. Wenn eine Gruppe von Kontrollleuchten abwechselnd angezeigt wird, gilt dies als Fehler des Gerätes. Beispiel „F0” Angezeigt werden die Dioden Abb.

2. Wenn das Gaskochfeld abgeschaltet

ist, ist die abwechselnde Anzeige (Blinken) der Kontrollleuchte des ausgewählten Brenners durch Drehen des Drehreglers des jeweiligen Brenners in eine andere Position als „ausgeschalteter Brenner” bedingt. Wird der Drehregler in die Position „ausgeschalteter Brenner” gebracht, geht die abwechselnde Anzeige der Kontrollleuchte zu Ende. = F = 0 BEDIENUNG19 BEDIENUNG Durch eine geschickte Bedienung, Auswahl entsprechender Gebrauchsparameter und des Kochgeschirrs lassen erhebliche Energieeinsparungen erzielen. Die Energieeinsparungen betragen entsprechend: ● bis 60% bei richtiger Auswahl des Kochgeschirrs, ● bis 60% bei richtiger Bedienung, die in einer geeigneten Auswahl der Gasamme beim Kochen besteht. Als Voraussetzung für diese Einsparungen gilt die ständige Sauberkeit der Brenner (vor allem der Flammöffnungen und Düsen). Topfdeckel: Der Topfdeckel verhindert, dass die Wärme aus dem Topf unnötig entweicht, wodurch die Kochzeit verkürzt wird. Es sollte kein Kochgeschirr ver- wendet werden, das über den Rand des Kochfeldes hinausreicht. Bedienung der Oberächenbren- ner Ausschaltstellung Brenner-Schalter Stellung große Flamme Stellung Spar- amme FALSCH RICHTIG Auswahl des Kochgeschirrs Es ist darauf zu achten, dass der Durchmesser des Kochgeschirrbodens stets größer als der Flammenkranz ist, und dass das Kochgeschirr selbst abgedeckt ist.Es ist zu empfehlen, dass der Durchmesser etwa 2,5 – 3 mal größer ist als der Brennerdurchmesser, d.h. für: ● den kleinen Brenner, Kochgeschirrdurchmesser von 90 mm bis 150 mm, ● den mittleren Brenner – Kochgeschirrdurchmesser von 160 bis 220 mm, ● den großen Brenner – Kochgeschirrdurchmesser von 220 bis 260 mm ● den ultragroßen Brenner Kochgeschirrdurchmesser von 240 bis 280 mm ● die Topfhöhe sollte dabei nicht größer als der Topfdurchmesser sein.20 BEDIENUNG Bedienung des Kochfeldes mit gekoppeltem Zünder (Bezeichnung „Zp”) ● den Hahndrehknopf des jeweiligen Bren- ners nach links in die Position „große Flamme” bringen ● Nach dem Anzünden des Brenners die erforderliche Größe der Flamme einstel- len. Bedienung des Kochfeldes mit der Gasaustrittsicherung (Bezeichnung „Zt”) Die Gasaustrittsicherung unterbricht die Gasversorgung innerhalb von 60 Sekunden, wenn die Flamme erlischt. Die Gaszuführung zu den Oberächenbrennern wird mit den Hähnen mit der Gasaustrittsicherung geöffnet und reguliert (Version Zt). Gasaustrittsiche- rung Zündkerze Gebrauch des Gaskochfeldes mit der Funktion „Reignition” Bei der Nutzung des Gaskochfelds mit einem beliebigen Brenner führt das Löschen der Flamme durch unabhängige Faktoren zum automatischen Anzünduen der gelöschten Flamme. Um den Betrieb des jeweiligen Brenners zu beenden, den Drehregler in die Position „ausgeschalteter Brennen” bringen.21 Wahl der Brenneramme Richtig kalibrierte Brenner haben eine hellblaue Flamme mit klar eingezeichnetem Innenkegel. Die Wahl der Flammenhöhe hängt von der Stellung des Brennerdrehreglers ab. große Flamme kleine Flamme (auch ,,Sparamme”) Ausschaltstellung (geschlossene Gaszuführung) BEDIENUNG FALSCH RICHTIG Anhand der Bedienung des Brenners wurde eine ordnungsmäßige Bedienung im Bereich der Wahl der Flammenhöhe präsentiert. Der richtige Kochvorgang besteht in der Stellung des Brenners in der Position ,,große Flamme ’’, um die Speise zum Kochen zu bringen, und in der Verstellung in die Position ,,kleine Flamme ’’(Sparamme) zur Aufrechterhaltung des Kochvorgangs. Je nach Bedürfnissen kann die Flammenhöhe stufenlos eingestellt werden. Es ist verboten die Flamme in dem Bereich zwischen der Ausschaltstellung und der Stellung „große Flamme” zu regulieren . Wahl der Brenneramme Wenn der Drehregler in einer anderen Position als „ausgeschalteter Brenner” steht und das Gaskochfeld abgeschaltet ist, wird durch Betätigung des Gaskochfeldes mit dem Sensor „Ein/Aus” die Flamme im ausgewählten Brenner nicht entzündet. Um den jeweiligen Brenner zu entzünden, den Drehregler in die Position „ausgeschalteter Brenner” bringen und dann den Brenner erneut in die Einstellung der Flamme drehen.22 BEDIENUNG Vorgehensweise bei Verdacht auf Austritt von ungebranntem Gas 1 Gasinstallation 2 Absperrhahn der Gasinstallation A Absperrhahn ,,geöffnet” B Absperrhahn ,,geschlossen” Bei jeder Notfallsituation ist wie folgt vorzugehen: ● Brenner abschalten ● Absperrhahn der Gasinstallation schließen ● Küche lüften ● Reparatur bei der Servicestelle oder beim qualizierten Installateur melden ● Gaskochfeld bis zur Behebung des Fehlers abschalten und nicht nutzen. Manche einfachen Betriebsfehler können vom Benutzer unter Beachtung der in der Anleitung stehenden Hinweise selbst behoben werden. OBERFLÄCHENBRENNER zündet nicht, man riecht austretendes Gas ● Brennerhähne schließen ● Absperrhahn der Gasinstallation vor der Küche schließen ● Raum lüften ● Brenner herausnehmen ● Flammöffnungen reinigen und durchblasen ● Brenner wieder einsetzen ● erneut versuchen, den Brenner anzuzünden KEIN ERFOLG? REPARATUR MELDEN!

Wird eine Reinigung und Pege des Koch- feldes sowie dessen entsprechende Wartung sichergestellt, trägt dies zur Verlängerung eines störungsfreien Betriebs des Gerätes entscheidend bei.

REINIGUNG UND PFLEGE

Vor der Reinigung oder Wartungsarbeiten das Gerät mit dem Hauptschalter oder durch Ziehen des Steckers von der Stromversorgung trennen. Das Kochfeld muss vollständig ausgekühlt sein, bevor mit der Reinigung begonnen wird. Keine scharfen Scheuermittel zur Reinigung verwenden. Zur Reinigung dürfen keine Dampfreiniger verwendet werden. Oberächenbrenner, Rost Bei Verschmutzung von Rost und Bren- nern diese Ausstattungsteile vom Herd abnehmen und im warmen Wasser mit Zusatz von fett- und schmutzlöslichen Mitteln waschen. Danach trocken wi- schen. Ist der Rost abgenommen, so ist das Oberblech zu reinigen und mit einem trockenen und weichen Tuch abzuwi- schen. Besonders sauber zu halten sind die Flammenaustrittsöffnungen an den Brennerkappenringen – siehe Abbildung unten. Die Düsenaustritte sind mit einem dünnen Kupferdraht zu reinigen. Keinen Stahldraht benutzen! Düsenaustritte nicht anbohren! Brennerteile müssen stets trocken sein. Wasserteilchen können den Gasaustritt hemmen und eine schlechte Verbrennung bewirken. Es ist sicherzustellen, dass alle Elemente des Brenners nach der Reinigung richtig auiegen. RICHTIG FALSCH Neben den Maßnahmen zur Sicherstellung laufender Sauberhaltung des Kochfeldes sollte man: ●periodische Kontrollen der Funktionalität der Steuerkomponenten und Baugrup- pen des Kochfeldes durchführen lassen. Nach Ablauf der Garantie sollte man die technischen Inspektion des Kochfeldes mindestens einmal pro zwei Jahre in ei- nem Servicepunkt durchführen lassen, ●festgestellte Mängel beseitigen lassen, ●periodische Wartung der Baugruppen des Kochfeldes durchführen lassen, Periodische Inspektionen Bei Emailleoberflächen schonende Reinigungsmittel verwenden. Keine aggressiven Scheuermittel, wie z.B. Scheuerpulver mit Schleifmitteln, Scheu- erpasten, -steine, Bimssteine, Stahlwolle usw. verwenden. Bei Inox-Stahlkochfeldern ist die Arbeits- äche vor Beginn der Nutzung sorgfältig zu reinigen. Besondere Vorsicht ist bei der Beseitigung von Kleberresten von Folien, die vom Blech während der Montage abgezogen werden, bzw. der Verpackungsklebebandstücke geboten. Die Arbeitsfläche regelmäßig nach jedem Gebrauch reinigen.. Eine starke Verschmutzung der Arbeitsäche, ins- besondere das Einbrennen von überge- laufenem Kochgut vermeiden.24

VORGEHEN IN NOTSITUATIONEN

Bei jeder Notfallsituation ist wie folgt vorzugehen: ●Funktionsbaugruppen des Gerätes ausschalten ●von der Stromversorgung trennen ●Reparatur melden ●da einige geringfügige Fehler entsprechend den unten angegebenen Anweisungen durch den Benutzer selbst entfernt werden können, ist das Gerät gemäß den Punkten der nach- stehenden Tabelle zu überprüfen, bevor der Kundendienst angerufen wird.
