BEDIENUNGSANLEITUNG NVA4G43BT Bluetech

GEZONDHEID & VEILIGHEID: EN60950-1

EMC: EN301489-1 EN301489-19

SPECTRUM:EN300487

BEDIENUNGSCANLEITUNG

NVA4G43BT001

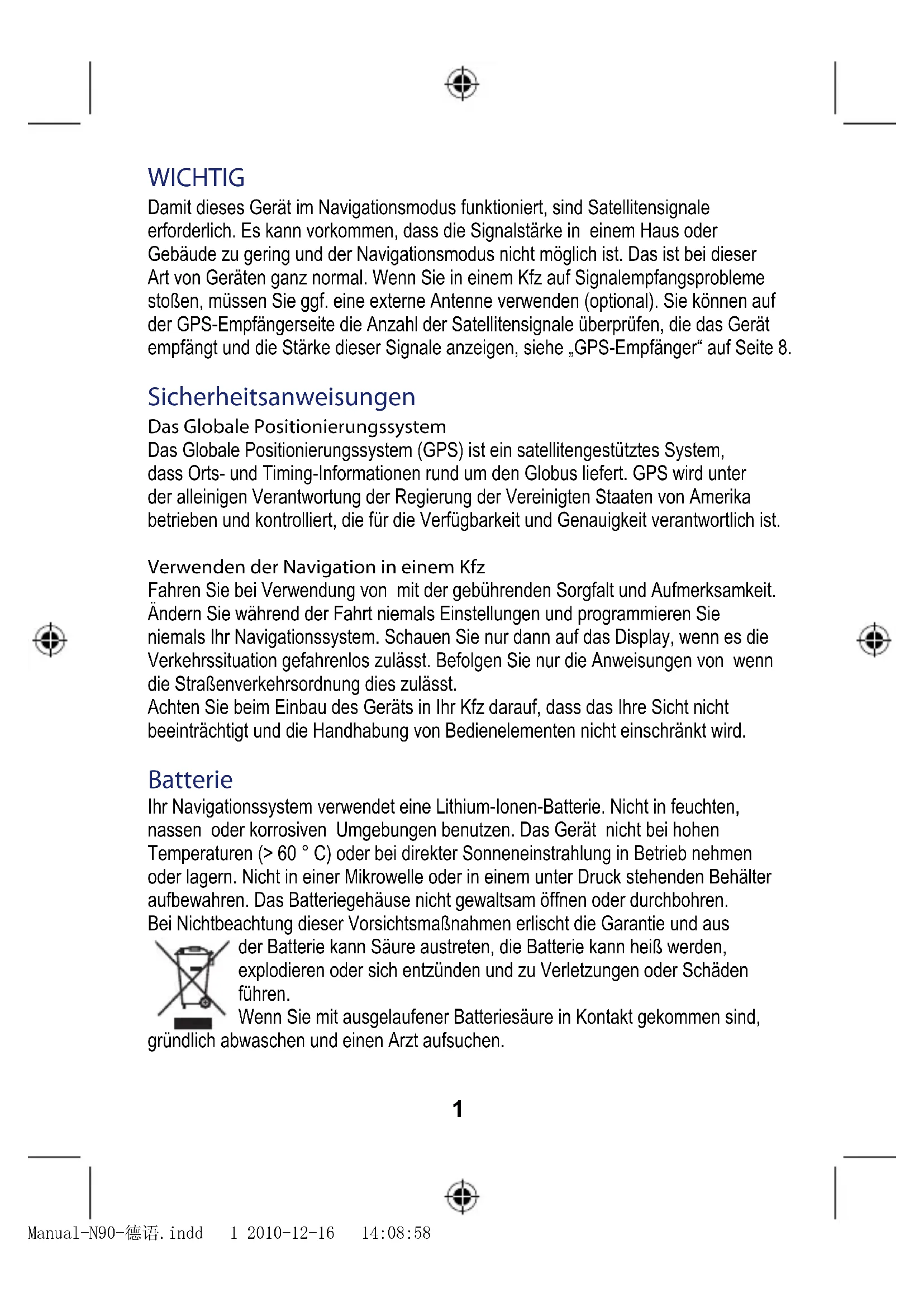

WICHTIG

Damit these Gerät im Navigationsmodus Funktioniert, sind Satellitensignale erforderlich. Es kann vorkommen, dass die Signalstärke in einem Haus oder Gebäude zu gering und der Navigationsmodus nicht möglich ist. Das ist bei dieser Art von Geräten ganz normal. Wenn Sie in einem Kfz auf Signalempfangsprobleme stößen, müssen Sie ggf. eine externe Antenne verwenden (optional). Sie können auf der GPS-Empfängerseite die Anzahl der Satellitensignale überprüfen, die das Gerät empfängt und die Stärke dieser Signale anzeigen, siehe „GPS-Empfänger" auf Seite 8.

Sicherheitsanweisungen

Das Globale Positionierungssystem

Das Globale Positionierungssystem (GPS) ist ein satellitengestütztes System, dass Orts- und Timing-Informationen rund um den Globus liefert. GPS wird unter der alleinigen Verantwortung der Regelung der Vereinigten Staaten von Amerika betrieben und kontrolliert, die für die Verfügbarkeit und Genauigkeit verantwortlich ist.

Verwendend der Navigation in einem Kfz

Fahren Sie bei Verwendung von mit der gebührenden Sorgfalt und Aufmerksamkeit. Ändern Sie während der Fahrt niemals Einstellungen und programmieren Sie niemals Ihr Navigationssystem. Schauen Sie nur dann auf das Display, wenn es die Verkehrssituation gefahrenlos zulässt. Befolgen Sie nur die Anweisungen von wenn die Straβenverkehrrsordnung dies zulässt.

Achten Sie beim Einbau des Geräts in Ihr Kfz darauf, dass das ihre Sicht nicht beeinträchtigt und die Handhabung von Bedienelementen nicht einschränkt wird.

Batterie

Ihr Navigationssystem verwendet eine Lithium-Ionen-Batterie. Nicht in feuchten, nassen oder korrosiven Umgebungen benutzen. Das Gerät nicht bei hohen Temperaturen (>60^) oder bei direkter Sonneneinstrahlung in Betriebnehmen oder lagern. Nicht in einer Mikrowelle oder in einem unter Druck stehenden Behälter aufbewahren. Das Batteriegehäuse nicht gewaltsam öffnen oder durchbohren. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen erlischt die Garantie und aus

der Batterie kann Säure austreten, die Batterie kann heißt werden, explodieren oder sich entszüden und zu Verletzungen oder Schäden führen.

Wenn Sie mit ausgelaufener Batteriesäure in Kontakt gekommen sind, gründlich abwaschen und einen Arzt aufsuchen.

Die Li-Ionen-Batterie in thisem Gerät muss ordnungsgemäß wiederverwertet oder entsorgt werden. Nicht mit dem normalen Hausmüll entsorgen oder in Feuer werfen.

Inbetriebnahme

Bittelesen Sie alle Informationen in thisem Handbuch, bevor Sie sich an die Kunden-Hotline wenden.

Wenn Probleme auftreten, überprüfen Sieitte die Hinweise zur Fehlerbehebung auf der Rückseite dieser Bedienungsanleitung bevorsich an die Kunden-Beratung wenden.

Verpackungsinhalt

In der Verpackung befinden sich:

• Satelliten-Navigationssystem
• Eingebautes Nand Flash Medium für vorgeladene Karten (optional)
• SD-Speicherkarte für Kartendaten (optional)
• USB DC-Versorgungskabel mit 5V Kfz-Adapter
  Kfz-Montagehalterung
• USB-Kabel für den Anschluss an einen PC
  Bedienungsanleitungen

"Ausgedehntes Musikhoren bei voller Lautstärke kann das Gehör des Benutzers schädigen"

Laut USB-Standard beträgt der max. Strom 500mA. Wenn Sie während des Ladens der Batterie das Gerät in Betrieb besteht, wird die Lebensdauer des Geräts verkurzt.

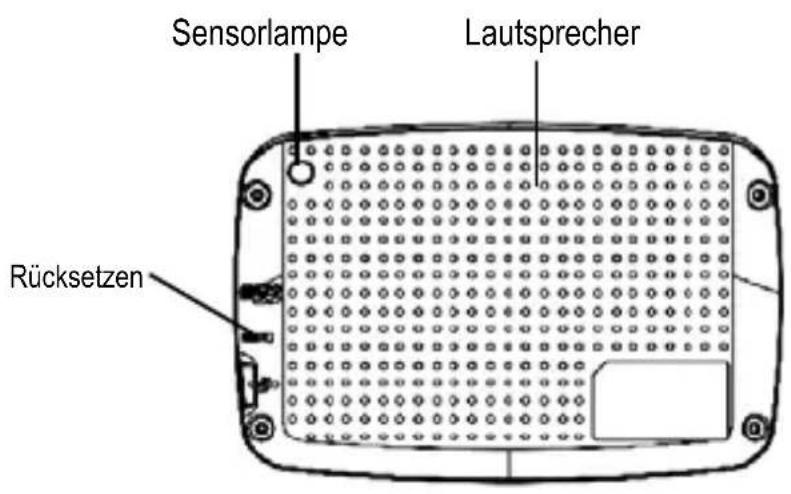

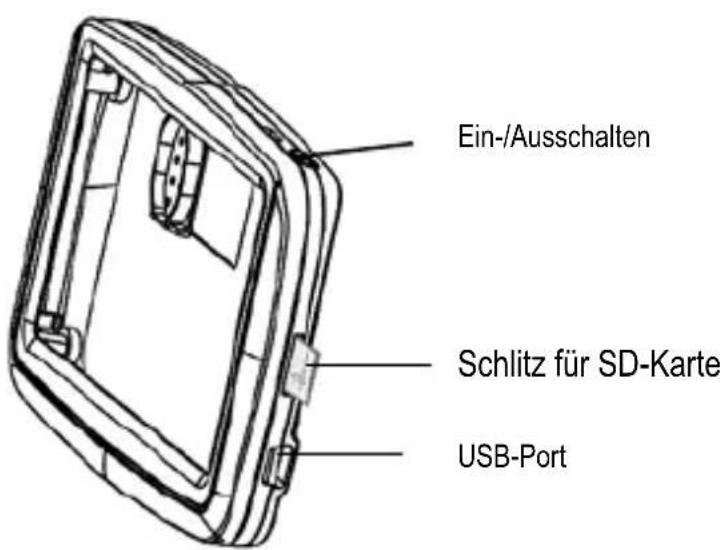

Anordnung der Bedienelemente

3

Batterie laden

Vor der Inbetriebnahme des Geräts muss die Batterie geladen werden. Zur Veränderung der Batterielebensdauer muss zuerst die Batterie vollständig aufgeladen werden. Wir raten, das Gerät für eine vollständige Ladung 5 Stunden aufzuladen. Die nachfolgenden Ladezeiten konnen kürzer sein. Stecken Sie den Netzadapter in die Buchse auf der Rückseite des Gerätes, die mit 5 V-gegenennechn ist.

Schlieben Sie den Adapter an die Stromversorgung an und schalten Sieihn ein.

Die rote Ladeanzeige auf der Vorderseite des Geräts leuchtet auf. Wenn das Gerät voll aufgeladen ist, erlischt die rote Anzeige.

Wir empfehlen bei Benutzung des Navigationssystems in einem Kfz, immer den

12V Zigarettenanzünderadapter zu verwenden, um den Ladezustand der Batterie zu erhalten.

Installieren der Micro SD-Speicherkarte (optional)

Nachdem die Karte installiert wurde, muss sie nicht mehr entfern werden. Wenn Sie dennoch die Karte entfernen müssen, schalten Sie zuerst das Gerät aus, drücken auf die Karte und diese wird aus dem Schlitz ausgeworfen. Bei einer Neuinstallation gibt es nur eine Möglichkeit, die Karte einzusetzen - Die Kontakte musten zu Ohnen und die abgeschrittenen Ecke nach vorne zeigen, wie dargestellt. Drücken Sie die Karte bis zum Einrasten vollständig hinein.

Micro SD-Karten mit bis zu 8GB werden unterszt.

Einbau des Geräts in Ihrem Kfz

WARNING!

Das Gerät muss an einer Stelle montiert werden, an der es die Sight des Fahrs nicht einschränkt und die Handhabung von Bedienelementen und die Funktion der Kfz-Airbags nicht behindt. Schrauben Sie die Kfz-Halterung auf der Rückseite des Gerätes fest, siehe unter.

4

Kfz-Adapter

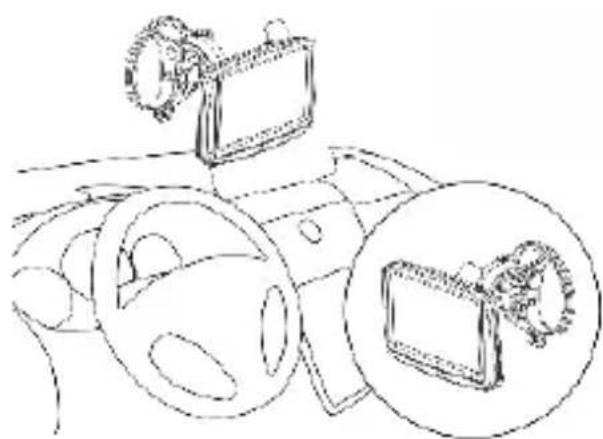

Wenn Sie das Navigationssystem in einem Kfz benutzen, raten wir Ihnen, immer den Kfz-Adapter zur Stromversorgung des Geräts zu verwenden, besonderss auf langen Fahrten. Stecken Sie den Kfz-Adapter in die Buchse auf der Rückseite des Gerätes, die mit 5V gekennzeichnet ist. Stecken Sie das andere Ende des Adapters in die 12V-Zigarettenanzünderbuchse des Kfz. Die Abbildung auf der nachsten Seite zeigt eine typische Installation. Wenn möglich, verlegen Sie das Stromversorgungskabel so, dass es nicht Instrumente oder Bedienelemente beeinträchtigt oder zu einer Stolperfalle wird.

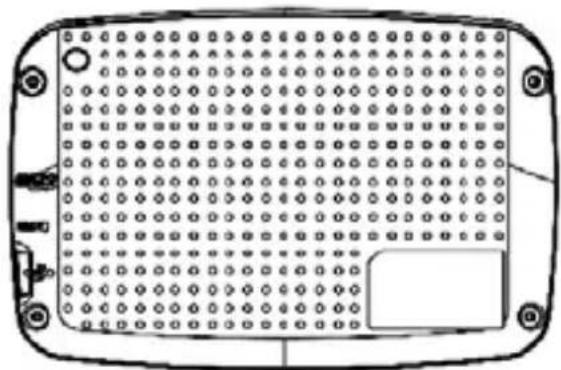

Einschalten

Zuerst wird das Systemlogo angezeigt.

5

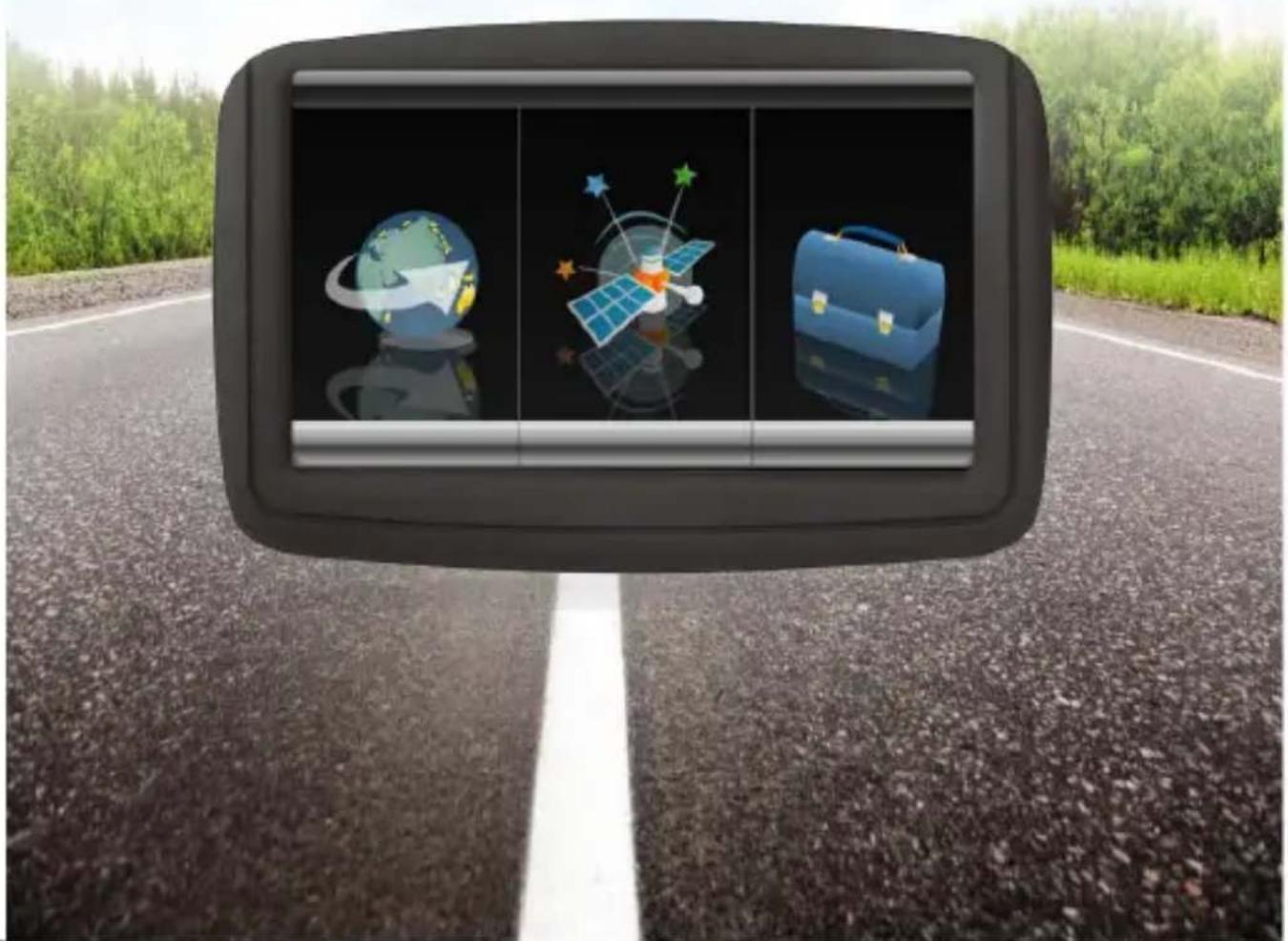

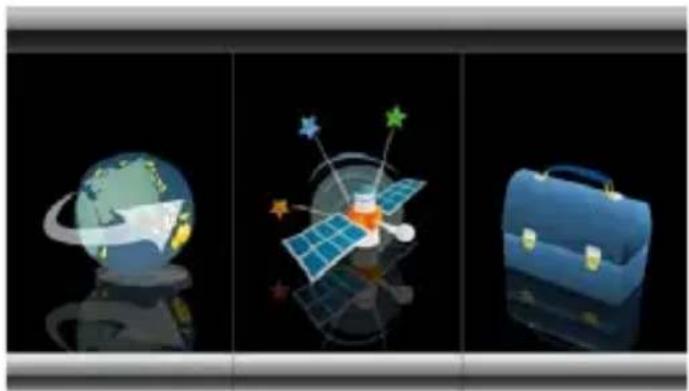

Anschließlich wird die{nachste Seite angezeigt. Nach ein paar Sekunden wechselt.
theseSeitezurHauptseite,sieheunter.

Einstellungen

HINWEIS: Sie müssen vor dem Beginn der Navigation nicht das SETTINGS

(Einstellungen)-Menu aufrufen.

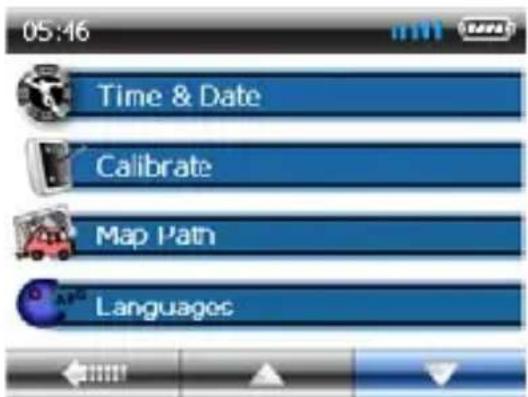

Wenn Sie das „Travel Kit" (Reisetasche)-Symbol berühren, wird die folgende Seite angezeigt.

Zum Verlassen dieser Seite berühren Sie den Pfeil unter links auf dem Bildschirm.

Kalibrierung

These Funktion kalibriert das Gerät, damit es auf das Berühren des Bildschirms mit ihren Fingern reagiert. Sie benötigen diese Funktion nur, wenn das Gerät anfangt, einschließlich auf die Berührung mit den Fingern zu reagieren.

Die Über-Sections dient nur zur Information. Sie zeigt die Seriennummer, EN-Versionsnummern und die Hotline-Nummer für das Gerät an.

GPS-Empfänger

HINWEIS: Diese Seite dient nur zur Information. Sie können die Anzahl der Satellten-Signale, die das Gerät empfangt, als auch die Stärke dieser Signale anziegen. Wenn die Hauptseite angezeigt wird, berühren Sie das GPS-EMPFÄNGER-Symbol. Es wird eine Seite,ähnlich wie die unter dargestellt angezeigt.

7

These Sections give the actual Position in Längengraden and Breitengraden. Their actuals Geschwindigkeit und den Status ihrer Position an, d.h. Fixed 3D oder Fixed Invalid usw. Die Windrose zeigt die Satelliten an, die das Gerät empfängt und das Balkendiagramm die Stärke des Signals{jedes dieser Satelliten.

HINWEIS:

Für die Funktion des Geräts werden mindestens drei GPS-Signale bereitsigt. Es kann vorkommen, dass die Signalstarke in einem Haus oder Gebäude zu gering und der GPS-Empfang nicht möglich ist. Das ist bei dieser Art von Geräten gaz normal. Ihr Kfz kann eine athermische, wärmereflektierende Windschutzsche beoder Frontscheibenheziehung besitzen, die den Empfang eines gültigen GPS-Signals verhindert.

FunktionHardwareSpezifikation
CPU	Mstar 400 MHZ
Eingabemethode	Softwaretastatur
Betriebssystem	Microsoft WinCE.NET.5.0 Core-Version
Erweiterungsschlitz	Micro SD-Karte (bis zu 8GB unterstützen)
Antenne	Keramik-Antenne (25mm x 25 mm) intern
Eingebauter Laufsprecher	2,0W Mono (intern)
USB	USB-Client / ActiveSync
Speicher	64MB DDR2 RAM - 128MB256MB/ 2G Nandflash ROM
Abmessungen	131mm x 84mm x 13.5mm
Gewicht	205g

KONFORMITÄTSERKLÄRUNG

IDCOM - 79, Route Nationale 7 - 69570 Dardilly - France

Produktidentität

• Typ: GPS
  Handelsreferenz: NVA4G43BT001

erklär unt er unserer alleinigen Verantwortung, dass das Produkt, das ober beschrieben wurde und auf das sich die Erklarung bezieht, mit den grundlegenden

Anforderungen und anderen relevanten Bestimmungen der R & TTE-Richtlinie (1999/5/EG) und Spielzeug-Sicherheitsrichtlinie (2009/48/EG) übereinstimmt.

Das Produkt stimmt mit folgenden Normen und/oder normativen Dokumenten überein:

GESUNDHEIT u. SICHERHEIT: EN60950-1

EMV: EN301489-1 EN301489-19

SPEKTRUM: EN300487

Und erklart, dass alle erforderlichen RTTE-Prüfungen gemacht wurden.

Laboridentität:

Name: SGS
Angewendetes Verfahren:Annexe II

www.idcom-support.com

In China hergestellt
