NVT43H - Gps Bluetech - Kostenlose Bedienungsanleitung

Produkttyp	GPS-Navigationsgerät
Marke	Bluetech
Modell	NVT43H
Abmessungen (B x H x T)	120 mm x 80 mm x 14 mm
Gewicht	140 g
Bildschirm	4,3-Zoll-Touchpanel (8,9 mm), TFT-Farbdisplay mit 65.000 Farben
Bildschirmauflösung	480 x 272 Pixel
Prozessor	MSB2510, 350 MHz
Betriebssystem	Microsoft WinCE.NET 5.0 (Core Version)
Arbeitsspeicher	128 MB DDR2
Flash-Speicher	2 GB (NAND-Flash)
Akku	Lithium-Ionen, 3,7 V, 850 mAh
Ladezeit	Ca. 3 Stunden
Betriebsdauer (max.)	2,5 Stunden (bei voller Ladung)
GPS-Empfänger	Hochempfindlichkeitsempfänger (eingebauter ZE-Chip)
GPS-Frequenz	1575,42 MHz
Empfindlichkeit	-161 dBm
Positionsgenauigkeit	Bis zu 3 m möglich, typischerweise < 10 m
Heißstart	≤ 1 s
Warmstart	≤ 32 s
Kaltstart	≤ 34 s
Unterstützte Audioformate	WMA, WAV
Unterstützte Videoformate	AVI, ASF
Unterstützte Bildformate	JPG, TIF, PNG
Speichererweiterung	T-Flash-Steckplatz (max. 8 GB)
Schnittstellen	USB 2.0, 3,5-mm-Kopfhöreranschluss, 3,5-mm-Stromeingang
Betriebstemperatur	-10 °C bis +50 °C
Lagertemperatur	-20 °C bis +70 °C
Reinigung	Mit einem weichen, trockenen Baumwolltuch reinigen. Keine Reinigungsmittel, Benzol oder Detergenzien verwenden.
Sicherheitshinweise	Nicht beim Fahren bedienen, nicht in der Nähe von Wasser verwenden, kein selbstständiges Öffnen oder Reparieren, Kabel nicht knicken.
Entsorgung	Gemäß WEEE-Richtlinie 2002/96/EC: Elektrogeräte nicht im Hausmüll entsorgen, sondern separat sammeln.

Häufig gestellte Fragen - NVT43H Bluetech

Wie lade ich das Gerät auf?

Das Gerät kann über das mitgelieferte Netzteil oder den Autoadapter (Zigarettenanzünder) aufgeladen werden. Die Ladezeit beträgt ca. 3 Stunden. Während des Ladevorgangs leuchtet die Anzeige blau.

Wie setze ich eine T-Flash-Karte ein?

Stecken Sie die T-Flash-Karte vorsichtig in den dafür vorgesehenen Steckplatz. Setzen Sie die Karte ein, bevor Sie das Gerät an den PC anschließen, und entfernen Sie sie nicht während des Betriebs.

Kann ich das Gerät während der Fahrt bedienen?

Aus Sicherheitsgründen sollten Sie das Gerät während der Fahrt nicht bedienen. Halten Sie an einem sicheren Ort an, um Ziele einzugeben oder Einstellungen zu ändern. Nutzen Sie wenn möglich die Sprachausgabe.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, trockenes Baumwolltuch. Benutzen Sie auf keinen Fall Wasser, Reinigungsmittel, Benzol oder Detergenzien, da diese das Gerät beschädigen können.

Was bedeutet die blaue Ladeanzeige?

Die blaue Ladeanzeige leuchtet, während der Akku geladen wird. Nach vollständiger Ladung erlischt sie oder wechselt die Farbe (je nach Modell).

Wie lange hält der Akku?

Bei voller Ladung beträgt die maximale Betriebsdauer ca. 2,5 Stunden. Die tatsächliche Nutzungsdauer kann je nach Einstellungen und Nutzung variieren.

Wie kann ich das Gerät auf Werkseinstellungen zurücksetzen?

Navigieren Sie zu den Einstellungen und wählen Sie 'Factory Reset'. Alternativ können Sie im Systemmenü auf 'Calibration' klicken, falls Funktionsstörungen auftreten.

Welche Sprachen werden unterstützt?

Das Gerät bietet eine Sprachauswahl im Einstellungsmenü. Sie können aus verschiedenen Sprachen wählen, darunter Deutsch, Englisch, Französisch und viele mehr.

Was muss ich bei der Entsorgung beachten?

Entsorgen Sie das Gerät gemäß der EU-Richtlinie 2002/96/EC (WEEE). Es gehört nicht in den Hausmüll, sondern muss separat gesammelt werden. Wenden Sie sich an Ihre Gemeinde für die korrekte Entsorgung.

Das Gerät reagiert nicht mehr. Was kann ich tun?

Schalten Sie das Gerät aus und wieder ein. Falls das Problem bestehen bleibt, führen Sie einen Reset über die 'Calibration'-Funktion im Systemmenü durch. Wenn nichts hilft, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG NVT43H Bluetech

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Navigationsgerät in Betrieb nehmen. Bewahren Sie das Handbuch auf, um später darin nachschlagen zu können. Der Betrieb unseres Geräts ist ganz einfach. Drücken Sie einfach die entsprechende Taste, oder tippen Sie den Bildschirm an.

Was ist GPS.

GPS, das globale Ortungssystem, ist ein Satellitennavigationssystem, das aus einem Netzwerk von 24 Satelliten besteht, die vom US-Verteidigungsministerium in die Erdumlaufbahn geschossen wurden. GPS war ursprünglich für militärische Anwendungen vorgesehen, aber in den 1980ern machte die US-Regierung das System für den Zivilgebrauch zugänglich. GPS funktioniert bei allen Wetterbedingungen, überall in der Welt und rund um die Uhr. Es gibt keine Abonnement- oder Einrichtungskosten für die Verwendung von GPS.

Da die Sicherheit von größter Wichtigkeit ist, sollten Sie Folgendes beachten:

Bedienen Sie das Fahrzeug immer auf sichere Weise. Lassen Sie sich beim Fahren nicht von der Navigation ablenken, und achten Sie immer auf alle Fahrbedingungen. Minimieren Sie die Zeit, die beim Fahren erforderlich ist, um sich den Navigationsbildschirm anzusehen, und verwenden Sie wenn möglich gesprochene Aufforderungen. Vermeiden Sie Folgendes beim Fahren: Eingabe von Zielorten, Änderungen der Einstellungen sowie Aufrufen von Funktionen, die einen länger anhaltenden Gebrauch der Bedienungselemente erfordern. Bleiben Sie an einem sicheren Ort am Straßenrand stehen, um derartige Bedienungsvorgänge durchzuführen.

Knicken oder falten Sie das Stromkabel nicht, und stellen Sie keine schweren Gegenstände darauf. Beschädigte Stromkabel stellen ein Brandrisiko dar.

Ziehen Sie das Netzteil während eines Gewitters ab. Fassen Sie Stromkabel und Netzteil nicht mit nassen Händen an, da anderenfalls Stromschlaggefahr besteht.

Schalten Sie den Player sofort aus, und ziehen Sie das Netzteil ab, wenn Rauch oder ein komischer Geruch aus dem Player oder dem Netzteil austritt.

Beachten Sie bitte, dass Funktionsstörung auftreten können, wenn Sie das Produkt an Orten verwenden, an denen häufig statische Elektrizität auftritt.

Verwenden Sie das Produkt nicht in der Nähe von Wasser.

Versuchen Sie nie, das Produkts selbst zu öffnen und zu reparieren.

Vermeiden Sie mehrstündigen Gebrauch des Geräts bei besonders tiefen oder hohen Temperaturen.

Lassen Sie das Produkt nicht an einem heißen oder feuchten Ort. Lassen Sie das Produkt nicht fallen, und vermeiden Sie Stöße daran.

Falls das Gerät einen ungewöhnlichen Geruch oder starke Hitze von sich gibt oder Sie sonst irgendetwas Ungewöhnliches bemerken, stoppen Sie den Betrieb des Geräts.

Verwenden Sie zum Reinigen des Produkts immer ein weiches und trockenes Baumwolltuch. Die Verwendung von Wasser,/Reinigungsmitteln/Benzol/Detergenzien für die Reinigung ist strengstens verboten.

Entfernen Sie beim Anbringen eines Navigationshalters die Verunreinigungen auf der Oberfläche, und drücken Sie den Saugnapfhebel, um ein Fallen zu vermeiden.

Befolgen Sie bitte alle praktischen Verkehrsregeln. Die gesprochenen Hinweise und die angezeigte Route können von den tatsächlichen Verkehrsbedingungen abweichen.

Bevor Sie das Gerät bewegen, trennen Sie die Stromversorgung vom Zigarettenanzünder ab, und trennen Sie das Hauptgerät vom Halter bzw. den Halter vom Fenster ab.

Der Betrieb des Geräts muss in Übereinstimmung mit den vor Ort geltenden elektrischen Anforderungen erfolgen.

Zubehör

▶ Hauptgerät

▶ Stift

Name der Komponenten

▶ Frontansicht

▶ Ansicht von oben

▶ Ansicht von rechts

▶ Rückansicht

▶ Ansicht von unten

GPS

Anschließen von Geräten

Das Gerät kann auf zwei Arten geladen werden:

(1) Netzteil (normalerweise Sonderzubehör)
Schließen Sie das Netzteil zwischen dem gerät und der Stromquelle an. Zu beachten: Schalten Sie das Gerät vor dem Abtrennen immer aus.
(2) Autoadapter
Schließen Sie den Autoadapter am Gerät an, und stecken Sie das andere Ende in die Zigarettenanzünderbuchse ein.

! Hinweis:

Das Gerät enthält eine eingebaute Akkubatterie.
Laden Sie die Akkubatterie vor der Inbetriebnahme voll.
Die Ladezeit beträgt normalerweise ca. 3 Stunden.
Beim Laden der Akkubatterie leuchtet die Ladeanzeige blau.
Verwenden Sie zum Laden der Akkubatterie nur das mitgelieferte Netzteil.

Anschluss an einen PC

Vergewissern Sie sich, dass das Gerät und andere externe Gerät, die an diesem Gerät angeschlossen sind, ausgeschaltet und von der Stromversorgung abgetrennt sind, bevor Sie das Gerät an externe Geräte anschließen. Das Gerät ist mit einem USB-Port ausgestattet, mit dem Sie es über das mitgelieferte USB-Kabel an einen PC anschließen können.

T-Flashkarte anschließen

Stecken Sie die T-Flashkarte einfach in den T-Flashkartenschlitz. Bitte setzen Sie die T-Flashkarte vor dem Anschluss des Geräts am PC ein, ziehen Sie die T-Flashkarte nicht während des Betriebs ab.

Anschließen eines Kopfhörers

Schließen Sie den Kopfhörer einfach an das Gerät an, und genießen Sie die Wiedergabe über den Kopfhörer. Wenn der Kopfhörer angeschlossen ist, wird der Ausgang über die Lautsprecher automatisch deaktiviert.

Hauptmenü

Das Hauptmenü wird beim Einschalten des Geräts angezeigt.

GPS

Klicken Sie zum Navigieren auf GPS. Bei der anfänglichen Ausrichtung sollten Sie sich an einer freien Stelle ohne Dach befinden und etwas Geduld haben.

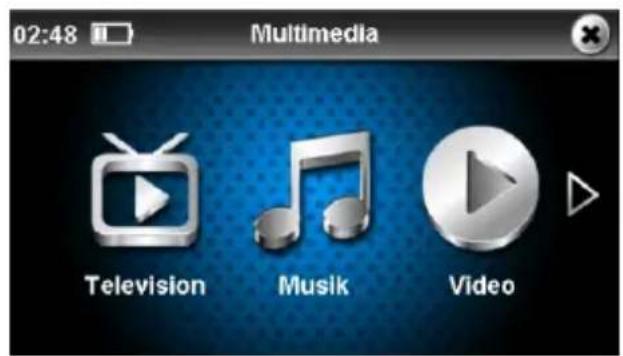

Multimediamenü

Tap-Symbol, Multimediamenü aufrufen

Hauptmenü, siehe unten:

	Vorheriger Kanal		Lautstärke verringern		Suchen		Schließen
	Nächster Kanal		Lautstärke erhöhen		Einstellungen

1. Klicken Sie auf 📄: Kanalsuchlauf, siehe unten (Die unten dargestellte Abbildung zeigt, wie viele Kanäle gesucht werden):

1. Klicken Sie auf . Ruft das Einstellungsmenü auf, siehe unten:

	Zurück zum Hauptmenü
	Elektronischen Programmführer aufrufen (EPG)
	Programmliste aufrufen
	Hintergrundbeleuchtung
	Untertitel-Auswahlliste
	Sprachenauswahlliste aufrufen (Audiosprache)
	Länderauswahlliste aufrufen

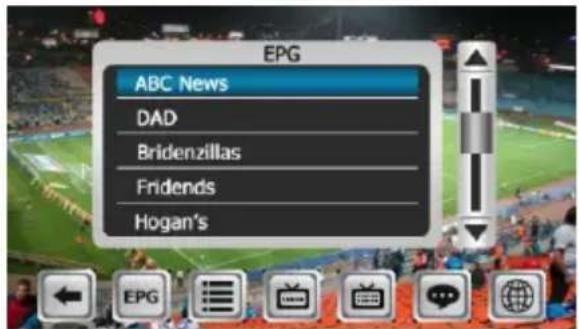

1. Klicken Sie auf EPG . Der elektronische Programmführer wird angezeigt, siehe unten:

1. Klicken Sie auf 📄. Die Kanalliste wird angezeigt. Wählen Sie den gewünschten Kanal, den Sie anzeigen möchten, siehe unten:

1. Klicken Sie auf . Stellen Sie die Helligkeit, Sättigung und den Kontrast des Bildschirms ein, siehe unten:

1. Klicken Sie auf 📄. Die Untertitelliste wird angezeigt (Sprache der Untertitel auf dem Fernseher), siehe unten:

1. Klicken Sie auf Sprachenauswahlliste wird angezeigt (Audiosprache auf dem Fernseher), siehe unten:

1. Klicken Sie auf 📄 . Länderauswahlliste. Rechten Kanal wählen, zum Beispiel, wenn Sie sich in England befinden, wählen Sie bitte England. Anmerkung: Der Kanalsuchlauf funktioniert nicht, wenn Sie das falsche Land ausgewählt haben:

Funktionsliste des Musik-Players

WIEDERGABE

PAUSE

STOPP

VORHER

03:45

MY LOVE

ZUFALLSWIEDERGABE

WIEDERHOLUNGSWIEDERGABE

WIEDERGABEZEIT

POSTENNAME

WIEDERGABEFORTSCHRITT

LAUTSTÄRKEEINSTELLUNG

RÜCKKEHR

SCHLIESSEN

GPS

VIDEO

Funktionsliste des Video-Players

WIEDERGABE

PAUSE

STOPP

WEITER

VORHER

LAUTSTÄRKEEINSTELLUNG

WIEDERGABEFORTSCHRITT

RÜCKKEHR

SCHLIESSEN

E-Buch

E-BOOK-Funktionsliste

READ.TXT

NAME UND FORMAT DES POSTENS

BUCHZEICHEN LADEN

RÜCKKEHR

SCHLIESSEN

VORHER

1/3

AKTUELLE SEITE /GESAMTZAHL DER SEITEN

GPS

FOTO

Die Bildwiedergabe erfolgt automatisch im Vollbildmodus.

Einstellungsmenü

Tap-Symbol, Einstellungsmenü aufrufen

Zum Einstellen der Lautstärke auf klicken.

— HINTERGRUNDBELEUCHTUNG

Zum Einstellen der Helligkeit klicken Sie auf

Zeit

Klicken, um Datum/Zeit/Zone einzustellen.

STROMVERSORGUNG

Um sich den Stromversorgungszustand anzusehen, diesen Bildschirm aufrufen.

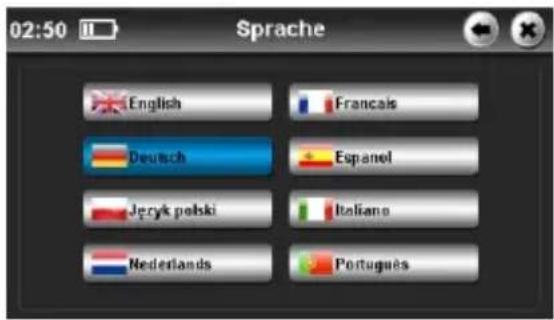

SPRACHE

Rufen Sie zum Wählen der Sprache dieses Menü auf.

THEMA

Sie können eine andere Farbe für den Hintergrund wählen

NaviPath

Klicken Sie zum Einstellen des Navigationspfades.

GPS

(

SYSTEM

Gps test Zur GPS-Rückstellung.
Factory Reset Klicken, um die Anfangseinstellung wiederherzustellen.
▶ Calibration Bei Funktionsstörung auf dieses Symbol klicken, um eine Funktionsrückstellung durchzuführen.

AUSSCHLUSSKLAUSEL

Der unautorisierte Vertrieb dieses Handbuchs ist strengstens verboten. Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten. Alle Abbildungen in diesem Handbuch beziehen sich auf GPS-Merkmale und Simulationen. Die Ausführbarkeit hat Vorrang!

TECHNISCHE DATEN

○ Gewicht: 140G
○ Produktabmessungen: 120mmX80mmX14mm
○ 4,3-Zoll-Touchpanel (8,9 mm), TFT-Bildschirm
○ Anzeigefarbe: 65000 Farben
○ Bildauflösung: 480 x 272 Pixel
○ CPU-Chipsatz: MSB2510 processor350MHz
○ Betriebssystem: Microsoft WinCE.NET5.0 (Core Version)
○ Eingebauter Speicher: 128 MB DDR2
○ Flash-Speicher: 2GB (NAND-Flash)
○ Eingebauter DVB-T
○ Audioformat: WMA, WAV
○ Videoformat: AVI, ASF
○Fotoformat: JPG, TIF, PNG
○ Batterie: 3. 7V 850mAh Lithiumionen-Batterie

○ Leistungseingang: GS 5 V Ladegerät (für Auto)

○ Erweiterungssteckplatz: T FLASH (Maximale Unterstützung: 8GB)

○ Lautsprecher: Eingebauter Lautsprecher

○USB:USB2.0

○ Heißstart: <= 1s

○Warmstart: <=32s

○ Kaltstart: <=34s

○ Genauigkeit der Satelliten-Wiederbeschaffungszeit: 100 ms

○ Positionsgenauigkeit: Bis zu 3 m möglich

○ GPS-Frequenz: 1575,42 MHz

○ Empdindlichkeit: -161 dBm

○ GPS-Modul: Hochempfindlichkeitsempfänger (eingebauter ZE-Chip)

○ Genauigkeit und Geschwindigkeit: < 10 Meter, 0,1 m/s

○ Betriebszeit (maximal): 2.5 Stunden (bei voller Batterieladung)

○ Audioausgangsbuchse: 3,5-mm-Stereobuchse

○ Stromversorgung: 3,5-mm-Buchse (5 V)

○ Tasten am Gerät: Ein-/Ausschalttaste/Standby

○ Betriebstemperatur: -10°C bis +50°C (Industriestärke)

○ Lagerungstemperatur: -20°C bis +70°C

Entsorgung von Elektroaltgeräten

Gemäss der Europäischen Richtlinie 2002/96/EC über Elektro-und-Elektronik-Algeräte (WEEE) dürfen Elektrohaushalts-Algeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Algeräte müssen separat gesammelt werden, um die Wiederverwertung und das recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das symbol „durchgestrichene Mülltone“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

www.idcom-support.com
