BEDIENUNGSANLEITUNG HL160 Stayer

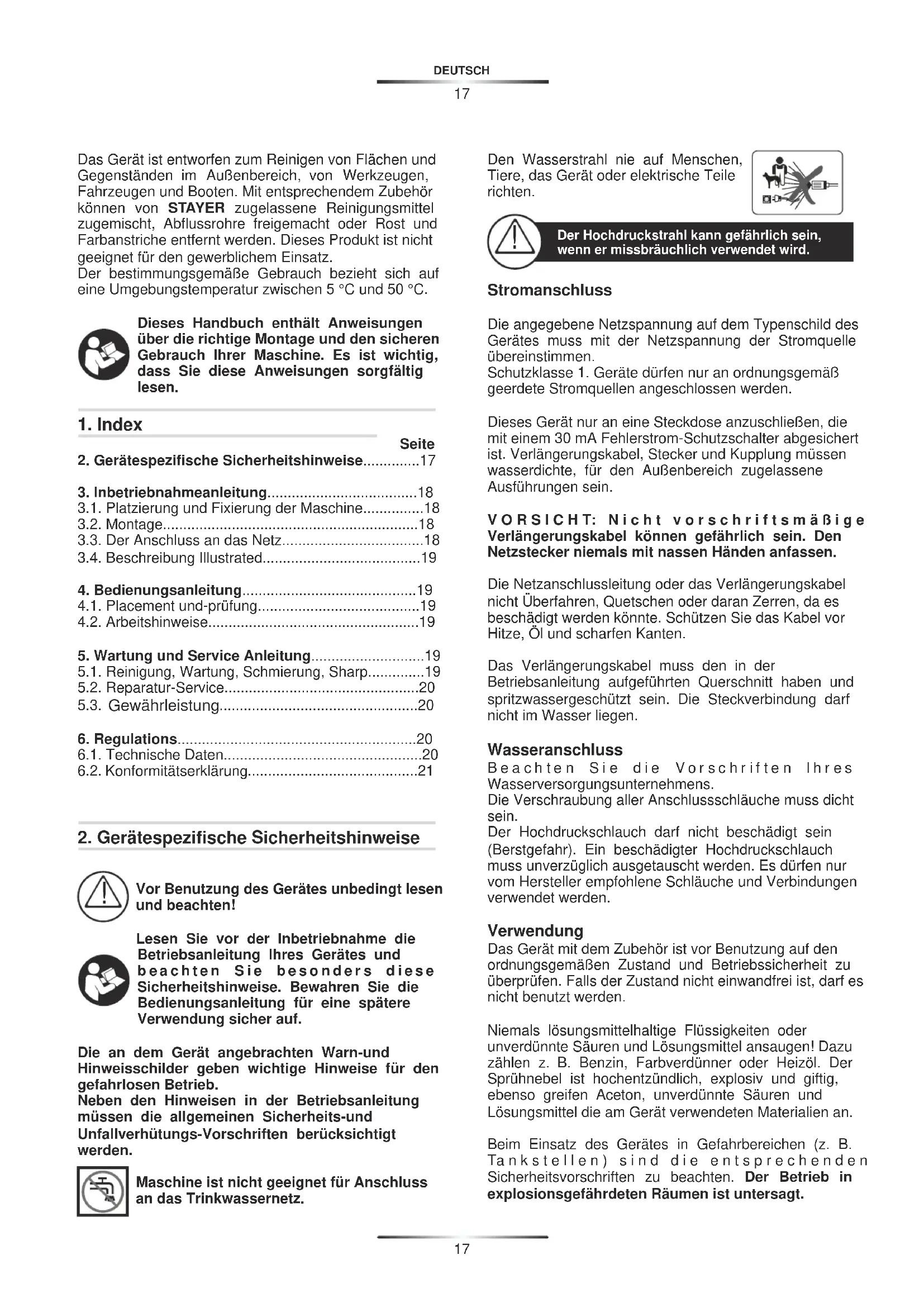

Das Gerät ist entworfen zum Reinigen von Flächen und Gegenständen im Außenbereich, von Werkzeugen, Fahrzeugen und Booten. Mit entsprechendem Zubehör können von STAYER zugelassene Reinigungsmittel zugemischt, Abflussrohre freigemacht oder Rost und Farbanstriche entfernt werden. Dieses Produkt ist nicht geeignet für den gewerblichem Einsatz.

Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 5 °C und 50 °C.

Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Maschine. Es ist wichtig, dass Sie diese Anweisungen sorgfältig lesen.

1. Index

Seite

1. Gerätespezifische Sicherheitshinweise......17

2. Inbetriebnahmeanleitung....18

3.1. Platzierung und Fixierung der Maschine......18

3.2. Montage....18

3.3. Der Anschluss an das Netz....18

3.4. Beschreibung Illustrated....19

1. Bedienungsanleitung....19

4.1. Placement und-prüfung....19

4.2. Arbeitshinweise....19

1. Wartung und Service Anleitung....19

5.1. Reinigung, Wartung, Schmierung, Sharp......19

5.2. Reparatur-Service....20

5.3. Gewährleistung......20

1. Regulations....20

6.1. Technische Daten....20

6.2. Konformitätserklärung......21

2. Gerätespezifische Sicherheitshinweise

Vor Benutzung des Gerätes unbedingt lesen und beachten!

Lesen Sie vor der Inbetriebnahme die Betriebsanleitung Ihres Gerätes und beachten Sie besonders diese Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung für eine spätere Verwendung sicher auf.

Die an dem Gerät angebrachten Warn-und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungs-Vorschriften berücksichtigt werden.

Maschine ist nicht geeignet für Anschluss an das Trinkwassernetz.

Den Wasserstrahl nie auf Menschen, Tiere, das Gerät oder elektrische Teile richten.

Der Hochdruckstrahl kann gefährlich sein, wenn er missbräuchlich verwendet wird.

Stromanschluss

Die angegebene Netzspannung auf dem Typenschild des Gerätes muss mit der Netzspannung der Stromquelle übereinstimmen.

Schutzklasse 1. Geräte dürfen nur an ordnungsgemäß geerdete Stromquellen angeschlossen werden.

Dieses Gerät nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom-Schutzschalter abgesichert ist. Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.

VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein. Den Netzstecker niemals mit nassen Händen anfassen.

Die Netzanschlussleitung oder das Verlängerungskabel nicht Überfahren, Quetschen oder daran Zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Das Verlängerungskabel muss den in der Betriebsanleitung aufgeführten Querschnitt haben und spritzwassergeschützt sein. Die Steckverbindung darf nicht im Wasser liegen.

Wasseranschluss

Beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens.

Die Verschraubung aller Anschlussschläuche muss dicht sein.

Der Hochdruckschlauch darf nicht beschädigt sein (Berstgefahr). Ein beschädigter Hochdruckschlauch muss unverzüglich ausgetauscht werden. Es dürfen nur vom Hersteller empfohlene Schläuche und Verbindungen verwendet werden.

Verwendung

Das Gerät mit dem Zubehör ist vor Benutzung auf den ordnungsgemäßen Zustand und Betriebssicherheit zu überprüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.

Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z. B. Benzin, Farbverdünner oder Heizöl. Der Sprühnebel ist hochentzündlich, explosiv und giftig, ebenso greifen Aceton, unverdünnte Säuren und Lösungsmittel die am Gerät verwendeten Materialien an.

Beim Einsatz des Gerätes in Gefahrbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

Der Auslösehebel der Sprühpistole darf bei Betrieb nicht in Stellung „ON“ festgeklemmt werden.

Bei Bedarf Schutzkleidung tragen zum Schutz vor von Gegenständen zurück spritzendem Wasser.

Zur Vermeidung von Beschädigungen durch den Hochdruckstrahl Fahrzeugreifen/Ventile nur mit einem Mindestabstand von 30 cm reinigen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/ Ventile sind lebensgefährlich.

Asbesthaltige und andere Materialien, die gesundheitsgefährdende Stoffe enthalten, dürfen nicht abgespritzt werden.

Nur Reinigungsmittel verwenden, die vom Gerätehersteller zugelassen sind.

Die empfohlenen Reinigungsmittel nicht unverdünnt verwenden. Die Produkte sind insofern sicher, da sie keine Säuren, Laugen oder umweltschädigende Stoffe enthalten. Wir empfehlen, die Reinigungsmittel für Kinder unzugänglich aufbewahren. Bei Kontakt des Reinigungsmittels mit den Augen sofort gründlich mit Wasser abzuspülen, bei Verschlucken sofort einen Arzt zu konsultieren.

Bedienung

Die bedienende Person darf das Gerät nur bestimmungsgemäß verwenden. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbeiten bewusst auf andere Personen achten, insbesondere Kinder.

Benutzen Sie das Gerät nicht in der Reichweite von Personen, es sei denn diese tragen Schutzkleidung. Richten Sie den Wasserstrahl nicht auf sich oder andere, um Kleidung oder Schuhwerk zu reinigen.

Das Gerät darf nur von Personen benutzt werden, die in der Benutzung und Handhabung unterwiesen sind oder die Personen einen Nachweis erbringen können, dass sie das Gerät bedienen können. Das Gerät darf nicht von Kindern oder Jugendlichen betrieben werden.

Das Gerät darf niemals unbeaufsichtigt gelassen werden, solange der Motor in Betrieb ist.

Der austretenden Wasserstrahl bewirkt eine Rückstoßkraft an der Sprühpistole. Deshalb Pistolengriff und Lanze sicher halten.

Wartung

Netzstecker aus der Steckdose ziehen:

- immer wenn Sie das Gerät unbeaufsichtigt lassen - vor Überprüfung, Reinigung und Arbeiten am GerätInstandsetzungen dürfen nur durch autorisierte STAYER Kundendienstwerkstätten durchgeführt werden.

3. Inbetriebnahmeanleitung

3.1. Platzierung und Fixierung der Maschine

Das Gerät muss einen standfesten Untergrund haben. Nur vom Gerätehersteller empfohlene Reinigungsmittel verwenden und die Anwendungs, Entsorgungs und Warnhinweise des Herstellers beachten.

Alle stromführenden Teile im Arbeitsbereich müssen spritzwassergeschützt sein.

3.2. Montage

Wasseranschluss

• Das Anschlussstück 7 auf den Wasseranschluss 11 schrauben.
• Der Wasserschlauch (nicht mitgeliefert) mit dem Wasseranschluss und dem Gerät verbinden.

Hochdruckschlauch/Sprühpistole anschließen

• Den Hochdruckschlauch 6 fest auf den Anschlussstutzen 12 aufschrauben.
• Setzen Sie das Fächerstrahl-Druckrohr 4 in die Sprühpistole 3 ein. Drehen Sie das Fächerstrahl Druckrohr mit leichtem Druck um 90° im Uhrzeigersinn, um es zu verriegeln.

3.3. Der Anschluss an das Netz

Ihre Maschine benötigt einen Schutzleiteranschluss. Die Betriebsspannung beträgt 230 V ac, 50 Hz (für Nicht-EU Länder 220 V, 240 V je nach Auslegung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Wenn sie beim Betrieb des Hochdruckreinigers ein Verlängerungskabel benutzen wollen, sind folgende Leiterquerschnitte erforderlich:

1,5 mm2 bis max. 20 m Länge
2,5 mm2 bis max. 50 m Länge

Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist. In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste STAYER Service-Vertretung.

VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein.

Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.

Kabelverbindungen sollten trocken sein und nicht auf dem Boden liegen.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die

Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten STAYER - Werkstatt repariert werden.

3.4. Beschreibung Illustrated

1 Einschaltsperre für Abzug
2 Abzug
3 Sprühpistole
4 Fächerstrahl-Druckrohr
5 Netzschalter
6 Hochdruckschlauch
7 Anschlussstück
8 Reinigungsmitteldüse mit Flasche
9 Rotationsstrahl-Druckrohr
10 Reinigungsmitteltank
11 Wasseraufnahme
12 Fitting-Verbindungen
13 Filter

4. Bedienungsanleitung

4.1. Placement und-prüfung

Stellen Sie sicher, dass der Netzschalter in Stellung steht und schließen Sie das Gerät an die Steckdose an.

Den Wasserhahn öffnen.

Die Einschaltspere 1 betätigen, um den Abzug 2 freizugeben. Den Abzug 2 ganz durchdrücken, bis das Wasser gleichmäßig fließt und sich keine Luft mehr im Gerät und im Hochdruckschlauch befindet.

Den Abzug 2 loslassen. Die Einschaltspere 1 drücken. Die Taste ① des Netzschalters 5 betätigen.

Die Sprühpistole 3 nach unten richten. Die Einschaltspierre betätigen, um den Abzug 2 freizugeben. Den Abzug 2 ganz durchdrücken.

Ausschalten

Abzug 2 loslassen. Die Einschaltspere drücken. Die Sprühpistole ist jetzt verriegelt und kann nicht aus Versehen betätigt werden. Die Taste des Netzschalters 5 betätigen.

Den Wasserhahn schließen. Den Netzanschluss aus der Steckdose herausziehen. Die Einschaltspere 1 betätigen, um den Abzug 2 freizugeben. Den Abzug 2 ganz durchdrücken, bis im Gerät kein Wasserdruck mehr vorhanden ist. Abzug 2 loslassen. Die Einschaltspere 1 drücken. Den Wasserschlauch vom Gerät und dem Wasseranschluss abnehmen.

Feinsteuerungsoperationen

Fächerstrahl-Druckrohr

Um den Strahl vom Fächer zum Punkt und zurück zu verändern, den vorderen Ring am Fächerstrahl-Druckrohr drehen.

4.2. Arbeitshinweise

Allgemeines

Stellen Sie sicher, dass die Maschine auf ebenem Untergrund steht.

Gehen Sie mit dem Hochdruckschlauch nicht zu weit nach vorne bzw. ziehen Sie das Gerät nicht am Schlauch. Dies kann dazu führen, dass das Gerät nicht mehr sicher steht und umfällt. Knicken Sie den Hochdruckschlauch nicht und fahren Sie nicht mit einem Fahrzeug darüber. Schützen Sie den Hochdruckschlauch vor scharfen Kanten oder Ecken. Verwenden Sie die Rotationsstrahl-Druckrohr nicht zum Autowaschen.

Arbeiten mit Reinigungsmitteln

Nur von freigegebene Reinigungsmittel verwenden. Nichtgeeignete Reinigungsmittel können das Gerät und den zu reinigenden Gegenstand beschädigen.

Den Reinigungsmitteltank 10 mit Reinigungsmittel füllen, dieses vorher wie empfohlen verdünnen. Zum Sprühen von Reinigungsmittel die Fächerstrahldüse auf die Niederdruckposition stellen. Wir empfehlen im Sinne des Umweltschutzes Reinigungsmittel sparsam zum verwenden. Die auf dem Behälter angebrachten Empfehlungen zur Verdünnung beachten.

Empfohlene Reinigungsmethode

Schritt 1: Schmutz lösen

Reinigungsmittel sparsam aufsprühen und kurze Zeit einwirken lassen.

Schritt 2: Schmutz entfernen

Den gelösten Schmutz mit hohem Druck entfernen.

Hinweis: Beim Reinigen senkrechter Flächen unten beginnen mit dem Schmutz-/Reinigungsmittel und nach oben weiterarbeiten. Beim Abspülen von oben nach unten arbeiten.

5. Wartung und Service Anleitung

5.1. Reinigung, Wartung, Schmierung, Sharp

Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten und Netzstecker ziehen. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Filter reinigen/prüfen

Entfernen Sie den Adapter 7 am Wasseranschluss und ziehen Sie das Sieb 13 heraus. Das Sieb spülen und wieder einsetzen. Ein beschädigtes Sieb ersetzen. Der Hochdruckreiniger darf niemals verwendet werden, wenn das Sieb fehlt oder defekt ist.

Wartung

Vor allen Arbeiten am Gerät Netzstecker ziehen und Wasseranschluss lösen.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Regelmäßig das Gerät auf offensichtliche Mängel untersuchen, wie eine lose Befestigung und verschlissene oder beschädigte Bauteile. Prüfen, ob die Abdeckungen und Schutzeinrichtungen intakt und richtig montiert sind. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz des Hochdruckreinigers durchzuführen. Sollte der Hochdruckreiniger trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für STAYER-Gartengeräte ausführen zu lassen.

Umweltschutz

Umweltbelastende Chemikalien dürfen nicht in den Boden, ins Grundwasser, in Teiche, Flüsse etc. Bei der Verwendung von Reinigungsmitteln die Angaben auf der Verpackung und die vorgeschriebene Konzentration genau einhalten. Bei der Reinigung von Motorfahrzeugen die örtlichen Vorschriften beachten: Es muss verhindert werden, dass abgesprühtes Öl ins Grundwasser gelangt.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

5.2. Reparatur-Service

Der Dienst berät die Fragen die Sie haben über die Reparatur und Wartung Ihres Produkts, sowie Ersatzteile. Die Explosionszeichnungen und Informationen über die Ersatzteile können Sie auch im Internet unter: [e-mail]

Unser Team von technischen Beratern gerne als Leitfaden für die Beschaffung, Implementierung und Anpassung von Produkten und Zubehör.

Ersatzteilliste / T1 (pág 21)

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen.

5.3. Gewährleistung

Garantiekarte

Unter den Dokumenten, die Teil dieses Teams zu bilden finden Sie die Garantiekarte. Sie müssen vollständig ausfüllen Garantiekarte an dieser Kopie der Quittung oder Rechnung gelten und senden Sie es an Ihren Händler im Gegenzug für die Anerkennung.

Hinweis: Falls diese Karte fehlt fragen sie sofort an Ihren Händler.

Die Garantie beschränkt sich auf Fabrikationsfehler oder Bearbeitung begrenzt und endet, wenn die Teile entfernt worden sind, manipuliert oder repariert außerhalb der Fabrik.

6. Regulations

6.1. Technische Daten

Angaben gelten für Nennspannungen [U] 230/240 V \~ 50/60 Hz - 110/120 V \~ 60Hz. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sac hn umm er a uf d em Ty pen sch ild Ihr es Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Wir behalten uns das Recht an den technischen Fortschritt in Bezug auf Veränderung

W_1	= Nennaufnahmeleistung
Q	= Maximaler Durchfluss
P_2	= Maximaler Druck
P_1	= Max Pressure Water Supply
IP	= Schutzart
T_1	= Wassertemperatur
M	= Masse
a_hw	= Beschleunigung
L_P^A	= Schalldruckpegel
L_WA	= Schallleistungspegel

Der Geräuschpegel beim Arbeiten kann bis zu 85 dB(A).

6.2. Konformitätserklärung CE

Der Unterzeichnende: STAYER IBÉRICA, S.A.

Directed:

Erklären unter unserer Verantwortung, dass das Produkt unter "Technische Daten" beschrieben im Einklang mit den Normen oder normativen Dokumenten wie folgt lautet:

UNE EN 60335-2-79:2009, UNE EN 60335-1 in

Übereinstimmung mit den Vorschriften 2006/42/CE,

Austauschbare Teile der Tabelle / T1

Symptome	Mögliche Ursache	Abhilfe
Motor läuft nicht an	- Stecker nicht angeschlossen- Steckdose defekt- Sicherung hat ausgelöst- Verlängerungskabel beschädigt- Motorschutz hat ausgelöst- Eingefroren	- Stecker anschließen- Andere Steckdose benutzen- Sicherung wechseln- Ohne Verlängerungskabel versuchen- Den Motor 5 Minuten abkühlen lassen.- Pumpe, Wasserschlauch oder Zubehör auftauen lassen
Motor bleibt stehen	- Sicherung hat ausgelöst- Netzspannung nicht richtig- Motorschutz hat ausgelöst	- Sicherung austauschen- Netzspannung prüfen, muss der Angabe auf dem Typenschild entsprechen- Den Motor 5 Minuten abkühlen lassen.
Sicherung löst aus	Sicherung zu schwach	An einen Stromkreis anschließen, der passend zur Leistung des Hochdruckreinigers abgesichert ist
Überhöhter Arbeitsdruck	Düse teilweise verstopft	Düse reinigen
Pulsierender Druck	- Luft im Wasserschlauch oder Pumpe- Wasserversorgung nicht korrekt- Wasserfilter verstopft- Wasserschlauch gequetscht oder geknickt- Hochdruckschlauch zu lang	- Hochdruckreiniger ausschalten mit offener Sprühpistole und offenem Wasserhahn laufen lassen, bis ein gleichmäßiger Arbeitsdruck erreicht wird.- Prüfen, ob der Wasseranschluss den Angaben in den technischen Daten entspricht. Die kleinsten Wasserschläuche die verwendet werden dürfen, sind 1/2" oder ∅ 13 mm- Wasserfilter reinigen- Wasserschlauch gerade auslegen- Hochdruckschlauch-Verlängerung abnehmen, max. Wasserschlauchlänge 7 m
Druck gleichmäßig aber zu niedrig Hinwels: Bestimmtes Zubehör verursacht einen niedrigen Druck	- Düse abgenutzt- Start-/Stoppventil abgenutzt	- Düse auswechseln- Abzug 5 mal schnell hintereinander betätigen
Motor läuft, aber kein Arbeitsdruck	- Wasser nicht angeschlossen- Filter verstopft- Düse verstopft	- Wasser anschließen- Filter reinigen- Düse reinigen
Der Hochdruckreiniger startet von alleine	Pumpe oder Sprühpistole undicht	Wenden Sie sich an den autorisierten STAYER Kundendienst
Maschine ist undicht	Pumpe ist undicht	6 Tropfen pro Minute sind zulässig. Bei nicht normalen, beträchtlichen Undichtigkeiten Kontakt mit dem autorisierten STAYER Kundendienst aufnehmen.

Zubehör und Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom freigegeben sind STAYER. Original-Zubehör und Original-Ersatzteile gewährleisten den störungsfreien Betrieb des Gerätes.

UNE EN 60335-2-79:2009, UNE EN 60335-1
