BEDIENUNGSANLEITUNG Foolish Special NILOX

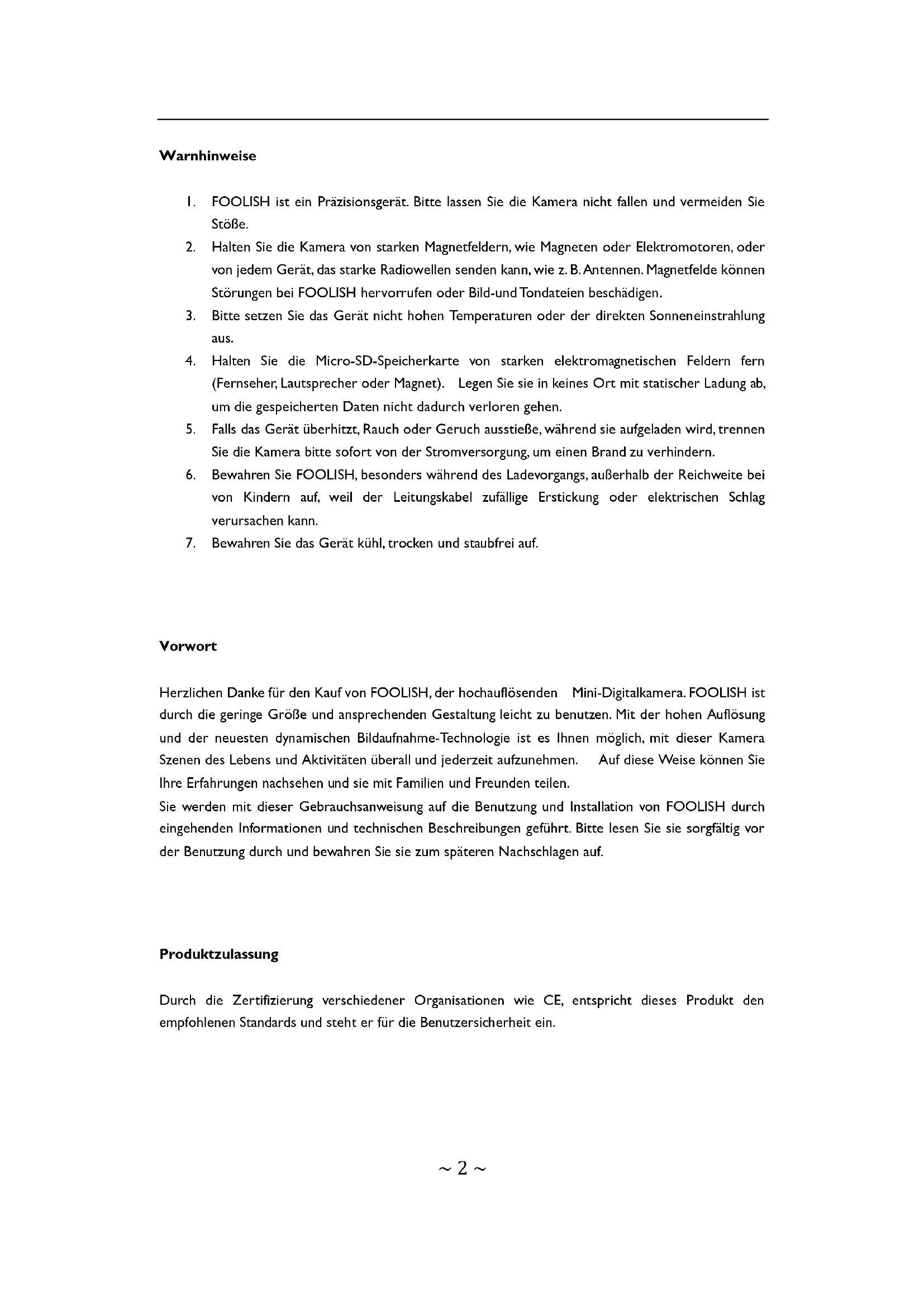

1. FOOLISH ist ein Präzisionsgerät. Bitte lassen Sie die Kamera nicht fallen und vermeiden Sie

2. Halten Sie die Kamera von starken Magnetfeldern, wie Magneten oder Elektromotoren, oder

von jedem Gerät, das starke Radiowellen senden kann, wie z. B. Antennen. Magnetfelde können Störungen bei FOOLISH hervorrufen oder Bild-und Tondateien beschädigen.

3. Bitte setzen Sie das Gerät nicht hohen Temperaturen oder der direkten Sonneneinstrahlung

4. Halten Sie die Micro-SD-Speicherkarte von starken elektromagnetischen Feldern fern

(Fernseher, Lautsprecher oder Magnet). Legen Sie sie in keines Ort mit statischer Ladung ab, um die gespeicherten Daten nicht dadurch verloren gehen.

5. Falls das Gerät überhitzt, Rauch oder Geruch ausstieße, während sie aufgeladen wird, trennen

Sie die Kamera bitte sofort von der Stromversorgung, um einen Brand zu verhindern.

6. Bewahren Sie FOOLISH, besonders während des Ladevorgangs, außerhalb der Reichweite bei

von Kindern auf, weil der Leitungskabel zufällige Erstickung oder elektrischen Schlag verursachen kann.

7. Bewahren Sie das Gerät kühl, trocken und staubfrei auf.

Vorwort Herzlichen Danke für den Kauf von FOOLISH, der hochauflösenden Mini-Digitalkamera. FOOLISH ist durch die geringe Größe und ansprechenden Gestaltung leicht zu benutzen. Mit der hohen Auflösung und der neuesten dynamischen Bildaufnahme-Technologie ist es Ihnen möglich, mit dieser Kamera Szenen des Lebens und Aktivitäten überall und jederzeit aufzunehmen. Auf diese Weise können Sie Ihre Erfahrungen nachsehen und sie mit Familien und Freunden teilen. Sie werden mit dieser Gebrauchsanweisung auf die Benutzung und Installation von FOOLISH durch eingehenden Informationen und technischen Beschreibungen geführt. Bitte lesen Sie sie sorgfältig vor der Benutzung durch und bewahren Sie sie zum späteren Nachschlagen auf.

Produktzulassung Durch die Zertifizierung verschiedener Organisationen wie CE, entspricht dieses Produkt den empfohlenen Standards und steht er für die Benutzersicherheit ein.~ 3 ~ Funktionen FOOLISH, die tragbare und multifunktionale HD-Action Kamera bei Nilox, kann verschiedene Funktionen, bzw. HD-Digitalfotografie, Audioaufnahme, Echtzeitwiedergabe, Foto-Aufnahme, sprachgesteuerte Video-Aufzeichnung entfalten. Zwischen den verschiedenen Funktionen kann man das auch finden: Fernsteuerung, Digital-Zoom, Zeitanzeige, TFT-Farbdisplay, Multifunktionstasten, Laser Zeiger, USB-Hochgeschwindigkeitsdatenübertragung, HDMI-Schnittstelle für hochaufgelöste Datenübertragung, Batterieanzeige, Speicherkartenanzeige und Aufladen über USB. Mit dem vielfältigen Zubehör kann dieses mit zahlreichen Patentierten Technologien ausgestattete Gerät dazu dienen, jederzeit und überall praktisch alles fotografisch festzuhalten. Ansicht der Kamera

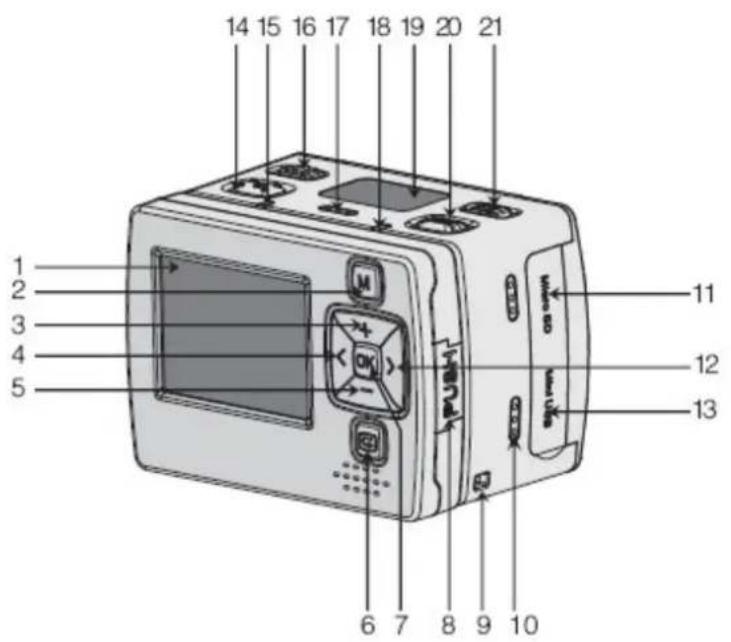

13. USB 2.0 Anschluss

14. Aufzeichnung-Knopf Video

15. grüne Kontroll- Leuchte zur Video-/Audioaufnahme

18. Rote Kontroll- und Leuchte zur Ladeanzeige

20. Auslöser (Shutter)

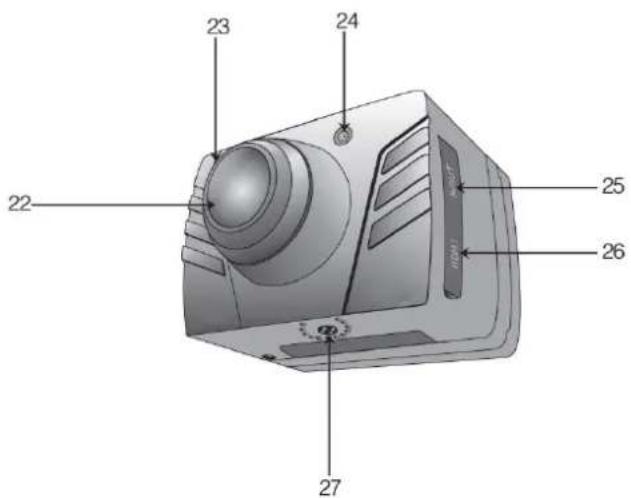

23. Rote Anzeige von Video-Aufzeichnung/Foto-Aufnahme

25. AV Ausgangsschnittstelle

26. HDMI Ausgangsschnittstelle

27. Gewinde Schnittstelle

Produkteigenschaften 175° Ultra-Weitwinkel, Blendenöffnung f/2.8;

8.0 Mega-HD-Kamera für hochauflösende Video-Aufnahme 720P/960P/1080P;

Foto-Aufnahme mit 3200x2400 max. Auflösung Laser Zeiger; 4x Digitalzoom(für 720P)~ 5 ~ Lasergesteuerte Video-Synchron-Aufzeichnung; Videoschleife; Tonaufzeichnung; LCD Anzeige und TFT Display, imstande die verschiedene Betriebsphasen Echtzeitwiedergabe zu zeigen; Wasserdichte Hülle mit IP68 Undurchlässigkeit; erlaubte bis zu einer Tiefe von 60 Metern und mit 2 verschiedenen Abdeckungsdesign; TFT Display, um Video aufzuzeichnen und durchzusehen und Foto aufzunehmen; Sprachgesteuerte Video-Aufnahmefunktion zum Aufzeichnen ausgewählter Videos für eine längere Dauer in Standby; Eingebauter, recycling-fähiger und wiederaufladbarer Lithium-Akku; Für besser Bildeffekt, 3 verschiedene verfügbare Videoausgänge zur Auswahl: 1080P (1920x1080) 30fps/s (nur für 1080P) 960P (1280x960) 30f/s (nur für 1080P) 720P (1280x720) 60f/s (nur für 1080P) 720P (1280x720) 30f/s WVGA (848x480) 60f/s QVGA (320x240) 30f/s (nur für 720P) Anzeige der Batterie und des Micro SD verfügbaren Speicherplates, Dynamische Hochgeschwindigkeits-Video-Aufzeichnung, mit unmittelbarer Reaktion an hellen und dunklen Umgebung; Automatische Belichtung und automatischer Weißabgleich; einfache Benutzung HDMI Schnittstelle und AV-Schnittstelle für die Verbindung einem HD Display oder dem Fernseher, um die Dokumenten anzusehen; FOOLISH bei NILOX unterstützt eine Micro SD Speicher max. 64GB (nicht inbegriffen); High Fidelity Farben. Klarere und realistischere Bilder; Elegantes und stilvolles Design; Durch der drahtlosen Fernsteuerung kann man beginnen, beenden und Foto aufnehmen; einmaliger Synchronisationskode, keine Interferenzen mit anderen Geräten; Aufnahme von MOV-Videos, die direkt auf dem PC abgespielt werden oder auf Video-Sharing Webseiten registriert werden können; Energiesparfunktion im automatischen Standby; FOOLISH by NILOX erlaubt das Vorspülen und Rückspülen des Filmmaterials und man kann auch das Inhalt in den nächsten Segmenten überspringen (mit TFT Display eingeschaltet); Echtzeituhr (RTC Funktion) USB 2.0; Eingebautes Mikrofon mit hochwertigem To n aufnahm; Verschiedene Sportzubehörteile für die treue Aufzeichnung der Sportsactivitäten; Gute Stoßresistenz; Verschieden verfügbare Fotoaufnahmeweise: Einzelnaufnahme, dreimal Daueraufnahme drei Fotos, Daueraufnahme, Selftimer; Autospareneinstellung~ 6 ~ Aufbau

FOOLISH kann entweder handtragbar oder nicht handtragbar durch den verschiedenen nicht-handtragbaren Zubehörteilen sein. Die Kamera kann wo Sie wollen montiert werden; und sie kann mit Hilfe des wasserdichten Hülles auch ins Wasser benutzt werden, so daß Sie Fotos ins Wasser aufnehmen können. Hinweise zum Aufbau: (1) Installation und Ausbau des TFT Displays und Hauptteils TFT Display Hauptteil TFT Display im Hauptteil einbauen **Um das Display auszubauen, drücken Sie den „Push“ Taste** (2) Aufbau des wasserdichten Hülle und Hauptteils Hauptteil Wasserdichte Hülle

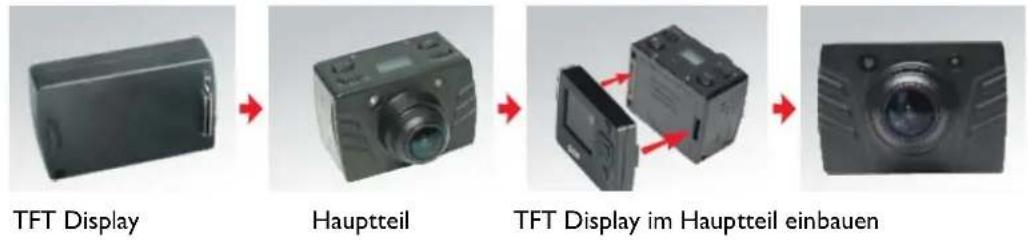

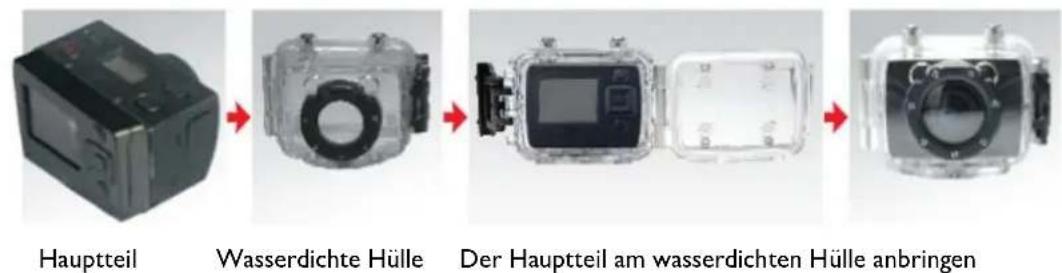

Der Hauptteil am wasserdichten Hülle anbringen Anmerkungen für die Benutzung des wasserdichten Hülle *: Handhaben Sie das dichtwassere Hülle mit Vorsicht, um einige Schaden wegen Fälle oder Stöße zu vermeiden. *: Reinigen und trocknen Sie möglichst bald nach Gebrauch das wasserdichte Hülle ab, damit sie nicht rostet.

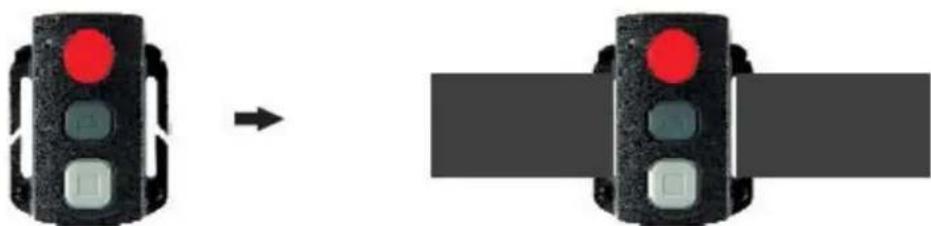

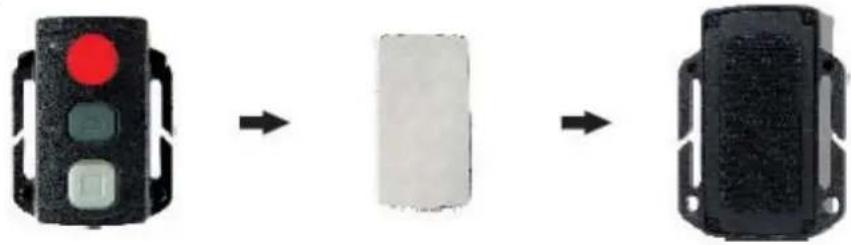

2. Fernsteuerungsinstallation

FOOLISH ist mit einer getrennten Fernsteuerung ausgerüstet. Bitte bauen Sie die Fernsteuerung mit den folgenden Zubehörteilen an der korrekten Position ein:~ 7 ~ (1) Klettband

(3) Halteband (gehört nicht zur Standardausführung) Hinweise zum Gebrauch: Vor dem Gebrauch: (1) In Betrieb setzen. Schalten Sie „ON“ Taste ein. Das System ist in Betrieb. Mit rote Anzeige ständig auf, wird das entsprechende Symbol an LCD Display für den normalen Vorschauzustand sich erleichtern. An dieser Stelle können Sie die folgende Symbole an LCD Display sehen: A. Aufnahmemodus: man kann dies Modus in der linken oberen Ecke der LCD Anzeige finden. “ ” zeigt Videoaufzeichnung und “ ” Sprachaufnahme; B. Foto-Anzeige: das Foto-Zeichen “ ” ist an LCD Anzeige und es wird einmal während einer Fotoaufnahme blitzen; C. Energie-Symbol: das Symbol “ ” ist rechts oben an LCD Anzeige. Das Symbol bleibt ständig auf, wenn im Betrieb. Wenn das Symbol verschwindet, zeigt es, daß FOOLISH entladen oder in Standby ist. D. Video-Aufnahmedauer: das entsprechende Symbol ist in der Mitte vom LCD Display, z.B.“05:20”.~ 8 ~ Diese Funktion wird bei Drück der „Aufnahme“ Taste starten und sie wird bei weiterem Drück der „Aufnahme“ Taste aufhören.

Achtung Die Dauer der Video Aufzeichnung wird auf den LCD und TFT Anzeigen gleichzeitig angezeigt; E. Batteriestandsanzeige: das entsprechende Symbol “ ” ist unten links des LCD Anzeige und es zeigt den gegenwärtigen Batteriezustand nach dem Einschalten an. Mehrere schwarze Balken zeigen eine höhere Kapazität, wenige einen niedrigen. Achtung: Das Batteriesymbol zeigt sich nicht in Standby- oder Schließungszustand F. USB Verbindung: das entsprechende Symbol“ ” steht in der unteren Mitte des LCD Bildschirms und zeigt es das an, wenn das Gerät verbindet mit dem PC ist. Der grüne Anzeiger links blinkt langsam. Das Symbol wird hell in Betriebszustand nach der Verbindung mit dem PC und es wird sich mit keiner Verbindung nicht zeigen; G. TF Speicherkarte Kapazitätsanzeige: das TF Speicherkarte Kapazitätssymbol steht in der unteren rechten Ecke der LCD Anzeige. Mehrere schwarze Balken zeigen eine höhere Speicherkapazität, wenige eine niedrige. Der grüne Anzeiger bleibt mit vollem Speicher auf. Auf dieser Stelle werden die folgende Symbole an TFT Display sichtbar sein: A. Betriebsmodus: das Video Aufnahmesymbol “ ” an die obere linke Ecke zeigt daß die Kamera in Standby ist: B. Batterie: das Batteriesymbol“ ” an die untere linke Ecke zeigt die verfügbare Batterie; C. Videoaufnahmeauflösung: 1080P/960P/720P/WVGA/QVGA unten links zeigt daß das System in Standby-Zustand eine Videoaufnahmeauflösung von 1080P/960P/720P/WVGA/QVGA hat; D. Verfügbare Speicherkapazität: man kann Auskünfte über eine externe Karte “ ” und verfügbare Speicherkapazität “ ” an der unteren rechten Ecke des TFTs lesen; E. Es wird zu keiner „<“ und „ >“ Operation in Vorschaumodus antworten; F. FOOLISH kann mit der Stromversorgung oder mit dem USB Kabel geladen. Der rote Anzeiger für Betrieb/ Ladung auf der Oberseite der Kamera wird langsam während der Ladung blitzen und er wird nach der vollen Ladung immer auf bleiben. Die Ladung dauert 3.5 Stunden ca. lang.

Achtung: Bitte stellen Sie vor Gebrauch sicher, daß die Batterie ausreichend geladen ist. Im Fall von leerer Batterie laden Sie FOOLISH bitte mit der Ladekabel oder USB Kabel auf. Die rote Anzeige für Betrieb/ Ladung wird langsam während der Ladung blinken und er wird nach der vollen Ladung immer auf mit dem Symbol “ ” am TFT bleiben. (2) Formatierung der Micro SD Speicherkarte Bitte benutzen Sie nur eine High-Speed-Micro SD Speicherkarte und formatieren Sie sie vor einiger Audio- und Videoaufzeichnung oder Fotoaufnahme. Wenn die Micro SD Speicherkarte schon auf~ 9 ~ anderen Geräte benutzt wurde, formatieren Sie sie bitte vor jeder Operation für den normalen Gebrauch auf FOOLISH. Achtung: Bitte bestätigen Sie vor der Benutzung ob die Daten in der inneren Speicher von FOOLISH und in der SD Speicherkarte unerlässlich sind; auch die verschlossene Dokumente in FOOLISH kann formatiert werden, um sie gelöscht zu werden; (3) Datum /Uhrzeiteinstellung In „Vorschau“ Modus drücken Sie „M“ Taste, um Menu zu öffnen, drücken Sie „>“ Taster, um in die Parameter-Einstellung " " zu gelangen, drücken Sie „-„ Taste für den Bildschirm der Zeit/Uhrzeit Einstellung und dann drücken Sie die „ok“ Taste. (Achtung: mit „M“ Taste können Sie aus Parameter-Einstellung ausgehen) Die gelbe Anzahl zeigt die Position des Cursors. Wenn man „<“ oder „>“ drückt, kann man den Cursor bewegen und Zeit und Uhrzeit auswählen. Drücken Sie „ok“ Taste für die Bestätigung: die Anzahl wird rot und die Werte von Zeit und Uhrzeit können geändert werden. Danach bewegen Sie den Cursor zu “ ” und drücken Sie “Ok” für die Bestätigung der Änderung. Parameter einstellen: In der Vorschau-Einstellung drücken Sie die „Menu“ Taste um die Menu Einstellung zu gelangen, drücken Sie die Taste“<” oder “>” um den Cursor nach rechts oder nach links zu bewegen, oder die Taste „“+” oder “-” um den Cursor aufwärts oder abwärts zu bewegen. Nach der Auswahl des Menus, drücken sie „OK“ um das Menu zu ändern oder drücken Sie „Menu“ noch einmal um zu beenden. (1) Einstellungen der Kamera-Parameter: a. Video-Auflösung: Wählen Sie 1080P, 960P,720P, WVGA oder QVGA; (720P/960P haben nicht die selbe Einstellungsoptionen von 1080P und 1080P hat keine QVGA Modus) b. Bitrate: Geschwindigkeitsrate der Bildtransformation im digitalen Signal während der Video-Aufnahm. Ein klares Bild braucht eine hohe Bitrate und ein großes File gleichzeitig. c. Laser Synchron-Aufnahme: An-und Abschalten des Lasers; d. Aufnahmeart: Wählen Sie Video-“ ” oder Audio-Aufnahme “ ” ; Beachten Sie: a. Im Audio-Aufnahme-Modus drücken Sie einmal „Aufnahme“, um die Aufnahme zu starten. Man Settings~ 10 ~ kann so die Aufnahmedauer in der unteren Teile des Bildschirms die grüne Leuchte blinkt langsam; wenn Sie noch einmal „Aufnahme“ drücken, wird die Aufnahme beendet und die aktuelle Audio-Datei gespeichert. Die grüne Leuchte erlischt, die rote Leuchte erscheint (und die entsprechende Meldung in der LCD-Anzeige) und Sie befinden sich wieder im Vorschau-Modus. b. Während der Tonaufnahme reagiert die Kamera lediglich auf den on/off-Knopf, „Aufnahme“ und „VOX“. Wenn Sie den VOX-Schalter während der Tonaufnahme anschalten, wird die Aufnahme beendet und die aktuelle Audio-Datei gespeichert. c. Das Laser-Symbol erscheint in der linken oberen Ecke der Vorschau-Anzeige, wenn Sie die Funktion Laser-Synchron-Aufnahme anschalten. Damit ist der Laser angeschaltet, wenn die Aufnahme beginnt und er wird ausgeschaltet, wenn die Aufnahme beendet wird. (2) Kamera-Parameter einstellen: a. Einzelaufnahme: der Aufnahmemodus ist automatisch auf Einzelaufnahme eingestellt. Drücken Sie einmal den Auslöser, um ein Foto aufzunehmen. b. Daueraufnahme von drei Fotos: mit dem einmaligen Drücken des Auslösers werden drei Bilder auf einmal ausgelöst. c. Daueraufnahme: es wird alle 2, 3, 5, 10, 20, 30 Sekunden ein Foto ausgelöst – bis eine Taste zum Beenden gedrückt wird, die Speicherkarte voll ist oder die Batterie leer; d. Selbstauslöser: Wählen Sie die Zeitverzögerung (0,5 oder 10 Sekunden). Drücken Sie den Auslöser einmal und die Aufnahme beginnt, am Ende der Zeitverzögerung blinkt der Selbstauslöser-Anzeige und das Foto wird ausgelöst. Nachdem der Selbstauslöser einmal ausgelöst wurde, wird die Einstellung Einzelaufnahme automatisch wiederhergestellt. Wenn die Zeitverzögerung für den Selbstauslöser eingestellt ist (Self-Timer Delay Time), die Kamera aber ohne auszulösen weiterverwendet wird, wird die Zeitverzögerung automatisch auf 0 Sekunden eingestellt; e. Bildauflösung: Wählen Sie zwischen 3M, 5M oder 8M; (3) System-Parameter einstellen: a. Key Tone: Ton an- oder abschalten; Achtung: Die Auslösertöne bei Foto-und Video-Aufnahmen können durch diese Einstellung nicht abgeschaltet werden. Es werden lediglich die Tastentöne abgeschaltet, die Auslösertöne lassen sich nicht abschalten. b. Blitzlicht: Schalten Sie sie vor der Zeitmesser an oder ab; das Gerät ist mit „an“ voreingestellt. c. Uhrzeit: Bitte stellen Sie die Zeit vor der ersten Aufnahme ein, da due Kamer bei der Aufnahme Aufnahmedatum und –zeit automatisch speichert und in der rechten unteren Ecke der Datei anzeigt. d. Auto Speichern : durch dieser Funktion kann man die Audio/Video Dateien in Segmenten alle 15 Minuten automatisch speichern; und ohne diese Funktion werden die Dateien alle 30 Minuten automatisch gespeichert. Achtung: das Segment der aktuellen Datei wird nicht von der Echtzeit, sondern von den Aufnahmedaten bestimmt, in einer dunklen Umgebung zum Beispiel wird ein Dateisegment in kleineren Abschnitten als 15 oder 30 Minuten gespeichert. e. Auto Standby: Wählen Sie eine „Auto Standby Time“ zwischen 0, 2, 5 oder 10 Minuten. Wenn Sie nach dieser Einstellung für die Dauer der eingestellten Zeit keine Funktionen mit FOOLISH~ 11 ~ ausführen, wird die Kamera am Ende der eingestellten Zeit automatisch in den Standby-Modus versetzt. Wenn Sie während der Zeit eine Taste drücken, beginnt die Zeitnahme erneut. Betätigen Sie während des Standby den Auslöser oder „Aufnahme“, setzt die FOOLISH ihre Funktion fort. Die Standard-Standby-Zeit beträgt 2 Minuten. f. TV-Ausgabe-Format: NTSC oder PAL; das Video-Ausgabe-Format kann gewählt werden. Wenn das Format verändert wird, entfernen Sie bitte das AV-Kabel und stecken Sie es wieder ein, um die Parameter zu aktualisieren. g. Formatieren: wenn Sie sicher sind, die aufgenommenen Dateien nicht mehr zu benötigen, können sie hier durch Formatieren entfernt werden. Achtung: ist keine Speicherkarte eingelegt, wird der Speicher der Kamera formatiert, bei eingelegter Speicherkarte wird die Karte formatiert, nicht der eingebaute Speicher. h. Fabrikeinstellungen: diese Operation herstellt die Parameter Einstellung wieder. Nach der Herstellung wird das System den Display Modus von „Menu“ in Englisch wählen. Drücken Sie „Menu“ und die Tasten „<“ oder „>“ um den Menu „Setup“ zu wählen, und drücken Sie „-„ für die Option „Sprache“. Nach die Wiederherstellung wird das System das Datum 2011.01.01 stellen.

i. Verfügbare Fernsprache: „Englisch“, „simplifiziertes Chinesisch“ oder „traditionell Chinesisch“. Man

kann die verschiedene Sprache durch die „rechts“ und „links“ Drücken wählen. j. Stromfrequenz: Wählen Sie die Frequenz Ihres Stromnetzes: 50Hz oder 60Hz, damit der Bildschirm nicht flackert. k. Datum/Uhrzeit: Die Zeit kann eingestellt und verändert werden. Sie wird während der Aufnahme in der rechten unteren Ecke der Video- oder Bilddatei angezeigt. Achtung: drücken Sie „Menu“ um aus dieser Funktion zu kommen. Funktionen:

1. Einlegen der Micro-SD-Karte.

2. Stellen Sie FOOLISH an, die rote Leuchte leuchtet und FOOLISH ist im Vorschau-Modus.

Achtung: a. bei niedrigem Batterieladestand, erscheinen das Batteriesymbol “ ” und „niedrigem Batterieladestand“ in der TFT-Anzeige.. b. wenn keine Micro-SD Karte eingelegt wird, wird das folgende Symbol“ ” in der TFT-Anzeige erscheinen.

(1) Manuelle Aufnahme: Drücken Sie einmal „Aufnahme“ um die Aufnahme zu starten. Die Aufnahmezeit erscheint in der unteren rechten Ecke der TFT Anzeige. Die grüne Leuchte für Video/Audio Aufnahm und die rote Leuchte für Videoaufnahme/ Fotoaufnahme werden langsam blinken und die Aufnahmezeit erscheint in der LCD Anzeige. Die Videoaufnahm antwortet nur zu Vergrößerung (Knopf „+“) und Reduktion (Knopf „-„) Funktionen. Wenn Sie nochmals „Aufnahme“ drücken, wird die Aufnahme beendet und die aktuelle Datei gespeichert. Die grüne Leuchte erlöscht und die Kamera befindet sich wieder im Vorschau-Modus. Die Aufnahmedauer wird nicht mehr angezeigt. Achtung:~ 12 ~ a. Wenn Sie während einer Videoaufnahme den On/Off stellen, wird die aktuelle Datei gespeichert und die Kamera ausgeschaltet. b. Wenn der Batterieladestand während einer Video-Aufnahme zu gering ist, wird das System die Datei speichern und wird „Low Battery“ in der TFT Anzeige erscheinen, bis FOOLISH abgeschaltet oder automatisch in Standby versetzt wird. c. Wenn der Speicher während der Video-Aufnahme seine Kapazitätsgrenze erreicht, wird das System die Datei speichern und wird „Insufficient Memory“ in der TFT Anzeige erscheinen. Die Kamera befindet sich wieder im Vorschau-Modus und die Aufnahmedauer wird nicht mehr angezeigt. d. Wenn „Auto Speichern“ eingestellt ist, wird die Datei automatisch alle 15 Minuten gespeichert. e. Bei vollständig geladener Batterie kann die Kamera dauerhaft Videos für etwa 2,5 Stunden aufnehmen. Für Audio/Dateien beträgt die Aufnahmedauer etwa 3 Stunden. f. Bei eingeschalteter Sprachsteuerung beginnt die Kamera mit der Aufnahme, wenn die Umgebung lauter als 65dB ist. Dann die grüne Leuchte langsam zu blinken. Wenn der Geräuschpegel zwei Minuten lang unter 65dB ist, wird die Datei automatisch gespeichert und die grüne Leuchte erlischt. Die rote Leuchte erscheint dauerhaft (und eine Meldung über das Ende der Aufnahme erscheint auf der LCD Anzeige) und FOOLISH ist wieder im Vorschau/Modus. g. Kann man nicht die Audio erhöhen oder senken mit“+” oder “-” während der Audio/Aufnahme. Auf jedem Fall ist es möglich die Audio mit “+” oder “-” erhöhen oder senken, wann man die Audio Aufnahme wiederhört. h. Verbinden Sie FOOLISH im Vorschau/Modus durch ein HDMI/Kabel mit einem HD/Abspielgerät. Die Grundfunktionen von FOOLISH über das Abspielgerät aufgeführt werden. Der Digital/zoom kann in Modus 720P/960P/1080P dann nicht ausgeführt werden;

Nach der Einstellung der Bildauflösung und des Aufnahmemodus können Sie jetzt anfangen Fotos zu machen. Drücken Sie „Menu“ und dann “>” um “ ” auszuwählen; wählen Sie das Menu “Image resolution” und drücken Sie “Ok” um die Bildauflösungen zu sehen. Es gibt 3 Möglichkeiten zur Auswahl: 3M: 2048x1536 Bildauflösung; 5M: 2592x1944 Bildauflösung; 8M: 3200x2400 Bildauflösung; a. Einzelaufnahme: In der Vorschaueinstellung drücken Sie einmal den Auslöser um ein Foto zu machen. Die rote Leuchte wird einmal blinken (und das Symbol der Fotoaufnahme wird auch auf dem LCD blinken). Danach kehrt FOOLISH wieder in die Vorschaueinstellung zurück. b. Serienaufnahme von drei Fotos: Drücken Sie „Menu“ und danach “>” um “ ” auszuwählen, wählen Sie “Three Photos Continuous Shooting” und drücken Sie “Ok” für die Bestätigung. Drücken Sie “Menu” um zurückzukehren und drücken Sie einmal den Auslöser. Jetzt wird FOOLISH 3 Fotos in Serienaufnahme aufnehmen. c. Serienaufnahmen:~ 13 ~ Drücken Sie „Menu“ und danach “>” um “ ” auszuwählen, wählen Sie “Continuous Shooting” und drücken Sie “Ok” um den Zeitabstand der Serienaufnahme einzustellen (0, 2, 3, 5, 10, 20, 30 oder 60 Sekunden). Danach drücken Sie „Menu“ und einmal den Auslöser. FOOLISH wird Fotos mit dem ausgewählten Zeitabstand aufnehmen. Jetzt drücken Sie die Auslöser Taste noch einmal um in den vorhergehenden Zustand zurückzukehren. d. Selbstauslöser: Drücken Sie „Menu“ und danach “>” um “ ” auszuwählen, wählen Sie “Self-timer”, und drücken Sie “Ok” um die Zeit einzustellen (0, 5 oder 10 Sekunden). Jetzt drücken Sie „Menu“ um zurückzukehren und die Auslöser Taste nur einmal. FOOLISH wird mit dem Count-Down beginnen und ein Foto am Ende der Zeit aufnehmen. Hinweis: a. wenn die Micro-SD-Karte voll ist, blinkt den Text “insufficient memory” auf dem LCD Bildschirm und geht dann in den Vorschaueinstellung zurück. b. Die Einstellungen der Verzögerungszeit für den Selbstauslöser gilt nur ein Mal.

In der Parametereinstellung wählen Sie diese Option, dann „Shoot Mode“ und “Ok”. Mit den Tasten“<” o “>” wählen Sie “ ” und bestätigen Sie mit „ok“. Mit “Menu” kehren in die Vorschaueinstellung zurück. Drücken Sie “Record” um die Aufnahme zu starten; die grüne Anzeige blinkt langsam und das Symbol der Audio Aufnahme wird auf dem TFT Bildschirm blinken.

Mit FOOLISH können Sie die Audio/Video Dateien und Fotos sehen. Drücken Sie “ ” für diese Funktion, und drücken Sie sie noch einmal um zurückzukehren. Wählen Sie “AV File” um die Audio/und Video-Dateien zu sehen oder “Photo File” um die Fotos zu schauen. Wenn die Dateien viele sind, wird die notwendige Zeit höher sein. (1) AV Dateien Wählen Sie das Menu „AV File“ und drücken Sie „OK“ um die Audio/ oder Video Aufnahmen zu sehen. Drücken Sie „-„ ,um in Vorschaumodus zu gehen. Während Sie die Dateien sehen, können Sie durch „Menu“ sie löschen oder sichern. Delete: laufende Datei löschen; Delete all: alle nicht-versicherte Audio/Video-Dateien löschen; Protect: die Dateien blockieren um sie zu versichern: Sie werden das Symbol“ " in der oberen linke Ecke jeder Datei sehen. sie müssen diese Operation wiederholen um die versicherte Dateien freizumachen. Aber Sie können die versicherte Dateien mit keiner Operation löschen, abgesehen von der Formatierung. a. Audio Dateien Drücken Sie die Tasten “<” oder “>” um eine Audio Datei zu wählen und drücken Sie “Ok” um sie zu starten oder stoppen. Drücken Sie “Up” und “-” um die Lautstärke einzustellen und drücken Sie“ ” um sie zu anhalten oder wieder zu spielen. Achtung: Es gibt keine Vorspultaste oder Zurückspultaste in den Audio Dateien. Bevor Sie die Datei starten,~ 14 ~ können Sie sie in Vorschau durch dem Knopf „OK“ sehen; jetzt drücken Sie den Knopf “ ” um das Spielmodus zu verlassen. b. Video Dateien Mit dem Start eines Videos, verschiedene Operationen sind möglich durch den folgenden Tasten: “+”: Lautstärke lauter stellen; “-”: Lautstärke leiser stellen; “<”: schnell Zurückspulen; “>”: schnell Vorspulen; “ ”: anhalten mit einem Drück; starten, wenn Sie es noch einmal drücken. “Ok” : Starten/Stoppen Achtung : Sie können mit doppelter oder vierfacher Geschwindigkeit zurückspulen. (2)Foto-Dateien Öffnen Sie die Spielschnittstelle des Fotos, drücken Sie “-” um die Fotos im Vorschau zu sehen und “Ok” um die gewählte Datei zu sehen. Wenn Sie ein Foto sehen, sind verschiedene Operationen durch den folgenden Tasten möglich: “+”: Erweiterung des laufenden Fotos; “-”: Vorschau oder Verkleinerung des laufenden Fotos ; “<”:Auswahl des linken Fotos und seine Erweiterung; “>”: Auswahl des rechten Fotos und seine Erweiterung; “Ok”: nach der Verkleinerung oder Erweiterung des Fotos, können Sie mit dem „OK“ die Foto horizontal oder vertikal durch der Kombination der Tasten “Up”, ”Down”, ”Left” oder “Right” verschieben; “ ”: Ausgang aus der Fotosicht; Drücken Sie „Menu“ während der Sicht um die folgende Funktionen zu erlauben: Delete: das laufende Foto löschen (mit einem doppelten Drück von „ok“ zeigt sich „yes“ und „no“. Drücken Sie „yes“ um das Foto zu löschen); Delete all: alle nicht blockierte Fotos löschen; Protect: die Dateien blockieren um sie zu sichern; das Symbol“ " zeigt sich in der oberen linke Ecke. Um die sicherte Dateien freizulassen, soll man die Operation wiederholen. Keine Operation kann die blockierte Dateien löschen, abgesehen von der Formatierung: Auto play: es sichert die Fotos im Unterverzeichnis in Abständen von 5 Sekunden; DPOF: Wenn Sie ein Foto sehen und „Menu“ drücken, wählen Sie die Einstellungen und drücken Sie “DPOF”. In diesem Art wird das Symbol in der oberen linken Ecke sichtbar sein. DPOF Um Druckaufträge über die Speicherkarte aufzuzeichnen, wird DPOF (Digital Print Order Format) bei von Digitalkameras aufgenommenen Fotos angewandt. Sie können die zu druckenden Fotos und die Anzahl der Exemplare auswählen. Sie können folgende Optionen ausführen, wenn Ihre Digitalkamera DPOF-kompatibel ist: Legen Sie die Micro-SD-Karte in einen DPOF-kompatiblen Drucker ein, um die Fotos wie eingestellt zu drucken.~ 15 ~ Wenn der Drucker mit Ihrer Kamera kompatibel ist, kann er die Einstellungen lesen und die Fotos drucken. Achtung: (1)DPOF-Drucken setzt eine Micro-SD-Karte mit voreingestellten DPOF-Informationen voraus. (Wählen Sie nicht einfach die Fotos von der Speicherkarte aus und versuchen, sie zu drucken.) (2) Einige DPOF-kompatiblen Drucker oder digitale Foto-Drucker können die Fotos aufgrund spezifischer Einstellungen nicht drucken. Wenn dies bei Ihrem Drucker der Fall ist, lesen Sie bitte in der Gebrauchsanweisung des Druckers nach. Andernfalls überprüfen Sie bitte die DPOF-Kompatibilität des Digitaldruckers im Fotogeschäft. (3)Wenn die DPOF-Information auf der Speicherkarte von einer anderen Kamera eingestellt wurde, legen Sie die Karte bitte nicht in die FOOLISH ein, um die DPOF-Informationen zu aktualisieren, die Informationen könnten damit ungültig werden. Bei speziellen Dateitypen ist es unmöglich, DPOF-Einstellungen vorzunehmen.

Mit der beiliegenden Fernbedienung können Sie die Video-Aufnahme steuern, Fotos auslösen, pausen und den Laser an- oder abschalten. Das rote Lämpchen auf der Fernbedienung leuchtet einmal, wenn Sie eine der folgenden Tasten betätigen:

Bitte verfahren Sie vor dem ersten Gebrauch wie nachfolgend beschrieben, um den Kode der Fernbedienung auf die Kamera einzustellen.

Schalten Sie FOOLISH aus, drücken Sie die Taste „Aufnahme“, schalten Sie die Kam durch der selben Taste nochmals an. Um die Synchronisation zu schließen, drücken Sie einmal die Taste „Stop“ und „Aufnahme“ der Fernsteuerung für 3 Sekunden (machen Sie nicht die Taste „Aufnahme“ an FOOLISH los). Wenn Sie mit der Synchronisation der Fernsteuerung Erfolg haben, werden Sie zweimal einen Piepton hören.

Achtung: a. Probieren Sie die Fernbedienung aus, um zu überprüfen, ob die Kodierung erfolgreich war. Mit der Fernbedienung können sie Video-Aufnahmen beginnen oder beenden, Fotos auslösen, Anschalten nach Standby, An- und Ausschalten des Lasers. FOOLISH tickt einmal bei jeder Funktion und zweimal wenn eine Video-Aufnahme beendet oder der Lasers abgeschaltet wird.

ücken Sie den Auslöser 3 Sekunden lang, um den Laser an-

Aufnahme-Knopf Auslöser Stop~ 16 ~ b. Reichweite der Fernbedienung: 5 Meter (horizontal ohne Hindernisse) c. Die Kamera wird nach Standby wieder angeschaltet, wenn Sie auf der Fernbedienung „Aufnahme“, „Stop“ oder den Auslöser drücken.

A. Standby ohne Sprachsteuerung: Stellen Sie den VOX-Schalter auf „OFF“ und den On/Off-Schalter auf „ON“, dann wird die Kamera hochgefahren und ist im Vorschau-Modus. Nach der eingestellten Standby-Zeit wird die Kamera in Standby versetzt, wenn keine weiteren Eingaben erfolgen. Wenn Sie „Aufnahme“ oder den Auslöser an der Kamera oder einen beliebigen Knopf der Fernbedienung drücken, wird die Kamera wieder hochgefahren. Achtung: a wenn Sie die Taste auf dem TFT Bildschirm mit der Kamera in Standby-Modus drücken, können Sie nicht das System hochfahren: b in Standby-Modus gibt es nichts auf dem LCD Bildschirm. B. Standby bei Sprachsteuerung: Stellen Sie den VOX-Schalter auf „ON“ und den On/Off-Schalter auf „ON“, dann wird die Kamera hochgefahren und ist im Vorschau-Modus. Nach der eingestellten Standby-Zeit und wenn der Geräuschpegel ständig niedriger als 65 dB ist, wird die Kamera in Standby versetzt, wenn keine weiteren Eingaben oder Aufnahmen erfolgen. Jetzt drücken Sie „Aufnahme“ oder den Auslöser an der Kamera in einen beliebigen Knopf der Fernbedienung. Wenn der Geräuschpegel der Umgebung höher als 65 dB ist, wird die Kamera hochgefahren und setzt die Aufnahme fort. Achtung: a wenn Sie die Taste auf dem TFT Bildschirm mit der Kamera in Standby-Modus drücken, können Sie nicht das System hochfahren: b in Standby-Modus gibt es nichts auf dem LCD Bildschirm.

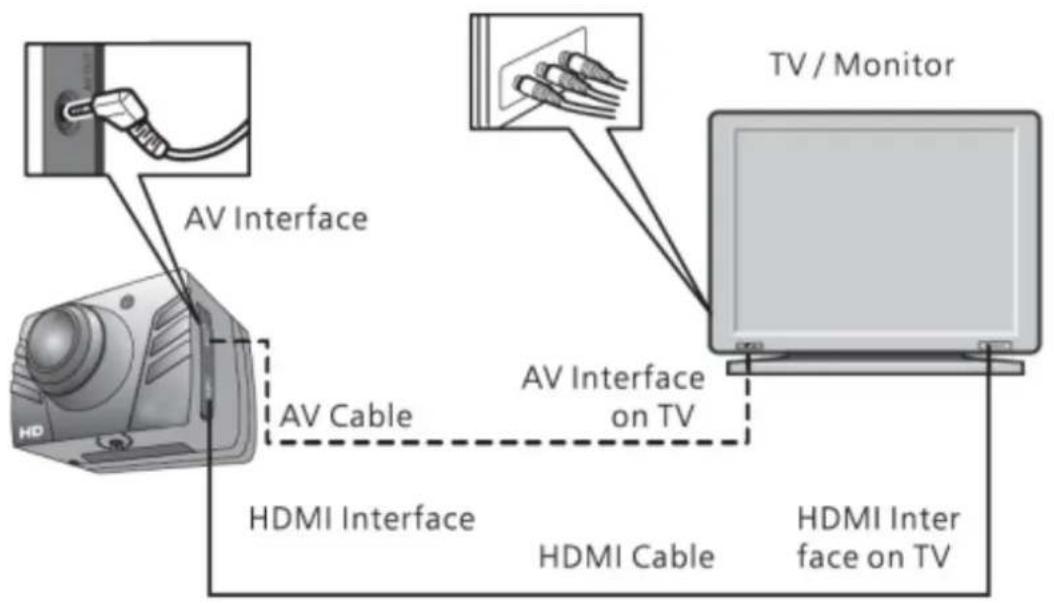

Wenn Sie die Kamera im Vorschau-Modus über das AV-Kabel mit einem Abspielgerät verbinden, können Sie alle Funktionen der FOOLISH ausführen. Achtung: Wenn die Kamera mit einem Audio- und Video-Abspielgerät verbunden ist, zeigt die TFT-Anzeige der FOOLISH die sprechenden Funktionen normal an.

10. HDMI-Verbindung:

Verbinden Sie die Kamera im Vorschau-Modus durch ein HDMI-Kabel mit einem HD-Abspielgerät. So können die Grundfunktionen der Kamera über das Abspielgerät ausgeführt werden. Das Digital-Zoom kann im Modus 720P/1080P dann nicht ausgeführt werden;~ 17 ~ Achtung a. Wenn die Kamera mit einem HDMI-Abspielgerät verbunden ist, die Ton- und Bildausgabe erfolgt über das Abspielgerät. b. Wenn das HDMI-Kabel nicht korrekt angeschlossen oder entfernt wurde, kann das Störungen an der Kamera verursachen. Mit einem Neustart lassen sich diese Probleme beheben und die LCD-Anzeige sollte wieder normal funktionieren.

a. Wenn keine Batterie in der FOOLISH eingelegt ist, nutzen Sie bitte den USB-Netzanschluss, um die Kamera an die Stromversorgung anzuschließen, dann können alle Funktionen ausgeführt. b. Stellen Sie beim Starten der Kamera eine USB-Verbindung zu Ihrem Rechner her, können Sie die auf der Kamera und der Speicherkarte gespeicherten Daten lesen und auf der LCD-Anzeige erscheint das USB-Symbol. c. Wenn das USB-Kabel nicht korrekt angeschlossen oder entfernt wurde, kann das Störungen an der Kamera verursachen – zum Beheben führen Sie einen Neustart aus.

a. Drücken Sie einmal „Aufnahme“ oder den Auslöser während des normalen Gebrauchs, „tickt“ die Kamera einmal, um die Ausführung der Funktion anzuzeigen. b. Bei Beendigung einer Video-Aufnahme tickt die Kamera zweimal. c. FOOLISH tickt zweimal, um die erfolgreiche Kodierung von Kamera und Fernbedienung anzuzeigen; d. Drücken Sie während einer Video-Aufnahme den Auslöser, gibt es keinen Ton. e. Wenn Sie Mit dem TFT Bildschirm ist es möglich, die Tastentöne aus- oder abschalten: drücken Sie „Menu“ im Vorschaumodus, drücken Sie “>” oder“<” für die Einstellung, und dann “+” oder “-” um “ Ke y To n e ” auszuwählen. f. Wenn Sie bei einer Video-Aufnahme auf der Fernbedienung einmal Stopp drücken, tickt die Kamera zweimal, um das Ende der Aufnahme anzuzeigen g. Wenn Sie bei einer Video-Aufnahme an der Fernbedienung einmal "Shutter" drücken, wird die Kamera keine Meldung zeigen. a. Drücken Sie im Standby eine beliebige Taste der Fernbedienung, tickt die Kamera einmal und wird hochfahren.

a. Wenn Sie 3 Sek. "Aufnahme" drücken, wird der Laser angeschaltet. b. Der Laser wird wieder ausgeschaltet, wenn Sie wieder 3 Sek. lang "Aufnahme" drücken. c. Der Laser kann auch im Standby an- und ausgeschaltet werden d. Der Laser kann auch über die Fernbedienung an- und ausgeschaltet werden.~ 18 ~ Achtung: Das Anschalten des Lasers durch langes Drücken der "Aufnahme"-Taste ist unabhängig von der Einstellung "Laser-Synchron- Aufnahme" im Menü der Kamera.

14. TFT Bildschirm Ein/Ausschalten

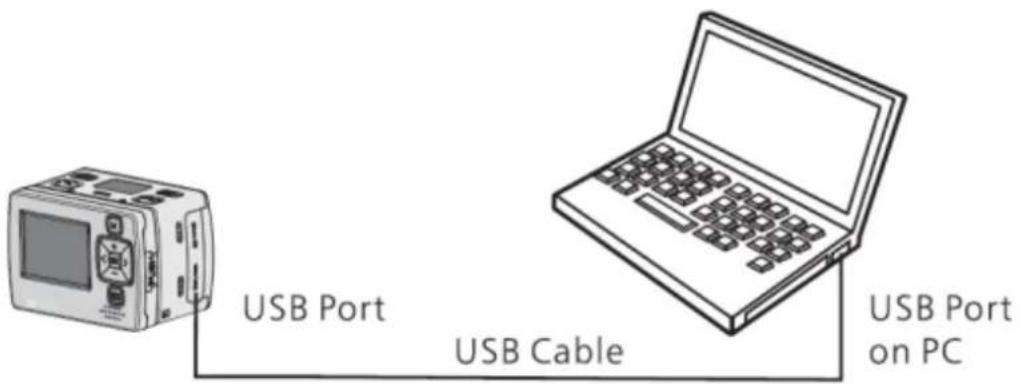

a. mit jedem Modus halten Sie den „Shutter“ 3 Sekunden lang gedrückt, um den TFT ein/auszuschalten; b. Man kann den TFT mit dem „Shutter“ der Fernbedienung nicht ein- oder ausschalten. Speichern und Wiedergabe USB-Kabel Bei bestehender USB-Verbindung können Sie Video-Dateien auf Ihren Rechner verschieben oder kopieren, oder Sie entnehmen die Speicherkarte und legen sie in ein Kartenlesegerät ein, um die Videodaten zu lesen. Die Software zum Abspielen der Videos auf Ihrem Rechner finden Sie auf beiliegender CD-ROM, oder Sie verwenden empfohlene Software wie Media Player oder KM Player.

Achtung: (1) Bitte schalten Sie die Kamera aus, bevor Sie das USB-Kabel anschließen oder entfernen. (2) Schalten Sie die Kamera aus, bevor Sie die Batterie laden. Die rote Kontroll-Leuchte blinkt langsam während des Ladens. (3) Wenn die Kamera eingeschaltet ist, können Sie Dateien direkt auf Ihren Rechner kopieren oder verschieben, HDMI-Kabel und AV-Kabel Sie können die Kamera auch mit Hilfe des HDMI-Kabels oder des AV-Kabels an ein Fernsehgerät oder einen Bildschirm anschließen, um die Aufnahmen wiederzugeben.~ 19 ~

Achtung: (1) Wenn Sie FOOLISH über das HDMI-Kabel mit einem Bildschirm verbunden haben, wählen Sie bitte die Input-Quelle für den Bildschirm, um die Dateien von der Kamera wiederzugeben. (2) WENN Sie AV-Kabel verwenden, achten Sie bitte darauf, jedes Gerät mit dem entsprechenden Bildschirm oder TV-Gerät in derselben Farbe zu verbinden. (3) Bitte passen Sie die Parameter des Bildschirm an, um die Aufnahmen optimal wiederzugeben.

Adapter Das Produkt ist mit einem geprüften Adapter verwendbar. Dieser sollte eines der folgenden Siegel tragen:

Bitte beachten Sie: um Schäden zu vermeiden, stellen Sie bitte vor Verwendung des Adapters sicher, daß die dort angegebene Spannung mit der Netzspannung übereinstimmt.~ 20 ~ Standard-Zubehör Hauptgerät TFT Bildschirm Fernbedienung Wasserdichte Hülle

Batterie Flächen-Zubehör A69 (Flächen-Zubehör) A67 (L-förmiges Helmzubehör)

USB Kabel AC Adapter lange Schraube Hänger

(1) das tatsächliche Zubehör kann von der Beschreibung abweichen. Die Verpackung kann ohne Vorankündigung geändert werden. (2) je nach Konfiguration des von Ihnen gekauften Produkts, kann das tatsächliche Zubehör von dem~ 21 ~

Technische Daten Winkel 175° Pixel 8.0 Mega CMOS SENSOR (2592*1944) Batterie 1000mAh Lithium-Batterie Energieverbrauch 350mA@ 3.7V (MAX) Aufnahmedauer Video 2.5 Std ca. Aufnahmedauer Audio 3 Std ca. Standby bei Sprachsteuerung 250 Std ca. Speichertemperatur -20°C bis 60°C Bedientemperatur -10°C bis 50°C Optimale Luftfeuchte 15~85%RH Speicherkarte Micro SD/MMC Ladedauer 3.5 Std ca. Speicherkapazität der Micro-SD-Karte 64GB SDHC Max. Automatisches Speichern Normal: 30 Min. je Segment; Sonder-Einstellung: 15 Min. je Segment Video-Aufnahme 1080P (1920x1080) (nur für 1080P) 960P (1280x960) (nur für 1080P) 720P/60 (1280x720) (nur für 1080P) 720P/30 (1280x720) WVGA (848x480) QVGA (320x240) (nur für 720P) Video Format MOV Audio Format WAV Foto-Aufnahme Foto Auflösung 3M, 5M, oder 8M JPEG USB-Anschluss USB 2.0 Reichweite der Fernbedienung 5 Meter Betriebssystem Windows XP /Vista /Win 7/ Mac OS Gewicht 90g (ohne Bildschirm)/116g (mit Bildschirm) Abmessungen 60mm x 58mm x 42mm Hinweis: Diese Daten können geringen Abweichungen unterliegen.~ 22 ~

Hinweise zur wasserdichten Hülle: Die wasserdichte Hülle muss genau angebracht werden. Bitte beachten Sie während des Gebrauchs folgende Hinweise:

1. Nehmen Sie den Dichtungsring der Hülle, Tasten oder Linse nicht selbst ab. Die Dichte der

wasserdichten Hülle könnte sonst beeinträchtigt werden.

2. Setzen Sie die wasserdichte Hülle keinen gefährlichen Substanzen aus (Basen oder Säuren) –

sie darf nicht mit Chemikalien (starken Basen oder Säuren oder anderen gefährlichen Substanzen) in Berührung kommen.

3. Bewahren Sie die wasserdichte Hülle nicht für längere Zeit bei besonders hohen (über 50°C)

oder niedrigen (unter -10°C) Temperaturen auf, um Schäden zu vermeiden.

4. Setzen Sie die wasserdichte Hülle nicht zu lange der direkten Sonneneinstrahlung aus.

5. Bitte überprüfen Sie vor Gebrauch, ob die Abdichtung der Hülle intakt ist oder ob sich

Fremdkörper an der Abdichtung befinden, ob Hülle und Abdichtung fest verschlossen sind.

6. Nach dem Gebrauch der wasserdichten Hülle in Meerwasser, spülen Sie die Hülle erst mit

klarem Wasser ab. Trocknen Sie sie mit einem trockenen Tuch aus und lassen Sie sie an einem kühlen, luftigen Ort trocknen.

1. Die Kamera-Oberfläche kann nach der Benutzung sich wärmen;

2. Wenn Sie die Kamera für langer Zeit nicht benutzen, rat man, die Batterie

auszuziehen und sie alle sechs Monate aufzuladen, um sie in gutem Zustand zu halten.

3. Das Digitalzoom kann leicht die Bildqualität reduzieren;

4. Der Winkel kann nach der verschiedenen Modellen ändern;

5. Für ein passendes Spiel rat man die Video-Dateien mit großen Abmessungen auf

Ihren Rechner oder andere Berufsgeräte zu spielen.

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, bevor Sie mit Einstellungen an der Kamera beginnen und bewahren Sie sie zum Nachschlagen auf.~ 1 ~
