BEDIENUNGSANLEITUNG Life E66331 (MD 80024) MEDION

6.3. Antenne richten

6.10. Display instellen

16. Technische gegevens

Afmetingen

(breedte, diameter) ca. 185 mm, 70 mm

Gewicht ca. 0,425 kg

1. Zu dieser Anleitung 102

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter .. 102

FR

1. Bestimmungsgemäßer Gebrauch

DE

1. Lieferumfang

2. Sicherheitshinweise

4.1. Nicht zugelassener Personenkreis 106
4.2. Betriebssicherheit....107
4.3. Umgang mit Batterien 111
4.4. Reparatur 112
4.5. Funktionsstörungen 113

1. Geräteübersicht

11

5.1. Bedienelemente der Oberseite 116
5.2. Bedienelemente der Rückseite 118
5.3. Bedienelemente der Unterseite ....119
5.4. Bedienelemente der Projektionseinheit 120

1. Inbetriebnahme 121

6.1. Gerät aufstellen 121

99 von 146

6.2. Backup-Batterie einlegen 121
6.3. Antenne positionieren 12:
6.4. Temperatursensor platzieren 123
6.5. Gerät anschließen 123
6.6. Gerät erstmals einschalten 124
6.7. Datum und Uhrzeit einstellen 124
6.8. Temperaturanzeige einstellen 126
6.9. Uhrzeit einer Zeitzone einstellen 126
6.10. Anzeige einstellen 127

7. Wecker verwenden 1

7.1. Weckzeit und Weckart einstellen ....127
7.2. Wecker einschalten 129
7.3. Wecksignal unterbrechen (Snooze-Funktion) ....130
7.4. Wecken beenden 130
7.5. Wecker ausschalten 130
7.6. Datum anzeigen 131

8. Uhrzeit projizieren 1

9. Radio bedienen....132

100 von 146

9.1. Ein- und ausschalten 132
9.2. Lautstärke einstellen....133
9.3. Sender einstellen 133
9.4. Einschlaf-Funktion (sleep) verwenden 134

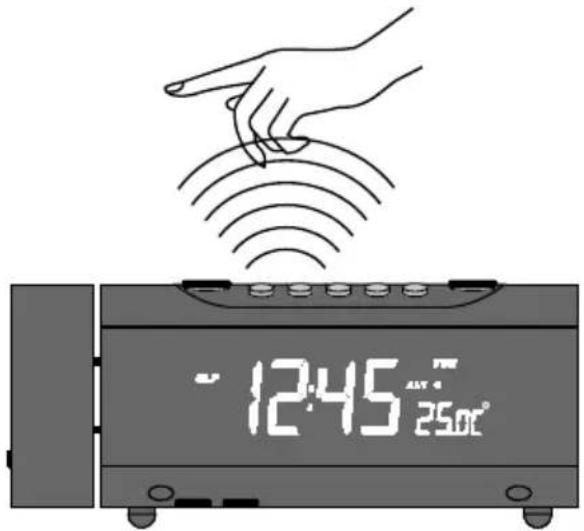

10. Infrarot-Sensor-Funktion

10.1. Weckzeiten anzeigen ....
10.2. Einschlaf-Funktion (Sleep) aktivieren 136
10.3. Frequenz anzeigen ....
10.4. Wecksignal unterbrechen (snooze) 137

11. Gerät ausschalten ....

12. Wartung und Reinigung.... 138

12.1. Gerät reinigen 139

13. Gerät abbauen und lagern.... 139

14. Mögliche Störungen 140

15. Entsorgung.... 142

16. Technische Daten.... 143

17. Hinweise zur Konformitätserklärung...... 144

18. Impressum.... 145

101 von 146

NL

FR

DE

137

1:

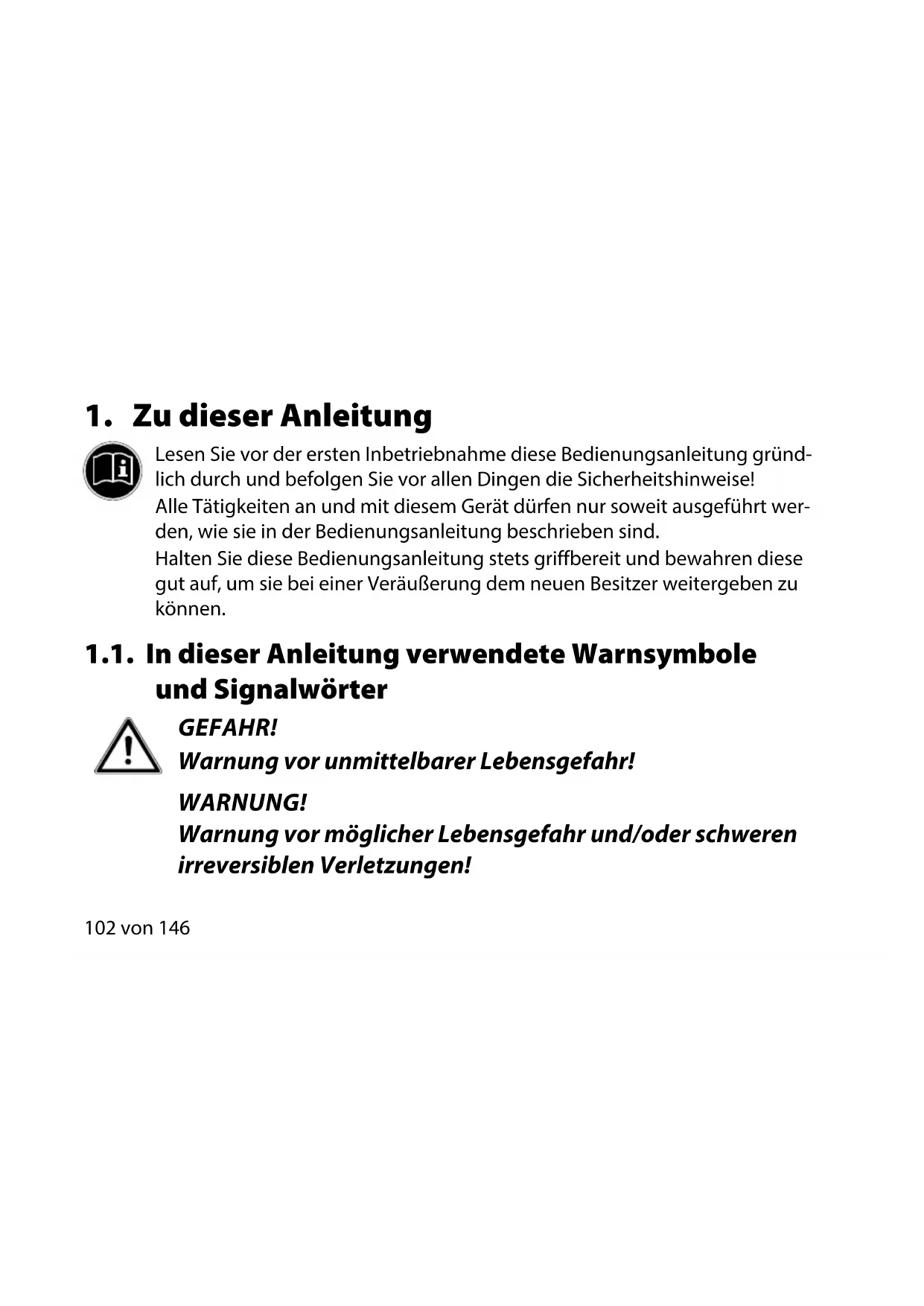

1. Zu dieser Anleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in der Bedienungsanleitung beschrieben sind.

Halten Sie diese Bedienungsanleitung stets griffbereit und bewahren diese gut auf, um sie bei einer Veräußerung dem neuen Besitzer weitergeben zu können.

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNUNG!

Warnung vor Gefahr durch elektrischen Schlag

NL

FR

VORSICHT!

Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!

DE

ACHTUNG!

Hinweise beachten, um Sachschäden zu vermeiden!

HINWEIS!

Weiterführende Information für den Gebrauch des Geräts.

HINWEIS!

Hinweise in der Bedienungsanleitung beachten!

2. Bestimmungsgemäßer Gebrauch

Das Projektions-Uhren radio MD 80024 dient:

• zum Empfang von Radiosendern und Hören von Radioprogrammen,
• zum Wecken durch Alarmton oder Radiowiedergabe,
• zur Projektion der Uhrzeit auf eine Wand oder Decke und
• zur Anzeige von Uhrzeit und Raumtemperatur.

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

104 von 146

3. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

-Projektions-Uhrenradio,
-Bedienungsanleitung und Garantiekarte

4. Sicherheitshinweise

4.1. Nicht zugelassener Personenkreis

• Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Bewahren Sie das Gerät und das Zubehör an einem für Kinder un- erreichbaren Platz auf.
• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

4.2. Betriebssicherheit

• VORSICHT! Gefahr von Augenschäden. Schauen Sie nie direkt in den Lichtstrahl. Richten Sie den Lichtstrahl nie direkt auf Personen oder Tiere.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf das Gerät oder in die nähere Umgebung und schützen Sie alle Teile vor Tropf- und Spritzwasser. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Ziehen Sie bei Beschädigungen des Netzsteckers, des Netzkabels oder des Gerätes sofort den Stecker aus der Steckdose.
• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Warten Sie einige Stunden, bevor Sie das Gerät in Betrieb nehmen.

4.2.1. Stromversorgung

• Schließen Sie die das Netzstecker nur an eine gut erreichbare, ordnungsgemäß installierte Schutzkontaktsteckdose (230 V \~ 50 Hz) an, die sich in der Nähe des Aufstellortes befindet. Lassen Sie die Steckdose unbedingt jederzeit frei zugänglich, damit der Stecker ungehindert abgezogen werden kann.
• Ziehen Sie vor jeder Reinigung grundsätzlich den Stecker des Gerätes aus der Steckdose.
• Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel.
• Ziehen Sie bei Beschädigung des Steckers, des Netzkabels oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort den Stecker aus der Steckdose.

4.2.2. Aufstellungsort / Umgebung

• Verwenden Sie das Gerät nur in trocke nen Räumen.
• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des Gerätes zu vermeiden.

• Halten Sie beim Aufstellen einen Mindestabstand von 5 cm um das Gerät, um eine ausreichende Belüftung zu gewährleisten.

• Die Belüftung darf nicht durch Abdecken des Gerätes mit Gegenständen behindert werden, wie z. B. durch Zeitschrif ten, Tischdecken, Vorhänge usw.

• Achten Sie darauf, dass keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken.
• Es dürfen keine offenen Brandquellen (z. B. brennende Kerzen) auf oder in der Nähe des Geräts stehen.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Verwenden Sie das Gerät ausschließlich in Wohn- oder ähnlichen Räumen.

4.2.3. Elektromagnetische Verträglichkeit

Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, anderen Lautsprecherbo xen, Mobil- und schnurlose Telefone usw.), um Funktionsstörun gen zu vermeiden.

110 von 146

4.2.4. Sicherer Umgang mit Batterien

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben kann. Bitte befolgen Sie unbedingt folgende Hinweise:

4.3. Umgang mit Batterien

WARNUNG

Verletzungsgefahr durch unsachgemäßen Umgang mit Batterien

• Nicht in offene Flammen werfen, nicht kurzschließen oder gewaltsam öffnen.
• Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen! Erhöhte Auslaufgefahr.
• Batterien niemals Laden – Explosionsgefahr!

111 von 146

• Polarität beachten!
• Nur vorgeschriebene Batterien verwenden.
• Batterien vor Kindern fernhalten (Verschluckungsgefahr). Bei Verschlucken, sofort Arzt aufsuchen.
• Batterien bei längeren Nichtgebrauch aus dem Gerät entfernen.
• Erschöpfte oder bereits ausgelaufene Batterien sofort aus dem Gerät entfernen. Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt die betroffene Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
  Kontakte reinigen, bevor Sie neue Batterien einlegen. Es besteht Verätzungsgefahr durch Batteriesäure!
• Leere oder ausgelaufene Batterien aus dem Gerät entfernen und umweltgerecht entsorgen.

4.4. Reparatur

Bitte wenden Sie sich an unser Service Center, wenn Sie technische

112 von 146

Probleme mit Ihrem Gerät haben.

- Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen oder zu reparieren. Wenden Sie sich im Fall einer Störung an das Medion Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden.

Wenn das Netzkabel des Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

4.5. Funktionsstörungen

Sollte das Gerät Funktionsstörungen zeigen, kann es sein, dass eine elektrostatische Entladung stattgefunden hat.

• Ziehen Sie in diesem Fall das Netzkabel ab.
• Nehmen Sie das Gerät wieder ans Netz.
• Das Gerät wird auf diese Weise zurückgesetzt.

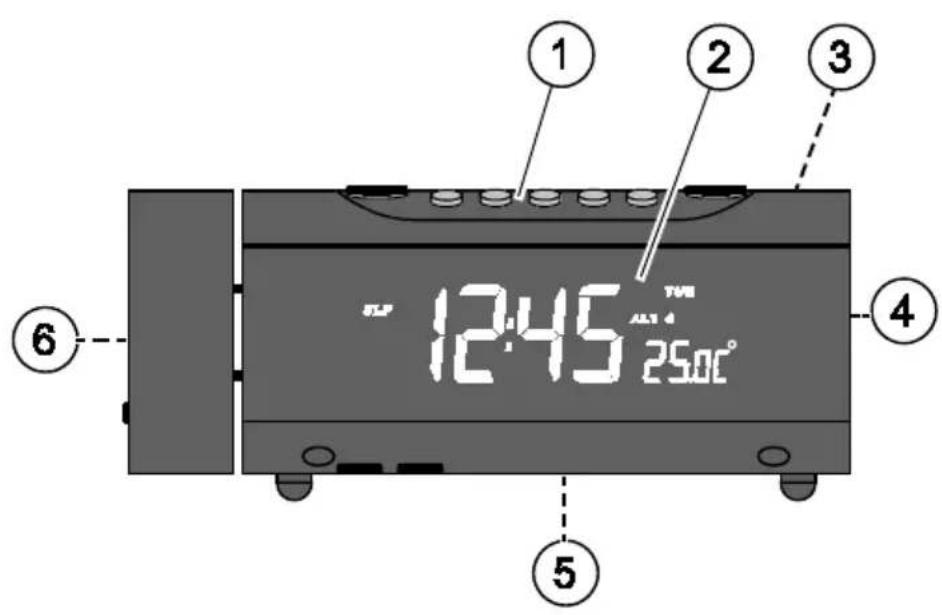

5. Geräteübersicht

1 2 3 6 12:45 25.00° 4 5

114 von 146

Nr.	Funktion
1	Bedienelemente der Oberseite
2	Display
3	Bedienelemente der Rückseite
4	Lautsprecher
5	Typenschild an der Unterseite
6	Bedienelemente der Projektionseinheit

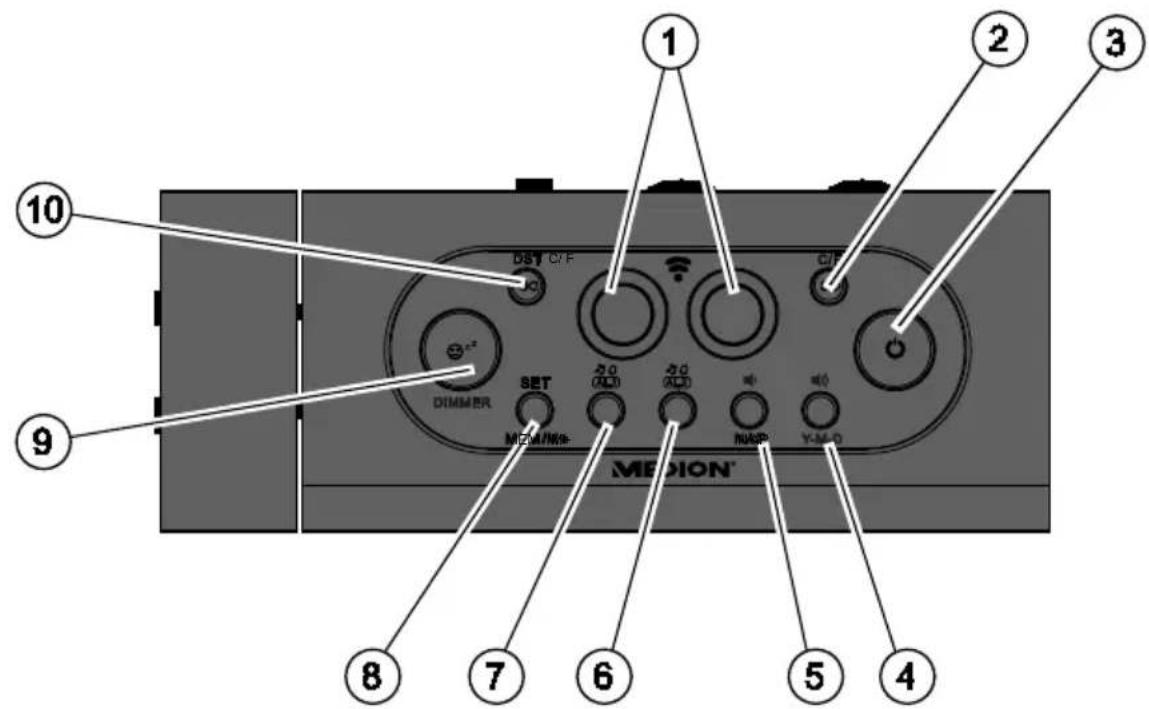

5.1. Bedienelemente der Oberseite

1 2 3 10 9 DST C/F SET DIMMER M2/M2/M3- 2.0 (AD) 2.0 (AD) M2/MP Y-M-O 8 7 6 5 4 MION

116 von 146

Nr.	Funktion Nr. Funktion
1	Infrarot-Sensoren 6		Taste ♪♀/AL.2 (Weckzeit 2 einstellen, aktivieren/deaktivieren)
2	Taste ◀C/F: Werte verringern, Sendersuche, Temperaturanzeige ändern	7	Taste ♪♀/AL.1 (Weckzeit 1 einstellen, aktivieren/deaktivieren)
3	Taste ⬆EIN/AUS)	8	Taste SET/MEM/M+ : Uhrzeit einstellen/Sender speichern/aufrufen
4	Taste ⬆Y-M-D: Lautstärke erhöhen/Anzeige des Jahres, Datums	9	Taste ⬆DIMMER: Wecksignal unterbrechen Einschlaf-Funktion verwenden, Displayhelligkeit einstellen
5	Taste ⬆NAP: Lautstärke verringern, NAP-Timer einstellen	10	Taste ▶DST: Werte ver ringern, Sendersuche, Sommerzeit einstellen

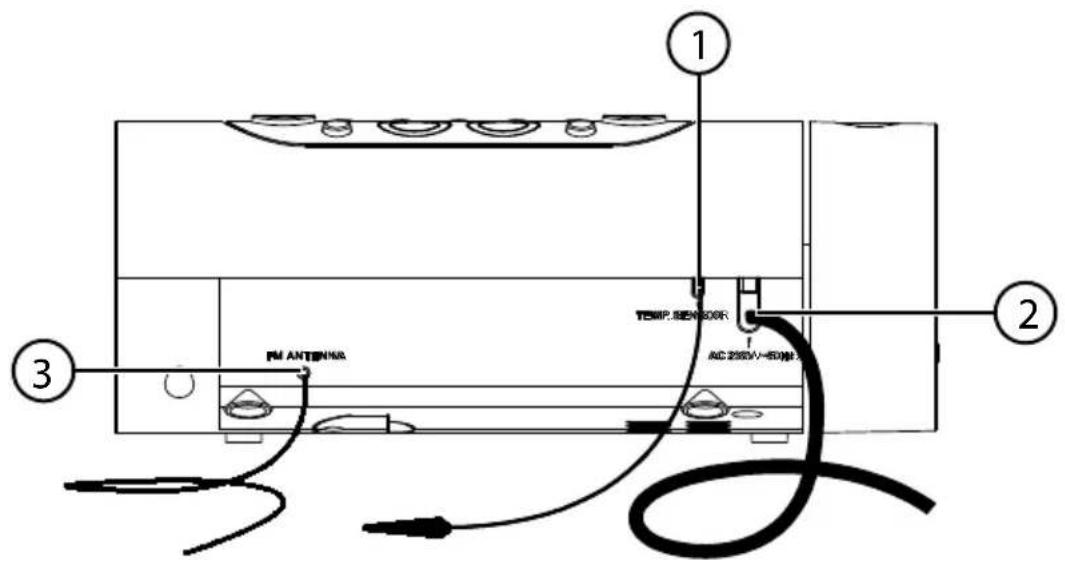

5.2. Bedienelemente der Rückseite

1 2 3 PM ANTENNA TEMP.820V-600R AC 225V~600A

Nr. Funktion

1 Temperatursensor

2 Netzkabel

3 Antenne

118 von 146

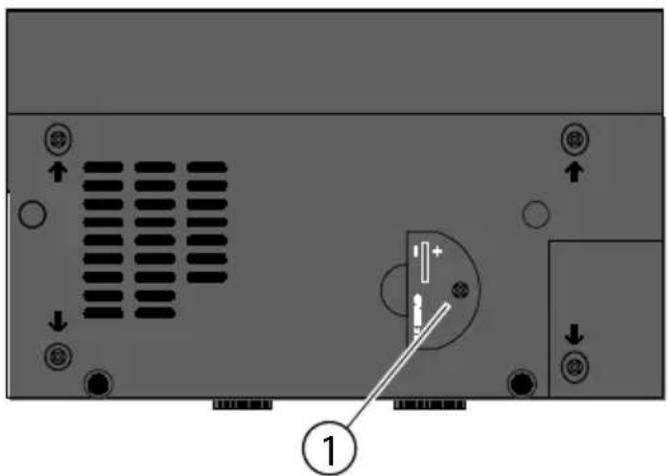

5.3. Bedienelemente der Unterseite

1 Fach für Backup-Batterie

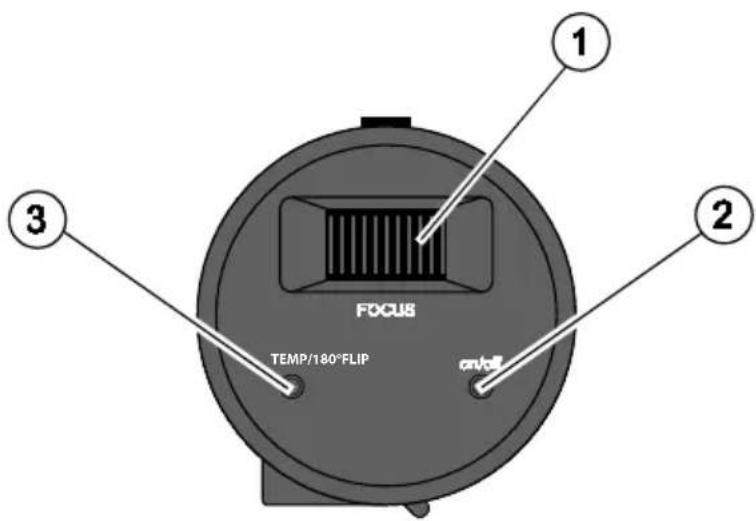

5.4. Bedienelemente der Projektionseinheit

FOCUS TEMP/180°FLIP on/kV ① ② ③

Nr.	Funktion
1	Einstellrad für Projektionsschärfe
2	Taste ON/OFF: Ein-/Ausschalten der Projektion
3	Taste TEMP/180° FLIP: Temperaturanzeige aufrufen, 180°-Projektion

120 von 146

6. Inbetriebnahme

6.1. Gerät aufstellen

Packen Sie alle Teile des Geräts aus.
Entfernen Sie sämtliches Verpackungs material.
Prüfen Sie den Lieferumfang.

▶ Verwahren Sie das Verpackungsmaterial vor dem Zugriff von Kindern geschützt.

▶ Stellen Sie das Gerät auf eine ebene, feste Unterlage.

6.2. Backup-Batterie einlegen

Damit die Uhrzeit, Weckzeit sowie die Radiosender gespeichert bleiben, wenn Sie das Gerät vom Netz nehmen, können Sie eine 3V Batterie (Typ CR2032; nicht im Lieferumfang enthalten) einlegen.

Ziehen Sie den Netzstecker heraus.

Legen Sie das Gerät vorsichtig mit der Frontseite nach unten auf eine weiche Oberfläche.
▶ Stellen Sie sicher, dass sich das Gerät in dieser Position nicht bewegt.
▶ Halten Sie das Gerät mit einer Hand fest.

121 von 146

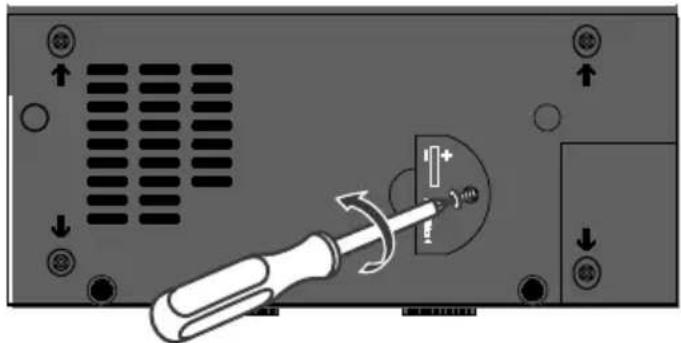

Lösen Sie die Schraube des Batteriefachdeckels mit einem Kreuzschlitz-Schraubendreher.

▶ Entfernen Sie den Batteriefachdeckel.
▶ Entfernen Sie die verbrauchte Knopfzelle.
▶ Setzen Sie eine Knopfzelle des Typs CR2032 polrichtig ein.

Die richtige Einbaulage der Backup-Batterie ist auf dem Batteriefachdeckel dargestellt.

▶ Schließen Sie das Batteriefach und verschließen Sie es mit der Schraube.
▶ Verbinden Sie den Netzstecker wieder mit einer Netzsteckdose 230 V \~ 50 Hz.

Stellen Sie die Uhr, wenn die Batterie bereits eingelegt ist, um die Uhrzeit bei Unterbrechung des Netzbetriebs im Speicher zu behalten.

122 von 146

6.3. Antenne positionieren

Das Antennenkabel ist bei der Lieferung zusammengerollt.

• Stellen Sie sicher, dass das Antennenkabel komplett entrollt ist.
• Bewegen Sie die Antenne langsam in verschiedene Richtungen.
  ▶ Wenn Sie den Radiosender gut empfangen, belassen Sie die Antenne in dieser Position.
  Um den Empfang zu verbessern, verändern Sie die Position der Antenne (FM) im Radiobetrieb.

6.4. Temperatursensor platzieren

Um die Raumtemperatur zu messen, vermeiden Sie zusätzliche Wärme- bzw. Kältezu fuhr im Bereich des Temperatursensors, z. B. durch direkte Sonneneinstrahlung, Heizungen, andere Geräte usw.

6.5. Gerät anschließen

Befolgen Sie die Sicher heits hinweise am Anfang dieser Anleitung.
▶ Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Netzsteckdose 230V\~ 50 Hz.

123 von 146

6.6. Gerät erstmals einschalten

Die Beleuchtung des Displays wird eingeschaltet. Alle Anzeigen im Display leuchten für zwei Sekunden.

Anschließend wird eine voreingestellte Uhrzeit und ein voreingestellter Tag angezeigt. Im rechten Bereich des Displays wird die aktuelle Temperatur angezeigt.

▶ Stellen Sie Uhrzeit und Datum ein, wie in folgenden Abschnitten beschrieben.

6.7. Datum und Uhrzeit einstellen

Drücken Sie die Taste SET MEM/M+ und halten Sie diese ca. zwei Sekunden gedrückt, bis die Anzeige der Jahreszahl blinkt.

Sie können jetzt den blinkenden Wert mit den Tasten ◀ oder ▶ ändern.

Wenn Sie den Wert nicht innerhalb von etwa 30 Sekunden ändern, wird wieder der ursprüngliche Wert angezeigt.

Um den Wert zu erhöhen, drücken Sie die Taste ▶ einmal.

Um den Wert zu verringern, drücken Sie die Taste ◀ einmal.

Um den Wert schnell zu ändern, halten Sie die Taste ◀ oder ▶ länger als zwei Sekunden gedrückt.

▶ Stellen Sie die ge wünschte Jahreszahl ein.
▶ Drücken Sie die Taste SET MEM/M+.

Das Datum wird angezeigt. Die Monatsanzeige blinkt.

▶ Stellen Sie den gewünschten Monat mit den Tasten ◀ oder ▶ ein.

▶ Drücken Sie die Taste SET MEM/M+.

Die Tagesanzeige blinkt.

▶ Stellen Sie den gewünschten Tag mit den Tasten ◀ oder ▶ ein.
▶ Drücken Sie die Taste SET MEM/M+.

Sie können die Uhrzeit in den 24-Stunden- oder den 12-Stunden-Modus einstellen.

Der aktuell eingestellte Modus blinkt.

▶ Stellen Sie den gewünschten Modus mit den Tasten ◀ oder ▶ ein.

▶ Drücken Sie die Taste SET MEM/M+.

Die Uhrzeit wird angezeigt. Die Stunden anzeige blinkt.

▶ Stellen Sie die gewünschte Stunde mit den Tasten ◀ oder ▶ ein.

▶ Drücken Sie die Taste SET MEM/M+.

Die Minutenanzeige blinkt.

▶ Stellen Sie die gewünschten Minuten mit den Tasten ◀ oder ▶ ein.

Drücken Sie die Taste SET MEM/M+.

Die eingestellte Uhrzeit wird angezeigt und ist gespeichert.

6.8. Temperaturanzeige einstellen

Sie können mit der Taste C/F auf der Geräteoberseite zwischen der Anzeige der Raumtemperatur in °C (Grad Celsius) und °F (Grad Fahrenheit) wechseln.

Drücken Sie die Taste C/F und halten diese für etwa drei Sekunden gedrückt. Im rechten Bereich des Displays wird die ausgewählte Temperatureinheit angezeigt.

6.9. Uhrzeit einer Zeitzone einstellen

Sie können mit der Taste DST auf der Geräteoberseite zwischen Mitteleuropäischer Zeit (MEZ) und Mitteleuropäischer Sommerzeit (MESZ) wechseln.

Um die Mitteleuropäische Sommerzeit einzustellen, drücken Sie die Taste DST und halten diese für etwa drei Sekunden gedrückt.

Die Mitteleuropäische Sommerzeit und ein Sonnensymbol werden angezeigt.

Um die Mitteleuropäische Zeit einzustellen, gehen Sie vor wie zuvor beschrieben.

Im Display wird die Mitteleuropäische Zeit angezeigt.

126 von 146

6.10. Anzeige einstellen

Sie können die Helligkeit der Anzeige in drei Stufen Ihren Wünschen anpassen.

Drücken Sie die Taste ©^z^2 / DIMMER mehrfach, bis sie die gewünschte Helligkeit des Display eingestellt haben.

7. Wecker verwenden

7.1. Weckzeit und Weckart einstellen

Sie können zwei verschiedene Weckzeiten (AL.1 und AL.2) einstellen. Zusätzlich können Sie festlegen, ob Sie durch das Radio oder durch Alarmtöne geweckt werden wollen.

Um die aktuell eingestellte Weckzeit anzuzeigen, drücken Sie die Taste AL.1 bzw. AL.2.

Im Display wird AL1 oder AL2 und die aktuelle Einstellung für die Weckzeit angezeigt.

Um die angezeigte Weckzeit zu ändern, gehen Sie wie folgt vor:

Drücken Sie die Taste AL.1 bzw. AL.2 und halten diese für zwei Sekunden gedrückt.

127 von 146

Die Stundenanzeige der Weckzeit blinkt.

▶ Stellen Sie die gewünschte Stunde mit den Tasten ◀ oder ▶ ein.
Drücken Sie die Taste AL.1 bzw. AL.2.

Die Minutenanzeige blinkt.

▶ Stellen Sie die gewünschten Minuten mit den Tasten ◀ oder ▶ ein.
▶ Drücken Sie die Taste AL.1 bzw. AL.2.

Folgende Weck-Einstellungen können Sie vornehmen:

• 1 – 7 Montag - Sonntag
• 1 – 5 wochentags: Montag - Freitag
- 6 – 7 am Wochenende: Samstag und Sonntag
• 1 – 1 an einem einzelnen Tag.

▶ Wenn ein einzelner Tag festgelegt werden soll, drücken Sie die Taste AL.1 bzw. AL.2. Ein Wochentag (1 bis 7) blinkt.
▶ Stellen Sie den gewünschten Wochentag mit den Tasten ◀ oder ▶ ein und be- stätigen Sie die Auswahl mit der Taste AL.1 bzw. AL.2.
Wählen Sie dann mit den Tasten ◀ oder ▶ das Wecksignal – Sie können zwischen Wecken durch Radio (Frequenz wird angezeigt, z. B. 88.7) oder einen Alarmton (BU) geweckt werden und bestätigen Sie die Auswahl mit der Taste AL.1 bzw. AL.2.

Wenn Sie das Wecken durch Radio gewählt haben, wird der zuletzt ausgewählte Sender abgespielt.

Stellen Sie nun die Lautstärke der Senderwiedergabe (1 bis 15) mit den Tasten ◀ oder ▶ ein und bestätigen Sie die Auswahl mit der Taste AL.1 bzw. AL.2.

Bei eingeschaltetem Wecker wird je nach gewähltem Wecksignal eines der folgenden Symbole angezeigt:

Symbol Wecksignal
	Aktuelles Radio-Programm
	Alarmton

7.2. Wecker einschalten

Für jede Weckzeit gibt es eine Taste auf der Geräteoberseite. Mit dieser können Sie den Wecker ein- und ausschalten.

Bei eingeschaltetem Wecker sehen Sie das Symbol für die entsprechende Weckzeit rechts auf dem Display.

7.3. Wecksignal unterbrechen (Snooze-Funktion)

Wenn Sie den Wecker eingeschaltet haben, hören Sie zur eingestellten Weckzeit das aktuelle Radio-Programm oder den Alarmton. Nach 30 Minuten verstummt das Wecksignal automatisch.

Wenn Sie das Wecksignal unterbrechen wollen, drücken Sie die Taste ^zz /DIM-MER.

Das Wecksignal wird ausgeschaltet. Nach neun Minuten hören Sie erneut das Wecksignal. Während aktiver Snooze-Funktion blinkt die Anzeige AL1 bzw. AL2.

7.4. Wecken beenden

▶ Drücken Sie die Taste AL.1 bzw. AL.2 oder die Taste ⏻.

Das Wecksignal wird beendet. Der Wecker bleibt bis zur nächsten Weckzeit eingeschaltet.

7.5. Wecker ausschalten

Um den Wecker auszuschalten, drücken Sie die Taste AL.1 bzw. AL.2 für ca. zwei Sekunden, bis die Anzeige AL1 bzw. AL2 nicht mehr angezeigt wird.

130 von 146

7.6. Datum anzeigen

Um das Jahr anzuzeigen, drücken Sie die Taste 🎨 / Y-M-D.
Um das Datum anzuzeigen, drücken Sie die Taste 📌/Y-M-D erneut.
Nach fünf Sekunden sehen Sie wieder die Uhrzeitanzeige.

8. Uhrzeit projizieren

Um die Uhrzeit gut sichtbar an Wand oder Decke dazustellen, muss der Raum abgedunkelt sein.

VORSICHT!

Verletzungsgefahr der Augen durch Blick in den Lichtstrahl!

Schauen Sie nie direkt in den Lichtstrahl.

Richten Sie den Lichtstrahl nie direkt auf Personen oder Tiere.

Drehen Sie die Projektionslinse in die gewünschte Richtung.

Die Projektionsdistanz beträgt ca. 0,9–2,7 m.

Um die Uhrzeit zu projizieren, drücken Sie die Taste ON/OFF der Projektions-einheit.
▶ Stellen Sie die Schärfe der Projektion mit dem Einstellrad der Projektionseinheit

131 von 146

ein.

Um die Uhrzeit gespiegelt anzuzeigen, drücken Sie die Taste TEMP/180° FLIP.
Um die Temperatur anzuzeigen, drücken Sie ca. zwei Sekunden die Taste TEMP/180° FLIP.
Um die Projektion der Uhrzeit abzuschalten, drücken Sie erneut die Taste ON/OFF.

9. Radio bedienen

Wickeln Sie die angeschlossene Wurfantenne für den UKW-Empfang ganz ab.

9.1. Ein- und ausschalten

Um das Radio einzuschalten, drücken Sie die Taste (EIN/AUS). Im Display wird die Frequenz des eingestellten Senders angezeigt und wechselt nach ca. fünf Sekunden zur Uhrzeitanzeige. Sie hören das aktuelle Programm.

Richten Sie ggf. die Wurfantenne für einen optimalen Empfang aus.

Um das Radio auszuschalten, drücken Sie die Taste (EIN/AUS).

132 von 146

9.2. Lautstärke einstellen

Sie können die Lautstärke mit den Tasten (leiser) oder (auter) einstellen.

9.3. Sender einstellen

▶ Stellen Sie die gewünschte Frequenz mit den Tasten ◀ oder ▶ ein. Die aktuell eingestellte Frequenz wird auf dem Display ange zeigt.

HINWEIS

Durch längeres Drücken (ca. 3 Sek.) der Tasten ◀ oder ▶ ist eine automatische Sendersuche bis zum nächstverfügbaren Sender möglich.

9.3.1. Sender speichern

Sie können bis zu 10 Radiosender speichern.

Wählen Sie mit den Tasten ◀ oder ▶ einen Radiosender.
Drücken und halten Sie die Taste SET MEM/M+ einige Sekunden.
Die Anzeige für den Speicherplatz blinkt.

Wählen Sie mit den Tasten ◀ oder ▶ den gewünschten Speicherplatz (P01 bis P10).

Drücken Sie die Taste SET MEM/M+ erneut, um den Speicherplatz zu be-

133 von 146

stätigen.

Wiederholen Sie den Vorgang wie oben beschrieben, um die nächsten Speicherplätze zu belegen.
Um die gespeicherten Sender während des Radiobetriebs aufzurufen, drücken Sie die Taste SET MEM/M+ mehrmals, bis der gewünschte voreingestellte Sender angezeigt wird.

9.4. Einschlaf-Funktion (sleep) verwenden

Sie können eine Zeit auswählen, nach der sich das Radio abschaltet. Folgende Zeiten stehen Ihnen zur Verfügung:

• 90 Minuten
- 60 Minuten
• 30 Minuten
• 15 Minuten

• OFF (Funktion aus).

▶ Schalten Sie das Radio ein.

Drücken Sie die Taste ©^z^Z / DIMMER mehrmals, bis die gewünschte Minutenzahl angezeigt wird.

Im linken Bereich des Displays wird SLP angezeigt. Das Radio wird nach Ablauf der

134 von 146

gewählten Zeit ausgeschaltet.

Um die Einschlaf-Funktion auszuschalten, drücken Sie die Taste (EIN/AUS). Die Anzeige SLP wird nicht mehr im Display angezeigt.

10. Infrarot-Sensor-Funktion

Sie können verschiedene Gerätefunktionen mit einer Handbewegung steuern.

Führen Sie die Handbewegung über den Infrarot-Sensoren des Geräts aus.

Ein Signalton bestätigt den Empfang des Signals.

10.1. Weckzeiten anzeigen

Bei ausgeschalteter Radiofunktion können Sie sich die Weckzeiten auf dem Display anzeigen lassen.

Um die erste Weckzeit anzuzeigen, bewegen Sie eine Hand für eine Sekunde über die Infrarot-Sensoren.

Sie hören einen Signalton. Die Weckzeit wird auf dem Display angezeigt.

Um die zweite Weckzeit anzuzeigen, wiederholen Sie die Handbewegung.

10.2. Einschlaf-Funktion (Sleep) aktivieren

Bei angeschaltetem Radio können Sie die Einschlaf-Funktion aktivieren.

Um die Einschlaf-Funktion zu aktivieren, bewegen Sie eine Hand für zwei Sekunden über die Infrarot-Sensoren.

Sie hören einen Signalton.

Sie können eine Zeit auswählen, nach der sich das Radio abschaltet. Folgende Zeiten stehen Ihnen zur Verfügung:

• 90 Minuten

• 60 Minuten

136 von 146

• 30 Minuten

• 15 Minuten.

- OFF (Funktion aus)

Drücken Sie die Taste z^z /DIMMER mehrmals, bis die gewünschte Minutenzahl angezeigt wird.

Im linken Bereich des Displays wird SLP angezeigt. Das Radio wird nach Ablauf der gewählten Zeit ausgeschaltet.

10.3. Frequenz anzeigen

Im Radiobetrieb können Sie sich die Radiofrequenz anzeigen lassen.

Um sich die Frequenz anzeigen zu lassen, bewegen Sie eine Hand für eine Sekunde über die Infrarot-Sensoren.

Sie hören einen Signalton. Die aktuelle Radiofrequenz wird auf dem Display angezeigt.

10.4. Wecksignal unterbrechen (snooze)

Bei aktiviertem Wecker können Sie das Wecksignal unterbrechen.

Um das Wecksignal zu unterbrechen, bewegen Sie eine Hand für eine Sekunde über die Infrarot-Sensoren.

137 von 146

Das Wecksignal wird ausgeschaltet. Nach neun Minuten hören Sie erneut das Wecksignal.

11. Gerät ausschalten

Um das Gerät auszuschalten, ziehen Sie den Netzstecker.

ACHTUNG!

Beschädigung des Geräts durch auslaufende Backup-Batterie.

Entfernen Sie die Backup-Batterie, wenn Sie das Gerät lange Zeit nicht an das Stromnetz anschließen.

12. Wartung und Reinigung

GEFAHR!

Gefahr eines Stromschlags!

Beachten Sie die Sicher heits hinweise am Anfang dieser Anleitung.

Öffnen Sie nie das Gerätegehäuse.

138 von 146

12.1. Gerät reinigen

ACHTUNG!

Schäden am Gerät durch statische Aufladung, falsche Reinigungsmittel oder das Eindringen von Flüssigkeiten!

Verwenden Sie nur ein leicht mit einem milden Reinigungsmittel ange feuchtetes Tuch oder ein Antistatik tuch.

Stellen Sie sicher, dass keine Flüssig keiten in das Gerät dringen.

Wischen Sie das Gerät regelmäßig mit einem leicht angefeuchteten Tuch oder einem Antistatiktuch ab.

13. Gerät abbauen und lagern

▶ Schalten Sie das Gerät aus.
▶ Entfernen Sie die Backup-Batterie.
▶ Verpacken Sie das Gerät in der Originalverpackung.
Lagern Sie das Gerät an einem trockenen Ort.

14. Mögliche Störungen

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.

Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Merkmal Ursache Abhilfe
Bei Radioempfang ist kein Ton zu hören.	Die Lautstärke ist zu niedrig.	Erhöhen Sie die Lautstärke.
Der Radio empfang ist gestört.	Der Sender wurde unabsichtlich verstellt.	Stellen Sie den Sender neu ein.
	Das Antennen signal ist zu schwach.	FM: Verändern Sie die Lage der Antenne.AM: Drehen Sie das Gerät oder stellen Sie dieses an einen anderen Platz.
	Störungen durch elektrische Geräte.	Stellen Sie das Gerät an einen anderen Platz.
Das Gerät reagiert nicht auf Betätigung der Tasten.	Es liegt eine elektrostatische Entladung vor.	Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker aus der Netzsteckdose. Entfernen Sie die Backup-Batterie. Legen Sie die Backup-Batterie nach einigen Sekunden wieder ein. Schließen Sie das Gerät nach einigen Sekunden wieder an.
Das Display zeigt nicht richtig an.	Es liegt eine Fehlfunktion vor.	Ziehen Sie das Netzkabel ab. Nehmen Sie das Gerät wieder ans Netz. Das Gerät wird auf diese Weise zurückgesetzt.

15. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

16. Technische Daten

Maße

(Breite, Durchmesser) ca. 185 mm, 70 mm

Gewicht ca. 0,425 kg

Stromversorgung230 V \~50 Hz

Backup-Batterie (nicht im

Lieferumfang enthalten)

Leistungsaufnahme5 Watt

Frequenzbereich:

FM (UKW) 87,5–108 MHz

Temperaturbereich für die

Innentemperaturanzeige

Projektionsreichweite ca. 90 – 270cm

Technische Änderungen vorbehalten!

Lithium-Knopfzelle DC 3V, CR2032

0 - 50°C / 32 - 122°F

17. Hinweise zur Konformitätserklärung

Hiermit erklärt die Medion AG, dass das Produkt MD 80024 mit den folgenden europäischen Anforderungen übereinstimmt:

• EMV-Richtlinie 2004/108/EG
• Niederspannungsrichtlinie 2006/95/EG
- Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.

Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.

18. Impressum

Copyright © 2015

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion.com/be/nl/service/start/ zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

145 von 146

MEDION®

BE

MEDION B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

Hotline: [phone]

Fax: [phone]

Bitte benutzen Sie das Kontaktformular unter:
