BEDIENUNGSANLEITUNG SBM 03 SANITAS

Tel.-Nr.: (0) 7374-915766

E-Mail: [e-mail]

DEUTSCH

Bitte lessen Sie diese Gebrauchsanweisung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

1. Kennenlernen

Das Handgelenk-Blutdruckmessgerät dient zur nicht-invasiven Messung und Überwachung arterieller Blutdruckwerte von erwachsenen Menschen.
Sie können damit schnell und einfach ihren Blutdruck messen, die Messwerte abspeichern und sich den Verlauf der Messwerte anzeigen setzen. Bei eventuell vorhandenen Herzrhythmusstörungen werden Sie gewarnt. Die ermittelten Werte werden nach WHO-Richtlinien eingestuft und grafisch beurteilt.

2. Wichtige Hinweise

Zeichenerklarung

In der Gebrauchsanweisung, auf der Verpackung und auf dem Typschild des Gerats und des Zubehors werden folgende Symbole verwendet:

	Vorsicht
	Hinweis Hinweis auf wichtige Informationen
	Gebrauchsanweisung beachten
	Anwendungsteil Typ BF
---	Gleichstrom
	Entsorgung gemäß Elektro- und Elektronik-Altgeräte EG-Richtlinie - WEEE (Waste Electrical and Electronic Equipment)
	Hersteller
Storage -20°C 55°C RH ≤95%	Zulässige Lagerungstemperatur und -luftfeuchtigkeit
Operating 5°C 40°C RH ≤90%	Zulässige Betriebstemperatur und -luftfeuchtigkeit
	Vor Nässe schützen
SN Serie	nummer
CE 0483	Die CE-Kennzeichnung beschinent die Konformität mit den grundlegenden Anforderungen der Richtlinie 93/42/EWG für Medizinprodukte.

Hinweise zur Anwendung

• Um eine Vergleichbarkeit der Werte zu gewährleisten, messen Sie ihren Blutdruck immer zu gleichen Tageszeiten.
• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus!
• Wenn Sie mehrere Messungen an einer Person durchfuhren möchten, warten Sie zwischen den einzelnen Messungen jeweils 5 Minuten.
• Mindestens 30 Minuten vor der Messung sollenn Sie nicht essen, trinken, rauchen oder sich körperlich betätigten.
• Wiederholen Sie die Messung im Falle zweifelhaft gemessener Werte.

Die von Ihnen selbst ermittelten Messwerte konnen nur zu ihrer Information dienen - sie ersetzen keine arztliche Untersuchung! Besprechen Sie ihre Messwerte mit dem Arzt, begründen Sie darauf auf keinen Fall eigene medizinische Entscheidungen (z.B. Medikamente und deren Dosierungen)!
- Verwenden Sie das Blutdruckmessgerät nicht bei Neugeborenen und Präeklampsie-Patientinnen. Vor Anwendung des Blutdruckmessgerätes in der Schwangerschaft empfehlen wir eine Abstimmung mit dem Arzt.
- Bei Einschränkungen der Durchblutung an einem Arm aufgrund chronischer oder akuter Gefäßerkrankungen (unter anderem Gefäßverengungen) ist die Genaugkeit der Handgelenksmessung eingeschränkt. Weichen Sie in thisum Fall auf ein am Oberarm messendes Blutdruckmessgerät aus.
- Erkrankungen des Herz-Kreislaufsystems können zu Fehlmessungen bzw. zu Beeinträchtigungen der Mess-genauigkeit führen. Ebenso der Fall ist dies bei sehr niedrigem Blutdruck, Diabetes, Durchblutungs- und Rhythmusstörungen sowie bei Schüttelfrost oder Zittern.
- Das Blutdruckmessgerätarf nicht im Zusammenhang mit einem Hochfrequenz-Chirurgiegerät verwendet werden.

• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Handgelenks.
• Beachten Sie, dass es während des Aufpumpens zu einer Funktionsbeeinträchtigung des betroffenen Gliedmaßes kommt kann.
  Die Blutzirkulationarf durch die Blutdruckmessung nichtunnotig Lange unterbunden werden.Bei einer Fehlfunktion des Gerates behmen Sie die Manschette vom Arm ab.
• Verhinder Sie einen anhaltenden Druck in der Manchette sowie früige Messungen. Eine dadurch resultierende Beeinträchtigung des Blutflusses kann zu Verletzungen führen.
• Achten Sie darauf, dass die Manschette nicht an einem Arm angelegt wird, dessen Arterien oder Venen in medizinischer Behandlung sind, z.B. intravaskulärer Zugang bzw. eine intravaskuläre Therapie oder ein arteriovenöser (A-V-) Nebenschluss.
• Legen Sie die Manschette nicht bei Personen an, die eine Brustamputation hatten.
• Legen Sie die Manschette nicht über Wunden an, daß zu weiteren Verletzungen führen kann.
• Sie können das Blutdruckmessgerät ausschließlich mit Batterien betreiben.

Die Abschaltautomatik schaltet das Blutdruckmessgerät zur Schonung der Batterien aus, wenn innerhalb 1 Minute keine Taste betätig wird.
- Das Gerät ist nur für den in dieser Gebrauchsanweisung beschriebenen Zweck vorgesehen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder falschen Gebrauch verursacht wurden.

Hinweise zur Aufbewährung und Pflege

• Das Blutdruckmessgerät besteht aus Prazisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und Lebensdauer des Gerätes hangt ab vom sorgfälligen Umgang:

• Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung.

• Lassen Sie das Gerät nicht fallen.

• Benutzen Sie das Gerät nicht in der Höhe von starken elektromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen.

• Verwenden Sie nur die mitgelieferte oder originale Ersatz-Manschetten. Ansonsten werden falsche Messwerte ermittelt.

• Drücken Sie nicht auf Tasten, solange die Manschette nicht angelegt ist.

• Falls das Gerät über einen längeren Zeitraum nicht benutzt wird, wird empfohlen die Batterien zu entfern.

Hinweise zu Batterien

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Produkte für Kleinkinder unerreichbar auf. Werde eine Batterie verschlukt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander genommen, in Feuer geworfen oder kurzgeschlossen werden.
• Nehmen Sie die Batterien aus dem GerätHEREAUS, wenn.
  these verbraucht sind oder Sie das GerätLanger nicht benutzten. So vermeiden Sie Schaden, die durch Auslaufen entstehen konnen. Ersetzen Sie immer alle Batterien gleichzeitig.
• Benutzen Sie keine verschiedene Batterie-Typen, Batterie-Marken oder Batterien mit unterschiedlicher Kapazität. Verwenden Sie vorzugsweise Alka line-Batterien.

Hinweise zu Reparatur und Entsorgung

• Batterien gehoren nicht in den Hausmull.itte entsorgen Sie die verbrauchten Batterien an den darauf vorgesehenen Sammelstellen.
• Offnen Sie nicht das Gerät. Bei nicht beachten erlischt die Garantie.
• Das Gerät darf nicht selbst repariert oder justiert werden. Eine einwandfrei Funktion ist in dieser Fall nicht mehr gewährleistet.
• Reparaturen dürfen nur vom Kundenservice oder autorisierten Handlern durchgeführt werden. Prüfen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.
• Bitte entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sichitte an die für die Entsorgung zuständigeCOMMUNALE Behörde.

3. Gerätebeschreibung

1. Display
2. Speichertaste M
3. START/STOPP-Taste
4. Batteriefachabdeckung
5. Handgelenksmanschette

Anzeigen auf dem Display:

1. Uhrzeit und Datum
2. Systolischer Druck
3. Diastolischer Druck
4. Einheit mmHg
5. Ermittelter Pulswert
6. Symbol Puls
7. Nummer des Speicherplatzes
8. Pfeil aufpumpen, Luft ablassen
9. Symbol Batteriewechsel
10. Symbol Herzrhythmusstörung
    11.WHO-Einstufung

4. MessungVBorbereiten

Batterie einlagen

• Entfernen Sie den Deckel des Batteriefaches auf der linken Seite des Gerätes.
• Legen Sie zwei Batterien vom Typ 1,5 V Micro (Alka line Type LR 03) ein.

Achten Sie unbedingt darauf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt werden. Verwenden Sie keine wiederaufladbaren Akkus.

• Schlieben Sie den Batteriefachdeckel wieder sorgfátig.

Wenn das Symbol Batteriewechsel cheint, ist keine Messung mehr möglich und Sie müssen alle Batterien erneuern.

Verbrauchte Batterien gehören nicht in den Hausmüll. Entsorgen Sie diese über ihren Elektrofachhändler oder ihre örtliche Wertstoff-Sammelstelle. Dazu sind Sie gesetzlich verpflichtet.

Hinweis: These Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb: Batterie enthalt Blei, Cd: Batterie enthalt Cadmium, Hg: Batterie enthalt Quecksilber.

Datum und Uhrzeit einstellen

Sie sollen den Datum und Uhrzeit unbedingt einstellen. Nur so konnen Sie ihre Messwerte correkt mit Datum und Uhrzeit speichern und später abrufen.

Die Uhrzeit wird im 24-Stunden-Format dargestellt.

Hinweis: Wenn Sie die Taste M gedrück halten, können Sie die Werte schneller einstehen.

• Drucken Sie gleichzeitig und M-Taste. Monat beginnnt zu blinken. Stellen Sie mit der TasteM den Monat 1 bis 12 ein und bestätigten Sie mit.
• Stellen Sie Tag, Stunde und Minute ein und bestätigen Sie jeweils mit

5. Blutdruck messen

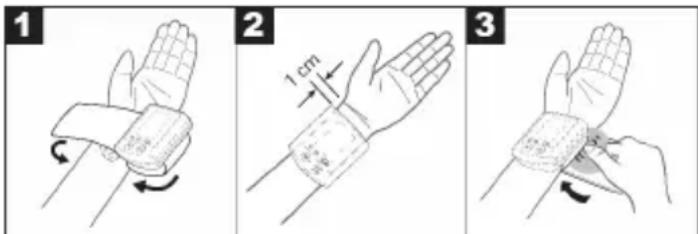

Manschette anlagen

• EntblöBen Sie Ihr linkes Handgelenk. Achten Sie daraufuf, dass die Durchblutung des Arms nicht durch zu ange Kleidungsstücke oder Ähnliches eingeingt ist. Legen Sie die Manschette auf der Innenseite Ihres Handgelenkes an.
• Schlieben Sie die Manschette mit dem Klettverschluss, sodass die Oberkante des Gerates ca. 1 cm unter dem Handballen sitzt.
  Die Manschette muss eng um das Handgelenk anliegen, daß aber nicht einschnüren.

Achtung: Das Gerätarf nur mit der Original-Man-schette betriebenen werden.

Richtige Körperhaltung einnehmen

• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus! Ansonsten kann es zu Abweichungen kommt.
• Sie können die Messung im Sitzen oder im Liegen durchfuhren. Sitzen Sie zur Blutdruckmessung bequem. Lehnen Sie Rücken und Arme an. Kreuzen Sie die Beine nicht. Stellen Sie die Fuß flach auf den Boden.

Stützen Sie ihren Arm unbedingt ab und winkeln ihn an. Achten Sie in jedem Fall daraufuf, dass sich die Manschette in Herzhöhe befindet. Ansonsten kann es zu erheblichen Abweichungen kommt. Entspannen Sie ihren Arm und die Handflächen.

• Um das Messergebnis nicht zu verfüllschen, ist es wichtig, sich während der Messung ruhig zu verhalten und nicht zu sprechen.

Blutdruckmessung durchfuhren

• Starten Sie das Blutdruckmessegerät mit der Taste
• Vor der Messung wird kurz das letzte gespeicherte Messergebnis angezeigt. Sollte sich keine Messung im Speicher befinden, zeigt das Gerät jeweils den Wert an.

Die Manschette wird automatisch aufgepumpt. Der Manschetten-Luftdruck wird langsam abgelassen. Bei einer bereits zu erkennenden Tendenz zu hohem Blutdruck wird nochmals nachgepumpt und der Manschettendruck nochmals erhöht. Sobald ein Puls zu erkennen ist, wird das Symbol Puls angegeben.
- Die Messergebnisse Systolischer Druck, Diastolischer Druck und Puls werden angezeigt.
- Sie können die Messung jederzeit durch das Drucken der GTaste abbrechen.
- Ererscheint wenn die Messung nicht ordnungsgemäß durchgeführt werden konnte. Beachten Sie das Kapitel Fehlermeldung/Fehlerbehebung in dieser Gebrauchsanweisung und wiederholen Sie die Messung.
- Das Messergebnis wird automatisch abgespeichert.

Ergebnisse beurteilen

Herzrhythmusstörungen:

Dieses Gerät kann während der Messung eventuelle Störungen des Herzrhythmus identifizieren und weist gegeben falls nach der Messung mit dem Symbol (♥), daraufhin.

Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, annormal ist. Die Symptome (ausge

lassene oder vorzeitige Herzschläge, langsamer oder zu schneller Puls) konnen u.a. von Herzerkrankungen, Alter, körperliche Veranlagung, Genussmittel im Übermaß, Stress oder Mangel an Schlaf herrhren. Arrhythmie kann nur durch eine Untersuchung bei ihrem Arzt festgestellt werden.

Wiederholen Sie die Messung, wenn das Symbol (♥), nach der Messung auf dem Display angezeigt wird.itte achten sie darauf, dass Sie sich 5 Minuten ausruhen und während der Messung nicht sprechen oder bewegen. Solle das Symbol (♥)erscheinen, wenden Sie sichitte an ihren Arzt. Selfstdiagnose und -behandlung aufgrund der Messergebnisse konnen gefährlich sein. Befolgen Sie unbedingt die Anweisungen Ihres Arztes.

WHO-Einstufung:

Gemäß den Richtlinien/Definitionen der Weltgesundheitsorganisation (WHO) und neuester Erkenntnisse halten sich die Messergebnisse gemäß nachfolgender Tabelle einstufen und beurteilen.
These Standardwerte dieren jedoch lediglich als allgemeine Richtlinie, da der individuelle Blutdruck bei verschiedenen Personen und entsprechenden Altersgruppen usw. abweicht.
Es ist wichtig, dass Sie ihren Arzt in regelmäßigen Abständen zu Rate ziehen. Ihr Arzt teilt Ohnen ihre individuellen Werte für einen normalen Blutdruck sowie den

Bereich der Blutdruckwerte Systole	(in mmHg) Diastole	(in mmHg) Maßnahme
Stufe 3: starke Hypertonie ≥180 ≥110	einen Arzt aufsuchen
Stufe 2: mittlere Hypertonie 160-179	100-109 einen Arzt aufsuchen
Stufe 1: leichte Hypertonie 140-159 90-99 regelmäßige Kontrolle beim Arzt
Hoch normal	130-139 85-89 regelmäßige Kontrolle beim Arzt
Normal	120-129 80-84 Selfbstkontrolle
Optimal	<120 <80	Selbstkontrolle

Quelle: WHO, 1999
Wert mit, ab dem die Höhe des Blutdrucks als gefährlich einzustufen ist.
Die Balkengrafik im Display und die Skala auf dem Gerät geben an, in welchem Bereich sich der ermittelte Blutdruck befindet.
Sollte sich der Wert von Systole und Diastole in zwei unterschieden WHO-Bereichen befinden (z.B. Systole im Bereich „Hoch normal" und Diastole im Bereich „Normal") dann zeigtlichen die graphische WHO Einteilung auf dem Gerät immer den hohenen Bereich an, im beschriebenen Beispiel „Hoch normal".

6. Messwerte speichern, abrufen und loschen

• Die Ergebnisse jeder erfolgreichen Messung werden zusammen mit Datum und Uhrzeit abgespeichert.

Bei mehr als 60 Messdaten gehen die jeweils altesten Messdaten verloren.

• Um Messergebnisse wieder abzurufen, drücken Sie die Speichertaste M. Das Gerät zeigt zunachst die Anzahl der belegten Speicherplätze an und wechselt dann automatisch zum letzten abgespeicherten Messergebnis. Durch weiteres Drücken der Speichertaste M werden die jeweils letzten Messwerte mit Datum, Uhrzeit und grafischer WHO-Einteilung angezeigt.

• Sie können den Speicher loschen indem Sie die Speichertaste M 3 Sekunden drucken.

7. Fehlermeldung/Fehlerbehebung

Bei Fehlern erscheint auf dem Display die Fehlermeldung Er.

Fehlermeldungen können auftreten, wenn

• der systolische oder diastolische Druck nicht gemessen werden konnte (Erbzw. ersebint im Display),
• der systolische oder diastolische Druck außerhalb des Messbereichs liegt (H.bzw. Larscheint im Display),
• die Manschette zu stark bzw. zu schwach angelegt ist (Erbzw. Erschein im Display),
  der Aufpumpdruck hoher als 300mmHg ist (Erebscheint im Display),
  das Auf pumpen langer als 160 Sekunden dauert (Erscheint im Display),
• ein System- oder Gerätefehler vorliegt (ErR ErO Er7 oder EeBcheint im Display),
  die Batterien fast verbraucht sind

Wiederholen Sie in diesen Fällen die Messung. Setzen Sie gegebenfalls die Batterien neu ein oder ersetzen Sie diese.

Technischer Alarm-Beschreibung

Sollte der gemessene Blutdruck (systolisch oder diastolisch) außerhalb der im Abschnitt Technische Angaben angegebenen Grenzen liegen, erscheint auf dem Display

der technische Alarm in Form der Anzeige H, bzw. Lo In diesen Fall sollenn Sie einen Arzt aufsuchen bzw. die Richtigkeit Ihr Bedienvorgänge überprüfen.

Die Grenzwerte für den technischen Alarm sind ab Werk fest eingestellt und können nicht angepasst oder deaktiviert werden. Diese Alarmgrenzwerten wird im Rahmen der Norm IEC 60601-1-8 untergeordnete Priorität beigemessen.

Der technische Alarm ist ein nicht selbstaltender Alarm und muss nicht zurückgesetzt werden. Das auf dem Display angezeigte Signal verschwindet nach rund 8 Sekunden automatisch.

8. Reinigung und Pflege

• Reinigen Sie Ihr Blutdruckmessgerät vorsichtig nur mit einem leicht angefeuchteten Tuch.
• Verwenden Sie keine Reinigungsd- oder Lösungsmittel.
• Sie * dürfen das Gerät auf keinen Fall unter Wasser halt , da sonst Flüssigkeit eindringen kann und das Gerät beschädigt.
• Stellen Sie keine schweren Gegenstände auf das Gerät.

9. Technische Angaben

Modell-Nr. SBM 03

Messmethode Oszillometrisch, nicht invasive Blutdruckmessung am Hand- gelenk
Messbereich Manschetendruck 0-300 mmHg, systolisch 60-260 mmHg, diastolisch 40-199 mmHg, Puls 40-180 Schläge/Minute
Genaugkeit der Anzeige	systolisch ± 3 mmHg, diastolisch ± 3 mmHg, Puls ± 5 % des angezeigten Wer- tes
Messunsicherheit max. zulässige Standardabwei- chung gemäß klinischer Prüfung: systolisch 8 mmHg / diastolisch 8 mmHg
Speicher 60 Speicherplätze
Abmessungen L 84 mm x B 62 mm x H 30 mm
Gewicht Ungebung 112 g (ohne Batterien)
Manschettengröbe 14,0 bis 19,5 cm
Zul. Betriebs- bedingungen	+5 °C bis +40 °C, ≤ 90 % relative Luftfeuchte (nicht kondensierend)

Zul. Aufbewährungs- bedingungen	-20 °C bis +55 °C, ≤ 95% rela- tive Luftfeuchte, 800 – 1050 hPa Umgebungsdruck
Stromversorgung	2x1,5V — — AAA Batterien
Batterie-Lebens- dauer	Für ca. 180 Messungen, je nach Höhe des Blutdrucks bzw. Auf- pumpdruck
Zubeñor Gebrauchsanweisung, 2 x 1,5 V AAA Batterien, Aufbewahrungsbox
Klassifikation Interne Versorgung, IPX0, kein AP oder APG, Dauerbetrieb, Anwen- dungsteil Typ BF

Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungsründen vorbehalten.

• Dieses Gerät entspricht der europäischen Norm EN60601-1-2 und unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit.itte beachten Sie darauf, dass tragbare und mobile HF-Kommunikationseinrichtungen these Gerät beeinflussen konnen. Genauere Angaben konnen Sie unter der angegebenen Kundenservice-Adresse anfordern oder am Ende der Gebrauchsanweisung nachlesen.

• Das Gerät entspricht der EU-Richtlinie für Medizinprodukte 93/42/EC, dem Medizinproduktegesetz und den Normen EN1060-1 (nicht invasive Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen), EN1060-3 (nicht invasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme) und IEC80601-2-30 (medizinische elektrische Geräte Teil 2-30: Besondere Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungs-merkmale von automatisierten nicht invasiven Blutdruckmessgeräten).
  Die Genauigkeit theses Blutdruckmessgerätes wurde sorgfältig geprüft und wurde im Hinblick auf eine lange nutzbare Lebensdauer entwickelt.

Bei Verwendung des Gerätes in der Heilkunde sind Messtechnische Kontrollen mit geeigneten Mitteln durchzuführen. Genaue Angaben zur Überprüfung der Genauigkeit können unter der Service-Adresse angefragt werden.

10. Garantie

Wir leisten 2 Jahre Garantie für Material- und Fabrikationsfehler des Produktes. Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedi-nung beruhen,
• für Verschleißteile,
• für Mengel, die dem Kunden bereits beim Kauf besteht.
• bei Eigenverschulden des Kunden.

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der Hans Dinslage GmbH, Riedlinger Str. 28, 88524 Utenweiler, Germany geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeraumt.
