BEDIENUNGSANLEITUNG SBM 06 SANITAS

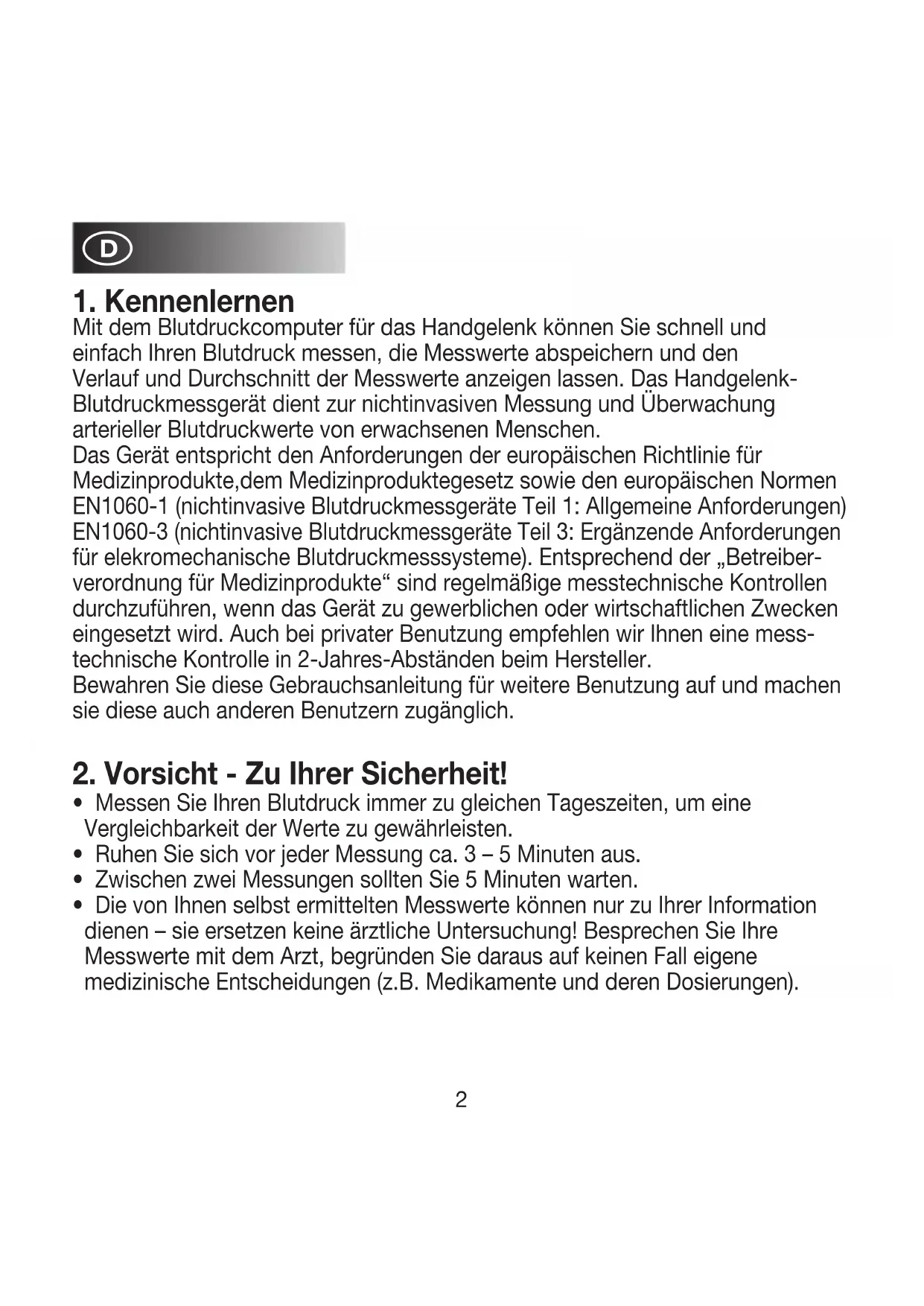

Mit dem Blutdruckcomputer für das Handgelenk können Sie schnell und einfach Ihren Blutdruck messen, die Messwerte abspeichern und den Verlauf und Durchschnitt der Messwerte anzeigen lassen. Das Handgelenk- Blutdruckmessgerät dient zur nichtinvasiven Messung und Überwachung arterieller Blutdruckwerte von erwachsenen Menschen. Das Gerät entspricht den Anforderungen der europäischen Richtlinie für Medizinprodukte,dem Medizinproduktegesetz sowie den europäischen Normen EN1060-1 (nichtinvasive Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen) EN1060-3 (nichtinvasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elekromechanische Blutdruckmesssysteme). Entsprechend der „Betreiber- verordnung für Medizinprodukte“ sind regelmäßige messtechnische Kontrollen durchzuführen, wenn das Gerät zu gewerblichen oder wirtschaftlichen Zwecken eingesetzt wird. Auch bei privater Benutzung empfehlen wir Ihnen eine mess- technische Kontrolle in 2-Jahres-Abständen beim Hersteller. Bewahren Sie diese Gebrauchsanleitung für weitere Benutzung auf und machen sie diese auch anderen Benutzern zugänglich.

2. Vorsicht - Zu Ihrer Sicherheit!

• Messen Sie Ihren Blutdruck immer zu gleichen Tageszeiten, um eine Vergleichbarkeit der Werte zu gewährleisten.

• Ruhen Sie sich vor jeder Messung ca. 3 – 5 Minuten aus.

• Zwischen zwei Messungen sollten Sie 5 Minuten warten.

• Die von Ihnen selbst ermittelten Messwerte können nur zu Ihrer Information dienen – sie ersetzen keine ärztliche Untersuchung! Besprechen Sie Ihre Messwerte mit dem Arzt, begründen Sie daraus auf keinen Fall eigene medizinische Entscheidungen (z.B. Medikamente und deren Dosierungen).

• Bei Einschränkungen der Durchblutung an einem Arm auf Grund chronischer oder akuter Gefäßerkrankungen (unter anderem Gefäßverengungen), ist die Genauigkeit der Hangelenksmessung eingeschränkt. Weichen Sie in diesem Fall auf ein am Oberarm messendes Blutdruckmessgerät aus.

• Es kann zu Fehlmessungen bei Erkrankungen des Herz-Kreislaufsystems kommen, ebenso bei sehr niedrigem Blutdruck, Durchblutungs- und Rhythmusstörungen sowie bei weiteren Vorerkrankungen.

• Das Blutdruck-Messgerät besteht aus Präzisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und Lebensdauer des Gerätes hängt ab vom sorgfältigen Umgang: - Sie sollten das Gerät vor Stößen schützen und nicht fallen lassen. - Vor Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung schützen. - Nicht in der Nähe von starken elektromagnetischen Feldern benutzen, also fern halten von Funkanlagen oder Mobiltelefonen.

• Drücken Sie nicht auf Tasten, solange die Manschette nicht angelegt ist.

• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Handgelenks.

• Falls das Gerät über einen längeren Zeitraum nicht benutzt wird wird empfohlen die Batterien zu entfernen.

• Batterien dürfen nicht in die Hände von Kindern gelangen und gehören nicht in den Hausmüll.

• Bitte entsorgen Sie die verbrauchten Batterien an den dafür vorgesehenen Sammelstellen.

• Öffnen Sie nicht das Gerät. Bei nicht beachten erlischt die Garantie. Das Gerät darf nicht selbst repariert oder justiert werden. Eine einwandfreie Funktion ist in diesem Fall nicht mehr gewährleistet.

• Dieses Gerät entspricht der europäischen Norm EN60601-1-2 und unter- liegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagneti- schen Verträglichkeit. Bitte beachten Sie dabei, dass tragbare und mobi- le HF-Kommunikationseinrichtungen dieses Gerät beeinflussen können. Genauere Angaben können Sie unter der angegebenen Kundenservice- Adresse anfordern.4

3. Tabelle zur Klassifikation von Blutdruckwerten

(Maßeinheit mmHg) für Erwachsene: Bereich Systole Diastole Maßnahme Hypotonie niedriger als 105 niedriger als 60 Kontrolle beim Arzt (erniedrigter Blutdruck) Normalbereich zwischen 105 und 120 zwischen 60 und 80 Selbstkontrolle Prähypertensiver zwischen 120 und 140 zwischen 80 und 90 Kontrolle beim Arzt Blutdruckbereich (*) Hypertonie – zwischen 140 und 160 zwischen 90 und 100 Konsultation Ihres Bluthochdruck Grad I Arztes Hypertonie – höher als 160 höher als 100 Konsultation Ihres Bluthochdruck Grad II Arztes (*) Blutdruckbereich der in einen Bluthochdruck übergehen kann Adapted from JNC 20035

4. Beschreibung des Geräts:

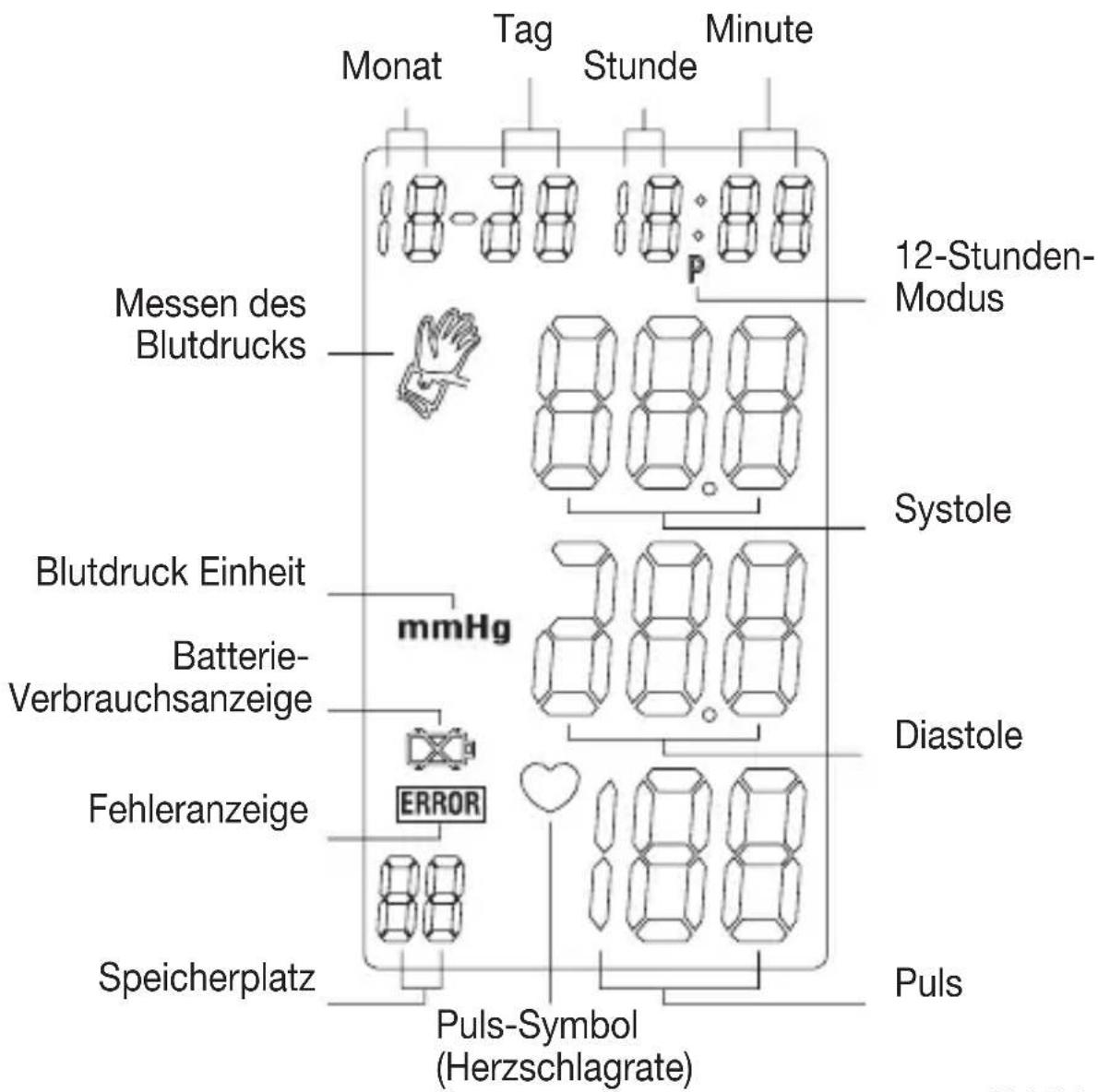

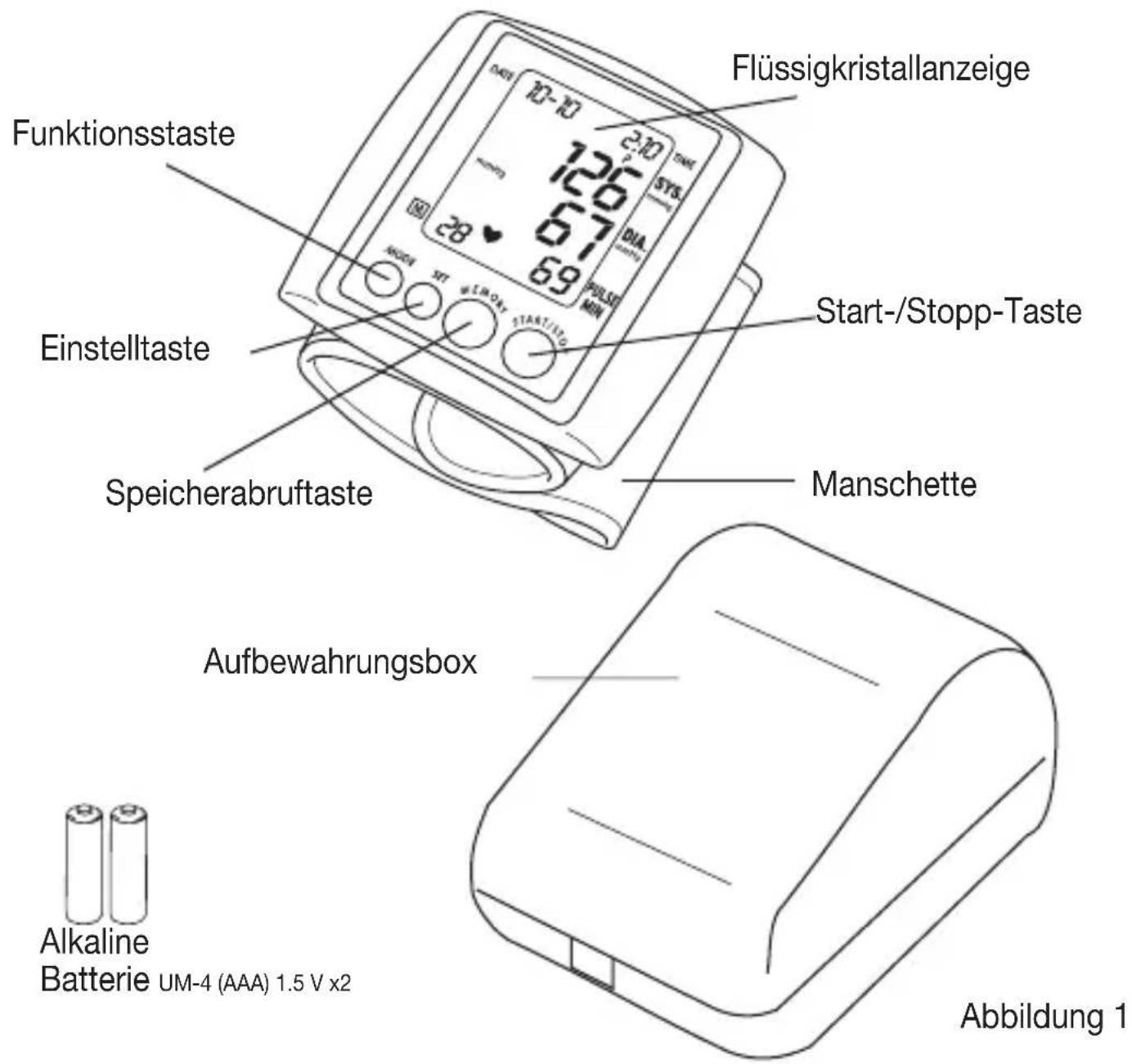

A. Benennung der Teile Einstelltaste Flüssigkristallanzeige Start-/Stopp-Taste Speicherabruftaste Manschette Abbildung 1 Alkaline Batterie UM-4 (AAA) 1.5 V x2 Funktionsstaste Aufbewahrungsbox6 B. Beschreibung der Anzeigesymbole 12-Stunden- Modus Messen des Blutdrucks Blutdruck Einheit Batterie- Verbrauchsanzeige Fehleranzeige Speicherplatz Puls-Symbol (Herzschlagrate) Systole Diastole Puls Monat Tag Stunde Minute Abbildung 26. Die Manschette am Handgelenk anlegen A. Die Manschette am linken Handgelenk anlegen. a Das Display des Messgerätes muss sich auf der Seite der Handfläche des Handgelenks befinden. b Achten Sie darauf, dass das Handgelenk unbekleidet ist. B. Die Manschette fest um das Handgelenk legen. a Schließen Sie die Manschette mit dem Klettverschluss, so dass die Oberkante des Gerätes ca. 10 mm unter dem Handballen sitzt. b Nicht gewaltsam an der Manschette ziehen. Die Manschette nicht zu eng anlegen.

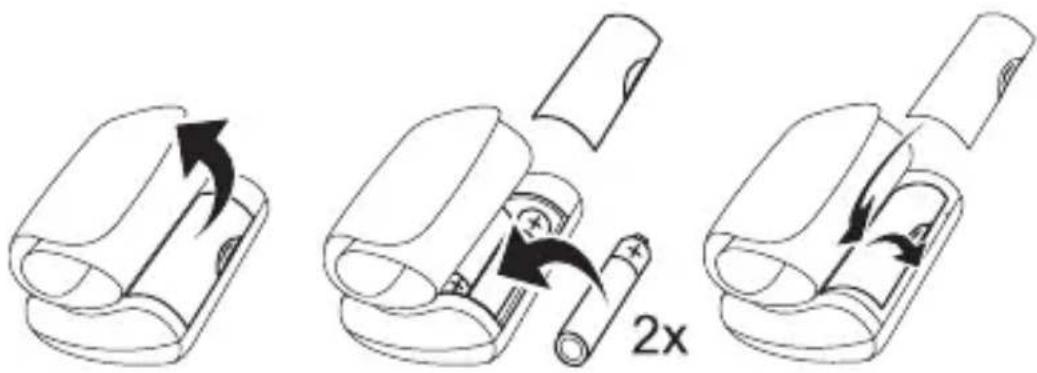

5. Auswechseln der Batterien

Den Deckel des Batteriefachs auf der Unterseite des Messgerätes entfernen und die Batterien wie angezeigt in das Batteriefach einsetzen. Dabei unbedingt auf die Pole + und - der Batterien achten.

Abbildung 3 Abbildung 4 Abbildung 4-18

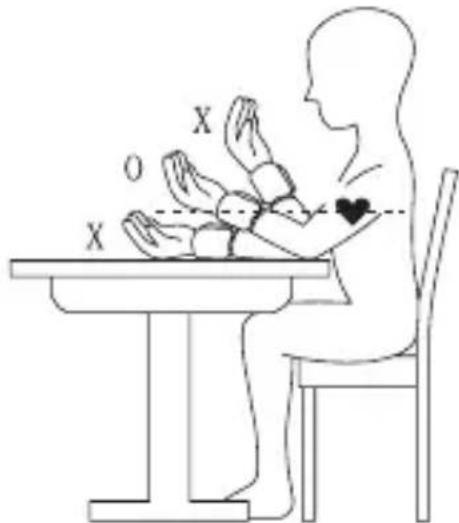

7. Richtige Körperhaltung beim Messen

Um möglichst genaue Messwerte zu erhalten, muss unbedingt darauf geachtet werden, dass sich die Manschette auf derselben Höhe wie das Herz befindet. Befindet sich die Manschette höher oder niedriger als das Herz, führt dies zu Abweichungen von den genauen Messwerten. Den Blutdruck beim Sitzen messen: a Den Ellbogen auf eine Tischfläche oder andere Flächen stützen. b Den Arm zum richtigen Positionieren auf die Armlehne legen, sodass sich die Manschette möglichst auf derselben Höhe wie das Herz befindet. c Entspannen Sie Ihre Hand; die Handfläche muss nach oben zeigen. Während dem Messen nicht bewegen oder reden.

8. Beschreibung der Symbole im Display

Dieses Symbol erscheint während dem Messen, wenn der Puls erfasst wird. Dieses Symbol erscheint, wenn die Batterie bald voll- ständig verbraucht ist. Während der Messung nicht bewegen oder reden. Beide Batterien durch neue ersetzen. Beim Einsetzen auf die Pole +/- der Batterien achten. Symbol

Bedingung/Ursache Maßnahme Batterien auswechseln Abbildung 59 Dieses Symbol erscheint, wenn der Blutdruck nicht genau gemessen werden konnte. Erneut die Sart/Stopp-Taste drücken und nochmals messen. Die Manschette muß entsprechend der Bedienungsanleitung um das Handgelenk gewickelt sein. Die Hand entspannen. Während dem Messen nicht bewegen oder reden. Auf die richtige Körperhaltung achten. Erscheint während der gan- zen Zeit, bis die Messung beendet ist. Meßfehler Messen des Blutdrucks Symbol

Bedingung/Ursache Maßnahme

9. Anleitung zum Messen

A. Einsetzen der Batterien: a Den Deckel des Batteriefachs entfernen. b Beim Einsetzen der Batterien auf die im Fach angegebene Polarität ach

ten (Abbildung 3). c Sämtliche LCD-Segmente werden im Display 3 Sekunden lang aktiviert. d Anzeige: Monat 1, Tag 1, Stunde 12, Minute 0. B. Einstellen des Datums und der Uhrzeit: a Die MODE-Taste drücken („Monat“ beginnt zu blinken). Zum Einstellen des richtigen Monats (1,2,3,... 12) die SET-Taste drücken. b Erneut die MODE-Taste drücken („Tag“ beginnt zu blinken). Zum Einstellen des richtigen Tags die SET-Taste drücken.10 c Erneut die MODE-Taste drücken („Stunde“ beginnt zu blinken). Zum Einstellen der richtigen Stunde die SET-Taste drücken. Die Uhrzeit wird im 12-Stunden-Format angezeigt, d.h. eine Uhrzeit ab 13:00 Uhr wird mit 01p:00 angezeigt. d Erneut die MODE-Taste drücken („Minute“ beginnt zu blinken). Zum Einstellen der richtigen Minute (1,2,3,... 59) die SET-Taste drücken. e Zum Schalten auf die normale Uhrzeit erneut die MODE-Taste drücken (die Ziffern des Monats, Tags, der Stunde und Minute erscheinen im Display). C. Schritte zum Messen des Blutdrucks: a Die Manschette am Handgelenk anlegen (s. Abschnitt „Die Manschette am Handgelenk anlegen“, wie in Abb. 4 + 4-1 gezeigt).

Setzen Sie sich auf einen Stuhl und nehmen Sie eine gerade Körperhaltung ein (siehe Abschnitt „Richtige Körperhaltung“, wie in Abb. 5 gezeigt). c Wählen Sie zunächst mit der Set-Taste den Speicherplatz (No1, No2 oder No3). Drücken Sie dann die Start/Stopp-Taste. Nach dem Selbsttest mit der kompletten Displayanzeige zeigt das Gerät automatisch noch einmal den gewählten Speicherplatz an und startet danach automatisch die Messung. Der Manschettendruck erhöht sich bis auf 195 mmHg, bei einer Tendenz zu hohem Blutdruck wird der Manschettendruck automa- tisch auf das notwendige Niveau erhöht. Während der Messung nicht bewegen oder reden. Bitte achten Sie bei Wiederholmessungen darauf, dass Sie immer „Ihren“ persönlichen Benutzer-Speicher ausgewählt haben! d Nach dem Erhöhen des Manschettendrucks wird der Manschetten- druck danach langsam reduziert. Beim Erfassen des Pulses beginnt das HERZSCHLAG-Symbol im Display zu blinken. e Nach dem Messen des Blutdrucks erscheinen die Werte der Systole, Diastole und des Pulses im Display eine Minute lang und erlöschen danach automatisch. f Sie können die Messung jederzeit durch das Drücken der „Start/ Stopp“-Taste abbrechen.11 D. Abspeichern, Abrufen und Löschen der Messdaten: a Daten abspeichern: Nach jeder Blutdruckmessung werden die Daten der Systole, der Diastole, der Pulsrate, sowie die Uhrzeit und das Datum der jeweiligen Messung im vorher ausgewählten Benutzerspeicher automatisch abgespeichert. Bei mehr als 30 Speicherwerten gehen die ältesten Daten verloren. b Daten abrufen: Drücken Sie die Speicherabruftaste „MEMORY“ und wählen Sie mit „SET“ den gewünschten Benutzerspeicher 1, 2 oder 3 aus. Rechts unten erscheint die Anzahl der gespeicherten Datensätze dieses Benutzerspeichers. Durch Drücken der Speicherabruftaste „MEMORY“ erscheint der Durchschnittswert aller gespeicherten Messwerte. Durch erneutes Drücken der Speicherabruftaste erscheinen die zuletzt erfassten Werte. Mit der Start/Stopp-Taste verlassen Sie wieder den Speichermodus! Das Gerät schaltet nach 1. Minute automatisch ab. c Daten löschen: (1) Die Batterien herausnehmen und dann die 2 Batterien wieder einsetzen. (2) Um nachzuprüfen, ob die Daten gelöscht sind, drücken Sie auf die Memory-Taste. Im Display erscheinen in diesem Fall keine Daten. E. Auswechseln der Batterien: Erscheint “ „im Display, ist die Batterie verbraucht. Wechseln Sie die Batterien aus, da sonst keine Blutdruckmessung mehr ausgeführt werden kann. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie sind gesetzlich dazu verpflichtet, die Batterien zu entsorgen. Entsorgen Sie diese über Ihren Elektrofachhändler oder Ihre örtliche Wertstoff Sammelstelle. Sie sind gesetzlich dazu verpflichtet verbrauchte Batterien zu ent

sorgen. Hinweis: Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber. Pb Cd Hg12

• Reinigen Sie Ihren Blutdruckcomputer vorsichtig nur mit einem leicht ange feuchteten Tuch.

• Verwenden Sie keine Reinigungs- oder Lösungsmittel.

• Sie dürfen das Gerät auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät beschädigt.

11. Technische Angaben:

Modell-Nr. SBM 06 Messmethode Oszillierend, nicht invasive Blutdruckmessung am Handgelenk Messbereich Druck 0-300 mmHg, Puls 40-199 Schläge/Minute Genauigkeit der Druckanzeige systolisch ± 3 mmHg / diastolisch ± 3 mmHg / Puls ± 5% des angezeigten Wertes Messunsicherheit max. zulässige Standardabweichung gemäß klinischer Prüfung: systolisch 8 mmHg / diastolisch 8 mmHg Speicher 3 x 30 abspeicherbare Datenzeilen Abmessungen L72 x B72 x H29 mm Gewicht Ungefähr 140 g Manschettengröße Für einen Handgelenkumfang von ca. 135 bis 195 mm Zul. Betriebstemperatur +10 °C bis +40 °C, <85% relative Luftfeuchte Zul. Aufbewahrungstemperatur -20 °C bis +50 °C, <85% relative Luftfeuchte Stromversorgung 2 x 1,5 V Micro (Alkaline Type LR 03) Batterie-Betriebsdauer Für 250 Messungen Zubehör Aufbewahrungsbox, Bedienungsanleitung, 2 „AAA“-Batterien Klassifikation Anwendungsteil Typ BF Zeichenerklärung Anwendungsteil Typ BF Achtung! Gebrauchsanleitung lesen! Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungsgründen vorbehalten.13

Bitte entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte Verordnung 2002/96/EC – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich bitte an die für die Entsorgung zuständige kommunale Behörde.

Wir leisten 2 Jahre Garantie für Material- und Fabrikationsfehler des Produktes. Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemässer Bedienung beruhen

• für Verschleissteile

• für Mängel, die dem Kunden bereits beim Kauf bekannt waren

• bei Eigenverschulden des Kunden. Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis der Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der Hans Dinslage GmbH, 88524 Uttenweiler, GERMANY, geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.
