BEDIENUNGSANLEITUNG SBM 19 SANITAS

Serviceadresse:
Hans Dinslage GmbH
Riedlinger Straße 28
88524 Uittenweiler, GERMANY
Tel.-Nr.: [phone]
Fax-Nr.: [phone]
E-Mail: [e-mail]

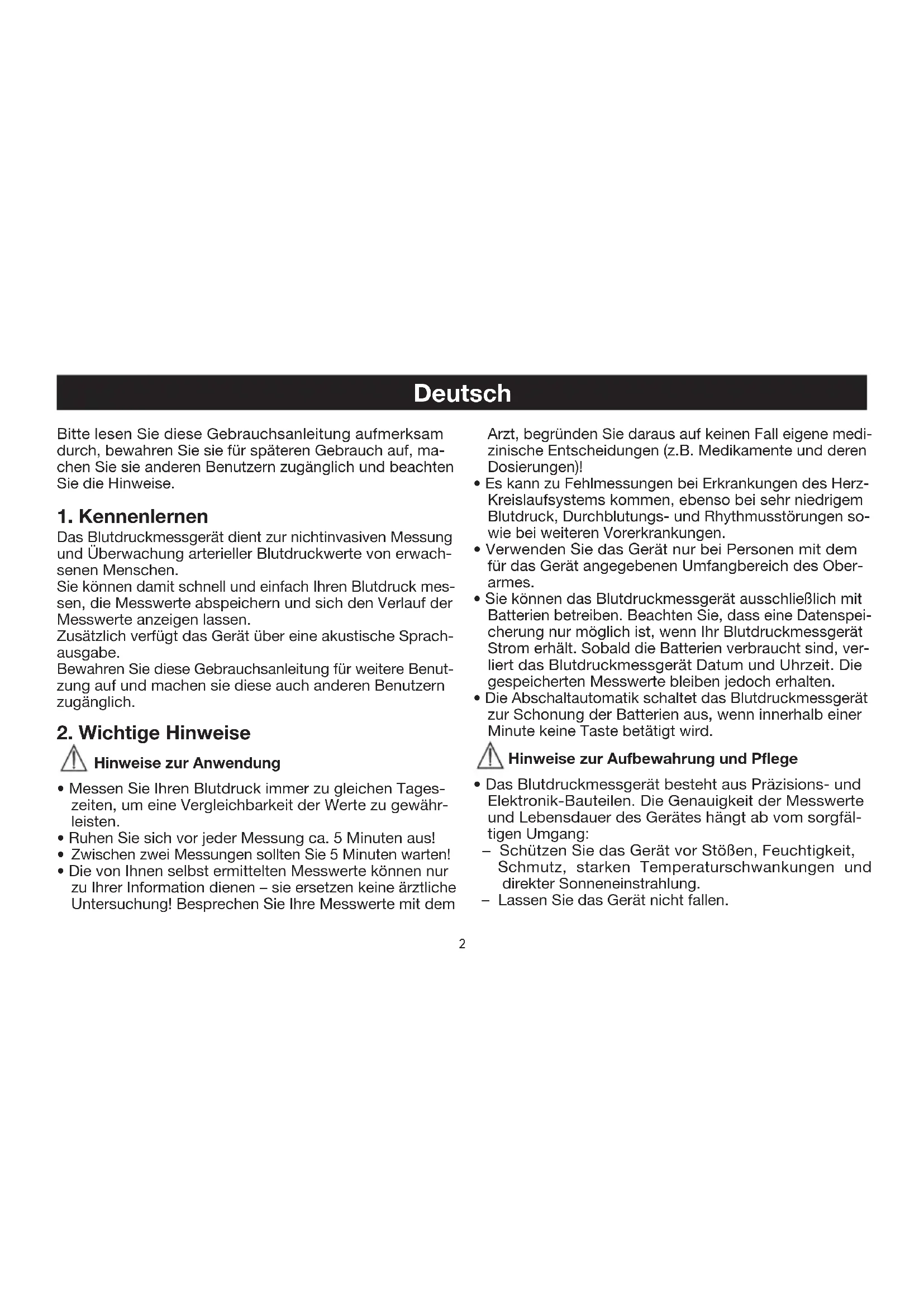

Deutsch

Bitte lesen Sie diese Gebrauchsanleitung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

1. Kennenlernen

Das Blutdruckmessgerat dient zur nichtinvasiven Messung und Überwachung arterieller Blutdruckwerte von erwachsen Menschen.

Sie konnen damit schnell und einfach ihren Blutdruck messen, die Messwerte abspeichern und sich den Verlauf der Messwerte anzeigen halten.

Zusätzlich verfügbar das Gerät über eine akustische Sprachausgabe.

Bewahren Sie diese Gebrauchsanleitung für weitere Benutzung auf und machen sie diese auch anderen Benutzern zugänglich.

2. Wichtige Hinweise

Hinweise zur Anwendung

• Messen Sie ihren Blutdruck immer zu gleichen Tageszeiten, um eine Vergleichbarkeit der Werte zu gewährleisten.
• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus!
• Zwischen zwei Messungen sollenn Sie 5 Minuten warten!
• Die von Ihnen selbst ermittelten Messwerte können nur zu ihrer Information dienen - sie ersetzen keine arztliche Untersuchung! Besprechen Sie ihre Messwerte mit dem

Arzt, begründen Sie darauf auf keinen Fall eigene medizinische Entscheidungen (z.B. Medikamente und deren Dosierungen)!

• Es kann zu Fehlmessungen bei Erkrankungen des Herz-Kreislaufsystems kommt, ebenso bei sehr niedrigem Blutdruck, Durchblutungs- und Rhythmusstörungen sowie bei weiteren Vorerkrankungen.
• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Oberarmes.
• Sie können das Blutdruckmessgerät ausschließlich mit Batterien betreiben. Beachten Sie, dass eine Daten speicherung nur möglich ist, wenn Ihr Blutdruckmessgerät Strom erhält. Sobald die Batterien verbraucht sind, verliert das Blutdruckmessgerät Datum und Uhrzeit. Die gespeicherten Messwerte bleiben jedoch erhalten.
• Die Abschaltautomatik schaltet das Blutdruckmessgerät zur Schonung der Batterien aus, wenn innerhalb einer Minute keine Taste betätig wird.

Hinweise zur Aufbewährung und Pflege

• Das Blutdruckmessgerat besteht aus Prazisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und Lebensdauer des Gerätes hangt ab vom sorgfälligen Umgang:

• Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung.

• Lassen Sie das Gerät nicht fallen.

• Benutzen Sie das Gerät nicht in der Höhe von starken elektromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen.

• Verwenden Sie nur die mitgelieferte oder originale Ersatz-Manschetten. Ansonsten werden falsche Messwerte ermittelt.
• Drücken Sie nicht auf Tasten, solange die Manschette nicht angelegt ist.
• Falls das Gerät über einen längeren Zeitraum nicht be-nutzt wird, wird empfohlen die Batterien zu entfernen.

Hinweise zu Batterien

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Produkte für Kleinkinder unerreichbar auf. Werde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Batterien dürfen nicht geladen oder mit anderen Mitteln reactiviert, nicht auseinander genommen, in Feuer gewonnen oder kurzgeschlossen werden.
• Nehmen Sie die Batterien aus dem Gerät heraus, wenn diese verbraucht sind oder Sie das Gerät länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können. Ersetzen Sie immer alle Batterien gleichzeitig.
• Benutzen Sie keine verschiedene Batterie-Typen, Batterie-Marken oder Batterien mit entsprechlicher Kapazität. Verwenden Sie vorzugsweise Alkaline-Batterien.

Hinweise zu Reparatur und Entsorgung

• Batterien gehoren nicht in den Hausmüll.itte entsorgen Sie die verbrauchten Batterien an den darauf vorgesehenen Sammelstellen.

• Offnen Sie nicht das Gerät. Bei nicht beachten erlischt die Garantie.

• Das Gerätarf nicht selbst repariert oder justiert werden. Eine einwandfrei Funktion ist in thisem Fall nicht mehr gewährleistet.
• Reparaturen dürfen nur vom Kundenservice oder autorisierten Handlern durchgeführt werden. Prüfen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.
  -itte entsorgen Sie das Gerat gemäß der Elektro- und Elektronik Altgeräte Verordnung 2002/96/EC - WEEE

(Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sichitte an die fur die Entsorgung zuständigeCOMMUNALE Behörde.

3. Gerätebeschreibung

1. Manschettenschlauch
2. Manschette
3. Manschettenstecker

4. Anschluss für Manschettenstecker (linke Seite)

5. Speichertaste MEM

6. START/STOP-Taste
7. Display
8. Lautsprecher

Anzeigen auf dem Display:

1. Uhrzeit und Datum
2. Systolischer Druck
3. Diastolischer Druck
4. Einheit mmHg
5. Ermittelter Pulswert
6. Symbol Puls
7. Nummer des Speicher platzes
8. Pfeil aufpumpen, Luft ablassen
9. Symbol Batteriewechsel
10. Symbol Herzrhythmusstörung
11. WHO-Einstufung

4. MessungVBoreiten

Batterie einlagen

• Entfernen Sie den Deckel des Batteriefaches auf der Rückseite des Gerätes.
• Legen Sie vier Batterien vom Typ 1,5 V AA (Alkaline Type LR6) ein. Achten Sie unbedingt daraufuf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt keine wiederaufladbaren Akkurs
• Schlieben Sie den Batteriefachdeckel wieder sorgfältig.

Wenn die Batteriewechselanzeige „dauerhaft erscheint, ist keine Messung mehr möglich und Sie müssen alle Batterien erneuen. Sobald die Batterien aus dem Gerät entfernt werden, muss die Uhrzeit neu eingestellt werden. Die gespeicherten Messergebnisse bleiben erhalten.

Verbrauchte Batterien gehoren nicht in den Hausmüll. Entsorgen Sie diese über ihren Elektrofachhändler oder ihre örtliche Wertstoff-Sammelstelle. Dazu sind Sie gesetzlich verpflichtet.

Hinweis: These Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb: Batterie enthalt Blei, Cd: Batterie enthalt Cadmium, Hg: Batterie enthalt Quecksilber.

Datum und Uhrzeit einstellen

Sie sollen den Datum und Uhrzeit unbedingt einstellen. Nur so kann Sie ihre Messwerte korrekt mit Datum und Uhrzeit speichern und später abrufen.

Die Uhrzeit wird im 24-Stunden-Format dargestellt.

Hinweis: Wenn Sie die Taste „MEM“ gedrück gehalten, konnen Sie die Werte schneller einstellen.

• Drücken Sie gleichzeitig „START/STOP“ und „MEM“-Taste. Monat beginnnt zu blinken. Stellen Sie mit der Taste „MEM“ den Monat 1 bis 12 ein und bestätigten Sie mit „START/STOP“.
• Stellen Sie Tag, Stunde und Minute ein und bestätigten Sie jeweils mit „START/STOP".

Sprachfunktion

Sie konnen die Sprachfunktion im ausgeschalteten Zustand einstellen. Das Gerät verfügt über 3 Sprachen (English, Deutsch, Spanisch). Im Auslieferungszustand ist das Gerät auf Deutsch eingestellt. Um die Sprachwahl zuändern, drücken und halten Sie die „MEM“-Taste so lange bis die gewünschte Sprache im Display erscheint:

L1-Englisch L3-Spanisch

L2-Deutsch L0-Sprache aus

Das Gerät wechselt die Sprache fortlaufend, wenn Sie die „MEM“-Taste gedrückt halten. Bei jedem Wechsel wird Ihnen die Sprache akustisch mitgeteilt. Zur Bestätigung ihrer gewünschten Sprache setzen Sie die „MEM“-Taste los.

Lautstärkeregelung: nach der Sprachwahl blinkt die Balkengrafik der WHO-Einstufung im rechten Teil des Displays und zeigt die aktuelle Lautstärke an. Sie können die Lautstärke fortlaufend verändern, indem Sie die „MEM“-Taste drücken und halten - jeHigher der Balken steigt, destolauter ist die akustische Ausgabe. Drucken Sie die „MEM“-Taste erneut, um die gewährte Lautstärke zu bestätigen und in den ausgeschalten Zustand zu wechseln.

5. Blutdruck messen

Manschette anlegen

Legen Sie die Manschette am entblöften linken Oberarm an. Die Durchblutung des Arms darf nicht durch zu angegekredt oder Ähnliches eingeengt sein.

Die Manschette ist am Oberarm so zu platzieren, dass der untere Rand 2 - 3cm uber der Ellenbeuge und uber der Arterie liegt. Der Schlauch weist zur Handflachenmitte.

Legen Sie nun das frei Ende der Man schette eng, aber nicht zu stramm um den Arm und schlieben Sie den Klettverschluss. Die Manschette solte so stramm angelegt

sein, dass noch zwei Finger unter die Manschette passen.

Stecken Sie nun den Manschetenschlauch in den Anschluss fur den Man schetten stecker.

Achtung: Das Gerätarf nur mit der Original-Manschette betriebenen werden. Die Manschette ist für einen Armumfang von 22 bis 30 cm geeignet.

Richtige Körperhaltung einnehmen

• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus! Ansonsten kann es zu Abweichungen kommt.
• Sie können die Messung im Sitzen oder im Liegen durchfuhren. Achten Sie in jedem Falle darauf, dass sich die Manschette in Herzhöhe befindet.
• Um das Messergebnis nicht zu verfülsen, ist es wichtig, sich während der Messung ruhig zu verhalten und nicht zu sprechen.

Blutdruckmessung durchfuhren

• Starten Sie das Blutdruckmessegerät mit der Taste "START/STOP".
• Vor der Messung wird kurz das letzte gespeicherte Messegebnis angezeigt. Soltte sich keine Messung im Spei

cher befinden, zeit das Gerät jeweils den Wert „0" an.

• Nach einer kurzen Ansage startet die Messung.
  Die Manschette wird auf 180mmHg aufgepumpt. Der Manschetten-Luftdruck wird langsam abgelassen.

Bei einer bereits zu erkennenden Tendenz zu hohem Blutdruck wird nochmals nachgepumpt und der Man-schettendruck nochmals erhöht. Sobald ein Puls zu er-kennen ist, wird das Symbol Puls angezeigt.

• Die Messergebnisse Systolischer Druck, Diastolischer Druck und Puls werden auf dem Display angezeigt und akustisch wiedergegeben und beurteilt.
• Sie können die Messung jederzeit durch das Drucken der „START/STOP“-Taste abbrechen.
• "EE" entscheidt wenn die Messung nicht ordnungsgemäß durchgeführt werden konnte. Beachten Sie das Kapitel Fehlermeldung/Fehlerbehebung in dieser Gebrauchsanleitung und wiederholen Sie die Messung.
• Das Messergebnis wird automatisch abgespeichert.
• Zum Abschalten und Druckablassen drücken Sie erneut die „START/STOP“-Taste. Wenn Sie vergessen das Gerät auszuschalten, schaltet sich das Gerät nach ca. 1 Minute automatisch ab.

Warten Sie vor einer erneuten Messung mindestens 5 Minuten!

Ergebnisse beurteilen

Herzrhythmusstörungen:

Dieses Gerät kann während der Messung eventuelle Störungen des Herzrhythmus identifizieren und weist gegebenenfalls nach der Messung mit dem Symbol darauf auf hin.

Dies kann ein Indikator für eine Arrhythmie sein.

Ar rhy th mie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, anormal ist. Die Symptome (ausgelassene oder vorzeitige Herzschlagen, langsamer oder zu Schneller Puls) konnen u.a. von Herzerkrankungen, Alter, körperliche Veranlagung, Genussmittel im Übermaß, Stress oder Mangel an Schlaf herrhren. Arrhythmie kann nur durch eine Untersuchung bei Ihr dem Arzt festgestellt werden.

Wiederholen Sie die Messung, wenn das Symbol nach der Messung auf dem Display angezeigt wird.itte achten sie darauf, dass Sie sich 5 Minuten ausruhen und wahrrend der Messung nicht sprechen oder bewegen. Sollte das Symbol oft erscheinen, wenden Sie sichitte an ihren Arzt. Selfbstdiagnose und -behandlung aufgrund der Messergebnisse konnen gefährlich sein. Befolgen Sie unbedingt die Anweisungen Ihres Arztes.

WHO-Einstufung:

Gemäß den Richtlinien/Definitionen der Weltgesundheitsorganisation (WHO) und neuester Erkentnisse{lassen sich die Messergebnisse gemass nachfolgender Tabelle einstufen und beurteilen.

Bereich der Blutdruckwerte Systole Diastole Maßnahme (in mmHg) (in mmHg)
Stufe 3: starke Hypertonie >=180 >=110	einen Arzt aufsuchen
Stufe 2: mittlere Hypertonie	160-179	100-109	einen Arzt aufsuchen
Stufe 1: leichte Hypertonie	140-159	90-99	regelmäßige Kontrolle beim Arzt
Hoch normal	130-139	85-89 regelmäßige Kontrolle beim Arzt
Normal	120-129	80-84 Selfstkor trolle
Optimal	<120	<80	Selbstkontrolle

Quelle: WHO, 1999

Die Balkengrafik im Display und die Skala auf dem Gerät geben an, in welchem Bereich sich der ermitteltte Blutdruck befindet. Zusätzlich erfolgt eine akustische Beurteilung ihrer Messung.

Sollte sich der Wert von Systole und Diastole in zwei unterschieden WHO-Bereichen befinden (z.B. Systole im Bereich Hoch normal und Diastole im Bereich Normal) dann zeigt Ohnen die graphische WHO Einteilung auf dem Gerät immer den hohenen Bereich an, im beschriebenen Beispiel „Hoch normal".

6. Messwerte speichern, abrufen und loschen

• Die Ergebnisse jeder erfolgreichen Messung werden zusammen mit Datum und Uhrzeit abgespeichert.

Bei mehr als 60 Messdaten gehen die jeweils altesten Messdaten verloren.
- Um Messergebnisse wieder abzurufen, drucken Sie die Speichertaste „MEM". Das Gerät zeigt zunachst die Anzahl der belegten Speicherpläte an und wechselt dann

automatisch zum letzten abgespeicherten Messergebnis. Alle gespeicherten Messwerte werden zudem akustisch ausgegeben.

• Durch weiteres Drucken der Speichertaste „MEM“ werden die weiteren Messwerte mit Datum und Uhrzeit angegeben.
• Sie können den Speicherlöschen indem Sie die Speichertaste „MEM“ 3 Sekunden drucken.

7. Fehlermeldung/Fehlerbehebung

Bei Fehlern erscheint auf dem Display die Fehlermeldung, EE".

Fehlermeldungen konnen auftreten, wenn

1. der Aufpumpdruck hoher als 300mmHg ist,
2. der Blutdruckmesswert außergewöhnlich hoch oder niedrig ist,
3. Sie sich während der Messung bewegen oder sprechen,

4. der Manschettenschlauch nicht ordnungsgemäß ein-gesteckt ist,

5. das Auf pumpen länger als 30 Sekunden dauert.

Wiederholen Sie in diesen Fällen die Messung. Achten Sie darauf, dass der Manschetten schlauch ordnungsgemäß eingesteckt ist und Sie sich nicht bewegen oder sprechen. Setzen Sie gegebenenfalls die Batterien neu ein oder ersetzen Sie diese.

8. Gerät reinigen und aufbewahren

• Reinigen Sie ihren Blutdruckcomputer vorsichtig nur mit einem leicht angefeuchteten Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.
• Sie dürfen das Gerät auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät beschädigt.
• Wenn Sie das Gerät aufbewahren, können keine schweren Gegenstände auf dem Gerät stehen. Entnahmen Sie die Batterien. Der Manschettenschlauch damit nicht scharf abgeknett werden.

9. Technische Angaben

Modell-Nr. SBM 19

Messmethode Oszillometrisch, nicht invasive Blutdruckmessung am Oberarm

Messbereich Druck 0 - 300 mmHg, systolisch 30 - 280 mmHg, diastolisch 30 - 280 mmHg, Puls 40 -180 Schlage/Minute

Genauigkeit der systolisch ± 3mmHg

Druckanzeige

diastolisch ± 3mmHg / Puls± 5% des angezeigten Wertes

Messunsicherheit

max. zulässige Standardabweichung gemäß klinischer Prüfung: systolisch 8 mmHg/diastolisch 8 mmHg

Speicher 1 x 60 abspeicherbare Datenzeilen

Abmessungen L 152 mm x B 109 mm x H 70 mm

Gewicht Ungefahr 410 g mit Batterien

ManschettengröBe

Manschette fur Oberarmumfange von 22 bis 30 cm

Zul. Betriebs-temperatur

+5°C bis +40°C, 40-85% relative Luft-feuchte

Zul. Aufbewahrungs-temperatur

-20°C bis +55°C, 10-95% relative Luft-feuchte

Stromversorgung

4× 1,5V AA-Batterien (Alkaline Type LR6)

Batterie-Lebensdauer

Für ca. 180 Messungen, je nach Höhe des Blutdrucks bzw. Aufpumpdruck

Zubehör

Bedienungs anleitung, 4 „AA“-Batterien LR6

Klassifikation

Anwendungsteil Typ B

Zeichenerklarung

Anwendungsteil Typ B

Achtung!

Gebrauchsanleitung lesen!

Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungs gründen vorbehalten.

• Dieses Gerät entspricht der europäischen Norm EN60601-1-2 und unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit.itte beachten Sie darauf, dass tragbare und mobile HF-Kommunikationseinrichtungen these Gerät beeinflussen konnen. Genauere Angaben konnen Sie unter der angegebenen Kundenservice-Adresse anfordern.
• Das Gerät entspricht der EU-Richtlinie für Medizinprodukte 93/42/EC, dem Medizinproduktesgesetz und den europäischen Normen EN1060-1 (nicht invasive Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen) und EN1060-3 (nicht invasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmessysteme).
• Wenn Sie das Gerät zu gewerblichen oder wirtschaftlichen Zwecken einsetzen, müssen Sie, entsprechend der „Betrieberverordnung für Medizinprodukte“, regelmäßige messtechnische Kontrollen durchführten. Auch bei privater Benutzung empfehlen wir, eine messtechnische Kontrolle alle zwei Jahre beim Hersteller.

10. Garantie

Wir leisten 2 Jahre Garantie für Material- und Fabrikationsfehler des Produktes. Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedierung berufen,
• für Verschleiße,
• für Mängel, die dem Kunden bereits beim Kauf besteht aren,
• bei Eigenverschulden des Kunden.

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der Hans Dinslage GmbH, Riedlinger Str. 28, 88524 Uttenweiler, Germany geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weiter gehende Rechte werden dem Kunden (auf Grund der Garantie) nicht eingeräumt.
