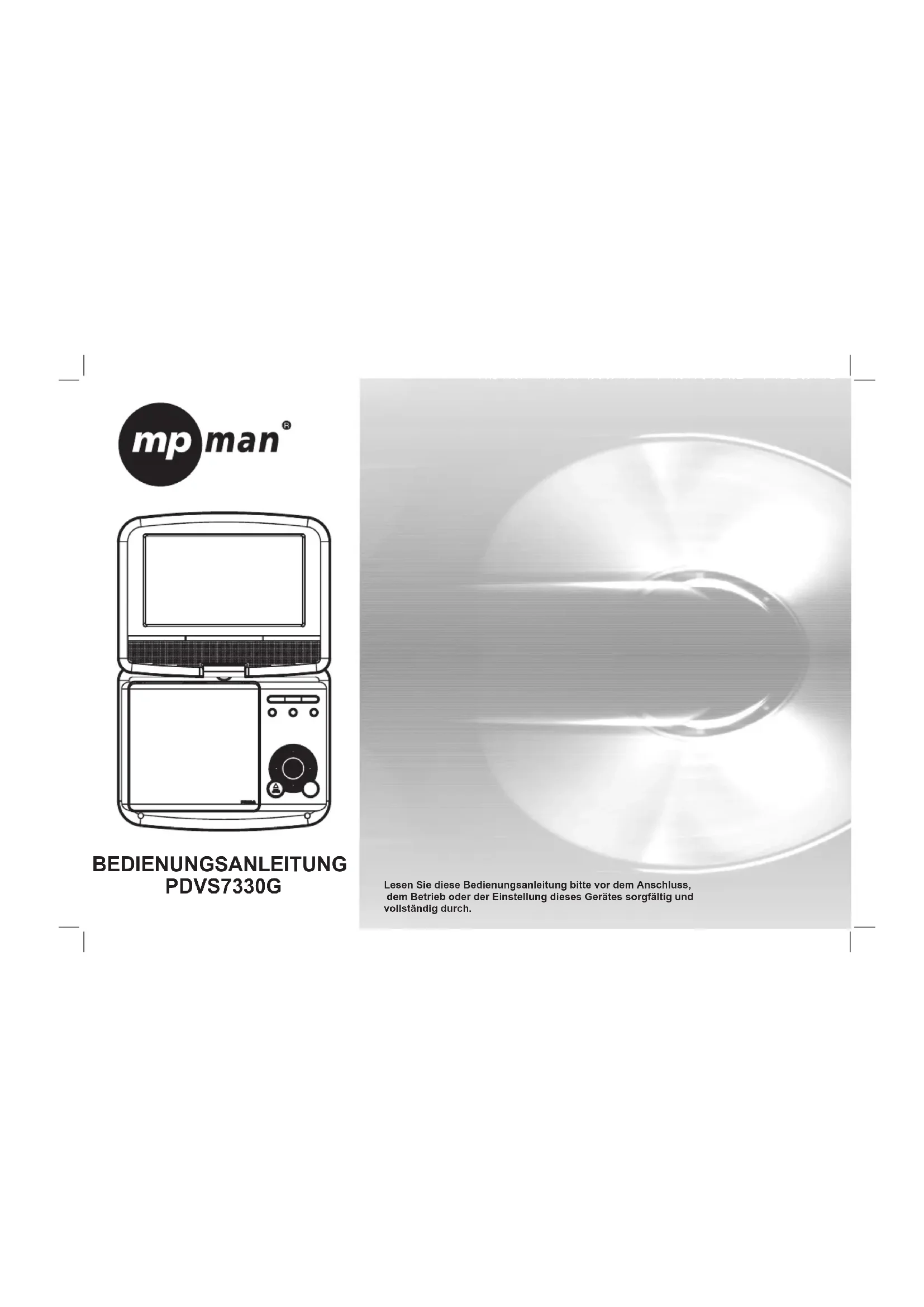

BEDIENUNGSANLEITUNG PDVS7330G MPMAN

BEDIENUNGSPANLEITUNG PDVS7330G

Wichtige Sicherheitshinweise

1. Warning: Um das Risiko eines Stromschlags zu verringn, entfern den Sie weder die Abdeckung noch das Rückteil. Es gibt keine vom Anwender zu wartenden Teile im Inneren. Überlassen Sie die Wartung qualifiziertem Fachpersonal.
2. Warning: Um die Gefahr eines Brandes oder elektrischen Schlags zu vermeiden,arf das Gerat Regen oder Feuchtigkeit nicht ausgesetzt werden.
3. Setzen Sie das Netzteil und den tragbaren DVD-Spieler keinem Wasser (Tropf- oder Spritzwasser) aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.
4. Halten Sie den tragbaren DVD-Spieler von direkter Sonneneinstahrung und Wärmequellen, wie Heizkorpern oder Öfen, fern.
5. Blockieren Sie nicht die Luftungsöffnungen. Schlitze und Öffnungen am Gerat dienen der Belfuftung. Die Öffnungen dürfen niemals durch Aufstellen Ihres tragbaren DVD-Spielers auf einem Kissen, einem Sofa oder einer ähnlichen Oberfläche blockiert werden.
6. Stellen Sie den tragbaren DVD-Spieler auf keinem Wagen, Ständer, Stativ, Halterungsgegenstand oder Tisch auf, der instabil ist. Das Gerät kann herunterfallen, was zu Schäden oder Verletzungen führen kann.
7. Stellen Sie schwere oder scharfe Gegenstände keinesfalls auf das LCD-Bedienelement oder den Rahmen.
8. Verwenden Sie nur das mit dem tragbaren DVD-Spieler mitgelieferte Netzeil. Durch die Verwendung eines anderen Netzeils erlischt ihre Garantie.

9. Der Stecker des Netzteils wird als Trennvorrichtung verwendet; die Trennvorrichtung muss leicht zugänglich bleiben.

10. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät nicht in Gebrauch ist.

11. Bei der Entsorgung der Batterien sollte den Umweltspekten besondere Aufmerksamkeit zukommen.
12. ACHTUNG: Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen Sie Batterien nur durch einen gleichen oder gleichwertigen Batterietyp.
13. WARNING: Der Akku (Batterie, Batterien oder Akku) dar keiner übermäßigen Hilze wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden.
14. WARNING: Übermäßiger Schaldruck von Ohr- oder Kopfhörem kann zu Gehörschaden führen.
15. WARNUNG: Verwenden Sie nur die vom Hersteller angegebenen und mitgelieferten Zusatzgeräte/Zubehörnte. Der tragbare DVD-Spieler wird von einem Netzeil versorgt. Das Netzeit wird als Trennvorrichtung verwendet; die Trennvorrichtung muss nicht zugänglich bleiben.
16. ACHTUNG: Explosionsgefahr, wenn die Batterie falsch ersetzt wird; ersetzen Sie Batterien nur durch einen gleichen oder gleichwertigen Batterietyp (Lithium-Batterie).

These Kennzeichnung zeigt an, dass these Produkt in der gesamtten EU nicht zusammen mit Haushaltsabfallen entsorgt werden darf. Um möglich Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyclen Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Für die Rückgabe Ihres Altergätes nutzen Sieitte das Rückgabe- und Sammelsystem oder wenden Sie sich an den Verkäufer, bei dem das Produkt gkauft wurde. Dieser kann das Produkt für eine umweitfreiendliche Entsorgung übernehmen.

Sicherheitshinweise

WARNING

STROMSCHLAGGEFAHR

NICTOTFFENEN

1. Warning: Thiser digitale Video-Disc-Spieler verwendet ein Lasersystem. Die Verwendung von Bedienelementen, Einstellungen oder die Durchführung von Prozeduren, die hier nicht erwähnrt werden, kann gefährliche Strahlung freisetzen.
2. Warning: Öffnen Sie nicht das Gehäuse, um direkten Kontakt mit dem Laserstrahl zu vermeiden. Der Laserstrahl wird bei Öffnung sightbar.
3. Warning: Schauen Sie niemals direkt in den Laserstrahl.
4. Achtung: Installieren Sie diese Produkt nicht in einem geschlossenen Fach, wie einem Bucherschrank oder dergleichen.
5. Warning: Wenn das Gerät von einem Kind benutz wird, müssen Eltern sichereilen, dass das Kind sämtliche Inhalte der Bedienungsanleitung, wie die Nutzung der Batterie, versteht, um zu jeder Zeit den richtigen Umgang mit der Batterie zu gewährleisten.
6. Warning: Wenn Sie die Batterie überhützt, aufgequollen oder verhartet vorfinden, verwenden Sie diese Batterienitte nicht mehr und wenden Sie sich für einen Ersatz an den Kundendienst.
7. Warning: Laden Sie die Batterie an keinem Ort mit unzureichender Belüfung, wie einer Matratze, einem Sofa, Kissen, einer weichen Matte, usw. auf.
8. Warning: Wir übernehmen Keine Verantwortung, wenn der Benutzer die Batterie nicht ordnungsgemäß verwendet oder unsere Warnhinweis auf dem Ettiek des Batteriefachs missacht.
9. Warning: Für den USB-Anschluss ist die Nutzung eines USB-Veränderungskabels von mehr als 250 mm Lange unzulässig.

hweise zum Urheberrecht:

1. Es ist gesetzlich untersagt, urheberrechtlich geschütttes Material ohne Genehmigung zu kopieren, auszuzahren, vorzuführen, über Kabel zu übertragen, öffentlich wiederzugeben oder zu verliehen.
2. Dieses Produkt verfügbar über den von Macrovision entwickelten Kopierschutz. Einigen Discs verfügbar über Kopierschutz-Signale. Bei der Aufnahme und Wiedergabe der Bilder dieser Discs treten Bildstörungen auf. Dieses Produkt enthalt urheberrechtlich geschützte Technologie, die durch Verfahrensansprüche bestimmter US-Patente und andere Rechte geistigen Eigentums der Macrovision Corporation und anderer Besitzer geschützt ist. Die Verwendung dieser urheberrechtlich geschützten Technologie muss von Macrovision Corporation genehmigt werden und ist, sofern nicht anders von Macrovision Corporation genehmigt, ausschließlich für die private und andere eingeschränkte Nutzung gedacht. Nachbau und Zerlegung sind untersagt.

SERIENNUMMER:

Sie finden die Seriennummer auf der Rückseite des Geräts. Diese Zahl gilt nur fur diese eine Gerät und ist für andere Geräte nicht gutig. Sie sollen den hier die betreffenden Informationen notieren und diese Anleitung als Nachweis für den Kauf aufbewahren.

Model-Nr.
Serien-Nr.
Kaufdatum

1. QUEILLE	8. SETUP
2. LAUTSTÄRKE-/LAUTSTÄRKE+	9. ÖFFNEN
3. WIEDERGABE/PAUSE	10.SD/MMC
4. STOPP	11.US
5. MENÜ	12. AV OUT
6. EINGABE	13. ⓄOhrhorter-Buchse
7. / Links/Schneller Rücklauf	14. KOAXIAL
Kurz drücken für Links	15.AN/AUS
Lange drücken für den schellenen Rücklauf	16.DC IN 9 - 12 V
▶ Rechts/Schneller Vorlauf	17.SPIEL1
Kurz drücken für Rechts	18.SPIEL2
Lange drücken für den schellenen Vorlauf
▲/▲ Aufwärt's/Rückwärts springen
Kurz drücken für Aufwärt's
Lange drücken für das Rückwärt's springen
▼/▲ Abwärt's/Vorwärt's springen
Kurz druppen für Abwärt's
Lange druppen für das Vorwärt's springen

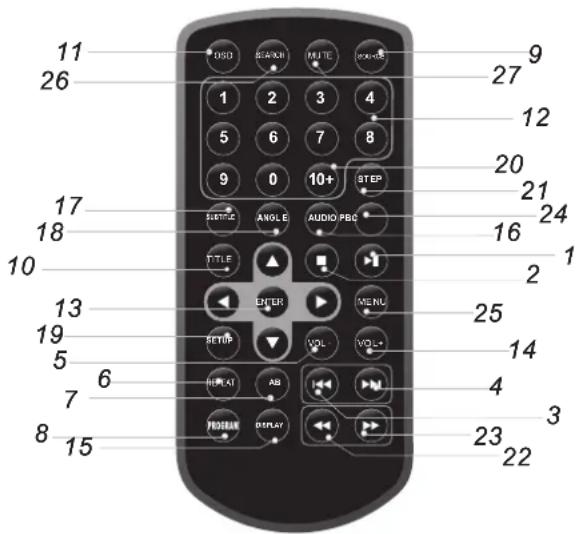

Identification der Steuerelemente Fernbedienung

1.WIEDERGABE/PAUSE

Einmal auf WIEDERGABE/PAUSE drucken, um die Wiedergabe zu unterbrenen, ein zweites Mal auf WIEDERGABE/PAUSE drucken, um die Wiedergabe fortzusetzen.

2.STOPP

Wenn die Taste einmal gedrück wird, nimmt das Gerät den Haltepunkt auf, von dem die Wiedergabe fortgesetzt wird, nachdem auf die EINGABE-Taste gedrück wurde. Wird jedoch anstelle der EINGABE-Taste erneut auf die STOPP-Taste gedrück, folgt die Funktion der Fortsetzung nicht.

3.Rückwartspringen

Geht an den Anfang des vorherigen Kapitals/Titels.

4.Vorwarts springen

Geht an den Anfang des nachsten Kapitels/Titel.

5.LAUTSTARKE -

Regelt die LAUTSTARKE.

6.WIEDERHOLUNG

Drucken Sie während der Wiedergabe auf WIEDERHOLUNG, um

den gewünschten Wiederholungsmodus auszuwahlen

DVD: Sie können ein Kapitel/einen Titel/alle auf der Disc

wiedergeben.

VCD/CD: Sie können einen Titel/alle auf der Disc wiedergeben.

MP3/WMA: Sie können die Wiedergabemodi Eins

Wiederholen/Ordner wiederholen auf einer Disc auswahlen.

7.AB

Ein Segment wiederholen: Drücken Sie einmal auf AB, um den Startpunkt für das Wiederholungssegment einzustellen; erneut drücken, um einen Endpunkt einzustellen und der Player wird das Segment vom Start-bis zum Endpunkt wiederholen.

8.PROGRAMM

DVD/VCD/CD/MP3: Mittels der Programmfungtion konnen Sie.
Ohne Lieblingstitel der Disc speichern. Drucken Sie die PROGRAMM-Taste; anschließend erscheidt das

PROGRAMMMENU auf dem Bildschirm. jetzt können sie die Ziffernasten nutzen, um die Titel, Kapitel oder Titelzahlen direkt einzugeben und die Option WIEDERGABE auswahlen. Drücken Sie für die normale Wiedergabe PROGRAMM und wahren Sie im Programmenü die Option LÖSCHEN.

JPEG: Sie können wiederholt auf PROGRAMM drücken, um den Diashow-Modus auszuwahlen; es stehen 16 Diashowarten zur Verfugung.

Identification der Steuerelemente

Fernbedienung

1. QUEILLE

DVD/CARD/USB.

1. TITEL

Kehrt zum DVD-Titelmenu zurück.

1. OSD

Wählt die OSD-Sprache aus.

1. ZIFFERNTASTEN 0 - 9

Wählt nummerierte Elemente in einem Menu aus.

13.EINGABE

Bestätgt die Menüauswahl.

1. LAUTSTARKE +

Regelt die LAUTSTARKE.

1. ANZEIGE

Zeigt die Wiedergabezeit sowie Statusinformationen an.

16.AUDIO

DVD: Während der Wiedergabe wiederholt auf AUDIO drücken, um verschiedene Audiosprachen oder Audiospuren zu horen, falls diese verfügbar sind.

CD/VCD: Während der Wiedergabe wiederholt auf AUDIO drucken, um verschiedene Audiokanäe zu horen (Stereo, Links oder Rechts).

1. UNTERTITEL

Während der Wiedergabe wiederholt auf UNTERTITEL drucken, um verschiedene Untertitelsprachen zu erhalten.

18.WINKEL

Das Drucken auf WINKEL änder den Sichtwinkel auf DVDs, die diese Funktion unterstützen.

1. SETUP

Ruft das Setup-Menu auf oder verlässt es.

1. TASTE 10+

Um einen Titel von 10 oder größer auszwahlen, zuerst auf die Taste 10+ drucken. Wenn Sie beisplesiweise die 12 auswahlen, zuerst auf die 10+ und anschließend auf die 2 drucken.

1. STEP

Während der Wiedergabe einmal auf STEP drücken, um die Wiedergabe zu unterbrechen. jetzt können Sie durch Drücken auf STEP um einen Video-Frame erhöhen.

1. TASTE

Mittel der Taste konnen Sie in 5er-Schritten zurückspringen (X2 X4 X8 X20) ; drücken Sie auf die EINGABE-Taste, um zur normalen Wiedergabe zurrückzukehren.

23.▶TASTE

Mittels der Taste konnen Sie in Ser-Schritten vorwärtspringen (X2 -> X4 -> X8 -> X20); drücken Sie auf die EINGABE-Taste, um zur normalen Wiedergabe zurrückzukehen.

24.PBC

PBC-An-/Ausschalter. Nur fur VCD. Fur andere Discs steh die Funktion nicht zur Verfugung.

25.MENU

Ruft ein Menu auf einer DVD auf.

1. SUCHE

Geht zu einem Zeitpunkt, Titel oder Kapitel, das Sie im DVD-Modus auflufen möhen.

1. STUMM

Deaktiviert die Tonausgabe.

SETUP-Menüinstallungen

System-Setup-Seite

Drücken Sie zum Aufrufen des Setup-Menus die SETUP-Taste. Nutzen Sie die Richtungstasten um das gewünschte Element auszuwahlen. Drücken Sie nach Beendigung der Einstellungen erneut auf die SETUP-Taste, um zur normalen Wiedergabe zusammen.

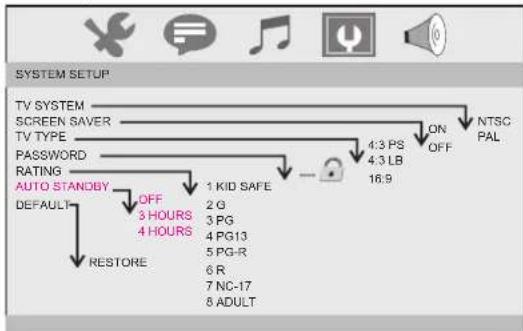

System-Setup

TV-System

Wahlen Sie das Farbsystem entsprechend Ihr's Fernseher aus, wenn AV ausgegeben wird. Dieser DVD-Spieler ist mit NTSC und PAL kompatitel.

PAL - Dies auswahlen, wenn der angeschlossene Femsheher ein PAL-System aufweist. Das Videosignal einer NTSC-Disc sowie die Ausgaben werden in das PAL-Format umgewandelt.

NTSC - Dies auswahlen, wenn der angeschlossene Fernseher ein NTSC-System aufweist. Das Videosignal einer PAL-Disc sowie die Ausgaben werden in das NTSC-Format umgewandelt.

Bildschirmschoner

These Funktion schaltet den Bildschirmschoner ein und aus. TV-Typ

Wählt das Aspektverhältnis des niedergegebenen Bildes aus. 4:3 PS: Wenn Sie einen normalen Fernseher haben und beiden Selten des Bildes abgeschritten oder auf den Fernsehbildschirm zugeschnitten haben können.

4:3 LB: Wenn Sie einen normalen Fernseher haben, wird ein Breitbild mit schwarzen Streifen am oberen und unteren Fernsehbildschrim angezeigt. 16:9: Breitbildanzeige.

Kennwort

Benutzerkennwort eingeben. Das voreingestelle Kennwort lautet 0000.

Einstufung

Nach der Eingabe des korrekten Kennworts konnen die Stufen der Kindersicherung verändert werden.Auto-Stand-by Diese Funktion wird zur Auswahl der Stand-by-Einstellungen verwendet: OFF, 3 STUNDEN, 4 STUNDEN

OFF:Kein Stand-by

3 STUNDEN: Keine Fernbedienungs- oder Bedienelement-Bedierung innerhalb von drei Stunden des Stand-by möglich.

4 STUNDEN: Keine Fernbedienungs- oder Bedienelement-Bedierung innerhalb von vier Stunden des Stand-by möglich.

Werkseinstellungen

Stellt die Werkseinstellungen des Setup-Menus wieder her.

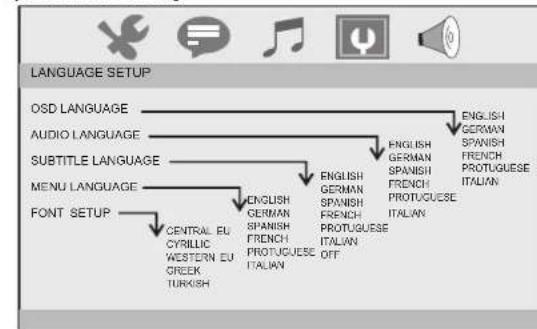

Spracheneinstellungsseite

Sie konnen die OSD-Sprache sowie die Sprache für Audio/Untertitel/ Menu der DVD auswahlen, sofern diese zur Verfügung stehen. Sie konnen auch die Schriftart für mpeg4-Untertitel auswahlen.

SETUP-Menüinstallungen

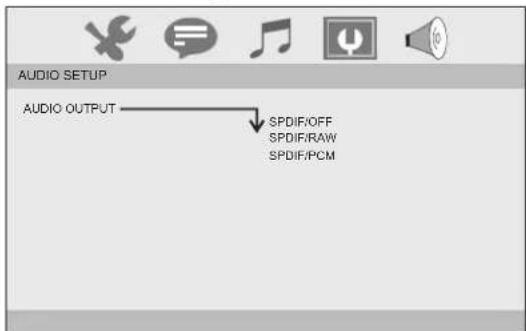

Audioeinstellungsseite

These Funktion wird zur Auswahl der SPDIF-Ausgabe verwendet: SPDIF aus, SPDIF/RAW/PCM.

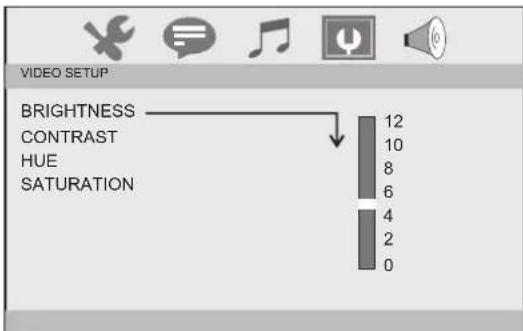

Video Setup Page

Sie konnen die Videoeinstellungen ändern: Helligkeit, Kontrast, Farbston, Sattigung.

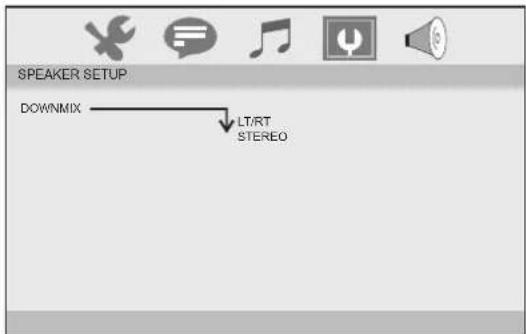

Laatsprechereinstellung

Downmix:

LT/RT: Wene a 5,1-Zoll-DVD abgespielt wird, wird der LS/RS/Mittel-Kanalton uber den L- und R-Kanal ausgegeben. STEREO: Wenne a 5,1-Zoll-DVD abgespielt wird, wird der LS-Kanalton nur uber den L-Kanal, der RS-Kanalton nur uber den R-Kanal und der Mittel-Kanalton uber den L- und R-Kanal ausgegeben.

Parameter und technische Daten Elektronische Parameter

Antikel		Standard-Anforderung
Stromversorgung		: AC 100-240 V, 50/60 Hz
Leistungsverbrauch		: <12W
Betriebsfeuchtigkeit		: 5 % to 90 %
Output	Videoausgang	:1 Vp-p (75Ω)
	Audioausgang	:1.2 Vrms (1 KHz, 0 dB)

System

Laser	: Halbleiterlaser, Wellenlänge 650 nm
Signal System	: NTSC / PAL
Frequenzgang	: 20Hz to 20 kHz(1dB)
Signal-zu-Rauschleistungsverhältnis	: über 80 dB (Nur Analogausgang Stecker
Dynamikbereich	: über 85 dB (DVD/CD)

Anmerkung: Design und technische Daten können ohne Vorankündigung geändert werden.

Spielefunktion:

Unterstutz 8-Bit- (.NES) und 32-Bit- (.SMF) Spieler
Legen Sie eine Spieler-CD ein und schlieben Sie den Joystick an das Gerät an.
Verwenden Sie die Fernbedienung, um den Spielerordner auszuwahlen und drücken Sie auf "EINGABE", um die Spielereliste aufzurufen.
Drucken Sie auf die "Start"-Taste auf dem Joystick, um das Spiel zu starten und drücken Sie die "STOPP"-Taste auf der Fernbedienung, um das Spiel zu beenden und zur Spielereliste zurückzukehren.

Batterieparameter

Batteriespezifikation: Leistungsausgabe: 7,4 V

Auflade-/Entladezeit: Standard-Ladezeit: 3-4 Stunden

Lager- und Betriebsbedingungen:

1.Lagerbedingungen Temperatur

6 Monate -20°C~+45°C 65±20%

1 Wonne -20°C~+65°C 65±20%

1. Betriebsbedienungen Temperatur Luftfeuchtigkeit

Standardladung 0^ +45^ 65 ± 20%

Standardentladung -20°C~+45°C 65±20%

Hiermit wird bescheinigt, dass der PDVS7330G der Direktive 89/336/EEC (EMC-Richtlinie) entspricht: Geltende Standards:

EN55013:2001+A1:2003+A2:2006

EN55020:2007

EN61000-3-2:2006+A1:2009+A2:2009

EN61000-3-3:2008

Weitere Information führen Sie auf unserer Website www.mpmaneurope.com
