Technische Merkmale	Christopeit EM 6 Heimtrainer mit magnetischem Widerstand, 8 Widerstandsstufen, LCD-Bildschirm zeigt Zeit, Distanz, Kalorien und Geschwindigkeit an.
Abmessungen	Abmessungen: 108 x 45 x 130 cm, Gewicht: 25 kg.
Verwendung	Ideal für das Training zu Hause, geeignet für Benutzer aller Niveaus, einfach zu montieren und zu bedienen.
Wartung	Regelmäßig die Schrauben und Muttern auf festen Sitz überprüfen, Rahmen und Komponenten nach Gebrauch reinigen.
Sicherheit	Auf einer ebenen Fläche verwenden, sicherstellen, dass das Fahrrad vor Trainingsbeginn stabil steht, das maximal empfohlene Gewicht nicht überschreiten.
Allgemeine Informationen	2 Jahre Garantie, Kundendienst für technische Unterstützung verfügbar, Bedienungsanleitung inklusive.

Häufig gestellte Fragen - EM 6 Christopeit

Wie stellt man die Sattelhöhe beim Christopeit EM 6 ein?

Um die Sattelhöhe einzustellen, lösen Sie den Spannhebel unter dem Sattel, stellen die gewünschte Höhe ein und ziehen den Hebel wieder fest.

Das Fahrrad geht nicht an, was tun?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, versuchen Sie, die Batterien der Konsole zu wechseln.

Wie stellt man den Widerstand des Heimtrainers ein?

Verwenden Sie den Widerstandseinstellknopf am Lenker, um die Pedalwiderstandsstufe zu erhöhen oder zu verringern.

Was tun, wenn der Bildschirm der Konsole nicht funktioniert?

Überprüfen Sie die Kabelverbindungen auf der Rückseite der Konsole. Wenn alles richtig angeschlossen ist, versuchen Sie, das Gerät durch Aus- und Wiedereinschalten zurückzusetzen.

Wie reinige ich meinen Christopeit EM 6?

Verwenden Sie ein weiches, feuchtes Tuch, um den Rahmen und die Konsole abzuwischen. Vermeiden Sie abrasive Reinigungsmittel, die die Oberfläche beschädigen könnten.

Das Fahrrad macht beim Gebrauch seltsame Geräusche, was tun?

Überprüfen Sie, ob alle Schrauben und Muttern fest angezogen sind. Wenn das Geräusch anhält, könnte es notwendig sein, die beweglichen Teile zu schmieren.

Kann ich diesen Heimtrainer draußen verwenden?

Nein, es wird empfohlen, den Christopeit EM 6 drinnen zu verwenden, um Schäden durch Witterungseinflüsse zu vermeiden.

Was ist die maximale Tragfähigkeit des Christopeit EM 6?

Die maximale Tragfähigkeit dieses Modells beträgt 120 kg.

Wie montiere ich den Christopeit EM 6?

Bitte beachten Sie die mitgelieferte Bedienungsanleitung. Folgen Sie den Montageschritten unter Verwendung der mitgelieferten Werkzeuge.

BEDIENUNGSANLEITUNG EM 6 Christopeit

Heimsport-Trainingsgerät

EM 6

D

Montage- und Bedienungsanleitung für Bestell-Nr.

GB

1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2
2. Einzelteileübersicht 3
3. Stuckliste Seite 4 - 5
4. Montageanleitung mit Explosionsdarstellungen Seite 6 - 8
5. Computeranleitung 9
6. Trainingsanleitung Seite 10

Sehr geehrte Kundin, sehr geehrter Kunde

Wir gratulieren Ihnen zum Kauf these Heimsport-Trainingsgerätes und wünschen Ihnen viel Vergnügen damit.

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung.

Wenn Sie irgendwelche Fragen haben, konnen Sie sich selbstverständlich jederzeit an uns wenden.

Mit freundlichen Gruben

Ihre Top-Sports Gilles GmbH

Contents

Sommaire

Inhoudsopgave

Pagina 34

063op coepkaHn

Wichtige Empfehlungen und Sicherheitshinweise

Unsere Produkte sind grundsätzlich geprüft und entsprechen damit dem aktuellen, hochsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefugten und in der Stückliste aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit der Kartonverpackung anhand der Stückliste der Montage- und Bedienungsanleitung kontrollieren.
2. Vor der ersten Benutzung und in regelmässigen Abständen den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prufen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nasse schützen. Bodenunbehenheiten sind durch geeignete Massnahmen am Boden und, sofern bei thisem Gerät vorhanden, durch darauf vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nasse ist auszuschliessen.
4. Sofern der Aufstellort entsprechens gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlandige (z.B. Gummimatte, Holzplatte o.a.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweissablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. Bei unsachgemassem und übermässigen Training sind Gesundheitsschaden möglich. Vor der Aufnahme eines gezielen Trainings ist davon ein geeigneter Arzt zu konsultieren. Diese kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf undulates Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Malzeiten trainiert werden. Es ist zu beachten, dass dieser Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei Funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten.

10. Sofern in der Anleitung nicht anders beschrieben, daß das Gerät nur immer von einer Person zum Trainieren benutzt werden.

11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingschuhe sollen passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuss einen festen Halt geben und eine rutschfeste Sohle besitzen.

12. Wenn Schwindelgefühle, Übelkeit, Brustschmerzen und andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
13. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen dazu nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
14. Personen wie Kinder, Invalide und behinderte Menschen sollenen, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Massnahmen auszuschliessen.
15. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
16. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin.
    Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
    Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
17. Bei dieser Gerät handelt es sich um ein geschwindigkeitsabhängiges Gerät, d.h. mit zunehmender Drehzahl nimmt die Leistung zu und umgekehrt.
18. Das Gerät ist mit einer 16-stufigen Widerstandseinstellung ausgestellt. Diese ermögen eine Verringerung bzw. Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Dabei führt das Drücken des Knopfes mit „-“ Symbol zu einer Verringerung des Bremswiderstandes und damit der Trainingsbelastung. Das Drücken des Knopfes mit „+“ Symbol führt zu einer Erhöhung des Bremswiderstandes und damit der Trainingsbelastung.
19. Die zulässige maximale Belastung (=Körpergewicht) ist auf 150 kg festgelegt worden.

Stücklste - Ersatzteilliste

EM 6 Best.-Nr. 98062, 98062A, 98063

Technische Daten: Stand: 01.10.2008

Ergometer der Klasse HA / EN 957-1/5 mit hoher Anzeigengenaugkeit

Magnet-Brems-System mit ca. 8 kg Schwungmasse

Motor- und Computergesteuerte Widerstandseinstellung 16-stufgregelbar

6 vorgegebene Belastungsprogramme, 3 Herzirefquenzprogramme (Pulsgesteuern) 4 individuell eingestellbare Programmme 1 Körpersortprogramm

1 drezahlunabhängiges Programm (Vorgabe der Wartleistung von 30 bis 300 Watt in 10-er Schritten einstellbar)

Handpulsmessung, Transportrollen vome, Netzteil, Fitness - Test Anzeige

Sattel verfall-, horizontal- und heigungsverstellbar, Lenker heigungsverstellbar Bedingungsfreiendlicher Computer mit schlechteriger Anzeige vom Zeit, Geschwindigkeit

Bendertungsfreierchener Computer mit gewichteter Anlage von Zent. Geschwindigkeit, Enttermung o Kaleriervorbruch Körperfatt.Anahme Bodelumdrubn Wott und

Entwicklung, ca. Kalienverbrauch, Korperrett - Analyse, Pedalumreitung, Watt und Pulsfrequenz.

Eingabe von Grenzwerten wie Zeit, Entfernung und ca. Kalorienverbrauch.

Uberschreitung der Grenzwerte wird angezeigt.

Geeignet bis zu einem Korpergewicht von max. 150 kg

StellmaBe: ca. L 112 x B 56 x H 140 cm

Nach Öffnen der Verpackungitte kontrollieren,ob alle Teile entsprechend der nachfolgenden Stuckliste vorhanden sind. Ist dies der Fall, konnen Si met dem Zusammenbau beginnen.

Wenn ein Bauteil nicht in Ordnung ist oder fehl, oder wenn Sie in Zukunft ein Entsatzteil benötigen, wenden Sie sichitte an:

Adresse: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Abbildungs- Nr.	Bezeichnung Abmessung Menge Montiert an ET-Nummer mm Stück	Abbildungs Nr.
1	Rundstopfen	220	2	6	39-9847
2	Schraube		2	3	39-10076-SW
3	Pulsensor		2	6	36-9806206-BT
4	Pulskel		1	3	36-9806207-BT
5	Lenkerüberzug		2	6	36-9806208-BT
6	Lenker		1	60	33-9806205-SI
7 L	Lenkerverkleidung Links		1	7R+60
Schwarz 36-9806204-BT //Silber 36-9806204-BT// Rot=36-9806304-BT
7R	Lenkerverkleidung Rechts		1	7L+60
Schwarz 36-9806205-BT //Silber 36-9806205-BT// Rot=36-9806305-BT
8	Unterlegscheibe		1	9	36-9806228-BT
9	Sterngriffschraube		1	60	36-9806209-BT
10	Sattel		1	12	36-9806210-BT
11	Schraube	M10x35	1	15	39-10269-CR
12	Sattelschlitten		1	10+16	33-9806206-SI
13	Stopfen		2	16	36-9806211-BT
14	Unterlegscheibe	10//22	1	11	39-9991
15	Sterngriffmutter	M10	1	11	36-9814-14-BT
16	Sattelstützrohr		1	28	33-9806207-SI
17	Sattelstützrohrmanschette		1	16	36-9806212-BT
18	Kunststoffeinsatz		1	28	36-9806213-BT
19 L	Verkleidung Links		1	19R+28
Schwarz 36-9806201-BT //Silber 36-9806241-BT// Rot=36-9806301-BT
19 R	Verkleidung Rechts		1	19L+28
Schwarz 36-9806202-BT //Silber 36-9806242-BT// Rot=36-9806302-BT
20 L	Pedalarm Links		1	52	33-9806208-SI
20 R	Pedalarm Rechts		1	52	33-9806209-SI
21 L	Pedale links		1	20L	36-9806229-BT
21 R	Pedale rechts		1	20R	36-9806230-BT
22	Stopfen		2	20+21	36-9840-15-BT
23	Schraube	M8x20	2	20+21+52	39-9886-CR
24 L	Verkleidungseinsatz links		1	19L	36-9806206-BT
24 R	Verkleidungseinsatz rechts		1	19R	36-9806207-BT
25	Scheibe		1	52	36-9806231-BT
26	Unterlegscheibe		2	52	39-9833
27	Tretlager		2	28+52	36-9806214-BT
28	Grundrahemen		1		33-9806201-SI
29	Hutmutter		4	32	39-9900-VC
30	Fußkappe hohenverstellbar		2	31	36-9806215-BT
31	Fuß hinten		1	28	33-9806204-SI
32	Schlosssschaube	M8x75	4	31+55	39-10019-CR
33	Selbstsichernde Mutter	M10	1	41	39-9981-VC
34	Unterlegscheibe	10//19	3	41	39-9989-CR
35	Spannrolle		1	41	36-9806216-BT
36	Selbstsichernde Mutter	M8	1	40	39-9918-CR
37	Untelegscheibe	8//16	1	40	39-9917-CR
38	Feder		1	39	36-9806217-BT

Abbildungs- Nr.	Bezeichnung mm Stück	Abmessung Menge Montiert an ET-Nummer
		1	28	33-9806210-SI
39	Spannbügel
40	Schraube	M8x20	1	1+39	39-10095-CR
41	Schraube		M10x35	1	35+39	39-10131
42	Schraube		4.5x25	5	19L+19R	36-9825339-BT
43	Schraube		5x15	4	19+28	39-9903-SW
44	Distanstück			1	41	36-9806218-BT
45	Schraube	M5x12	6	24	39-9903-SW
46	Achsmutter		3/8	2	47	39-9820
47	Schwungmasse			1	28	36-9806219-BT
48	Sensorkabel			1	28	36-9806220-BT
49	Schraube	5x10	1	48	39-9903-SW
50	Schraube	5x15	4	51	39-9903-SW
51	Stellmotor			1	28	36-9806221-BT
52	Tretkurbelscheibe			1	27	36-9806222-BT
53	Flachriemen			1	47+52	36-9806223-BT
54	Fußkappe incl. transportrolle			2	55	36-9806224-BT
55	Fuß vorne			1	28	33-9806203-SI
56	Unterlegscheibe gebogen		8//19	8	32+57	39-10271
57	Schraube	M8x20	4	28+60	39-9888
58	Stellmotorkabel			1	51+63	36-9806225-BT
59	Schnellverschluß			1	28	36-9806226-BT
60	Lenkerstützrohr			1	28	33-9806202-SI
61	Schraube	M5x12	4	62	36-9329712-BT
62	Computer			1	60	36-9806203-BT
63	Verbindungskabel			1	58+62	36-9806227-BT
64	Schraube		3,5x16	4	7	39-9909-SW
65	Federring		Für M8	8	32+57	39-9864-CR
66	Schraube			2	30	39-10188
67	Karton			1		36-9806232-BT
68	Magnet			1	52	36-9825506-BT
69	Montage- und Bedienungsanleitung			1		36-9806240-BT
70	Werkzeug Set			1		36-9806235-BT
71	Netzadapter 6V=//1000mA		6Volt=DC/1000mA	1		36-9806236-BT

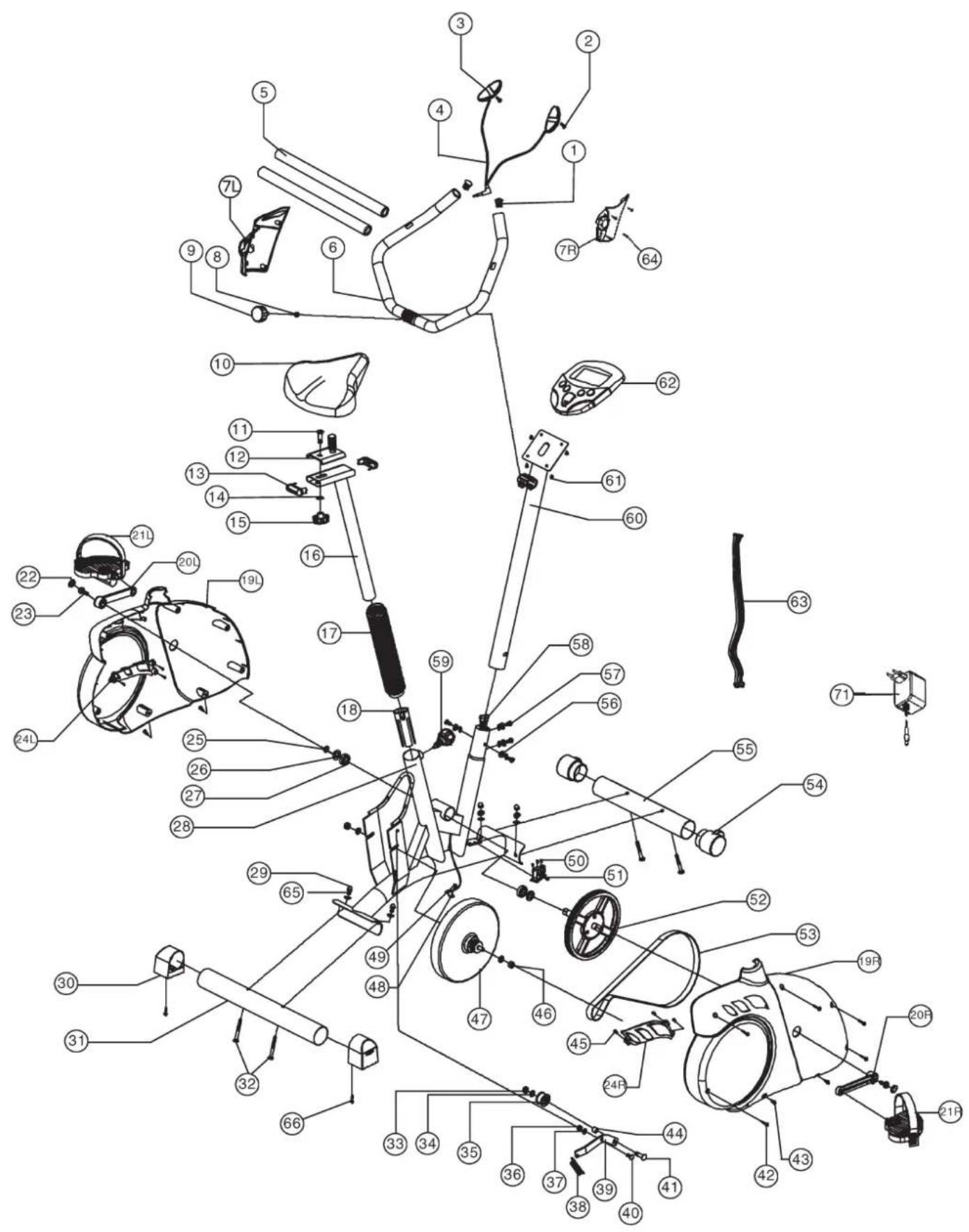

Montageanleitung

Montageanleitung

Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den Boden und kontrollieren die Vollzahligkeit anhand der Stücklste dieser Montageund Bedienungsanleitung. Zu beachten ist damit, dass eine Teile direkt mit dem Grundgestell verbunden sind und vormontiert wurden.

Des Weiteren sind auch eine andere Einzelteile schon zu Einheiten Zusammengeführten. Dieses soll ihren den Zusammenbau des Gerätes erleichtern und schneller durchführung machen.

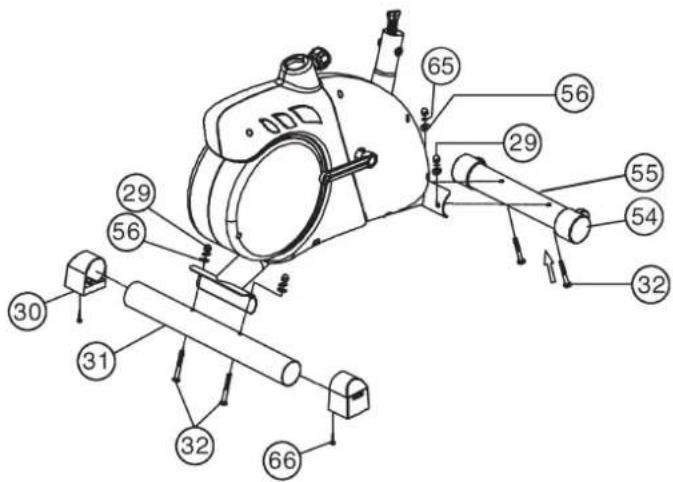

Schritt 1:

Montage der FuBrohre (31+55) am Grundrahmen (28).

1. Montieren Sie den vorderen Fuß (55) mit den vormontierten Transportrollen (54) am Grundgestell (28). Benutzen Sie dafür je zwei Schrauben (32), Unterlegscheiben (56), Federringe (65) und Hutmutter (29).
2. Stecken Sie die Fußkappen (30) auf das Fußbrohr (31) und befestigen Sie, die diese mittels der Schrauben (66).
3. Montieren Sie den hinteren Fuß (31) am Grundgestell (28). Benutzen Sie davon je zwei Schrauben (32), Unterlegscheiben (56), Federringe (65) und Hutmutter (29). Nach Beendigung der Gesamtmontage konnen Sie durch Drehen der beiden Justierschrauben keine Unebenheiten des Untergrundes ausgleichen. Das Gerät wird damit so ausgerichtet, dass ungewolte Eigenbewegungen des Gerätes während des Trainings ausgeschlossen werden.

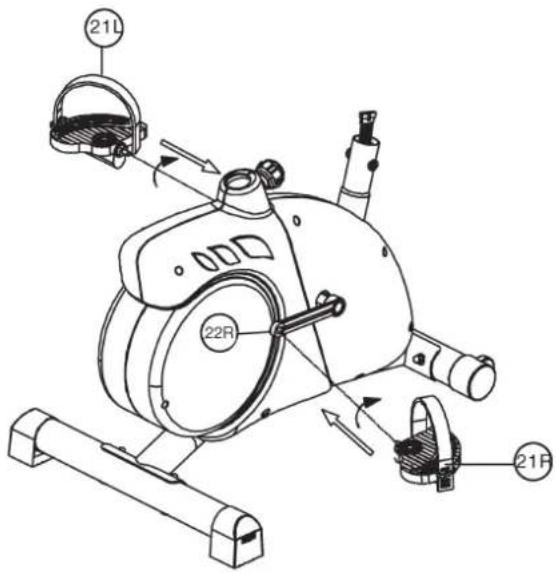

Schritt 2:

Montage der Pedalen (21L+21R) and den Pedalarmen (22L+22R).

1. Schrauben Sie die rechte Pedale (21R) auf der in Fahrrichtung rechten Seite befändlichen Pedalkurbel (20R) ein (Achtung! Schraubrichtung: im Uhrzeigersinn).
2. Die linke Pedale (21L) schrauben Sie auf der in Fahrrichtung linken Seite in die Aufnahme der Pedalkurbel (22L) ein.
   (Achtung! Schraubrichtung: entgegen dem Uhrzeigersinn).
   Die Zuordnung der einzelnen Teile ist für Sie durch eine zusätzliche Kennzeichnung dieser, mit den Buchstabe R für rechts und L für links, vereinfacht worden.
3. AnschlieBend montieren Sie die Pedalsicherungsbänder links und rechts an die entsprechenden Pedale (21).

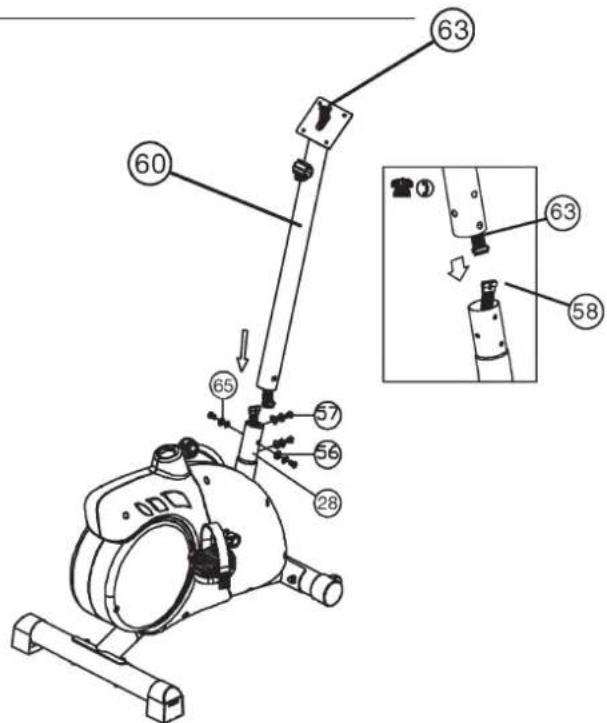

Schritt 3:

Montage des Lenkerstutzrohres (60) am Grundrahen (28).

1. Nehmen Sie das Lenkerstutzrohr (60) mit dem bereits eingelegten Computerkabelstrang (63) zur Hand. Verbinden Sie den unten aus dem Lenkerstutzrohr (60) ragenden Stecker des Computerkabelstranges (63) mit dem aus dem Grundgestell (28) ragenden Stecker des Stellmotorkabel (58).
2. Stecken Sie das Lenkerstutzrohr (60) in die damit vorgesehene Aufnahme des Grundgestelles (28). Achten Sie darauf, dass die zuvor hergestellte Kabelverbindung nicht eingequetscht wird und schiben Sie das Lenkerstutzrohr (60) langsam nach unter in die Aufnahme des Grundgestelles. Verschrauben Sie das Lenkerstutzrohr (60) mit dem Grundgestell (28) mittels der Schrauben (57), Federringe (65) und der Unterlegscheiben (56).

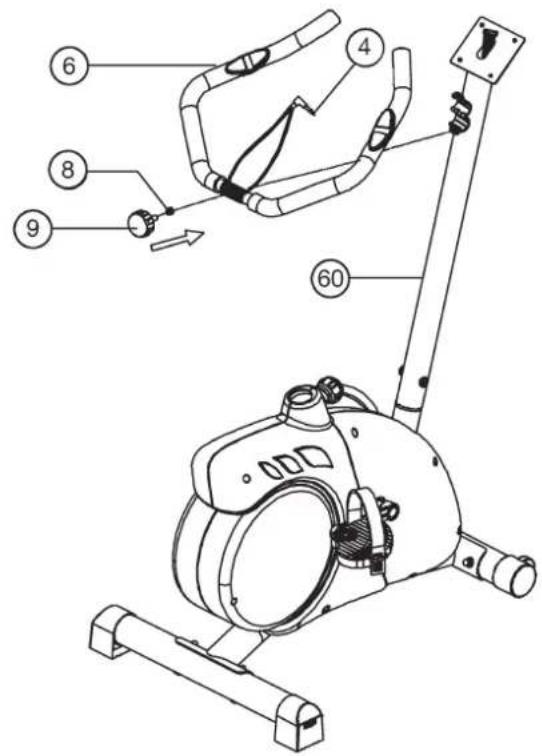

Schritt 4: Montage des Lenkers (6) am Stützrohr (60).

1. Führer Sie den Lenker (6) zur geöffneten Lenkeraufnahme am Stützrohr (60) und schlieben Sie diese über den Lenker (6).
2. Stecken Sie eine Unterlegscheibe (8) auf die Sterngriffschraubeschraube (9) und befestigen Sie damit in gewündlicher Position den Lenker (6) am Stützrohr (60).

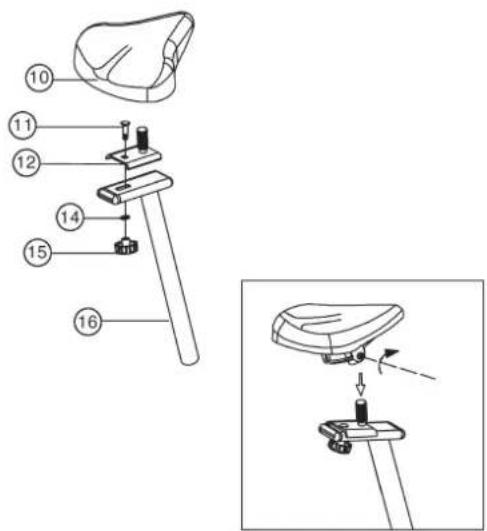

Schritt 5: Montage des Sattels (10) und Sattelschlitten (12) am Sattelstutzrohr (16).

1. Stecken Sie den Sattel (10) mit der Sattelaufnahme auf den Sattelschlitten
   (12) und schrauben Sie diesen in gewünschter Neigung fest.
2. Legen Sie den Sattelschlitten (12) in die Aufnahme am Sattelstutzrohr
   (16) und befestigen Sie diesen in gewünschter horizontaler Stellung mit der Sterngriffmutter (15), der Unterlegscheibe (14) und der Schraube (11).

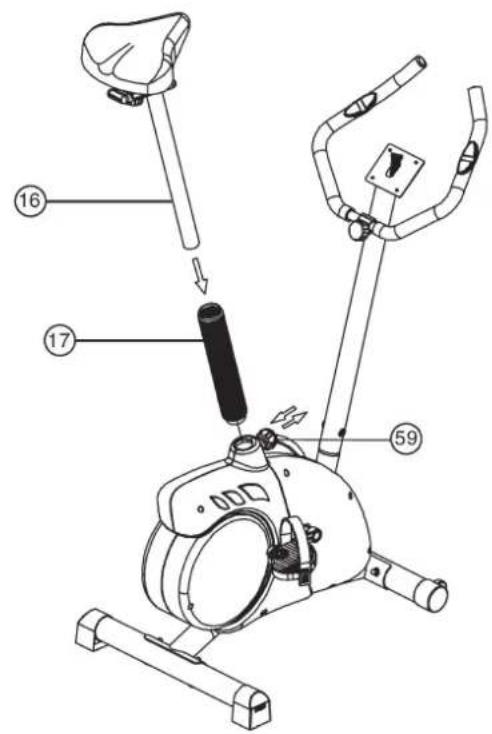

Schritt 6: Montage des Sattelstutzrohres (16) am Grundrahmen (28).

1. Schieben Sie die Sattelstutzrohmanschette (17) auf das Sattelstutzrohr (16) und dann in die entsprachende Aufnahme am Grundrahmen (1) und sichern Sie diese in gewürschter Position mittels des Schnellverschluss (59). (Der Schnellverschluss (59) muss nur durch drehen etwas gelöst werden, kann dann gezogen werden um die Höhenarretierung freiizugegeben und die Sattelhöhe zu verstehen. Nach der gewürschten Einstellung den Schnellverschluss (59) wieder durch festdrehen sichern).

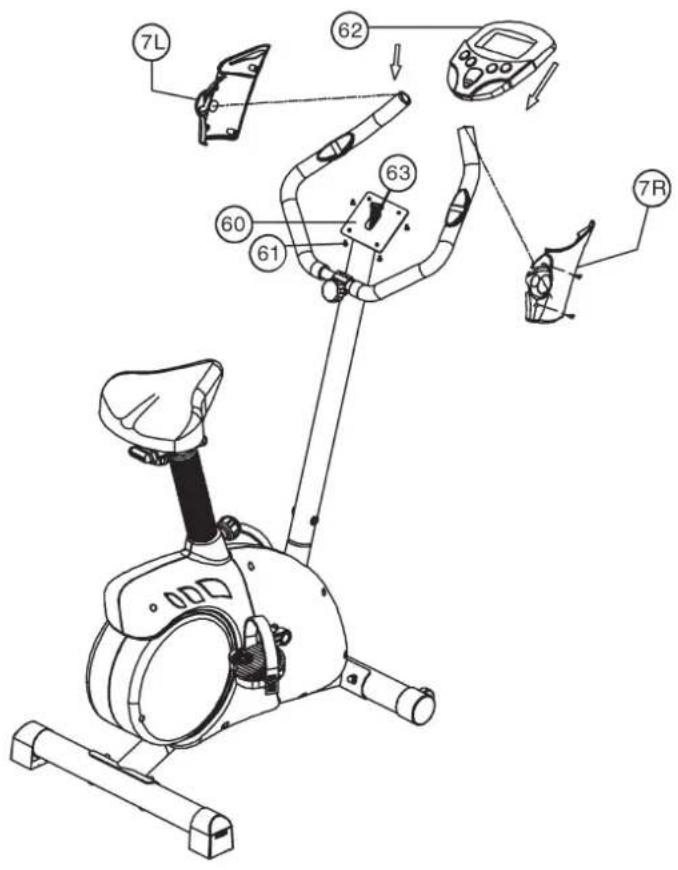

Schritt 7: Montage des Computers (62) am Stützrohr (60).

1. Stecken Sie den Stecker des Computerkabelstranges (63), der oben aus dem Lenkerstützrohr (60) ragt, in die auf der Rückseite des Computers (62) befindliche Buchse.
2. Schieben Sie den Computer auf die davon vorgesehene Platte des Lenkerstützrohres (60), und schrauben Sieihn mit den Schrauben (61) fest.
3. Den Stecker des Pulskabels (4), der aus der Lenkereinheit ragt, stecken Sie in die entsprechende Buchse des Computers (62).
4. Stecken Sie die Lenkerverkleidung (7L+7R) über den Lenker, sodass das Pulskabel (4) durch die länger Öffnung der Lenkerverkleidung (7) geführt ist, und schrauben Sie diese mittels der Schrauben (64) fest.

Schritt 8: Anschluss des Netzgerätes

1. Stecken Sie den Stecker des Netzgerätes (71) in die entsprechende Buchse am hinteren Ende der Verkleidung.
2. Stecken Sie danach das Netzgerät (71) in eine vorschrifsmäßig installierte Steckdose (230V/50Hz).

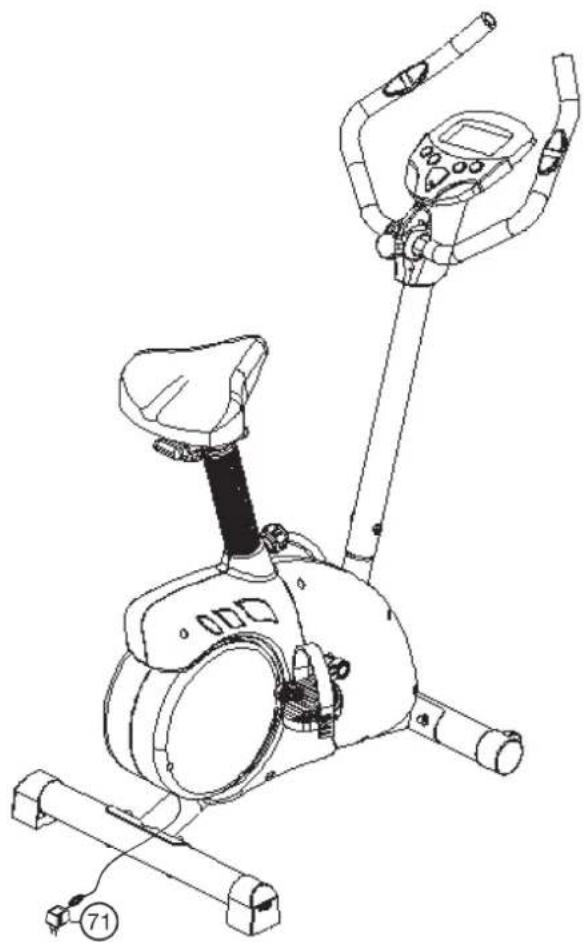

Schritt 9: Konrolle

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäß Montage und Funktion prufen.
   Die Montage ist hiermit beendet.
2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerat vertraut machen und die individuellen Einstellungen vormehmen.

Anmerkung:
Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen bzw. Ersatzteilbestellungen besteht werden.

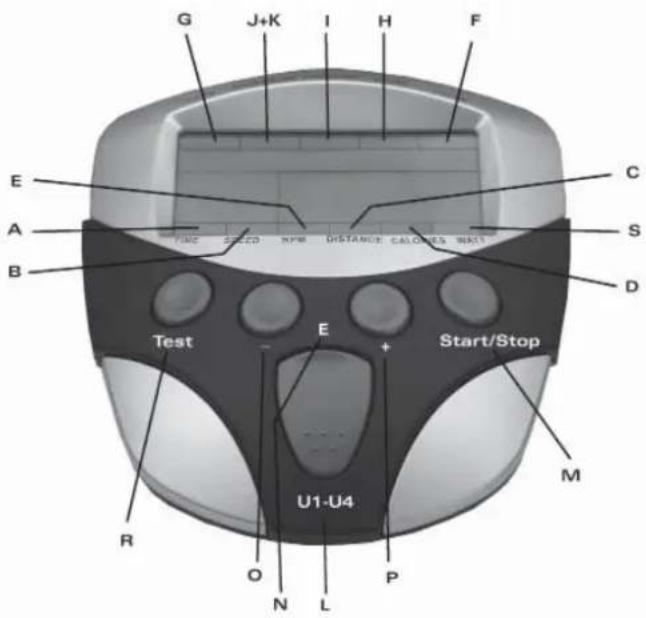

TRAININGSCOMPUTER

A Zeit
B Speed (Geschwindigkeit) / Km/Std.
C Entfernung
D KJoule
E U/min = Pedalumdrehung/min /
F Puls
G U1-U4
H Stufe = Bremswiderstand
Programmnummer
J Stopp-Anzeige
K Start-Anzeige
L U1-U4-Taste
M Start-Stopp-Taste
N Eingabe und Bestätigungsstaste
O - Taste
P + Taste
R Fitness - Taste
S Watt

Computeranleitung fur 98062

Der Computer Ihres ERGOMETER ist sehr bedienungsfreundlich. Durch gleichzeitiges Anzeigen aller Funktionen entfält ein umständliches Hin- und Herwechseln zwischen den einzelnen Funktionen und Sie sind immer mit einem Blick umfassend über ihren Trainingsablauf informiert. Bei dieser Gerät handelt es sich um ein drehzahlunabhängiges Gerät. Um eine von Ihnen gewünschte Leistung zu erbringen, regelt der Computer die Bremse unabhängig von der Trittfrequenz.

Einschalten:

1) Stecken Sie den Anschluss-Stecker in die Adapteranschlussbuchse am Gerät. Ein Signalton erfort - alle LCD-Anzeige-Segmente erscheinen für 2 Sekunden und werden auf 00 gestellt. oder

2) Der Netzstecker ist bereits in der Steckdose/Gerät hat autom. abgeschal-tet. Durch Betätigung einer beliebigen Taste - oder bei mindestens einer Pedalumdrehung - schaltet sich der Computer selbstständig ein.

Ausschalten:

Sobald das Gerät länger als ca. 4 Min. nicht mehr betätig wird, schaltet der Computer selbstständig ab. Nach Beendigung des Trainings, Netzsteckerziehen.

TASTEN

Insgesamt 6 Tasten: START/STOP (S), EINGABE (E), U1 - U4, AUF (+), AB (-), and TEST (Test).

"S": Trainingsstart oder Trainingsunterbrechung im gewählten Programm. Im STOPP- Modus leuchtet die STOPP - Anzeige J.

Der Computer fängt erst zu zahlen an, wenn vorher die „S“ -Taste gedrückt wurde. Wird die „S“-Taste länger als 3 Sek. gedrückt, so werden alle Werte auf 00:00 in die Ausgangspo

sition zurückgesetzt.

E^ : Mit der Eingabe - und Bestätigungstaste (N) wechseln man von einem Eingabefeld zum nachsten. Die jeweils angewählte Funktion blinkt. Mit der +/- Taste O + P geben Sie die Werte ein und durch erneutes Drücken der E^ -Taste werden diese bestätigt. Gleichzeitig springt die Blinkanzeige in das{nachste Eingabe feld.

"U1-U4": Mit dieser Taste konnen Sie die Benutzerdaten einstellen.

Test: Mit dieser Taste konnen Sie ihre Fitness-Note ermitteln.

“+” und “-”: Mit den +/- Tastenändern Sie die Werte - nur blinkende Angaben können im Wert geändert werden.

ANZEIGEN

START:

Anzeige des Start Modus. Alle verfügbaren Werte werden angezeigt.

STOP:

Anzeige von Stopp Modus. Es konnen Vorgaben eingestellt werden.

PROGRAMM: Anzeige von eingestelltem Programm 1-13. (Progr. 1 - 7 = Fitness-Programme; Progr. 8 = U1 - U4 = individuelle Benutzerprogramme; Progr. 9 = Wattprogramm; Progr. 10-12 = Pulsprogramme; Progr. 13 = Körperfettprogramm.

STUFE: Anzeige des gewählten Tretwiderstandes von Stufe 1-16. Je hoher die Zahlestoeger der Widerstand.

Die dazugehörende Balkenanzeige hat 8 Balken zur Verfügung. jeder Balken beinhaltet zwei Werte (z.B.: 3 Balken sind

Stufe 5 oder 6) Den genauen Wert konnen Sie der Anzeige H STUFE entnehmen. Dieser Tretwiderstand lasst sich jederzeit, in allen Programmen, mit den Tasten + und - verändern.

GESCHLECHT: Anzeige von vorgegebenen Geschlecht Mannlich/Weiblich (M;F) (Vorgabe nur in Programm 13)

ZEIT/GROBE/GEWICHT: Zur Einstellung / Anzeige der Zeit in Minuten und Sekunden bis max. 99:00 Minuten. Vorwahl in Minutenschritten / Zahlung Auf + Ab in Sekundenschritten. In den Programmen 2 - 12 Mindestvorgabezeit 5 Minuten. Es kann entweder ZEIT oder ENTFERNUNG vorgegeben werden - beides zusammen gehen nicht. Eingabe/Anzeige der Körpergroße des Körpersgewichtes nur im Programm 13 verfügbar.

U/min/SPEED/km/h: Anzeige von Pedalumdrehungen pro Minute und Geschwindigkeit in km/h.

ENTFERNUNG/FETT %: Anzeige und Vorgabe für die Entfernung. Die Vorgabe kann von 0 - 999,0 km eingegeben werden. Die Zahlung Auf/Ab erfolgt in 0,1km-Schritten. Entfernung kann nicht gleichzeitig mit einer Zeit vorgegeben werden. Anzeige des berechneten Körperperfettanteile in %, nur im Programm 13 verfügbar.

KJOULE/WATT/BMR: Mittels der Durchschnittswerte errechnet der Computer die Joule, die in KJoule angezeigt werden. Zum Umrechnen der verbindlichen Maßeinheit für Energie „Joule" in die allgemein gebrachte Angabe „Kalorien" verwenden Sie die folgende Formel: 1 Joule = 0,239 cal, bzw. 1 cal = 4,186 J. Die Joule konnen nicht direkt eingebehen werden, da sie autom. aus der Wattzahl vom Computer errechnet werden. Der Computer misst exakt die beim Training erbrachte Leistung. Die Anzeige erfolgt in Watt. BMR (Basal Metabolism Ratio) = Grundumsatz an Energie, die Ihr Körper im Ruhezustand verbraucht. Diese Wert wird errechnet aus einer Formel die Fettanteil, große, Gewicht, Alter und Geschlecht berücksichtigt. (Nur im Programm 13 verfügbar.)

PULSOBERGRENZE/BMI/ALTER: Verfügbar in den Programmen 1-8 (nicht in Programm 10-12). Sobald Sie Ihr Alter eingeben, errechnet der Computer einen Warn-Pulswert, den Sie keinesfalls überschreiben sollenn (Formel: (220 - Alter) x 0,85). Bei Erreichen these Wertes beginnt die Angeige Puls zu blinken - Sie sollenn dann sofort die Geschwindigkeit oder die Belastungsstufe reduzieren. Verfügbar in den Programm 10-12. Im Programm 10-12: Trainingsprogramm mit 60% / 75% oder 85% Ihr MHF(max. Herzfrequenz). Nach Eingabe Ihres Alters wird ihre MHF errechnet und von da aus mit dem jeweiligen Prozentsatz berechnet. Ihr aktueller Puls wird im Feld F angezeigt. Anzeige von BMI (Body Mass Index) = Körpergewicht : Körpergroße2.
PULSANZEIGE/BODY TYP : Hier wird der aktuelle Puls angezeigt. Um die Pulsmessung zu aktivieren, muss immer vorher die S-Taste gedrück werden. Anhand des errechneten Körperfettanteiles wird unter 9 verschiedene Körpertypen unterschieden:
Type 1 Fettanteil 5% -9%
Type 2 Fettanteil 10% -14%
Type 3 Fettanteil 15% -19%
Type 4 Fettanteil 20% -24%
Type 5 Fettanteil 25% -29%
Type 6 Fettanteil 30% -34%
Type 7 Fettanteil 35% -39%
Type 8 Fettanteil 40% -44%
Type 9 Fettanteil 45% -49%

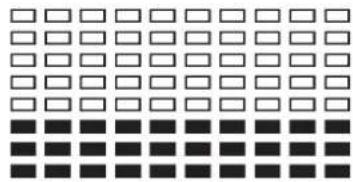

Widerstandsprofil: Die gewünschte Trainingsdauer kann im Bereich A / ZEIT vor eingestellt werden. Diese Vor eingestellte Zeit wird vom System in 10 Teilintervalle unterheit. jeder Balken auf der Zeitachse (horizontal) = 1/10 der vorgegebenen Zeit, z.B.: Trainingszeit = 5 min = jeder Balken ist 30 sek., Trainingszeit = 10 min = jeder Balken = 1 min. jeder der 10 Balken entspricht einem solchen Zeitintervall. Der jeweils aktuelle Zeitbalken wird durch BLINKEN gekennzeichnet. Wir keine Zeite vorgegeben, so bedetet jeder Zeitbalken 3 min Training, d.h. nach 3 Minuten springt die Blink-Anzeige von Balken 1 auf Balken 2 usw. bis gesamt 30 min. Wir das Programm zwischenzeitlich mit der S-Taste gestoppt, bleibt die Zeit stehen, um von Dort aus nach erneut den Drucken der S- Taste wieder weiterzuzahlen.

Tretwiderstand : Mittels der + / - Taste P+O konnen Sie jederzeit - in allen Programmen - den Tretwiderstand anpassen. Die Veränderung konnen Sie an der Balkenhöhe sowie in der Anzeige H STUFE ablesen - jeHigher die Balken,desto Higher der Widerstand und umgekehrt.Jedes Balkensegment steht fur zwei Werte (z.B. 3 Segmente steht fur Stufe 5 und 6 oder 7 Segmente steht fur Stufe 13 und 14) Der gewählte Wert wird von der Anzeige STUFE

hoher Balken = hoher Tretwiderstand niedriger Balken =kleiner Tretwiderstand Jedes Balkensegment beinhaltet 2 Werte

jeder der 10 Zeitbalken entspricht
1/10 der vorgegebenen Trainingszeit

angezeigt. Die Veränderung wirkt sich auf die momentane und folgende Zeit-Position aus. Die Höhe der Balken zeigt die Belastung an, nicht ein Geländeprofil. Programmabläufe werden im Display grafisch dargestellt. Der Ablauf der einzelnen Programme erfolgt gemäß Darstellung des Balkendiagramms im Anzeigefeld, z.B. Programm 3 = Berg + Ta usw. (dabei ist die Balkenhöme = Widerstand, die Zeit wird auf die Balkenbreite verteil). Nach Programmeinstellung unbedingt "S" -Taste drücken, wenn mit dem Training gestartet wird. Ansonsten erfolgt keine Pulsanzeige, Watteinstellung etc.

Grundsätzlich sind alle ermittelten und angezeigten Werte nicht für medizinische Auswertungen geeignet.

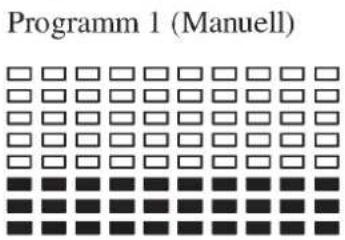

Programm 1: Manuell

A. Einstellmöglichkeiten der Programme:

Programme Einstellung

P1-P7 Zeit, Entfernung, Kal.

P8 Zeit, Entfernung, Kal., 10 Teilintervalle

P9 Zeit, Entfernung, Watt

P10-P12 Zeit, Entfernung, Kal., Alter, max. Herz

P13 Geschlecht, Gewicht, Grösse, Alter

Anzeigen im Überblick:

Funktion	max. Anzeigewerte	Einstellmöglichkeit
Zeit	00:00 - 99:00 aufwärts99:00 - 05:00 abwärts	Manuell 01:00 - 99:00Programm 05.00 - 99:00
Geschw.	0,0 - 99,9 km/h	nicht einstellbar
Entfernung	0,1 - 999,0 km	1,0 km - 999km
U/min	15 - 999 Upm	nicht einstellbar
KJoule	0 - 9999 KJoule	nicht einstellbar
Watt	00 -999 Watt	30 - 300 Watt
Alter	10 - 99 Jahre	10 - 99 Jahre
Puls	40- 240 Schläge	60 - 220 Schläge
BMI	1 - 99,99	nicht einstellbar
BMR	1 - 9999 Kcal	nicht einstellbar
Fett %	5% - 50%	nicht einstellbar
Körpers typ	1 - 9	nicht einstellbar
Fitness-Note	F 1,0 - F 6,0	nicht einstellbar

B. Programm Auswahl:

P7 (Intervalall)

P8 (U1 - U4)

P9 (Watt-Drehzahlunabhängig)

Programm 10 (60% max. Puls)

Programm 11 (75% max. Puls)

Programm 12 (85% max. Puls)

Programm 13 (Körper Fett)

deses Programm entspricht den Funktionen eines normalen Heimtrainers. So werden hier die Zeit, die Geschwindigkeit/U/min, die Entermung, die Watt/Kjoule, der aktuelle Puls und der Warnpuls permanent im Anzeigefeld angezeigt. Alle Werte sind manuell zu bedienden - es erfolgt keine automatische Regulierung.

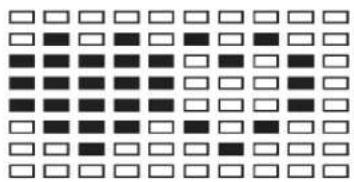

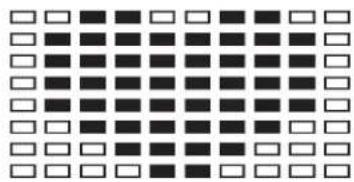

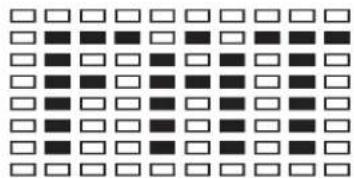

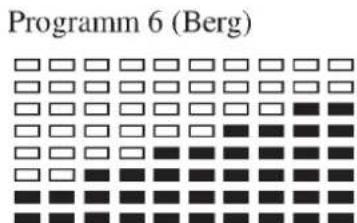

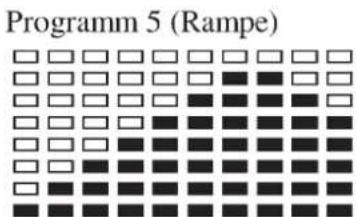

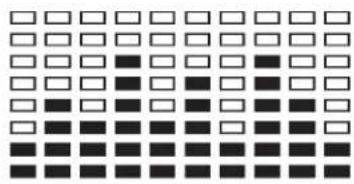

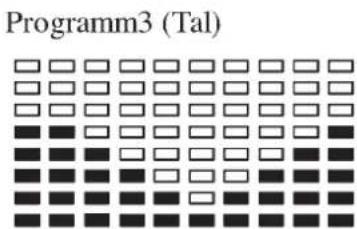

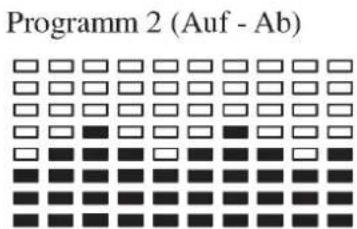

Hier sind verschiedene Trainingsprogramme vorgegeben. Bei Wahl eines dieser Programme erfolgt ein automatischer Programmablauf, der verschiedene Intervalle beinhaltet. Die Aufteilung erfolgt in Schwierigkeitsstufen und in Zeitintervallen. Sie können aber jederzeit in das Programm eingreifen, um Tretwiderstand oder Zeitauf zu verändern. Außen dem erfolgt eine entsprechende Balkenanzeige im Anzeigefeld.

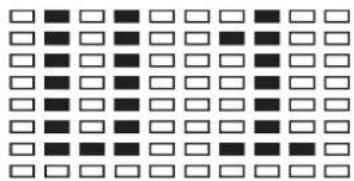

Programm 8: individ. Trainingsprogramme (U1-U4)

Hier können Sie ihre persönliche individuelle Belastung vorgegeben. Programm 9: Watt-Programm

Hier können Sie ihre individuelle Watt-Vorgabe eingeben. Innerhalb eines gewissen Toleranzbereiches wird der Tretwiderstand automatisch - unabhängig von der Trittfrequenz vom Computer nachgeregt, so dass Sie sich immer in der vorgegebenen Zone befinden.

Programm 10-12:

Hier berechnet der Computer nach Eingabe Ihres Alters selbstständig ihre max. Herzfrequenz und je nach Programm die entsprechende - auf 60% / 75% oder 85% - angepasste Trainings-Zielfrequency. Dieser Soll-Wert wird angezeigt. Der Tretwiderstand wird automatisch vom Computer nachgere-gelt, um in dieser Zielfrequency zu bleiben.

Programm 13: Ihr personliches Profi I

Hier berechnet der Computer nach Eingabe ihrer pers. Daten wie Geschlecht / Groß/ Gewicht und Alter ihre Werte für den BMI, BMR, Körperfettanteil und Körpertyp.

PULSMESSUNG:

1. Handpulsmessung:

Im linken und rechten Lenkergriffeil ist je eine Metallkontaktplatte, die Sensoren, eingelassen. Verbinden Sie das Kabel mit dem Anschluss 3 am Computer.itte darauf aufachten, dass immer beide Handflächen gleichzeitig mit normaler Kraft auf den Sensoren aufl gegen. Sobald eine Pulsabnahme erfolgt, blinkt ein Herz besoin der Pulsanzeige F. (Die Handpulsmessung dient nur zur Orientierung, da es durch Bewegung, Reibung, Schweit etc. zu Abweichungen vom tatsächlichen Pulskommen kann. Bei einigen wenigen Personen kann es zu Fehlfunktionen der Handpulsmessung kommt. Sollten Sie Schwierigkeiten mit der Handpulsmessung haben, so empfehlen wir Ihnen die Verwendung eines Cardio - Brustgurtes.

2.Cardio -Pulsmessung:

Im Handel sind so genannte Cardio- Pulsmesser erhältlich, die aus einem Senderbrustgurt und einem Armbanduhr-Empfänger bestehen.

START-Taste unbedingt drucken, sonst erfolgt keine Pulsmessung.

FITNESS-NOTE / ERHOLUNGSPULSFUNKTION

Ihr Ergometer betet die Möglichkeit, eine Bewertung ihrer individuellenFitness in Form einer „Fitness-Note" durchzuführen. Das Messprinzip beruht auf der Tatsache, dass bei gesunden, gut trainierten Personen die Pulsfrequenz innerhalb einer gewissen Zeitspanne nach dem Training schneller absinkt als bei gesunden, weniger gut trainierten Personen. Zur Ermittlung des Fitnesszustand wird daher die Differenz der Pulsfrequenz am Ende des Trainings (Anfangspuls) und der Pulsfrequenz eine Minute nach dem Ende des Trainings (Endpuls) herangezogen. Starten Sie diese Funktion erst, wenn Sie einige Zeit trainiert haben. Vor Beginn der Erholungspulsfungtion müssen Sie sich ihre aktuelle Pulsfrequenz aneigen halten, indem Sie die Hände an die Handpuls-Sensoren legen.

1. Drucken Sie die „Test“-Taste und legen Sie danach beiden hände zur Pulsmessung an die Sensoren an.
2. Der Computer geh in den STOPP-Modus, in der Mitte des Displays wird ein großes Herzsymbol angezeigt und die automatische Erholungspulsmesserung wird eingeleitet.
3. Die Zeit im Display beginnnt wird 0:60 an zurückgezahlt
4. nach Ablauf einer Minute ist die Zeit auf 0:00 zusückgefahren und es ertont ein akustischer Signalton. Der Motor fahr t zurück. Im Feld F „Puls" wird Endpuls zum Zeitpunkt 0:00 angezeigt. Sie konnen nun die Höhe von den Puls-Sensorenrehmen. Nach einigen Sekunden erscheid in der Mitte der Anzeige ihre Fitness-Note von F 1,0 - F 6,0 (Schulnotensystem).
5. Zum Weitertrainieren drücken Sie die START-Taste M.

Garantiebestimmungen

Die Garantie beginnnt mit dem Rechnungs- bzw. Auslieferdatum und beträgt 24 Monate.

Während der Garantiezeit werden eventuelle Mängel kostenbeseitigt. Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleibeiten oder Beschädigungen durch missbrauchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprüche mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Returnierung die Ware ausreichend zu schätzen.und senden Sie keine Ware unfrei zur Service Abteilung ein!

Trainingsanleitung

Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden:

1. Intensität:

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiben, ohne darauf den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert für ein effektives Training kann darauf bei der Puls sein. Dieser sollte sich während des Trainings in dem Bereich zwischen 70% und 85% des Maximalpulses befänden (Ermittlung und Berechnung siehe Tabelle und Formel).

Während der ersten Wochen sollte sich der Puls während des Trainings im unteren Bereich von 70% des Maximalpulses befänden. Im Laufe der daraufuffolgenden Wochen und Monate sollen die Pulsfrequenz langsam bis zur Obergrenze von 85% des Maximalpulses gesteigert werden. Je größter die Kondition des Trainierenden wird,esto mehr,müssen die Trainingsanforderungen gesteigert werden,um in den Bereich zwischen 70% und 85% des Maximalpulses zu gelangen.Dieses ist durch eine Veränderung der Trainingsdauer und/oder einer Erhöhung der Schwierigkeitsstufen möglich.

Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie Sicherheitshalber ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden können, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen:

a. Puls-Kontroll-Messung auf herkommliche Weise (Abtasten des Pulsschlags z.B. am Handgelenk und zahlen der Schläge innerhalb einer Minute).

b. Puls-Kontroll-Messung mit entsprechend geeigneten und geeichen Puls-Mess-Geräten (im Sanitäts- Fachhandel erhältlich).

2. Häufigigkeit:

Die meisten Experten empfehlen die Kombination einer gesundheitsbewuBten Emährung, die entsprechend dem Trainingsziel abgestimm werden muB, und körperlicher Ertüchigungen drei- bis fünfmal in der Woche.

Ein normaler Erwachsener muß zweimal proWoche trainieren, um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpersgewicht zu verändern, benötigt er mindestens drei Trainingsinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingsinheiten proWoche.

3. Gestaltung des Trainings

Jede Trainingsinheit solle aus drei Trainingsphasen bestehen: "Aufwärm-Phase", "Trainings-Phase" und Abkuhl-Phase".

In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Diese ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich.

Danach sollte das eigentliche Training ("Trainings-Phase") beginnen. Die Trainingsbelastung sollte erst eine Minuten gering sein und dann für eine Periode von 15 bis 30 Minuten so gesteigert werden, daß sich der Puls im Bereich zwischen 70% und 85% des Maximalpulses befindet.

Um den Kreislauf nach der „Trainings-Phase“ zu Unterstützung und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollenen, fünf bis zehn

Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgefuhrt werden.

4. Motivation

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollenn sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das TrainingVBoreiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag fur Tag feststellen, wie Sie bereits weiterentwickeln und ihrer personlichen Trainingsziel Stück fur Stück bisherkommen.

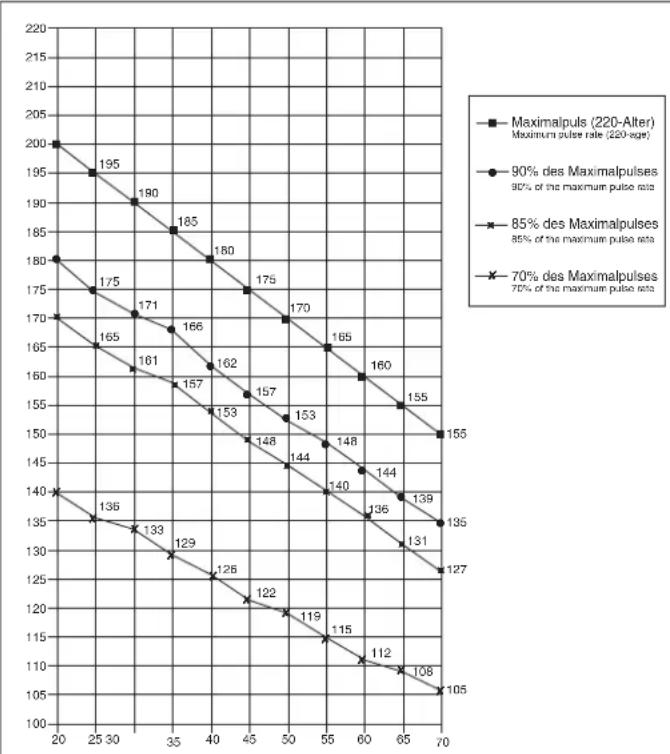

Berechnungsformeln: Maximalpuls = 220 -Alter

90% des Maximalpuls = (220 - Alter) x 0,9

85% des Maximalpuls = (220 - Alter) x 0,85

70% des Maximalpuls = (220 - Alter) x 0,7

Top-Sports Gilles GmbH

Adress: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: [phone]

e-mail: [e-mail]

www.christopeit-sport.com

Illustration No.	Designation mm		Dimensions Illustration No.		Quantity	Attached to	ET number
1	Round cap		220		2	6	39-9847
2	Screw				2	3	39-10076-SW
3	Pulse unit				2	6	36-9806206-BT
4	Pulse cable				1	3	36-9806207-BT
5	Handlebar wrapping				2	6	36-9806208-BT
6	Handlebar				1	60	33-9806205-SI
7 L	Handlebar cover left				1	7R+60
Black 36-9806204-BT // Silver 36-9806204-BT // Red= 36-9806304-BT
7R	Handlebar cover right				1	7L+60
Black 36-9806205-BT // Silver 36-9806205-BT // Red= 36-9806305-BT
8	Washer				1	9	36-9806228-BT
9	Hand grip screw				1	60	36-9806209-BT
10	Saddle				1	12	36-9806210-BT
11	Screw		M10x35		1	15	39-10269-CR
12	Saddle slide				1	10+16	33-9806206-SI
13	Cap				2	16	36-9806211-BT
14	Washer		10//22		1	11	39-9991
15	Star gip nut		M10		1	11	36-9814-14-BT
16	Saddle support				1	28	33-9806207-SI
17	Support wrapping				1	16	36-9806212-BT
18	Plastic slide				1	28	36-9806213-BT
19 L	Chain cover left				1	19R+28
Black 36-9806201-BT // Silver 36-9806241-BT // Red= 36-9806301-BT
19 R	Chain cover right				1	19L+28
Black 36-9806202-BT // Silver 36-9806242-BT // Red= 36-9806302-BT
20 L	Pedal crank left				1	52	33-9806208-SI
20 R	Pedal crank right				1	52	33-9806209-SI
21 L	Pedal left				1	20L	36-9806229-BT
21 R	Pedal right				1	20R	36-9806230-BT
22	Cap				2	20+21	36-9840-15-BT
23	Screw		M8x20		2	20+21+52	39-9886-CR
24 L	Cover part				1	19L	36-9806206-BT
24 R	Cover part				1	19R	36-9806207-BT
25	Axletree				1	52	36-9806231-Bt
26	Washer				2	52	39-9833
27	Ball bearing				2	28+52	36-9806214-BT
28	Main frame				1		33-9806201-SI
29	Cap nut				4	32	39-9900-VC
30	End cap incl.				2	31	36-9806215-BT
31	Rear foot				1	28	33-9806204-SI
32	Carriage bolt		M8x75		4	31+55	39-10019-CR
33	Selflocking nut		M10		1	41	39-9981-VC
34	Washer		10//19		3	41	39-9989-CR
35	Idle wheel				1	41	36-9806216-BT
36	Selflocking nut		M8		1	40	39-9918-CR
37	Washer		8//16		1	40	39-9917-CR
38	Spring				1	39	36-9806217-BT
Illustration No.	Designation mm		Dimensions illustration No.		Quantity	Attached to	ET number
39	Idle	bracket	1	28	33-9806210-SI
40	Screw	M8x20	1	1+39	39-10095-CR
41	Screw		M10x35		1	35+39	39-10131
42	Screw		4.5x25		5	19L+19R	36-9825339-BT
43	Screw		5x15		4	19+28	39-9903-SW
44	Spacer				1	41	36-9806218-BT
45	Screw	M5x12	6	24	39-9903-SW
46	Axle	nut		3/8		2	47
47	Flywheel	mass			1	28	36-9806219-BT
48	Sensor	cable			1	28	36-9806220-BT
49	Screw		5x10		1	48	39-9903-SW
50	Screw		5x15		4	51	39-9903-SW
51	Servo	motor			1	28	36-9806221-BT
52	Belt	wheel			1	27	36-9806222-BT
53	Flat belt				1	47+52	36-9806223-BT
54	End cap incl. Transportroller				2	55	36-9806224-BT
55	Front	foot			1	28	33-9806203-SI
56	Curved washer				8	32+57	39-10271
57	Screw	M8x20	4	28+60	39-9888
58	Motor cable				1	51+63	36-9806225-BT
59	Quick release				1	28	36-9806226-BT
60	Handlebar	support			1	28	33-9806202-SI
61	Screw	M5x12	4	62	36-9329712-BT
62	Computer				1	60	36-9806203-BT
63	Connection cable				1	58+62	36-9806227-BT
64	Screw		3,5x16		4	7	39-9909-SW
65	Spring washer				8	32+57	39-9864-CR
66	Screw				2	30	39-10188
67	Carton				1		36-9806231-BT
68	Magnet				1	52	36-9825506-BT
69	Assembly and exercise instruction				1		36-9806240-BT
70	Tool set				1		36-9806234-BT
71	AC adapter 6V=//1000mA		36-9806240-BT		1		36-9806235-BT

Top-Sports Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstr.

55

42551

Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail:

[e-mail]

www.christopeit-sport.com

Afbeeldings- nr.	Beschrijving	Afmetingen	Aantal Gemonteerd aan ET-nummer afbeeldingsnr.
	mm	stuks
1	Ronde stop		220	2	6	39-9847
2	Schroef			2	3	39-10076-SW
3	Polsunit			2	6	36-9806206-BT
4	Polskabel			1	3	36-9806207-BT
5	Overtrek handgreep			2	6	36-9806208-BT
6	Stuur			1	60	33-9806205-SI
7 L	Stuur Bekleiding			1	7R+60
Black 36-9806204-BT //Silver 36-9806204-BT// Red=36-9806304-BT
7R	Stuur Bekleiding			1	7L+60
Black 36-9806205-BT //Silver 36-9806205-BT// Red=36-9806305-BT
8	Onderlegplaatje			1	9	36-9806228-BT
9	Stergreepschroef			1	60	36-9806209-BT
10	Zadel			1	12	36-9806210-BT
11	Schroef	M10x35		1	15	39-10269-CR
12	Zadelglijder			1	10+16	33-9806206-SI
13	Stop			2	16	36-9806211-BT
14	Onderlegplaatje	10//22		1	11	39-9991
15	Stergreepmoer	M10		1	11	36-9814-14-BT
16	Zadelsteunbuis			1	28	33-9806207-SI
17	Overtrek zadelsteunbuis			1	16	36-9806212-BT
18	Glijder			1	28	36-9806213-BT
19 L	Bekleiding links			1	19R+28
Black 36-9806201-BT //Silver 36-9806241-BT// Red=36-9806301-BT
19 R	Bekleiding rechts			1	19L+28
Black 36-9806202-BT //Silver 36-9806242-BT// Red=36-9806302-BT
20 L	Pedaalkruk Links			1	52	33-9806208-SI
20 R	Pedaalkruk Rechts			1	52	33-9806209-SI
21 L	Pedaal Links			1	20L	36-9806229-BT
21 R	Pedaal Rechts			1	20R	36-9806230-BT
22	Stop			2	20+21	36-9840-15-BT
23	Schroef	M8x20		2	20+21+52	39-9886-CR
24 L	Afdekking links			1	19L	36-9806206-BT
24 R	Afdekking rechts			1	19R	36-9806207-BT
25	Onderlegplatje			1	52	36-9806231-BT
26	Onderlegplaatje			2	52	39-9833
27	Kogellager			2	28+52	36-9806214-BT
28	Basisframe			1		33-9806201-SI
29	Dopmoer			4	32	39-9900-VC
30	Ronde kappen met hoogtecompensatie			2	31	36-9806215-BT
31	Voetbuis achteren			1	28	33-9806204-SI
32	Sluitschroef	M8x75		4	31+55	39-10093-CR
33	Zelfborgende moer	M10		1	41	39-9981-VC
34	onderlegplatje	10//19		3	41	39-9989-CR
35	Spanrol			1	41	36-9806216-BT
36	Zelfborgende moer	M8		1	40	39-9918-CR
37	Onderlegplaatje	8//16		1	40	39-9917-CR
38	Veer			1	39	36-9806217-BT

Adresse: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

№ Haimehoапиме Размерь в мг Кал-во Могтураху Картонки	№ ET-№		штук
1	Крugsлая заглушka	22ш	2	6	39-9847
2	БOLT		2	3	39-10076-SW
3	Сенистория пльба		2	6	36-9806206-BT
4	Кабель ИзөрөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөөOMETRY 36-9806205-SI
5	Овotingу руч		1	3	36-9806207-BT
6	Руч		2	6	36-9806208-BT
7 L	Овotingу ручы		1	60	33-9806205-SI
			1	7R+60
		Black 36-9806204-BT //Silver 36-9806204-BT// Red=36-9806304-BT
7R	Овotingу ручы		1	7L+60
		Black 36-9806205-BT //Silver 36-9806205-BT// Red=36-9806305-BT
8	Повладнаяшайba		1	9	36-9806228-BT
9	Грибковýй бOLT		1	60	36-9806209-BT
10	Сedло		1	12	36-9806210-BT
11	БOLT	M10x35	1	15	39-10269-CR
12	Салakши сedingla		1	10+16	33-9806206-SI
13	Зглшка		2	16	36-9806211-BT
14	Повладнаяшайba	10//22	1	11	39-9991
15	Гriбковýйшайba	M10	1	11	36-9814-14-BT
16	Опогная trува сedingla		1	28	33-9806207-SI
17	Манжета оригию trува сedingla		1	16	36-9806212-BT
18	Плacrмбовая bctавka		1	28	36-9806213-BT
19 L	Овotingу сedingla		1	19R+28
		Black 36-9806201-BT //Silver 36-9806241-BT// Red=36-9806301-BT
19 R	Овotingу сedingla		1	19L+28
		Black 36-9806202-BT //Silver 36-9806242-BT// Red=36-9806302-BT
20 L	Шатун педани сedingla		1	52	33-9806208-SI
20 R	Шатун педани сedingla		1	52	33-9806209-SI
21 L	Левая педал		1	20L	36-9806229-BT
21 R	Пробably педал		1	20R	36-9806230-BT
22	Зглшka		2	20+21	36-9840-15-BT
23	БOLT	M8x20	2	20+21+52	39-9886-CR
24 L	Хомирobаная чась obшувки сedingla		1	19L	36-9806206-BT
24 R	Хомирobаная чась obшувки сedingla		1	19R	36-9806207-BT
25	Повладнаяшайba		1	52	36-9806231-BT
26	Повладнаяшайba		2	52	39-9833
27	Повшиник крившина		2	28+52	36-9806214-BT
28	Осhevнaya рама		1		33-9806201-SI
29	Колчановая райka		4	32	39-9900-VC
30	Концемы кolarsчok по висоте		2	31	36-9806215-BT
31	Задnia на постka		1	28	33-9806204-SI
32	Задniaлій сedingla	M8x75	4	31+55	39-10019-CR
33	Самострахун�а сedingla райka	M10	1	41	39-9981-VC
34	Повладнаяшайba	10//19	3	41	39-9989-CR
35	Натжный розк		1	41	36-9806216-BT
36	Самострахун�а сedingla райka	M8	1	40	39-9918-CR
37	Повладнаяшайba	8//16	1	40	39-9917-CR
38	Пружни		1	39	36-9806217-BT

№.Haimeho Картонки	Баимею Чтун	Размерсы в мь Кал-bo Мошируетс Я на № ET- № штук	1	28	33-9806210-SI
39	Натхно элемпent	1	28
40	Болт	M8x20	1	1+39	39-10095-CR
41	Болт	M10x35	1	35+39	39-10131
42	Болт	4.5x25	5	19L+19R	36-9825339-BT
43	Болт	5x15	4	19+28	39-9903-SW
44	ПROMEXУТочно тelo		1	41	36-9806218-BT
45	Болт	M5x12	6	24	39-9903-SW
46	Оевая raйka	3/8		2	47	39-9820
47	Мaxobик		1	28	36-9806219-BT
48	Кабел сенира		1	28	36-9806220-BT
49	Болт	5x10	1	48	39-9903-SW
50	Болт	5x15	4	51	39-9903-SW
51	Сервodвигател	1	1	28	36-9806221-BT
52	Шайба Кривашина		1	27	36-9806222-BT
53	Плоский ремень		1	47+52	36-9806223-BT
54	Кошевий колпачокс
	Тра当然是可以到的 pondory pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy pondy			2	55	36-9806224-BT
55	Поредая Ножka		1	28	33-9806203-SI
56	Изогутуя pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkna pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNa pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNa pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNa pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkN pondkNA pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkN pondkNa pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkNa pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkN pondkNA pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkN pondkNa pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkNA pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkNA pondkNa pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkNA pondkNA pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkN pondkNA pondkNA pondkNA pondkNA pondkNa pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNB pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNG pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondk NA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNL pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNAL pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNAS pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkHA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkBA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkNA pondkPA pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK pondK	1	28	36-9806221-BT
				28	36-9806221-BT
				60	36-9806221-BT
				7	36-9806221-BT
				32+57	39-9806221-BT
				39-10188	36-9806231-BT

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sichitte an unsere Service Abteilung.

Service:

Tel.: [phone]

Fax: [phone]

Top-Sports Gilles GmbH

Friedrichstrasse 55

D-42551 Velbert

[e-mail]

http://www.christopeit-sport.com

Christopher
