BEDIENUNGSANLEITUNG RAS16SKVPND TOSHIBA

Für allgemeine Verwendung

Wir danken Ihnen für den Kauf dieses TOSHIBA-Klimageräts. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

NOM ET FONCTION DES TEMOINS ET COMMANDES DE

L'UNITE INTERIEURE....3

TELECOMMANDE ET SES FONCTIONS 4

NOM ET FONCTION DES INDICATEURS DE LA

TELECOMMANDE....5

PREPARATION ET VERIFICATION AVANT UTILISATION...... 5

UTILISATION DE LA TELECOMMANDE....7

FONCTIONNEMENT AUTOMATIQUE 8

FONCTIONNEMENT AUTOMATIQUE (PERMUTATION

AUTOMATIQUE)....8

REFROIDISSEMENT/CHAUFFAGE....9

DESHUMIDIFICATION....9

FONCTIONNEMENT 8°C....10

MODE PURE....11

MODE Hi POWER 12

SICHERHEITSVORKEHRUNGEN....1

BEZEICHNUNG DER TEILE.... 3

BEZEICHNUNG UND FUNKTION DER ANZEIGEN UND

REGLER AM INNENRAUMGERÄT.... 3

DIE FERNBEDIENUNG UND IHRE FUNKTIONEN.... 4

BEZEICHNUNG UND FUNKTION DER ANZEIGEN AUF DER

FERNBEDIENUNG....5

VORBEREITUNGEN UND ÜBERPRÜFUNG VOR DEM

BETRIEB....5

HANDHABUNG DER FERNBEDIENUNG 7

AUTOMATIKBETRIEB 8

AUTOMATIKBETRIEB (AUTOMATISCHER

BETRIEBSARTWECHSEL) 8

KÜHL-/HEIZBETRIEB 9

ENTFEUCHTUNGSBETRIEB 9

8°C-BETRIEB 10

PURE-BETRIEB....11

HOCHLEISTUNGSBETRIEB....12

ABSCHALTUNG NACH 1-, 3-, 5- ODER 9-STUNDEN

(OFF-TIMER)....12

TIMERBETRIEB....13

SPEICHER- UND KOMFORTBETRIEB ....15

REGULIERUNG DER LUFTSTROMRICHTUNG 16

AUTOMATISCHER NEUSTART....17

WIE DAS KLIMAGERÄT FUNKTIONIERT 18

BETRIEB OHNE FERNBEDIENUNG 19

REINIGUNGSBETRIEB....19

REGELMÄSSIGE WARTUNG 20

SPEZIALWARTUNG....22

BETRIEB UND LEISTUNG DES KLIMAGERÄTS....24

BEI STÖRUNGEN ....25

TECHNISCHE DATEN 27

BEI STÖRUNGEN DER FERNBEDIENUNG......28

SVENSKA

TILLBEHÖR....1

SÄKERHETSFÖRESKRIFTER 1

DELARNAS NAMN....3

NAMN OCH FUNKTIONER FÖR INOMHUSENHETENS

INDIKATORER OCH KONTROLLER 3

FJÄRRKONTROLLEN OCH DESS FUNKTIONER.... 4

NAMN OCH FUNKTIONER FÖR FJÄRRKONTROLLENS

INDIKATORER....5

FÖRBEREDELSE OCH KONTROLL FÖRE ANVÄNDNING ..... 5

ANVÄNDA FJÄRRKONTROLLEN 7

AUTOMATISK DRIFT 8

AUTOMATISK DRIFT (AUTOMATISK VÄXLING) 8

KYLNING/VÄRMNING 9

AVFUKTNING 9

8°C-UPPVÄRMNING 10

LUFTRENING....11

DRIFT MED HÖG EFFEKT....12

AVSTÄNGNINGSTIMER (1, 3, 5, 9 TIMMAR)....12

TIMERFUNKTIONER....13

MODE VEILLE (SLEEP MODE)

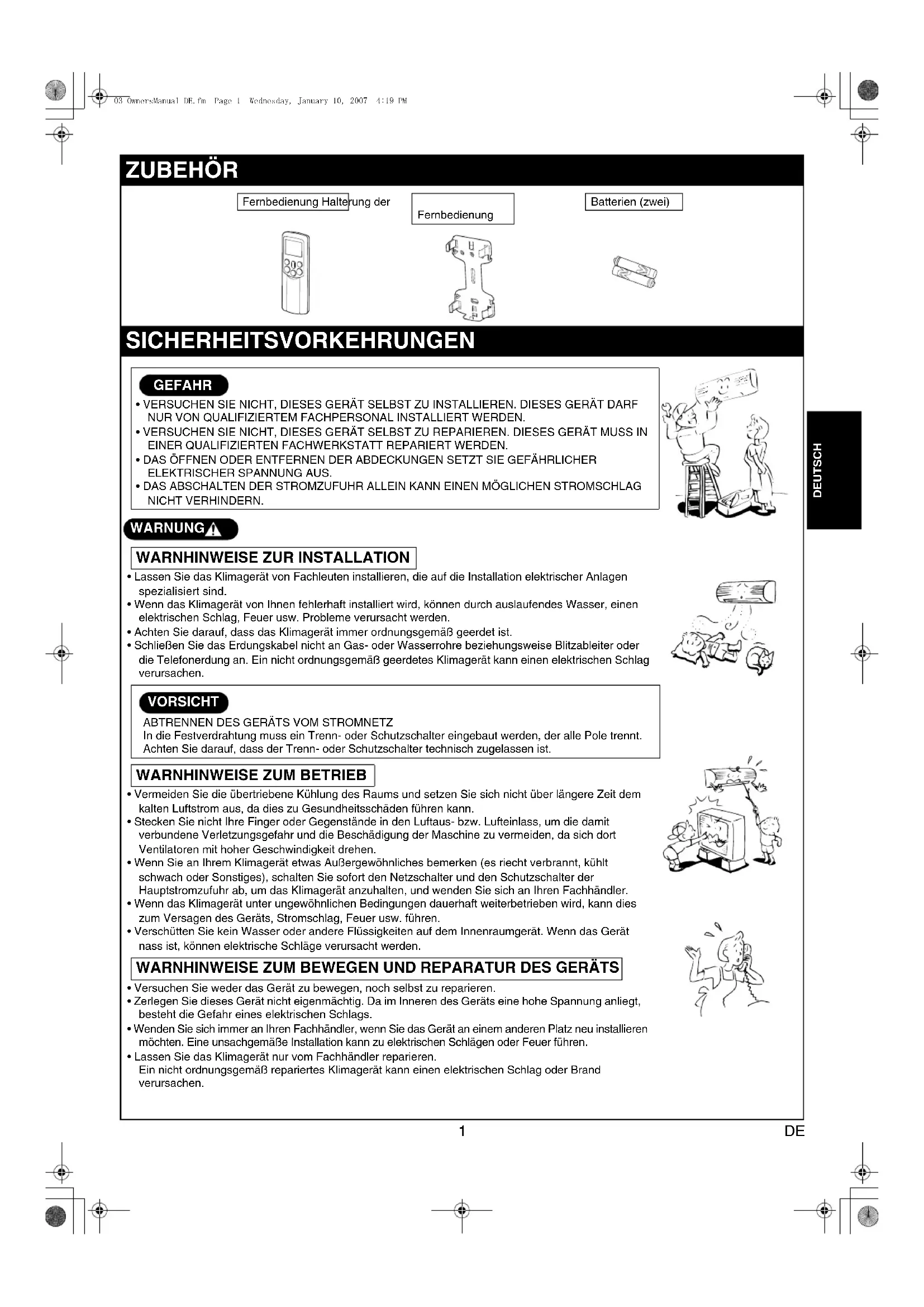

Fernbedienung Halterung der

Fernbedienung

Batterien (zwei)

SICHERHEITSVORKEHRUNGEN

GEFAHR

• VERSUCHEN SIE NICHT, DIESES GERÄT SELBST ZU INSTALLIEREN. DIESES GERÄT DARF NUR VON QUALIFIZIERTEM FACHPERSONAL INSTALLIERT WERDEN.
• VERSUCHEN SIE NICHT, DIESES GERÄT SELBST ZU REPARIEREN. DIESES GERÄT MUSS IN EINER QUALIFIZIERTEN FACHWERKSTATT REPARIERT WERDEN.
• DAS ÖFFNEN ODER ENTFERNEN DER ABDECKUNGEN SETZT SIE GEFÄHRLICHER ELEKTRISCHER SPANNUNG AUS.
• DAS ABSCHALTEN DER STROMZUFUHR ALLEIN KANN EINEN MÖGLICHEN STROMSCHLAG NICHT VERHINDERN.

• Lassen Sie das Klimagerät von Fachleuten installieren, die auf die Installation elektrischer Anlagen spezialisiert sind.
• Wenn das Klimagerät von Ihnen fehlerhaft installiert wird, können durch auslaufendes Wasser, einen elektrischen Schlag, Feuer usw. Probleme verursacht werden.
• Achten Sie darauf, dass das Klimagerät immer ordnungsgemäß geerdet ist.
• Schließen Sie das Erdungskabel nicht an Gas- oder Wasserrohre beziehungsweise Blitzableiter oder die Telefonerdung an. Ein nicht ordnungsgemäß geerdetes Klimagerät kann einen elektrischen Schlag verursachen.

VORSICHT

ABTRENNEN DES GERÄTS VOM STROMNETZ

In die Festverdrahtung muss ein Trenn- oder Schutzschalter eingebaut werden, der alle Pole trennt. Achten Sie darauf, dass der Trenn- oder Schutzschalter technisch zugelassen ist.

WARNHINWEISE ZUM BETRIEB

• Vermeiden Sie die übertriebene Kühlung des Raums und setzen Sie sich nicht über längere Zeit dem kalten Luftstrom aus, da dies zu Gesundheitsschäden führen kann.
• Stecken Sie nicht Ihre Finger oder Gegenstände in den Luftaus- bzw. Lufteinlass, um die damit verbundene Verletzungsgefahr und die Beschädigung der Maschine zu vermeiden, da sich dort Ventilatoren mit hoher Geschwindigkeit drehen.
• Wenn Sie an Ihrem Klimagerät etwas Außergewöhnliches bemerken (es riecht verbrannt, kühlt schwach oder Sonstiges), schalten Sie sofort den Netzschalter und den Schutzschalter der Hauptstromzufuhr ab, um das Klimagerät anzuhalten, und wenden Sie sich an Ihren Fachhändler.
• Wenn das Klimagerät unter ungewöhnlichen Bedingungen dauerhaft weiterbetrieben wird, kann dies zum Versagen des Geräts, Stromschlag, Feuer usw. führen.
• Verschütten Sie kein Wasser oder andere Flüssigkeiten auf dem Innenraumgerät. Wenn das Gerät nass ist, können elektrische Schläge verursacht werden.

• Versuchen Sie weder das Gerät zu bewegen, noch selbst zu reparieren.
• Zerlegen Sie dieses Gerät nicht eigenmächtig. Da im Inneren des Geräts eine hohe Spannung anliegt, besteht die Gefahr eines elektrischen Schlags.
• Wenden Sie sich immer an Ihren Fachhändler, wenn Sie das Gerät an einem anderen Platz neu installieren möchten. Eine unsachgemäße Installation kann zu elektrischen Schlägen oder Feuer führen.
• Lassen Sie das Klimagerät nur vom Fachhändler reparieren. Ein nicht ordnungsgemäß repariertes Klimagerät kann einen elektrischen Schlag oder Brand verursachen.

VORSICHT

SICHERHEITSHINWEISE FÜR DIE INSTALLATION

• Verlegen Sie den Ablaufschlauch so, dass das Wasser sicher ablaufen kann.
• Eine falsch verlegte Drainage kann zu Überschwemmungen im Haus und zu Wasserschäden an Möbeln führen.
• Achten Sie darauf, das Klimagerät an eine eigene Stromzufuhr mit vorgeschriebener Netzspannung anzuschließen. Ansonsten kann das Gerät beschädigt werden oder ein Brand verursacht werden.
• Installieren Sie das Gerät nicht an einem Ort, an dem entzündbares Gas austreten könnte. Wenn sich entzündbares Gas um das Gerät herum ansammelt, kann ein Brand verursacht werden.
• Installieren Sie das Innenraumgerät so, dass sich die Geräteoberseite mindestens 2 m über dem Boden befindet. Stellen oder legen Sie keinerlei Gegenstände auf die Oberseite des Raumgeräts.

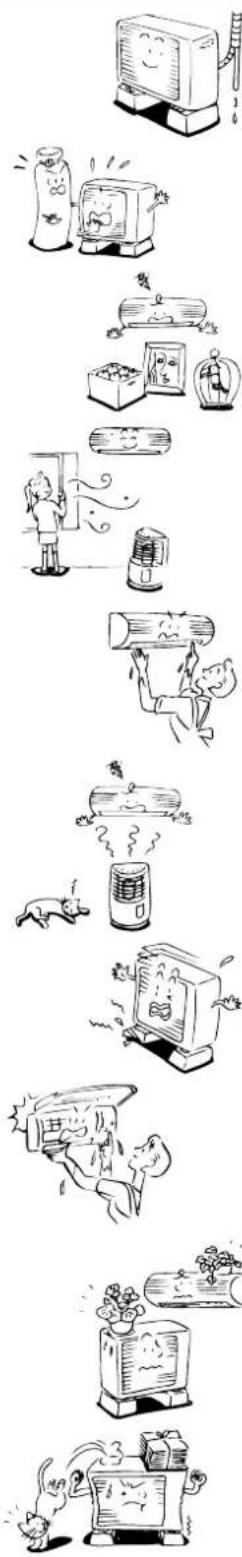

SICHERHEITSHINWEISE FÜR DEN BETRIEB

• Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Klimagerät in Betrieb nehmen. Das Handbuch enthält wichtige Informationen für den täglichen Betrieb des Geräts.
• Verwenden Sie das Klimagerät nicht für weitere Zwecke wie z.B. das Konservieren von Lebensmitteln, Präzisionsgeräte, Kunstobjekte, die Aufzucht von Tieren oder Topfpflanzen.
• Installieren Sie das Klimagerät nicht in Räumen mit Sonderfunktionen wie beispielsweise auf Schiffen oder jeglicher Art von Fahrzeugen. Dies könnte die Leistung und einwandfreie Funktion des Geräts beeinträchtigen.
• Vermeiden Sie es, Zimmerpflanzen und Tiere dem Luftstrom des Klimageräts auszusetzen, da dies deren Gesundheit und Wachstum beeinträchtigt.
• Wenn das Klimagerät in der Nähe eines Brennofens betrieben wird, sorgen Sie für eine gute Belüftung und Frischluft im Raum. Durch unzureichende Belüftung kann ein Sauerstoffmangel entstehen.
• Wenn das Klimagerät in einem geschlossenen Raum betrieben wird, achten Sie auf ausreichende Belüftung. Durch unzureichende Belüftung kann ein Sauerstoffmangel entstehen.
• Berühren Sie die Bedienungstasten nicht mit nassen Händen. Es besteht die Gefahr elektrischer Schläge.
• Stellen Sie kein Brenngerät an einem Ort auf, an dem es direkt dem Luftstrom des Klimageräts ausgesetzt ist. Dies könnte eine unvollständige Verbrennung zur Folge haben.
• Wenn das Klimagerät über längere Zeit nicht verwendet wird, schalten Sie zur Sicherheit den Netzschalter oder den Sicherungsschalter aus. Das Trennen vom Stromnetz schützt das Gerät vor Blitzeinschlag und Überspannungen.
• Stellen Sie kein Gefäß mit Wasser, wie z.B. eine Vase, auf das Gerät, da möglicherweise Wasser in das Gerät eindringt und durch Beeinträchtigung der Isolierung ein Stromschlag verursacht werden kann.
• Überprüfen Sie gelegentlich die Betonsockel unter dem Außengerät. Wenn der Sockel beschädigt oder verwittert ist, kann das Gerät herabstürzen und Verletzungen verursachen.
• Reinigen Sie das Gerät nicht mit Wasser. Es besteht die Gefahr elektrischer Schläge.
• Verwenden Sie zum Säubern des Geräts keinen Alkohol, Benzin, Verdünner, Glasreiniger, Scheuerpulver oder sonstige Lösungsmittel, da das Klimagerät dadurch beschädigt oder verschlissen werden kann.
• Wenn Sie das Gerät säubern, schalten Sie vorher den Netzschalter oder Schutzschalter aus, um Verletzungen durch den elektrischen Ventilator im Inneren zu vermeiden.
• Weitere Informationen zur Reinigung finden Sie unter „REGELMÄSSIGE WARTUNG“ und „SPEZIALWARTUNG“ auf den Seiten 20 bis 23.
• Legen Sie keine Gegenstände auf das Innenraum- und Außengerät und treten Sie nicht darauf. Anderenfalls könnte das Gerät herunterfallen und Verletzungen verursachen.
• Um die maximale Leistungsfähigkeit des Geräts zu gewährleisten, betreiben Sie das Klimagerät in dem angegebenen Betriebstemperaturbereich. Anderenfalls können Fehlfunktionen und Ausfälle auftreten oder Wasser aus dem Gerät auslaufen.
• Wenn das Gerät bereits längere Zeit in Betrieb ist, sollten Sie die Wartungsarbeiten von einem Spezialisten ausführen lassen.

BEZEICHNUNG DER TEILE

Außengerät

①Kühlmittelanschlussleitung und elektrische Leitungen
②Lufteinlass (seitlich und hinten)
③Luftauslass

① ② ③

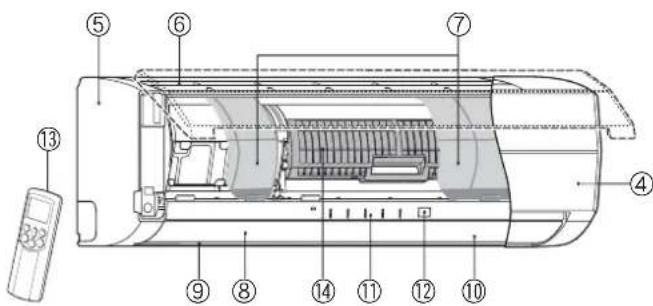

Innenraumgerät

④Raumtemperatursensor
⑤Frontpaneel
⑥Lufteinlassgitter
⑦Luftfilter
⑧Luftauslass
⑨Horizontale Luftstromleitlamellen
Befindet sich auf der Rückseite der Luftstromklappe für vertikale Luftverteilung.

⑩Luftstromklappe für vertikale Luftverteilung

⑪Anzeigefeld

⑫Infrarot-Signalempfänger

⑬Fernbedienung

⑭Plasmafilter

BEZEICHNUNG UND FUNKTION DER ANZEIGEN UND REGLER AM INNENRAUMGERÄT

Anzeigefeld

Zeigt die unten aufgeführten Betriebszustände an.

①Taste RESET

②Anzeige FILTER (orange)

③Anzeige TIMER (gelb)

④Anzeige PURE (blau)

⑤Anzeige OPERATION (grün)

Wenn eine Sicherheitsfunktion aktiviert wird, blinken die Betriebsanzeigen in kurzen Intervallen auf (5 Mal pro Sekunde).

⑥S.CLEAN-Anzeige (grün)

Wenn sich das Gerät nach mindestens 10 Minuten Kühl- oder Entfeuchtungsbetrieb abschaltet, wird der Reinigungsbetrieb automatisch gestartet, und die S.CLEAN-Anzeige leuchtet.

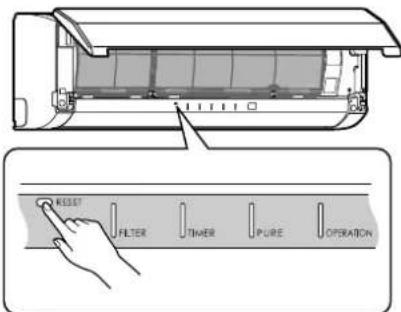

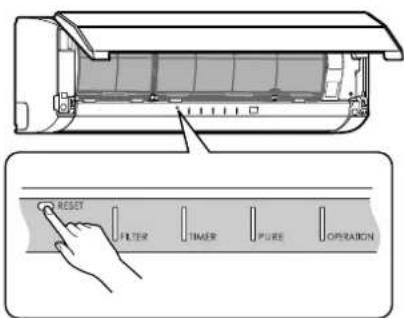

Taste RESET

Die Taste RESET hat zwei Funktionen:

• Zurücksetzen bzw. erneutes Starten des Geräts
  erwenden Sie diese Funktion, wenn die FILTER-Anzeigelampe (orange) leuchtet. ( siehe Seite 21.)
  ▪ Betrieb ohne Fernbedienung
  Verwenden Sie diese Funktion, wenn Sie die Fernbedienung verlegt oder verloren haben oder wenn die Batterien der Fernbedienung verbraucht sind. ( siehe Seite 19.)

RESET FILTER TIMER PURE OPERATION

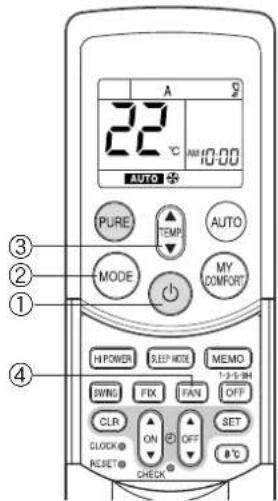

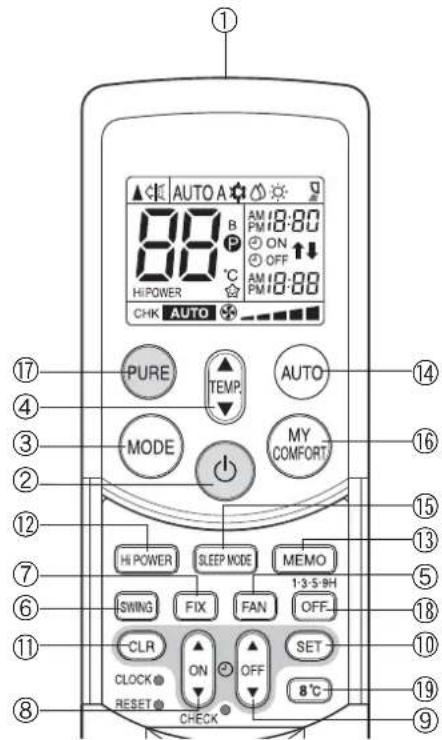

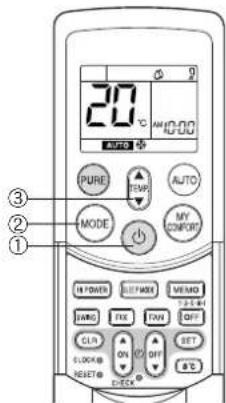

DIE FERNBEDIENUNG UND IHRE FUNKTIONEN

①Infrarot-Signalsender

Überträgt die Fernbedienungssignale zum Innenraumgerät.

② Taste

Drücken Sie zum Einschalten diese Taste. (Ein Signalton bestätigt die Ausführung der Funktion.) Zum Ausschalten drücken Sie diese Taste erneut. (Ein Signalton bestätigt die Ausführung der Funktion.) Wenn das Innenraumgerät keinen Signalton aussendet, drücken Sie die Taste erneut.

③Betriebsarten-Auswahltaste (MODE)

Wählen Sie mit dieser Taste eine Betriebsart aus. Mit jedem Tastendruck ändert sich die Betriebsart in folgender Reihenfolge: - A: Automatischer Betriebsartwechsel, ☐: KÜHLUNG : ENTFEUCHTUNG, : HEI und zurück zu A. (Ein Signalton bestätigt die Ausführung der Funktion.)

④Temperaturtaste ( ) TEMP

▲ .. Zum Erhöhen der Temperatur bis 30°C.
▼ ... Zum Absenken der Temperatur bis 17°C.
(Ein Signalton bestätigt die Ausführung der Funktion.)

⑤Ventilator-Geschwindigkeitstaste (FAN)

Mit dieser Taste wählen Sie Drehgeschwindigkeit des Ventilators aus. Wenn Sie AUTO wählen, stellt sich die Drehgeschwindigkeit des Ventilators automatisch je nach Raumtemperatur ein. Sie können die Drehgeschwindigkeit aber auch manuell einstellen und zwischen 5 unterschiedlichen Einstellungen wählen.

(NIEDRIG, NIEDRIG+, MITTEL, MITTEL+, HOC+) (Ein Signalten bestätigt die Ausführung der Funktion.)

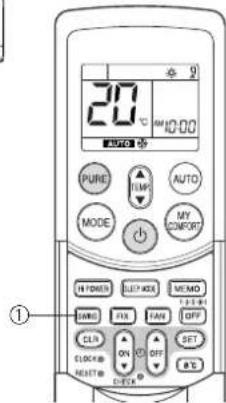

⑥Luftstrom-Schwenktaste (SWING)

Mit dieser Taste können Sie die Neigung der Lamellen einstellen. (Ein Signalton bestätigt die Ausführung der Funktion.) Drücken Sie die Taste erneut, um die Bewegung der Lamellen anzuhalten. (Ein Signalton bestätigt die Ausführung der Funktion.) (siehe Seite 16.)

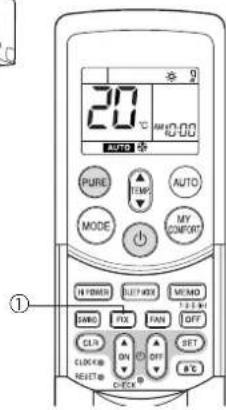

⑦Luftstrom-Einstelltaste (FIX)

Mit dieser Taste stellen Sie die Richtung des Luftstroms ein. (Ein Signalton bestätigt die Ausführung der Funktion.) (siehe Seite 16.)

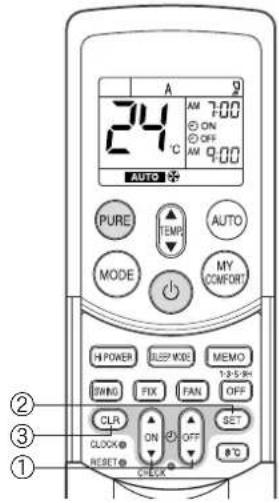

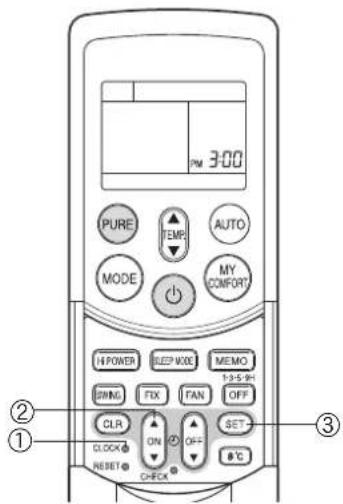

⑧Taste Einschalt-Timer (ON)

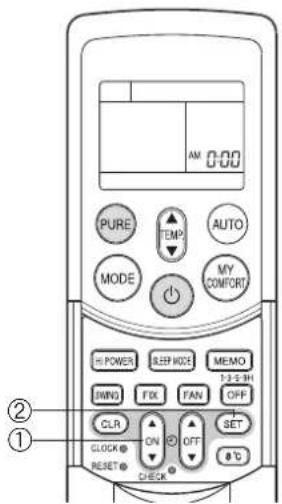

Mit dieser Taste verstellen Sie die Uhr und Einschaltzeit des ON-Timers.

Zum Einstellen einer späteren Zeit drücken Sie ▲uf der

Taste ON ON

Zum Einstellen einer früheren Zeit drücken Sie ▼uf der Taste ON ▲.

⑨Taste Ausschalt-Timer (OFF)

Mit dieser Taste verstellen Sie die Ausschaltzeit des OFF-Timers. Zum Einstellen einer späteren Zeit drücken Sie ▲ auf der

Taste OFF

Zum Einstellen einer früheren Zeit drücken Sie auf der Taste OFF

⑩Reservierungstaste (SET)

Mit dieser Taste speichern Sie die Zeiteinstellungen. (Ein Signalton bestätigt die Ausführung der Funktion.)

⑪Löschtaste (CLR)

Mit dieser Taste schalten Sie den ON- und OFF-Timer aus. (Ein Signalton bestätigt die Ausführung der Funktion.)

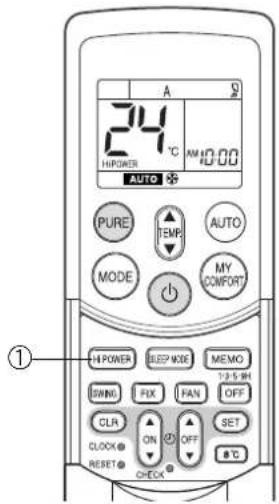

⑫Hochleistungstaste (Hi POWER)

Mit dieser Taste schalten Sie das Gerät in den Hochleistungsbetrieb. ( siehe Seite 18.)

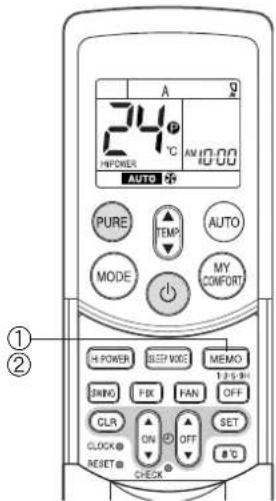

⑬Speichertaste (MEMO)

Wenn Sie diese Taste drücken, können Sie anschließend Ihre Einstellungen speichern. Um die auf der Fernbedienung angezeigten Einstellungen zu speichern, drücken Sie diese Taste 3 Sekunden oder länger bis das Symbol P angezeigt wird. ( siehe Seite 15.)

⑭Automatiktaste (AUTO)

Mit dieser Taste schalten Sie den automatischen Betrieb des Klimageräts ein. (Ein Signalton bestätigt die Ausführung der Funktion.) (√ siehe Seite 18.)

⑮Ruhebetrieb-Taste (SLEEP MODE)

Mit dieser Taste aktivieren Sie den Ruhezustand. ( ^a siehe Seite 18.)

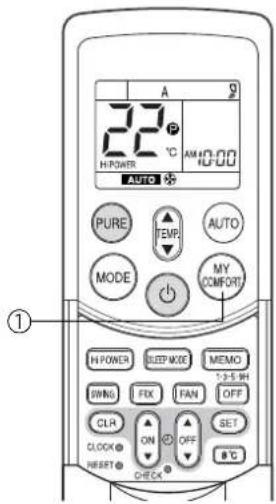

⑯Komforttaste (MY COMFORT)

Drücken Sie diese Taste, um das Klimagerät mit den Einstellungen zu betreiben, die Sie mit der Taste MEMO gespeichert haben. (✗ siehe Seite 15.)

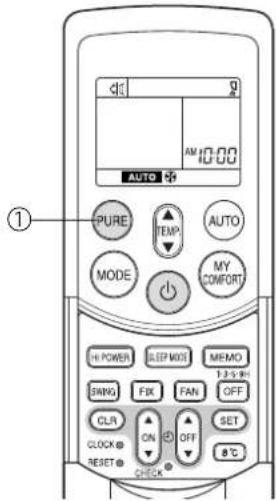

⑰Luftreinigungstaste (PURE)

Mit dieser Taste schalten Sie die elektrische Luftreinigung ein. Zum Ausschalten drücken Sie diese Taste erneut.

⑱Taste Ausschalt-Timer (OFF)

Mit dieser Taste aktivieren Sie den Ausschalt-Timer (OFF-Timer). Sie können für den Off-Timer zwischen 4 Einstellungen wählen (1, 3, 5 oder 9 Stunden).

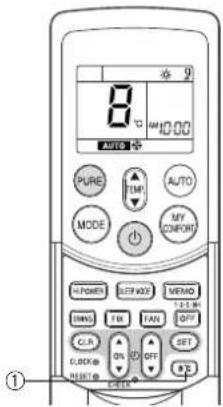

⑲8°C-Betriebstaste (8°C)

Drücken Sie diese Taste, um den Heizbetrieb auf die festgesetzte Temperatur von 8°C zu starten.

AUTO A 88 B AM 18:80 PM 18:80 ON ↑↓ OFF °C AM 18:80 HI POWER CHK AUTO PURE TEMP. MODE AUTO MY COMFORT HI POWER SLEEP MODE MEMO SWING FIX FAN OFF- CLR ON SET CLOCK RESET 8°C CHECK

BEZEICHNUNG UND FUNKTION DER ANZEIGEN AUF DER FERNBEDIENUNG

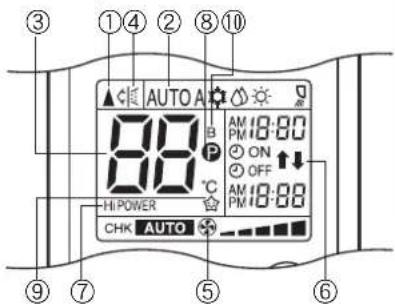

Display

Alle Anzeigen mit Ausnahme der Uhrzeitanzeige können Sie mit der Taste aufrufen.

①Übertragungsanzeige

Die Übertragungsanzeige (▲gibt an, dass die Fernbedienung gerade Signale an das Innenraumgerät sendet.

②Betriebsart-Anzeige

Gibt die aktuelle Betriebsart an.

(AUTO: Automatische Steuerung, A: Automatischer Betriebsartwechsel,

: KÜHLUNG : ENTFEUCHTUNG : HEIZUNG)

③Temperaturanzeige

Gibt die Temperatureinstellung an (17°C bis 30°C).

④Luftreinigungsanzeige (PURE)

Gibt an, dass die elektrische Luftreinigung in Betrieb ist.

⑤Ventilator-Geschwindigkeits (FAN)

Zeigt die ausgewählte Ventilator-Geschwindigkeitsstufe an. AUTO oder eine der fünf möglichen Ventilator-Geschwindigkeitsstufen (NIEDRIG —, NIEDRIG+ ——,

MITTEL ——, MITTEL+ ——, HOCH ——■) kann angezeigt werden.

Zeigt AUTO an, wenn als Betriebsart AUTO oder ⚠: ENTFEUCHTUNG eingestellt ist.

⑥TIMER und Uhrzeitanzeige

Die Zeiteinstellung für den Timer-Betrieb oder die Uhrzeit wird angezeigt.

Außer im TIMER-Betrieb wird immer die aktuelle Uhrzeit angezeigt.

⑦Anzeige Hi POWER

Zeigt an, wenn der Hochleistungsbetrieb beginnt.

Mit der Taste Hi POWER starten Sie den Hochleistungsbetrieb. Durch erneutes

Drücken der Taste halten Sie ihn wieder an.

⑧Anzeige (MEMORY)

Blinkt 3 Sekunden lang, wenn Sie während des Betriebes die Taste MEMO

drücken.

Die Anzeige Ⓟ wird eingeblendet, wenn Sie die Taste, während die Anzeige

blinkt, 3 Sekunden oder länger gedrückt halten.

Drücken Sie eine andere Taste, um die Anzeige wieder auszublenden.

⑨Ruhebetrieb-Anzeige (SLEEP MODE)

Zeigt an, wenn der Ruhebetrieb eingeschaltet ist.

Mit der Taste SLEEP MODE starten Sie den Ruhebetrieb. Durch erneutes Drücken der Taste stoppen Sie ihn wieder.

⑩A. B - Änderungsanzeige der Fernbedienung

- Wenn die Schaltfunktion der Fernbedienung aktiviert ist, wird auf dem Display der Fernbedienung ein „B“ angezeigt. (Wenn die Fernbedienung auf „A“ eingestellt ist, wird in dieser Position keine Anzeige eingeblendet.)

Schaltfunktion der Fernbedienung

- Wenn zwei Innenraumgeräte in demselben Raum oder in benachbarten Räumen installiert sind, werden beide Geräte bei Betätigung der Fernbedienung möglicherweise gleichzeitig gestartet oder gestoppt. Dies kann durch Aktivieren der Schaltfunktion verhindert werden. In diesem Fall werden die Innenraumgeräte einzeln über die individuelle Fernbedienung geschaltet.

- Um die Schaltfunktion der Fernbedienung zu nutzen, wenden Sie sich bitte an den Klimageräte-Händler oder an die entsprechende Installationsfirma.

③ ①④ ② ⑧⑩ AUTO A 88 B P °C HI POWER CHK AUTO AM 18:80 PM ON OFF AM 18:80 PM ON H1 POWER ⑨⑦ ⑤⑥

- In der Abbildung sind alle Anzeigen zur Erläuterung aufgeführt. Während des Betriebs sind auf der Fernbedienung nur die relevanten Anzeigen sichtbar.

A 34 OFF PM 10:00 AUTO

VORBEREITUNGEN UND ÜBERPRÜFUNG VOR DEM BETRIEB

Einlegen der Batterien in die Fernbedienung

①Nehmen Sie die Abdeckung ab, und legen Sie die Batterien ein.

②Drücken Sie die Taste RESET.

Die Uhrzeitanzeige blinkt. Stellen Sie die Uhrzeit ein. Drücken Sie die Taste RESET mit einem spitzen Gegenstand.

③Bringen Sie die Abdeckung wieder an.

H POWER S IEP MODE MEMO 1:3 S-BH RANG FIX FAN OFF CLR ON OFF SET CLOCK OK T RESET CHECK

• Wenn Sie die Batterien wechseln, legen Sie zwei neue Batterien des Typs AAA ein.
• Unter normalen Bedingungen halten die Batterien etwa ein Jahr.
• Wechseln Sie die Batterien, wenn vom Innenraumgerät kein Empfangssignalton mehr abgegeben wird oder wenn sich das Klimagerät nicht mehr mit der Fernbedienung steuern lässt.
• Um Schäden oder Fehlfunktionen durch auslaufende Batterien zu vermeiden, nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung einen Monat oder länger nicht verwenden.
• Drücken Sie auf die Seiten der Abdeckung, und schieben Sie sie herunter.
  • Austausch der Batterien

Achten Sie darauf, dass Sie die (+) und (−) Pole nicht vertauschen.

Einstellen der Uhr

Bevor Sie das Klimagerät in Betrieb nehmen, stellen Sie auf der Fernbedienung die Uhrzeit ein, wie in diesem Abschnitt beschrieben. Die Uhrzeit wird immer auf der Fernbedienung angezeigt, unabhängig davon, ob das Klimagerät in Betrieb ist oder nicht.

Werkseinstellung

Wenn Batterien in die Fernbedienung eingelegt sind, wird als Uhrzeit AM 0:00 (0:00 Uhr morgens) blinkend angezeigt.

Stellen Sie mit der Taste ON die aktuelle Zeit ein.

Durch jede Betätigung der Taste ON ändert sich die Zeiteinstellung in Minutenschritten.

Wenn Sie die Taste ON gedrückt halten, ändert sich die Zeiteinstellung in 10-Minuten-Schritten.

Drücken Sie die Taste SET

Die aktuelle Uhrzeit wird angezeigt, und die Uhr beginnt zu laufen.

AM 0:00 PURE TEMP AUTO MODE MY COMFORT HI POWER SLEEP MODE MEMO 13.5 PH BIND FIX FAN OFF CLR SET CLOCK ON OFF RESET CHECK ② ①

Justieren der Uhr

①Taste CLOCK

Drücken Sie die Taste CLOCK. Die Uhrzeitanzeige blinkt.

Stellen Sie mit der Taste ON die aktuelle Zeit ein.

Durch jede Betätigung der Taste ON ändert sich die Zeiteinstellung in Minutenschritten. Wenn Sie die Taste ON gedrückt halten, ändert sich die Zeiteinstellung in 10-Minuten-Schritten.

Drücken Sie die Taste SET SET

Die aktuelle Uhrzeit wird angezeigt, und die Uhr beginnt zu laufen.

CLOCK drücken

PM 3:00 PURE TEMP AUTO MODE MY COMFORT H POWER LEEP WIDE MEMO 1-3-5 P+ DRING FIX TAN OFF CLR ON SET CLOCK ON OFF- B°C RESET CHECK ② ① ③

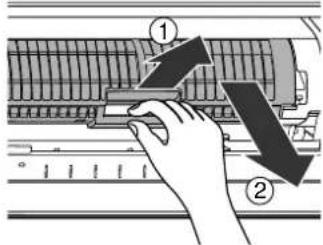

Vergewissern Sie sich, dass Luftfilter und Plasmafilter korrekt installiert sind.

- Drücken Sie den Plasmafilter hinein, bis die Nippel an beiden Seiten vollständig in die Halterungen (Laschen) eingesetzt sind. Bei falscher Installation leuchtet möglicherweise die FILTER-Anzeigelampe (orange) auf.

HANDHABUNG DER FERNBEDIENUNG

VORSICHT

• Das Klimagerät reagiert nicht, wenn Vorhänge, Türen oder andere Gegenstände die Signale der Fernbedienung zum Innenraumgerät blockieren.
• Achten Sie darauf, dass keine Flüssigkeit in die Fernbedienung gelangt.
• Setzen Sie die Fernbedienung nicht direktem Sonnenlicht oder Hitze aus. Wenn der Infrarot-Signalempfänger am Innenraumgerät direktem Sonnenlicht ausgesetzt ist, funktioniert das Klimagerät möglicherweise nicht ordnungsgemäß. Schützen Sie den Empfänger durch Vorhänge vor Sonnenlicht.
• Wenn sich in dem Raum, in dem das Klimagerät steht, Leuchtstoffröhren mit elektronischen Startern befinden, werden die Signale möglicherweise nicht richtig empfangen. Wenn Sie die Absicht haben, Leuchtstofflampen zu verwenden, lassen Sie sich von Ihrem Händler vor Ort beraten.
• Wenn andere Geräte auf die Fernbedienung reagieren, stellen Sie diese an einem anderen Ort auf, oder wenden Sie sich an Ihren Händler vor Ort.

Positionierung der Fernbedienung

• Halten Sie die Fernbedienung so, dass die Signale den Empfänger des Innenraumgeräts erreichen (ein Abstand von bis zu 7 m ist zulässig).
• Im Timer-Betrieb sendet die Fernbedienung die Signale automatisch zur voreingestellten Zeit an das Innenraumgerät. Bei ungünstigem Standort der Fernbedienung können Verzögerungen von bis zu 15 Minuten auftreten.

Halterung der Fernbedienung

Installieren der Halterung der Fernbedienung

- Bevor Sie den Fernbedienungshalter an der Wand oder einem Pfeiler befestigen, überprüfen Sie bitte, ob das Innenraumgerät die Signale der Fernbedienung empfangen kann.

Anbringen und Abnehmen der Fernbedienung

- Um die Fernbedienung in die Halterung einzusetzen, halten Sie die Fernbedienung parallel zur Halterung, und drücken Sie diese vollständig hinein. Um die Fernbedienung aus der Halterung zu entfernen, schieben Sie sie nach oben aus der Halterung heraus.

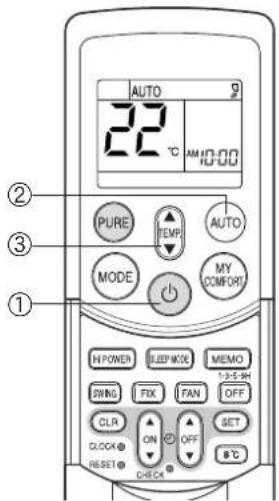

Wenn das Klimagerät auf AUTO-Betrieb gestellt ist, schaltet das Gerät entsprechend der Raumtemperatur automatisch auf Kühl-, Heizbetrieb oder Nur-Ventilatorbetrieb. (seehe Seite 18.)

Außerdem werden Ventilatorgeschwindigkeit und Luftstromklappe automatisch gesteuert.

Start

① Taste

Mit dieser Taste schalten Sie das Klimagerät ein.

②Automatiktaste (AUTO)

Drücken Sie die Taste AUTO.

③Temperaturtaste ()

Stellen Sie die gewünschte Temperatur ein.

• Die OPERATION-Anzeige (grün) am Innenraumgerät leuchtet. Das Klimagerät wählt entsprechend der Raumtemperatur eine Betriebsart und läuft nach ca. 3 Minuten an.
• Wenn der AUTO-Betrieb nicht angenehm ist, können Sie die gewünschten Einstellungen manuell wählen.
  Ventilatorgeschwindigkeit und Position der Luftstromklappe können geändert werden. Die Betriebsart wechselt von AUTO auf A, wenn die Ventilatorgeschwindigkeit oder Position der Luftstromklappe geändert wurde.
  Gleichzeitig erscheint die Anzeige für Ventilatorgeschwindigkeit am Display.

Stopp

Taste

Wenn Sie diese Taste erneut drücken, schalten Sie das Klimagerät wieder aus.

AUTO 22 °C AM 10:00 PURE TEMP AUTO MODE MY COMFORT H POWER LEEP MODE MEMO 2 WING FIX FAN OFF CLR ON SET CLOCK RESET CHECK

AUTOMATIKBETRIEB (AUTOMATISCHER BETRIEBSARTWECHSEL)

Wenn das Klimagerät in der Betriebsart A läuft oder wegen einer Einstellungsänderung von AUTO in diese Betriebsart wechselt, wird automatisch je nach Raumtemperatur der Kühl-, Heizbetrieb oder Nur-Ventilatorbetrieb ausgewählt. (siehe Seite 18.)

Start

① Taste

Mit dieser Taste schalten Sie das Klimagerät ein.

②Betriebsarten-Auswahltaste (MODE)
Wählen Sie A.

③Temperaturtaste ( )

Stellen Sie die gewünschte Temperatur ein.

④Ventilator-Geschwindigkeitstaste (FAN)

Wählen Sie „AUTO“, NIEDRIG, NIEDRIG+, MITTEL, MITTEL+ oder HOCCH.

• Die OPERATION-Anzeige (grün) am Innenraumgerät leuchtet. Das Klimagerät wählt entsprechend der Raumtemperatur eine Betriebsart und läuft nach ca. 3 Minuten an.
- Temperatur, Ventilatorgeschwindigkeit und Position der Luftstromklappe können geändert werden. Sie können die gewünschten Einstellungen manuell wählen.

Stopp

Taste

Wenn Sie diese Taste erneut drücken, schalten Sie das Klimagerät wieder aus.

22°C AM 10:00 AUTO PURE TEMP AUTO MODE MY COMFORT H POWER SLEEP MODE MEMO SWING FIX TAN OFF CLR ON SET CLOCK RESET CHECK 8°C

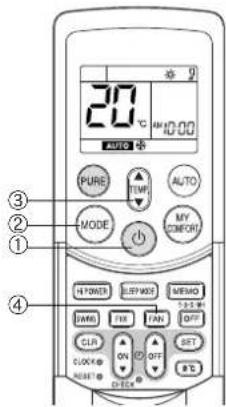

KÜHL-/HEIZBETRIEB

Start

① Taste

Mit dieser Taste schalten Sie das Klimagerät ein.

②Betriebsarten-Auswahltaste (MODE)

Wählen Sie KÜHLUNG oder HEIZUNG (nür bei Modellen mit Wärmepumpe).

③Temperaturtaste ( ) TMP

Stellen Sie die gewünschte Temperatur ein.

④Ventilator-Geschwindigkeitstaste (FAN)

Wählen Sie „AUTO“, NIEDRIG —, NIEDRIG+ —, MITTEL —, MITTEL+ — oder HOCH —.

- Die OPERATION-Anzeige (grün) am Innenraumgerät leuchtet auf. Nach etwa 3 Minuten beginnt das Gerät zu laufen.

Stopp

Taste

Wenn Sie diese Taste erneut drücken, schalten Sie das Klimagerät wieder aus.

20°C AUTO PURE MODE AUTO MY COMFORT HOTTER LEFT/ROT MEMO PWM FX FAN OFF CLR ON SET SLOCK® ON OFF RESET OFF ③ ② ① ④

ENTFEUCHTUNGSBETRIEB

Start

① Taste

Mit dieser Taste schalten Sie das Klimagerät ein.

②Betriebsarten-Auswahltaste (MODE)

Wählen Sie ENTFEUCHTUNG

③Temperaturtaste (

Stellen Sie die gewünschte Temperatur ein.

• Die Ventilatorgeschwindigkeit ist auf AUTO eingestellt (AUTO wird angezeigt).

• Die OPERATION-Anzeige (grün) am Innenraumgerät leuchtet auf, und das Gerät beginnt nach ca. 3 Minuten zu laufen.

Stopp

Taste

Wenn Sie diese Taste erneut drücken, schalten Sie das Klimagerät wieder aus.

20°C MHO-00 PURE AUTO MODE MY CONFORT 17 FOMER REFINER VEMED WANG FXI FOX OFF CLIN ON SET SLOCK RESET ELECTRIC

8°C-BETRIEB

Drücken Sie diese Taste, um den Heizbetrieb auf die festgesetzte Temperatur von 8°C zu starten.

Das Klimagerät regelt die Raumtemperatur auf etwa 8°C.

Je nach Größe des Raums und Installationsbedingungen des Geräts kann die

Raumtemperatur auch ein wenig von 8°C abweichen.

Starten des 8°C-Heizbetriebs bei ausgeschaltetem Klimagerät

Start

①8°C-Taste

Drücken Sie diese Taste, um den Heizbetrieb auf die festgesetzte Temperatur von 8°C zu starten.

• Die OPERATION-Anzeige (grün) am Innenraumgerät leuchtet auf. Nach etwa 3 Minuten beginnt das Gerät zu laufen.

Stopp

Taste

Drücken Sie diese Taste, um das Klimagerät zu stoppen.

8°C WH00:00 PURE TIME AUTO MODE MY CONFORT POWER BUT KOS VERMO TIN TIN TAN OFF CLR ON SET CLOCK RESET RESET

Wenn der 8°C-Heizbetrieb beim Stoppen des Klimageräts gestartet wird, drücken Sie die 8°C-Taste erneut, um den Betrieb anzuhalten.

Starten des 8°C-Heizbetriebs bei eingeschaltetem Klimagerät

Start

①8°C-Taste

Drücken Sie diese Taste, um in den Heizbetrieb auf die festgesetzte Temperatur von 8°C umzuschalten.

• Wenn sich das Klimagerät im Kühlbetrieb (einschließlich automatischer Kühlung) oder Entfeuchtungsbetrieb befindet, wird der Betrieb angehalten, und nach ca. 3 Minuten beginnt der Heizbetrieb auf die festgelegte Temperatur von 8^ . Wenn sich das Klimagerät gerade heizt, wechselt es sofort in den 8^ -Heizbetrieb.
• Wenn sich das Klimagerät im PURE-Betrieb befindet, werden PURE-Betrieb und 8°C-Heizbetrieb gleichzeitig ausgeführt.

Stopp

Taste

Drücken Sie diese Taste, um das Klimagerät zu stoppen.

Wenn der 8°C-Heizbetrieb beginnt, während das Klimagerät in Betrieb ist, drücken Sie die 8°C-Taste erneut, um in die vorherige Betriebsart zurückzuschalten.

Überprüfen Sie die Betriebsart auf dem Display der Fernbedienung.

Wenn Sie aus dem 8°C-Heizbetrieb einen Heizvorgang starten, kann es ca. 5 Minuten dauern, bis warme Luft abgegeben wird.

VORSICHT

Die Heizleistung kann sich verschlechtern, wenn die Richtung der Luftstromklappe im 8°C-Heizbetrieb zu hoch eingestellt ist.

HINWEIS

• Die Ventilatorgeschwindigkeit wird beim Starten des 8°C-Heizbetriebs automatisch geregelt.
- Wenn ein Timer-Vorgang vor dem 8°C-Heizbetrieb programmiert ist, wird die Einstellung für den Timer-Betrieb gelöscht. Die Einstellungen für den Timer-Betrieb können nicht während des 8°C-Heizbetriebs eingerichtet werden.
• Die Einstellungen für SWING (Luftstromklappe schwenken), FIX (Position der Luftstromklappe), FAN (Ventilatorgeschwindigkeit) und PURE (PURE-Betrieb) können während des 8°C-Heizbetriebs geändert werden. Mit den anderen Tasten können keine Einstellungen verändert werden.
• Die Temperatur der abgegebenen Luft ist geringer als im normalen Heizbetrieb.

PURE-BETRIEB

Mit dieser Taste schalten Sie die elektrische Luftreinigung ein.

Während des Klimagerät-Betriebs

①Taste PURE

Mit dieser Taste starten Sie den PURE-Betrieb.
• Die PURE-Anzeige (blau) am Innenraumgerät leuchtet auf.
- Plasmafilter wird aktiviert.

So stoppen Sie nur den PURE-Betrieb

Taste PURE

Mit dieser Taste beenden Sie den PURE-Betrieb.

• Die PURE-Anzeige (blau) am Innenraumgerät leuchtet nicht mehr.
- Plasmafilter wird deaktiviert.

Gleichzeitiges Ausschalten des Klimageräts

Taste

Mit dieser Taste beenden Sie den Betrieb des Klimageräts und den PURE-Betrieb.

• Die OPERATION-Anzeige (grün) und PURE-Anzeige (blau) am Innenraumgerät leuchtet nicht mehr.

VORSICHT

• Wenn Sie die Taste 🔊 das nächste Mal drücken, beginnt das Klimagerät im kombinierten Klima- und PURE-Betrieb.
• Wenn das Gerät im kombinierten Klima- und PURE-Betrieb läuft, können Sie den Klimabetrieb nicht getrennt ausschalten.

Bei abgeschaltetem Klimagerät

①Taste PURE

Mit dieser Taste starten Sie den PURE-Betrieb.
• Die PURE-Anzeige (blau) am Innenraumgerät leuchtet auf.

INFORMATION

• Während des Luftreinigungsbetriebs bilden sich geringe Mengen Ozon, was Sie möglicherweise am Geruch wahrnehmen.
• Wenn der Luftstrom auf Automatik eingestellt ist, wechseln die Einstellungen zwischen NIEDRIG — und MITTEL+ —. Der Betrieb läuft auf NIEDRIG —, wenn die Innenraumluft sauber ist. Die Stellung der Luftstromklappe für vertikale Luftverteilung kann sich bei niedriger Raumtemperatur während des Betriebs verändern.
• Wenn Sie das Lufteinlassgitter während des PURE-Betriebs öffnen, leuchtet möglicherweise die FILTER-Anzeige (orange) auf. Schalten Sie in diesem Fall den PURE-Betrieb aus (und das Klimagerät, falls es ebenfalls in Betrieb ist), und schließen Sie das Frontpaneel wieder.
• Die FILTER-Anzeige (orange) leuchtet auf, wenn der PURE-Betrieb insgesamt ca. 1.000 Stunden gelaufen ist. Wenn die Anzeige aufleuchtet, reinigen Sie den Plasmafilter. ( siehe Seite 22.)

HOCHLEISTUNGSBETRIEB

Hochleistung (Hi POWER)

- Im Modus Hi POWER (Hochleistungsbetrieb) reguliert das Gerät automatisch die Raumtemperatur, den Luftstrom und die Betriebsart so, dass der Raum im Sommer schnell gekühlt und im Winter schnell erwärmt wird. (seehe Seite 18.)

Einstellen des Modus Hi POWER

①Taste Hi POWER

Drücken Sie die Taste Hi POWER. Die Anzeige „Hi POWER“ auf der Fernbedienung wird eingeblendet.

Beenden des Modus Hi POWER

①Taste Hi POWER

Drücken Sie die Taste Hi POWER erneut. Die Anzeige „Hi POWER“ auf der Fernbedienung wird ausgeblendet.

VORSICHT

Der Modus Hi POWER lässt sich im ENTFEUCHTUNG-Betrieb.

A 24 HIPOWER °C AM10:00 AUTO PURE TEMP AUTO MODE MY COMFORT HI POWER BEEP MODE MEMO 1/3.5 TH SWING FIX FAN OFF CLR ON OFF SET CLOCK RESET CHECK ①

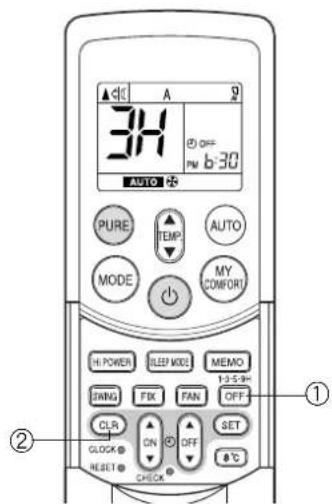

ABSCHALTUNG NACH 1-, 3-, 5- ODER 9-STUNDEN (OFF-TIMER)

Der Betrieb des Klimageräts wird nach dem eingestellten Zeitraum beendet (nach 1, 3, 5 oder 9 Stunden).

①Taste OFF

Drücken Sie die Taste OFF (während des Betriebs).

• Ein kurzer Signalton erklingt, und die Timer-Anzeige wird eingeblendet. Auf dem Display der Fernbedienung wird die Zeit angezeigt, nach deren Ablauf das Klimagerät ausgeschaltet wird („1H“ bedeutet ca. 1 Stunde nach dem gegenwärtigen Zeitpunkt).
• Wenn Sie erneut die Taste ca. 3 Sekunden lang drücken (während „1H“ angezeigt wird), wechselt die Anzeige auf „3H“. Durch weiteres Drücken gelangen Sie nacheinander zu den Anzeigen „5H“ und „9H“.
• Wenn der gewünschte Zeitraum angezeigt wird, drücken Sie die Taste nicht mehr. (Sobald „1H“, „3H“ usw. ausgeblendet wird, ist der Timer eingestellt.)

②Taste CLR

Mit der Taste CLR können Sie den Timer ausschalten.

• Der Timer wird deaktiviert, und der Betrieb des Klimageräts wird fortgesetzt.
• Sie können die Einstellungen des OFF-Timers (1, 3, 5 oder 9H) auch deaktivieren, indem Sie direkt nach dem Einstellen die Taste OFF drücken.

INFORMATION

• Der Reinigungsbetrieb beginnt, wenn der OFF-Timer-Zeitraum von 1, 3, 5 oder 9 Stunden abgelaufen ist. (Der Reinigungsbetrieb wird nicht während des Heiz- oder PURE-Betriebs ausgeführt.)
• Wenn Sie den OFF-Timer in Kombination mit dem ON-Timer verwenden möchten, stellen Sie zuerst den OFF-Timer auf 1, 3, 5 oder 9 Stunden ein, und stellen Sie anschließend den ON-Timer ein.
• Wenn Sie die Taste OFF beim Einstellen des ON- (OFF-) Timers drücken, wird der ON- (OFF-) Timer deaktiviert, und es wird nur der OFF-Timer (1, 3, 5 oder 9H) eingestellt.

34 OFF PM b-30 AUTO + PURE TEMP AUTO MODE MY COMFORT HI POWER SLEEP MODE MEMO SWNG FIX FAN 1:3-5:9- OFF CLR ON SET CLOCK ON SET RESET CHECK ① ②

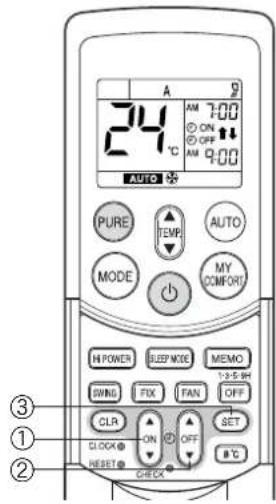

TIMERBETRIEB

ON- und OFF-Timer

Einstellen des ON-Timers

①Taste ON

Drücken Sie die Taste ON Stellen Sie am Timer die gewünschte Zeit ein.

Durch jede Betätigung der Taste ON ändert sich die Zeiteinstellung in 10-Minuten-Schritten.

Wenn Sie die Taste ON gedrückt halten, ändert sich die Zeiteinstellung in Stundenschritten.

②Taste SET

Bestätigen Sie mit der Taste SET die Timer-Einstellungen.

Die Timer-Zeit wird angezeigt, und der Timer beginnt zu laufen.

③Taste CLR

Löschen Sie mit der Taste CLR CLR die Timer-Einstellungen.

Einstellen des OFF-Timers

①Taste OFF

Drücken Sie die Taste OFF

Stellen Sie am Timer die gewünschte Zeit ein.

Durch jede Betätigung der Taste OFF ändert sich die Zeiteinstellung in 10-Minuten-Schritten. Wenn Sie die Taste OFF gedrückt halten, ändert sich die Zeiteinstellung in Stundenschritten.

②Taste SET

Bestätigen Sie mit der Taste SET die Timer-Einstellungen.

Die Timer-Zeit wird angezeigt, und der Timer beginnt zu laufen.

③Taste CLR

Löschen Sie mit der Taste CLR CLR die Timer-Einstellungen.

24°C A 9 AM 7:00 ON OFF AM 9:00 AUTO + PURE TEMP AUTO MODE MY COMFORT POWER BEEP MODE MEMO 1-3-5-9- SWING FIX FAN OFF CLR ON OFF SET CLOCK RESET CHECK ② ③ ①

VORSICHT

• Im Timer-Betrieb sendet die Fernbedienung die Signale zur voreingestellten Zeit automatisch zum Innenraumgerät.
  Positionieren Sie die Fernbedienung so, dass die Signale ordnungsgemäß an das Innenraumgerät übertragen werden können.
• Wenn Sie nach dem Einstellen der Zeit nicht innerhalb von 30 Sekunden die Taste SET 📣 drücken, wird die Einstellung gelöscht.

Wenn der Timer-Betrieb aktiviert ist, werden die entsprechenden Einstellungen in der Fernbedienung gespeichert.

Sobald Sie die Taste ☐ oder ☐ auf der Fernbedienung drücken, beginnt das Klimagerät mit den entsprechenden Einstellungen zu laufen.

Wenn die Uhrzeitanzeige blinkt, lässt sich der Timer nicht einstellen.

Stellen Sie die Uhr ein, wie unter „Einstellen der Uhr“ auf Seite 6 beschrieben, und stellen Sie dann den Timer ein.

Kombinierte Timer-Einstellungen (gleichzeitiges Einstellen des ON- und OFF-Timers)

OFF-Timer → ON-Timer

(Betrieb → Stopp → Betrieb)

Diese Funktion bietet sich an, wenn sich das Klimagerät ausschalten soll, nachdem Sie zu Bett gegangen sind, und sich am nächsten Morgen, bevor Sie aufstehen, oder am Abend, bevor Sie nach Hause kommen, wieder einschalten soll.

Beispiel:

Ausschalten des Klimageräts und Einschalten am nächsten Morgen

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste OFF um den OFF-Timer einzustellen.
(2) Drücken Sie die Taste ON zum den ON-Timer einzustellen.
(3) Drücken Sie die Taste SET SET

Betrieb Emeuter Betrieb Stopp

ON-Timer → OFF-Timer

(Stopp —> Betrieb—> Stopp)

Sie können diese Einstellungen verwenden, so dass sich das Klimagerät einschaltet, wenn Sie aufwachen, und ausschaltet, wenn Sie aus dem Haus gehen.

Beispiel:

Ein- und Ausschalten des Klimageräts am nächsten Morgen.

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste ON zum den ON-Timer einzustellen.
(2) Drücken Sie die Taste OFF zum den OFF-Timer einzustellen.
(3) Drücken Sie die Taste SET SET

Betrieb Stopp Stopp

• Die Einstellungen des ON- oder OFF-Timers, die der aktuellen Zeit am nächsten liegen, werden zuerst aktiviert.
• Wenn für den ON- und OFF-Timer die gleiche Zeit eingestellt ist, wird der Timer-Betrieb nicht ausgeführt. Unter Umständen schaltet sich das Klimagerät auch ganz aus.

VORSICHT

Nach ca. 3 Sekunden überträgt die Fernbedienung das Signal zum Innenraumgerät. Der Signalempfang wird nach Drücken der Taste SET durch einen Signalton des Innenraumgeräts bestätigt.

Kombinierte Timer-Einstellung für den täglichen Betrieb (gleichzeitige Einstellung des ON- und OFF-Timers zum täglichen Ein- und Ausschalten.)

Diese Funktion ist sinnvoll, wenn das Gerät täglich zu denselben Zeiten ein- und wieder ausschalten soll.

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste ON zum den ON-Timer einzustellen.
(2) Drücken Sie die Taste OFF zum den OFF-Timer einzustellen.
(3) Drücken Sie die Taste SET SET
(4) Nach Schritt (3) blinkt für etwa 3 Sekunden ein Pfeilsymbol (oder). Brücken Sie die Taste SET während das Symbol blinkt.
- Wenn der Timer für den täglichen Betrieb aktiviert ist, werden beide Pfeile ( , ↑ ↓ angezeigt.

Aufheben des Timer-Betriebs

Drücken Sie die Taste CLR CLR

Uhranzeige

Während des TIMER-Betriebs (ON-OFF-, OFF-ON-, OFF-Timer), wird die Uhranzeige durch die Anzeige der Timereinstellung ersetzt. Um die aktuelle Zeit abzurufen, tippen Sie die Taste SET an, und die aktuelle Zeit wird für ca. 3 Sekunden angezeigt.

24°C A 9 AM 7:00 ON OFF AM 9:00 AUTO + PURE TEMP AUTO MODE MY COMFORT H POWER BEEP MODE MEMO SWING FIX TAN OFF CLR ON SET CLOCK RESET OFF 8°C ③ ① ②

SPEICHER- UND KOMFORTBETRIEB

Mit der Taste MEMO können sie häufig verwendete Betriebseinstellungen zweckmäßig speichern.

Schalten Sie das Klimagerät in der Betriebsart, die sie auf der Fernbedienung speichern wollen, ein.

Drücken Sie die Taste bei laufendem Klimagerät wie unten angegeben.

①Taste MEMO

Wenn Sie diese Taste kurz drücken, können Sie anschließend Ihre Einstellungen speichern.

Alle aktuell angezeigten Symbole mit Ausnahme der Uhranzeige und der Betriebsart-Anzeige blinken.

②Taste MEMO

Halten Sie die Taste MEMO 3 Sekunden ou länger gedrückt, solange die Anzeige blinkt.

Das Symbol 📋ird angezeigt, und die Einstellung ist gespeichert.

• Wenn Sie die Taste MEMO nicht innerhalb von 3 Sekunden drücken oder wenn Sie eine andere Taste drücken, wird die MEMORY-Einstellung aufgehoben.
• Mit der Taste MEMO können die Betriebsarten MODE, Temperatur, FAN, TIMER und Hi POWER gespeichert werden.

Einschalten des Klimageräts mit der unter der MEMO-Taste gespeicherten Einstellung.

①Taste MY COMFORT

Drücken Sie die Taste MY COMFORT. Die mit der Taste MEMO gespeicherte Einstellung wird angezeigt und das Klimagerät läuft entsprechend dieser Einstellung.

(A): Wenn Sie die Taste MY COMFORT bei angehaltenem Betrieb drücken

• Die OPERATION-Anzeige (grün) am Innenraumgerät leuchtet auf, und das Gerät beginnt nach ca. 3 Minuten zu laufen.

(B): Wenn Sie die Taste MY COMFORT während des Betriebs drücken

- Der Betriebsmodus ändert sich auf die Einstellung, die mit der Taste MEMO gespeichert wurde.

- Werkseinstellung:

Betriebsart : AUTO

Temperatur : 22

A 24°C HIPower AUTO PURE TEMP MODE AUTO MY CONFORT H POWER BEEP MODE MEMO 1:25:00 SHING FIX FAN OFF CLR ON SET CLOCK RESET CHECK ① ②

A 22°C H/POWER AM 10:00 AUTO PURE TEMP AUTO MODE MY COMFORT H POWER SLEEP MODE MEMO 1-3-5 TH RING FIX FAN OFF CLIN ON SET CLOCK RESET CHECK

REGULIERUNG DER LUFTSTROMRICHTUNG

• Stellen Sie die Luftstromrichtung gut ein. Eine falsch eingestellte Luftstromrichtung kann unangenehm sein und eine ungleiche Verteilung der Raumtemperatur zur Folge haben.
• Stellen Sie den vertikalen Luftstrom mit der Fernbedienung ein.
• Stellen Sie den horizontalen Luftstrom manuell ein.

Einstellen des vertikalen Luftstroms

Das Klimagerät regelt die vertikale Luftstromrichtung automatisch in Übereinstimmung mit den Betriebsbedingungen, wenn die Betriebsart AUTO oder A gewählt ist.

Zum Einstellen der gewünschten Luftstromrichtung

Führen Sie diese Funktion bei laufendem Betrieb aus.

①Taste FIX

Halten Sie die Taste FIX auf der Fernbedienung gedrückt oder tippen Sie sie kurz an, um die Luftstromklappe wunschgemäß auszurichten.
- Richten Sie die Luftstromklappe für vertikale Luftverteilung nur im angegebenen Bereich aus.
- Im nachfolgenden Betrieb verläuft die vertikale Luftstromverteilung automatisch in der mit der Taste FIX eingestellten Richtung.

Automatisches Schwenken der Luftstromrichtung

Führen Sie diese Funktion bei laufendem Betrieb aus.

①Taste SWING

Drücken Sie die Taste SWING auf der Fernbedienung.
- Um die Funktion zu stoppen, drücken Sie die Taste SWING.
- Zum Ändern der Schwenkrichtung drücken Sie die Taste FIX.

20°C AUTO PURE TEMP MODE AUTO MY COMFORT IN FLOWER LEFT MEXT MEDIUM SAND FIX FINN OFF CLN CLOCK ON SET RESET CHECK

• Die Tasten FIX und SWING lassen sich nicht bedienen, wenn das Klimagerät außer Betrieb ist (auch bei vorprogrammiertem ON-TIMER).
- Betreiben Sie das Klimagerät bei abwärts gerichteten Luftstrom nicht über längere Zeit in den Betiebsarten Kühlung und Entfeuchtung. Andernfalls kann sich kondensiertes Wasser an der Luftstromklappe für vertikale Luftverteilung absetzen und heruntertropfen.
- Bewegen Sie die Luftstromklappe für vertikale Luftverteilung nicht von Hand. Verwenden Sie dazu immer die Taste FIX.
Wenn Sie die Luftstromklappe von Hand verändern, kann dies zu Fehlfunktionen während des Betriebes führen. Schalten Sie das Klimagerät im Falle einer derartigen Fehlfunktion aus und wieder ein.
- Wenn Sie das Klimagerät aus- und unmittelbar danach wieder einschalten, kann es ca. 10 Sekunden dauern, bis sich die Luftstromklappe für vertikale Luftverteilung in Bewegung setzt.

Einstellen des horizontalen Luftstroms

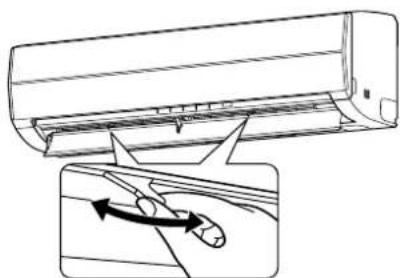

Vorbereitung:

• Stellen Sie die horizontalen Luftstromleitlamellen mit dem Hebel von Hand entsprechend ein.
• Sie können den Luftstrom auf der linken oder rechten Seite der Gitter einstellen.

Das Klimagerät ist mit einer Neustartautomatik ausgestattet. Das heißt, nach einem Stromausfall schaltet das Klimagerät wieder in der vorherigen Betriebsart, ohne dass Sie dazu die Fernbedienung betätigen müssen. Der Betrieb wird 3 Minuten nach Wiederherstellung der Stromversorgung ohne Warnhinweis wieder aufgenommen.

INFORMATION

Werkseitig ist die NEUSTARTAUTOMATIK ausgeschaltet. Sie müssen sie also einschalten, damit sie wirksam werden kann.

SO AKTIVIEREN SIE DIE NEUSTARTAUTOMATIK

Zum Einschalten der Neustartautomatik gehen Sie folgendermaßen vor:

Das Klimagerät muss eingeschaltet sein. Andernfalls lässt sich die Funktion nicht einstellen.

Um die Neustartautomatik einzuschalten, halten Sie die Taste RESET 3 Sekunden lang gedrückt.

Das Klimagerät übernimmt die Einstellung und bestätigt sie mit 3 Signaltönen. Das System führt nun automatisch einen Neustart aus. Die Neustartautomatik ist aktiviert.

(1) Wenn sich das Klimagerät im Bereitschaftsmodus befindet (nicht läuft).

Halten Sie die Taste RESET 3 Sekunden lang oder länger gedrückt.

- Das Klimagerät schaltet sich ein. Die grüne Anzeige leuchtet.

- Nach ca. 3 Sekunden werden 3 Signaltöne abgegeben.

Die grüne Anzeigelampe blinkt 5 Sekunden lang.

• Das Klimagerät läuft.

Wenn das Klimagerät zu dieser Zeit nicht laufen soll, drücken Sie erneut die Taste RESET, oder schalten Sie das Klimagerät mit der Fernbedienung aus.

(2) Wenn das Klimagerät in Betrieb ist.

Halten Sie die Taste RESET 3 Sekunden lang oder länger gedrückt.

- Das Klimagerät schaltet sich aus. Die grüne Anzeige erlischt.

- 3 Sekunden nachdem Sie die Taste betätigt haben, erklingen 3 Signaltöne.

Die grüne Anzeigelampe blinkt 5 Sekunden lang.

• Das Klimagerät schaltet sich aus.

Wenn sich das Klimagerät zu dieser Zeit nicht ausschalten soll, schalten Sie es mit der Fernbedienung wieder ein. Während des folgenden Vorgangs leuchtet die grüne Anzeige.

• Die Neustartautomatik wird nicht ausgeführt, wenn ein Timer-Betrieb über die Fernbedienung aktiviert ist.

- Wenn das Klimagerät durch die NEUSTARTAUTOMATIK eingeschaltet wurde, wird die (automatische) Bewegung der Luftstromklappe ausgeführt.

RESIST FILTER TIMER PURE OPERATION

Taste RESET

SO SCHALTEN SIE DIE NEUSTARTAUTOMATIK AUS

Zum Ausschalten der Neustartautomatik gehen Sie folgendermaßen vor:

Wiederholen Sie die Prozedur. Das Klimagerät übernimmt die Einstellung und bestätigt sie mit 3 Signaltönen.

Wenn nun die Stromversorgung ausfällt, müssen Sie das Klimagerät manuell mit der Fernbedienung neu starten.

Die Neustartautomatik ist deaktiviert.

(1) Wenn sich das Klimagerät im Bereitschaftsmodus befindet (nicht läuft).

Halten Sie die Taste RESET 3 Sekunden lang oder länger gedrückt.

• Das Klimagerät schaltet sich ein.

Die grüne Anzeige leuchtet.

- Nach ca. 3 Sekunden werden 3 Signaltöne abgegeben.

• Das Klimagerät läuft.

Wenn das Klimagerät zu dieser Zeit nicht eingeschaltet sein soll, drücken Sie erneut die Taste RESET, oder schalten Sie das Klimagerät mit der Fernbedienung aus.

(2) Wenn das Klimagerät in Betrieb ist.

Halten Sie die Taste RESET 3 Sekunden lang oder länger gedrückt.

• Das Klimagerät schaltet sich aus.

Die grüne Anzeigelampe erlischt.

- Nach ca. 3 Sekunden werden 3 Signaltöne abgegeben.

• Das Klimagerät schaltet sich aus.

Wenn sich das Klimagerät zu dieser Zeit nicht ausschalten soll, schalten Sie es mit der Fernbedienung wieder ein.

Während des folgenden Vorgangs leuchtet die grüne Anzeige.

RESET FILTER TIMER PURE OPERATION

Taste RESET

WIE DAS KLIMAGERÄT FUNKTIONIERT

Automatikbetrieb

Wie in der Abbildung 1 dargestellt, wird im Automatikbetrieb anhand der Temperaturdaten im Raum (Ta) bei Betriebsbeginn die entsprechende Betriebsart ausgewählt.

Raumtemperatur bei Betriebsbeginn oder nach neuer Temperaturwahl
Raumtemperatur
Eingestellte Temperatur+1	Kühlbetrieb
Eingestellte Temperatur	Nur-Ventilator-Betrieb
Eingestellte Temperatur-1	Heizbetrieb

Abbildung 1

Die Betriebsart wird neu ausgewählt, wenn der Kompressor länger als 15 Minuten nicht gelaufen hat.

Hochleistungsbetrieb (Hi POWER)

Wenn Sie im Kühl- oder Heizbetrieb oder im A-Betrieb die Taste Hi POWER drücken, reagiert das Klimagerät folgendermaßen.

- Kühlbetrieb

Durch den Kühlbetrieb wird die Raumtemperatur 1°C unter die eingestellte Temperatur gesenkt.

Der Ventilator läuft ebenso auf höchster Geschwindigkeitsstufe*.

* Das Betriebsgeräusch nimmt entsprechend der Ventilatorgeschwindigkeit zu.

• Heizbetrieb

Die Heizung erhöht die Raumtemperatur 2°C über den eingestellten Wert.

Ventilatorgeschwindigkeit wird entsprechend der Betriebsbedingungen automatisch umgeschaltet.

Betrieb im Ruhemodus (SLEEP MODE)

Im Ruhemodus reguliert das Gerät automatisch die Raumtemperatur, den Luftstrom und den Geräuschpegel, so dass der Raum im Sommer nicht übermäßig gekühlt wird und im Winter behaglich warm bleibt.

INFORMATION

• Im Ruhemodus werden Leistung und Geräuschpegel abgesenkt. Bei längerem Betrieb in diesem Modus wird der Raum möglicherweise nicht ausreichend gekühlt (bzw. gewärmt).
• Der Ruhemodus kann im Entfeuchtungsbetrieb oder im unabhängigen PURE-Betrieb nicht angewandt werden. (Der unabhängige PURE-Betrieb wird durch Drücken der Taste PURE bei abgeschaltetem Klimagerät aktiviert. Das Klimagerät ist während dieser Zeit nicht in Betrieb.)
• Wenn Sie im Ruhemodus die Taste FAN drücken, wird der Ruhemodus abgebrochen.
• Der Ruhemodus ist keine Timer-Funktion.

Entfeuchtung ( )

Im Entfeuchtungsbetrieb wird der Entfeuchtungs-/Kühlbetrieb anhand der Differenz zwischen tatsächlicher Raumtemperatur und Temperatureinstellung automatisch eingestellt.

Als Ventilatorgeschwindigkeit wird AUTO angezeigt. Der Ventilator läuft auf niedrigster Geschwindigkeitsstufe.

HINWEISE FÜR WIRTSCHAFTLICHEN BETRIEB

Halten Sie die Raumtemperatur auf einem angenehmen Niveau

Reinigen Sie die Luftfilter

Verstopfte Luftfilter beeinträchtigen die Leistung des Klimageräts. Die Filter sollten alle 2 Wochen gereinigt werden.

Öffnen Sie Fenster und Türen nicht öfter als erforderlich

Damit die kühle oder warme Luft im Raum bleibt, öffnen Sie die Fenster und Türen nicht öfter als erforderlich.

Fenstervorhänge

Schließen Sie während des Kühlbetriebs die Vorhänge, um direkte Sonneneinstrahlung zu vermeiden.

Schließen Sie während des Heizbetriebs die Vorhänge, um die Wärme im Raum zu halten.

Verwenden Sie den Timer effektiv

Stellen Sie am Timer die gewünschte Betriebszeit ein.

Achten Sie auf eine gleichmäßige Zirkulation der Raumluft

Stellen Sie die Luftstromrichtung so ein, dass die Raumluft gleichmäßig zirkuliert.

Aufwärts gerichteter Luftstrom

Abwärts gerichteter Luftstrom

BETRIEB OHNE FERNBEDIENUNG

Betrieb ohne Fernbedienung

Diese Funktion steht zur Verfügung, damit Sie das Klimagerät vorübergehend auch dann noch bedienen können, wenn Sie die Fernbedienung gerade nicht zur Hand haben oder die Batterien erschöpft sind.

• Drücken Sie die RESET-Taste, um den Automatikbetrieb (AUTO) zu starten.
• Solange diese behelfsmäßige Betriebsart aktiviert ist, reagiert das Klimagerät nicht auf die Fernbedienung.
• Halten Sie die Taste 10 Sekunden lang gedrückt, um den Kühlbetrieb zu starten.

Ich kann die Fernbedienung nicht finden Betrieb ohne Fernbedienung ist möglich!

REINIGUNGSBETRIEB

Reinigungsbetrieb

Diese Funktion wird verwendet, um das Innere des Klimageräts zu trocknen und damit Schimmelbildung usw. zu verhindern.

- Wenn sich das Gerät nach mindestens 10 Minuten Kühl- oder Entfeuchtungsbetrieb abschaltet, wird der Reinigungsbetrieb automatisch gestartet, und die Reinigungsanzeige S.CLEAN am Anzeigefeld des Geräts leuchtet.

Dauer des Reinigungsbetriebs

- Wenn das Gerät mindestens 10 Minuten im Kühl- oder Entfeuchtungsmodus betrieben wurde, dauert der Reinigungsbetrieb 4 Stunden.

Über den Reinigungsbetrieb

• Durch den Reinigungsbetrieb wird weder der Raum gereinigt, noch wird der bereits im Klimagerät vorhandene Schimmel oder Staub entfernt.
• Während des Betriebs wird möglicherweise eine geringe Reifbildung sichtbar. Dieser Vorgang ist völlig normal und weist nicht auf eine Fehlfunktion hin.
  • Die Luftstromklappen für vertikale Luftverteilung öffnen sich leicht.
• Durch Abbrechen des laufenden Reinigungsbetriebs wird der Reinigungseffekt beeinträchtigt.
• Wenn Sie dennoch den laufenden Reinigungsbetrieb stoppen möchten, drücken Sie während des Reinigungsbetriebs zweimal die Taste 🔊.

REGELMÄSSIGE WARTUNG

WARNUNG!

Bevor Sie das Klimagerät reinigen, schalten sie unbedingt den Schutzschalter oder Netzschalter aus.

Reinigen des Innenraumgeräts und der Fernbedienung

VORSICHT

• Verwenden Sie zum Abwischen des Innenraumgeräts und der Fernbedienung ein trockenes Tuch.
• Wenn das Klimagerät stark verschmutzt ist, können Sie ein mit kaltem Wasser angefeuchtetes Tuch zum Abwischen verwenden.
  • Die Fernbedienung sollten Sie auf keinen Fall mit einem feuchten Tuch reinigen.
• Verwenden Sie keine chemisch behandelten Reinigungstücher, und legen Sie derartige Materialien nicht über eine längere Zeit auf dem Gerät ab. Ansonsten könnte die Oberfläche beschädigt werden oder die Farbe ausbleichen.
• Verwenden Sie zum Reinigen weder Benzin, Verdünner, Scheuermittel noch andere Lösungsmittel.
  Die Kunststoffoberfläche könnte dadurch beschädigt oder verformt werden.

Mit einem trockenen Tuch abwischen

Kühlbetrieb auf nöchster Temperaturein- stellung.

Wenn Sie das Gerät für mindestens einen Monat nicht verwenden

(1) Lassen Sie den Ventilator für 3–4 Stunden laufen, um das Gerät von innen zu trocknen.
- Wenn für den Kühlbetrieb eine hohe Temperatureinstellung gewählt ist, läuft auch der Ventilator.
(2) Schalten Sie das Klimagerät und den Schutzschalter aus.
(3) Reinigen Sie die Luftfilter.
(4) Entnehmen Sie die Batterien aus der Fernbedienung.

Prüfschritte vor Inbetriebnahme

VORSICHT

• Überprüfen Sie, ob die Luftfilter eingesetzt sind.
• Stellen Sie sicher, dass die Lufteinlass- und Auslassöffnungen am Außengerät frei sind.

Luft

Luftfilter

Reinigen des Luftfilters

Reinigen Sie die Luftfilter alle 2 Wochen.

Wenn die Luftfilter verstaubt sind, lässt die Leistung des Klimageräts nach.

Reinigen Sie die Luftfilter so oft wie möglich.

Vorbereitung:

1. Schalten Sie das Klimagerät mit der Fernbedienung aus.

2. Öffnen Sie das Lufteinlassgitter.

3. Schalten Sie das Klimagerät mit der Fernbedienung aus.

4. Öffnen Sie das Lufteinlassgitter.

1 Öffnen Sie das Lufteinlassgitter. Heben Sie das Lufteinlassgitter an, bis es waagerecht steht.

2 Fassen Sie den Luftfilter rechts und links an den Griffen, und heben Sie ihn leicht an. Ziehen Sie ihn dann nach unten, und nehmen Sie ihn aus dem Filterhalter heraus.

3 Entfernen Sie den Staub mit einem Staubsauger aus den Filtern oder waschen Sie die Filter mit Wasser. Lassen Sie die Luftfilter nach dem Waschen im Schatten trocken.

1 Öffnen Sie das Lufteinlassgitter. Heben Sie das Lufteinlassgitter an, bis es waagerecht steht. 2 Fassen Sie den Luftfilter rechts und links an den Griffen, und heben Sie ihn leicht an. Ziehen Sie ihn dann nach unten, und nehmen Sie ihn aus dem Filterhalter heraus. 3 Entfernen Sie den Staub mit einem Staubsauger aus den Filtern oder waschen Sie die Filter mit Wasser. Lassen Sie die Luftfilter nach dem Waschen im Schatten trocken.

4 Setzen Sie den Filter mit dem linken und rechten Rand bündig zum Innenraumgerät bis zum Anschlag ein.
5 Schließen Sie das Lufteinlassgitter. * Wenn die FILTER-Anzeige am Innenraumgerät leuchtet, drücken Sie die Taste RESET am Innenraumgerät, um die Anzeige auszuschalten.

Reinigen des Lufteinlassgitters

Vorbereitung:

1. Schalten Sie das Klimagerät mit der Fernbedienung aus.
2. Öffnen Sie das Lufteinlassgitter.

1 Nehmen Sie das Lufteinlassgitter ab. Fassen Sie das Lufteinlassgitter an beiden Seiten, und öffnen Sie es nach oben. Entfernen Sie den linken (oder rechten) Arm, indem Sie ihn nach außen drücken und zu sich hin ziehen.
2 Reinigen Sie es mit Wasser und einem weichen Schwamm oder Tuch. (Verwenden Sie keine Draht- oder sonstigen harten Bürsten.)

• Durch die Verwendung von derart harten Gegenständen entstehen Kratzer auf der Oberfläche des Gitters, und die Metallbeschichtung löst sich ab.
• Wenn das Lufteinlassgitter stark verschmutzt ist, reinigen Sie es mit einem neutralen Haushaltsreiniger, und spülen Sie es mit Wasser ab.

3 Wischen Sie das Wasser vom Lufteinlassgitter ab und trocknen Sie das Gitter.

4 Setzen Sie den rechten und linken Riegel des Lufteinlassgitters in die Schäfte an beiden Seiten des Klimageräts ein, und schieben Sie sie ganz hinein.
5 Ziehen Sie das Lufteinlassgitter abwärts.

- Drücken Sie auf die vier mit Pfeilen gekennzeichneten Stellen an der Unterseite des Lufteinlassgitters, um zu prüfen, ob es vollständig geschlossen ist.

HINWEIS

Bei einem Klimagerät, das regelmäßig betrieben wird, ist die Reinigung und Wartung von Innenraum- und Außengerät unabdingbar. Wenn Innenraum- und Außengerät nicht regelmäßig gereinigt werden, führt dies zu schwacher Kühlleistung, Vereisung, Wasseraustritt und vorzeitigem Ausfall des Kompressors.

Linker und rechter Riegel

1. Schalten Sie das Klimagerät mit der Fernbedienung aus.

2. Schalten Sie die Stromzufuhr ab.

3. Reinigen Sie den Plasmafilter, wenn die FILTER-Anzeige (orange) leuchtet. (Diese Anzeige leuchtet nach ca. 1.000 Betriebsstunden im PURE-Betrieb auf.)

4. Nach abgeschlossener Reinigung drücken Sie die RESET-Taste am Innenraumgerät.
5. Führen Sie die Reinigung etwa alle 6 Monate durch.

- Selbst wenn die FILTER-Anzeige nicht aufleuchtet, sollten Sie den Plasmafilter immer dann reinigen, wenn das Gerät summende, klickende oder brummende Geräusche von sich gibt. Wenn die Anzeige nachts aufleuchtet, kann das Klimagerät noch problemlos bis zum Morgen laufen. Dann sollten sie allerdings sobald wie möglich reinigen.

1 Öffnen Sie das Lufteinlassgitter.

Heben Sie das Lufteinlassgitter an bis er einrastet.

2 Fassen Sie den Luftfilter rechts und links an den Griffen und heben Sie ihn leicht an. Ziehen Sie ihn dann nach unten und nehmen ihn aus dem Filterhalter heraus.

3 Nehmen Sie den Plasmafilter heraus.

- Fassen Sie die Handgriffe, und ziehen Sie sie wie in ① und ② abgebildet heraus.

Überprüfung nach dem Reinigen des Plasmafilters

1. Vergewissern Sie sich, dass die FILTER-Anzeige nicht leuchtet, indem Sie den PURE-Betrieb für mindestens eine Stunde aktivieren.

2. Wenn die FILTER-Anzeige leuchtet, überprüfen Sie Folgendes:

a) Befestigung des Plasmafilters

b) Befestigung des Lufteinlassgitters

Vergewissern Sie sich erneut, dass die FILTER-Anzeige nicht leuchtet, indem Sie den PURE-Betrieb für mindestens eine weitere Stunde aktivieren.

1. Wenn die FILTER-Anzeige leuchtet, benachrichtigen Sie bitte den Kundendienst.

DE

22

4 Waschen und trocknen Sie die Einheit.

(1) Weichen Sie sie in heißem Wasser bei 40°C – 50°C für etwa 10 bis 15 Minuten ein. Bei starker Verschmutzung verwenden Sie Wasser mit einem (normalen oder neutralen) Waschmittel in 10- bis 15-facher Standardkonzentration.
(2) Reiben Sie dabei von oben nach unten und von links nach rechts. Reiben Sie auch die Oberfläche mit einem Schwamm leicht ab.
(3) Spülen Sie unter laufendem Wasser ab.
(4) Schütteln Sie das Wasser gründlich ab, und lassen Sie es abtropfen. (Wenn sich Fett- oder Rauchablagerungen besonders schwer entfernen lassen, wiederholen Sie Schritt (1) bis (4) 2- bis 3-mal.)
(5) Lassen Sie die Einheit vollständig im Schatten trocknen.

• Verwenden Sie auf keinen Fall Bleichmittel.
• Versuchen Sie nicht, die Einheit zu zerlegen.
• Verwenden Sie keine Schrubber oder ähnliche Geräte.
• Verwenden Sie zum Reinigen keine Spülmaschinen oder sonstigen Geräte.
• Verwenden Sie zum Trocknen keinen Haarföhn oder andere Heißluftgeräte. (Die Hitze kann zu Verformungen führen.)
• Warten Sie nach dem Reinigen und bevor Sie die Einheit wieder einsetzen, bis diese vollständig abgetrocknet ist. Die FILTER-Anzeige leuchtet möglicherweise auf, wenn die Einheit noch nass verwendet wird.

5 Setzen Sie den Plasmafilter ein.

• Fassen Sie die Handgriffe, und setzen Sie die Einheit wie in ① abgebildet ein. Setzen Sie die Einheit in die rechte und linke Führungsschiene, und schieben Sie sie in Richtung ② vollständig ein.
• Drücken Sie beide Enden des Plasmafilters in Richtung ③, bis die Nippel an beiden Seiten des Plasmafilters vollständig in die Halterungen eingesetzt sind.

Drücken Sie den Plasmafilter hinein, bis die Nippel an beiden Seiten vollständig in die Halterungen eingesetzt sind. Wenn der Plasmafilter nicht richtig eingebaut ist, leuchtet ggf. die FILTER-Anzeige (orange).

Plasmafilter Halterungen Nippel

6 Setzen Sie die Luftfilter ein, und schließen Sie dann das Lufteinlassgitter.

BETRIEB UND LEISTUNG DES KLIMAGERÄTS

3-minütige Schutzfunktion

Die Schutzfunktion verzögert das Anlaufen des Klimagerätes um 3 Minuten, wenn es aus- und sofort wieder eingeschaltet wird, oder wenn der Netzschalter eingeschaltet ist. Die Funktion schützt das Gerät vor möglichen Schäden.

Heizeigenschaften

Vorheizen

Nach dem Einschalten strömt nicht sofort warme Luft aus dem Klimagerät.

Warme Luft strömt nach etwa 5 Minuten aus, wenn der Wärmetauscher des Innenraumgeräts warmgelaufen ist.

Warmluftkontrolle

Wenn die eingestellte Raumtemperatur erreicht ist, reduziert sich die Ventilatorgeschwindigkeit automatisch. In diesem Moment schaltet sich das Außengerät ab.

Abtauen

Wenn sich während des Heizbetriebs Frost am Außengerät gebildet hat, schaltet sich die Abtaufunktion automatisch (für ca. 5 bis 10 Minuten) ein.

• Die Ventilatoren des Innenraum- und Außengeräts schalten sich während des Abtauens ab.
- Während des Abtauens wird Tauwasser durch die Bodenplatte des Außengeräts abgelassen.

Heizleistung

Im Heizbetrieb wird Wärme von außen aufgenommen und in den Raum geleitet. Dies ist das sogenannte Wärmepumpen-System. Wenn die Außentemperatur sehr niedrig ist, empfiehlt es sich, das Klimagerät in Kombination mit einem weiteren Heizgerät zu verwenden.

Vorsicht bei Schneeansammlungen

Wählen Sie den Standort für das Außengerät so, dass die Funktion des Geräts nicht von Schneeverwehungen, der Ansammlung von Herbstlaub oder anderen jahreszeitlichen Einflüssen beeinträchtigt werden kann. Der Luftstrom des Außengeräts darf auf keinen Fall behindert werden, da sich andernfalls die Heiz- oder Kühlleistung verschlechtert. Während des Heizbetriebs und bei Temperaturen unter dem Gefrierpunkt, kann sich das beim automatischen Abtauen aus dem Außengerät ablaufende Wasser ansammeln und gefrieren. Stellen Sie unbedingt sicher, dass das Wasser ausreichend ablaufen oder versickern kann.

Stromausfall

Bei einem Stromausfall schaltet sich das Gerät komplett aus.

• Die OPERATION-Anzeige (grün) am Innenraumgerät fängt an zu blinken, wenn die Stromversorgung wieder hergestellt ist.
- Für einen Neustart drücken Sie die Taste auf der Fernbedienung.
- Blitzschlag oder die Nutzung eines mobilen Autotelefons können zu Fehlfunktionen des Geräts führen. Schalten Sie den Netzschalter aus und gleich wieder ein. Drücken Sie die Taste auf der Fernbedienung, um neu zu starten.

Betriebsbedingungen des Klimageräts

Um eine hohe Leistung zu erzielen, betreiben Sie das Klimagerät unter folgenden Temperaturbedingungen.

Kühlbetrieb Außentemperatur: -10^ bis 46^

Heizbetrieb Außentemperatur: -15^ bis 24^

Entfeuchtungsbetrieb Außentemperatur: -10^ bis 46^

Wenn das Klimagerät unter anderen Betriebsbedingungen verwendet wird, könnte dadurch die Schutzfunktion aktiviert werden.

BEI STÖRUNGEN

VORSICHT

Wenn eine der folgenden Situationen eintritt, stoppen Sie umgehend den Betrieb des Klimageräts, schalten Sie den Netzschalter aus, und wenden Sie sich an Ihren Händler.

• Die Anzeigen blinken in kurzen Intervallen (5 mal pro Sekunde). Schalten Sie den Schutzschalter 2–3 Minuten nach Ausschalten des Netzschalters wieder ein. Die Anzeigen blinken trotz des Neustarts weiter.
  • Die Hauptsicherung brennt häufiger durch, oder der Schutzschalter wird häufiger ausgelöst.
• Fremde Gegenstände oder Wasser sind in das Gerät eingedrungen.
• Irgendein anderes außergewöhnliches Ereignis ist eingetreten.

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie folgende Punkte.

Erneute Überprüfung	Außer BetriebDer Netzschalter ist ausgeschaltet.Der Schutzschalter wurde ausgelöst und die Stromversorgung ist unterbrochen.Die Hauptsicherung ist durchgebrannt.Stromausfall im Gerät.Die Batterien der Fernbedienung sind verbraucht.Der ON-Timer ist eingestellt.Eine Schutzfunktion sorgt dafür, dass das Klimagerät erst 3 Minuten nach einem Neustart oder Einschalten des Netzschalters anläuft.
	Unzureichende Kühl- oder HeizleistungDer Luftein- bzw. Luftauslass des Außengeräts ist blockiert.Türen oder Fenster sind geöffnet.Der Luftfilter ist mit Staub verstopft.Die Luftstromklappe ist in falscher Position.Die Geschwindigkeitsstufe des Ventilators ist zu niedrig gewählt.Das Klimagerät läuft im Entfeuchtungsbetrieb ENTFEUCHTUNG oder Ruhebetrieb SLEEP MODE.Die Temperatureinstellung ist zu hoch (bei Kühlbetrieb).Die Temperatureinstellung ist zu niedrig (bei Heizbetrieb).
Dies sind keine Fehlfunktionen.	Kondenswasser bildet sich auf der Rückseite des Innenraumgeräts.Kondenswasser auf der Rückseite des Innenraumgeräts wird automatisch gesammelt und abgeleitet.
	Ungewöhnliche Geräusche aus dem Innenraum- oder Außengerät.Bei abrupten Temperaturänderungen kann es aufgrund von Ausdehnung bzw.Zusammenziehen von Komponenten des Kältemittelumlaufs bzw. durch Änderung des Umlaufs gelegentlich zu Geräuschen (Ticken oder Strömungsgeräuschen) kommen.
	Die Raumluft riecht ungewöhnlich.Ein schlechter Geruch kommt aus dem Klimagerät.Gerüche aus Wand, Teppich, Möbeln oder Fellen dringen heraus.Während des PURE-Betriebs bilden sich geringe Mengen Ozon, was sie möglicherweise am Geruch wahrnehmen.

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie folgende Punkte.

Die OPERATION-Anzeige schaltet sich ein und aus.

- Die Anzeigelampe schaltet im Sekundentakt ein und aus, wenn die Stromversorgung nach einem Ausfall wiederhergestellt wird oder wenn das Gerät am Netzschalter eingeschaltet wird. Schalten Sie den Schutzschalter auf ON.

Das Außengerät vereist während des Heizbetriebs. Wasser läuft aus dem Außengerät ab.

• Im Heizbetrieb kann die Außeneinheit unter Umständen vereisen. In diesem Fall schaltet sich die Abtauautomatik (für 2 bis 10 Minuten) ein, um die Heizleistung zu optimieren.
• Während des Abtauens schaltet sich der Luftstrom des Innenraum- und Außengeräts aus.
• Ein zischendes Geräusch ist zu hören, wenn sich der Kühlmittelumlaufs beim Abtauen ändert.
• Das Wasser, das sich während des automatischen Abtauens bildet, fließt aus dem Außengerät ab.

Der Luftstrom ändert sich, obwohl die Taste FAN nicht auf AUTO gestellt ist.

- Wenn die Temperatur der abgegebenen Luft im Heizbetrieb sinkt, wird der Luftstrom des Klimageräts automatisch geändert oder angehalten, so dass im Raum kein unangenehm kühler Luftzug entsteht.

Kühle Luft oder Wasser kommen als weißer Dunst aus dem Außengerät.

- Während des Kühlbetriebs kann am Innenraumgerät oder während des Abtauens am Außengerät Dampf entstehen.

Automatische Funktion der Luftstromklappe für vertikale Luftverteilung

- Wenn die Raumtemperatur oder Außentemperatur im Heizbetrieb hoch ist, schließt sich die Luftstromklappe für vertikale Luftverteilung einmal und wechselt dann automatisch zurück in die ursprüngliche Position.

Die FILTER-Anzeige leuchtet auf.

• Diese Anzeige leuchtet auf, wenn das Gerät mehr als 1.000 Stunden im PURE-Betrieb gelaufen ist.
• Diese Anzeige leuchtet gegebenenfalls auf, wenn das Frontpaneel nicht vollständig geschlossen ist.
• Diese Anzeige leuchtet gegebenenfalls auf, wenn der Plasmafilter nicht ordnungsgemäß eingesetzt ist.

Geräusche aus dem Innenraumgerät

• Der Plasmafilter kann summende, klickende oder brummende Geräusche von sich geben, wenn er verschmutzt ist.
• Wenn der Strom eingeschaltet oder das Klimagerät ausgeschaltet wird, kann die Luftstromklappe für vertikale Luftverteilung ein rasselndes oder ratterndes Geräusch von sich geben.
• Einige Teile dehnen oder ziehen sich möglicherweise aufgrund von Temperaturschwankungen zusammen, wodurch ein Knacken verursacht werden kann.
• Der Kältemittelumlauf kann der Grund für ein zischendes oder gluckerndes Geräusch sein.
• Ein zischendes Geräusch kann zu hören sein, wenn das Klimagerät während des Heizbetriebs auf Abtauen schaltet.

Geräusche aus dem Außengerät

- Ein raschelndes Geräusch kann zu hören sein, wenn das Klimagerät während des Heizbetriebs auf Abtauen schaltet.

TECHNISCHE DATEN

TypSplitklimagerät, 2-Wege-Wärmepumpe
Modell		Innenraumgerät	Außengerät	Innenraumgerät	Außengerät
		RAS-10SKVP-ND	RAS-10SAVP-ND	RAS-13SKVP-ND	RAS-13SAVP-ND
Stromversorgung		220–240 V ~50 Hz		220–240 V ~50 Hz
Kühlvermögen (kW) CAPA.		2,5		3,5
Heizvermögen (kW) CAPA.		3,2		4,2
Stromaufnahme im Kühlbetrieb (A) AMP.		0,15	2,57–2,34	0,15	4,00–3,66
Leistungsaufnahme im Kühlbetrieb (W) WATT.		30	460	30	820
Stromaufnahme im Heizbetrieb (A) AMP.		0,15	3,15–2,87	0,15	4,40–4,02
Leistungsaufnahme im Heizbetrieb (W) WATT.		30	600	30	920
Abmessungen	Breite (mm)	790	780	790	780
	Höhe (mm)	250	550	250	550
	Tiefe (mm)	208	290	208	290
Nettogewicht (kg)		9	38	9	38
TypSplitklimagerät, 2-Wege-Wärmepumpe
Modell		Innenraumgerät		Außengerät
		RAS-16SKVP-ND		RAS-16SAVP-ND
Stromversorgung		220–240 V ~50 Hz
Kühlvermögen (kW) CAPA.		4,5
Heizvermögen (kW) CAPA.		5,5
Stromaufnahme im Kühlbetrieb (A) AMP.		0,15		6,18–5,65
Leistungsaufnahme im Kühlbetrieb (W) WATT.		30		1.320
Stromaufnahme im Heizbetrieb (A) AMP.		0,15		6,83–6,25
Leistungsaufnahme im Heizbetrieb (W) WATT.		30		1.460
Abmessungen	Breite (mm)	790		780
	Höhe (mm)	250		550
	Tiefe (mm)	208		290
Nettogewicht (kg)		9		38

• Die technischen Daten können ohne vorherige Ankündigung zum Zweck der Verbesserung des Geräts verändert werden.
Die beschriebene Leistungsfähigkeit des Klimageräts stützt sich auf Daten, die unter den folgenden Bedingungen ermittelt wurden.

Im Kühlbetrieb

Lufteinlasstemperatur °C
Inneres Wärmetausch-Segment		Äußeres Wärmetausch-Segment
Trocken-temperatur	Feuchttem-peratur	Trocken-temperatur	Feuchttem-peratur
27	19	35	24

Im Heizbetrieb

Lufteinlasstemperatur °C
Inneres Wärmetausch-Segment		Äußeres Wärmetausch-Segment
Trocken-temperatur	Feucht-temperatur	Trocken-temperatur	Feucht-temperatur
20	—	7	6

INFORMATION

Wenn die Außentemperatur sinkt, wird der Enteisungsheizung des Außengeräts automatisch Strom zugeführt, auch wenn das Klimagerät nicht in Betrieb ist. Die Leistungsaufnahme beträgt dabei ca. 100 W.

BEI STÖRUNGEN DER FERNBEDIENUNG

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie folgende Punkte.

Die Fernbedienung funktioniert nicht ordnungsgemäß.
Art der Störung Aktion Mögliche Lösung
Die Betriebsart wird umgeschaltet.	Überprüfen Sie, ob auf dem Display als Betriebsart (MODE) AUTO angezeigt wird.AUTO	Ventilatorgeschwindigkeit und Richtung der Luftstromklappe lassen sich im AUTO-Betrieb nicht ändern.Wenn Sie im AUTO-Betrieb die SWING-, FIX- oder FAN-Taste drücken, ändert sich die Betriebsart auf A.
Die Ventilatorgeschwindigkeit lässt sich nicht ändern.	Überprüfen Sie, ob auf dem Display als Betriebsart (MODE)ENTFEUCHTUNG angezeigt wird.:ENTFEUCHTUNG	Während des Entfeuchtens stellt das Klimagerät die Ventilatorgeschwindigkeit automatischein. Sie können die Ventilatorgeschwindigkeit nur in der Betriebsart:KÜHLUNG,☀:HEIZUNG, und A einstellen.

Das Display schaltet sich aus.
Art der Störung Aktion Beschreibung
Die Anzeigen auf dem Display werden nach kurzer Zeit ausgeblendet.	Überprüfen Sie, ob der Timerbetrieb beendet ist und OFF TIMER auf dem Display angezeigt wird.	Das Klimagerät schaltet sich aus, weil die eingestellte Zeit abgelaufen ist.
Die TIMER-Anzeige erlischt nach einer gewissen Zeit.	Überprüfen Sie, ob der Timerbetrieb aktiviert ist und ON TIMER auf dem Display angezeigt wird.	Wenn die Zeiteinstellung für den ON-Timer erreicht ist, schaltet sich das Klimagerät automatisch ein und die ON-Timer-Anzeige erlischt.

Kein Signalton als Rückmeldung.
Art der Störung Aktion Beschreibung
Das Innenraumgerät sendet keinen Signalton, auch nicht wenn die Taste bedrückt wird.	• Überprüfen Sie, ob der Infrarot-Signalsender der Fernbedienung richtig auf den Empfänger am Innenraumgerät ausgerichtet ist, wenn Sie die Taste drücken.	Richten Sie den Infrarot-Signalsender der Fernbedienung auf den Empfänger der Inneneinheit, und drücken Sie dann wiederholt die Taste ♣ .

TILLBEHÖR

luftrengöringsfunktionen i minst en timme.

③Lämpötilapainike ( )

• Nulstillingsfunktion

⑲8°C-funktionsknap (8°C)

Viser den aktuelle driftsmodusen.

(AUTO: Automatisk styring, A: Automatisk omkoblingsstyring, KJ∅LING, : T∅RR, ⚙️: OPPVARMING)

③Temperaturindikator

Viser temperaturinnstillingen (17 °C til 30 °C).

④Luftrenseindikator (PURE)

Justere den vertikale luftstrømmen

Når AUTO-modus eller A-modus er valgt, justerer klimaanlegget retningen på den vertikale luftstrømmen automatisk i samsvar med driftsbetingelsene.
