BEDIENUNGSANLEITUNG KTF 121 Koenic

Lion GmbH Werkstoffe's D-ESCHEckstoff 2004-11-20

2014年1月1日

F(1-2) 1403.58

CE

KOENIC

Tall Tower Fan

V/f

[Unreadable]

(五)

图 1-4-12

CL

图 1-2

图 4-10

图 1-4-11-16

网上路演

2014.4.2017

图1.4.1.1

E-mail: 101-800

1. Aradatendiz

图 4. креханов

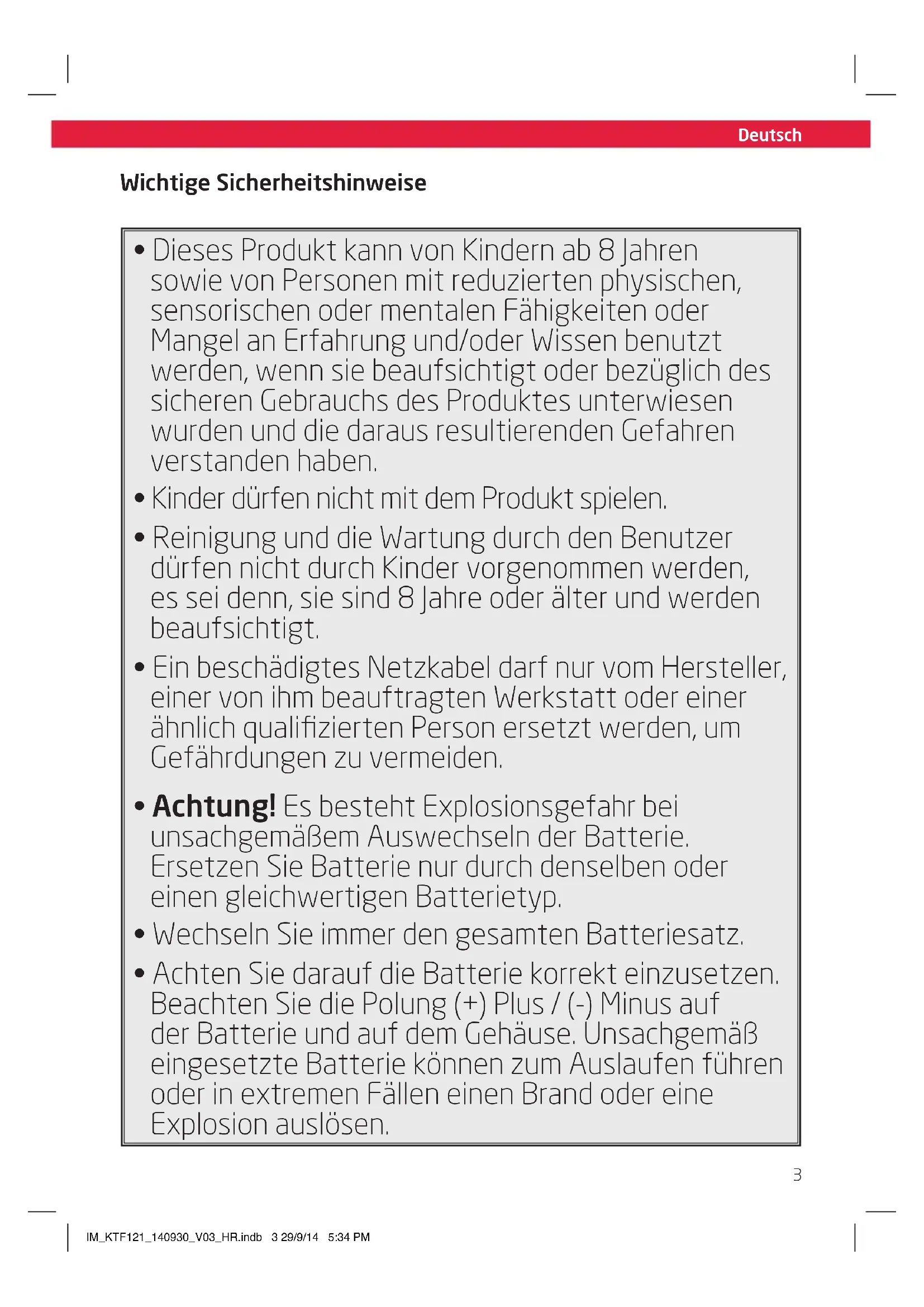

Wichtige Sicherheitshinweise

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Achtung! Es besteht Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersetzen Sie Batterie nur durch denselben oder einen gleichwertigen Batterietyp.
• Wechseln Sie immer den gesamten Batteriesatz.
• Achten Sie darauf die Batterie korrekt einzusetzen. Beachten Sie die Polung (+) Plus / (-) Minus auf der Batterie und auf dem Gehäuse. Unsachgemäß eingesetzte Batterie können zum Auslaufen führen oder in extremen Fällen einen Brand oder eine Explosion auslösen.

Deutsch

Sicherheitshinweise

• Entfernen Sie verbrauchte Batterien. Entfernen Sie die Batterien, wenn Sie wissen, dass Sie das Produkt für längere Zeit nicht benutzen. Anderenfalls könnten die Batterien auslaufen und Schäden verursachen.
• Nicht aufladbare Batterien dürfen nicht wieder aufgeladen werden.
  • Die Anschlüsse dürfen nicht kurzgeschlossen werden.

• Entfernen Sie die Batterien bevor Sie das Produkt entsorgen.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch grundlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

• Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

• Stellen Sie keine Gegenstände auf das Produkt.

• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

• Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.

• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Ziehen Sie den Netzstecker aus der Steckdose, ...

• wenn das Produkt nicht benutzt wird,
• wenn Funktionsstörungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und

• bevor Sie das Produkt reinigen.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Stellen Sie das Produkt auf eine ebene, stabile und rutschfeste Oberfläche.

• Schützen Sie das Produkt vor:

• direkter Sonneneinstrahlung und Staub;

• Feuer (Kamin, Grill, Kerzen), Wasser (Wasserspritzer, Vasen, Teiche, Badewanne) oder hoher Luftfeuchtigkeit.

• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

• Während des Betriebs das Schutzgitter nicht entfernen und keine Gegenstände einführen.

• Lassen Sie das Produkt vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.

• Um ein Überhitzen zu vermeiden, das Produkt nicht abdecken.

• Kleinkinder, Kinder und ältere Personen sollten nicht über längere Zeit kalten Luftströmen ausgesetzt werden.

• Das Produkt von losen Gegenständen wie Pflanzen, Vorhängen usw. fernhalten.

• Das Produkt darf erst nach abgeschlossener Montage an das Netz angeschlossen werden.

• Beachten Sie das Kapitel Reinigung und Pflege.

• Setzen Sie Batterien niemals übermäßiger Hitze (z.B. pralle Sonne, Feuer) aus und werfen Sie sie niemals in Feuer. Die Batterien könnten explodieren.

• Bewahren Sie Batterien außerhalb der Reichweite von Kleinkindern auf. Wurden Batterien verschluckt, suchen Sie sofort ärztliche Hilfe auf.

• Sollten Batterien einmal ausgelaufen sein, entnehmen Sie diese mit Hilfe eines Tuches aus dem Batteriefach und entsorgen Sie sie bestimmungsgemäß. Vermeiden Sie Haut- und Augenkontakt mit der Batteriesäure. Sollten Sie doch einmal Augenkontakt mit Batteriesäure erfahren, spülen Sie die Augen mit viel Wasser aus und kontaktieren umgehend einen Arzt. Bei Kontakt der Batteriesäure mit der Haut, waschen Sie die Stelle mit viel Wasser und Seife ab.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC-Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemässe Verwendung

Dieses Produkt dient nur zur Umwälzung der Raumluft. Jede andere Verwendung kann zu Schäden am Produkt oder zu Verletzungen führen.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen.

Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Das Symbol „durchgestrichene Mülltonne“ erfordert die separate Entsorgung von Elektro- und

Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmüll. Benutzen Sie

bitte die Rückgabe und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde.

Lieferumfang

1 x Standventilator

1 x Fernbedienung

1 x Bedienungsanleitung

Bedienelemente

A Timer/Temperatur Anzeige
B Gebläsestärke Anzeige
Gebläsemodus Anzeige
D Anzeige der Schwenkfunktion
E Anzeigefeld
F Luftauslass
G Lufteinlass
H Ventilatorgehäuse
Netzkabel mit Netzstecker
Standfuß

Bedienfeld Ventilator

K POWER Taste (EIN/AUS)

L SPEED Taste

M MODE Taste

N TIMER Taste

0 OSC Taste

Fernbedienung

P POWER Taste (EIN/AUS)
Q OSC Taste
R MODE Taste
s TIMER Taste
T SPEED Taste
Schrauben
v Ablagefach für Fernbedienung (nicht abgebildet)

Batteriewechseln

1 Das Batteriefach der Fernbedienung öffnen. 1 x CR2025-Batterie (nicht beinhaltet) unter Beachtung der Polaritätskennzeichnung (+ und -) auf den Batterien und im Batteriefach einlegen. Batteriefach schließen.

Montage und Aufstellung

2 Die Flügelschrauben an der Unterseite entfernen. Das hintere Teil des Standfußes so anbringen, dass die Schraublöcher miteinander fluchten. Die Flügelschrauben einsetzen und anziehen.
3 Das Vorderteil des Standfußes so auf den hinteren Teil stecken, dass dessen Schraublöcher fluchten. Die Flügelschrauben einsetzen und anziehen.
4 Sicherstellen, dass das Netzkabel in den entsprechenden Aussparungen sitzt.
5 Auf stabilen und ebenen Untergrund stellen.

Warnung

• Das Produkt darf erst nach abgeschlossener Montage an das Netz angeschlossen werden.
• Das Produkt darf während des Betriebes, der allgemeinen Wartung, Reinigung und Benutzerwartung nicht demontiert werden.
• Das Produkt darf auf keinen Fall ohne Standfuß oder in horizontaler Lage verwendet werden.

Bedienung

Hinweis: Die Auswahl der Funktionen sowie das Ein- und Ausschalten kann am Bedienfeld am Ventilator sowie über die Fernbedienung erfolgen.

6 Stecken Sie den Netzstecker in die Steckdose. Die Raumtemperatur wird im Display angezeigt.
7 Schalten Sie den Ventilator mit der Taste POWER ein.

8 Stellen Sie die Gebläsestärke mit der Taste SPEED ein.

Symbol Gebläsestärke
	niedrig
	mittel
	hoch

9 Stellen Sie den gewünschten Betriebsmodus mit der Taste MODE ein.

Modus Funktion
STYLE	Standardgebläsefunktion
	Wechselnde Gebläsestärke, welche natürlichem Wind nachempfunden wird.
	Schlafmodus, Display schaltet sich ca. 30 Sekunden nach der letzten Einstellung ab.

10 Drücken Sie die Taste OSC um die Schwenkfunktion ein- bzw. auszuschalten.

Timermodus

Mit der TIMER –Funktion schaltet sich der Ventilator zur eingestellten Zeit ab. Es können Abschaltzeiten zwischen 1 bis 12 vollen Stunden gewählt werden.

11 Drücken Sie die TIMER-Taste, um die Abschaltzeit einzustellen.

Hinweis: Ist der Timer nicht aktiviert, wird im Display die Zimmertemperatur in °C angezeigt.

Deutsch

Reinigung und pflege

Achtung

• Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie es vom Netz.
• Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel, Metallteile oder harte Bürsten.
  • Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Es darf kein Wasser auf oder in das Motorgehäuse des Ventilators tropfen

12 Verwenden Sie zur Reinigung ein weiches Tuch. Sollten sich Schmutz oder Verunreinigungen nicht leicht entfernen lassen, verwenden Sie eine milde Seifenlauge.

Technische Daten

Nennspannung : 220 - 240 V\~

Nennleistung : 45 W

Frequenz : 50 Hz

Schutzklasse : II

Höhe : 121 cm

Gewicht : ca. 3,7 kg

Fernbedienung : 1 x CR2025

Bezeichnung Symbol Wert Einheit
Maximaler Volumenstrom F 29,89 m			^3 /min
Ventilator-Leistungsaufnahme P 45,3 W
Serviceverhältnis SV 0,66 (m			^3 /min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,67 W
Ventilator-Schallleistungspegel L		56,4 dB(A)
Maximale Luftgeschwindigkeit	c	2,78	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986 + (corr. 1992)EN 60704-2-7:1998EN 62301:2005EN 50564:2011
Kontaktadresse für weitere Informationen	Imtron GmbHWankelstrasse 5D-85046
