Ürün Tipi	Soğutma Kulesi Fanı
Marka	Koenic
Model	KTF 121
Yükseklik	121 cm
Ağırlık	Yaklaşık 3,7 kg
Anma Gerilimi	220 - 240 V~
Frekans	50 Hz
Anma Giriş Gücü	45 W
Koruma Sınıfı	II
Fan Hızları	3 (düşük, orta, yüksek)
Çalışma Modları	STİL (standart), DOĞAL (doğal hava akımı), UYKU (bekleme, ekran kapalı)
Salınım Fonksiyonu	Evet, açılıp kapatılabilir
Zamanlayıcı (gecikmeli kapatma)	1 ila 12 saat
Uzaktan kumanda dahil	Evet, CR2025 pil ile
Ekran	Ortam sıcaklığı, zamanlayıcı, hız, mod, salınım
Ses Gücü Seviyesi	56,4 dB(A)
Maksimum Hava Debisi	29,89 m³/dk
Servis Değeri (SV)	0,66 (m³/dk)/W
Bekleme Güç Tüketimi	0,67 W
Temizlik	Yumuşak bez, gerektiğinde hafif deterjan; suya daldırmayın
Montaj Gerekli	Evet, ayak vidalarla sabitlenir
Çocuk Güvenliği	8 yaşından büyük çocuklar gözetim altında kullanabilir
Piller	Uzaktan kumanda: 1 x CR2025 (verilmez)
Verilen Aksesuarlar	Fan, stand, uzaktan kumanda, kullanım kılavuzu

Sık sorulan sorular - KTF 121 Koenic

Koenic KTF 121 fanının ayağı nasıl monte edilir?

Alt uçtaki vidaları çıkarın. Vida deliklerini hizalayarak ayağın arka kısmını takın, ardından vidaları yerleştirin ve sıkın. Daha sonra aynı şekilde ayağın ön kısmını takın. Güç kablosunun belirtilen açıklığa tam oturduğundan emin olun. Cihazı sabit ve düz bir yüzeye yerleştirin. Ürün yalnızca tamamen monte edildikten sonra fişe takılmalıdır.

Hangi hızlar mevcuttur ve nasıl ayarlanır?

Fan üç hız sunar: düşük, orta ve yüksek. Kontrol panelindeki veya uzaktan kumandadaki HIZ düğmesine basarak seviyeler arasında geçiş yapın. Ekran seçilen hızı gösterir.

Zamanlayıcı işlevi nasıl kullanılır?

1 ila 12 saat arasında bir süre ayarlamak için ZAMANLAYICI düğmesine basın. Her basışta saat artar. Fan, ayarlanan sürenin sonunda otomatik olarak kapanacaktır. Zamanlayıcı etkin değilse, ekran ortam sıcaklığını gösterir.

Uzaktan kumanda çalışmazsa ne yapmalıyım?

CR2025 pilinin bölmeye doğru takıldığından emin olun (+ ve - kutuplara dikkat edin). Gerekirse pili değiştirin. Uzaktan kumanda ile fanda bulunan alıcı arasındaki sinyali engelleyen herhangi bir engel olmadığından emin olun. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Koenic KTF 121 fanı nasıl temizlenir?

Temizlemeden önce cihazı kapatın ve fişini çekin. Yüzeyleri silmek için yumuşak ve kuru bir bez kullanın. Kir kalıcı ise, bezi hafif deterjanla hafifçe nemlendirin. Fanı asla suya daldırmayın ve suyun motor muhafazasına girmesine izin vermeyin. Çözücü, aşındırıcı veya sert fırçalar kullanmayın.

Hangi çalışma modları mevcuttur?

Üç mod sunulmaktadır: STİL (standart çalışma), DOĞAL (doğal hava akımını simüle eder) ve UYKU (30 saniye sonra ekranın kapandığı bekleme modu). Aralarında geçiş yapmak için MOD düğmesine basın.

Salınım nasıl etkinleştirilir?

Salınımı etkinleştirmek veya devre dışı bırakmak için kontrol panelindeki veya uzaktan kumandadaki SALINIM düğmesine basın. İlgili simge ekranda görüntülenir.

Fanın yüksekliği nedir?

Koenic KTF 121 fanı yaklaşık 121 cm yüksekliğindedir ve 3,7 kg ağırlığındadır.

Bu fanı dışarıda kullanabilir miyim?

Hayır, cihaz yalnızca kuru bir ortamda iç mekan kullanımı için tasarlanmıştır. Dışarıda, su yakınında veya çok nemli bir odada kullanmayın. Ayrıca doğrudan güneş ışığına veya toza maruz bırakmaktan kaçının.

Fan açılmazsa ne yapmalıyım?

Fişin takılı olduğundan ve prizin çalıştığından emin olun. Cihazın doğru şekilde monte edildiğinden (ayak sabitlenmiş) emin olun. Sorun devam ederse, kendiniz onarmaya çalışmayın; yetkili bir servise başvurun.

KULLANIM KILAVUZU KTF 121 Koenic

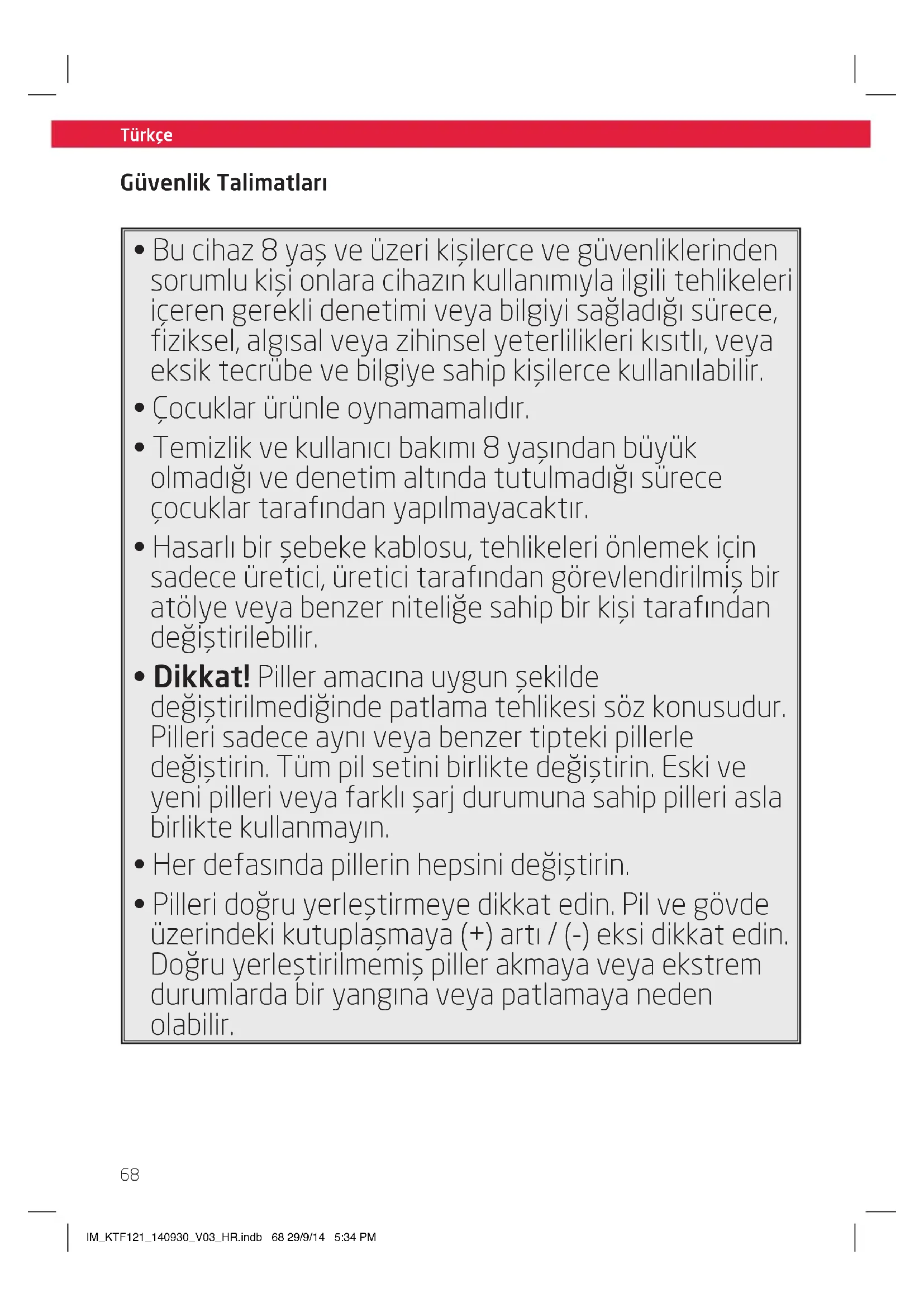

Güvenlik Talimatları

• Bu cihaz 8 yaş ve üzeri kişilerce ve güvenliklerinden sorumlu kişi onlara cihazın kullanımıyla ilgili tehlikeleri içeren gerekli denetimi veya bilgiyi sağladığı sürece, fiziksel, algısal veya zihinsel yeterlilikleri kısıtlı, veya eksik tecrübe ve bilgiye sahip kişilerce kullanılabilir.
• Çocuklar ürünle oynamamalıdır.
• Temizlik ve kullanıcı bakımı 8 yaşından büyük olmadığı ve denetim altında tutulmadığı sürece çocuklar tarafından yapılmayacaktır.
• Hasarlı bir şebeke kablosu, tehlikeleri önlemek için sadece üretici, üretici tarafından görevlendirilmiş bir atölye veya benzer niteliğe sahip bir kişi tarafından değiştirilebilir.
• Dikkat! Piller amacına uygun şekilde değiştirilmediğinde patlama tehlikesi söz konusudur. Pilleri sadece aynı veya benzer tipteki pillerle değiştirin. Tüm pil setini birlikte değiştirin. Eski ve yeni pilleri veya farklı şarj durumuna sahip pilleri asla birlikte kullanmayın.
• Her defasında pillerin hepsini değiştirin.

• Pilleri doğru yerleştirmeye dikkat edin. Pil ve gövde üzerindeki kutuplaşmaya (+) artı / (-) eksi dikkat edin. Doğru yerleştirilmemiş piller akmaya veya ekstrem durumlarda bir yangına veya patlamaya neden olabilir.

• Kullanılmış pilleri değiştirin. Uzun sure kullanılmayacağını bildiğiniz zaman pilleri çıkarın. Aksi durumda piller akabilir ve hasara neden olabilir.

• Şarj edilemeyen pillerin şarj edilmesine çalışılmamalıdır.
• Bağlantılara kısa devre yaptırılmamalıdır.
• Ürünü atmadan önce pillerini çıkarın.

Türkçe

Güvenlik Talimatları

1. İlk kullanımdan önce bu kullanım kılavuzunu tamamen okuyun ve ürünle beraber teslim edin. Ürün üzerindeki ve bu kılavuzdaki uyarılara dikkat edin. Ekipmanın kullanımı ve bakımıyla olduğu kadar sizin güvenliğiniz hakkında da önemli bilgiler içermektedir.
2. Ürünü sadece amaçlanan doğrultuda ve tavsiye edilen aksesuar ve parçalarla kullanın. Uygunsuz kullanım ve yanlış işletim tehlikelere yol açabilir.
3. Ürün çalışır durumdayken asla denetimsiz bırakmayın.
4. Ürünün üzerine ağır cisimler koymayın.
5. Temizleme veya işletim sırasında ürünün hiçbir elektrikli parçasını su içerisinde sokmayın. Ürünü asla akan suyun altına tutmayın.
6. Hiç bir koşul altında (örn. Elektrik kablosu hasarı, ürün düşürülmüş ise, vs) ürünü kendiniz onarmaya kalkışmayın. Hizmet ve onarımlar için, lütfen yetkili bir servis elemanına danışın.
7. Evinizdeki ana elektrik ürünün üzerindeki değer etiketindeki bilgiyle uyuşmalıdır.
8. Sadece fişin elektrik prizinden çekilmesi ürünü tamamiyle elektrik şebekesinden ayırabilir. Lütfen güç fişinin işletim için uygun koşullarda olduğundan emin olun.
9. Elektrik kablosunu, dolanmalardan veya sivri köşelere temas etmekten doğabilecek hasarlardan koruyun.
10. Bu cihazı, güç kablosu ve güç fışı dahil olmak üzere firin, elektrik ocağı gibi ısı kaynaklarından ve diğer ısı üreten cihaz/cisimlerden uzak tutun.
11. Elektrik prizinden fişi çekerken sadece fisin kendisini tutun. Kablosundan çekmeyin.
12. Ürün kullanımda değilken, arıza durumlarında, aksesuarları takmadan veya çıkarmadan önce ve her temizlemeden önce ürünün fisini çekin.
13. Bu ürünü kuru kapalı alanlarda kullanın, asla açık alanda kullanmayın.
14. Ürünü düz, sağlam ve kaymaz bir yüzeye yerleştirin.
15. Ürünü asla aşağıdaki milere maruz bırakmayın veya yanında kullanmayın:
16. direk gün ışığı ve toz;
17. ateş (şömine, izgaralar, mumlar), su (su sicramaları, vazolar, küçük havuzlar, küvetler) veya yüksek nem.
18. Bu ürün ticari kullanım için uygun değildir. Sadece ev içi kullanım için tasarlanmıştır.

19. Koruyucuyu çıkarmayın veya çalışma sırasında arasına herhangi bir nesne sokmayın.

20. Temizlemeden önce, her zaman ürünün tamamen durmasına izin verin ve elektrik bağlantısını kesin.

21. Aşırı isınmayı önlemek için, ürünü örtmeyin.
22. Küçük çocuklar, çocuklar ve yaşlılar uzun süre soğuk hava akımlarına maruz kalmamalıdır.
23. Ürünü bitkiler, perdeler vb. Serbest nesnelerden uzak tutun.
24. Ürün sadece tamamen monte edildikten sonra elektrik şebekesine bağlanabilir.
25. Temizlik ve bakım bölümünü dikkate alın.
26. Pilleri asla aşırı ısıya (örn. açık güneş, ateş) maruz bırakmayın ve asla ateşe atmayın. Piller patlayabilir.
27. Pilleri küçük çocukların erişemeyeceği bir yerde saklayın. Pillerin yutulması durumunda lütfen derhal doktora başvurun.
28. Eğer piller akarsa, bunları bir bez ile pil yuvasından çıkarın ve talimatlar doğrultusunda atık olarak değerlendirin. Pil asidinin cildinize ve gözlerinize temas etmesinden kaçının. Şayet pil asidi gözünüze temas ederse, gözlerinizi bol su ile yıkayın ve derhal bir doktora danışın. Pil asidinin cilde temas etmesi durumunda, ilgili yeri bol su ve sabun ile yıkayın.

Tebrikler!

Bir KOENIC ürünü aldığınız için teşekkür ediyoruz. Lütfen bu kılavuzu dikkatlice okuyun ve gelecekte başvurmak için saklayın.

Kullanım amacı

Ürün, yalnızca oda hava sirkülasyonu için tasarlanmıştır. Sadece bu talimatlara göre kullanın. Başka herhangi bir kullanım ürün hasarlarına veya yaralanmalara yol açabilir.

İlk kullanimdan önce

Ürünü ve aksesuarı dikkatlice orijinal ambalajdan çıkarın. Daha sonra kullanmak üzere orijinal ambalajın saklanması önerilir. Orijinal ambalajı tasfiye etmek istiyorsanız bunu geçerli yasal düzenlemelere göre yapın. Doğru tasfiyeyle ilgili sorularınız varsa belediyenize danışın. Ambalaj içeriğinin tam olup olmadığını ve hasar bakımından kontrol edin. Ambalaj içeriği eksik ise veya hasar tespit ederseniz derhal satış yerinize başvurun. Paketi açtıktan sonra, lütfen Temizlik ve bakım bölümüne bakın.

Bu aygıtı çeşitlerine ayrılmamış belediye çöpüne atmayın. Aygıtı atık elektrikli ve elektronik ekipmanların geri dönüşümü için belirlenen toplama merkezine bırakın. Bu şekilde kaynakların ve çevrenin korunmasına katkıda bulunacaksınız. Daha fazla bilgi için perakende satış mağazasına veya yerel idareye başvurun.

Lütfen pilleri çevreye duyarlı şekilde bertaraf edin. Pilleri evsel atıklarla birlikte atmayın. Lütfen bölgenizde bulunan geri üm ve toplama sistemlerini kullanın veya satın aldığınız satıcıya danışın.

İçindekiler

1 x Kule tipi vantilatör
1 x Uzaktan Kumanda
1 x Kullanım kılavuzu

Parça listesi

A Zamanlayıcı/Sıcaklık göstergesi
B Hiz göstergesi
c STİL göstergesi
D Salınım göstergesi
Ekran
F Hava çıkışı
G Hava girişi
H Vantilatör gövdesi
Elektrik kablosu
Ayak

Kumanda Paneli

K GÜÇ düğmesi (AÇMA/KAPATMA)
L HIZ düğmesi
M MOD düğmesi
N ZAMANLAYICI düğmesi
0 SALINIM düğmesi

Uzaktan kumanda

P GÜÇ düğmesi (AÇMA/KAPATMA)
Q SALINIM düğmesi
R MOD düğmesi
s ZAMANLAYICI düğmesi
T HIZ düğmesi
U Vidalar
v Uzaktan kumanda için saklama bölmesi (resimde gösterilmemiştir)

Türkçe

Pil Değiştirme

1 Pil yuvasını açın. 1 adet CR2025 tip pili (ürüne dahil değildir) pilin üzerinde ve pil yuvasının içinde gösterildiği gösterildiği gibi + ve - kutuplara dikkat ederek takın.

Montaj ve kurulum

2 Alt uçta bulunan vidaları çıkarın. Vida deliklerine denk gelecek şekil ayağın arka parçasını takın. Vidaları takarak sıkın.
3 Ayağın arka parçasındaki vida deliklerine denk gelecek şekilde ayağın ön parçasını takın. Vidaları takarak sıkın.
4 Elektrik kablosunun ilgili çıkışlara takıldığından emin olun.
5 Dengeli düz bir yüzeye koyun.

Dikkat

• Tamamen birleştirilmemiş haldeyken ürünü asla şebeke gerilimine bağlamayın.
• Ürün çalışırken, genel bakım, temizleme ve kullanıcı bakımı sırasında sökülmemelidir.
• Ürün asla sehpasız veya yatay pozisyondayken çalıştırılmamalıdır.

işletimi

Not: Fonksiyon ayarları ve açma/kapatma düğmesi, vantilatörün üzerindeki kumanda panelinden ve aynı zamanda uzaktan kumandadan kullanılabilir.

6 Elektrik fişini bir prize takın. Oda sıcaklığı ekranda görüntülenir.
7 GÜÇ düğmesini kullanarak vantilatörü açın.

8 HIZ düğmesini kullanarak fan gücünü seçin.

Sembol Fan gücü
	düşük
	orta
	yüksek

9 MOD düğmesini kullanarak istediğiniz çalışma modunu seçin.

Mod Fonksiyon
	Standart fan fonksiyonu
	Doğal rüzgara benzeyen ayarlanabilir fan gücü.
	Uyku modu, gösterge son kullanımın ardından yaklaşık olarak 30 saniye sonra otomatik olarak kapanır.

10 Dönme fonksiyonunu açıp kapatmak için SALINIM düğmesine basın.

Zamanlayıcı modu

ZAMANLAYICI fonksiyonu, vantilatörü ayarlanan bir zamanda kapatır. Süreler 1 ila 12 saat aralığında seçilebilir.

11 Kapanma zamanını ayarlamak için ZAMANLAYICI düğmesine basın.

Not: Zamanlayıcı etkinleştirilmemisse oda sıcaklığı °C cinsinden ZAMANLAYICI/SICAKLIK göstergesinde görüntülenir.

Temizlik ve bakım

Uyari

• Temizlemeden önce, her zaman ürünün tamamen durmasına izin verin ve elektrik bağlantısını kesin.
• Temizlik için solvent veya aşındırıcı maddeler, metal gereçler veya sert fırçalar kullanmayın
• Fanı su veya başka bir sıvı içine daldırmayın. Fan motoru gövdesi üstüne veya içine su damlamasına izin vermeyin.

Teknik veriler

Nominal gerilim : 220 - 240 V\~
Nominal güç girişi : 45 W
Frekans Koruma : 50 Hz
Sinifi : ll
Yükseklik : 121 cm
Ağırlık : yaklaşık 3,7 kg
Uzaktan kumanda : 1 x CR2025

12 Temizlemek için yumuşak bir parça bez kullanın. Kir veya kirlilik çıkarmakta zorlanırsanız, hafif deterjan kullanabilirsiniz.

Açıklama Sembol Değer Birim
Maksimum fan havası hızı F 29,89 m			^3 /min
Fan güç girişi	P	45,3	W
Servis değeri	SV 0,66	(m	^3 /min)/W
Beklemede güç tüketimi	P_w	0,67	W
Fan ses gücü seviyesi	L_wA	56,4	dB(A)
Maksimum hava hızı	c	2,78	m/s
Servis değeri için ölçüm standardı	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986 + (corr. 1992)EN 60704-2-7:1998EN 62301:2005EN 50564:2011
Daha fazla bilgi elde etmek için iletişim bilgileri	Imtron GmbHWankelstrasse 5D-85046
