BEDIENUNGSANLEITUNG Rocket 400 GPS XciteRC

Bedienungsanleitung Manual Mode d'emploi

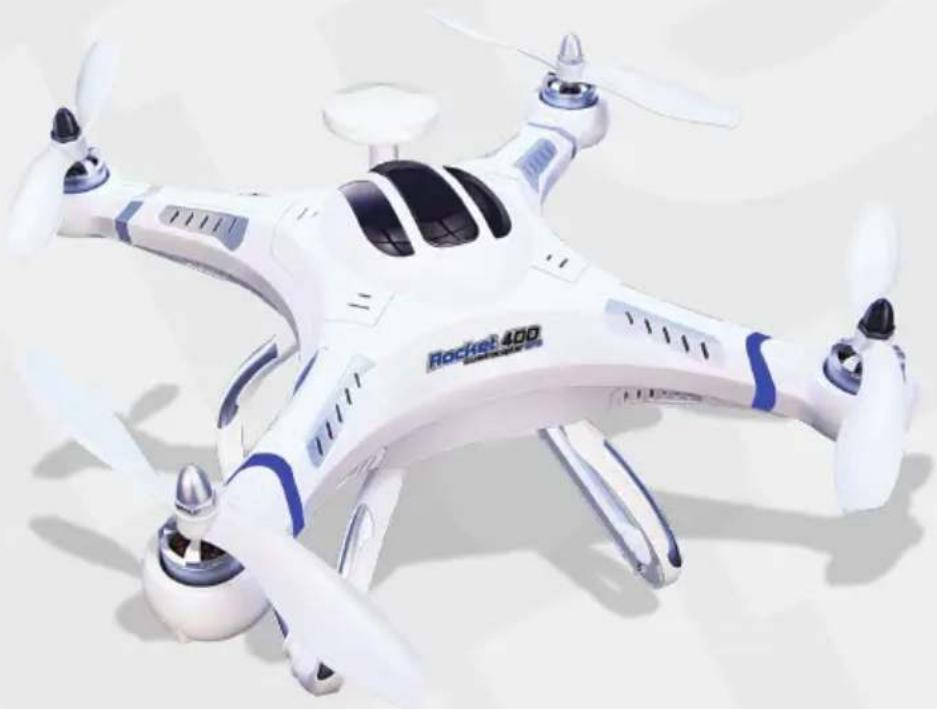

Rocket 400 quadrocopter GPS

Bestimmungsgemäße Verwendung ....3

Lieferumfang 3

Benötigtes Zubehör 3

Erklärung der Gefahrensymbole 3

Sicherheitshinweise 4

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: 5

Montage des Landegestells....6

Montage der Propeller 6

Anschlüsse auf der Unterseite 6

Montage der Kamerahalterung 7

Das Fernsteuersystem....7

Fernsteuerung (Sender) 8

Akku aufladen....8

LED's und ihre Bedeutung 9

Sendermodi....10

Kalibrierung....10

Flugmodi 11

Starten und fliegen 12

Landen....12

Sender kalibrieren....12

Wartung 13

Fehlersuche....13

Reparaturen, Ersatzteile....14

Hinweise zum Umweltschutz 15

Hinweise nach Batteriegesetz....15

Konformitätserklärung......46

Impressum

Diese Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!

Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com

© Copyright 2014 by XciteRC-Modellbau GmbH & Co. KG

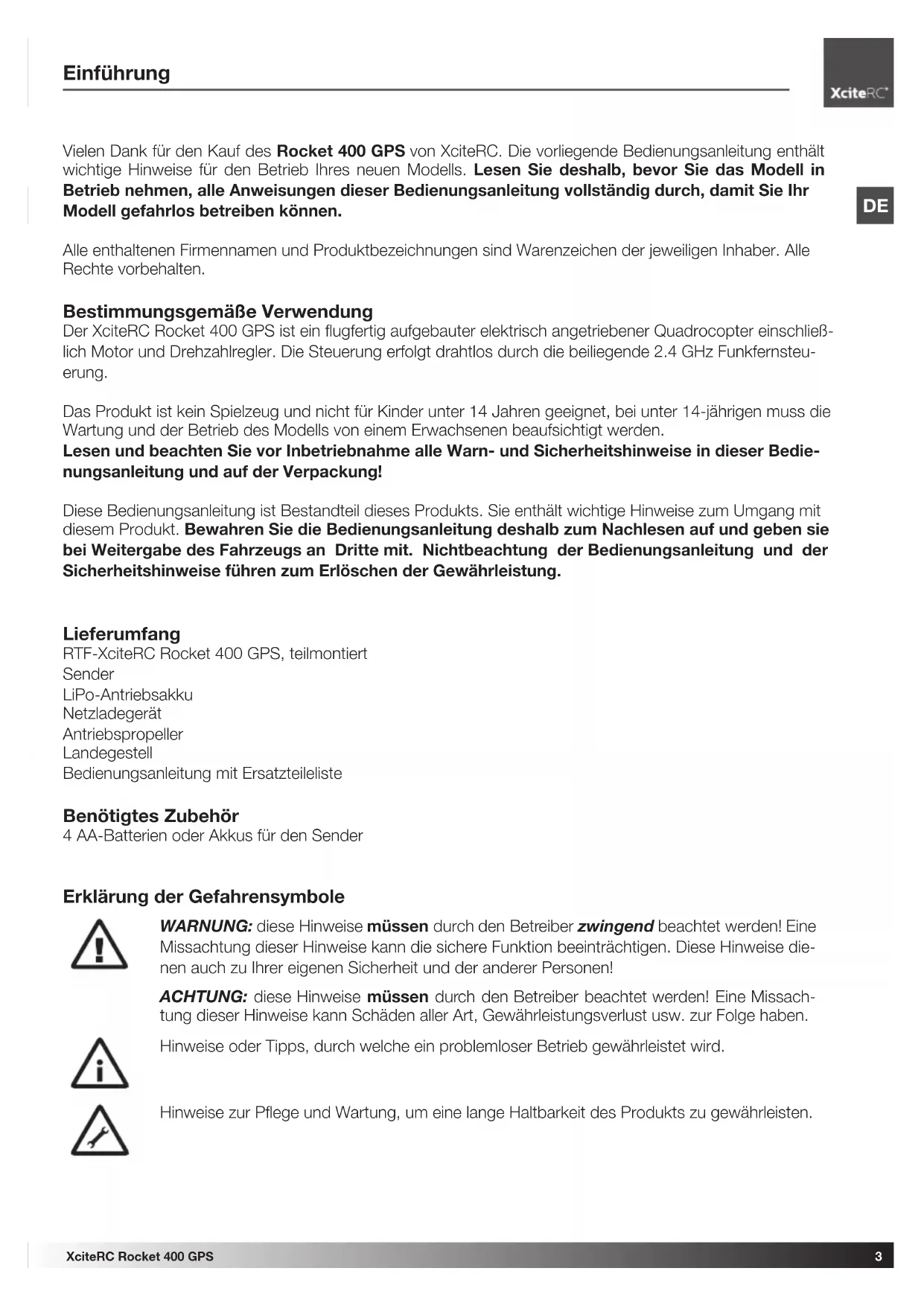

Vielen Dank für den Kauf des Rocket 400 GPS von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bestimmungsgemäße Verwendung

Der XciteRC Rocket 400 GPS ist ein flugfertig aufgebauter elektrisch angetriebener Quadrocopter einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung.

Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTF-XciteRC Rocket 400 GPS, teilmontiert

Sender

LiPo-Antriebsakku

Netzladegerät

Antriebspropeller

Landegestell

Bedienungsanleitung mit Ersatzteileliste

Benötigtes Zubehör

4 AA-Batterien oder Akkus für den Sender

Erklärung der Gefahrensymbole

WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!

ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

DE

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.

Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. Zum Betrieb ist eine Haftpflichtversicherung verpflichtend. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

- Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden

- Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.

- Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.

- ⚠️ WARNING: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und Verletzungsgefahr!

- ⚠️ WARNING: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse betrieben werden.

- Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!

- Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hochspannungsleitungen.

- Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.

- ⚠️ WARNING: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!

- Schalten Sie immer zuerst den Sender ein, dann das Modell. BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!

- Bewegen Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.

- Wird der Antriebsakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf.

- Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).

- ⚠️ WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern – Unfall- und Verletzungsgefahr!

- Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen

oder Schnee. ⚠️ WARNING: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Akkus!

- Kunststoff (z.B. Rumpf oder Rotorblätter) ist bei kalten Temperaturen (unter 10°C) weniger flexibel und kann daher leichter brechen.

• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus. WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf. Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs sehr warm werden. ⚠️ WARNING: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!
• Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschluckt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

- ⚠️ WARNING: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw. Explosionsgefahr!

- ⚠️ WARNING: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen – Brandgefahr – bzw. Explosionsgefahr!

- Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.

- Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandgefahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!

- ⚠️ WARNING: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen – Brandgefahr- bzw. Explosionsgefahr!

- Entnehmen Sie die Akkus zum Laden aus dem Gerät.

- Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!

- Verbrauchte Batterien sofort aus den Geräten entnehmen.

- BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nachgeladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.

- i BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

DE

1. Platzieren Sie die Landegestelle an den vorgesehenen Positionen und sichern sie mit den beiliegenden Schrauben.

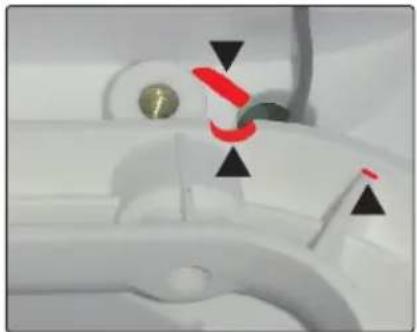

WARNUNG: Achten Sie auf die Antenne, sie muss in der Aussparung (rote Markierung) des Quadrocoptergehäuses und des Landegestells liegen – nicht einklemmen, Absturzgefahr!

1. Fixieren Sie die Antenne mit doppelseitigem Klebeband im Landegestell (siehe Abb.)

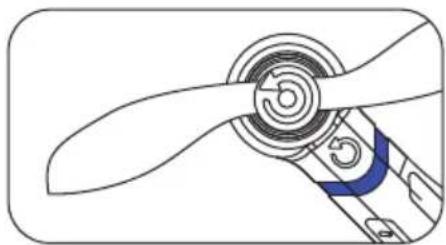

Montage der Propeller

1. Der Richtungspfeil des Propellers muss nach oben zeigen. Beachten Sie die Laufrichtungsmarkierung auf dem Motorenausleger, die Laufrichtung des Propellers muss identisch sein (siehe Abb.)

2. Befestigen Sie die Propeller mit der passenden Mutter, silber für rechtslaufende Motoren (Uhrzeigersinn), schwarz für linkslaufende Motoren (gegen Uhrzeigersinn).

WARNUNG: Ziehen Sie die Muttern fest an – Absturzgefahr!

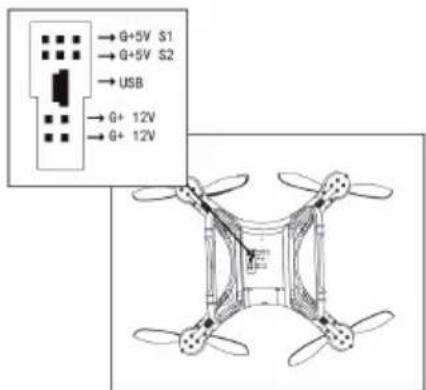

Anschlüsse auf der Unterseite

- Die Anschlüsse S1 und S2 sind Proportionalausgänge, die über die Drehregler AUX1 und AUX2 am Sender gesteuert werden. Hierüber kann z.B. die Kameraneigung der Kamera #15001119 bedient werden.

- Über die Anschlüsse G+12V kann geeignetes 12V Zubehör (z.B. Gimbals) mit Spannung versorgt werden.

- Der USB-Port ist für spätere Sonderfunktionen reserviert.

G+5V S1 G+5V S2 USB G+ 12V G+ 12V

Montage der Kamerahalterung

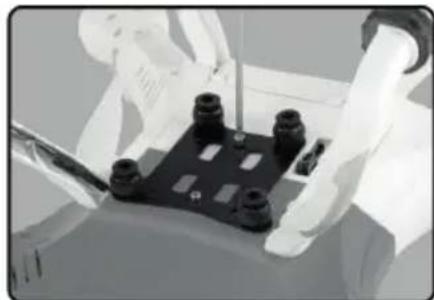

Die Halteplatte mit den beigefügten Schrauben befestigen.

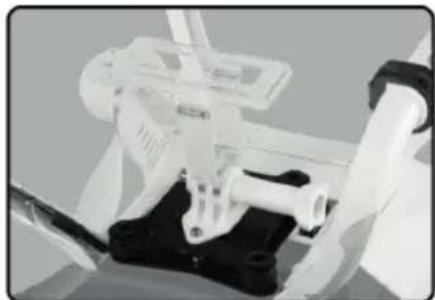

Die zweite Platte mit montierter Kamerahalterung an den Gummidämpfern befestigen.

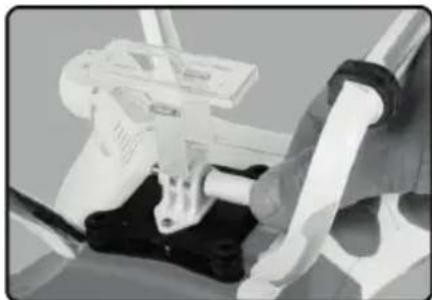

Entfernen Sie nun die Flügel- schraube der Kamerahalterung.

DE

Kamera in die Halterung stellen und die Flügel zuklappen.

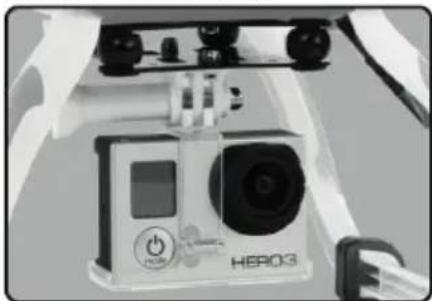

Kamerahalterung mit der Flügel- schraube befestigen.

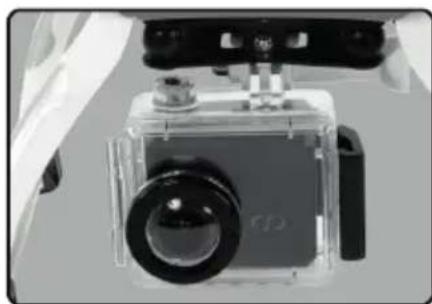

Alternativ kann die Kamera auch mit der Kameraeigenen Halterung befestigt werden.

Das Fernsteuersystem

Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres XciteRC Rocket 400 GPS und über seine verschiedenen Funktionen und Einstellungen. Vor dem ersten Flug sollten Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

• Stellen Sie sicher, dass der Sender ausgeschaltet ist – POWER-LED aus.

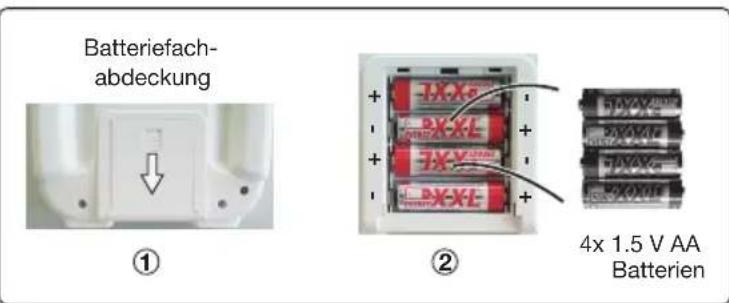

• Nun öffnen Sie den Akkufachdeckel auf der Rückseite, dazu Deckel nach unten schieben (1). Legen Sie vier AA-Batterien (oder Akkus) in das Batteriefach des Senders (2). Achten Sie auf die richtige Polung!

Batteriefach- abdeckung ① ② 4x 1.5 V AA Batterien

- Akkufachdeckel wieder schließen, dann Sender einschalten – EIN/AUS-Schalter nach oben schieben.

- Die rote POWER-LED muss leuchten. ⚠️ ACHTUNG: blinkt die POWER-LED oder leuchtet gar nicht mehr, darf das Modell nicht mehr gestartet werden – Absturzgefahr! Senderbatterien sofort wechseln.

- ⚠️ WARNING: Achten Sie auch während des Betriebs auf die POWER-LED. Beginnt sie zu blinken, Modell sofort landen, ausschalten und Senderbatterien wechseln – Absturzgefahr!

- ACHTUNG: Das Fernsteuersystem hat eine Reichweite von maximal 600 m. Das Modell ist mit einer automatischen Coming-Home Funktion ausgestattet und kommt nach Überschreiten der Maximalreichweite von alleine zum Startpunkt zurück. Dies funktioniert aber nur, wenn beim Start ein ausreichendes GPS-Signal vorhanden war - lesen Sie dazu den Abschnitt LED's und ihre Bedeutung.

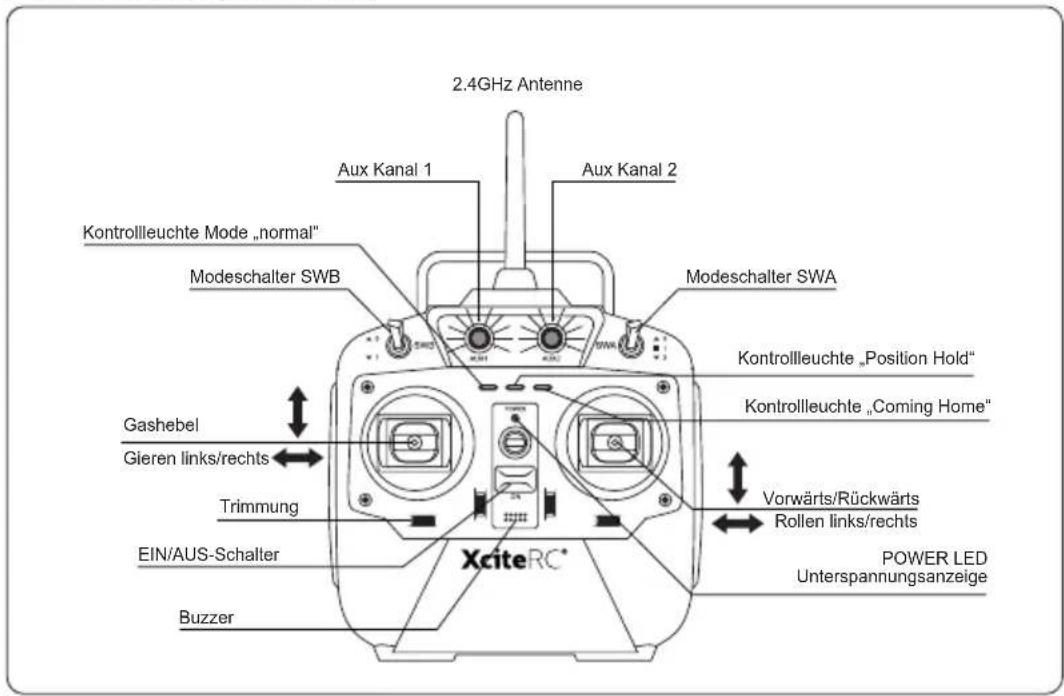

Fernsteuerung (Sender)

2.4GHz Antenne Aux Kanal 1 Aux Kanal 2 Kontrollleuchte Mode „normal“ Modeschalter SWB Modeschalter SWA Kontrollleuchte „Position Hold“ Kontrollleuchte „Coming Home“ Gashebel Gieren links/rechts Trimmung EIN/AUS-Schalter Vorwärts/Rückwärts Rollen links/rechts Buzzer XciteRC* POWER LED Unterspannungsanzeige

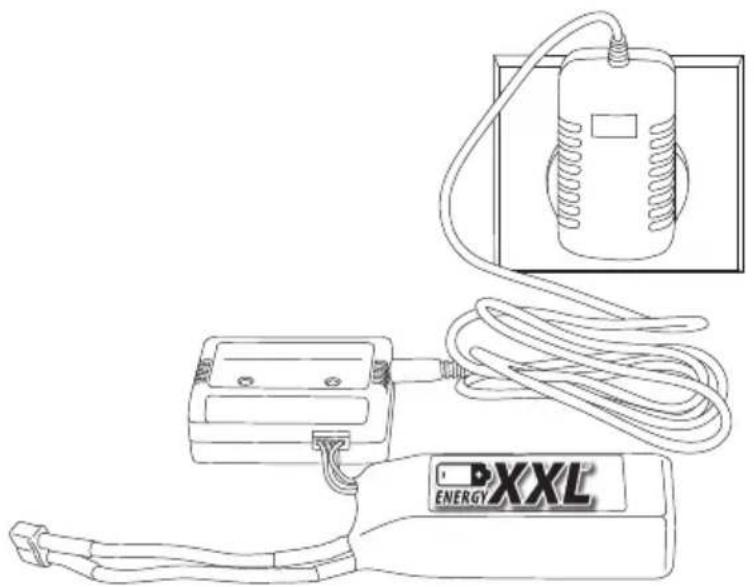

Akku aufladen:

WARNING: Lesen Sie zuvor alle Sicherheitshinweise, die den Umgang mit wiederaufladbaren Akkus betreffen, durch. Stellen Sie das Ladegerät und den Akku auf eine geeignete, nicht brennbare Unterlage – Brand- bzw. Explosionsgefahr!

• Netzteil mit dem Ladegerät verbinden. Die grüne LED am Ladegerät leuchtet.
• Verbinden Sie das Balancerkabel des Akkus mit dem Ladegerät.
• ⚠️ WARNING: Der Balancerstecker ist verpolungssicher. Achten Sie auf die seitlichen Führungen. Wenden Sie keine Gewalt an – Brand bzw. Explosionsgefahr!
• Die rote LED leuchtet und zeigt den Ladevorgang an. Der Ladevorgang dauert ca. 5 Stunden. Ist der Akku vollgeladen, erlischt die rote LED wieder.
• Stecken Sie den Akku vom Ladegerät ab und anschließend das Netzteil aus der Steckdose. Die Flugzeit des Quadrocopters beträgt ca. 15 Minuten.

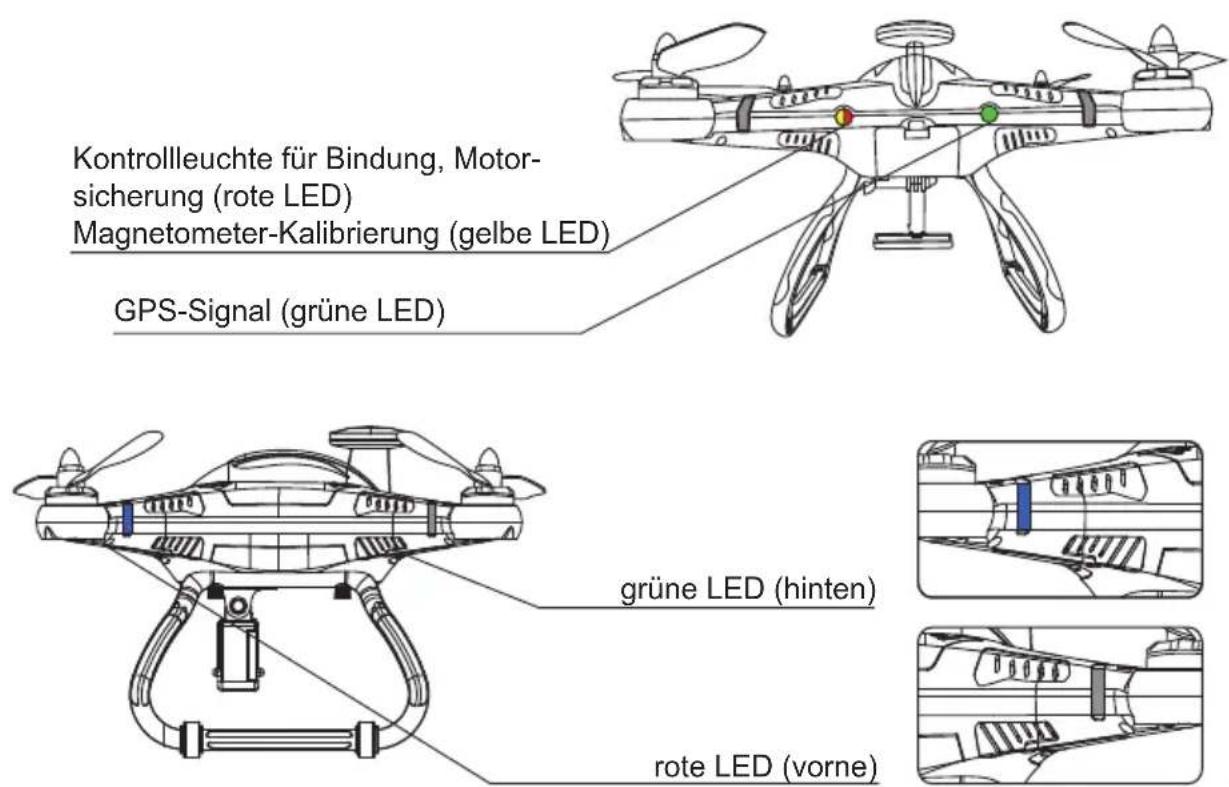

LED's und ihre Bedeutung

Im Heck sind drei LED's zur Kontrolle des GPS-Status (grün), Magnetometer (gelb) und zur Kalibrierungsanzeige (rot) untergebracht. Außerdem weitere unterhalb der Motorenausleger, um die Fluglage und den Akkuzustand anzuzeigen.

Kontrollleuchte für Bindung, Motorsicherung (rote LED)

Magnetometer-Kalibrierung (gelbe LED)

GPS-Signal (grüne LED)

grüne LED (hinten)

rote LED (vorne)

Heck-LED's:

rot grün gelb Funktion
blinkt langsam Kalibrierung erfolgt/Motoren gesichert
leuchtet Kalibrierung erfolgt/Motor ungesichert
	blinkt GPS-Suche oder weniger als 6 Satelliten empfangbar
	leuchtet GPS: mehr als 6 Satelliten/GPS ok
blinkt blinkt Kalibrierung erforderlich

WARNUNG: Blinkt die grüne LED, dürfen alle GPS-unterstützten Modi (Position-Hold, Altitude-Hold und Coming-Home) nicht verwendet werden, da das Modell kein ausreichendes GPS-Signal erhält und seine Position nicht bestimmen kann – Absturzgefahr! Ebenso ohne Funktion ist das Failsafe Coming-Home!

LED's unter den Motorenauslegern:

rot = vorne grün = hinten
leuchtet	leuchtet	Normalbetrieb
blinkt	blinkt Akkuwarnung

Akkuwarnung: Blinken die LED's und ertönt zugleich ein akustisches Warnsignal, ist das Modell sofort zu landen – Absturzgefahr!

Beachte: sinkt die Akkuspannung auf 10.2 – 10.4 V, beginnen die LED's langsam zu blinken. Damit bleiben ca. 1 bis 2 Minuten Zeit, das Modell ggf. zurückzufliegen und sicher zu landen. Mit leerer werdendem Akku

wird auch die Blinkfrequenz höher, d.h. blinken die LED's schneller, sofort landen!

Ist der Akku zu leer, können die Motoren nicht mehr entsichert werden, das Modell kann nicht mehr starten.

Akku wechseln oder wieder aufladen.

Sendermodi

Beachte: zum Start müssen die Schalter in Position „normal“ stehen.

	Modus Schalter SWB (links) Schalter SWA (rechts) Sender-LED
	normal 0 0 rot
	Position Hold 0 1 blau
	Flight Direction Locked	1 1
	Altitude Hold 1 2
	Coming Home 0 2 grün

⚠️ WARNING: Blinkt die grüne LED, dürfen alle GPS-unterstützten Modi (Position-Hold, Altitude-Hold und Coming-Home) nicht verwendet werden, da das Modell kein ausreichendes GPS-Signal erhält und seine Position nicht bestimmen kann – Absturzgefahr! Ebenso ohne Funktion ist dann auch das Failsafe Coming-Home!

WICHTIG: vor dem Erstflug muss der integrierte Magnetometer kalibriert werden. Gehen Sie dazu wie folgt vor:

- Stellen Sie den Quadrocopter auf eine gerade Fläche und schalten ihn ein. Die Heck-LED's blinken abwechselnd schnell. BEACHTE: meiden Sie hier Objekte mit großen Metallflächen, z.B. Hallen mit Metallverkleidung, um die Kalibrierung nicht zu beeinträchtigen.

- Bringen Sie die Schalter SWA und SWB des Senders in Position 0. Schalten Sie jetzt den Sender ein.

- Stellen Sie den Quadrocopter auf eine gerade Fläche und bewegen den Schalter SWA von Position 0 auf 2 und wieder zurück, solange, bis die linke LED gelb zu blinken beginnt. Der Quadrocopter ist im Kalibrierungsmodus.

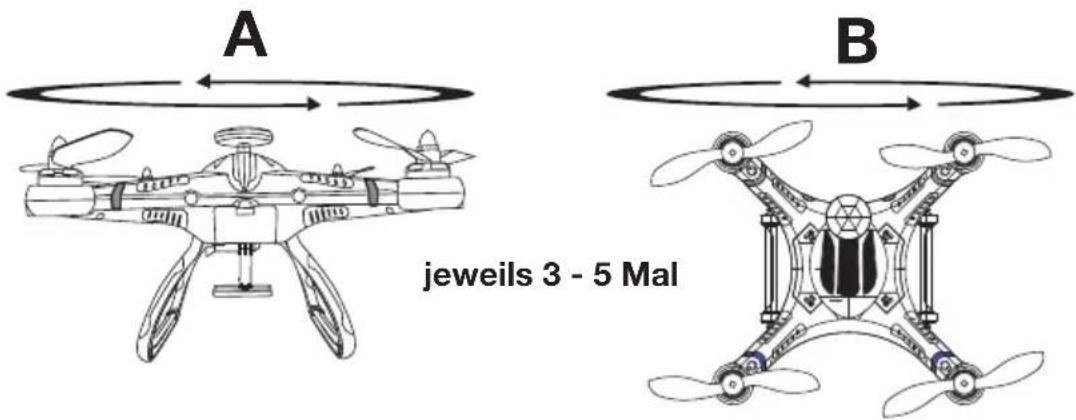

- Drehen Sie ihn nun auf der ebenen Fläche ca. 3 - 5 mal im Kreis (A) und beobachten dabei die linke, gelbe LED. Sobald sie langsamer blinkt, drehen Sie das Modell in die Vertikale mit der Vorderseite nach unten und drehen es nochmals 3 - 5 mal (B). Beobachten Sie weiter die linke LED, sobald sie rot blinkt, stellen Sie den Quadrocopter wieder auf einer ebenen Fläche ab und schalten ihn aus. Der Magnetometer ist nun fertig kalibriert.

- BEACHTE: blinken beim nächsten Einschalten beide LED's der linken Seite (rot und gelb), ist die Kalibrierung fehlgeschlagen und muss wiederholt werden.

A B jeweils 3 - 5 Mal

Flugmodi

Normal: Normalflug ohne GPS oder Höhenkontrolle. Ist der Mode aktiv, leuchtet die rote LED des Senders.

Position Hold: Fliegen Sie an die gewünschte Position in eine stabile Position und bringen die Schalter in die korrekte Stellung, anschließend den Gashebel in die Mittelposition. Das Modell behält die aktuelle Position bei und führt Korrekturmanöver automatisch durch. Beachte: je nach Windgeschwindigkeit kann das Modell bis zur Korrektur mehr oder weniger Raum benötigen. Verwenden Sie diese Funktion nur, wenn ausreichend Platz zur Verfügung steht – also nicht zu dicht an Hindernisse wie Bäume oder Hauswände fliegen – Kollisionsgefahr!

Beachte: durch starke Steuerausschläge kann diese Position manuell weiterhin „überflogen“ werden.

Ist der Mode aktiv, leuchtet die blaue LED des Senders, außerdem ertönt ein akustisches Piep-Signal.

Coming Home: Bringen Sie die Nase des Modells in Richtung Startpunkt und die Schalter in die korrekte Position um den Mode zu aktivieren. Fliegt das Modell höher als 15 m, fliegt es in der aktuellen Höhe direkt zum Startpunkt. Fliegt es niedriger, steigt es aus Sicherheitsgründen zuerst auf 15 m Höhe und fliegt erst dann zurück. Über der Startposition (bzw. die Position, in der die Motoren entsichert wurden) angekommen, verharrt das Modell einige Sekunden in dieser Höhe und beginnt dann langsam zu sinken.

Beachte: bringen Sie das Modell in eine stabile Schwebe- und die Nase in Richtung Startposition, bevor Sie den Mode aktivieren. Einmal gelandet, werden die Motoren automatisch gesichert (siehe Abschnitt Bedienung). Um erneut zu starten, Schalter SWA auf 0 stellen und Motoren entsichern.

WARNUNG: ist die Akkuwarnung aktiv (LED's der Motorenausleger blinken), schnellstmöglich landen nicht mehr versuchen, das Modell über die Coming-Home Funktion zurückzubringen – Absturzgefahr! Er Mode aktiv, leuchtet die grüne LED des Senders, außerdem ertönt ein akustisches Piep-Signal.

Flight Direction Lock: bei diesem Mode wird die aktuelle „Vorwärtsrichtung“ gespeichert. D.h. egal in welche Richtung die „Nase“ des Modells gerade zeigt, nach der Aktivierung ist die gerade im Flug in Vorwärtsrichtung zeigende Ecke „vorne“. Bringen Sie die Schalter zur Aktivierung in die korrekte Position.

Beachte: dieser Mode ist für Anfänger gewöhnungsbedürftig, somit eher für erfahrene Piloten geeignet. Der Coming Home Mode funktioniert auch bei aktiviertem Flight Direction Lock.

Altitude Hold: fliegen Sie das Modell in die gewünschte Höhe in eine stabile Position und bringen die Schalter in die korrekte Stellung, anschließend den Gashebel in die Mittelposition. Diese Höhe wird nun automatisch gehalten. Die restlichen Steuerfunktionen bleiben gewohnt erhalten. Beachte: je nach Windgeschwindigkeit kann das Modell bis zur Korrektur mehr oder weniger Raum benötigen. Verwenden Sie diese Funktion nur, wenn Sie ausreichend Höhe haben – also nicht zu dicht über dem Boden aktivieren – Absturzgefahr!

Beachte: durch starkes Gasgeben oder Gaswegnehmen kann diese Höhe manuell weiterhin „überflogen“ werden.

Ist der Mode aktiv, leuchtet die grüne LED des Senders, außerdem ertönt ein akustisches Piep-Signal.

Failsafe Coming Home: wird kein Sendersignal empfangen (z.B. Modell außerhalb der Reichweite, Hindernisse oder leerem Senderakku), wird automatisch das Failsafe Coming Home aktiviert. Das Modell kehrt automatisch zur Startposition (bzw. die Position, in der die Motoren entsichert wurden) zurück.

Wollen Sie Failsafe Coming Home abbrechen (z.B. Modell ist wieder in Sichtweite und somit steuerbar), bringen Sie die Schalter je nach Position:

SWA auf Position 0: nach 1 und wieder zurück.

SWA auf 1 oder 2: nach 0 und anschließend 1 und wieder 0

WARNUNG: reagieren die GPS-unterstützten Modi (Position-Hold, Altitude-Hold und Coming-Home (Failsafe Coming-Home) während des Fluges nicht, erhält das Modell kein ausreichendes GPS-Signal kann seine Position nicht bestimmen. Gehen Sie in diesem Fall sofort auf den manuellen Modus, um die Erkontrolle zurückzuerhalten – Absturzgefahr!

DE

Starten und fliegen

Vor dem Start überprüfen:

• ⚠️ WARNING: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Flugakku starten – Absturzgefahr!

• Überprüfen Sie alle Teile des XciteRC Rocket 400 GPS auf Beschädigungen sowie Schmutz. Tauschen Sie beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flug-eigenschaften verschlechtern kann.

• Akku in das Akkufach legen und anstecken. Den Quadrocopter auf eine ebene Fläche stellen und anschließend bis zum Start nicht mehr bewegen. Die rote und grüne Heck-LED des Modells blinken abwechselnd schnell.

• Sobald die beiden LED's langsam blinken, können Sie das Akkufach schließen.

• Schalten Sie nun den Sender ein. Beachte: Schalter SWA und SWB in Position 0, Gashebel in die unterste Position = kein Gas. Die Bindung ist erfolgt, sobald der Piepton des Senders stoppt. Beachte: Führen Sie die Schritte 1 - 3 auch aus, wenn Sie den Quadrocopter erneut an den Sender binden müssen, z.B. nach einem Senderwechsel.

• GPS: warten Sie ca. 2 Minuten, bis die grüne LED am Modell dauerhaft leuchtet. ⚠️ WARNING: Blinkt die grüne LED beim Start, dürfen alle GPS-unterstützten Modi (Position-Hold, Altitude-Hold und Coming-Home) nicht verwendet werden, da das Modell kein ausreichendes GPS-Signal erhält und seine Position nicht bestimmen kann – Absturzgefahr! Ebenso ohne Funktion ist dann auch das Failsafe Coming-Home!

• Motoren entsichern: Bringen Sie den Gashebel in die unterste rechte Position und warten, bis die rote LED des Modells nicht mehr blinkt. Sie können Ihr Modell nun starten.

• Motoren sichern: Bringen Sie den Gashebel in die unterste linke Position und warten, bis die rote LED blinkt. Wenn Sie nun Gas geben, laufen die Motoren nicht an. Verwenden Sie diesen Mode aus Sicherheitsgründen immer, wenn Sie nicht gerade fliegen.

Motor entsichern

Motor sichern

1. Kalibrierung: in seltenen Fällen kann es passieren, dass der Quadrocopter unruhig fliegt und seine Position nur schlecht einhält, dann muss er neu kalibriert werden. Gehen Sie dazu folgendermaßen vor:

a. Motoren sichern: Bringen Sie den Gashebel in die unterste linke Position und warten, bis die rote LED am Modell blinkt.
b. Bringen Sie den Gashebel nun in die unterste rechte Position und warten, bis die rote LED nicht mehr blinkt und starten anschließend. Halten Sie das Modell ca. 20 Sekunden in der Luft und landen anschließend wieder. Sichern Sie die Motoren (Gashebel nach links unten), die Kalibrierung ist abgeschlossen.

Landen:

- Ziehen Sie den linken Gashebel vorsichtig nach hinten, der Quadrocopter sinkt. Versuchen Sie, möglichst „weich“ zu landen um das Modell zu schonen.

- Nach der Landung Modell und anschließend Sender ausschalten.

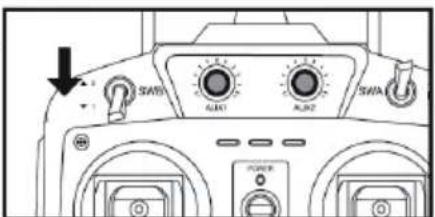

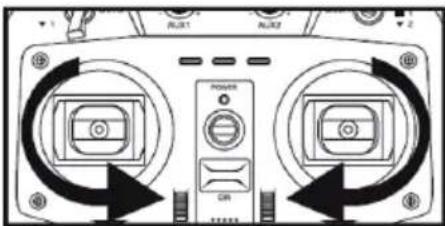

Sender kalibrieren

Der Sender des Rocket 400 GPS ist ab Werk bereits kalibriert. Sollte doch eine Neukalibrierung erforderlich werden (z.B. wenn der Quadrocopter beim Rollen auf eine Seite stärker reagiert als auf die anderen), kann dies jederzeit nachgeholt werden.

1. Stellen Sie dazu beide Schalter SWA und SWB sowie die Drehregler AUX1 und AUX2 auf Position 0. Die Trimmhebel müssen ebenfalls in Neutralstellung gebracht werden. Bewegen Sie dazu die Trimmhebel in die Mitte, bis Sie einen langen Piepton hören. Dieser signalisiert, dass die Neutralposition erreicht wurde.

2. Bringen Sie den Schalter SWB in Position 1 (A) und den Gasknüppel in die Mlttenposition. Drücken Sie nun den horizontalen Trimmhebel auf der rechten Seite nach oben und schalten den Sender ein (B).

Alle drei Mode-Kontrolleuchten leuchten auf. Bewegen Sie beide Knüppel in Kreisbewegungen zum Vollausschlag (C). Nach ca. 2 kompletten Kreisen beide Knüppel wieder in Neutralstellung bringen. Anschließend beide AUX-Drehregler zweimal von Minimum zu Vollausschlag bewegen und abschließend wieder auf Position 0.

1. Zur Fertigstellung der Kalibrierung Schalter SWB zurück in Position 0 stellen (D). Der Sender bestätigt die erfolgreiche Kalibrierung mit einem Piepton.

A

SAYA ALAT1 ALAT2 SAYA

C

Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleiß zu minimieren.

- Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste benutzt werden.

- Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.

- Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.

- Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigungen.

- ⚠️ WARNING: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedienungsanleitung.

- Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.

- ⚠️ WARNING: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benutzen - Brandgefahr!

Fehlersuche

Problem Lösung
Modell fliegt im Position Hold Mode Kreise	GPS Signal zu schlecht, anderen Platz suchen und erneut versuchen
	GPS Signal schlecht, fliegen Sie ggf. 3-5 Minuten im Normalmodus und kontrollieren die grüne GPS-LED. Leuchtet Sie nach dieser Zeit, Position Hold erneut testen
Motoren laufen nicht an Schalter	SWA nicht in Position 0
	Akkuspannung zu niedrig, Akku aufladen oder tauschen
Modell hebt nicht ab Überprüfen	Sie die Montage der Propeller - Drehrichtung
Modell landet im Coming Home Modus weit abseits der Startposition	GPS Signal zu schlecht, anderen Platz suchen und erneut versuchen
Modell hat keinen stabilen Schwebeflug	Modell neu kalibrieren (siehe Abschnitt Bedienung, Punkt 7)

Reparaturen, Ersatzteile

Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausgeschlossen. Dazu zählen insbesondere:

Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten

Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern.

Für den XciteRC Rocket 400 GPS sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben.

In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Ersatzteile für den XciteRC Rocket 400 GPS können Sie entweder im Fachhandel oder online unter http://www.XciteRC.com

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden. Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen.

Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.

Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.

Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.

Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.

Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

Cd

Hg

Pb

Li-Po

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.XciteRC.com

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

XciteRC Modellbau GmbH & Co. KG

Autenbachstr. 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

15001104

LED-Steuerung für rote LED's Red LED Control System Contrôleur LED's rouge Rocket

15001105

LED-Steuerung für grüne LED's Green LED Control System Contrôleur LED's verte

15001106

Empfänger 2.4 GHz Receiver 2.4 GHz Récepteur 2.4 GHz

15001107

15001108

GPS-Stabilisierungs Modul GPS-Stabilisation Module Module stabilisation GPS

15001109

GPS-Modul Rocket 400 GPS GPS Module Rocket 400 GPS Module GPS Rocket 400 GPS

52100000

LiPo-Ladegerät 2-3S 100-240 V LiPo Charger 2-3S 100-240 V Chargeur LiPo 2-3S 100-240 V

15001111

Kamerahalterung Rocket 400 GPS Camera Platform Rocket 400 GPS Support de camera Rocket 400 GPS

15001112

DE Die XciteRC Modellbau GmbH & Co. KG erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE-Richtlinien entspricht.

Die Konformitätserklärung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Datenblatt.

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com
