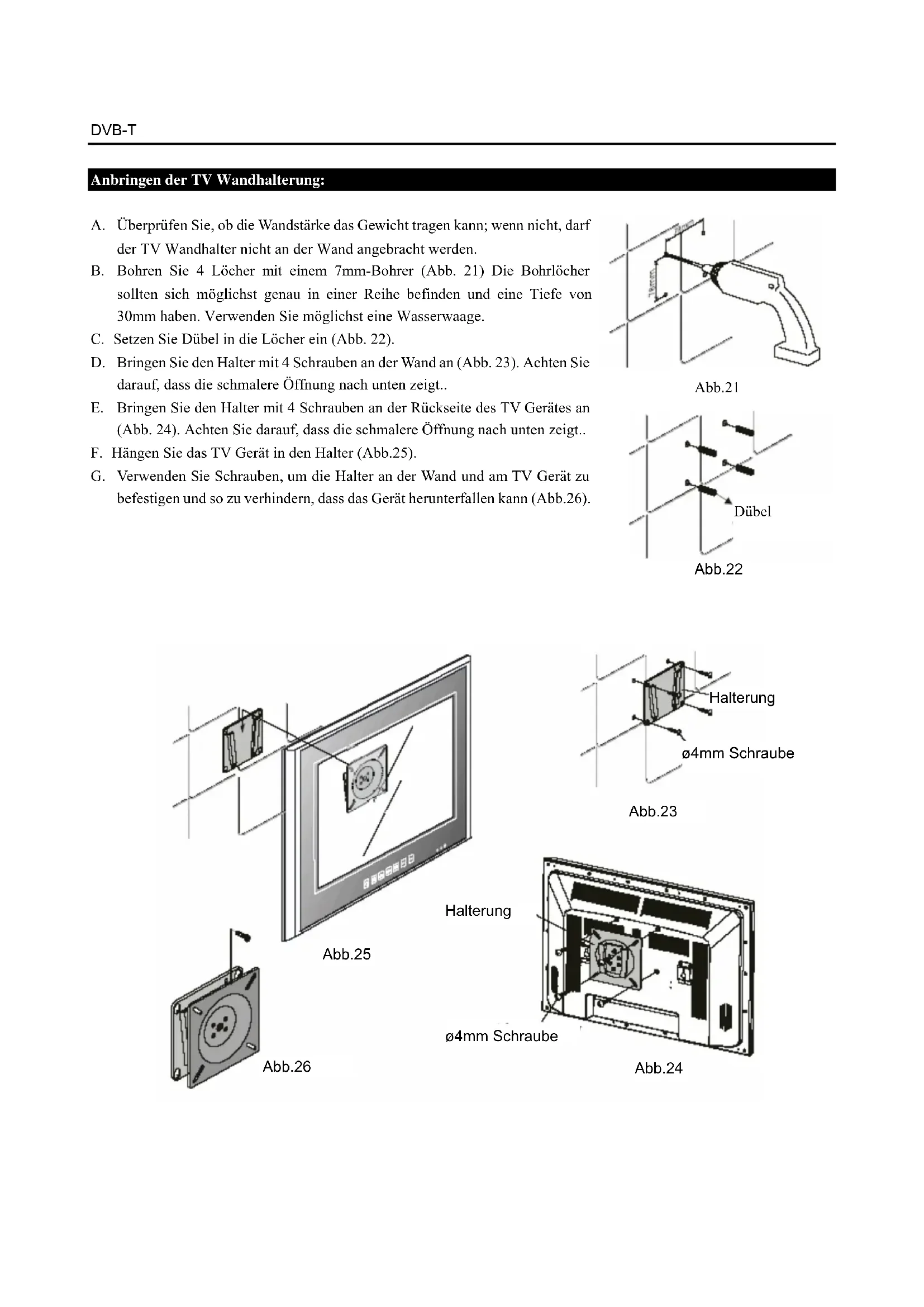

DVB-T Anbringen der TV Wandhalterung: A. Überprüfen Sie, ob die Wandstärke das Gewicht tragen kann; wenn nicht, darf der TV Wandhalter nicht an der Wand angebracht werden. B. Bohren Sie 4 Löcher mit einem 7mm-Bohrer (Abb. 21) Die Bohrlöcher sollten sich möglichst genau in einer Reihe befinden und eine Tiefe von 30mm haben. Verwenden Sie möglichst eine Wasserwaage. C. Setzen Sie Dübel in die Löcher ein (Abb. 22). D. Bringen Sie den Halter mit 4 Schrauben an der Wand an (Abb. 23). Achten Sie darauf, dass die schmalere Öffnung nach unten zeigt.. E. Bringen Sie den Halter mit 4 Schrauben an der Rückseite des TV Gerätes an (Abb. 24). Achten Sie darauf, dass die schmalere Öffnung nach unten zeigt.. F. Hängen Sie das TV Gerät in den Halter (Abb.25). G. Verwenden Sie Schrauben, um die Halter an der Wand und am TV Gerät zu befestigen und so zu verhindern, dass das Gerät herunterfallen kann (Abb.26).

bb.24 Halterung ø4mm Schraube HalterungDVB-T Anschließen des Gerätes: Rückansicht Stellen Sie das Gerät sicher auf und stecken Sie das Antennenkabel in die Antennenbuchse auf der Rückseite des TV Gerätes; benutzen Sie das mitgelieferte Stromkabel, um das Gerät an die Wechselstromquelle anzuschließen. Überprüfen Sie, ob der Wechselspannungsbereich mit dem auf dem Aufkleber am Gehäuse des Gerätes angegebenen Bereich übereinstimmt. Für den optimalen Genuss Ihrer TV Programme sollte sich die Mitte des LCD Bildschirms etwas unterhalb Ihrer Augenhöhe und in einer Entfernung von 3-5facher Bildschirmdiagonale befinden. Die Umgebung sollte so hell sein, dass man eine Zeitung problemlos lesen kann. Bei Installation einer Außenantenne bringen Sie bitte einen Blitzableiter an und überprüfen Sie ihn regelmäßig. Das Antennenkabel sollte nicht mit dem Stromkabel zusammengebunden sein. Wenn Sie den Karton öffnen, sollten Sie die Füllung im Inneren aufbewahren, um sie für spätere Transporte des Gerätes verwenden zu können.

1) Bevor Sie weitere Geräte anschließen, schalten Sie bitte das TV Gerät ab und nehmen es von der Stromversorgung.

2) Das Gerät ist mit verschiedenen Anschlussbuchsen ausgestattet, um Ihnen das Anschließen weiterer Geräte zu

erleichtern. Um die Signalkabel korrekt anzuschließen, beachten Sie bitte die Beschriftungen über den Buchsen sowie die Farbe der Anschlüsse.

3) Starten Sie das TV-Gerät nach dem Anschließen, drücken Sie die Taste

auf der Fernbedienung, um das Signalquellen-Menü aufzurufen, und drücken Sie dann wiederholt die Taste , um die Signalquelle auszuwählen. Danach können Sie die Peripheriegeräte bequem nutzen.DVB-T

1. SCART-STECKER: kann dazu verwendet werden, Videogeräte mit SCART Anschluss anzuschließen.

2. DC12V Stromstecker: wird zum Anschluss eines Stromadapters verwendet.

3. AV Eingang: wird zum Anschluss von Video- und Audiogeräten verwendet, ebenso wie der VCD oder DVD Ausgang.

4. Audio-Ausgang: wird zum Anschluss von Audioverstärkern wie Home Theater, Hi-Fi oder Lautsprechern (3W/8Ω)

5. TV Antenne: kann Kabel-TV und Digital-TV Signale eines DVB-T empfangen.

Fernbedienungsfunktionen: Der Empfangswinkel der Fernbedienung liegt bei 30 Grad bei einer Entfernung < 5m; bei einer Entfernung <3m beträgt der Winkel 60 Grad. DC12V Eingang SCART Eingan Video Ein

usgang TV Antennen- EingangDVB-T

1. Halten Sie die Fernbedienung bitte in Richtung des TV Bildschirms. Achten Sie darauf, dass sich keine Hindernisse

zwischen den beiden Geräten befinden, die eine Fernbedienungsfunktion beeinträchtigen würden.

2. Werfen Sie die Fernbedienung nicht, tauchen Sie sie nicht für längere Zeit in Wasser und legen Sie keine schweren

3. Setzen Sie den Kopf der Fernbedienung nicht direktem Sonnenlicht oder künstlichen Lichtquellen aus.

4. Die Fernbedienung erhält ab Fabrik eine Cr2025 Knopfzelle(3V).

5. Die Knopfzelle sollte ersetzt werden, wenn die Lautstärke nicht hoch genug ist; andernfalls schränkt der

Empfangsverlust die Benutzung ein.

6. Bitte wählen Sie die passende Knopfzelle aus, legen Sie diese richtig herum ein und schrauben Sie das Gehäuse fest,

um die Fernbedienung vor Wasser zu schützen.

7. Entsorgen Sie die entfernte Knopfzelle ordnungsgemäß.

8. Drücken Sie die Tasten nicht zu schnell hintereinander oder ohne Pause, halten Sie Abstände von 1 Sekunde für jeden

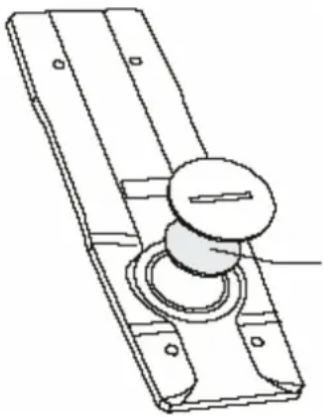

Tastendruck ein. Das verlängert die effektive Nutzungsdauer der Knopfzelle. Knopfzelle der Fernbedienung: Sobald die Fernbedienung nicht mehr funktioniert, verwenden Sie bitte einen Schraubenzieher, um die Knopfzelle im Inneren zu ersetzen.

Warnhinweis zur Verwendung von Knopfzellen: Die unsachgemäße Verwendung von Knopfzellen kann zu einem Leck oder Brechen der Batterie führen; bitte halten Sie sich daher an die folgenden Hinweise:

1. Setzen Sie die Knopfzelle mit der richtigen Polarität ein (+) (-), wie oben dargestellt.

2. Verwenden Sie keine unterschiedlichen Knopfzellen, zum Beispiel mit unterschiedlichen Funktionen oder

3. Bitte ersetzen Sie die Knopfzelle umgehend, wenn sie verbraucht ist.

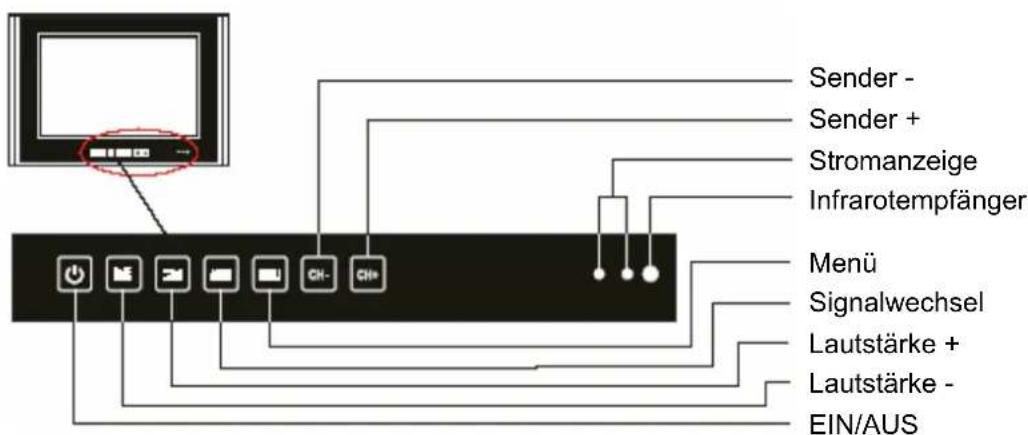

Bitte entfernen Sie die Knopfzelle wie erläutert, wenn Sie sie längere Zeit nicht verwenden. Funktionshinweise zu den Tasten: Erläutert werden hier die Touch-Tasten des TV Gerätes. Die Fernbedienung besitzt normale Drucktasten. Positiver PolDVB-T Sie können das TV Gerät über das Touch-Bedienfeld oder über die Fernbedienung steuern. Das Ergebnis ist dasselbe. Der Unterschied zwischen beiden Steuerungen ist: Das TV Bedienfeld besitzt 7 allgemeine Touch-Tasten. LCD TV Bedienfeld:

Auf der Fernbedienung finden Sie alle Funktionen. Fernbedienung: EIN/AUS; Zeit einstellen; Stumm; typische Tastenkombination für TV: : Bildschirmmenü-Einstellung starten/beenden Durch Drücken der Tasten wählen Sie einen Sender oder ein Element der Bildschirmmenü-Einstellung; Durch Drücken der Tasten regulieren Sie die TV Lautstärke oder ein Element der Bildschirmmenü-Einstellung; aktuelle Signalquelle und Bedeutung anzeigen im Teletext-Modus zeigt das Drücken der farbigen Taste die angegebene Seite an; Zahlentasten 0-9; Sender - Sender + Stromanzeige Infrarotempfänger Menü Signalwechsel Lautstärke + Lautstärke - EIN/AUSDVB-T NICAM Funktion einschalten/ausschalten; Steuerungsmodus für die Teletext-Funktion: Teletext EIN/AUS Im Teletext-Modus rufen Sie mit der Taste INDEX das Inhaltsverzeichnis auf Im Teletext-Modus können Sie mit der Taste UNT.S. Unterseiten eingeben, anzeigen oder verlassen. Im Teletext-Modus zeigt die Taste ANZEIGE verborgene Worte an. Im Teletext-Modus vergrößern Sie mit der Taste GRÖSSE Teile der Anzeige. Im Teletext-Modus halten Sie mit der Taste STOPP die aktuelle Seite an. Signalquelle wechseln ○,11Bildanzeigemodus wechseln ○,12Tastenkürzel für einen Sender kleiner als 10 einstellen. ○,13Zum vorigen Sender zurückkehren. ○,14Digital-TV: DVB-T Steuerungsmodus. Anzeige DVB-T Bildschirmmenü-Einstellung; Wechseln Sie die DVB-T Kanäle mit OBEN/UNTEN; wählen Sie ein Element in der DVB-T Bildschirmmenü-Einstellung aus. DVB-T Lautstärke erhöhen/reduzieren; ändern Sie die Parameter in den DVB-T Bildschirmmenü-Einstellungen. Bestätigen Sie den Vorgang. Verlassen Sie die Parametereinstellungen und die DVB-T Bildschirmmenü-Einstellungen. Zwischen Radio und Digital-TV wechseln. Aktuelle Senderinformationen anzeigen. Teletext-Informationen anzeigen.DVB-T :Untertitel wechseln :Vorschauprogramm anzeigen. :Lieblingssender-Funktion öffnen/schließen :9 Senderbilder auf dem Bildschirm anzeigen. :Bildschirm anhalten (DVB Modus).

TV Bildschirmmenü-Einstellungen Menüfunktion Viele TV Funktionen können im Menü eingestellt werden. Die Touch-Taste MENÜ zeigt das Menü an (Abb. 35). Fünf Elemente stehen zur Verfügung, und mit den Tasten CH+/CH- bewegen Sie sich innerhalb dieser Elemente (hellgelbe Anzeige). Die Touch-Tasten VOL+/VOL- rufen das Untermenü auf, mit den Touch-Tasten CH+/CH- bewegen Sie sich innerhalb dieser Elemente, VOL+/VOL- ändert die Parameter der Elemente. Nach OK kehren Sie mit der Taste MENÜ zurück. Hinweise zum Menü:

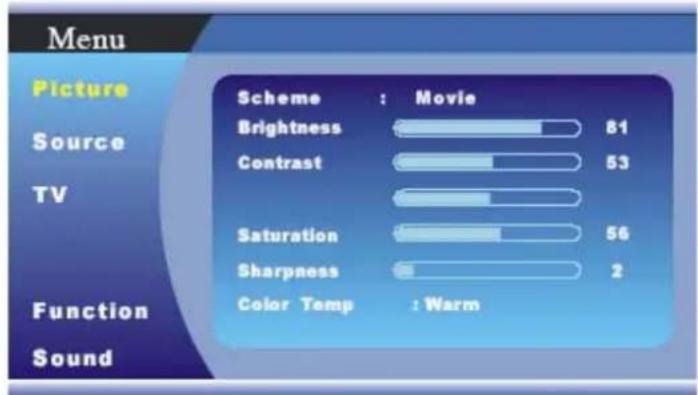

1. Bildeinstellung: Mit den Touch-Tasten CH+/CH- wählen Sie ein Bildelement (Abb. 35), mit den Tasten VOL+/VOL-

gelangen Sie in das Untermenü: Darstellung, Helligkeit, Kontrast, Farbe, Sättigung, Schärfe und Farbtemperatur. Mit den Touch-Tasten CH+/CH- bewegen Sie sich innerhalb dieser Elemente, VOL+/VOL- ändert die Parameter der Elemente. Nach OK kehren Sie mit der Taste MENÜ zurück.

2. Einstellung der Quelle: Mit den Touch-Tasten CH+/CH- wählen Sie ein Quell-Element (Abb. 36), mit den Tasten

VOL+/VOL- gelangen Sie in das Untermenü: TV, AV, SCART. Mit den Touch-Tasten CH+/CH- bewegen Sie sich innerhalb dieser Elemente, VOL+/VOL- ändert die Parameter der Elemente. Nach OK kehren Sie mit der Taste MENÜ zurück. Hinweis: Dieses TV Gerät besitzt keinen VGA Signaleingang.

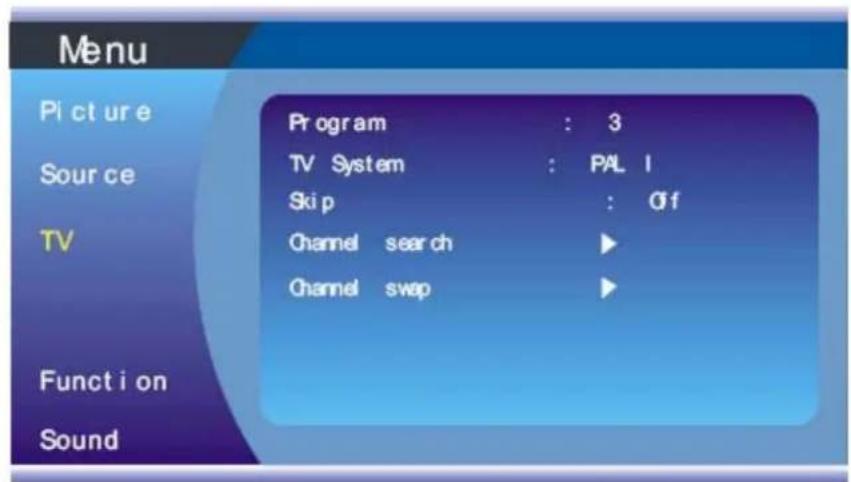

bb.353. TV Einstellung: Mit den Touch-Tasten CH+/CH- wählen Sie ein TV-Element (Abb. 37A, nächste Seite), mit den Tasten VOL+/VOL- gelangen Sie in das Untermenü: Programmzahl, TV System, Überspringen, Sendersuche, Senderwechsel. Mit den Touch-Tasten CH+/CH- bewegen Sie sich innerhalb dieser Elemente, VOL+/VOL- ändert die Parameter der Elemente. Nach OK kehren Sie mit der Taste MENÜ zurück. Drücken Sie beispielsweise CH-, um den Leuchtbalken zum Element Sendersuche zu bewegen und drücken Sie dann VOL+, um in das Untermenü der Sendersuche zu gelangen. Mit CH- wechseln Sie zum Element automatische Suche, mit VOL+ steuern Sie die automatische Suche (siehe Abb. 37B).

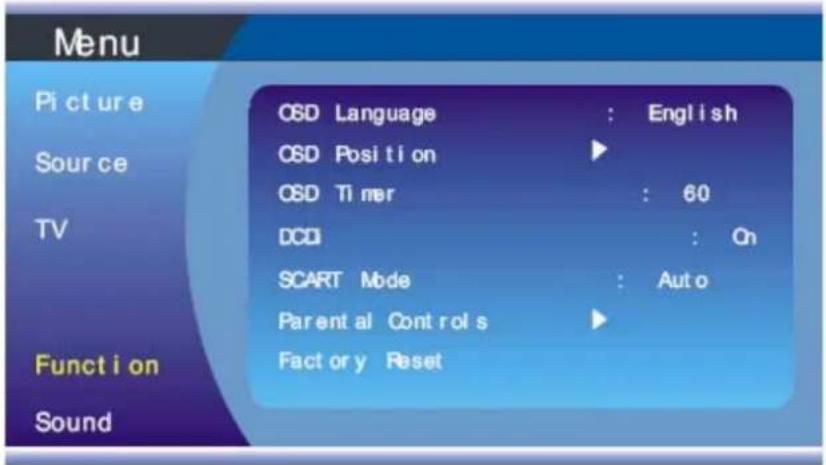

bb.37B4. Funktionseinstellung: Mit den Touch-Tasten CH+/CH- wählen Sie ein Funktionselement (Abb. 38), mit den Tasten VOL+/VOL- gelangen Sie in das Untermenü: Bildschirmmenü-Sprache, Bildschirmmenü-Position, Bildschirmmenü-Timer, DCDI, SCART Modus, Kindersicherung, auf Werkseinstellungen zurücksetzen. Mit den Touch-Tasten CH+/CH- bewegen Sie sich innerhalb dieser Elemente, VOL+/VOL- ändert die Parameter der Elemente. Nach OK kehren Sie mit der Taste MENÜ zurück.

5. Toneinstellung: Mit den Touch-Tasten CH+/CH- wählen Sie ein Tonelement (Abb. 39), mit den Tasten VOL+/VOL-

gelangen Sie in das Untermen: Lautstärke, Bass, Höhe, Balance. Mit den Touch-Tasten CH+/CH- bewegen Sie sich innerhalb dieser Elemente, VOL+/VOL- ändert die Parameter der Elemente. Nach OK kehren Sie mit der Taste MENÜ zurück.

bb.38DVB-T Bildschirmmenü-Einstellungen

1. Ersteinstellung (noch keine Programmliste)

Das System führt die Ersteinstellung automatisch durch, wenn Sie es zum ersten Mal an die Stromversorgung anschließen oder die Programmliste nicht leer ist. Folgen Sie bitte den Hinweisen auf dem Bildschirm. Wenn Sie eine Ersteinstellung vornehmen möchten, löschen Sie bitte die aktuelle Programmliste oder setzen Sie diese im Bildschirmmenü auf die Werkseinstellungen zurück.

2. Ersteinstellung abbrechen

Mit den Tasten oder der Fernbedienung bewegen Sie den hellgelben Balken auf JA oder NEIN. Durch die Taste Eingabe bestätigen Sie den aktuellen Vorgang. JA: Ersteinstellung durchführen (Abb.41). NEIN: Ersteinstellung abbrechen (Abb.40).

3. Wählen Sie das entsprechende Land gemäß DTV

Signalstandards aus Mit den Tasten oder der Fernbedienung Wählen Sie das passende Land aus. Mit oder bewegen Sie den hellgelben Balken auf eine andere Einstellung aufwärts oder abwärts im Menü (Abb. 42).

4. Einstellen der Bildschirmmenü-Sprache

Wählen Sie die gewünschte Bildschirmmenü-Sprache aus. (Abb. 43).

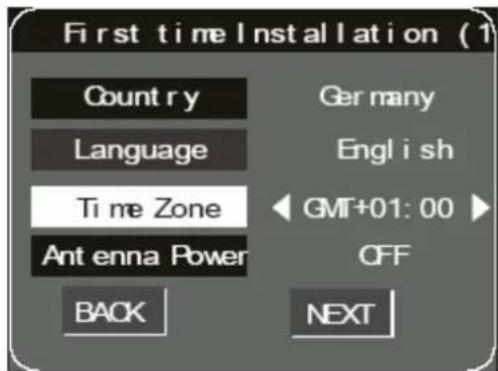

bb.405. Zeitzone einstellen Wählen Sie Ihre aktuelle Zeitzone nach Standort aus. (Abb. 44).

6. Antenne wahlweise an die Stromversorgung anschließen

(1) Überprüfen Sie Ihren Antennentyp. Bestätigen Sie, ob die Antenne Stromversorgung benötigt oder nicht. (2) Sie sollten die Antenne richtig einstellen, ehe Sie das TV Gerät an die Stromversorgung anschließen. (3) Wenn es sich um eine passive Antenne handelt, benötigt sie keine Stromversorgung. (4) Wenn Sie eine passive Antenne an die Stromversorgung anschließen, kann dies das TV Gerät beschädigen. (5) Aktive Antennen benutzen die Stromversorgung, um mehr Verstärkungsleistung zu erzielen, die Antenne hat unter den meisten Bedingungen eine gute Signalstärke. EIN: Antenne an die Stromversorgung anschließen AUS: Stromversorgung der Antenne abschalten (Abb. 45). ZURÜCK: zur letzten Menüseite zurückkehren. WEITER: zur nächsten Menüseite gehen. (Abb. 46).

7. Automatische Suche des Scan Programms

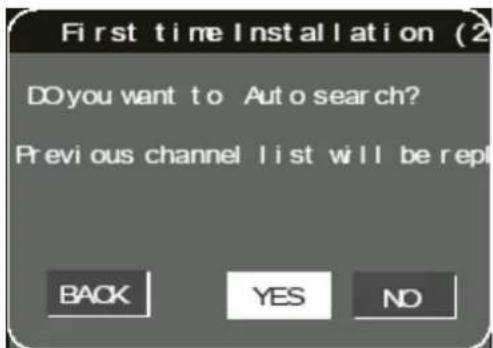

ZURÜCK: zur letzten Menüseite zurückkehren. JA: Programmliste löschen, dann automatische Suche des Scan Programms durchführen. NEIN: Automatische Suche abbrechen und zur letzten Menüseite zurückkehren. (Abb. 47).

bb.45Fortschrittsanzeige der automatischen Suche. (Abb. 48). Abb. 48

Die Suche ist beendet, speichern Sie jetzt. (Abb. 50). Abb. 50

8. Manuelle Einstellung des DVB-T Moduls – Schritt 1

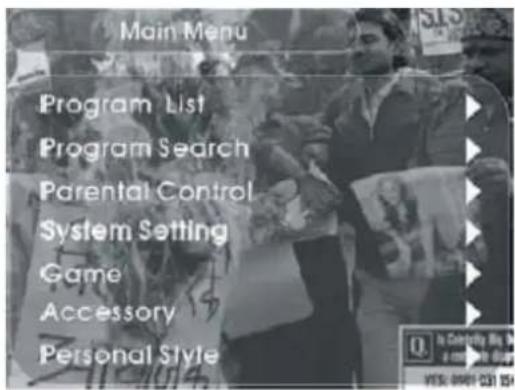

(1) Drücken Sie die Taste DVB-Menü, um das Hauptmenü aufzurufen. (2) Mit oder bewegen Sie den hellgelben Balken zu dem Menüelement, dass Sie einstellen möchten. (3) Mit gelangen Sie zum System

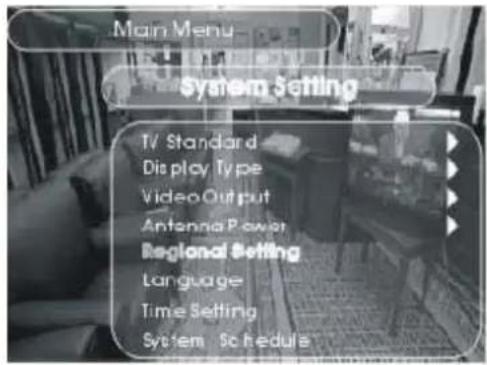

Abb. 52 Element einstellen (Abb. 52).Schritt 2 (4) Mit oder bewegen Sie den hellgelben Balken zum Menüelement für die Antennen-Stromversorgung. (5) Mit der Taste gelangen Sie ins Menü für die Antennen-Stromversorgung, um einzustellen, ob die Antenne an die Stromversorgung angeschlossen werden soll oder nicht. (Abb. 53).

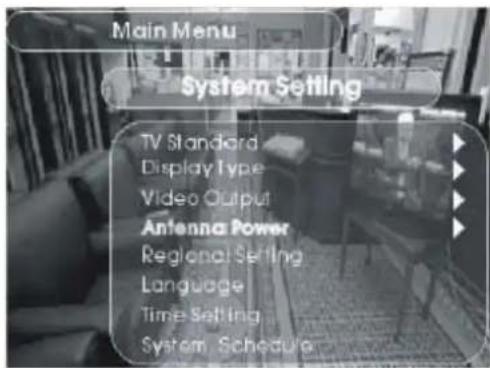

Schritt 3 (6) EIN: Antenne an die Stromversorgung anschließen AUS: Stromversorgung der Antenne abschalten (7) Drücken Sie OK, um den Vorgang zu bestätigen; Sie verlassen dann das Bildschirmmenü und gelangen zum Menü für die Systemeinstellungen. (Abb. 54). Abb.54 Abb .53Schritt 4 (8) Stellen Sie die Region ein, in der Sie die DVB-T Funktion verwenden möchten. (Abb. 55).

Schritt 5 (9) Stellen Sie das Land (DVB-T Standard) ein, in dem Sie die DVB-T Funktion verwenden möchten. (Abb. 56).

Abb.55 Abb.57 Abb.56Schritt 7 (11) Sie können die Einstellungen für die Sendersuche verändern, nachdem Sie ein vierstelliges Passwort (Zahlen und Buchstaben) eingegeben haben. Das ursprüngliche Passwort ist 0000. (Abb. 58).

Schritt 8 (12) Sie können die Sendersuche auch manuell durchführen, wenn Sie mit den DVB-T Funktionen vertraut sind. (Abb. 59).

Schritt 9 (13) Bereiten Sie den Beginn der automatischen Suche vor. Drücken Sie OK im Menü, um die automatische Suche zu starten. (Abb. 60).

Schritt 10 (14) Ja, die vorige Senderliste löschen und eine neue Suche starten. Nein, vorige Senderliste speichern. (Abb. 61).

Schritt 11 (15) Automatische Suche (Abb. 62)

Abb.59 Abb.60 Abb.63 Abb.58 Abb.61 Abb.62Schritt 13 (17) Speichern Sie nach der Suche. (Abb. 64).

Wählen Sie das Programm aus, das Sie sehen möchten (Abb. 65).

10. Seriennummer des Programms (Senders) einstellen

Geben Sie die Seriennummer des gewünschten Programms (Senders) ein, um zu diesem TV Sender zu schalten. (Abb. 66).

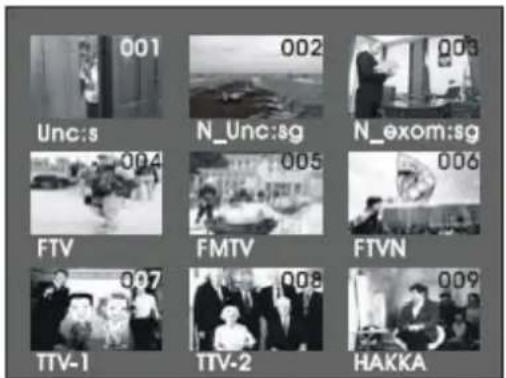

Abb.64 Abb.65 Abb.6611. Neun-Sender-Vorschau Drücken Sie , um zur Neun-Sender-Vorschau zu gelangen; Sie können hier den passenden TV Sender auswählen. (Abb. 67).

12. Teletext-Anzeige

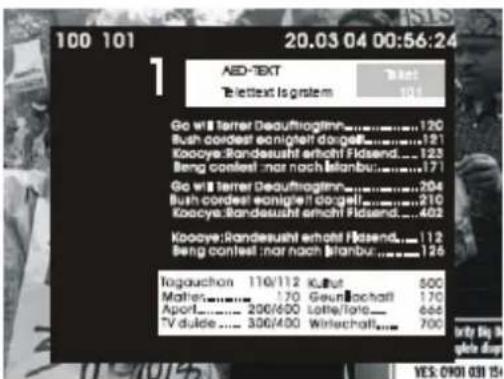

Sie können Teletext Informationen anzeigen, nachdem Sie drücken, sofern die Programminhalte Teletext-Informationen beinhalten. (Abb. 68).

Abb. 6813. Programmvorschau-Zeitübersicht Drücken Sie , um zur Programmvorschau zu gelangen. Drücken Sie , um zur Zeitübersicht der Programmvorschau zu gelangen. Mit oder bewegen Sie den hellgelben Balken zur jeweiligen Zeitübersicht der Programmvorschau. Mit gelangen Sie zurück zum jeweiligen Obermenü. (Abb. 69).

14. Programm bearbeiten

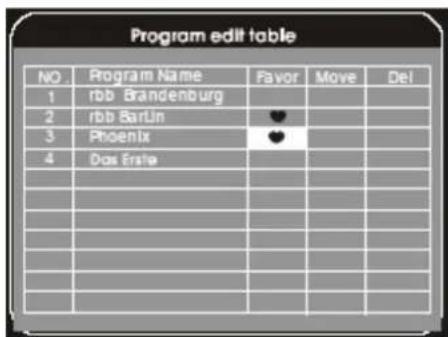

Liebl. bedeutete Lieblingssender-Funktion. Drücken Sie die Taste , um die Lieblingssender-Funktion zu öffnen oder zu schließen. Bewegen Sie den hellgelben Balken zum jeweiligen Sender und drücken Sie dann , um die Markierung für Ihren Lieblingssender zu setzen oder zu löschen. Markierung Lieblingssender Das System speichert Ihre Einstellungen, nachdem Sie gedrückt haben. Programm (Sender) löschen. Sie können das Programm (den Sender) nicht finden, wenn Sie die Funktion löschen wählen. Sie können das Programm (den Sender) nicht finden, bis Sie ihn erneut suchen. (Abb. 71).

Sie können die Programme (Sender) nach Namen, Service ID und Sendernummer sortieren. Mit gelangen Sie zurück zum jeweiligen Obermenü, bis das TV Gerät das Senderbild anzeigt. (Abb. 72).

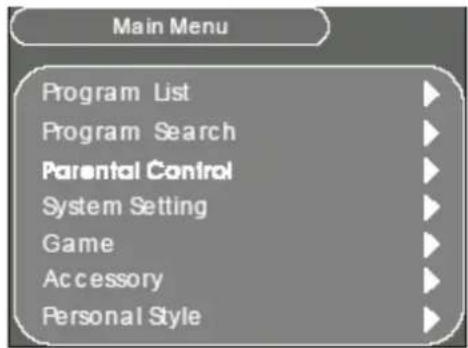

Abb.69 Abb.71 Abb.72 Abb.7016. Kindersicherung Benutzen Sie die Kindersicherungsfunktion, um den Zugang zum TV durch einen 4-stelligen Code (PIN) zu sperren. Ihre Kinder können dann keinen Sender wählen, den Sie gesperrt haben. Sie können den Sender nach Eingabe der richtigen PIN aufrufen. Die ursprüngliche PIN ist 8888 (Abb. 73).

17. Eingabe des Passworts (PIN) (Abb. 74)

18. Öffnen/Schließen der Kindersicherungsfunktion

(Abb. 75). EIN: Öffnen der Kindersicherungsfunktion AUS: Schließen der Kindersicherungsfunktion

19. Wählen Sie das Programm (den Sender) aus, den Sie sperren

22. TV Standard einrichten (Abb. 79)

PAL: Für europäische TV Systeme NTSC: Für amerikanische TV Systeme AUTO: Automatisches Erkennen von PAL oder NTSC Systemen.

23. Auswahl des Bildschirmformates (Abb. 80)

Wählen Sie das für Ihre LCD Bildschirmgröße passende Anzeigeformat.

24. Einrichten der DVB-T Antenne

EIN: Aktive Antenne an die Stromversorgung anschließen AUS: Stromversorgung der passiven Antenne abschalten Wenn Sie das DVB-T Modul mit der aktiven Antenne anwenden, sollten Sie die Stromversorgung einschalten (EIN), um eine gute Signalqualität zu erhalten. Wenn Sie das DVB-T Modul mit einer passiven Antenne anwenden, müssen Sie die Stromversorgung abschalten (AUS) (Abb. 81).

25. Audio (Ton) Spracheinstellung

Die Audio-Sprache ist abhängig vom RF Signal Ihrer TV Station. Wenn das Programm keine mehrsprachige Ausgabe unterstützt, stellt das TV System die Sprache für den Audio-Ton automatisch ein. Die Bildschirmmenü-Sprache beinhaltet Englisch, Deutsch, Italienisch, Spanisch, Portugiesisch und Niederländisch (Abb. 82).

bb.8226. Aktuelles Datum und aktuelle Zeit einstellen (Abb.83)

27. Einstellen der automatischen Ausschaltfunktion (Sleep Time)

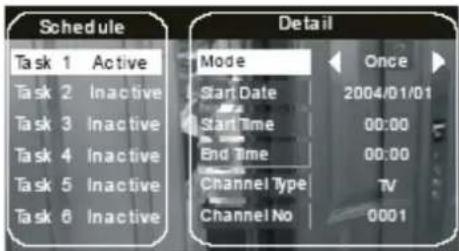

Sie können die Dauer bis zum automatischen Ausschalten einstellen, nachdem das TV Gerät automatisch in den Wartezustand wechselt (Abb. 84) Inaktiv: Start Aktiv: Stopp Modus: Einmalig - Jederzeit Täglich – jeden Tag Wöchentlich - jede Woche

28. Systeminformationen

Anzeige der Systemversion. Sie können diese nicht verändern (Abb. 85)

29. Werkseinstellungen wiederherstellen

Wenn Sie die Systemeinstellungen verwechselt haben, können Sie die Werkseinstellungen wiederherstellen. Sie müssen dazu die richtige PIN eingeben. (Abb. 86).

30. Systemaktualisierung

Diese Funktion ist für professionelle Techniker gedacht, um die Firmware des Systems zu aktualisieren. (Abb. 87).

31. Menü für persönliche Einstellungen

Sie können Ihr Bildschirmmenü selbst einstellen. (Abb. 88).
