Produkttyp	Portabler Fernseher mit DVD/CD-Player, DVB-T2-Tuner, USB/SD-Lesegerät, integrierter Spielkonsole
Marke	Soundmaster
Modell	PDB1600
Stromversorgung	Netzadapter 12 V (mitgeliefert) und integrierter Akku (Ladung über Adapter)
Akku	Integrierter Lithium-Ionen-Akku, LED-Ladeanzeige
Tuner	DVB-T2 (HD DVB-T), kostenfreier Empfang; Teleskopantenne im Lieferumfang
Wiedergabefunktionen	DVD, CD, Audio-CD, USB/SD-Dateien (Foto, Musik, Video), Spiele auf CD (300 Spiele)
USB-Aufnahme	Direkte Aufnahme von TV-Programmen auf USB-Stick, Time-Shift-Funktion (Pause und Fortsetzung)
Audio-Codierung	Rippen von Audio-CDs auf SD-Karte (MP3, wählbare Bitrate, Geschwindigkeit)
Konnektivität	USB-Anschluss, SD-Slot, AV-Eingang (3,5-mm-Klinke auf RCA), AV-Ausgang (3,5-mm-Klinke auf RCA), Kopfhöreranschluss 3,5 mm, Game-Anschluss
Ausgänge	AV OUT (für DVD/SD-Wiedergabe), Kopfhörer
Eingänge	AV IN (für externe Quelle), TV-Antenne
Fernbedienung	Infrarot, AAA-Batterien (nicht im Lieferumfang)
Sicherheit	Laser Klasse 1 (nicht öffnen), Stromschlaggefahr, vor Feuchtigkeit schützen, keine Flüssigkeiten oder offenen Flammen auf das Gerät stellen
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen; keine Reinigungsmittel oder Scheuermittel verwenden
Nutzungsbedingungen	Trockene Innenräume, gemäßigte Klimate, Raumtemperatur, gute Belüftung, nicht direkter Sonneneinstrahlung oder Wärmequellen aussetzen
Lieferumfang	Hauptgerät, Netzadapter 12 V, Fernbedienung, DVB-T2-Antenne, AV-Kabel (Klinke/RCA), Gamepad, Spiel-CD, Bedienungsanleitung
Allgemeine Informationen	Hersteller: Wörlein GmbH, 90556 Cadolzburg, Deutschland; www.soundmaster.de; CE-gekennzeichnet, konform mit Richtlinie 2014/53/EU

Häufig gestellte Fragen - PDB1600 Soundmaster

Wie lege ich die Batterien in die Fernbedienung ein?

Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung. Legen Sie zwei AAA-Batterien unter Beachtung der Polarität (im Fach angegeben) ein. Schließen Sie die Abdeckung.

Wie schalte ich das Gerät ein und aus?

Verwenden Sie den ON/OFF-Schalter auf der rechten Seite, um das Gerät vollständig ein- oder auszuschalten. Die STANDBY/ON-Taste am Gerät oder auf der Fernbedienung schaltet in den Bereitschaftsmodus.

Wie starte ich den Sendersuchlauf für DVB-T?

Schließen Sie die Antenne an, wählen Sie die DTV-Quelle mit der INPUT-Taste. Bei der ersten Nutzung erscheint das Installationsmenü. Wählen Sie Sprache und Land aus, dann startet der automatische Suchlauf. Sie können auch einen manuellen Suchlauf im CHANNEL-Menü starten.

Wie nehme ich ein TV-Programm auf einem USB-Stick auf?

Stecken Sie einen formatierten USB-Stick (vorzugsweise FAT32) ein. Drücken Sie im DTV-Modus REC. Die Steuertasten erscheinen; drücken Sie erneut REC, um die Aufnahme zu starten. Zum Stoppen drücken Sie REC, wählen STOP und bestätigen mit OK.

Wie verwende ich die Time-Shift-Funktion (TV-Pause)?

Drücken Sie während der Wiedergabe eines Programms die PLAY/PAUSE-Taste (▶II), um zu pausieren. Das Gerät zeichnet das laufende Programm auf dem USB-Stick auf. Drücken Sie erneut PLAY/PAUSE, um fortzusetzen. Zum Beenden drücken Sie REC und wählen STOP.

Wie spiele ich die integrierten Spiele?

Schließen Sie das Gamepad an den GAME-Anschluss an. Legen Sie die Spiel-CD in das DVD-Laufwerk ein. Wählen Sie die DVD-Quelle über INPUT. Auf dem Bildschirm erscheint eine Spieleliste; wählen Sie mit den Zifferntasten ein Spiel und drücken Sie OK zum Starten. Drücken Sie STOP/EXIT zum Beenden.

Wie rippe ich eine Audio-CD auf eine SD-Karte?

Legen Sie eine Audio-CD und eine leere SD-Karte ein. Drücken Sie COPY. Das Rippen-Menü wird angezeigt. Stellen Sie Geschwindigkeit, Bitrate ein und wählen Sie die Titel. Wählen Sie STARTEN und bestätigen Sie mit OK. Die MP3-Dateien werden auf die SD-Karte kopiert.

Was tun, wenn das Gerät keine Sender findet?

Überprüfen Sie, ob die Antenne richtig angeschlossen und ausgefahren ist. Versuchen Sie, das Gerät oder die Antenne zu bewegen. Bei schwachem Empfang verwenden Sie eine Außenantenne. Stellen Sie sicher, dass Sie sich in einem DVB-T2-Versorgungsgebiet befinden. Halten Sie das Gerät von Störquellen (Mikrowellen, Kühlschränke) fern.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Bildschirms und des Gehäuses. Verwenden Sie niemals Reinigungsmittel, Alkohol oder Scheuertücher, da diese die Oberfläche beschädigen könnten.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie das Gerät nicht (Stromschlaggefahr und Gefahr der Exposition gegenüber unsichtbarem Laser der Klasse 1). Verwenden Sie nur den mitgelieferten Adapter. Schützen Sie das Gerät vor Feuchtigkeit, Hitze und offenen Flammen. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Ziehen Sie bei Gewitter den Netzstecker.

BEDIENUNGSANLEITUNG PDB1600 Soundmaster

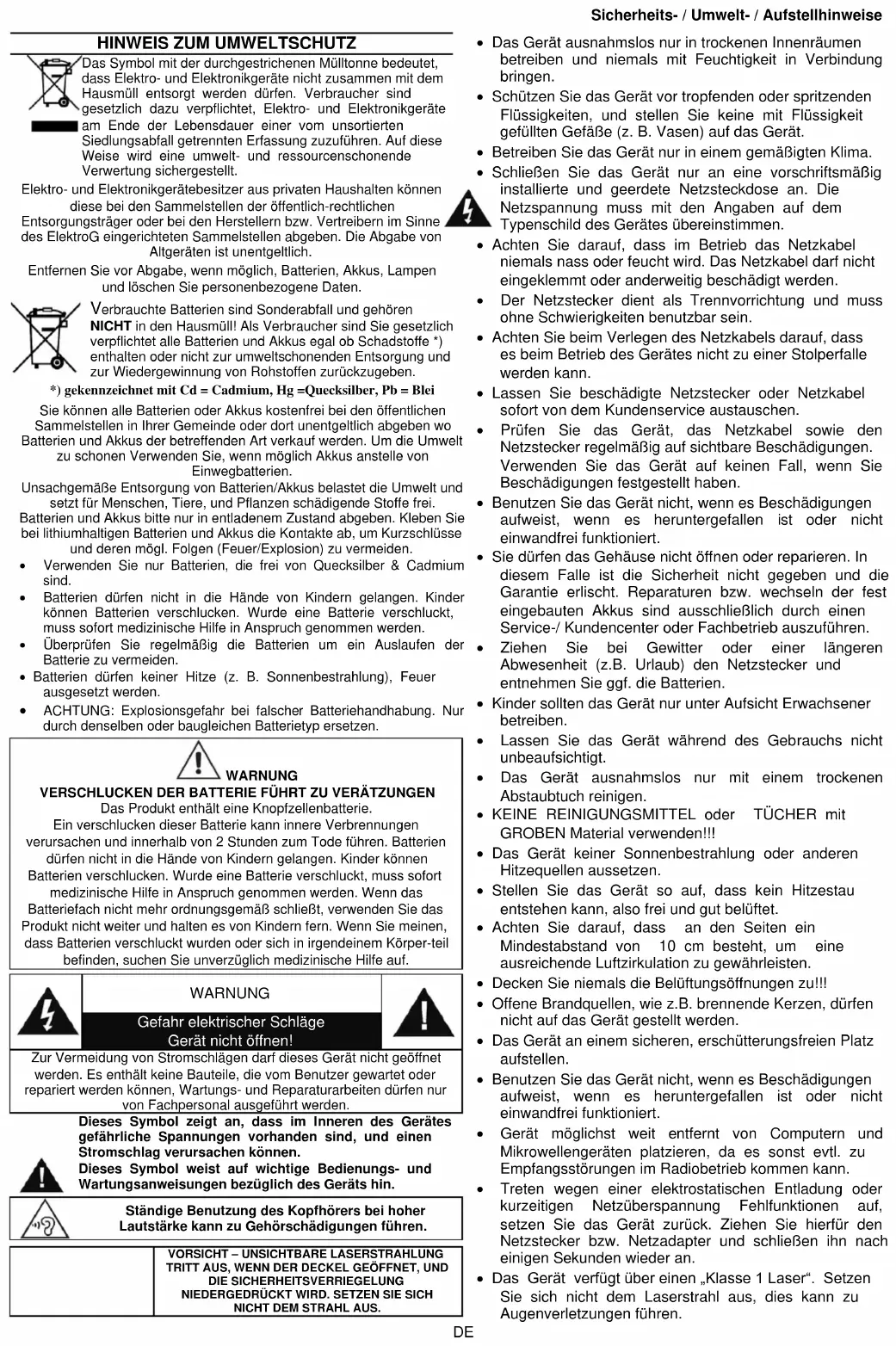

HINWEIS ZUM UMWELTSCHUTZ

Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende der Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den Herstellern bzw. Vertreibern im Sinne des ElektroG eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich.

Entfernen Sie vor Abgabe, wenn möglich, Batterien, Akkus, Lampen und löschen Sie personenbezogene Daten.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung und zur Wiedergewinnung von Rohstoffen zurückzugeben.

*) gekennzeichnet mit Cd = Cadmium, Hg = Quecksilber, Pb = Blei

Sie können alle Batterien oder Akkus kostenfrei bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben wo Batterien und Akkus der betreffenden Art verkauf werden. Um die Umwelt zu schonen Verwenden Sie, wenn möglich Akkus anstelle von Einwegbatterien.

Unsachgemäße Entsorgung von Batterien/Akkus belastet die Umwelt und setzt für Menschen, Tiere, und Pflanzen schädigende Stoffe frei. Batterien und Akkus bitte nur in entladenem Zustand abgeben. Kleben Sie bei lithiumhaltigen Batterien und Akkus die Kontakte ab, um Kurzschlüsse und deren mögl. Folgen (Feuer/Explosion) zu vermeiden.

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

WARNUNG

VERSCHLUCKEN DER BATTERIE FÜHRT ZU VERÄTZUNGEN

Das Produkt enthält eine Knopfzellenbatterie.

Ein verschlucken dieser Batterie kann innere Verbrennungen verursachen und innerhalb von 2 Stunden zum Tode führen. Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Wenn das Batteriefach nicht mehr ordnungsgemäß schließt, verwenden Sie das Produkt nicht weiter und halten es von Kindern fern. Wenn Sie meinen, dass Batterien verschluckt wurden oder sich in irgendeinem Körper-teil befinden, suchen Sie unverzüglich medizinische Hilfe auf.

WARNUNG

Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben und niemals mit Feuchtigkeit in Verbindung bringen.
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.
• Betreiben Sie das Gerät nur in einem gemäßigten Klima.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen bzw. wechseln der fest eingebauten Akkus sind ausschließlich durch einen Service-/ Kundencenter oder Fachbetrieb auszuführen.
• Ziehen Sie bei Gewitter oder einer längeren Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.
• Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

BEDIENELEMENTE

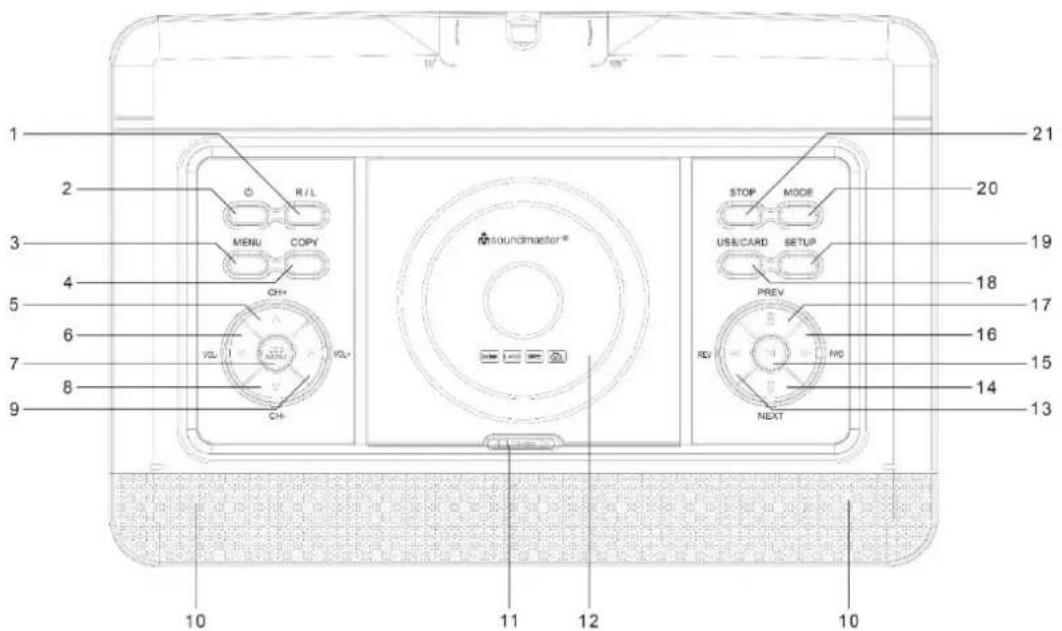

DRAUFSICHT

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 R/L MENU COPY CH+ VOL CH+ VOL+ STOP MODE USB/CARD SETUP PREV REV MC NEXT

1 R/L Taste
2 STANDBY/ON Taste
3 MENU
4 COPY
5 CH+ / ▲ - Cursor auf
6 VOL- / ◀ - Cursor links
7 LCD MENU
8 CH- / ▼ - Cursor ab
9 VOL+ / ▶ - Cursor rechts
10 Lautsprecher
11 Entriegelung des DVD-Laufwerks

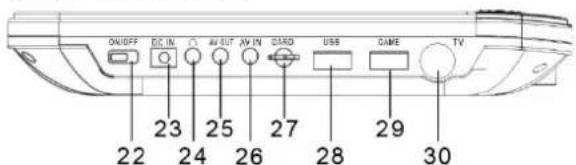

SEITENANSICHT

ON/OFF DC IN AV RIF AV IN CARD USB GAME TV 22 23 24 25 26 27 28 29 30

22 ON/OFF Schalter
23 DC IN Buchse
24 Kopfhörerbuchse
25 AV OUT
26 AV IN
27 SD CARD Einschub
28 USB Buchse
29 GAME Anschluß
30 Antennenbuchse

12 DVD/CD-Laufwerk
13 - Suchlauf rückwärts
14 - Titelsprung zurück
15 - Play/Pause
16 ▶▶ - Suchlauf vorwärts
17 - Titelsprung vorwärts
18 USB/CARD Taste
19 SETUP Taste
20 MODE Taste
21 STOP Taste

FRONTANSICHT

31 33 32

31 Ladeanzeige
32 IR Sensor
33 Betriebsanzeige

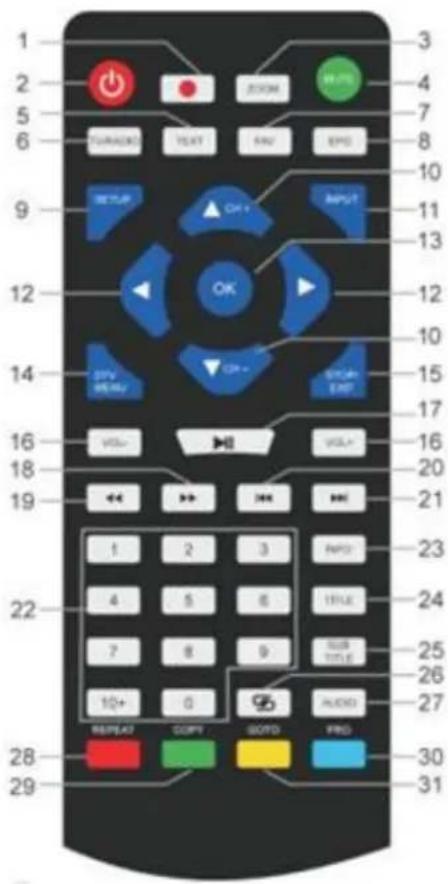

FERNBEDIENUNG

1 REC – USB Recording
2 On/Off Taste
3 ZOOM
4 MUTE
5 TEXT
6 TV/RADIO
7 FAV
8 EPG
9 SETUP
10 ▼CH- / ▲CH+
11 INPUT
12 / Taste
13 OK
14 DTV MENU
15 STOP / EXIT
16 VOL- / +
17 ▶ II PLAY/PAUSE
18
19
20 - Titelsprung zurück
21 - Titelsprung vorwärts
22 Zifferntasten 0-9 / 10+
23 INFO
24 TITLE
25 SUB TITLE
26
27 AUDIO

28-31 Steuertasten für Videotext und Edit-Menü

1 2 5 6 TURAVIO NEXT KNU EPD 3 4 7 8 9 SETUP OK INPUT 10 11 13 12 10 14 SPV MENU OK START 15 17 16 16 20 18 19 1 2 3 INPUT 21 23 22 4 5 6 TITLE 24 7 8 9 TITLE 25 10+ 0 AUDIO 26 27 28 COPY COPY GOFD FND 30 31

LIEFERUMFANG

Hauptgerät
Netzadapter
▶ Spielecontroller
DVB-T2 Antenne
▶ Spiele CD

Fernbedienung
12V KFZ-Adapter
Audio-/Video Kabel
Bedienungsanleitung

EINLEGEN DER BATTERIE

1. Entfernen Sie den Batteriedeckel auf der Rückseite der Fernbedienung.
2. Legen Sie 2 AAA Batterien mit richtiger Polarität in das Batteriefach ein (siehe Abbildung im Batteriefach).
3. Schließen Sie wieder das Batteriefach.

INSTALLATION

Verwenden Sie nur den mitgelieferten Netz-/ oder KFZ-Adapter!

Vergewissern Sie sich, dass die Netzspannung mit der Angabe auf dem Typenschild des Netzadapters, welcher Gleichspannung (—) erzeugt, übereinstimmt. Stecken Sie das Kabel des Adapters in die Buchse Θ(Polarität außen Minus innen Plus) auf der rechten Seite des Gerätes und den Netzadapter in eine ordnungsgemäße installierte Steckdose.

LED an: Akku wird geladen

LED aus: Akku ist geladen

Schalten Sie das Gerät mit dem ON / OFF Schalter auf der rechten Seite ein.

HINWEIS: Um einer ungewollten Entladung des eingebauten Akkus vorzubeugen, schieben Sie bitte den Ein/Ausschalter, während der Nichtbenutzung des Gerätes in die Position OFF.

Automatische Standby-Schaltung (ERP)

Das Gerät schaltet automatisch nach 30 Minuten in Standby wenn keine Wiedergabe stattfindet. Um das Gerät wieder einzuschalten, schalten Sie das Gerät aus und wieder ein.

GRUNDBEDIENUNG

GERÄT EIN-/AUSSCHALTEN

Drücken Sie "ON/OFF" um das Gerät in Standby zu schalten. Die Betriebsanzeige is aus. Durch einen erneuten Druck der Taste „ON/OFF“ schalten Sie das Gerät wieder ein. Die Betriebsanzeige leuchtet.

QUELLENAUSWAHL

Am Gerät:

Drücken Sie "MODE" und wählen Sie mit „◀◀ / ▶▶“ die gewünschte Funktion. Bestätigen Sie die Auswahl mit „▶II“.

Mit Fernbedienung:

Drücken Sie "INPUT" und wählen Sie mit „▼ CH- / ▲ CH+“ die gewünschte Funktion aus. Bestätigen Sie die Auswahl mit „OK“.

EINSTELLEN DER LAUTSTÄRKE

Verringern oder erhöhen Sie die Lautstärke mit „VOL –“ oder „VOL +“ auf der Fernbedienung oder am Gerät.

TON AUS

Mit der Taste „MUTE“ auf der Fernbedienung schalten Sie den Ton aus.

Durch einen erneuten Druck auf die Taste wird der Ton wieder eingeschaltet.

DVD SETUP MENÜ

Im DVD-Modus drücken Sie "SETUP" um in das Setup-Menü zu gelangen. Wählen Sie mit ▲▼◀▶ die gewünschte Einstellung. Nach Beendigung der Einstellung gelangen Sie durch Drücken der Taste "SETUP" zurück in den Normalbetrieb. Die folgenden Menüpunkte können ausgewählt werden:

SYSTEM EINSTELLUNG
SPRACHE
AUDIO LAUTSPRECHER
VIDEO SETUP
ERW. TONEINSTELLUNG

SYSTEM EINSTELLUNG

TV SYSTEM: Wählt das TV Standardformat (PAL, NTSC, Auto).

PAL: Wählen Sie diese Einstellung, wenn der angeschlossene Fernseher mit dem PAL-System arbeitet. Das Videosignal einer NTSC-Disc wird automatisch im PAL-Format ausgegeben.
NTSC: Wählen Sie diese Einstellung, wenn der angeschlossene Fernseher mit dem NTSC-System arbeitet. Das Videosignal einer PAL-Disc wird automatisch im NTSC-Format ausgegeben.
AUTO: Automatische Umschaltung des Videosignals entsprechend der Wiedergabedisc.

HÖRBUCHFUNKTION: Startet die Wiedergabe der DVD an der letzten Stelle.

BILDFORMAT: Einstellung des Bildschirmformates (4:3PS, 4:3LB oder 16:9).

PASSWORT: Einstellen des Passworts zum Blockieren der Funktion.

JUGENDSCHUTZ: Bei manchen DVDs wurden möglicherweise die kompletten Discs oder bestimmten Szenen auf der Disc einer Jugendschutzstufe zugewiesen. Mit dieser Funktion können Sie eine abgestufte Wiedergabesperre einrichten. Diese reicht von Stufe 1 bis 8, je nach Land. Bestimmte Discs, die nicht für Kinder geeignet sind, werden nicht bzw. mit alternativen Inhalten wiedergegeben.

GRUNDEINSTELLUNG: Wiederherstellen der Standarteinstellung.

SPRACHE

OSD SPRACHE: Einstellung der bevorzugten Menüsprache.

AUDIO SPRACHE: Einstellung der Audiosprache, sofern verfügbar.

UNTERTITEL: Auswahl der Sprache der Untertitel, sofern verfügbar.

MENÜ SPRACHE: Auswahl der Menüsprache, sofern verfügbar.

AUDIO LAUTSPRECHER

AUDIO AUSGABE: Auswahl des Audioformats.

TONLAGE SPRACHE: Einstellung der Sprachtonlage.

VIDEO SETUP

VIDEO AUSGABE: Fest Einstellung. Keine Auswahl möglich!

HELLIGKEIT: Einstellung der Helligkeit.

KONTRAST: Einstellung des Kontrasts.

FARBTON: Einstellung des Farbtons.

FARBSÄTTIGUNG: Einstellung der Farbsättigung.

SCHÄRFE: Einstellung der Schärfe.

ERW. TONEINSTELLUNG

TON AUSGABE: Einstellung des Audiopegels (konstant oder geregelt).

TON DYNAMIK: Kompression des Dynamikbereiches.

TON FORMAT:

Stereoton: Der linke Monokanal wird über den linken Lautsprecher übertragen, der rechte Kanal über den rechten Lautsprecher.
MONO L: Der linke Monokanal wird über den linken und rechten Lautsprecher übertragen.
MONO R: Der rechte Monokanal wird über den linken und rechten Lautsprecher übertragen.
MIX MONO: Gemischter linker und rechter Monoton wird über den linken und rechten Lautsprecher übertragen.

DVB-T2

Verbinden Sie die mitgelieferte Antenne mit der Antennenbuchse auf der rechten Seite des Gerätes. Stellen Sie die Antenne senkrecht auf.

ERSTINSTALLATION

Nachdem alle Verbindungen durchgeführt wurden, schalten Sie das Gerät ein. Drücken Sie „INPUT“ und wählen Sie mit „▼ CH- / ▲ CH+“ die Funktion “DTV”. Bestätigen Sie mit „OK“ die Auswahl. Wird die Funktion zum ersten Mal oder nach einem Werksreset ausgewählt, erscheint im Bildschirm das Installationsmenü.

1. Wählen Sie die „Menüsprache“ mit „▲▼◀◀” und Bestätigen Sie mit „OK“.
2. Wählen Sie nun das „Land“ mit „▲▼◀▶“ und bestätigen Sie erneut mit „OK“.
3. Das Gerät startet den automatischen Sendersuchlauf. Während des Suchlaufes wird im Display eine Fortschrittsanzeige und die Anzahl der gefundenen Sender eingeblendet.
4. Nach Beendigung ist das Gerät einsatzbereit.

ACHTUNG! Bei diesem Gerät können nur frei empfangbare Programme wiedergegeben werden! Sollten keine oder wenige Sender gefunden werden, kann dies mehrere Ursachen haben:

➢ Schlechter Empfang. Positionieren Sie die Antenne oder das komplette Gerät an einem anderen Ort und starten Sie den Suchlauf erneut.
Die angeschlossene Teleskopantenne ist für den gegenwärtigen Empfangsbereich des Gerätes nicht ausreichend. Schließen Sie eine Außen- oder Dachantenne an das Gerät an.
In dem gegenwärtigen Empfangsbereich ist kein DVB-T2 Empfang möglich.
Stellen Sie das Gerät oder die Antenne nicht in die Nähe von möglichen Störquellen z.B. Mikrowellen, Kühlschränke usw.

Zu weiteren Informationen und der Empfangbarkeit der Sender wenden Sie sich an den Anbieter des jeweiligen Landes (z.B. www.dvb-t2hd.de für Deutschland).

PROGRAMMPLATZ AUSWÄHLEN

Um einen Fernsehsender auszuwählen, drücken Sie „▼ CH- / ▲ CH+“ am Gerät oder auf der Fernbedienung oder Sie wählen mit den Zifferntasten 0-9 auf der Fernbedienung direkt den Programmplatz an.

KANALVERWALTUNG

Um die Kanäle zu verändern (überspringen, Favoriten, verschieben oder löschen), müssen Sie in das DVB.T2 Menü. Wählen Sie hier den Punkt „Kanaleingabe“ und drücken Sie „▶“. Wählen Sie anschließend die Funktion „Programme bearbeiten“ und bestätigen Sie mit „OK“.

Verschieben von TV oder Radioprogrammen

1. Wählen Sie das zu verschiebende Programm aus und drücken Sie anschließend die GELBE Taste. Das Symbol für verschieben wird angezeigt.
2. Verschieben das Programm mit „▲▼“ and die gewünschte Stelle.
3. Bestätigen Sie mit "OK".
4. Wiederholen Sie die oben genannten Schritte zum Verschieben weiterer Programme.

Überspringen von TV und Radioprogrammen

1. Wählen Sie das zu überspringende Programm aus und drücken Sie die BLAUE Taste. Das Symbol zum Überspringen wird angezeigt.
2. Wiederholen Sie den Schritt von oben um weitere Programme zu Überspringen.

Aufheben zum Überspringen von TV oder Radioprogrammen:

Drücken Sie die BLAUE Taste erneut um das Programm wieder frei zu geben.

Löschen von TV und Radioprogrammen

1. Wählen Sie das zu löschende Programm und drücken Sie die ROTE Taste.
2. Wiederholen Sie den Schritt von oben um weitere Programme zu Löschen.

Festlegen von Favoritenprogrammen

1. Wählen Sie das zu überspringende Programm aus und drücken Sie die „FAV“ Taste. Das Symbol für Favoriten wird angezeigt.
2. Wiederholen Sie den Schritt von oben um weitere Programme festzulegen.

Entfernen von Favoritenprogrammen:

Drücken Sie die "FAV" Taste erneut um das Programm aus den Favoriten zu entfernen.

EPG (Elektronische Programmzeitschrift)

Der EPG ist eine Übersicht auf dem Bildschirm, die Programminformationen für jeden eingestellten Kanal anzeigt. Drücken Sie die „EPG“ Taste auf der Fernbedienung, um den EPG zu starten.

Um weitere Sendungsinformationen des gewählten Senders zu erhalten, drücken Sie während der Einblendung die GRÜNE Taste (sofern verfügbar).

Zum Zurückkehren in den Normalbetrieb drücken Sie die "EPG" Taste.

USB-RECORDING

Mit der USB-Recording Funktion können Sie eine Sendung aufzeichnen und zu einem späteren Zeitpunkt wieder ansehen oder Sie verwenden die Timeshift-Funktion. Diese Funktion ist nur möglich mit einem eingesteckten USB-Stick.

Vorbereitung (Formatieren des USB-Sticks)

1. Stecken Sie einen USB-Stick in die Buchse "USB" auf der rechten Seite des Gerätes.
2. Aktivieren Sie im DVB-T2 Modus das Hauptmenü. Wählen Sie die Funktion „SONDERFUNKTION“ und bestätigen Sie mit der „▶“ Taste.
3. Wählen Sie nun den Punkt "PVR Dateisystem" und bestätigen Sie mit „OK".
4. Wählen Sie „Format“ und drücken Sie „OK“. Im nachfolgenden Menü wählen Sie das Format und bestätigen Sie durch drücken der „OK“ Taste.
5. Starten Sie den Vorgang mit „◀.

WICHTIG: Alle gespeicherten Daten werden gelöscht!

Aufnahme starten

1. Wählen Sie den gewünschten Sender.
2. Drücken Sie auf der Fernbedienung die Taste „REC“. Im Display werden die Steuer-elemente angezeigt und die Aufnahme startet. Mit einem erneuten Druck auf die „REC“ Taste werden die Steuerelemente ausgeblendet und im linken oberen Eck wird das das Aufnahmesymbol eingeblendet.
3. Um die Aufnahme zu stoppen, drücken Sie als Erstes die „REC“ Taste. Im Display werden wieder die Steuerelemente angezeigt.
   HINWEIS: Wird das Aufnahmesymbol nicht angezeigt, drücken Sie die „REC“ Taste zweimal.
4. Wählen Sie das „STOP“ Symbol und bestätigen Sie mit „OK“.

Aufnahme ansehen

1. Drücken Sie die Taste „INPUT“ und wählen Sie die Funktion „USB“.
2. Markieren Sie mit „◀▶“ die Funktion „Film“ und bestätigen Sie anschließend mit „OK“.
3. Wählen Sie das Icon „_MSTPVR" und drücken Sie „OK".
4. Suchen Sie mithilfe der Tasten die gewünschte Aufnahme und bestätigen Sie mit „OK“. Die Wiedergabe wird gestartet.

Zeitversetztes Fernsehen (Timeshift)

Diese Funktion benötigt einen verbundenen USB-Stick auf der rechten Seite des Gerätes!

1. Drücken Sie während einer laufenden Sendung die „▶II“ Taste auf der Fernbedienung. Das Programm wird angehalten, die Sendung weiter auf USB aufgezeichnet.
2. Um die Sendung fortzusetzen, drücken Sie die „▶II”. Um die Aufnahme zu beenden, drücken Sie die „REC“ Taste. Die Steuerelemente warden im Display angezeigt. Wählen Sie das „STOP“ Symbol auf dem Bildschirm und bestätigen Sie mit „OK“. Das aktuelle Programm ist wieder zu sehen.

SYSTEMEINSTELLUNGEN DVB-T2

Diese Einstellungen sind nur im DVB-T2 Modus verfügbar!

Drücken Sie "DTV MENU" im DVB-T2 Modus um das Setup Menü zu öffnen. Verwenden Sie die Cursorasten ▲Auswahl der gewünschten Funktion. Zum Verlassen des Menüs drücken Sie erneut die „DTV MENU“ Taste. Folgende Auswahlfunktionen sind möglich:

TON
ZEIT
SONDERFUNKTION
SPERRE
KANALEINGABE


Bildmodus: Einstellmöglichkeit Standart, Weich, Benutzer, Scharf. Wenn „Benutzer“ eingestellt ist, können Kontrast, Helligkeit, Farbe und Schärfe verändert werden.

Farbtemperatur: Einstellung der Farbtemperatur (Warm/Kalt/Mittel).

Seitenformat: Einstellung des Bildschirmformates (Auto, Panorama, Zoom2, Zoom1, 16:9 oder 4:3).

Rauschreduktion: Einstellung der Rauschreduktion des Bildes.

TON

Effekt: Einstellmöglichkeit der Tonvoreinstellungen. Wenn „Benutzer“ eingestellt ist, können Höhen und Bass verändert werden.

Balance: Einstellen des Lautstärkeverhältnisses beider Lautsprecher. Im Normalfall sollten beide Lautsprecher gleich laut eingestellt sein.

Auto Volume: Einstellen der automatischen Lautstärkeanpassung.

Surround sound: Klangverbreiterung ein- bzw ausschalten.

ZEIT

Ausschalttimer: Einstellen einer definierten Ausschaltzeit.

Einschalttimer: Einstellen einer definierten Einschaltzeit. Das Gerät muss sich dafür im Standby-Modus befinden.

Sleep Timer: Einstellen einer Zeit, nach der sich das Gerät automatisch in Standby schaltet.

Autom. Abschalten: Einstellen einer Zeit nach der sich das Gerät automatisch in Standby schaltet, nachdem keine Bedienung erfolgt.

Zeitzone: Einstellen der Zeitzone.

SONDERFUNKTION

Menüsprache: Einstellen der bevorzugten Menüsprache.

Audiosprachen: Einstellen der Sprache des Fernsehkanals. Ist die eingestellte Sprache nicht vorhanden, wird automatisch die Grundsprache des Senders verwendet.

Untertitelsprachen: Einstellen der bevorzugten Untertitelsprache.

Hörgeschädigte: Einschalten der Funktion für Hörgeschädigte (sofern verfügbar!).

PVR Dateisystem: Einstellungen für USB-Recording und Timeshift.

Werkseinstellungen: Zurücksetzen in den Auslieferungszustand. Das Gerät startet danach mit dem Installationsmenü.

Information: Zeigt die aktuelle installierte Hardware und Softwareversion.

SPERRE

Erstellen eines Passwortes und blockieren von Sendern. Das voreingestellte Passwort lautet 0000.

KANALEINGABE

Autom. Sendersuchlauf: Automatischer Suchlauf nach allen empfangbaren Programmen.

Man. Sendersuchlauf: Manueller Suchlauf von bestimmten Kanälen.

Programme bearbeiten: Bearbeitung der Senderliste.

Signalinformation: Signalinformation des Kanals, Qualität und Signalstärke.

5V Aktivantenne: Ein- oder Ausschalten der Spannungsversorgung für DVB-T2 Antennen (wenn benötigt).

FOTO / MUSIK / FILM

Sie können mit diesem Gerät Bilder, Musik oder Filme über USB-Stick wiedergeben.

Die entsprechende Auswahl erfolgt im Menü unter der Funktion „USB““. Hier finden Sie die jeweiligen Auswahlmöglichkeiten für „Foto“, „Musik“ oder „Film“.

SPIELEFUNKTION

Das Gerät verfügt über eine Spielefunktion mit 300 Spielen auf einer CD. Die Spielefunktion ist für 1 Spieler ausgelegt.

1. Verbinden Sie den Spielecontroller mit der „GAME“ Buchse auf der rechten Seite.
2. Legen Sie die CD mit den Spielen in das DVD-Laufwerk ein.
3. Drücken Sie "INPUT" und wählen Sie die Funktion "DVD". Nach einem kurzen Moment erscheint im Display die Übersicht der ersten 10 Spiele.
4. Mit „◀◀ / ▶◀ “ auf der Fernbedienung blättern Sie die Seiten der Spiele durch. Drücken Sie die Zifferntasten “0-9” zur Auswahl des gewünschten Spiels.
5. Um das Spiel zu beenden, drücken Sie die "STOP / EXIT" Taste auf der Fernbedienung. Sie gelangen wieder in die Übersicht der Spiele.

ENCODING

Sie können mit diesem Gerät eine Audio CD auf eine SD-Karte überspielen.

Verwendung des Menüs: Wählen Sie mit „▲▼“ die Option. Mit „◀“ gelangen Sie zum vorherigen Punkt des Menüs. Drücken Sie „OK“ zum Bestätigen der Funktion.

1. Legen Sie eine Audio CD in das Laufwerk und eine leere SD-Karte in den Einschub.
2. Drücken Sie die "COPY" Taste am Gerät. Das Menü wird im Display angezeigt.
3. Set the encode options:

SPEED: Einstellen der Kopiergeschwindigkeit.
BITRATE: Auswahl der Audiobitrate.
CREATE ID3 TAG: Erstellen von ID3 Tags der überspielten Titel (sofern verfügbar).
CREATE PLAYLIST: Erstellen einer Playlist der überspielten Titel.

STORAGE: Einstellen des Speicherortes (NUR SD-CARD möglich!)

1. TRACKS: Auswahl der zu überspielenden Titel.
2. START: Drücken Sie „OK“ zum Starten des Überspielvorgangs.
3. QUIT: Wählen Sie "QUIT" und drücken Sie „OK" zum Verlassen des Encoding-Menüs.

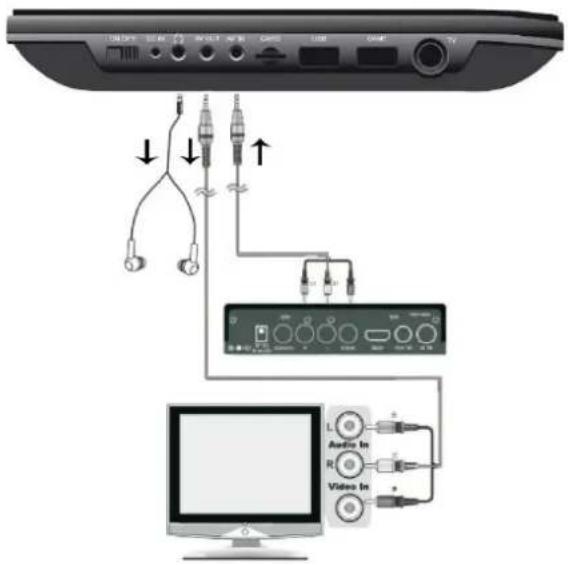

EXTERNE ANSCHLÜSSE

AV IN

Sie können an dem Gerät eine externe Videoquelle anschließen (z.B. externen DVD-Player, Satelliten-Receiver, usw.).

1. Stecken Sie den Klinkenstecker des beiliegenden AV-Kabels in die AV-IN Buchse des Gerätes und die 3 Cinch-Stecker des Kabels in das externe Gerät. Sollte das Gerät über diese Anschlüsse nicht verfügen, finden Sie im Fachhandel entsprechende Adapter.
2. Wählen Sie die "AV" Funktion. Schalten Sie das verbundene Gerät ein und starten Sie die Wiedergabe.

Sie können das Gerät an ein externes Gerät (z.B. TV-Gerät, Beamer, usw.) anschließen und damit Inhalte mit dem Gerät ansehen. HINWEIS: AV OUT ist nur bei DVD- oder SD-Wiedergabe möglich!

1. Stecken Sie den Klinkenstecker des beiliegenden AV-Kabels in die „AV-OUT“ Buchse des Gerätes und die 3 Cinch-Stecker des Kabels in das externe Gerät. Sollte das Gerät über diese Anschlüsse nicht verfügen, finden Sie im Fachhandel entsprechende Adapter.
2. Schalten Sie das angeschlossene Gerät auf den entsprechenden Eingang und starten Sie die Wiedergabe am Gerät.

Kopfhörer

Sie haben bei dem Gerät die Möglichkeit einen Kopfhörer anzuschließen. Stecken Sie den Kopfhörer mit einem 3,5mm Klinkenstecker in die Kopfhörerbuchse auf der rechten Seite des Gerätes. Der Ton über die eingebauten Lautsprecher wird dabei abgeschaltet.

Aktuelle Bedienungsanleitungen können unter www.soundmaster.de heruntergeladen werden.

Technische Änderungen und Druckfehler vorbehalten. Copyright by Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH.

CE

PROTECTION DE L'ENVIRONNEMENT

Auteursrecht Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Hiermit bestätigt Wörlein GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet.

Eine Kopie der Konformitätserklärung kann unter obenstehender Adresse bezogen werden.
