GEBRUIKSAANWIJZING TVB1900 Soundmaster

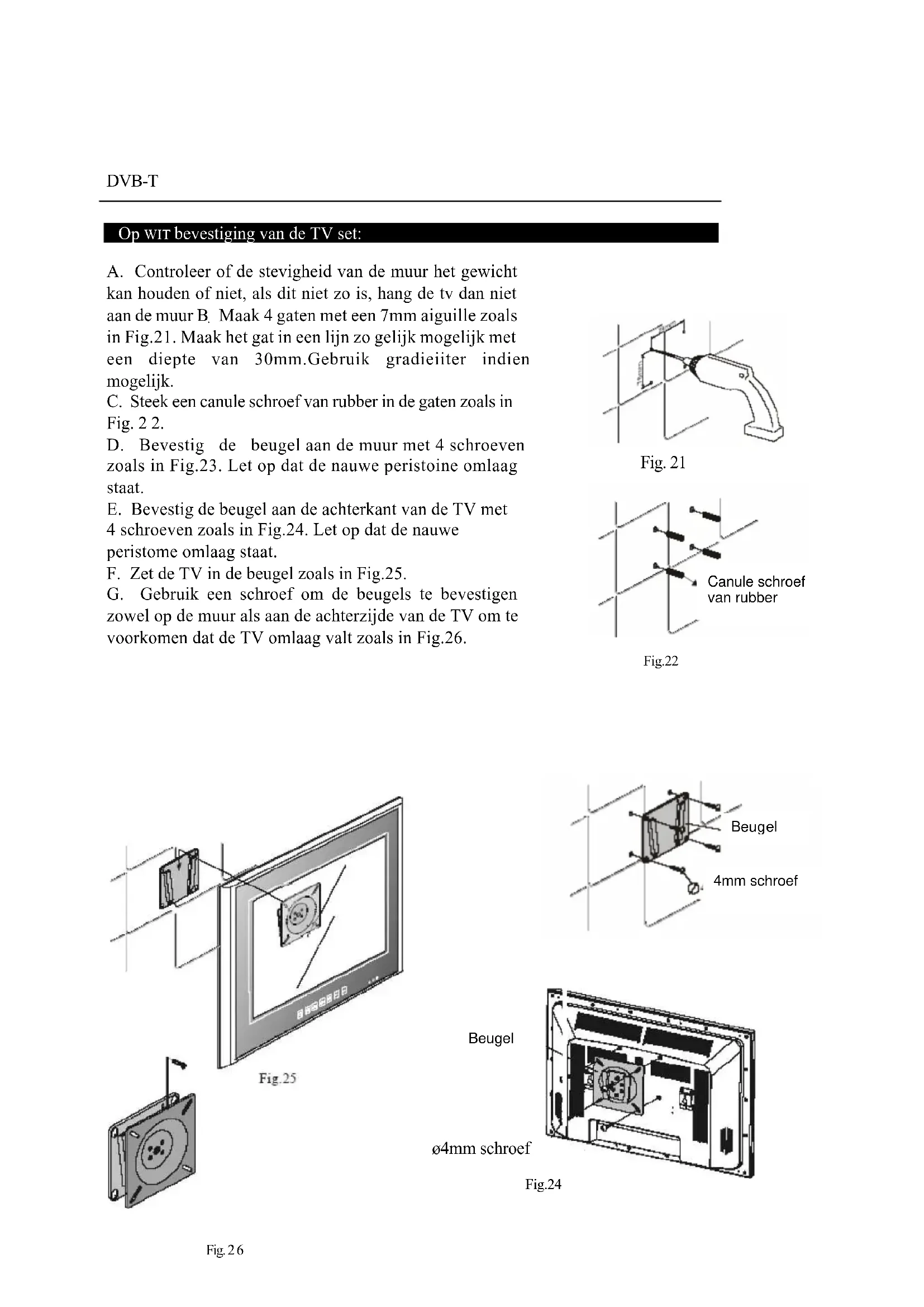

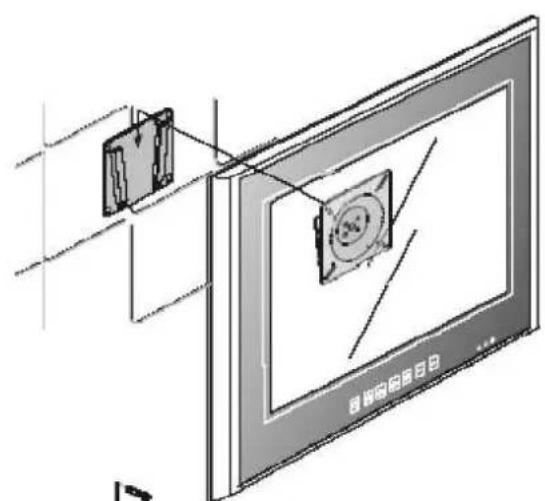

Maak 4 gaten met een 7mm aiguille zoals in Fig.21. Maak het gat in een lijn zo gelijk mogelijk met een diepte van 30mm.Gebruik gradieiiter indien mogelijk. C. Steek een canule schroef van rubber in de gaten zoals in Fig. 2 2. D. Bevestig de beugel aan de muur met 4 schroeven zoals in Fig.23. Let op dat de nauwe peristoine omlaag staat. E. Bevestig de beugel aan de achterkant van de TV met 4 schroeven zoals in Fig.24. Let op dat de nauwe peristome omlaag staat. F. Zet de TV in de beugel zoals in Fig.25. G. Gebruik een schroef om de beugels te bevestigen zowel op de muur als aan de achterzijde van de TV om te voorkomen dat de TV omlaag valt zoals in Fig.26.

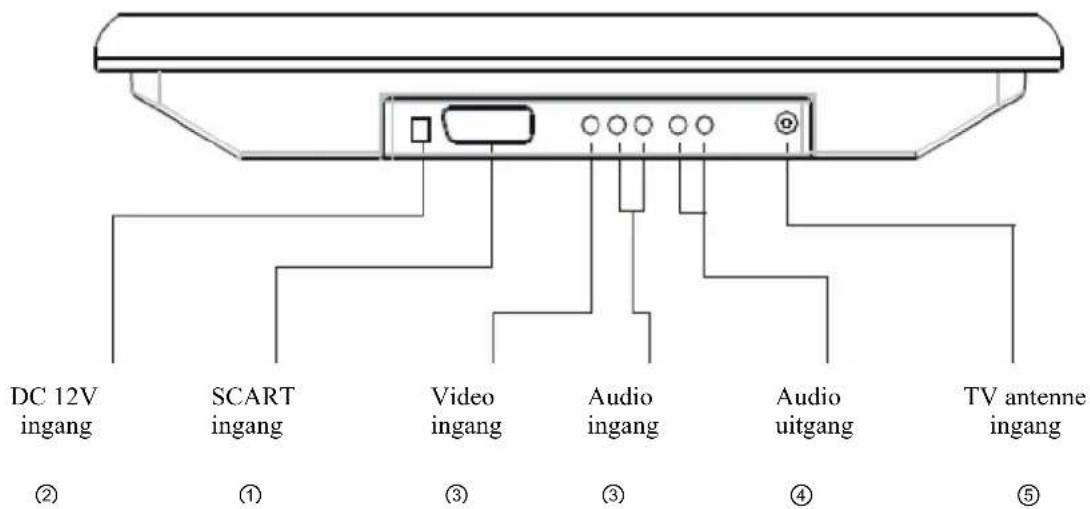

4mm schroef BeugelDVE-T Apparatuur aansluiten: Zicht achterzijde ※ Wanneer het apparaat goed is geplaatst, steek de antenne in de ingangspoort van de antenne aan de achterzijde van de TV, en gebruik het bijgeleverde netsnoer voor aansluiting op de AC netbron. ※ Let op dat het AC voltagebereik overeenkomt met het aangegeven bereik op het plaatje aan de achterkant van het apparaat. ※ Om van TV programma’s te kunnen genieten, let op dat het midden van het LCD scherm een beetje lager is dan de hoogte van uw ogen met een afstand van 3 tot 5 keer de diagonale lengte van het scherm. De omgeving moet helder genoeg zijn om een krant te kunnen lezen. ※ Voor de installatie van de buitenantenne, installeer een bliksemafleider en controleer het regelmatig. ※ De antennekabel mag niet zijn samengewikkeld met het netsnoer. ※ Tijdens het openen van de verpakking, bewaar de onderdelen op een goede plaats voor toekomstig gebruik. l)Voordat de periferale apparatuur wordt aangesloten, controleer of de TV set en netvoeding zijn uitgeschakeld. 2)Het apparaat heeft veel verschillende poorten om uw aansluiting van de machine met verschillende apparatuur eenvoudiger te maken. Voor aansluiting van de signaaldraad, let op de naam van de poort en de poortkleur. 3)Start de TV set na de aansluiting, druk de knop op de afstandsbediening voor het signaalbron menu, en druk continu de knop om de signaalbron te selecteren en u kunt dan de periferale apparatuur makkelijk gebruiken.DVB-T

SCART INGANG: voor het aansluiten van video apparatuur op de SCART poort.

DC 12V ingang: voor aansluiting van de netadaptor.

AV ingang: voor aansluiten van audio en video apparatuur, zoals de audio uitgang van VCD of DVD.

Audio uitgang: voor audio apparatuur.zoals : thuisbioscoop , Hi-Fi of luidspreker (3W/8Ω ).

TV antenne: kan een kabel TV signaal of Digitale TV signaal van DVB-T ontvangen. Afstandsbediening gebruiken: De afstandsbediening heeft een ontvangsthoek van 30 graden wanneer de afstand﹤ 5m;wanneer de afstand < 3m, is de ontvangsthoek 60 graden. DC 12V ingang

1. Wanneer de afstandsbediening wordt gebruikt, richt dan op het ontvangst

venster van de TV.Let op dat er zich niets tussin bevindt, hierdoor wordt namelijk de afstandsbediening beinvloed.

2. Smijt niet met de afstandsbediening of dompel het in water voor een lange

periode en zet er geen zware objecten op.

3. Stel de afstandsbediening niet bloot aan direct zonlicht of andere

4. De afstandsbediening heeft een geinstalleerde Cr2025 muntcel (3V)

voordat het de fabriek uitging.

5. De muntcel moet op tijd vervangen worden als het volume niet hoog genoeg

is, anders wordt de gevoeligheid van uw gebruik beinvloed.

6. Kies de juiste muntcel en let op de juiste polen voordat het in de

afstandsbediening wordt geplaatst en schroef het deksel goed dicht tegen water.

7. Gooi de muntcel weg zoals de lokale voorschriften het voorschrijven.

8. Druk de knoppen niet te snel en onophoudelijk, please space at less 1s

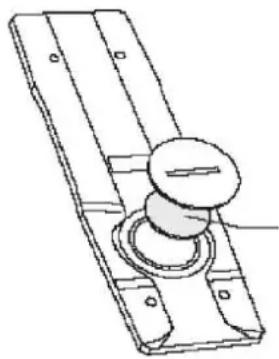

for each press.Dit verlengt de levensduur van de muntcel aanzienlijk. Muntcel van de afstandsbediening: Als de afstandsbediening niet werkt, gebruik dan een gebruik dan een schroevendraaier om de munt te vervangen. Positieve pool

Waarschuwing voor gebruik muntcel: Het niet goed gebruiken van de muntcel kan leiden tot lekkage of breken, gebruik het dus met inachtneming van de volgende instructies:

1. Bevestig de muntcel (+), (-) zoals in bovenstaand figuur

2. Gebruik geen andere muntcel met andere kenmerken.

3. Vervang onmiddelijk de muntcel als het bijna onbruikbaar is geworden.

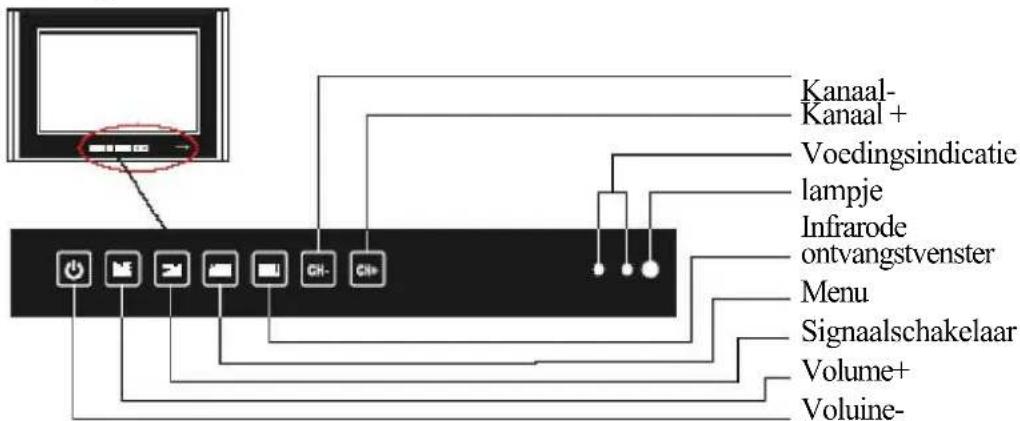

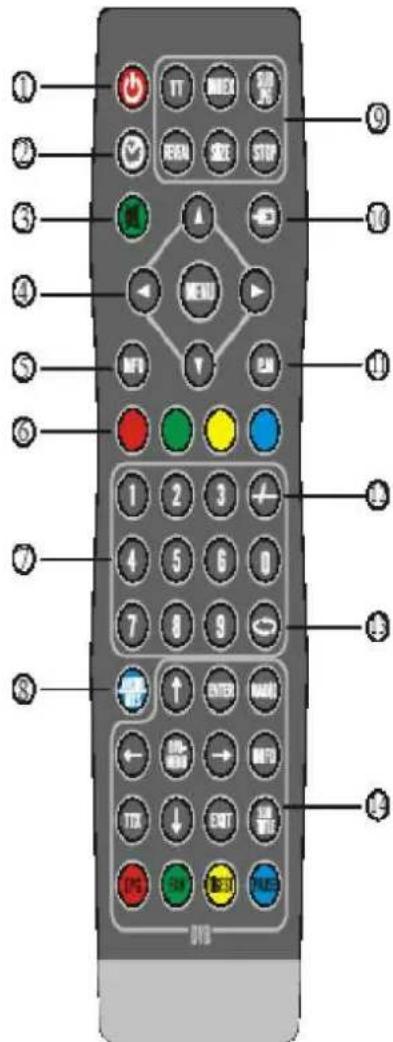

Haal de muntcel eruit zoals in de figuur als het voor een lange periode niet wordt gebruikt. Instructies voor de knopfuncties: Refereert hier aan de knoppen, die de aanraakknoppen zijn voor TV;Voor de afstandsbediening zijn het normale drukknoppen.DVB-T U kunt de TV bedienen met het aanraakpaneel of afstandsbediening. Het gebruiksresultaat is hetzelfde. Het verschil tussen deze twee is: er zijn 7 normale aanraakknoppen op het TV paneel. LCD TV paneel: Dit zijn alle functies op de afstandsbediening. Afstandsbediening: ①.AAN/UIT ; ②.Insteltijd ; ③.Mute ; ④.Cijfertoets combinatie voor TV: : Enter/ Exit OSD instellen ; H het drukken van de toets verandert kanaal of item op het OSD; P deze knop kan het TV volume of item parameters in OSD instellen ; ⑤. Geeft huidige signaalbron en Relevant… ⑥.In teletekst stand, indrukken van de kleuren knop geeft de aangegeven pagina weer ; Kanaal + Voedingsindicatie lampje Infrarode ontvangstvenster Menu Signaalschakelaar Volume+ Voluine- ON/OFF ⑦. 0-9 digitale toetsen ; Kanaal-_____________________________________________________________________ DVB-T

on/off NICAM functie;

Regelingsmodus voor Teletekst functie :

ON/OFF Teletekst: In teletekst stand, druk de INDEX knop voor de indexpagina In teletekst stand, het indrukken van de SUB.PG voor weergave of verlaten van subpagina. In teletekst stand, het indrukken van REVEAL toont het verborgen woord. In teletekst stand, het indrukken van SIZE kan een deel uitvergroten. In teletekst stand, de STOP knop behoudt de huidige pagina.

.Afbeeldingsdisplay modus wisselen.

.Shortcut instellen voor kanaalnummer. Minder dan 10 .

Terug naar het vorige kanaal.

cWisselt DVB-T kanaal OMHOOG/OMLAAG; kies item in DVB-T OSD menu : Verhogen/verminderen DVB-T volume ; verander item parameters in DVB-TOSD menu. : Bevestig de handeling. : Verlaat de parameter instelling en DVB-T OSD menu instelling. : Wisselen tussen Radio en Digitale TV. : Geeft eerreny kanaalinformatie weer : Geeft telekst informatie weerDVB-T : Ondertitelingstoets. :Voorvertoning van programma. : Open/Sluiten favoriete kanaalfunctie. : Geeft ‘9 kanalen ' afbeelding op het scherm weer. : Schermpauze (DVB modus). TV OSD menu instellen Menu bediening Veel TV functies kunnen in het menu ingesteld worden. De aanraaktoets MENU geeft het menu weer zoals in figuur35.Er zijn vijf items, aanraaktoetsen CH+/CH- kunnen rond elk item bewegen ( geeft helder geel weer). Aanraaktoets VOL+/VOL- geeft het submenu weer, de toetsen CH+/CH- kunnen elk item bewegen, de aanraaktoets VOL+/VOL- kan elke item parameter veranderen. Na ok, kan de aanraaktoets MENU het doen terugkeren . De menu instructies zijn als volgt:

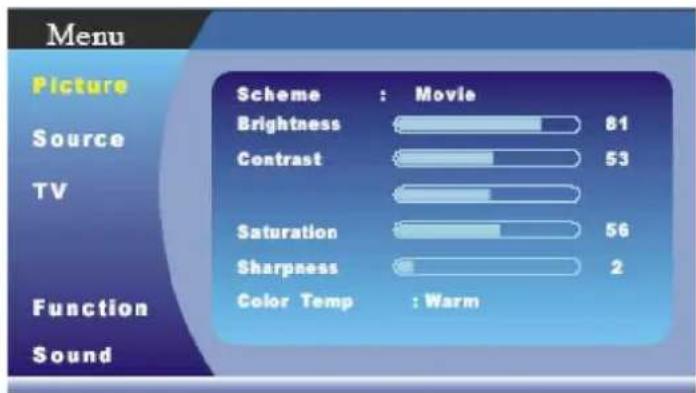

1. Afbeelding instellen: Aanraaktoetsen CH+/CH- kies afbeelding item zoals in

Fig.35, met de aanraaktoetsen VOL+/VOL- gaat u naar een submenu: Schema, Helderheid, Contrast, Tint ,Verzadiging, Scherpte en kleur Temp. Aanraaktoetsen CH+ of CH- kan rond de items bewegen. AanraaktoetsenVOL+ of VOL- kan de item parameters instellen. Na ok, keert u terug met MENU. Fig.352. Bron instellen: Aanraaktoetsen CH-/CH- kies Source (Bron) item zoals in Fig.36, ga met aanraaktoetsen VOL+/VOL- naar het submenu: TV, AV, SCART. Met CH+ of CH-kunt u rond de items bewegen. Met VOL- of VOL- kunt u elke item parameter instellen. Na ok, keert u met aanraaktoets MENU terug naar het menu. Opmerking: deze TV is zonder een VGA signaal ingang.

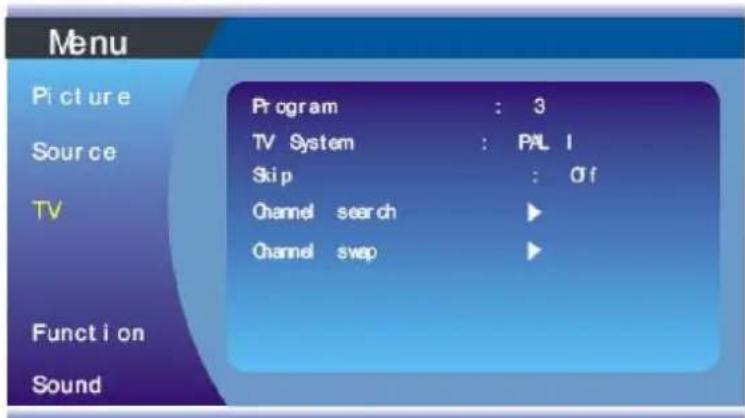

3. Tv instellen: Aanraaktoetsen CH+/CH- kies het TV item zoals in Fig.37A(volgende pagina), dan

aanraaktoets VOL+/VOL- voor het submenu: Programma nr.

Overslaan kanaal zoeken, kanaal wisselen. Met CH+ of CH- kunt u rond de items bewegen. Met VOL+of VOL- kunt u elke item parameter instellen. Na ok, keert u met MENU terug . Bijvoorbeeld, druk CH-verplaats de verlichte balk naar het kanaal zoeken item, en druk VOL+ voor het submenu of kanaal zoeken. Druk CH- om het autozoeken item te bewegen, en druk VOL+ om autozoeken te bedienen. (Zoals in Fig. 3 7B)hfenu

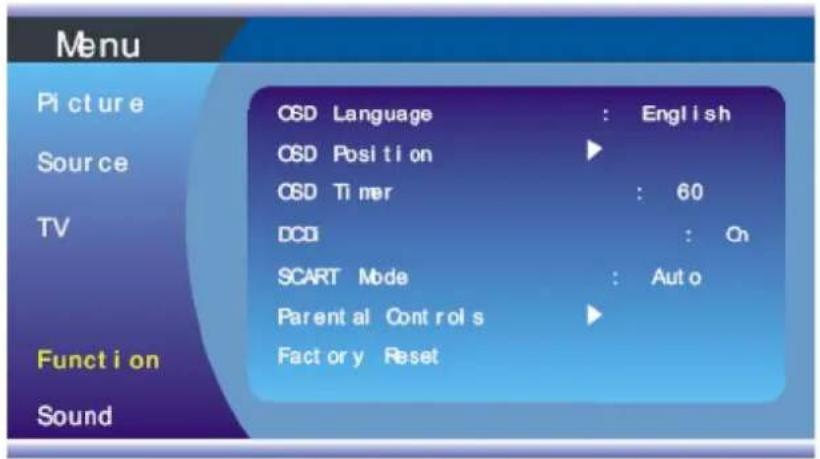

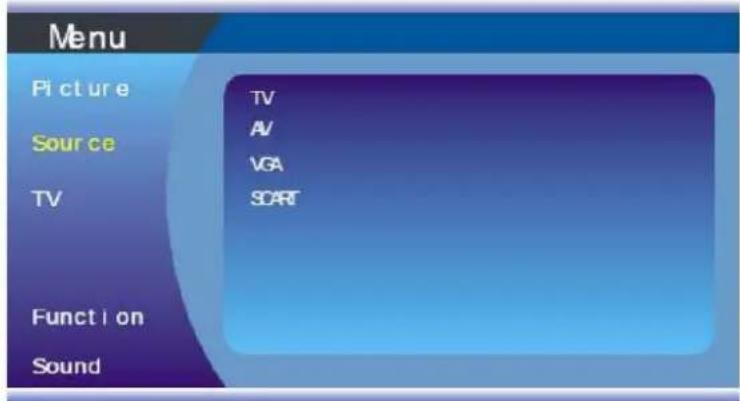

Fig.37A Fig.37B Fig.364. Functie instellen: Aanraaktoetsen CH+/CH- kies Functie items zoals in Fig.38.Dan aanraaktoets VOL+VOL- voor het submenu: OSD taal, OSD positie, OSD timer. DCDI, SCART Modus, Kinderslot, Fabriekinstelling. Met CH- of CH- kunt u rond de items bewegen. Met VOL-+ or VOL- kunt u elke item parameter instellen. Na ok, keert u met de aanraaktoets MENU terug.

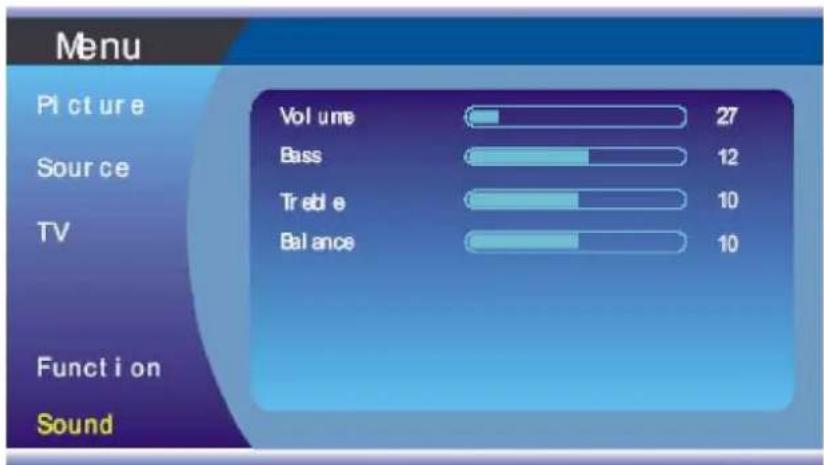

5. Geluid instellen: Aanraaktoetsen CH+/CH- kies het Sound item zoals in Fig.39, dan

aanraaktoets VOL+./VOL- voor het submenu: Volume, Bass. Treble, Balance. Met CH+or CH- kunt u rond de items bewegen. Met VOL+ of VOL- kunt u elke item parameter instellen. Na ok. Keert u met MENU terug. Fig. 39DVB-T OSD menu instellen l. Eerste keer instellen (Geen programmalijst deze keer) Het systeem doet de eerste instelling automatisch wanneer u inschakelt voor de eerste keer of de programma lijst is niet leeg. Volg de scherm instructies. Als u de Eerste keer Installatie wilt doen ,moet u de huidige programmalijst verwijderen of terugzetten naar fabrieksinstellingen in het OSD menu.

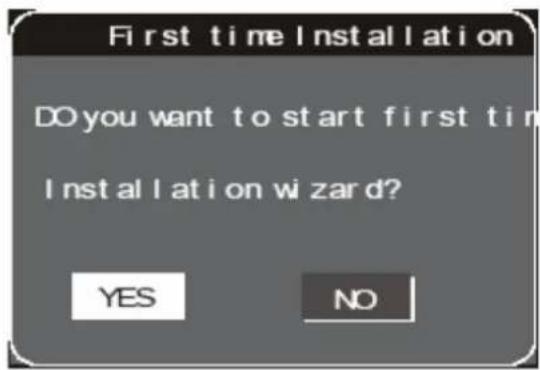

Druk de of knop op de afstandsbediening om de gele balk naar YES of NO menu te verplaatsen, druk dan Enter om te bevestigen YES : Eerste instelling (zoals Fig.41) NO : Stop eerste instelling (zoals Fig.4O) Fi g. 40

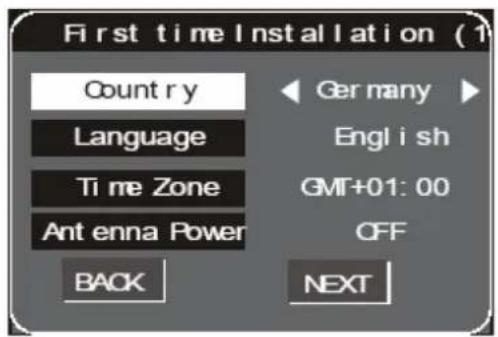

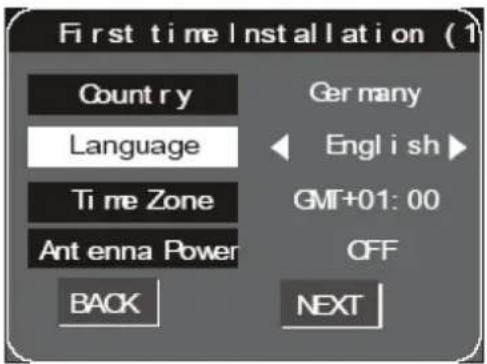

3. Kies het juiste land voor de DTV signaal standaard

Druk of knop op de afstandsbediening om het juiste land te kiezen Druk de of knop om de gele balk te verplaatsen naar ergens anders vanaf het boven menu item naar omlaag, (zoals Fig.42)

Selecteer uw favoriete OSD menu taal. (zoals Fig.43)

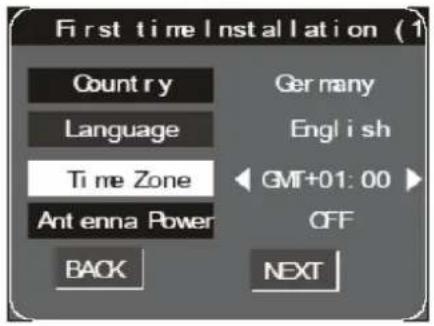

Fig.415. Tijdszone instellen Kies uw huidige tijdsinstelling van uw plaats, (zoals Fig.44)

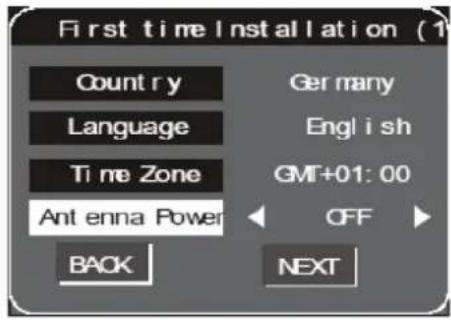

6. Netvoeding voor de antenne of niet

(l)Controleer uw antenne type en bevestig dat het netvoeding nodig heeft of niet . (2)U moet de antenne in ok zetten Voordat u de TV inschakelt. (3)Als de antenne te lang is, Heeft het geen voeding nodig. (4)Als u netvoeding geeft voor een passieve type antenne, kan de TV worden beschadigd. (5)Actieve type antenne, gebruik de Voeding voor de versterker, de antenne heeft dan meestal een goede signaalsterkte ON :Levert voeding aan de antenne . OFF: schakelt voeding uit, (zoals Fig.45) BACK : Keert terug naar laatste pagina menu. NEXT : Gaat naar volgende pagina menu, (zoals Fig .46)

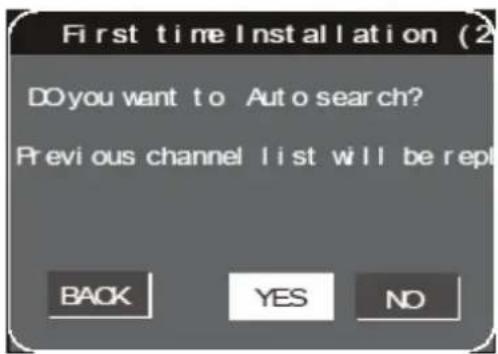

7. Autozoeken voor programma scannen

BACK : Keert terug naar laatste paginamenu. YES : Verwijdert programmalijst doet dan autozoeken programma zoeken NO : Stopt autozoeken en keert terug naar laatste pagina menu, (zoalsFig.47)

Fig. 47 Fi g. 45 Fig. 46Geeft het proces van autozoeken weer. (Zoals Fig.48) Programmalijst (zoals Fig.49}

(1) Druk de DVB - Menu knop om het hoofdmenu op te roepen (2) Druk of knop om de gele verlichte balk naar het menu item te verplaatsen dat u wilt instellen. {3) Druk de ' knop voor het

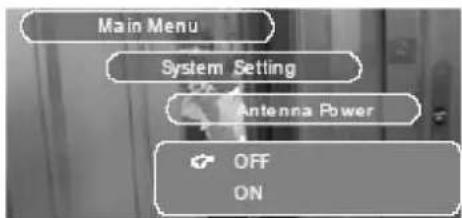

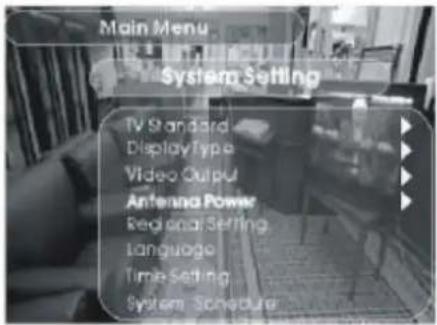

Zoeken is beeindigd, slaat nu op. (zoals Fig.50) Fig.51 Fig.52 instellingsitem.(zoals Fig.52)Stap2. (4)Druk or of om de gele verlichte balk naar het Antenne Power menu item te verplaatsen. (5)Druk de knop voor het Antenne Power menu om de voeding in te stellen voor de antenne of niet.(zoals Fig.53) Stap3. (6)ON : Levert voeding aan de antenne. OFF : Schakelt voeding naar antenne uit. (7)Na het indrukken van de OK knop om de bediening te bevestigen, zal de OSD het Systeem instellingsmenu verlaten. (zoals Fig. 54)

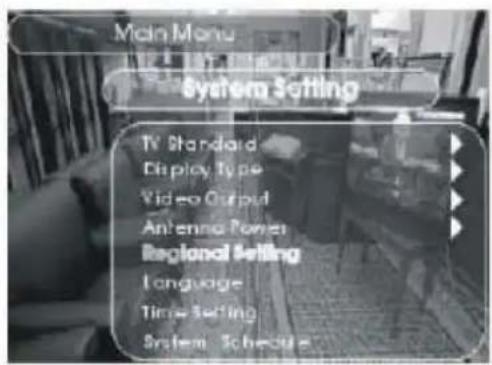

Fig.53 Fig.54Stap 4. (8) Stel de regio die u wilt gebruiken in met de DVB-T functie, {zoals Fig.55)

Stap 5. (9) Stel het land in (DVB-T standaard) waar u wilt de DVB-T functie gebruiken, (zoals Fig. 56)

Fig.57 Fig.55 Fig.56Stap7. (11)U kunt het programma zoeken veranderen nadat u het 4 cijferige paswoord heeft ingevoerd (cijfers en letters). Het orginele paswoord is 0000. (zoals Fig.58) Stap 8. (12)U kunt het programma handmatig zoeken.Als u bekend bent met de DVB-T functie, (zoals Fig. 59) Stap9. (13)Bereid het autozoeken voor. Druk het OK menu item om te beginnen, (zoals Fig.60)

Fig. 58 Fig. 59 Fig. 60 Stap l0. (14) Yes, verwijdert de vorige kanalenlijst en begint opnieuw te zoeken. No, slaat de vorige lijst op.(zoals Fig.61) Stap ll. (15) Automatisch zoeken (zoals Fig. 62)

(16)Kanalenlijst. (zoals Fig.63) Fig.63 Fig.58 Fig. 59 Fig.60 Fig.61 Fig. 62Stap 13. (17)Slaat op na zoeken, (zoals Fig.64) Fig. 64

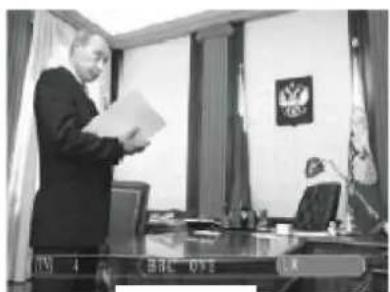

Kiest programma dat u wilt zien (zoals Fig.65)

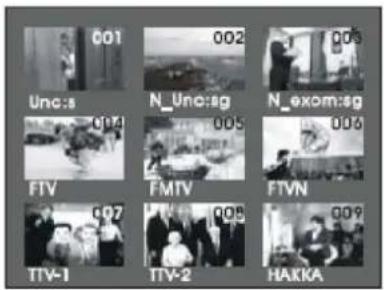

10.Stelt programma in (kanaal) serie nummer. Gaat naar programma (kanaal )serienummer om het TV kanaal te wisselen dat u wilt zien, (zoals Fig.66) Fig.65 Fig.6611 .Negen kanalen voorvertoning Druk Om om de negen kanalen voorvertoning in te stellen, u kunt het geschikte TV kanaal instellen, (zoals Fig.67)

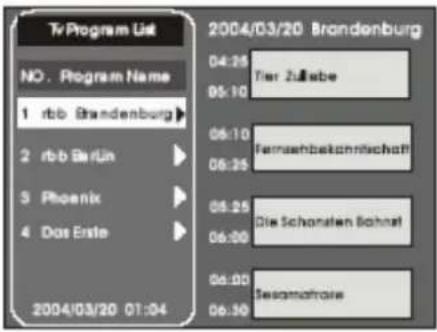

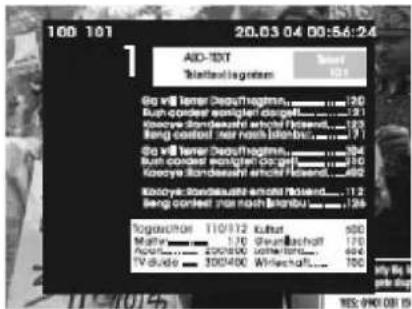

U kunt de Teletekst informatie weergeven nadat u de knop heeft ingedrukt,als de inhoud Teletekst informatie bevat. (zoals Fig.68) Fig.6813. Programma weergave tijdslist Druk voor de programma weergave. Druk knop om de programma lijst weer te geven. Druk or of oom de gele balk te bewegen naar de programmalijst.

Druk knop om terug te keren naar een hoger niveaumenu, (zoals Fig.69)

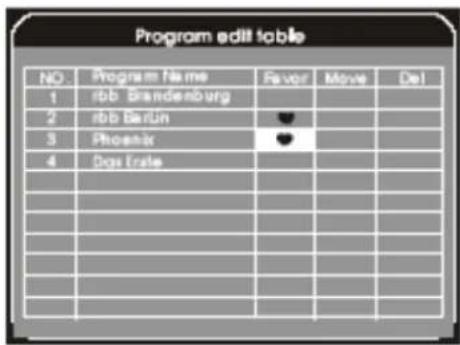

14. Programma bewerken Favoriet functiekanaal.

Druk o om de favoriete kanaalfunctie te openen of te sluiten. Beweeg de gele verlichte balk naar het kanaal en druk dan om uw favoriet teken in te stellen of te verlaten. Het systeem slaat uw instellingen op. Programma(kanaall) verwijderen .U kunt het programma(kanaal) kanaal niet vinden als u de Delete functie gebruikt. U kunt het programma(kanaal ) vinden na het zoeken (zoals Fig.71)

15. Programma sorteren (kanaal)

U kunt het programma sorteren (kanaal) naar gelang hun naam, Service ID en kanaalnr . Druk om terug te keren naar het vorige niveau menu totdat de TV het programma beeld weergeeft, (zoals Fig. 72) Fig.69 Fig.71 Fig. 7216. Kinderslot Gebruik de Parental Control functie om de toegang naar de TV te blokkeren met een 4-cijferige code (PIN). Uw kinderen kunnen het programma dat u heeft vergrendeld niet kiezen. U kunt het programma oproepen na het invoeren van de juiste PIN. De originele PIN is 8888. (zoals Fig. 73)

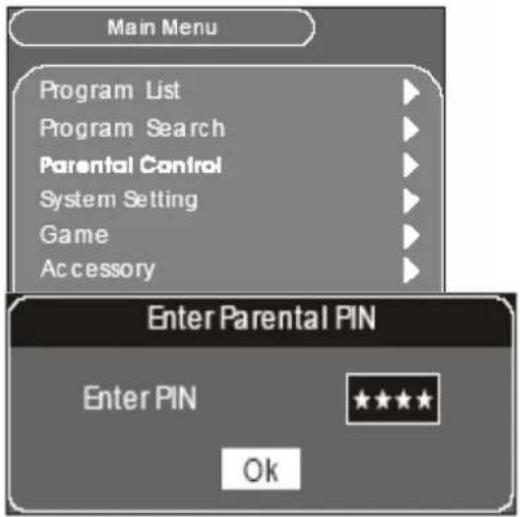

17. Voer het paswoord in(PEN) (zoals

18. Open /Sluiten Kinderslot functie

(Zoals Fig.75) ON: Kinderslotfunctie open. OFF: Kinderslotfunctie gesloten.

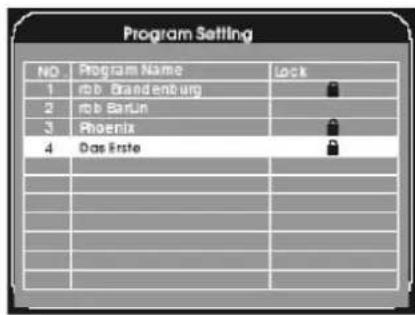

19. Kies het programma (kanaal) dat u wilt

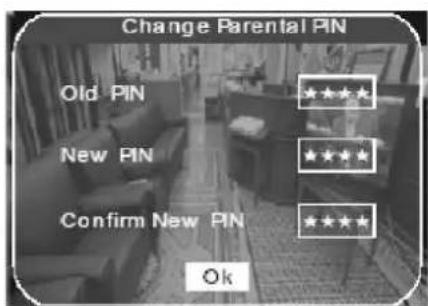

Fig. 7621. PIN opwaarderen (zoals Fig.78)

ON : Levert voeding aan actieve antenne. OFF : schakelt voeding naar antenne uit Als u actieve antenne naar DVB-T module toepast, moet u de (ON) voeding gebruiken voor een goede signaalkwaliteit. Als u passieve antenne naar DVB-T module toepast. Moet u de voeding ( OFF)uitschakelen.(zoals Fig.8l)

25. Audio (geluid) Taal instellen

Audio taal hangt af van uw RF signaal van het TV station. Als het programma geen multitalen ondersteunt, zet het TV systeem de audio geluidstaal automatisch. De OSD talen bevat Engels, Duits, italiaans, Spaans. Portugees en Nederlands (Fig.82) Fig. 81 Fig.78 Fig.79 Fig.80 Fig.8226. Instellen huidige datum en tijd(zoals Fig.83)

27. Zet de slaaptijd in

U kunt de slaaptijdperiode inschakelen nadat de TV automatisch naar de wachtstatus wisselt (zoals Fig.S4) Inactief : Start Actief : Stop

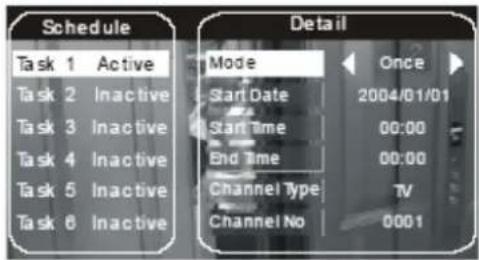

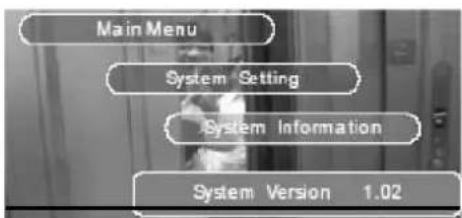

Modus: Once-Elke keer Daily-Elke dag Weekly-Elke week Fig.84 28.Systeem Informatie. Geeft systeem ontwerpversie weer version. Dit kunt u niet veranderen.(zoals Fig.85) Fig.85 29 .Fabrieksinstellingen terugzetten Als u de systeeminstellingen mengt, kunt u de fabrieksstandaar gebruiken voor de originele fabrieksinstellingen .U moet de juiste PIN hiervoor invoeren .(zoals Fig.86) 30.Systeem updaten Deze functie is alleen voor een technikus om de systeem firmware te updaten, (zoals Fig. 8 7)

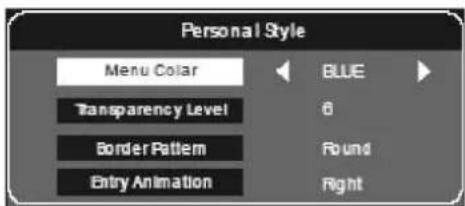

Fig.86 31 Persoonlijke stijlmenu instellen U kunt het OSD menu zelf instellen. (zoals Fig.88) Fig.87 Fig.88TV specificaties: TV model TVB-1900 Kleurensysteem PAL. SECAM, NTSC Geluidssysteem PAL-I, B/G, D/K ; SECAM-L, D/K, B/G, L1 Audio Uitgangsvermogen Ongeveer 2x3W Ingangs voltage 12VDC/4.0A adaptor/AC 110~240V 50/60Hz Verbruik stand-by <4.5W Voedingsverbruik Ongeveer 30W Afmetingen (WxHxD) 513 x 351.4 x 75mm Nettogewicht 6Kgs Werkomgeving 0°C -40°C
