BEDIENUNGSANLEITUNG MS 61 GRAEF

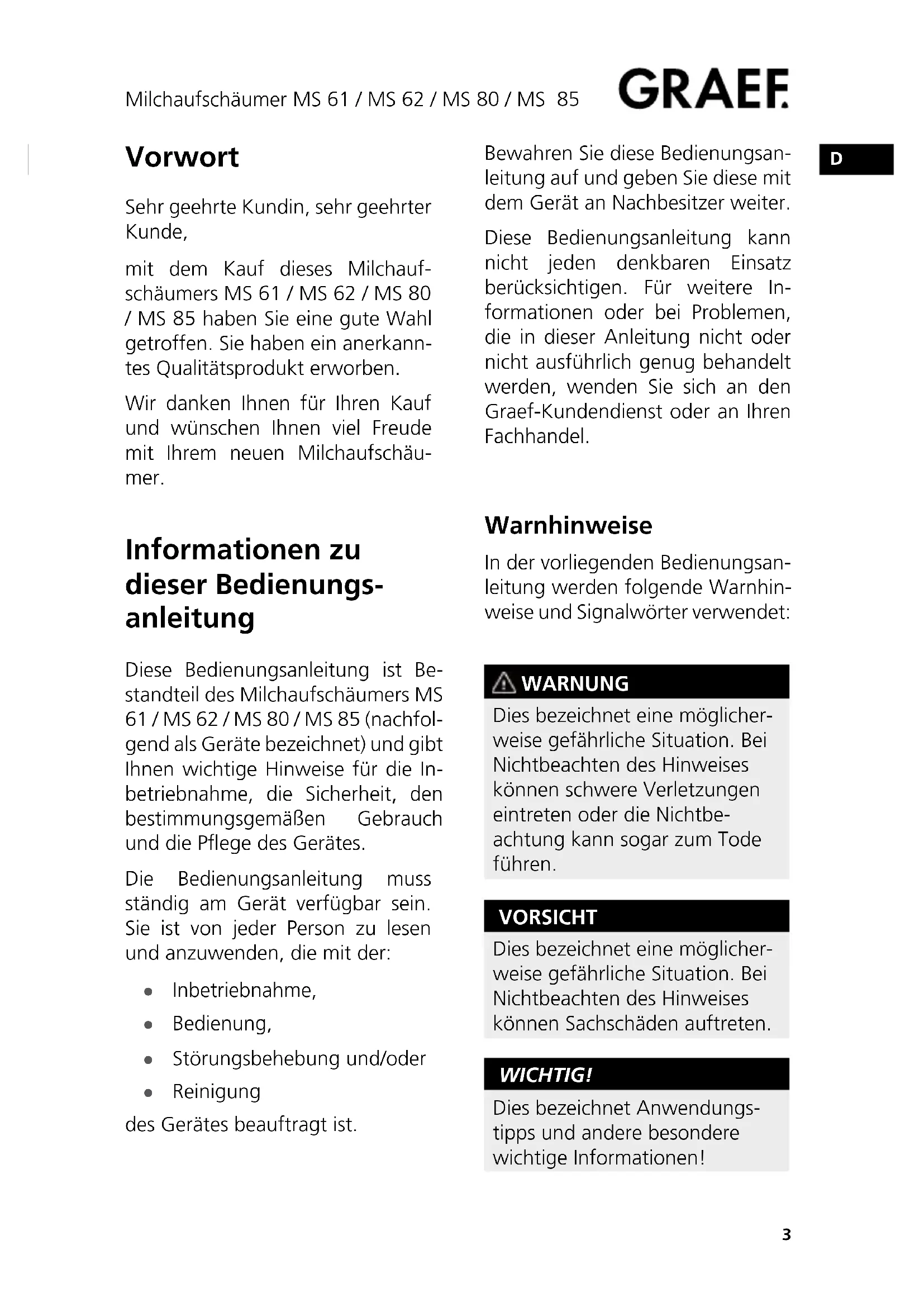

Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, mit dem Kauf dieses Milchauf- schäumers MS 61 / MS 62 / MS 80 / MS 85 haben Sie eine gute Wahl getroffen. Sie haben ein anerkann- tes Qualitätsprodukt erworben. Wir danken Ihnen für Ihren Kauf und wünschen Ihnen viel Freude mit Ihrem neuen Milchaufschäu- mer. Informationen zu dieser Bedienungs- anleitung Diese Bedienungsanleitung ist Be- standteil des Milchaufschäumers MS 61 / MS 62 / MS 80 / MS 85 (nachfol- gend als Geräte bezeichnet) und gibt Ihnen wichtige Hinweise für die In- betriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pege des Gerätes. Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der: ● Inbetriebnahme, ● Bedienung, ● Störungsbehebung und/oder ● Reinigung des Gerätes beauftragt ist. Bewahren Sie diese Bedienungsan- leitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter. Diese Bedienungsanleitung kann nicht jeden denkbaren Einsatz berücksichtigen. Für weitere In- formationen oder bei Problemen, die in dieser Anleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an den Graef-Kundendienst oder an Ihren Fachhandel. Warnhinweise In der vorliegenden Bedienungsan- leitung werden folgende Warnhin- weise und Signalwörter verwendet: WARNUNG Dies bezeichnet eine möglicher- weise gefährliche Situation. Bei Nichtbeachten des Hinweises können schwere Verletzungen eintreten oder die Nichtbe- achtung kann sogar zum Tode führen. VORSICHT Dies bezeichnet eine möglicher- weise gefährliche Situation. Bei Nichtbeachten des Hinweises können Sachschäden auftreten. Wichtig! Dies bezeichnet Anwendungs- tipps und andere besondere wichtige Informationen! DMilchaufschäumer MS 61 / MS 62 / MS 80 / MS 85

Bestimmungsgemäße Verwendung Dieses Gerät ist nicht für den ge- werblichen Gebrauch bestimmt. Benutzen Sie dieses Gerät nur in geschlossenen Räumen zum Auf- schäumen von Milch. Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwen- dungen verwendet zu werden, wie beispielsweise:

• in Mitarbeiterküchen für Läden und Büros;

• in landwirtschaftlichen Anwesen;

• von Gästen in Hotels, Motels und anderen Wohneinrichtungen;

• in Frühstückspensionen. Wichtig! ► Gebrauch nur in haushalts- ähnlicher Anwendung!

Eine andere oder darüber hinaus- gehende Benutzung gilt als nicht bestimmungsgemäß. VORSICHT Gefahr durch nicht bestimmungs- gemäße Verwendung! Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen. ► Das Gerät ausschließlich bestim- mungsgemäß verwenden. ► Die in dieser Bedienungs- anleitung beschriebenen Vorgehensweisen einhalten. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungs- gemäßer Verwendung sind ausge- schlossen. Das Risiko trägt allein der Betreiber. Haftungsbeschränkung Alle in dieser Bedienungsanleitung enthaltenen technischen Informa- tionen, Daten und Hinweise für die Installation, den Betrieb und die Pege entsprechen dem letz- ten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser An- leitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund: ● Nichtbeachtung der Anleitung ● Nicht bestimmungsgemäßer Verwendung

Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 © Gebr. Graef GmbH & Co. KG - 02 ● Unsachgemäßer Reparaturen ● Technischer Veränderungen ● Verwendung nicht zugelassener Ersatzteile Übersetzungen werden nach bes- tem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler. Verbindlich bleibt allein der ursprüngliche deutsche Text. Kundendienst Sollte es vorkommen, dass Ihr Graef-Gerät einen Schaden hat, wenden Sie sich bitte an Ihren Fachhändler oder an den Graef- Kundendienst. Gebr. Graef GmbH & Co. KG Kundendienst Donnerfeld 6 59757 Arnsberg Tel: 02932-9703-688 Fax: 02932-9703-90 Email: service@graef.de Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vor- geschriebenen Sicherheitsbestim- mungen. Ein unsachgemäßer Ge- brauch kann jedoch zu Personen- und Sachschäden führen. Gefahr durch elektrischen Strom WARNUNG Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Span- nung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden: ► Benutzen Sie das Gerät nicht, wenn das Stromkabel oder der Stecker beschädigt ist. ► Lassen Sie vor der Weiter- benutzung des Gerätes eine neue Anschlussleitung durch den Graef-Kundendienst oder einer autorisierten Fachkraft installieren. ► Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. ► Niemals unter Spannung ste- hende Teile berühren. Diese können einen elektrischen Schlag verursachen oder sogar zum Tode führen.

Grundlegende Sicherheitshinweise Beachten Sie für einen sicheren Umgang mit dem Gerät die folgen- den Sicherheitshinweise: ■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden am Gehäuse, dem Anschlusskabel und -ste- cker. Nehmen Sie ein beschädig- tes Gerät nicht in Betrieb. ■ Reparaturen dürfen nur von einem Fachmann oder vom Graef-Kundendienst ausgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer ent- stehen. Zudem erlischt der Ga- rantieanspruch. ■ Eine Reparatur des Gerätes wäh- rend der Garantiezeit darf nur vom Graef-Kundendienst vorge- nommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. ■ Defekte Bauteile dürfen nur ge- gen Original-Ersatzteile ausge- tauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen er- füllen werden. ■ Dieses Gerät ist nicht da- für bestimmt durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähig- keiten oder mangels Erfahrung und/oder mangels Wissen be- nutzt zu werden, es sei denn sie werden durch eine für ihre Sicherheit zuständige Person be- aufsichtigt oder erhielten von ihr Anweisungen wie das Gerät zu benutzen ist. ■ Kinder sollten beaufsichtigt wer- den, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ■ Verwenden Sie das Gerät nur in Verbindung mit der mitgeliefer- ten Basisstation. ■ Die Zuleitung immer am An- schlussstecker aus der Steckdose ziehen, nicht am Anschlusskabel. ■ Tragen Sie das Gerät nicht am Anschlusskabel. ■ Benutzen Sie das Gerät nur im aufrechten Zustand, nehmen Sie das Gerät niemals in Betrieb, wenn es auf der Seite oder ver- kehrt herum liegt. ■ Das Gerät ist nicht dazu bestimmt mit einer externen Zeitschaltuhr oder einer separaten Fernsteue- rung verwendet zu werden. ■ Beim Öffnen des Deckels ist be- sondere Vorsicht geboten, da der Inhalt des Behälters heraussprit- zen kann. ■ Bewegen Sie das Gerät nicht, während es eingeschaltet ist. Während der Bewegeung kann heiße Flüssigkeit aus dem Gerät austreten. ■ Lassen Sie das Grät vor jeder Rei- nigung abkühlen. Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85

© Gebr. Graef GmbH & Co. KG - 02 Inbetriebnahme Sicherheitshinweise VORSICHT Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten! Beachten Sie die folgenden Sicherheitshinweise um Gefahren zu vermeiden: ► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. ► Beachten Sie die Hinweise zu den Anforderungen an den Aufstellort sowie zum elektri- schen Anschluss des Gerätes um Personen- und Sachschä- den zu vermeiden. Lieferumfang und Transportinspektion Das Gerät wird standardmäßig mit folgenden Komponenten geliefert: ● Milchaufschäumer (Basisstation und Behälter mit Deckel) ● Quirl für heißen Milchschaum ● Quirl für kalten Milchschaum ● Löffel ● Bedienungsanleitung Wichtig! ► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ► Melden Sie eine unvollstän- dige Lieferung oder Schäden infolge mangelhafter Verpa- ckung oder durch Transport sofort dem Spediteur und dem Lieferanten. Auspacken Zum Auspacken des Gerätes ge- hen Sie wie folgt vor: Entnehmen Sie das Gerät aus dem Karton. Entfernen Sie alle Verpackungs- teile. Entfernen Sie eventuelle Auf- kleber an dem Gerät (nicht das Typenschild entfernen). Entsorgung der Verpackung Die Verpackung schützt das Gerät vor Transportschäden. Die Ver- packungsmaterialien sind nach umweltverträglichen und ent- sorgungstechnischen Gesichts- punkten ausgewählt und deshalb recycelbar. Die Rückführung der Verpackung in den Materialkreislauf spart Roh- stoffe und verringert das Abfallauf- kommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Ver- wertungssystem »Grüner Punkt«. Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 7DD Wichtig! ► Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Ga- rantiefall ordnungsgemäß verpacken zu können. Anforderungen an den Aufstellort Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Auf- stellort folgende Voraussetzungen erfüllen: ■ Das Gerät muss auf einer festen, achen, waagerechten, rutsch- festen und hitzebeständigen Un- terlage mit einer ausreichenden Tragkraft aufgestellt werden. ■ Wählen Sie den Aufstellort so, dass Kinder nicht an heiße Ober- ächen des Gerätes gelangen können. ■ Das Gerät ist nicht für den Ein- bau in einer Wand oder einem Einbauschrank vorgesehen. ■ Stellen Sie das Gerät nicht in ei- ner heißen, nassen oder feuch- ten Umgebung auf. ■ Die Steckdose muss leicht zu- gänglich sein, so dass das Strom- kabel notfalls leicht abgezogen werden kann. Elektrischer Anschluss Für einen sicheren und fehlerfrei- en Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten: ■ Vergleichen Sie vor dem An- schließen des Gerätes die An- schlussdaten (Spannung und Fre- quenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft. ■ Die Steckdose muss mindes- tens über einen 10A-Sicherungs- schutz- schalter abgesichert sein. ■ Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über heiße Flächen oder scharfe Kanten verlegt wird. ■ Das Anschlusskabel darf nicht straff gespannt sein. ■ Die elektrische Sicherheit des Ge- rätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem an- geschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zwei- felsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch einen fehlenden oder unter- brochenen Schutzleiter verursacht werden. Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 8DD © Gebr. Graef GmbH & Co. KG - 02 Vor dem Erstgebrauch Vor der ersten Verwendung das Gerät wie im Kapitel Reinigung und Pege beschrieben reinigen. Aufbau und Funktion Gesamtübersicht

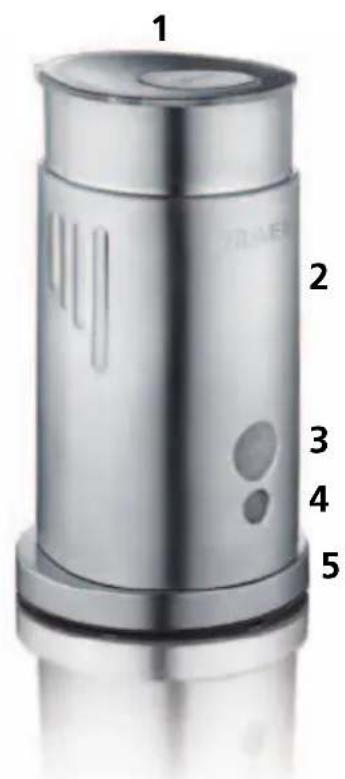

1) Transparenter Deckel

2) Doppelwandiger Behälter

3) Startknopf für heißen Milchschaum

4) Startknopf für kalten Milchschaum

5) Basisstation mit Kabelaufwicklung

6) Quirl für warmen Milchschaum

7) Quirl für kalten Milchschaum

Technische Daten Abmessungen (L x B x H) 10 x 10 x 19,2 cm Betriebsspannung 230 V Leistungsaufnahme 400 W Gehäuse Edelstahl, Kunststoff weiß (MS 61) Edelstahl, Kunststoff schwarz (MS 62) Edelstahl matt (MS 80) Edelstahl glänzend (MS 85) Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 10 x 10 x 19,2

Leistungsmerkmale ● Doppelwandiger Edelstahlbehälter (MS 80 / MS 85) ● Innenbehälter aus Edelstahl mit Kunststoffummantelung (MS 61 / MS 62) ● Einfache Zubereitung von heißem Milchschaum ca. 100 - 120 ml, 2 Tassen ● Einfache Zubereitung von kaltem Milchschaum ca. 150 - 180 ml, 3 Tassen ● 360° Zentralkontakt ● Startknopf für heißen Milchschaum ● Startknopf für kalten Milchschaum ● Automatische Abschaltung ● Transparenter Deckel mit Abdichtung ● Kontrolllampe ● Innenliegende Füllmengenanzeige Ersatzteile Für dieses Gerät sind folgende Ersatzteile lieferbar: ● Quirl für kalten Milchschaum ● Quirl für warmen Milchschaum ● Löffel ● Transparenter Deckel mit Abdichtung Wenden Sie sich an den Kunden- dienst, wenn Sie Ersatzteile zu Ihrem Gerät benötigen. Bedienung und Betrieb In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des Gerätes. Sicherheitshinweise VORSICHT Beachten Sie die folgenden Sicherheitshinweise um Gefahren und Sachschäden zu vermeiden: ► Niemals drehende Teile des Gerätes berühren. ► Keine Gegenstände oder Körperteile in das laufende Gerät stecken. ► Während des Betriebes das Gerät nicht unbeaufsichtigt lassen. ► Stellen Sie den Behälter nicht in die Mikrowelle oder den Backofen. ► Befüllen Sie das Gerät nur bis zur jeweiligen Markierung. Bei zu großer Füllmenge kann heiße Flüssigkeit aus dem Edelstahlbehälter austreten. Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 10D © Gebr. Graef GmbH & Co. KG - 02 WICHTIG! ► Die Zubereitung kann nicht manuell unterbrochen werden. ► Ziehen Sie bei unbeabsichtig- ter Funktion den Netzstecker aus der Steckdose oder heben Sie den Edelstahlbehälter von der Basisstation ab. ► Lassen Sie zwischen zwei Verwendungen das Gerät abkühlen. Milchschaum zubereiten Schließen Sie das Gerät an das Stromnetz an: Nehmen Sie den Deckel ab und setzen Sie den Quirl für warmen oder kalten Milchschaum ein. Füllen Sie die gewünschte Menge Milch in den Behälter. WICHTIG! ► Beachten Sie die Max-Mar- kierung. Füllen Sie nicht mehr Milch in den Behälter hinein. Aufgeschäumte Milch dehnt sich aus und führt bei zu gro- ßer Füllmenge zum Überlau- fen des Behälters. ► Das obere Ende des Quirls sollte noch erkennbar sein. Setzen Sie den Deckel auf den Behälter. Starten Sie die Zubereitung durch drücken des entsprechen- den Einschalttasters. Die LED leuchtet so lange das Gerät ar- beitet. WICHTIG! ► Die Zubereitung stoppt je nach Füllmenge automatisch nach ca. 60 - 90 Sekunden. Öffnen Sie den Deckel nach Be- endigung der Zubereitung und nehmen Sie ihn nach oben ab. Gießen oder schöpfen Sie den Milchschaum in das Trinkgefäß um. Nach Verwendung das Gerät wie im Kapitel Reinigung und Pege beschrieben reinigen. Tipps: Wenn Sie kalten, festen Milch- schaum erhalten möchten, setzen Sie den Quirl für heißen Milch- schaum ein und drücken Sie den Startknopf für kalten Milchschaum. Wenn Sie einen kalten Milch- schaum erhalten möchten der leicht sehmig ist, dann setzten Sie den Quirl für kalten Milchschaum ein und drücken Sie den Startknopf für kalten Milchschaum. Milch erwärmen Das Erwärmen von Milch unter- scheidet sich in folgenden Punkten von der Zubereitung von Milch- schaum: Entfernen Sie den Quirl für Milchschaum. Füllen Sie die gewünschte Men- Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 11D ge Milch in den Behälter. Wichtig! ► Beachten Sie die Max- Markierung. Die restlichen Arbeitsschritte sind identisch zur Zubereitung von heißem Milchschaum. Reinigung und Pege In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pege des Gerätes. Sicherheitshinweise VORSICHT Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen: ► Schalten Sie das Gerät vor dem Reinigen aus und ziehen Sie den Netzstecker aus der Steckdose. ► Lassen Sie das Gerät vor jeder Reinigung abkühlen. ► Benutzen Sie keine aggres- siven oder scheuernden Reinigungsmittel und keine Lösungsmittel. ► Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab. ► Tauchen Sie den Gerätesockel, den Behälter, das Anschlußka- bel oder den Anschlußstecker niemals in Wasser oder andere Flüssigkeiten. ► Reinigen Sie das Gerät, oder Teile davon nicht im Geschirr- spüler. Reinigung ■ Reinigen Sie die Außenächen des Gerätes mit einem weichen, angefeuchteten Tuch. Bei starker Verschmutzung kann ein mil- des Reinigungsmittel verwendet werden. ■ Den Behälter nach Gebrauch mit heißem Wasser ausspülen. Bei hartnäckiger Verschmutzung im Inneren des Kruges diesen mit einer Seifenlöung auswaschen und gut ausspülen. Verwenden Sie ein weiches Tuch, um die An- tihaftbeschichtung nicht zu be- schädigen. Störungsbehebung Sicherheitshinweise VORSICHT Beachten Sie die folgenden Si- cherheitshinweise um Gefahren und Sachschäden zu vermeiden: ► Reparaturen an Elektrogerä- ten dürfen nur von Fachleu- ten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Repara- turen können erhebliche Ge- fahren für den Benutzer und Schäden am Gerät entstehen. Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 12D © Gebr. Graef GmbH & Co. KG - 02 Störungsursachen und -behebung Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen: Fehler Mögliche Ursache Behebung Die Kontrolleuchte leuchtet nach dem Einschalten nicht. Stecker nicht eingesteckt. Stecker einstecken. Temperaturüber- wachung hat angesprochen. Gerät abkühlen lassen. Milch tritt am Deckel aus. Füllmenge zu groß. Füllmenge reduzieren. Dichtungsring fehlt oder ist verschmutzt. Dichtungsring reinigen und einsetzen. Deckel nicht richtig aufgesetzt. Deckel so aufsetzen, dass dieser hörbar einrastet. Wichtig! ► Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst. Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 13D Entsorgung Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an ei- nem Sammelpunkt für das Recycling von elektronischen Haus- haltsabfall entsorgt werden. Das Symbol auf dem Produkt und in der Gebrauchsanleitung weist darauf hin. Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofichen Verwertung oder ande- ren Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Ent- sorgungsstelle. Garantie 2 Jahre Garantie Für dieses Produkt übernehmen wir beginnend vom Verkaufs- datum 24 Monate Herstellergarantie für Mängel, die auf Fer- tigungs- und Werkstofffehler zurückzuführen sind. Ihre ge- setzlichen Gewährleistungsansprüche nach § 439 ff. BGB-E bleiben von dieser Regelung unberührt. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind sowie Mängel, welche die Funk- tion oder den Wert des Gerätes nur geringfügig beeinussen. Weitergehend sind Transportschäden, soweit wir dies nicht zu verantworten haben, vom Garantieanspruch ausgeschlossen. Für Schäden, die durch eine nicht von uns oder eine unserer Vertretungen durchgeführte Reparatur entstehen, ist ein Ga- rantieanspruch ausgeschlossen. Bei berechtigten Reklamatio- nen werden wir das mangelhafte Produkt nach unserer Wahl reparieren oder gegen ein mängelfreies Produkt austauschen. Milchaufschäumer MS 61 / MS 62 / MS 80 / MS 85 14EN © Gebr. Graef GmbH & Co. KG - 02 Milk frother MS 61 / MS 62 / MS 80 / MS 85
