BEDIENUNGSANLEITUNG Vivo V 10 GRAEF

Arbeiten / Operation

Reinigung/Messer / Cleaning/Blade

Schlitten abnehmen / Carriage removal

Technische Daten / Technical details

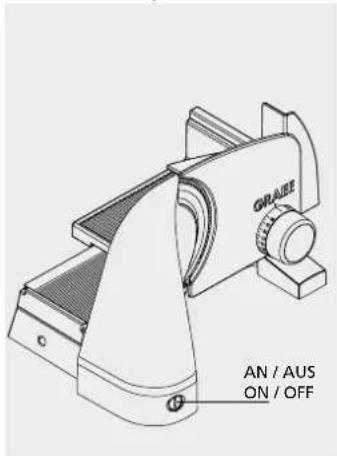

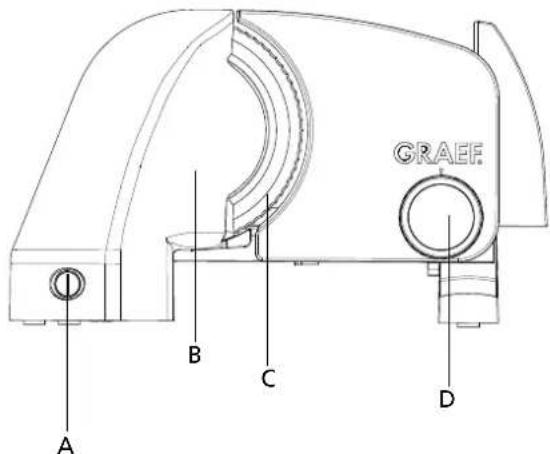

A Ein-/Ausschalter

B Gehause

C Schneidmesser

D Drehknopf zur Schnittstärkeneinstellung

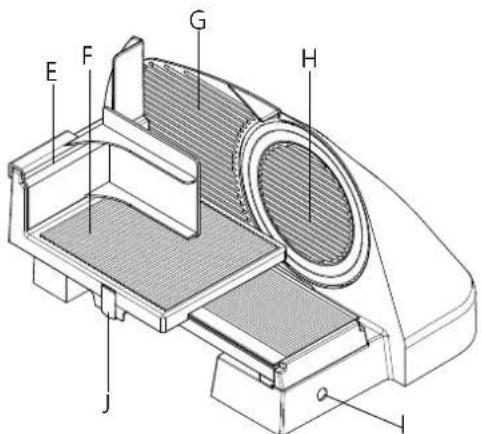

E Restehalter

F Schlitten

G Anschlagplatte

H Messerabdeckplatte

I Kabelfach

J Schlittenriegel

Technische Daten:

Arbeitsbereich: (LxBxH)

Vivo V 10

367× 293× 235mm

Vivo V 20

376 × 301 × 247 mm

Schnittsträke: 0 - 20 mm

Schnitthöhe: 143 mm

Schnittlänge: 235 mm

Betriebsspannung: 230 Volt

Leistung 88 Watt,

max. 170 Watt

A On-Off switch

B Housing

C Blade

Sicherheitshinweise 6
Auspacken. 8
Anforderungen an den Aufstellort. 8
Gefahrenquellen 9
Kindersicherung 9
Kurzzeitbetrieb 9
Schneidgut 9
Schneiden 9
Restehalter. 10
Reinigung 10
Messerabnahme 10
Schlitten 11
Problembehandlung 12
Entsorgung 60
Motorgarantine 60

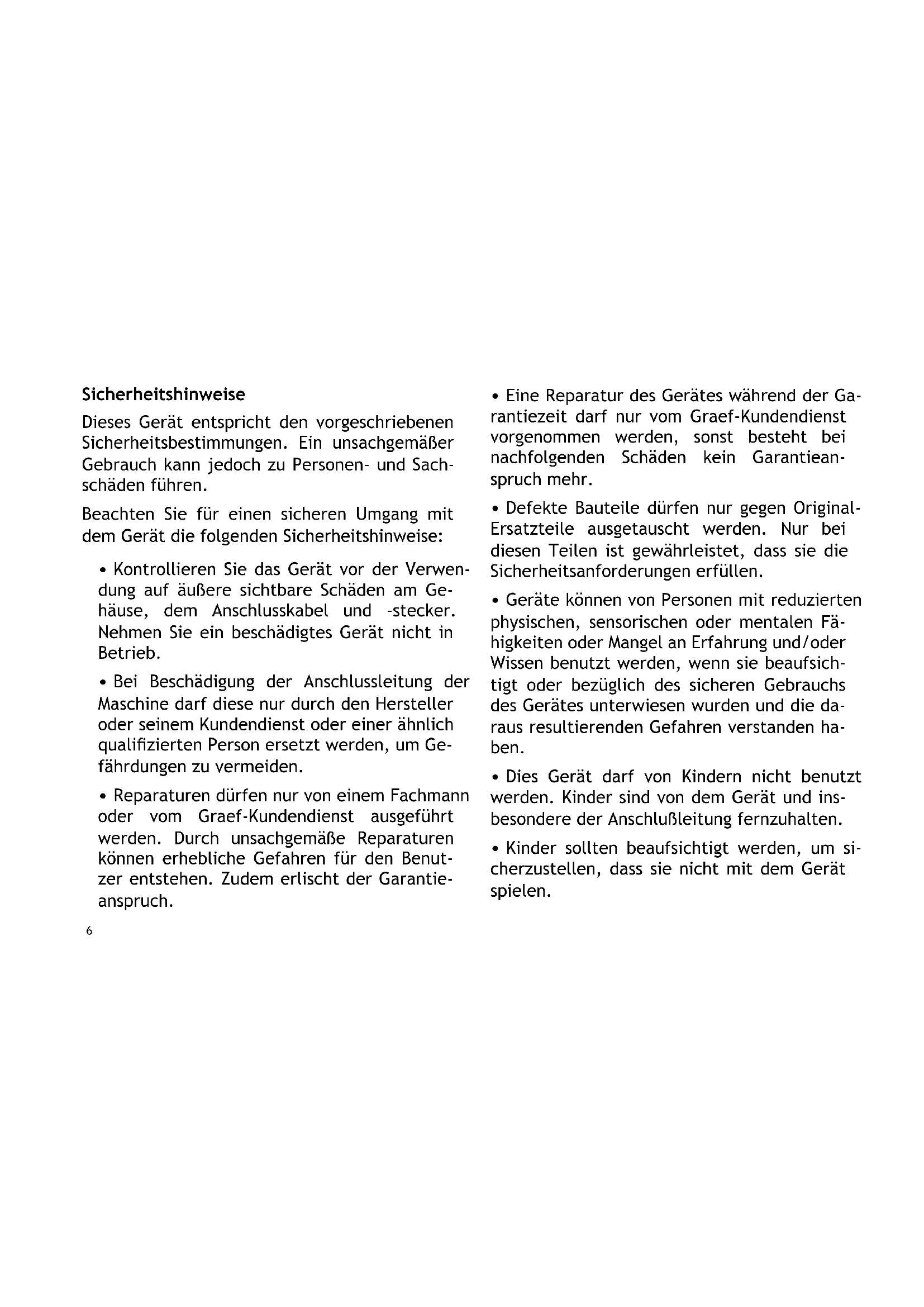

Sicherheitshinweise

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßiger Gebrauch kann jedoch zu Personen- und Sachsen führen.

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

• Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden am Gehäuse, dem Anschlusskabel und -stecker. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
• Bei Beschädigung der Anschlussleitung der Maschinearf. Theseur durch den Hersteller oder seinem Kundendienst oder einerähnlich qualifizierten Person ersetzt werden, um Gefahrungen zu vermeiden.

• Reparaturen dürfen nur von einem Fachmann oder vom Graef-Kundendienst ausgeführrt werden. Durch unsachgemeße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.

• Eine Reparatur des Gerätes während der Garantiezeitarf nur vom Graef-Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schaden kein Garantiananspruch mehr.
  Defekte Bauteile)durfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen.

• Geräte können von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Dies Gerätarf von Kindern nicht benutzt werden. Kinder sind von dem Gerät und insbesondere der Anschlußleitung fernzuhalten.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerätspielern.

• Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder dem Reinigen stets vom Netz zu trennen.

• Das Gerät ist nicht dazu bestimmt mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung verwendet zu werden.
• Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden, wie beispelssweise: in Mitarbeiterküchen für Läden und Büros; in landwirtschaftlichen Anwesen; von Gästen in Hotels, Motels und anderen Wohneinrichtungen; in Frühstückspensionen.
  Die Zuleitung immer am Anschlussstecker aus der Steckdoseziehen, nicht am Anschlusskabel.

• Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihrches Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auften.

• Benutzen Sie das Gerät nicht, wenn Stromkabel oder der Stecker beschädigt ist.

• Lassen Sie vor der Weiterbenutzung des Gerätes eine neue Anschlussleitung durch den Graef-Kundendienst oder einer autorisierten Fachkraft installmenten.
• Öffnen Sie auf keinen Fall das Gehäuse (B) des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
• Niemals unter Spannung stehende Teile berhren. Diese können einen elektrischen Schlag verursachen oder)sogar zum Tode führen.
• Tragen Sie das Gerät nicht am Anschlusskabel.
• Niemals das Gerät während des Betriebestransportieren.
• Das Gerät nicht mit nassen Händen bedieten.

• Im Ruhezustand Einstellknopf (D) im Uhrzeigersinn über Nullstellung hinaus bis zum Anschlag drehen, so dass die Anschlagplatte die Messerschneide überdeckt.

• Verpackungsmaterialien)dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.

• Fassen Sie nicht mit den Fingern an die Schneide des Messers. Diese ist sehr scharf und kann schwere Verletzungen verursichen.
• Stellen Sie sicher, dass das Gerät vor der Reinigung oder bei Nichtbenutzung ausgeschlossen ist und nicht an das Stromnetz angeschlossen ist.
• Kontrollieren Sie ob der Anschlag geschlossen ist (Messerschneide abgedeckt).
• Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungs-mittel.
• Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.
• Gerät nicht im Wasser abspüssen oder ins Wasser tauchen.
  Das Gerätarf weder ohne Schlitten noch Restehalter benutzt werden, es sei dann, Groß und Form des Schneidgutes halten den Ge

brauch des Restehalters nicht zu.

Auspacken

Zum Auspacken des Gerätes gehen Sie wie folgt vor:

• Entnehmen Sie das Gerät aus dem Karton.
• Entfernen Sie alle Verpackungsteile.
• Entfernen Sie eventuelle Aufkleber am Gerät (nicht das Typenschild entfernen).

Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät muss auf einer festen, flachen, waagerechten und rutschfesten Unterlage mit einer ausreichenden Tragkraft aufgestellt werden.
• Wahlen Sie den Aufstellort so, dass Kinder nicht an das scharfe Messer des Gerätes gehalten können.

Gefahrenquellen

Das sehr scharfe Messer kann Körperteile abschreiben. Gefährdet sind besonderses ihre Fing-ger. Greifen Sie aus thisem Grund nicht in den Raum zwischen Anschlagplatte (G) und Messer (C), solange die Anschlagplatte (G) nicht vollständig geschlossen ist d.h. unter „0" gestellt ist.

Kindersicherung

Zur Sicherung des Messers (C) (Anschlagplatte (G) muss geschlossen sein, d.h. unter „0“ stehen), schieben Sie den Schlitten (F) vor das Messer (C) und drücken Sie den Schlittenriegel (J) ein. Der Schlitten (F) sitzt fest.

Kurzzeitbetrieb

Dieses Gerät hat einen Kurzzeitbetrieb von 5 Minuten.

Schneidgut

• Sie können mit dem Gerät Brot, Schinken, Wurst, Kase, Obst, Gemüse etc. schreiben.

• Schneiden Sie keinesfalls harte Gegenstände wie etwa gefrorende Lebensmittel, Knochen, Holz, Bleche oder ähnliches.

Schneiden

• Legen Sie das beigeufige Tablett, einen Teller oder ähnliches unter das Gerät.

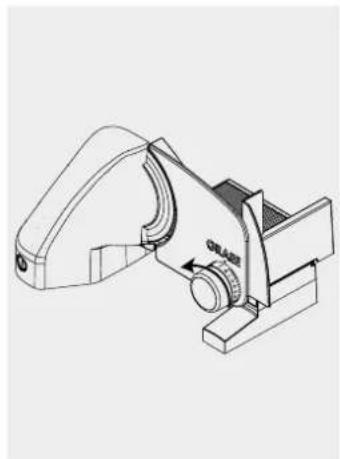

• Wahlen Sie die gewünschte Schnittstärke (D).
• Legen Sie das Schneidgut auf den Schlitten (F).
• Schalten Sie das Gerät ein (A).

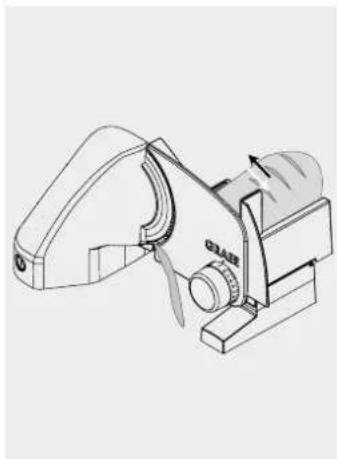

• Schneidgut leicht gegen die Anschlagplatte (G) drücken und den Schlitten (F) gleichmäßig gegen das Messer (C) führen.
• Nach Beendigung des Schneidvorgangs schalten Sie das Gerät wieder aus (A).

Hinweis: Weiches Schneidgut (z.B. Kase oder Schinken) lassst sich am besten gekühlt schneiden. Weiches Schneidgut lassst sich better schneiden, wenn Sie es langsamer vorschieben. Beim Schneiden von Gurken oder Mohren ist es von Vorteil, wenn sie vorher auf eine gleiche Länge geschritten werden und dann mit dem

Restehalter zugeführrt werden.

Restehalter

Das Gerätarf nicht ohne Restehalter (E) benutzt werden, es sei dann, Groß und Form des Schneidgutes halten dessen Gebrauch nicht zu. Sobald die Groß oder Form des Schneidgutes den Gebrauch des Restehalters (E) zulässst, muss dieser benutzt werden.

• Legen Sie die Reste oder das Kleinere Schneidgut auf den Schlitten (F).
• Setzen Sie den Restehalter (E) auf die Schlittenrückwand und legen Sie den Restehalter (E) an das Schneidgut an.
• Verfahren Sie wie vorher beim „Schneiden“ beschreiben.

Der Restehalter (E) ermittelicht es Ihnen, kleineres Schneidgut wie z.B. Pilze oder Tomaten aufzuschneiden.

Reinigung

Reinigen Sie die Außenflächen des Gerätes mit einem weichen, angefeuchteten Tuch. Bei star-

ker Verschmutzung kann ein mildes Reinigungsmittel verwendet werden.

Messerabnahme

Bitte schrauben Sie von Zeit zu Zeit das Messer (C) ab und reinigen Sie das Gerät von Innen. Besonderss dann, wenn „saftiges“ Schneidgut (To-maten, Obst, Braten etc.) geschnitten wurden. Behandeln Sie das Messer (C) mit aller Sorgfalt.

• Ziehen Sie den Schlitten (F) ganz zu sich heran.

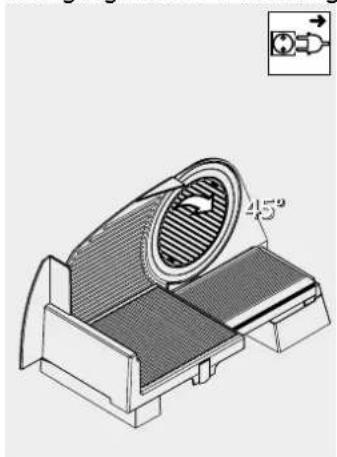

• Nehmen Sie die Messerabdeckplatte (H) ab, in dem Sie diese 45^ nach rechts drehen. Hinweis: Sie können die Messerabdeckplatte (H) wahlweise mit der Hand um 45^ drehen oder Sie stecken ein Geldstück (z.B. 1 Euro) in den vorgesehen Schlitz und drehen die Messerabdeckplatte (H) um 45^ . Drücken Sie nicht zu fest, da es sonst passieren kann, das Sie das Messer (C) direkt mit abnehmer.

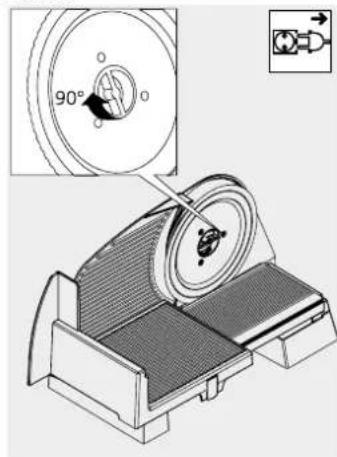

• Drehen Sie den Messerverschluss um 90^ nach rechts undnehmen Sie das Messer (C) vorsichtig ab.

• Reinigen Sie die Innenseite des Messers (C) mit einem feuchten Tuch.

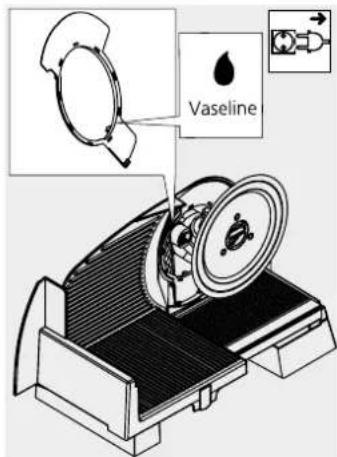

• Von Zeit zu Zeit sollte auch das Messerzahnrad eingefettet werden.
• Einsetzen des Messers (C) und Messerabdeckplatte (H) erfolgt in umgekehrter Reihenfolge. Setzen Sie die Messerabdeckplatte (H) auf, drehen diese um 45^ gegen den Uhrzeigersinn, bis diese kurz einrastet und nicht abfallt.
• Das Einsetzen des Messers (C) muss mit groß-ter Vorsicht durchgeführt werden, da es sich um einen sehr scharfen Gegenstand handelt.

Tuch oder unter fließendem Wasser.

Wichtig: Schlitten nicht im Geschirrspüler rei-nigen!

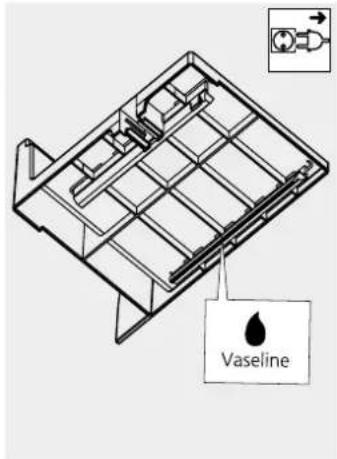

-ittegebenSieeinalimMonatineigeTropfenharzfreiesOloderVaselineaufdieSchlittenfuhrung.ubserschusgesOl/Vaselinemiteinemweichen Baumwolltuchentfernen.

Kundendienst

Sollte es vorkommen, dass Ihr Graef-Gerät einen Schaden hat, wenden Sie sichitte an ihren Fachhändler oder an den Graef-Kundendienst 02932-9703677 oder schreiben Sie eine Email an service@graef.

Schlitten

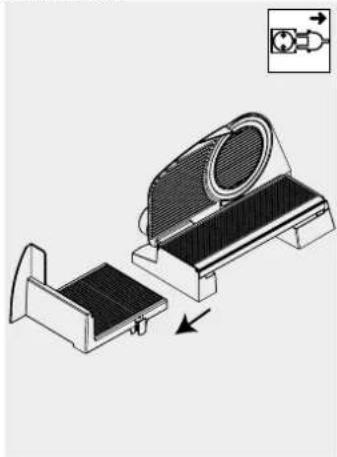

Zur betteren Reinigung kann der Schlitten (F) von dem Gerät abgenommen werden.

• Ziehen Sie den Schlittenriegel (J) auf der rechten Seite des Schlittens hersus.
• Ziehen Sie den Schlitten (F) nach hinten weg undnehmen Sieihn ab.
• Reinigen Sie alle Teile mit einem feuchten

Problembehandlung

Problem Ursache Lösung
Schlitten ist schwergängig. Schlittenführung verunreinigt. Schlittenführung verumrufung reinigen und einfetten.
Schlittenlässt sich nicht beweg-gen.	Schlitten durch Schlittenriegel fest-gestellt (Kindersicherung).	Schlittenriegellässt.
Messer ist schwergängig Messerzahnhrad hat kein Fett mehr bzw ist verschmutzt.		Das Messer abnehmer, rei-nigen und das Messerzahn-rad und den schwarzen Ring (Abstreifer) mit Vaseline einfetten.
Schleifgeräusche am Messer Mögliche Lebensmittelrückstände am Messer oder Abstreifer.		Messer abnehmer, reinigen und einfetten, Abstreifer reinigen.
Betriebsgeräuschnehmen mit zunehmender Nutzung zu.	Getriebe ist nicht genügend einge-fettet.	Das Messer abnehmer, reini-gen und das Messerzahnrad) und den schwarzen Ring (Ab-streifer) mit Vaseline einf-ten.
Das Messer schneidet nicht mehr gut.	Das Messer ist stumpf und muss ge-scharft werden.	Schicken Sie das Messer zum Schärfen ein. Wenden Sie sichittevorher an unsen-eren Kundendienst. 02932-9703677

Table of content

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektronischen Haushaltsabfall entsorgt werden. Das Symbol auf dem Produkt und in der Gebrauchsanleitung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte Fragen sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

2 Jahre Motorgarantie (Vivo V 10) / 3 Jahre Motorgarantie (Vivo V 20)

Für diesen Produkt übernehmen wir zusammen beginnend vom Verkaufsdatum 24 bzw. 36 Monate Motorgarantie. Ihr gesetzlichen Gewährleistungsansprüche nach § 439 ff. BGB-E bleiben von dieser Regelung unberührt. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind sowie Mängel, welche die Funktion oder den Wert des Gerätes nur gingengültig beeinflussen. Weitergehend sind Transportschäden, soweit wir dies nicht zu verantworten haben, vom Garantieanspruch ausgeschlossen. Für Schäden, die durch eine nicht von uns oder eine unserer Vertretungen durchgeführte Reparatur entstehen, ist ein Garantieanspruch ausgeschlossen. Bei berechtigten Reklamationen werden wir das mangelhafte Produkt nach unserer Wahl reparieren oder gegen ein mängelfreies Produkt austauschen.
