BEDIENUNGSANLEITUNG MSPK 950IX M-SYSTEM

KONFORMITÄTSERKLÄRUNG

Der Hersteller der/des hierin beschrieben Produkte(s) auf welche(s) sich diese Erklärung bezieht, erklart hiermit in alleiniger Verantwortung, dass diese(s) die einschlädigen, grundliegenden Sicherheits-Gesundheits- und Schutzanforderungen der hierzu bestehenden EG Richtlinien erfüllen und die entsprechenden Prüfprotokolle, insbesondere die vom Hersteller oder seinem Bevollmächtigten ordnungsgemass ausgestellte CE-Konformitätserklärung zur Einsichtnahme der zuständigen Behörden vorhanden sind und über den Geräteverkäfer angefordert werden können.

Der Hersteller erklart etwas, dass die Bestandteile der/des in dieser Bedienungsanleitung beschrieben Genere(s), welche mit frischen Lebensmitteln in Kontakt kommt konnen, keine toxischen Substanzen enthalten.

GB

1. Hinweis-Symbol-Erklärung 1-2

2
2. Bestimmungsgemäß Verwendung 2
3. Hinweise zum Umweltschutz 3
4. Hinweise und allgemeine Ratschlage 3
5. Vor Benutzung der Dunstabzugshaube 3
6. Benutzung der Dunstabzugshaube / Sicherheitshinweise 3
7. Reinigung und Pflege 4
8. Auswechseln der Gluhlampe 5
9. Störung - was tun wenn... 5-6
10.Kundendienst 6
11. Installation 6

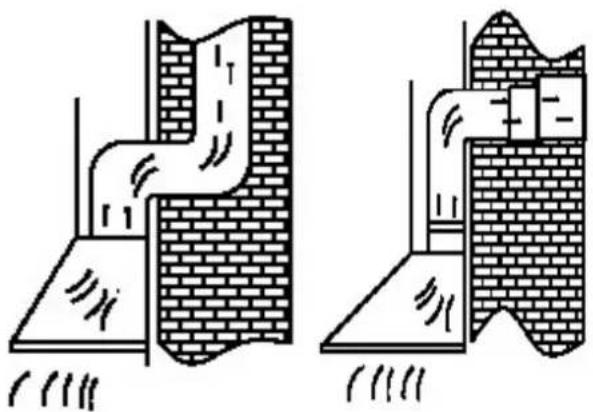

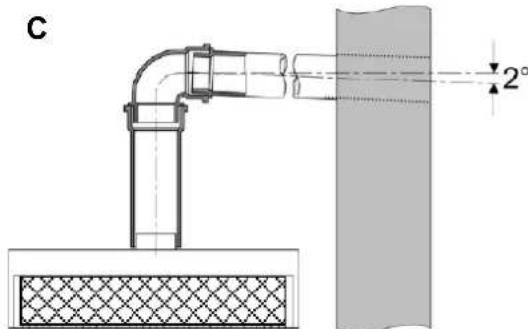

12.Abluftleitung 7

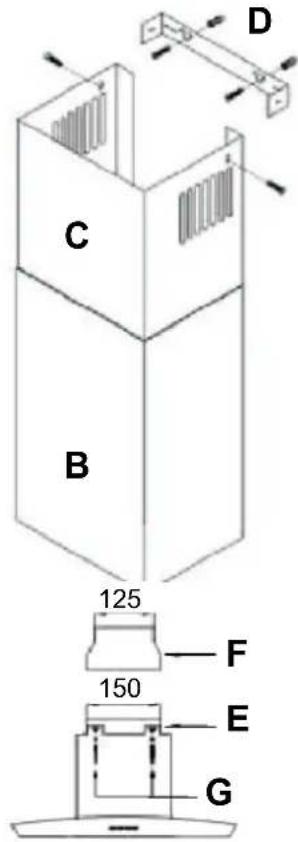

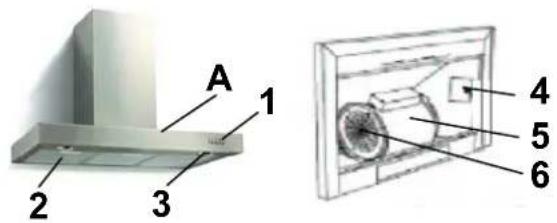

13.Gerätekomponenten Kamin Abzugshauben 8

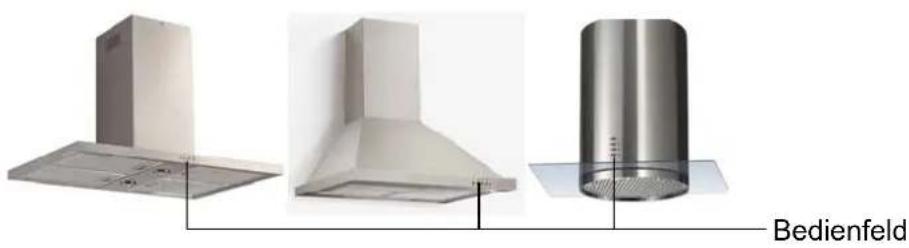

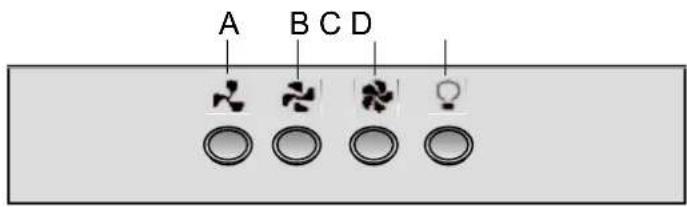

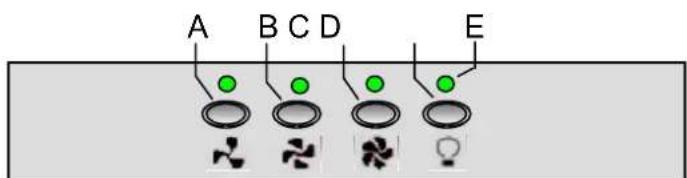

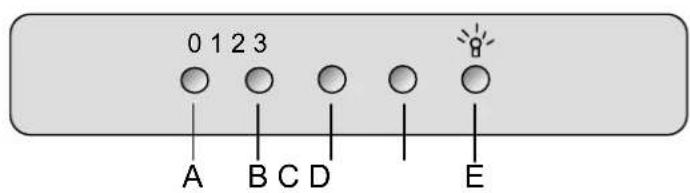

14.Gerätebedienung (Tasten-/Schalterfunktionen) 9
15.Problebehebung 10

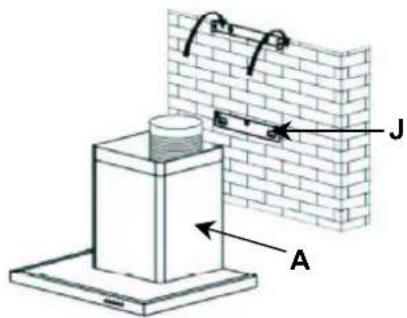

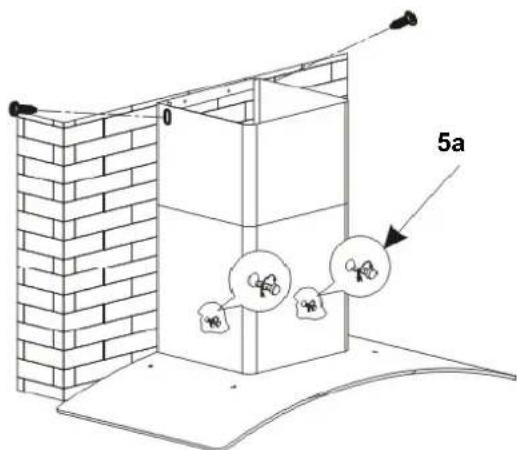

16.Allg. Montageanleitung KAMIN HAUBEN 11-12

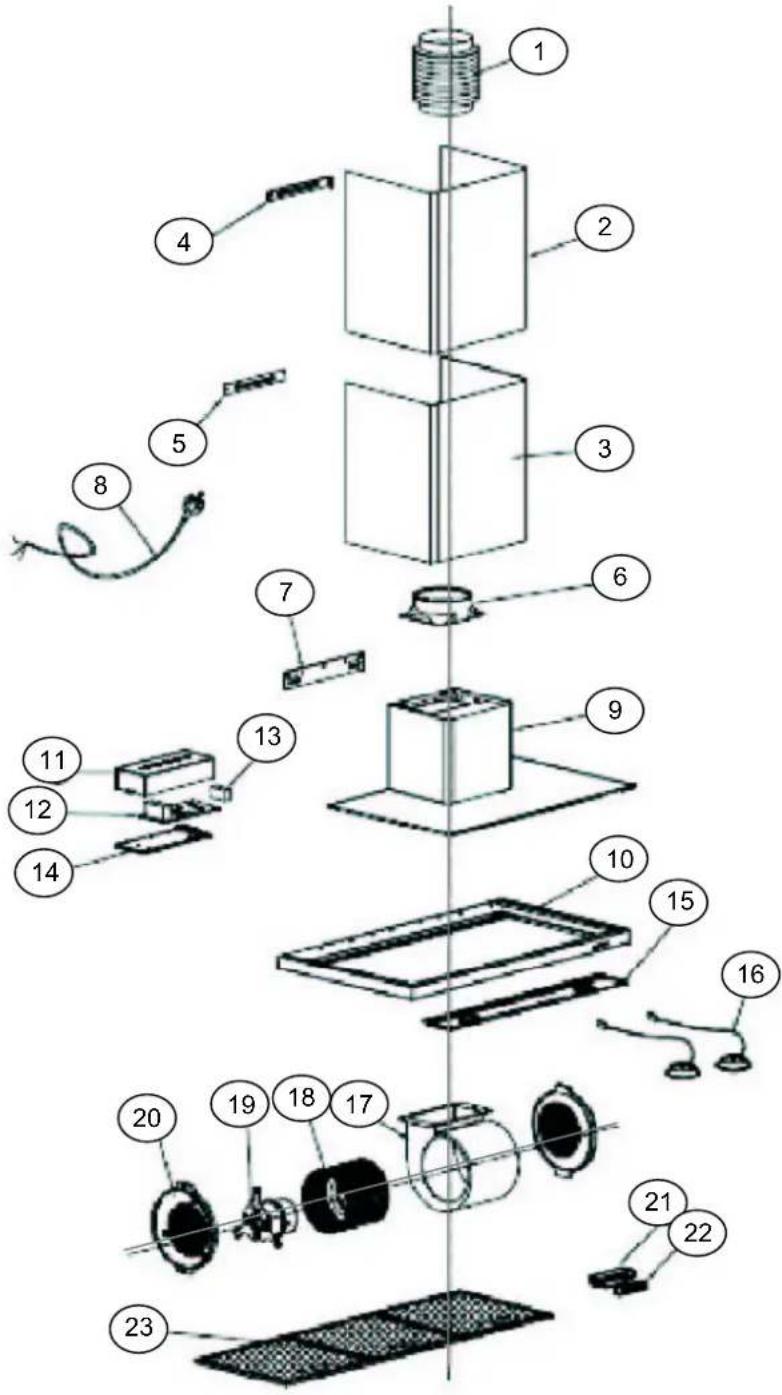

17. Teile Lieste 13

Individuelle Montageanleitung Insel Hauben -soweit zutreffend- (Siehe separate Broschüre)

Wir empfehlen Ihnen, diese Bedienungsanleitung aufmerksam zu lessen.

Sie werden so mit ihrem neuen Gerat Schneller und better vertraut. Markieren Sie die für Sie wichtigen Stellen. Bewahren Sie diesen Dokument so auf, dass Sie jederzeitarin nachschlagen konnen und es möglichen Geräte - Folgebesitzern weitergeben konnen.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Wartung weitere Jahre dieren wird.

Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt. Sie sind für den Gebrauch im Haushalt ausgelegt.

Bei gewerblichem Gebrauch reduzieren sich die Garantie und Gewährleistung um 50%

1. Hinweis-Symbol-Erklärung

Dieses Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen these Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von Ihr Hem Rathaus, Ihrer Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Die nachstehenden Hinweis-Symbole haben folgende Bedeutung:

Dieses Symbol ist ein Sicherheitshinweis.

Sie finden es insbesondere bei allen Beschreibungen der Arbeitsschritte, bei welchen Gefahr für Personen entstehen kann.

Beachten Sie diese Sicherheitschinweise und verhalten Sie sich entsprechend vorsichtig.

Geben Sie diese Warnungen auch an andere Benützer weiter.

Dieses Symbol ist ein Warnhinweis.

Sie finden es bei der Beschreibung der Arbeitsschritte, die besonders zu beachten sind, damit Beschädigungen an den Geräten verhindert werden können. Geben Sie auch diese Sicherheitshinweise an alle Gerätebenutzer weiter.

Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf richtiges Vorgehen und Verhalten. Merksam. Das Beachenden der mit thisem Symbol versehenen Hinweise erspart ihren manches Problem.

Warnung

Der Umgang mit elektrischen Geräten kann unter gewissen Bedingungen Gefährdungen verursachen.

A) Es muss für ausreichende Belüfung des Raumes gesorgt werden, wenn die Dunstabzugshaube gleichzeit mit Geräten betrieben wird, die Gas oder andere Brennstoffe verbrennen.
B) Die Filter dürfen nicht auf Verschmutzung überprüft werden, während sich die Abzugshaube in Betrieb befindet.
C) Leuchtmittel erhitzen sich nach dem Einsatzen extrem, und)durfen daher fruhestens eine halbe Stunde nach Beendigung des Betriebs berührt werden.
D) Unter der Dunstabzugshaube damit nicht flambiert werden.
E) Offene Flammen sind zu vermeiden, wenn sich kein Topf auf der Kochstelle befindet, da die Filter durch die Hitzeeinwirkung der Flammen beschädigt werden können und ein Brandrisiko entstehen.
F) Beaufsichtigten Sie Töppe, Pfannen und Frittiergeräte, wenn Sie mit Ölen und Fetten bei hohen Temperaturen arbeiten. Überhützte Öle und Fette können sich selbst entzüden und stellen ein Brandrisiko dar.
G) Vor jeder Reinigung- oder Wartungsarbeit muss die Dunstabzugshaube von der Stromversorgung getrennt werden.
H) Verordnungen zur Ableitung der angesaugten Luft müssen eingehalten werden.
I) Bei gleichzeitigem Betrieb der Dunstabzugshaube und Geräten, die Gas oder andere Brennstoffe verbrennen ist größte Vorsicht geboten. Ein gefahrloser Betrieb ist möglich, wenn der gleichzeitige Betrieb von Dunstabzugshaube und raumluftabhängiger Feuerstände im Raum oder Lüftungsverbund einen Unterdruck von hochstens 4 Pa (4x10-5 bar) nicht erreicht.
J) Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
K) Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
L) Achtung! Die in thisem Betriebshandbuch enthaltenen Anweisungen bzgl. einer Luftabfuhr ins Freie mussen stets eingehalten werden.
M) These Dunstanzugshaube eignet sich zur Installation über einer Kochstelle mit nicht mehr als vier Herdplatten.

Zugängliche Teile am Gerät können heiss werden, wenn Kochgeräte darunter stehen.

2. Bestimmungsgemäß Verwendung

Das Gerät ist für die Verwendung im

Haushalt bestimmt.

Der Hersteller haftet nicht für Schäden die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Dunstabzugshauben ziehen unangenehme

Gerüche und Dampfe ab und schaffen eine angenehme Raumluft.

Fettpartikel, Wrasen und auch Feuchtigkeit werden vom Fettfilter aufgenommen.

Eine richtig bemessene Dunstabzugshaube verschafft ein angenehmes Raumklima ohne dass Zugluft entstehen und sorgt für eine erträge Luftfeuchtigkeit von 40-60%.

Achten Sie vor dem Einsatz des Gerätes auf, dass kein offenes Kaminfeuer brennt. Esste eine sonst massive Rauchentwicklung in ihrer Umgebung entstehen.

Giftige Verbrennungsgase konnen aus dem Kamin oder Abzugschacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr!

3. Hinweise zum Umweltschutz

3.1 Verpackung

Das Verpackungsmaterial ist zu 100% wiederverwertbar. Beachten Sie bei der Entsorgung die örtlichen Vorschriften.

Das Verpackungsmaterial (Plastikbeutel,

Styroporteille usw.) stellt eine Gefahrenquelle für Kinder dar. Bewahren Sie das Verpackungsmaterial deshalb außerhalb der Reichweite von Kindern auf.

3.2 Entsorgung

Falls Sie diesen Gerät als Ersatz für ein altes.

Gerät erworben haben, entsorgen Sie Ihr Altgerätitte gemäss den gesetzlichen Bestimmungen. Vorder Entsorgung muss das Gerät durch Abschneiden des Versorgungskabels untauglich gemacht werden.

Zur Entsorgung ist das Gerät bei den zuständigen Sammelstellen abzugeben.

4. Hinweise und allgemeine Ratschlage

a) Vor Reinigungsd orer Instandhaltungsarbeiten ist die Stromversorgung der Dunstabzugshaube durch Abziehen des Steckers oder Ausschalten / Herausdrehen der Sicherung zu unterbrechen.
b) Die von der Abzugshaube angesaugte Luft dar nicht über das Abluftrohr der Heizung oder anderer, nicht elektrisch betriebenen Geräten abgeführt werden.
c) Unter der Dunstabzugshaube dürfen keine flambierten Gerichte zubereitet werden. Die offene Flamme könnte die Haube zerstoren oder gar einen Kuchenbrand verursachen.
d) Wenn Sie Speisen frittieren, setzen Sie die Pflanne niemals unbeaufsichtigt, da das Fett Feuer fangen konnte.
e) Eine konstante Instandhaltung gewährleistet einwandfrei Betrieb und optimale Leistung der Dunstabzugshaube.
f) Wird die Dunstabzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten betrieben, daß der Unterdruck im Raum einen Wert von 4 Pa (4 x 10-5 bar) nicht überschnitten.

g) Stellen Sie sicher, dass der Raum ausreichend beluftet ist.
h) Reinigen Sie die schmutzigen Oberflächen regelmäßig von Verkrustungen.
i) Reinigen oder ersetzten Sie den Filter regelmäßig.

Der Abluftschlaucharf nicht aus

brennbarem Material sein, oder solches enthalten.

5. Vor Benutzung der Dunstabzugshaube

• Prüfen Sie, ob die Abzugshaube während des Transports beschädigt wurde.

Die Installation, der elektrische Anschluss und die Verbindungen der Abzugsleitungen muss unter Beachtung der Herstellervorschriften und unter Einhaltung der ortlichen Vorschriften von einer ausgewiesenen Fachkraft ausgeführrt werden.

6. Benutzung der Dunstabzugshaube

6.1 Sicherheitshinweise zum Gebrauch

Während des Betriebes der

Dunstabzugshaube,müssen die Fettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern.

• Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betriebenen werden.

• Bei offenen Gasflammen konnen Teile des Gerätes durch die aufsteigende Hitze beschädigt werden.

• Flambieren unter der Dunstabzugshaube ist wegen Brandgefahr nicht erlaubt. Die aufsteigende Flamme kann das im Filter abgelagerte Fett entzünden.

• Frittieren oder das Arbeitsen mit Ölen und Fetten unter der Dunstabzugshaube darauf wegen Brandgefahr nur bei ständiger Beaufsichtigung geschehen.

Achtung! Bei mehrfach verwendetem Öl ist das Risiko der Selfstentzündung.

• Sonstige Arbeiten mit offener Flamme sind nicht gestattet. Sie konnten den/die Filter oder sonstige Gerätele Beschädigen oder gar einen Brand auslösen.

6.2 Im Abluft Betrieb:

Die angesaugte Luft wird durch den Abluftschlauch ins Freie geblasen.

Dafür muss in Ihr hem Haus ein Abluftschacht bzw. ein ins Freie fuhrendes Abluftrohr vorhanden sein.

Bei Abluftbetrieb der Dunstabzugshaube

und Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) muss für ausreichende Frischluftzufuhr im Aufstellraum gesorgt werden. Befragen Sie in jedem Fall den zuständigen Kaminkehrermeister.

Falls kein fest installiertes Abluftrohr oder kein Abluftschacht vorhanden ist, müssen Sie die Abzugshaube auf Umluftbetrieb umrüsten. (siehe Kapitel 11.3)

6.3 Im Umluftbetrieb:

Die angesaugte Luft wird durch einen Kohlefilter (auch Aktiv Kohlefilter genannt) gefiltert und im Raum umgewälzt. Der Kohlefilter hält die beim Kochen entstehenden Gerüche fest.

Die filtrierte Luft wird durch Luftöffnungen seitlich oder nach oben, darüber in die Küche ausgestoßen. Wirde die Dunstabzugshaube im Umluftbetrieb eingesetzt, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstände unbedenklich.

Das Gerät einige Minuten vor Beginn der vorgänge einschalten.

Es ist sowohl bei Abluft- als auch bei Umluftbetrieb empfehlenswert, das Geblase nach dem Kochen noch ca. 5 bis 10 Minuten weiter laufen zu halten. Damit wird die Kuchenluft von verbleibenden Wrasen und Gerüchen befrei.

1. Für eine bessere Leistung der Dunstabzugshaube den Dampfsammler (soweit vorhanden) Herausziehen.
2. Stellen Sie die Geschwindigkeit des Gebläses je nach der abzusaugenden Rauch- oder Dampfmenge ein.
3. Die Dunstabzugshaube erst ca. 5 bis 10 Minuten nach Beendigung des Kochvorgangs wieder ausschalten.
4. Den Dampfsammler (soweit vorhanden) wieder einsetzen.

Nachlauffunktion

Wenn ihr Gerät mit einer Nachlauffunktion ausgestattet ist, können Sie diese mit einer zusätzlichen Taste im Bedienfeld (Kapitel 14.) aktivieren.

7. Reinigung und Pflege

Vor jeder Installations-Wartungsoder Reinigungsrarbeit die Dunstabzugshaube vom Elektronetz trennen indem Sie: Den Netzstecker des Geratesziehen oder die Sicherung der Hausinstallation ausschalten oder die Schraubsicherung aus der Hausinstallation ganz herausschrauben.

Die Dunstabzugshaube darft nicht mit einem Dampfreiniger gesaubert werden.
- Verwenden Sie bei mattschwarz lackierten Geräten keine Alkoholhaltige Reinigungsmittel. Diese konnten Verfährungen verursachen.
- Bei Nichtbeachtung der Wartungs- und Reinigungshinweise besteht infolge von Fettablagerungen Brandgefahr.
Die an Ihr gemaat vorhandenen Fettfilter sind regelmassig zu reinigen bzw. zu ersetzen. Fettgesattigte Filter konnen schnell Feuer fangen und verbreiten zudem unangenehme Gerüche.
- Mit Schmutzpartikeln zugesetzte Fettfilter konnen die Funktion des Gerats stark beeinträchtigt.
- Im Bereich der Bedienelemente nicht zu feucht reinigen um ein Eindringen von Nisse in die Elektronik zu vermeiden.

Besondere Hinweise für Geräte mit Istahlgehäuse

Zur Reinigung der Edelstahlflächen eignet sich ein im Handel erhaltenes, nicht scheuerndes Edelstahl-Reinigungsmittel.

Um ein Schnelles Wiederverschmutzen zu verhindern, ist die Behandlung mit einem Edelstahl-Pflegemittel empfehlenswert. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Verwenden Sie im bereich der Bedienelementen den Fall Edelstahl-Reinigungsmittel.

Bei der Reinigen von Metallfettfiltern darauf, dass das Gitter nicht beschadigt wird. Durch des Reinigen oder durch die Verwendung von issiven Reinigungsmitteln können Veränderungen der Metalloberfläche auftreten. haben keinen Einfluss auf die Filterfungndund kein Reklamationsgrund.

7.1 Ersetzen der Fettfilter

Die Fettfilter müssen von Zeit zu Zeit ersetzt werden. Hierzu gelten folgende Regeln:

• Papier-Fettfilter monatlich ersetzen
• Papier-Fettfilter mit Alarm alle zwei Monat oder sobald die Farbe der Oberfläche durch die Gitteröffnungen sightbar wird wechseln. Diese Filter ist auf einer Seite farbig, diese Farbe darf nach dem Einsetzen durch die Gitteröffnungen nicht sightbar sein.
• Schaumstoff Fettfilter einmal im Monat in warmem Seifenwasser 1-2 Stunden einweichen halten, nicht ausdrücken, den Vorgang eventuell wiederholen und den Filter spätestens nach 5-6 Waschvorgängen durch einen neuen Filter ersetzen.
• Metall-Fettfilter mussen bei Übersättigung nicht ersetzt, jedoch einmal monatlich von Hand oder im Geschirrspulier (60^) gereinigt werden. (itte keine korrosiven Spülmittel verwenden) Filter gründlich trocknen halten und vorsichtig wieder in die Abzugshaube einsetzen

Vermeiden Sie alkalische Geschirrspul-

maschinenreiniger (ph-Wert über 7).

Kohlefilter
a) Herkommliche Kohlefilter (in der Regel runde Form) konnen weder gewaschen, noch regeneriert werden.

Sie müssen bei normaler Benutzung alle 3 Monate oder je nach Kochgewohnheit früher ersetzt werden.

b) Wasch- und reactivierbare Kohlefilter (in der Regel eckige Form) ein Mal im Monat mit normalem Spülmittel im Intensiv-Spülprogramm (bei hochster Temperatur) im Geschirrspul reinigen.

Wasch- und regenerierbare Kohlefilter absorbieren Kuchengerüche, bei monatlicher Reinigung, für maximal 3 Jahre. Danach ist der Filter durch einen Neuen zu ersetzen.

Reinigen Sie wasch- und regenerierbare

Kohlefilter separat, damit sich keine Speisereste in ihm absetzen, welche später unangenehme Gerüche verursachen können.

Nach der Reinigung ist der wasch- und regenerierbare Kohlefilter zu reactivieren. Dies geschieht indem sie den gereinigten Filter für 10 Minuten bei 100^ im Backofen trocknen.

Ob Ihr Kohlefilter wasch- und regenerierbar ist besteht auf dessen Verpackung.

Trägt die Verpackung keinen Hinweis, enthalt diese einen herkömmlichen, nicht waschbaren Kohlefilter.

Reinigen Sie bei jedem Fettfilter- oder schleiffilteraustausch oder bei denen Reinigungsmörtliche frei einsehbaren, unteren Haubenpartien. Sie einem nicht zu aggressiven, fettlosenden Mittel. Sie tätiglichen Reinigung der äußerten Haubenpartien. Wenden Sie ein weiches Tuch mit Spiritus oder denigen nicht zu aggressiven Flüssig-Reiniger. Die nisses falls scheuernde Mittel benutzen.

1. Bei Nichteinhaltung der Anweisungen für die Reinigung der Abzugshaube und für den Nussch oder die Reinigung der Filter bestehungsgefahr.

8. Auswechseln der Lampen

Achten Sie beim Auswechseln einer Lampe.

darauf dass die neue Lampe keine höhere Wattleistung als die Originallampe Ihres Gerats hat.

Wenn der Motor nicht Funktioniert:

• Steckt der Stecker richtig in der Steckdose?
• Liegt ein Stromausfall vor?
• Ist die Sicherung durchgebrannt?

Wenn die Leistung der Haube unzureichend / das Betriebsgeräusch erhöht ist:

• Ist die Grübe der Abluftleitung ausreichend?
• Ist der Abluftkanal verstopft?
• Der Querschnitt der Luftleitung (von Haube bis Mauerkasten inkl.) sollte 150mm betragen. Eine Luftleitung mit geringerem Querschnitt kann evtl. die Leistung des Motors beeinträchtigen.
• Wenn der Mauerkasten mit einem Fliegengitter versehen ist, kann dies den Luftdurchfluss bremsen.

Sollte dies der Fall sein,itte das Fliegengitter entfernen.

• Wenn die Abdeckplatte des Mauerkastens feste, sehr schräge Lamellen hat, sollte man die Platte entfernen, um festzustellen, ob sich das Problem damit lost.
• Setzen Sie eine Abdeckplatte mit beweglichen Lamellen in den Mauerkasten ein, da diese den Luftstrom am wichtigen hintert.
• Ist/sind der/die Filter sauber?
• Werde der/die Kohlefilter vor über sechs Monaten eingesetzt?

Dann sollen Sie diese/nitte wechseln.

• Wird die der Küche entnommene Luft durch genügend frische Luft ausgegliechen, damit sich im Raum kein Unterdruck aufbaut?

Wenn die Beleuchting nicht Funktioniert:

• Muss die Lampe ausgetauscht werden?
• Wurde die Lampe richtig montiert und sitz sie bis zum Anschlage in der Fassung?
• Ist die Sicherung durchgebrannt oder ausgeschaltet?

Sollten alle obigen Prüfschritte keine Abhilfen, liegt möglicherweise eine größeres Iesches Problem vor.

Machen Sie auf keinen Fall Reparaturversuche an elektrischen/elektronischen Komponenten des Gerats. Rufen Sie den Kundendienst.

10. Kundendienst

Bei technischen Fragen zu Ihrlem Gerät wenden Sie sichitte an das Kundendienstbüro Ihres Handlers.

Das Typenschild befindet sich im Inneren des Gerätes (Fettfilter entfernen)

11. Installation

Vor der Installation des Geräts unbedingt beachten:

• Installation der Geräte nur an geeigneter Stelle
• Prüfen der Wand / Decke auf Tragfähigkeit und Belastbarkeit
• Prüfen des Verlaufs von elektrischen und anderen Leitungen auf und in der Wand bzw. Decke, um diese nicht anzubohren
• Prüfen des Zustandes und der Belastbarkeit der elektrischen Leitungen

Halten Sie bei der Installation der Abzugshaube die Mindestabstände zwischen Kochplatte und Abzugshaube genauestens ein (siehe Kapitel 11.1 "Installationsangaben") und folgen Sie der Nummerierung der Arbeitsschritte und der Zusatzanweisungen. Ausführung mit Luftstabstoch nach außen (A- siehe auch Installationsangaben) Die Dämpfe werden über einen am Verbindungsring angeschlossenen Abluftschlauch nach außen abgesaugt.

Der Durchmesser des Abluftschlauch muss mit dem des Verbindungsgrings übereinstimmen. Wird ein Rauchrückschlagventil benutzt oder ist eins vorgesehen, prufen Sie, ob es nach der Installation des Abluftschlauches frei öffnen und schließen kann. Die Abzugshaube kann mit einer (oberen) oder zwei (oberen und hinteren) Abzugöffnungen ausgestellt sein.

Die Dunstabzugshaube ist in der Regel für den Gebrauch der oberen Abzugöffnung, zum Einsatz als Ablufthaube vorerüstet.

Die nicht benöttigten Abzugöffnungen sind mit einem Kunststoffdeckel versehen. Dieseer Kunststoffdeckel

kann durch Drehen im Gegenuhrzeigersinn einfach entfernt und wahlweise auf einer anderen, nicht benötigten Abzugöffnung montiert werden.

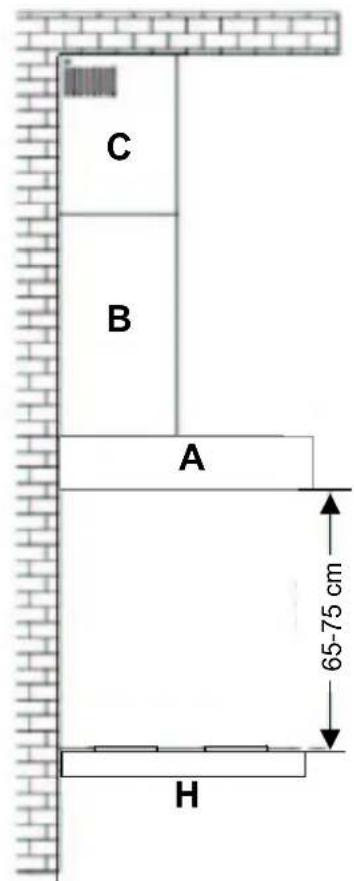

11.1 Installationsangaben

Mindestabstand Unterkante Haubenkorper: zu Glaskeramik- und Gusskochplatten 65 cm zu Gaskochfeld 70 cm zu Kohle-/Ol/Holzfeuerung 85 cm.

Schliessen Sie das Gerät erst dann an stromnetz an, wenn es ordnungsgemäß ist.

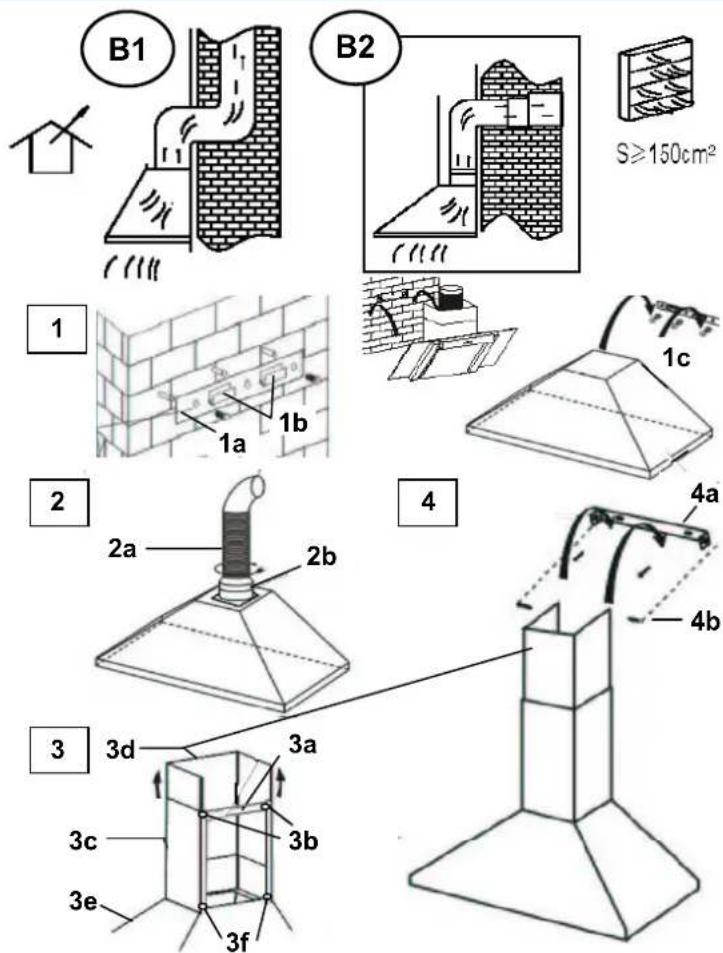

11.2 Verwendung der Abzugshaube als Ablufthaube (mit Luftabstoo nach Aussen)

Sollte die Dunstabzugshaube werkseitig mit einem Kohlefilter ausgestattet sein, müssen Sie diesen entfern.

Er ist nur für den Einsatz ihrer Abzugshauben im Umluftbetrieb sinnvoll nutzbar.

11.3 Umrüstung der Abzugshaube in eine Umluftshaube

Wenn Sie das Gerät -soweit davon ausgestattet- als Umlufthaube verwenden möchten, müssen Sie vom dem Gebrauch der Abzugshaube den/die Aktiv-Kohlefilter am Lufttermotor montieren.

Bei einigen Modellen ist/sind der/die Aktivkohlefilter im Lieferumfang enthalten.

Andernfalls mussen Sie sich den/die Aktivkohlefilter vom Lieferanten/Händler Ihr Abzugshaube beschaffen.

Zudem mussen Sie ihre Abzugshaube mit der darauf vorgesehenen Einrichtung (Hebel oder Kugelgriff) auf "Filterposition" umschalten. (siehe Kapitel 13)

11.5. Elektrischer Anschluss

Prufen Sie vor dem Anschluss der gshaube, ob die auf dem Typenschild gebene Spannung (V) mit der Netzspannung. Wohnung übereinstimmt.

Installieren Sie das Gerät auf keinen Fall zu die Angaben auf dem Typenschild nicht mit der Netzspannung übereinstimmt.

Das Typenschild befindet sich im Inneren der Abzugshaube, hinter dem Fettfilter

Ist die Dunstabzugshaube mit einem Standardstecker versehen, schreiben Sie diesen an eine gut zugängliche Standard-Steckdose an.

Falls das Gerät nicht mit einem Stecker, when ist, muss ein zweipoliger, normgerechter, zugänglicher Schalter mit einer

Mindestkontaktöffnung von 3 mm durch eine autorisierte Fachkraft eingebaut werden.

11.6 Montage des Kohlefilters

Die Montageanleitung für den Kohlefilter finden Sie in dessen Verpackung. Zur Montage des Kohlefilters entfernen Sie den/die Fettfilter, montieren den Kohlefilter gemass der diesbezüglich den Montageanleitung und setzen den/die Fettfilter wieder ein.

11.7 Montage der Dunstabzugshaube

Siehe Kapitel 16. oder allenfalls separat beiliegende Montageanleitung.

12. Abluftleitung

(Der Abluftschlauch ist im Lieferumfang nicht enthalten)

Fig. A Abluft ins Freie
Fig.B Abluft uber einen Luftschacht

Die Abluftleitung sollte möglichst kurz und geradlinig sein.

• Der Durchmesser der Abluftleitung sollte nicht kleiner als 150~mm sein weil sonst mit higherem Laufgeräusch oder verringerter Absaugleistung zu rechnen ist.
• Verwenden oder formen Sie nur Bögen mit grossen Radien. Kleine Radien vermindern die Luftleistung der Abzugshaube.
• Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluftschläuche aus nichtbrennbarem Material.
• Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgebung von 1 cm je Meter bzw. ein Neigungswinkel von 2^ eingehalten werden. (Fig. C)

Es konnte sonst Kondenswasser in den Motor der Abzugshaube laufen.

• Wird die Abluft in einen Abluftkanal geführt, muss das Ende des Einführungsstutzens in Strömungsrichtung gelenkt werden.
• Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann ein starkes Temperaturgefalle innerhalb der einzelnen Leitungsbereiche auftreten. Es ist davon mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.
• Unter Umständen ist kein anderer genügenden Isolation eine Kondenswassersperre zu installieren. (in fuhrenden Baumärkten erhältlich)

Der Hersteller ist nicht verantwortlich für

eventuelle Störungen, die durch Nichteinhaltung der vorgenannten Hinweise und Vorschriften entstehen sollenen.

Der Hersteller arbeitet ständig an der Weiterentwicklung seiner Produkte.itte haben Sie deshalb Verständnis darauf, dass Änderungen in Form, Ausstattung und Technik vorbehalten bleiben.

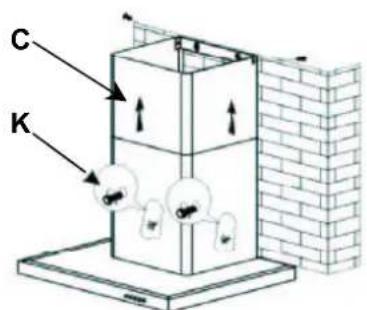

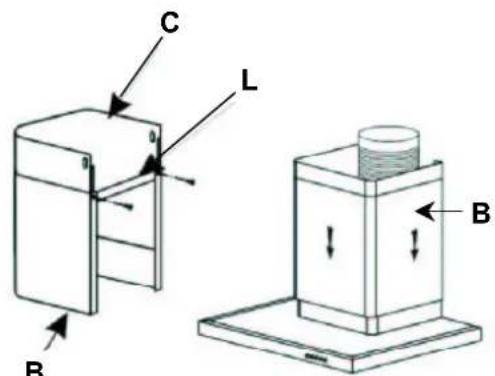

13. Gerätekomponenten

je nach Modell

A: Haube / Haubenkörper
B:Grundschacht
C: Teleskopschacht
D: Montagebügel für Kamin
E: Abluftstutzen (150mm)
F: Reduzierstück (125 mm)
G: Montagelöcher für Abluftstutzen
H: Kochfeld
J: Hauben Montagehaken
K: Sicherungsschrauben
L: Grundschacht stabilisierungs- Bügel
M: Abluftschlauch

1 Bedienfeld
2 Metalfilter
3 Kochfeldbeleuchting
4 Typenschild
5 Motor
6 Kohlefilter

Abbildungen dieren nur zu Illustrations-Zwecken

14. GERÄTEBEDIENUNG

Tasten und Schalterfunktionen (je nach Modell)

Bedienfeld

A Motor AUS
B Leistungsstufe 1
C Leistungsstufe 2
D Leistungsstufe 3
E Kochfeldbeleuchting EIN/AUS

A Lichtschalter
B Motor EIN/AUS / Leistungsstufe 1
C Leistungsstufe 2
D Leistungsstufe 3
E Betriebskontrolllampe

A Leistungsstufe 1
B Leistungsstufe 2
C Leistungsstufe 3
D Kochfeldbeleuchting EIN/AUS

D Kochfeldbeleuchting EIN/AUS
C Leistungsstufe 3
B Leistungsstufe 2
A Leistungsstufe 1
Betriebskontrollampen

A Leistungsstufe 1
B Leistungsstufe 2
C Leistungsstufe 3
D Kochfeldbeleuchting EIN/AUS
E Betriebskontrollampen

Abbildungen dienen nur zu Illustrationszwecken

1. Problembehandlung

Fehler Lösung	mögliche Ursache
Beleuchtung ist an, aber Motor lauft nicht	Lüftungsklappe blockiert	Blockierung beheben
	Kondensator defekt	Kondensator ersetzen
	Motorlager defekt, klemmt	Motor ersetzen
	Geruchsentwicklung im Motor	Motor ersetzen
Beleuchtung faktioniert nicht, Motor lauft nicht	Nebst obigen Ursachen sind folgende möglich:
	Lampen defekt	Lampen ersetzen
	Kein Strom, Gerätekabel nicht richtig angeschlossen	Sicherung kontrollieren, Kabel richtig anschliessen
Ölspuren	Einwegventil undicht	Einwegventil abdichten
	Übergang vom Grundschacht und Telescopschacht undicht	Übergang mit geeignetem Mittel abdichten
Gerät vibriert	Motor nicht fest montiert	Motor richtig befestigen
	Haube nicht richtig fixiert	Haube gut fixieren
Ungenügender Luftabzug	Distanz zwischen Haube und Kochfeld zu gross	Haube tiefer hängen
	Zu viel Zugluft durch offene Fenster oder Türen	Türen und Fenster schliessen
Gerät ist instabil	Befestigungsbügel nicht fest montiert	Schrauben des Befestigungsbügels fest anziehen
	Befestigungsschrauben nicht fest angezogen	Befestigungsschrauben fest anziehen

16. MONTAGEANLEITUNG

Kamin Dunstabzugshaube aus Edelstahl

Sicherheitsabstand zwischen Kochfeld und Haube beachten. Siehe Kapitel 11.1

1. Vor der Installation die Umgebung gründlich reinigen, damit bei der ersten Inbetriebnahme kein Staub oder Bauschutt angesaugt werden kann.
2. Der Ablufschauch darf nicht gemeinsam mit Gasrohren, Heissluftrohren etc. durch einen Schacht geführt werden.
3. Der Ablufschlauch sollte möglichst gerade von der Haube wegführrt bzw. mit einer maximalen Biegung von 120^ nach Aussen geführt und an der Aussenwand befestigt werden.
4. Um Fettansammlungen in einer Ecke zu vermeiden, stellen Sie bei der Installation sicher, dass die Haube waagerecht hangt.

A Umluft-Filterbetrieb

B Abluftbetrieb

Achtung! Kohlefilter (A1) nur im Umluftbetrieb einsetzen

A Montage für Umluft Filterbetrieb

Gleisches Vorgehen wie unter nachfolgendem Kapitel B beschreiben. Schritte 2. entfällt jedoch.
Zudem setzen Sie vor Montage der Fettfilter A2 den/die Kohlefilter ein (Abb. A1)

B Montage für Abluftbetrieb

(B1) Über einen Abluftschacht durch das Hausdach
(B2)Seitlich durch die Hausmauer ins Freie

1. Haubenaufhängeplatte 1a an die Wand halten, Bohrungen mit Bleistift markieren, Locher bohren, Düb setzen, Haubenaufhängeplatte fest an die Wand schrauben und Haube an den Haken 1b aufhängen (1c)
2. Abluftschlauch 2a durch Drehung im Uhrzeigersinn an das Einwegventil 2b anschliessen und den Abluftschlauch endverlegen (Abb. B1 & B2)
3. Strebe 3a mit Schrauben 3b am Kaminschacht befestigen, den Kaminschacht 3c damit Teleskopschacht 3d auf die Haube 3e setzen und mit den Schrauben 3f befestigen
4. Montagebügel 4a mit Dübel und Schrauben auf der gewündsten Höhe an die Wand schrauben, Teleskopschacht bis zum Montagebügel ausziehen und mit Schrauben 4b am Montagebügel befestigen
5. Gerätekabel am Netz anschliessen und Fettfilter A2 einsetzen

16. MONTAGEANLEITUNG

Kamin Dunstabzugshaube aus Edelstahl

1. Haubenkörper mit Sicherheitsschrauben 5a gegen ungewolltes Aushängen sichern.

Die beiden 6 mm Bohrlocher für die Sicherheits-schrauben befinden sich an der Rückseite des Haubenkörpers.

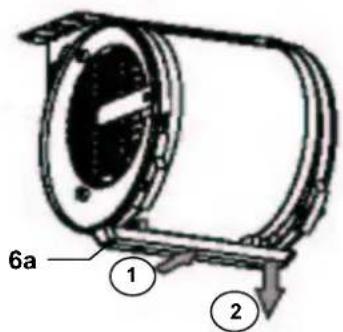

Reinigung der Ölwanne am Motor

Der Motor einzelner Modellen ist mit einer Ölwanne 6a ausgestattet.

Wenn die Ölwanne bis zu 2/3 voll ist, muss diese geleert werden.

Olwanne seitlich aus der Halterung schiben (Pfeil (1) und nach unten vom Motor entfernen (Pfeil (2),

Olwanne leeren, mit Spulmittel reinigen und in umgekehrter Reihenfolge wieder am Motor montieren.

Die Abbildungen dienen zur Illustrationszwecken.

Form und Ausrüstung ihrer Haube kann von den Abbildungen abweichen.

17. Teile-Liste

Mod.MSPK950IX

Teil Nr.	Bezeichnung Stk.
1	Abluft Faltenschlauch	1
2	Innerschacht	1
3	Ausserschacht	1
4	Halterung Innerschacht	1
5	Halterung Ausserschacht	1
6	Schlauchstutzen	1
7	Hauben Montagehaken	1
8	Anschlusskabel	1
9	Haubenkörper	1
10	Filter- und Bedienblende-Rahmen	1
11	PCP Box	1
14
12	PCP Kondensator	1
13
15	Bedienfeld	1
16	Halogen Leuche	2
17	Geblase	1
18	Flügelrad	1
19	Motot	1
20	Geblasegitter	2
21	Druckschafter	5
22
23	Aluminium Filter	3

BORETTI B.V.

DeDollard17

1454 AT Watergang

T [phone]

F [phone]

S 0900-2352673 (service)

E [e-mail]

The Netherlands

N.V.BORETTIS.A.

Rupelweg 16

2850 Boom

T [phone]

F [phone]

E [e-mail]

Belgium

CHIMNEY- & ISLAND COOKER HOODS

Zorg ervoor dat filters nicht beschadigen

De motor fonctioniert nicht meer:

De fabrikant en/of importeur kan nicht
