GEBRUIKSAANWIJZING MSPK 950IX M-SYSTEM

De fabrikant van het/de hierin beschreiben product/producten waarop deze verklaring van toepassing is, verklaart hierbij geheel onder eigenverantwoordelijkheid dat dit product/deze producten in overeenstemming is/zijn met de van toepassing zijnde, fundamentele veiligheids-, gezondheids- en beschermingseisen van de hiertoe bestaande EG-richtlijnen en dat de bijbehorende testrapporten, in het bijzonder de door de fabrikant of zich genvolmachtigde volgens de voorschriften opgestelde CE-Verklaring van Overeenstemming terinzage door de bevoegde instanties beschikbaar zich en via de verkoper opgevgraagd+kunnen worden.

De fabrikant verklaart eveneens, dat de onderdelen van het in deze handledigbing beschreven apparaat die met verse levensmiddelen in contact kuren komen, geen giftige bestanddelen bevatten.

KAMIN- & INSEL HAUBEN

1. Uitleg van symbolen 1

Waarschuwing 2
2. Gebruik 2
3. Het milieu 2
4. Tips 2
5. Voordat u de afzuigkap gezruikt 3
6. Gebruik van de kap 3
7. Onderhoud 3
8. Vervangin van de verlichting 4
9. Watt e doeen bij problemen 4
10.After sales 4
11. Installatie 4
12. Afvoerpijp 5
13. Onderdelen 6
14. Bedieningspaneel 7
15. Verhelpen van een storing / probleem 8
16. Installatie Chimney Hoods 9
17. Parts List 10

Individuelle installmente instructies Eiland kappen (zie apart bijgeleverd boekje)

! Wij adviseren u om voor het gebruik deze handleiding aandachtig door te lezen teneinde problemen te voorkomen en u ervan te verzekeren dat u als gebruiker op de hoogte bent van de juiste en veilige werkung van dit product.
Onze apparaten zijn alleen bestemd voor particulier gebruik. Bij elke andere vorm van gebruikervalt de garantie.

1. Uitleg van symbolen

Mocht u om wat voor reden dan ook het apparaat wilen afdanken, houdt u zich dan aan het volgende:

Bezorg het apparaat bij hetplaatselijk bevoegde bedrijf voor het inzamelen van afgedankte huishoudelijkke apparaten. Met een correcte verwerking hunnen waardevolle materialen op intelligente wijze gerecycled worden. Voordat u uw apparaat wegdoet is het belangrijk dat u de

elektrische voedingskabel afsnijdt en samen met de stekker verwijderd.
Dit apparaat is voorzien van het merkteken conform de Europese richtlij 2002/96EG betreffende afgedankte elektrische en elektronische apparatuur. De richtlij bepaalt de normen voor het inzamelen en recyclen van de afgedankte apparatuur welke gelden voor het gehele territorium van de Europese Unie.

Uitleg van de gezebruikte symbolen in deze handleiding:

Dit is een veiligheidsinformatie symbool

Dit symbool vindt u bij informatie of meldingen welke betrekking hebben op de veiligheid van Personen.

Lees de informatatie goed door en gebruik gegaste oplettendheid.

Geef deze informatatie door aan andere gebruikers.

Dit is een waarschuwingssymbool

Dit symbolism vindt u bij informatie of meldingen welke betrekking hebben juist gebruik om schade aan het apparaat te voorkomen. Geef deze informatie door aan andere gebruikers.

Dit symbol heeft betrekking op handige tips met betrekking op het gebruik van de afzugkap.

Waarschuwing

• Houdt kinderen weg van de afzuigkap.
• De afzuigkap is alleen voor huishoudelijk gebruik geschikt. De afzuigkap is Niet geschikt voor BBQ, roken van gerechten, etc.
• De installmentie dient gedaan te worden door erkend personeel.
• De afzuigkap en vetfilters dienen regelmatig goed schoongemaaakt te worden om een juiste werking te verzekeren.
• Verzeker uzelf ervan dat de afzuigkap uit staat voordat u deze schoon maakt.
  Maak de afzuiqkap schoon in overeenkomst met de tekst in deze handleiding
• Gebruik geen vuur om de afzuigkap schoon te make.
• Neem contact op met de after sales service Dienst indien een storing aan uw kap zich voordoet.
• De gezogen luckt mag nicht afgevoerd worden in een leiding die ook gebrukt worden voor de afvoer van rook van apparaten die nicht elektrisch gevoed worden.
• De netspanning要去 overeenstemmen met de spanning weergegeven op het typeplaatje binnen in de kap.
  Lees voor het gebruik en de installmentie deze handleiding goed door, en bewaar deze op een goede plek.

Let op: Sommige onderdelen können heet worden als er gekoekt worden de afzuiigkap.

2. Gebruik

De afzigkap is alleen voor huishoudelijk

gebruik geschikt. De fabrikant en/of importeur kan nicht verantwoordelijk worden gehonden voor schade indien de afzuigkap Niet juist worden gebruikt zoals beschreiben in deze handleiding.

Een afzugkap verwijderd ongewenste geuren

en stoom en zorgt voor een juiste kamer atmosefer. Vet-, stoom en vochtdeeltjes worden geabsorbeerd door het vetfilter.

Indien de kap goed worden gelebruikt kan deutsche zorgen voor een goed klimaat in de keuken met een luchtvochtigheid van 40 - 60% .

Indien u een open haard heeft: verzeker uzelf

date er geen open vuur brand voordat u de afzuigkap aanzet, i.v.m. möglichke rookontwikkeling in uwuis(kamer).

Ook giftige gassen zouden hierdoor uw huiskamer in kuren worden gezogen, wat zeer schadelijk kan zichoor uw gezondheid!

3. Het milieu

3.1 Verpakking

De verpakking is 100% recyclebaar. Scheidt de verpakking, en breng het�de juiste lokatie in uw gemeente.

De verpakkingsmaterialen (plastic zakken, schuimen onderdelen, etc) können gevaarlijk door kinderen. Zorg dat kinderen uit de buurt en van de verpakking en Niet met de verpakkingen spelen.

3.2 Afdanken van apparatuur

• Bezorg het apparaat bij hetplaatselijk bedje bedrijf voor het inzamelen vanANKte huishoudelijk apparaten. Met eenste verwerking hunnen waardevolle materialen, elligente wijze gerecycled worden.Voordat ubaaat wegdoet is het belangrijk dat u deische voedingskabel afsnijdt en samen met deur verwijderd.

4. Tips

a) Verwijder de stekker uit het stopcontact alvorens u de afzuigkap schoonmaakt of ander onderhoud pleegt.
b) De gezogen lustcht mag nicht afgevoerd worden in een leiding die ook gebruikt worden voor de afvoer van rook van apparaten die nicht elektrisch gevoed worden.
c) Het is streng verboden met open vlammen onder de afzuigkap te koken (flamberen).

d) Het frituren moet geschieden met voortdurende controle om te voorkomen dat verhit vet in brand raakt.
e) Reinig het apparaat en de vetfilters regelmatin om een goede werkig te garanderen.
f) Indien de afzuiigkap gebruikt worden met andere apparaten welke nicht elektrisch gevoed worden, mag de kamer vacuum niet hoger+zijn dan 4Pa (4 x 10-5 bar).
g) Zorg dat de kamer goed geventileerd is.
h) Verwijder möglichke voedselresten direct van de afzuigkap

De afvoerijp mag Niet van brandbaar gemaakt zich.

5. Voordat u de afzuigkap gebruikt

• Let voor de installmentie erop dat de kap zich beschadigd is. De fabrikant en/of de importeur kan zich verzantwoordelijk worden gezchoolden voor schades welke na installmentie gemeld worden.

De installmentie dient gedaan te worden doorten en erkend personeel.

6. Gebruik van de afzuiigkap

6.1 Veiligheidsinstructies

De vetfilters dienen.altijd geplaatst te zich

tijdens gelebruik van de afzuigkap, om te voorkomen dat het vet in de motor en afvoer verecht komt.

• Gebruik altijd een pan wanner u uw kookplaat gezruikt, waar de directe warmte van branders schadelijk kan+zijn voor uw afzugkap.
• Het frituren moet geschieden met voortdurende controle om te voorkomen dat verhit vet in brand raakt.

Let op! De kans op vuur is groter naarmate olie en/of vet vaker gekrukt worden.

• Voorkom open vuur onder de kap om schade aan de kap te voorkomen..

6.2 Voor modellen met afvoer maar buiten:

De afgezogen lucht worden maar buiten geblazen via de afvoerpijp. Zorg dat de lucht probleemloos maar buiten afgevoerd kan worden, en controllerer dat de afvoer Niet geblokkeerd is.

Let er op dat er voldoende toevoer is van wanner u de afzuiqkap gekruikt.

Indien een afvoer maar buiten Niet möglichk is, dient u de afzugkap te gebruiken in de recirculatie stand.. (zie hoofdstuk 11.3)

6.3 Recirculation:

De lucht worden gefilterd door een koolstofffilter, en wordt daarna'erug de keuken in geblazen. De koolfilters vangen de kookgeuren op.

De lucht worden teruggeblazen via openings in de Schacht van de afzuiqkap.

Het is raadzaam de afzuigkap eenaar minuten.
er het koken aan te zetten op de gewenste stand, om de kap na het koken nog eens 5 tot 10.
uten aan te latent staan.Dit om na het koken de.
ste geurtjes uit de keuken te verwijderen.

7. Onderhoud

Schakel de stroomtoevoer van de afzuigkap af door de stekker uit de wandcontactdoos te halen, of de zekering uit de groepenkast te halen.

Reinig de kap nicht d.m.v.stoom!
- Gebruik geen alcohol om de kap te reinigen, indien u een gekleurde afzuigkap heeft. Dit kan verkleuring verroorzaken.
- Reinig de vetfilters regelmatig.

Vetfilters welke verzadigd zijn met vet kannen vlam vatten en nare geurtjes verspreiden.

• Verzadigde vetfilters zorgen voor een slechte werkking van uw afzuigkap..
• Voorkom dat water bij de elektronica kan komen wanner u het bedieningspaneel schoon maakt.

Informatie m.b.t. RVS apparaten

Gebruik alkijd een RVS reiniger om het RVS te reinigen. Volg de instructies op de verpakking van de reiniger welke u gebruikt.

Gebruik geen reinigers in de buurt van het ngspaneel

tijdens het schoonmaken. De filters hunnen verkleuren door het schoonmaken. Dit heeft geen gevolgen voor de werking van het vetfilter.

7.1 Vervangen van de filters

Filters要去en vanijd totijd verrangen worden. Neem het volgende in ach tom te besluten wanner een filter verrangen moet worden:

• Vetfilters hoeven net verrangen te worden wanner deze verzadigd zich, maar kunden minstens eenmaal per maand gereinigd worden met de hand of in een vaatwasser (max. 60 graden) (gebruik geen aggressieve schoonnmaakmiddelen). Laat het filter goed drogen alvorens het wee terug teplaatsen in de afzuigkap.

^aGebruik geen alkalische vaatwasser reiniger (dearde 7 of hoger)

Koolstoffilters

Koolstoffilters kuren nicht gereinigd of geregenereerd worden en moet regelmatig worden verrangen (minstens eens per 3 maanden of eerder, afhankelijk van het kookgebruik)

Er is een brandrisico als de aanwijzingen in handleiding m.b.t. het onderhoud van de kap Niet in alot worden genomen.

8. Vervanging van de lampen

Vervang de lamp voor eenzelfde lamp met de of een lagere wattage, nooit voor een mete ligere wattage.

9. Wat te doeen bij problemen

Is de stekker correct in de wandcontactdoos geplaatst?
Isereen stroomstoring?
Is er een zekering doorgebrand?

De kap zuigt nicht goed af / het geluidsniveau is hoger geworden:

Is de afmeting van de afvoer in orde?
Is de afvoer geblokkeerd?
- De afvoer要去 150 mmন. Een kleinere diameter kan de zuigkracht van de motor negatief beinvloeden.
- De afvoer van lucht kan verhinderd worden de een muurfilter. Test de kap zonder muurfilter, indien de prestaties van de kap verbeteren dient het muurfilter verrangen te worden voor een beter filter.
Zijn de vetfilters schoon?
- Zijn de koolstoffilters meer dan 6 maanden nicht verwangen? Indien dit het geval is dient u deze te verwangen.

Is er voldoende toever van lucht om de afgevoerde lucht te verrangen?

Deverlichtingwerktniet:

• Dient de verlichting verrangen te worden?
  Is de verlichting goed geplaatst??
  Is ere en zekering doorgebrand in de groepenkast?

Indien het bovenstaande nicht geholpen. I misschienen technisch defect aan uwkap.

Probeer de afzuigkap zichelf te repareren, maar neem contact op met de aver sales service Dienst.

10. After sales

Voor eventuele technische vragen sunt u contact opnemen met de after sales service Dienst.

Het typeplaatje bevindt zich in de afzuigkap (zichtbaar wonneer de vetfilters zijn verwijderd)

11. Installatie

Let op het volgende voor u met de installmentie begint:

• Installer de kap op de juiste plaats waar u de kap goed kan bedieren.
• Controller of de muur stevig genoeg is om het gewicht van de kap te dragen.
• Controller de aanwezigheid van eventuele leidingen voordat u in de muur gaat boren. Zie hoofdstuk 11.1 voor de juiste afstandussen de afzuigkap en uw kookplaat.
• Volg de nummering van de extra stappen en additionele instructies.

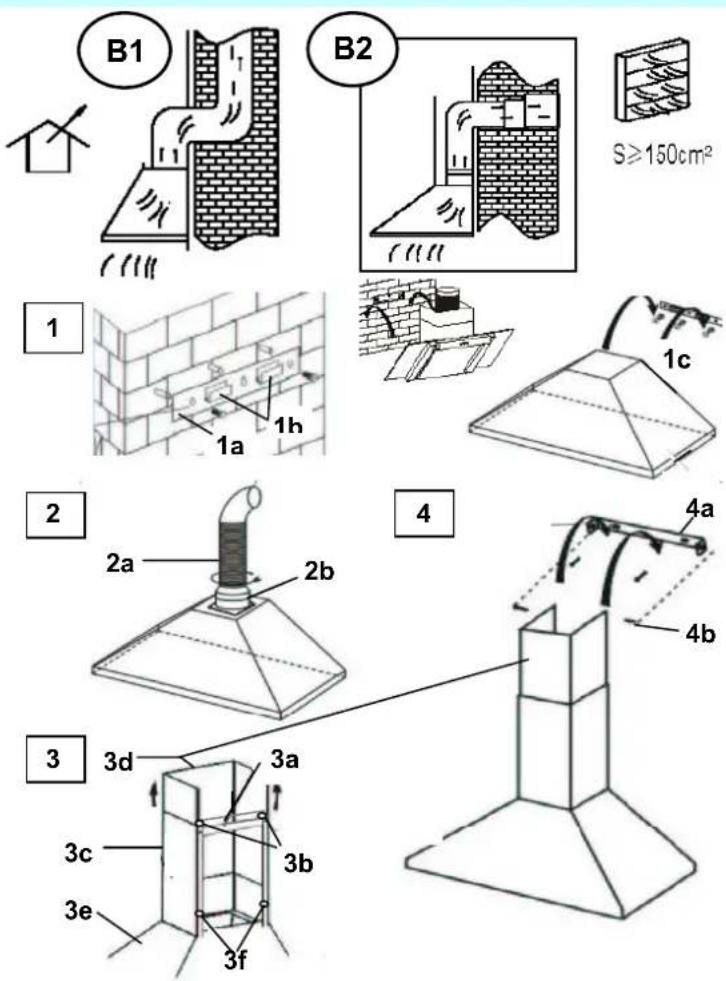

• Voor modellen emt afvoer maar buiten (A- zie ook de installmentie data):
• De diameter van de afvoer dient gelijk te zich aan de diameter van de aansluiting op de kap.
• Bij gebruik van een terugslagklep, controller of deze na installmente vrij is om te openen sluiten en dus Niet worden geblokkeerd.

11.1 Installatie data

Minimum aufstand:tussen kookplaat en onderkant afzuigkap:

Bij keramische en inductiekookplaten 65 cm
Bij gaskookplaten 70 cm

Bij olie / hout branders 85 cm.

Sluit de kap pas aan op het

elektriciteitsnetwork wannesr de kap volledig is geinstalleerd.

11.3 Recirculation

Indien u de kap als een recirculatie model wilt gebruiken, dient u de koolstoffilters teplaatsen voordat u de kap gaat gebruiken. Koolstoffilters

worden nicht standardmeegeleverdbij uw afzugkap,en dient u als extra accessoere aan te schaffen.

Het kan zichn dat de kap in de recirculatiepositie gezet moet worden (zie hoofdstuk 13)

11.5. Elektrische aansluiting

spanning weergegeven op het typeplaatje binnen in de kap.

Sluit de kap Niet aan als de inforamtie op het typepplatje Niet overeenkomt met de netspanning.

Het typeplatje is te vinden in de kap, ache ter de vetfilters.

11.6 Plaatsing van het koolstofffilter

De instructies voor hetplaaten van de koolsotffilters, zichtoegevoegd in de verpakking van de koolstoffilters.

11.7 Plaatsing van de afzuigkap

Zie hoofdstuk 16 voor meer informatie voor hetplaatsen van de afzuiigkap.

12. Afvoerpijp

(De afvoerpijp worden nicht standard met de afzugkap meegeleverd)

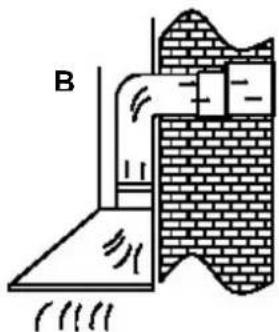

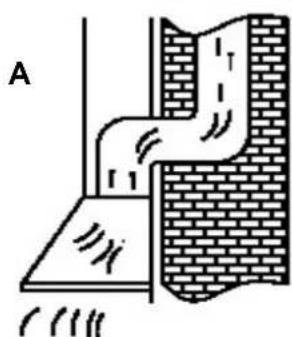

Fig.A Luchtafvoer maar buiten

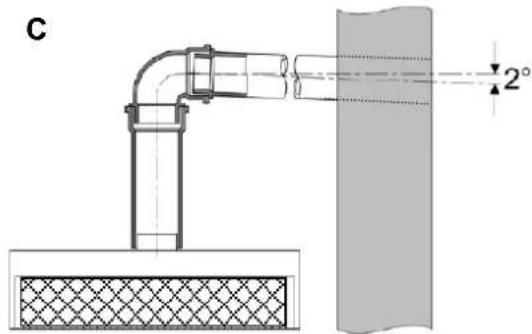

Fig. B Luchtafvoer via een alternatif luchtkanaal

• De afvoer dient zo recht en kort möglich te zich.
• Om teveel lawaai en /of slechte afzuiging te voorkomen dient de afvoer nichtkleiner te+zijn dan 150mm in doorsnee.
• Gebruik ruime bochten. Krappe bochten verminderen de capaciteit van de afzuigkap.
• De afvoerijp mag Niet van brandbaar material gemaakt+zijn.
• Bij gelebruik van een horizontale afvoer, dient de afvoer 1cm per meter te zakken (Fig. C). Dit om te voorkomen dat condensatewater in de motor kan komen.

verantwoordelijk worden gezogen voor schades en storingen wanner de aanwijzingen betreffende de installmente en de afvoer in deze handleiding Niet inRCT Acht worden genomen.

Zet- en drukfouten voorbehonden.

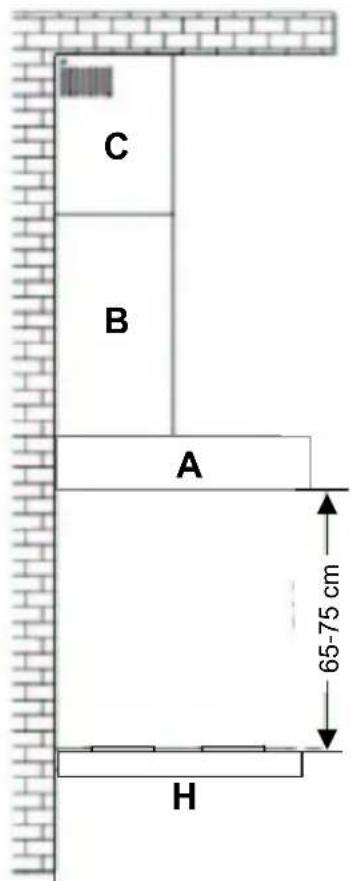

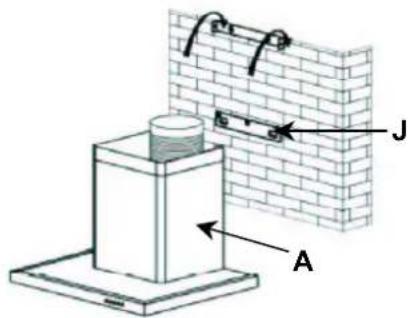

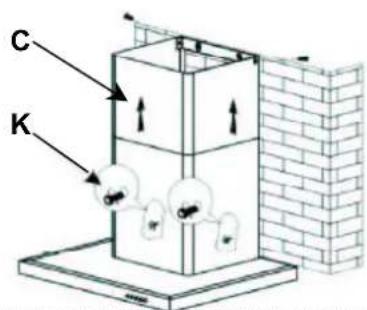

13. Onderdelen

Afhankelijk van model

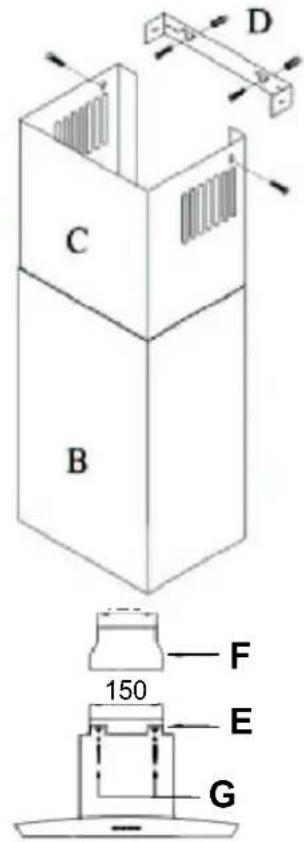

A:Kap
B:Buitenschacht
C: Binnenschacht

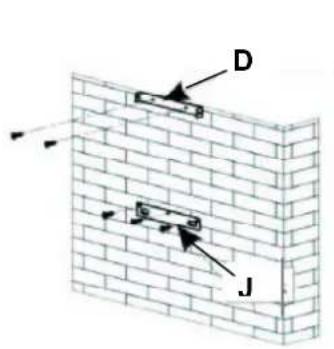

D: Bevestigingsbeugel schacht
E: Aansluiting afvoer (150 mm)
F: Koppelstuk voor afvoer (125 mm)
G: Aansluitgaten voor E
H: Kookplaat
J: Bevestigingshaak voor kap

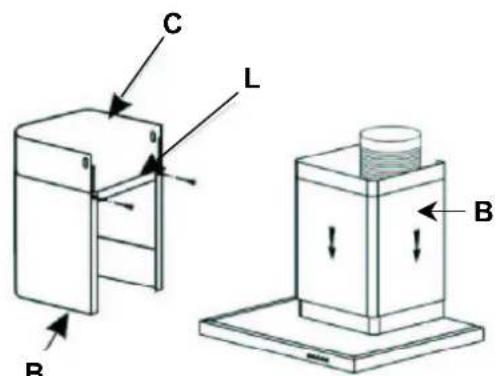

K: Veiligheids schroef
L: Beugel voor binnenschacht
M: Afvoer

1 Bediening
2 Vetfilter
3 Verlichting
4 Typeplaatje
5 Motor
6 Koolfilter

Afbeeldingen zijn alleen ter illustratie. Het design en de afmetingen van uw afzuigkap konnen afwijken van de afbeeldingen.

14. Bediening van de afzuigkap

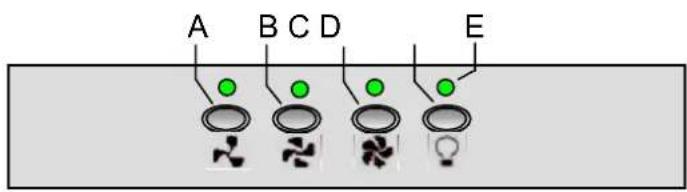

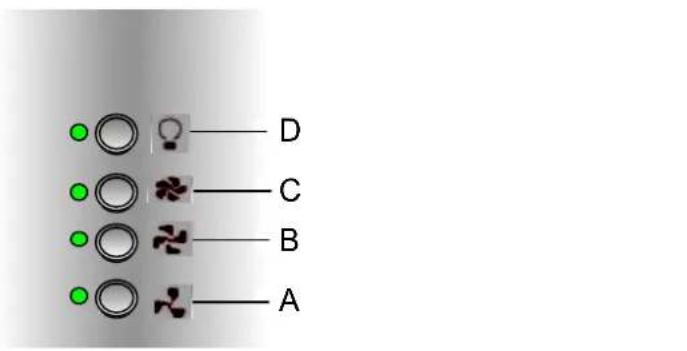

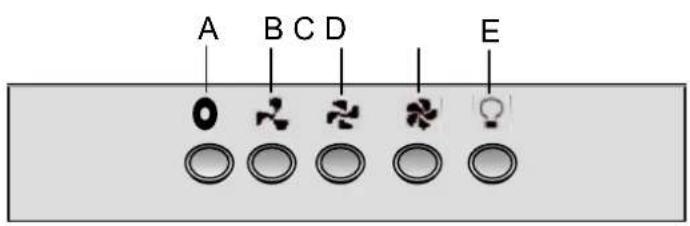

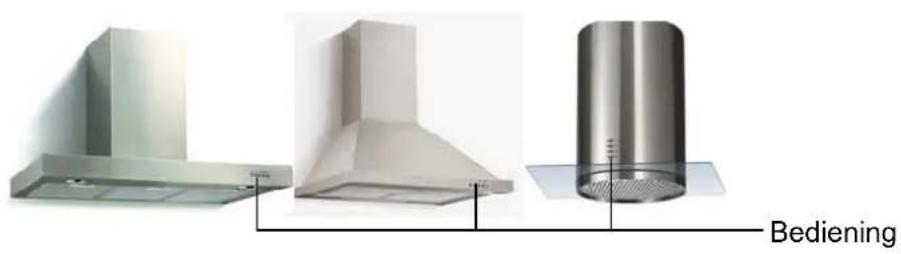

Bedieningspaneel (per model afhankelijk)

A Motoruit
B Motor stand 1
C Motor stand 2
D Motor stand 3
E Verlichting AAN/UIT

A Motor AAN/UIT
B Motor stand 1
C Motor stand 2
D Motor stand 3
E Verlichting AAN/UIT

A Verlichting AAN/UIT
B Motor AAN/UIT / Motor stand 1
C Motor stand 2
D Motor stand 3
E Indicatielamp

D Verlichting AAN/UIT
C Motor stand 3
B Motor stand 2
A Motor stand 1
Indicatielampen

A Motor stand 1
B Motor stand 2
C Motor stand 3
D Verlichting AAN/UIT
E Indicatielampen

Afbeeldingen zijn alleen ter illustratie.

15. Verhelpen van een storing / probleem

Probleem	Mogelijk oorzaak		Oplossing
Verlichting werkt wel, maar motor doet niets	Terugslagklep is geblokkerd		Rectify jamming
	Condensator kapot		Vervang de condensator
	Motorlager is kapot		Vervang de motor
	Er komt een rare geur van de motor		Vervang de motor
Verlichting en motor werken beiden nicht	Het volgende is möglichk, aanvullend op bovenstaande oorzaken
	Verlichting kapot	Vervang de lampen
	De afzuigkap krijgt geen stroom	Controler de zekering en of de stekker juist geplaatst is
(Olie) lekkage	Terugslagklep sluit nicht	Controler de terugslagklep op blokkages
	Te veel vet in de afzuigkap	Controler de kap intern en maak deze goed schoon.
De kap resoneert	De motor is nicht goed bevestig	Bevestig de motor correct
	De kap is nicht juist bevestigd	Bevestig de kap correct
De afzuigkap zuigt onvoldoende af	Te große afstand tussen de kap en de kookplaat	Verminder de afstand
	De afvoerpijp is geblokkeerd	Contreel de afvoer
	Te veel tocht door open ramen en deuren	Sluit wat ramen en deuren om,tocht te voorkomen
Afzuigkap is onstabel / hangt nichtrecht	De bevestigingsbeugel is goed gemonteerd	Monteer de beugel correct, en draai de schroeven goed aan
	Schroeven zichniet goed aangedraaid	Draai de schroeven goed aan

16. Installatie

Afzugkappen met schacht

Verzeker uzelf van de juist afstand tussen de kookplaat en afzuigkap. Zie hoofdstuk 11.1

1. Maak de omgeving goed schoon voordat u met de installmentie begint, om te voorkomen dat stof of andere resten in de kap verecht kannen komen.
2. Let er op dat de afvoerijp Niet in aanraking of in de buurt komt van gasleidingen en/of leidingen welke heet kennen worden.
3. Zorg ervoor dat de afvoerpijp zorecht möglich is. In geval van een bocht mag de hoek Niet het maximum van 120^ overschrijden.
4. Zorg dat de kap waterpas hangt, om vetophoping in de kap te voorkomen.

A Recirculatie model

B Afvoer model

Let op! Installer koolfilter (A1) alleen bij gebruik van recirculatie.

A Installatie voor recirculatie model

Houdt bezelfde procedure aan als beschreiben in hoofdstuk B. Sla stap 2 darüber over. Sluit de koolfilters A2 aan voordat u de vetfilters staat.

B Installatie voor afvoer model

(B1) Via een afvoer door het dak
(B2) Afvoer via de buitenmuur

1. Hou de bevestigingshaken 1a gegen de muur, markeer de gaten met een stift, boor de gaten,plaatst de muurpluggen en schroef de gaten stevig aan de muur en hang de kap op de haken.1b (1c)
2. Bevestig het koppelstuk 2a, door met de klok mee te draaien, tussen de terugslagklep 2b en afvoer (Figs. B1 & B2)
3. Bevestig beugel 3a met schroeven 3b op de schacht;
   plaats de bovenschacht in de binnenschacht (3c en 3d)
   op de kap 3e en schroef deze vast 3f.
4. Schroef de bevestigingsbeugel 4a met pluggen en schroeven aan de muur op de juiste hoogte. Schuif de bovenschauchtuit maar de bevestigingsbeugel, en schroef.Deze vast.
5. Sluit de kap aan op het stroomnetwork enplaats de vetfilters A2.

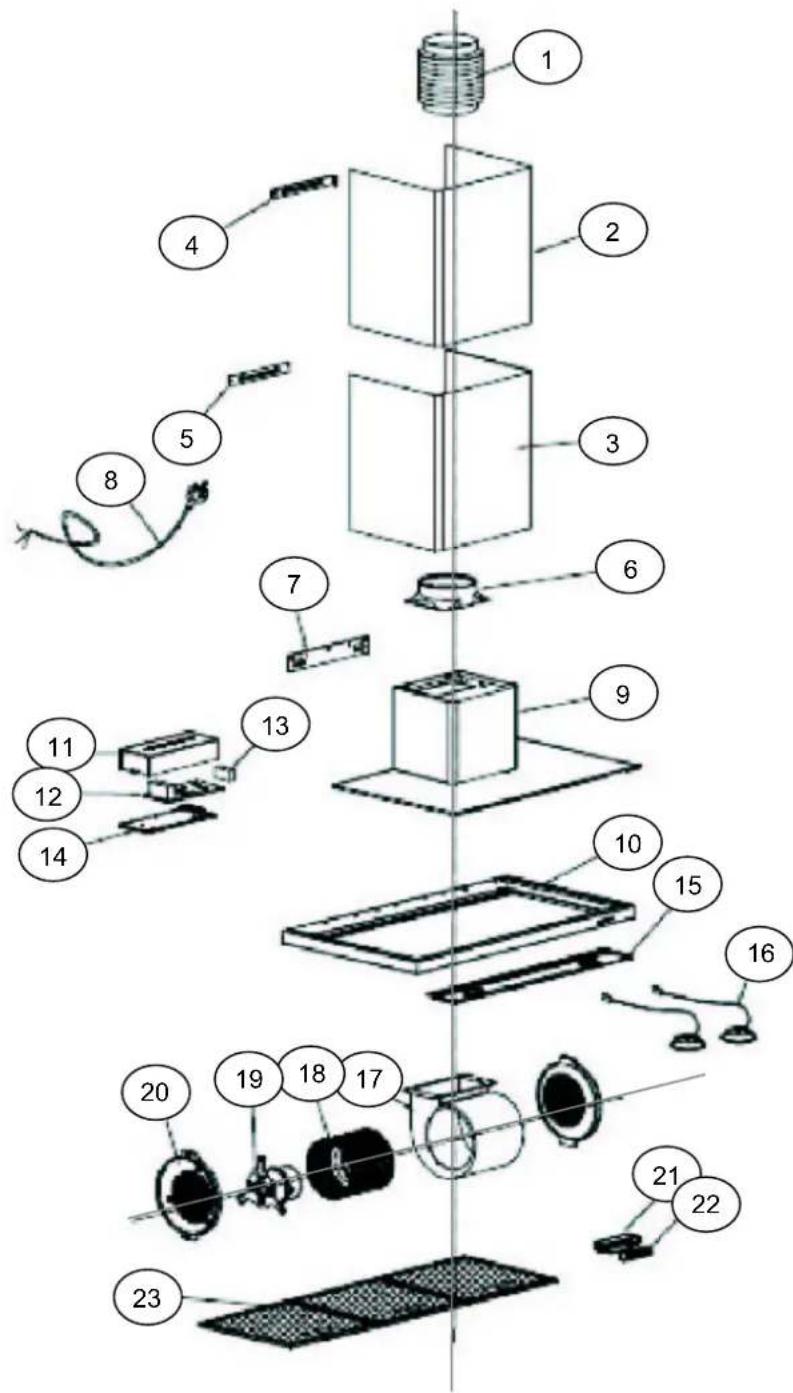

17. Parts List

Mod. MSPK950IX

Part No.	Part Name QTY
1 Afvoer		1
2 Binnenschacht		1
3 Buitenschacht		1
4 vestigingsbeugel binnenscha		1
5 vestigingsbeugel buitenscha		1
6 Koppelstuk afvoer		1
7 Bevestigingshaak		1
8 Shoer		1
9 Motorhuis		1
10 Frame kap		1
11 PCB box		1
14
12 PCB condensator		1
13
15 RVS strip		1
16 Halogeen verlichting		2
17 Blower		1
18 Fan		1
19 Motor		1
20 Zijstuk motor		2
21 Bediening		5
22
23 Vetfilter		3

BORETTI B.V.

DeDollard17

1454 AT Watergang

T [phone]

F [phone]

S 0900-2352673 (service)

E [e-mail]

The Netherlands

N.V.BORETTIS.A.

Rupelweg 16

2850 Boom

T [phone]

F [phone]

E [e-mail]

Belgium
