BS 1249 - Staubsauger CLATRONIC - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG BS 1249 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie · Mode d'emploi/Garantie
Instrucciones de service/Garantia · Manual de instruções/Garantia
Istruzioni per l'uso/Garanzia · Bruksanvisning/Garanti
Instruction Manual/Guarantee · Instrukcja obstugi/Gwarancja
Návod k použiti/Záruka · A használati utasítás/Garancia
PykoBoDCTBO no 3Kcπnyataún/ΓapaHTn

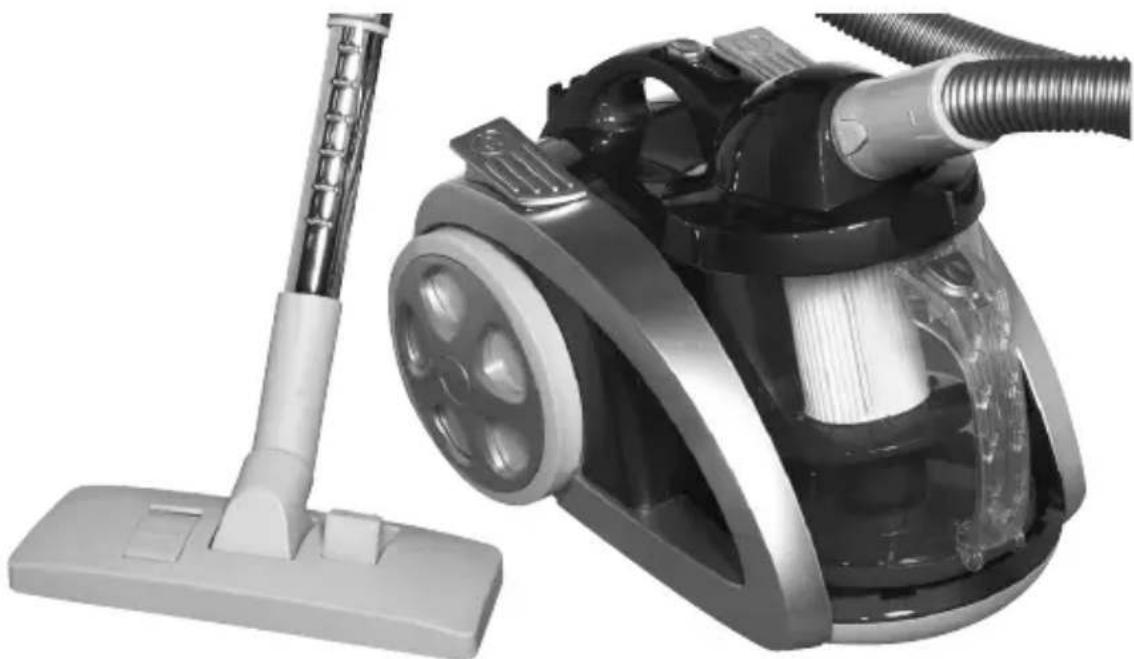

Bodenstaubsauger

Stofzuiger · Aspirateur-traineau Aspiradora · Aspirador Aspirapolvere a carrelo · Gulvstovsuger Floor-type vacuum cleaner · Odkurzacz Porszivo · Vysavač kobercu Πbilecoc

BS 1249

C E

Inhalt D

Übersicht der Bedienelemente 3

Bedienungsanleitung 4

Technische Daten 10

Garantie. 10

Inhoud NC

Technische gegevens 18

Garantie. 18

Sommaire F Page

Listedes differenténellementsdecommande..3

Mode d'emploi 20

Übersicht der Bedienelemente

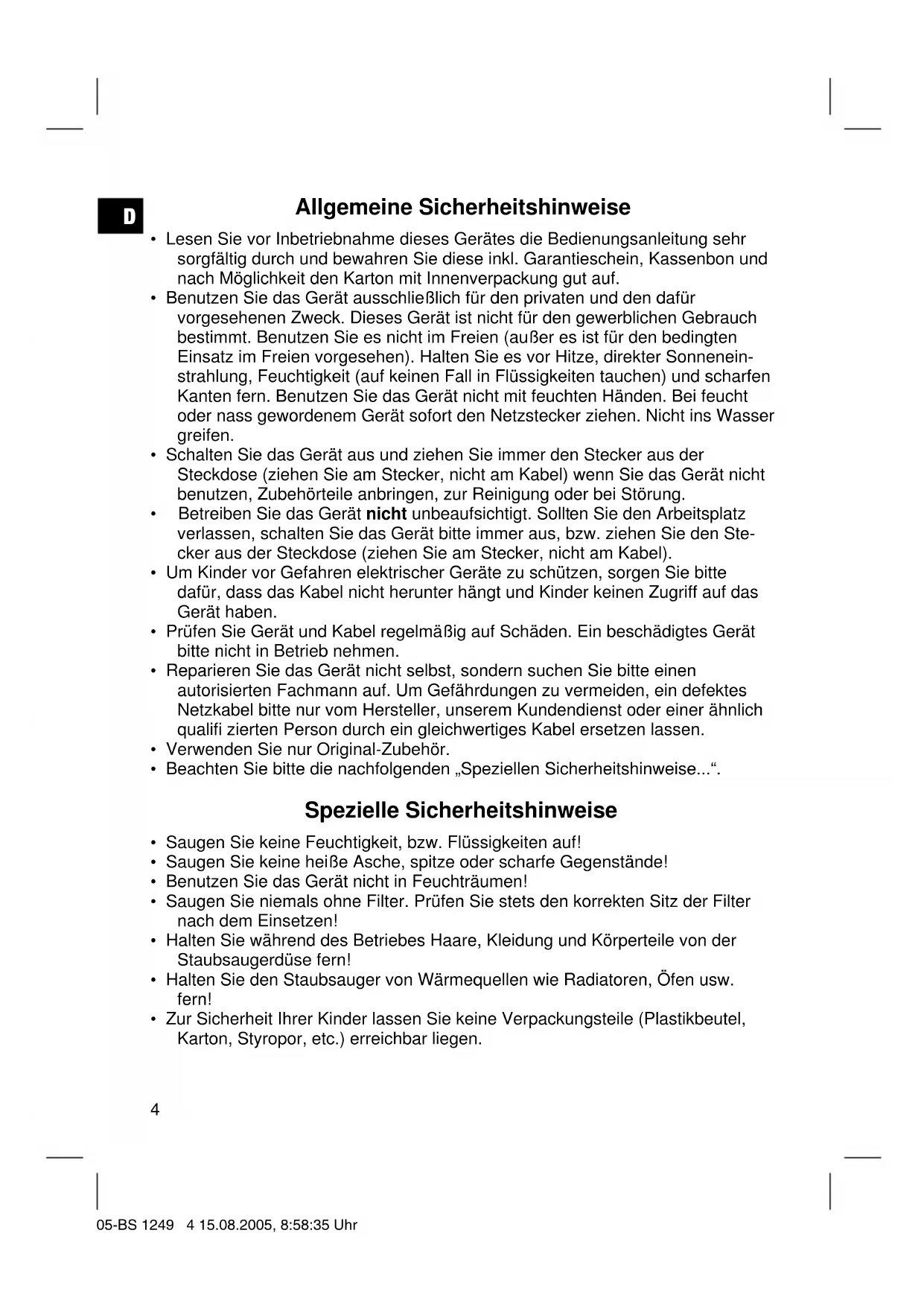

Allgemeine Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme these Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf.
• Benutzen Sie das Gerät ausschließlich für den privaten und den damit vorgesehenen Zweck. Diese Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Handen. Bei feucht oder Nass gewordenem Gerät sofort den Netzsteckerziehen. Nicht ins Wasser greifen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerätitte immer aus, bzw.ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).
• Um Kinder vor Gefahren elektrischer Geräte zu schützen, sorgen Sieitte davon, dass das Kabel nicht herunter hängt und Kinder keinen Zugriff auf das Gerät haben.
• Prüfen Sie Gerät und Kabel regelmäß auf Schäden. Ein beschädigtes Gerätitte nicht in Betriebnehmen.
• Reparieren Sie das Gerät nicht selbst, sondernuchen Sieitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabelitte nur vom Hersteller, unserem Kundendienst oder einer ahnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sieitte die nachfolgenden „Speziellen Sicherheitshinweise...".

Spezielle Sicherheitschinweise

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!
• Saugen Sie keine Höhe Asche, spitze oder scharfe Gegenstände!
• Benutzen Sie das Gerät nicht in Feuchträumen!
• Saugen Sie niemals ohne Filter. Prufen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!
• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!
• Zur Sicherheit Ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

Übersicht der Bedienelemente

1 Abdeckung Auslassfi Iter 10 Kabel
2 Schlauchanschluss 11 Parkhilfe
3 Tragegriff 12 Metallbodendüse
4 Saugleistungsregler 13 Parkettbürste
5 Griff Staubbehälter 14 Turbobürste
6 Staubbehalter mit 15 Einlassfi Iter Motorschutzfi Iter
7 Taste zum Lösen

des Staubbehälter A „2in1“ Düse

8 Ein/Aus-Schalter (Fugen- und Burstendüse),
9 Taste zur Kabelaufwicklung B Polsterdüse

Zubehör:

Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er Mechanisch einrastet, drücken Sie dazuitte gleichzeitig die Tasten. Um den Schlauch wieder zu losen, drücken Sieitte erneut die Tasten am Verbindungskopf.
• Halten Sie die Tasten gedrückt undziehen Sie dann den Schlauch hersa.
• Stecken Sie ggf. das Saugrohr am Griffstück auf.

Benutzen des Gerätes

1. Montieren Sie das Zubehör.
2. Wickeln Sie die benöttigte Kabellänge ab, stecken Sie den Netzstecker in eine vorschrifsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz und schalten Sie das Gerät mit dem Ein-/ Ausschalter ein.
3. Stellen Sie die Saugleistung mit dem Saugleistungsregler ein.
4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrücken ist nicht nötig.
5. Hinweis: Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Saugleistungsregler

Niedrige Saugleistung: Für Gardinen, empfi ndliche Stoffe.

Mittlere Saugleistung: Für hochflorige Veloursteppiche und Textilboden.

Hohe Saugleistung: Für robuste Teppiche und Fußboden.

Aufwickelvorrichtung fur Netzkabel

Bitteziehen Sie das Netzkabel max. bis zur gelben Markierung.Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden...,ohmen kann.Solche Schaden fallen nicht in den Garantieanspruch.

Aufwickeln

Drücken Sie die Taste für Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein herumschlagen zu vermeiden.

Teleskop-Saugrohr

Durch das hohenverstellbare Saugrohr, wird eine individuelle Anpassung auf ihre Körperprüge erhögbigt.

• Entriegeln Sie die Kupplung durch Drucken der Taste in Pfeilrichtung.
• Verschieben Sie die Saugrohre wie gewünscht.
  Zum Verriegeln loseN Sie die Taste, bis es deutlich hörbar einrastet.

Dusenaufsätze

Fugen-, Bürstdüse: Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw.

,2 in 1" Duse: Zusammengeklappt können Sie sie als
Fugenduse benutzen. Mochten Sie die Burstenduse
verwenden,ziehen Sie am Burstenteil in Pfeilrichtung,
bis diese mechanisch einrastet.

Polsterduse: Zur Reinigung von Polstern, Vorhängen usw.

Metallbodendüse: Zur Reinigung von Teppichen oder glatten Flächen.

Glatte Boden: Drucken Sie den Hebel mit dem Burstensymbol mit dem Fuß nieder. Die Bürsten sind jetzt sightbar.

Teppiche: Drücken Sie den gegenüber liegenden Hebel nieder.

Parkettbürste: Die Bodendüse ist zur leichteren Führung, mit Rollen ausgestattet. Für große Flächen, wie Parkett, Lami nat oder Fliesen u. a.

Turbobürste: Die Bodendüse ist zur leichteren Führung, mit Rollen ausgestattet. Die Bürste ist mit einer rotierenden und einer schwingend gelagerten Bürstwalze ausgestattet, die durch den Luftstrom angetrieben wird. Entfernt festgetretenen Schmutz, Tierhaare, Faden und Fusseln besonderss gründlich. Der Teppichfl or wird frisch aufgebürstet.itte beachten Sie, dass die Turbobürste nicht fur glatte Böden z. B. Parkett, Laminat u.a. geeignet ist, die Oberfl äche konnte Schaden behmen.

Lösen der Düsen: Ziehen Sie diese unter leichtem Drehen ab.

Luftschieber

Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu losen.

Filter

Ihr Gerät verfügbar über 3 Filtersysteme. Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz undkleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft" gewirbelt.

Der lastige Erwerb von Staubbeuteln entfällt.

Ist der Staubbehälter ca. 1/3 mit Staubrückstände gefüllt oder{lsst die Saugkraft nach, gehen Sie wie folgt vor:

Entleeren des Staubbehalters Drücken Sie die Taste zum Lösen des Staubbehälter und entnehmen Sie den Staubbehälter.

Entleeren Sie den Inhalt des Staubbehalters, drücken Sie dazu die Taste am Staubbehälter. Schreiben Sie im Anschluss die Klappe des Staubbehalters wieder.

D

1. Motorschutzfi Iter (im Staubbehälter)

Reinigen des Filtereinsatzes

Wichtig:

Entleeren Sie immer erst den Staubbehälter, bevor Sie den Filtrereinsatz entnahmen.

• Drücken Sie die Taste zum Lösen des Staubbehälter und entnahmen Sie den Staubbehälter (siehe Abb. 1).
• Entleeren Sie den Inhalt des Staubbehalters, drucken Sie dazu die Taste am Staubbehalter (siehe Abb. 2). Entriegeln Sie den Filtereinsatz durch kurzes Drehen im Uhrzeigersinn (siehe Abb.). Im zweiten Schritt lasst sich der Filtereinsatz nach unter hereausnehmen.
• Reinigen Sie den Motorschutzfi Iter durch Ausklopfen und sanfes Ausbürsten.
• Setzen Sie die Bauteile wieder ein.
• Schließen Sie im Anschluss die Klappe des Staubbehalters wieder.

Nach jedem dritten Entleeren oder bei stärkeren Verschmutzungen reinigen Sie den Filter, indem Sie fließendes Wasser entgegen der Blasrichtung durch das Filtrvlies laufen halten.

Setzen Sie diesen nur vollständig getrocknet wieder ein!

Achtung:

Waschen Sieitte die Filter niemals in der Waschmaschine und verwenden Sie keinen Fohn zum Trocknen.

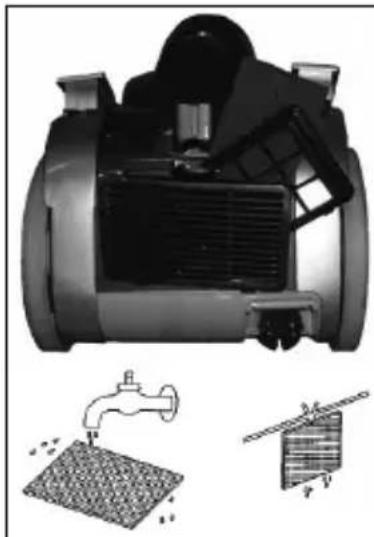

2. Einlassfi Iter

Den Einlassfi Iter fienden Sie unterhalb des Staubbehälterraums. Drücken Sie die Taste zum Lösen des Staubbehälter und entnehmer Sie den Staubbehälter. Drehen Sie den Filter gegen den Uhrzeigersinn Heraus. Reinigen Sie den Einlassfi Iter nach ca. jeder 10. Staubbehälterentleerung, oder öfter, wenn es nötig ist. Achten Sieitte daraufuf, dass der Filter immer sauber ist, da sonst keine Luftzirkulation mehr gewährleistet ist. Bei Bedarf konnen Sie den Filter in warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein.

3. Auslassfi_Iter

Des Weiteren verfügt Ihr Gerät über einen Auslassfi Iter. Um eine einwandfrei Funktion des Filters zu gewährleisten, empfehlen wir den Filter alle 6 Monate zu reinigen. Sie fänden diesen Filter am hinteren Teil Ihres Gerätes hinter einem Luftungsgitter. Öffnen Sie das Luftungsgitter durch Drücken des Hebels oben am Luftungsgitters. Ziehen Sie dann das Gitter nach vorne Heraus. Entnehmer Sie den Filter und reinigen Sie diesen, wie bereits beschrieben. Setzen Sie den Filter wieder ein und schreiben Sie das Luftungsgitter in umgehrter Reihenfolge.

Bitte beachten Sie diesen wichtigen Hinweis!

Die Reinigung kann je nach Einsatzbedingungen, z. B beim Saugen von feinen Staub, auch nach kürzerer Zeit notig werden.
- Solfte die Saugleistung Ihres Staubsaugers nachlassen, reinigen Sieitte die Filter, wie beschrieben.
- Wenn die Saugleistung plottlich während des Betriebes nachlasst, kann this auch auf eine Verstopfung der Filter hinweisen.

Ersatz Auslassfi Iter, sowie Hauptfi Iter erhalten Sie bei unserer Hotline.

Reinigung und Aufbewährung

Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!
• Reinigen Sie das Gehäuse mit einem trockenen Tuch.
• Reinigen Sie den Motorschutzfi Iter bei etwa jeder 3. Entleerung. Reinigen Sieden Filter in warmem Wasser, ohne Zusätze. Setzen Sie diesen nur vollständig getrocknet ein.

Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.
• Rollen Sie das Kabel komplett ein.
• Stellen Sieitte das Gerat waagerecht hin und hängen Sie den Haken am Teleskoprohr in die Parkhilfe (11) auf der Rückseite des Gerates ein.

D

Technische Daten

Modell: BS 1249

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme:

Pnom. 1600W
Pmax 2200W

Schutzklasse: II

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitschemischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sieitte das komplette Gerat in der Originalverpackung zusammen mit dem Kassenbon an ihren Handler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosten Umtausch des kompletten Gerätes. Wenden Sie sich in diesen Fallitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffeilen sind grundsätzlich kostenpfl richtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl richtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit konnen Reparaturen kostenpfl richtig vom entspruchenden Fachhandel oder Reparaturservice ausgeführrt werden.

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Haus- und/oder Restmüll ab 13.8.2005 verboten.

In Deutschland ab 23.3.2006.

NL

Beschermingsklasse: II
