BEDIENUNGSANLEITUNG BS 1275 CLATRONIC

Обзор деталей прибора .............................................. стр. 3 Руководство по эксплуатации .................................... стр. 39 Технические данные ................................................... стр. 41 05-BS 1275.indd 205-BS 1275.indd 2 18.12.2008 14:09:01 Uhr18.12.2008 14:09:01 Uhr3 Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Overview of the Components • Przegląd elementów obsługi • Přehled ovládacích prvků A kezelőelemek áttekintése • Огляд елементів управління • Обзор деталей прибора 05-BS 1275.indd 305-BS 1275.indd 3 18.12.2008 14:09:02 Uhr18.12.2008 14:09:02 Uhr4 DEUTSCH DEUTSCH Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs- anleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

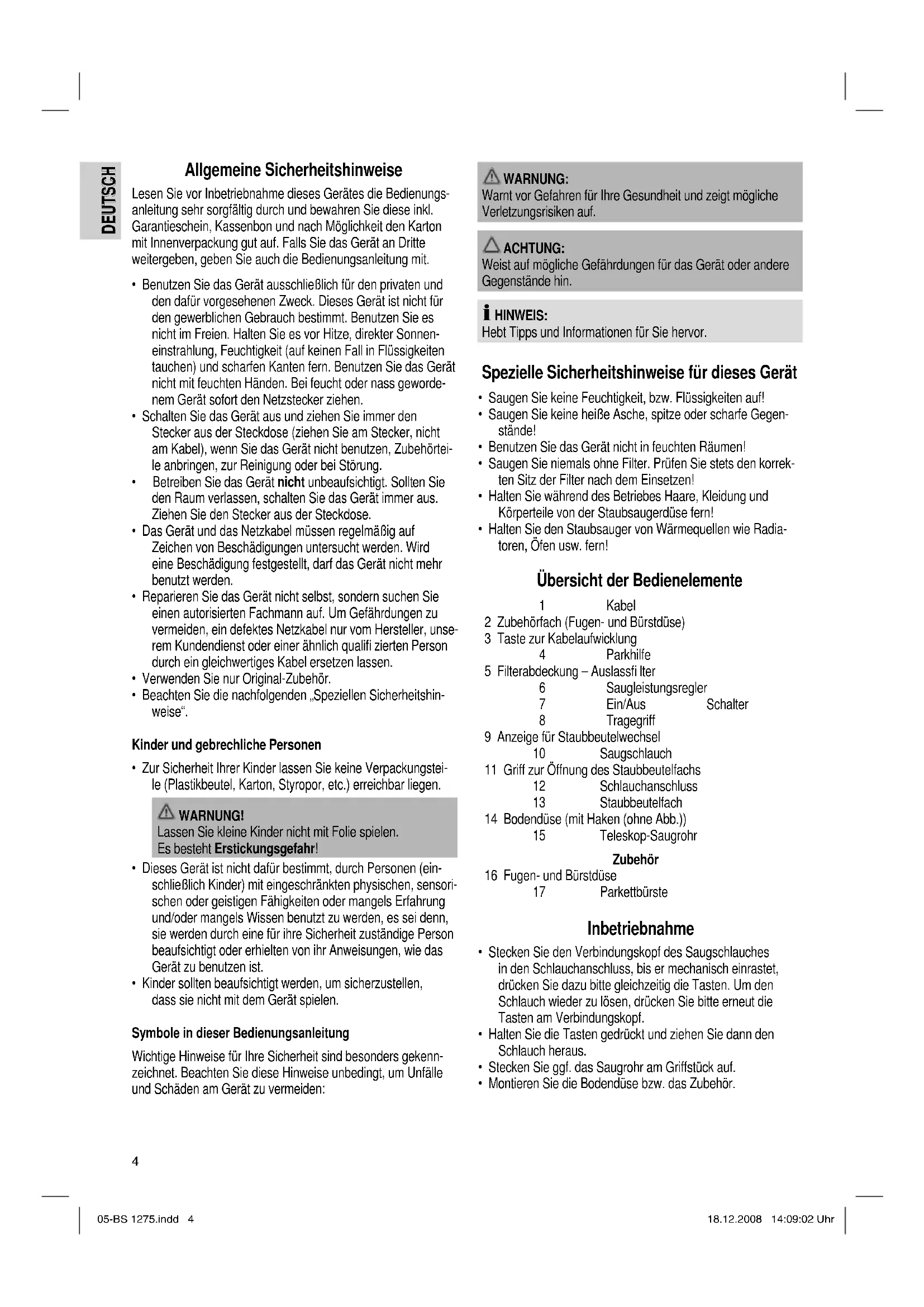

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonnen- einstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass geworde- nem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörtei- le anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unse- rem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie die nachfolgenden „Speziellen Sicherheitshin- weise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungstei- le (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn- zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Spezielle Sicherheitshinweise für dieses Gerät

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegen- stände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrek- ten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

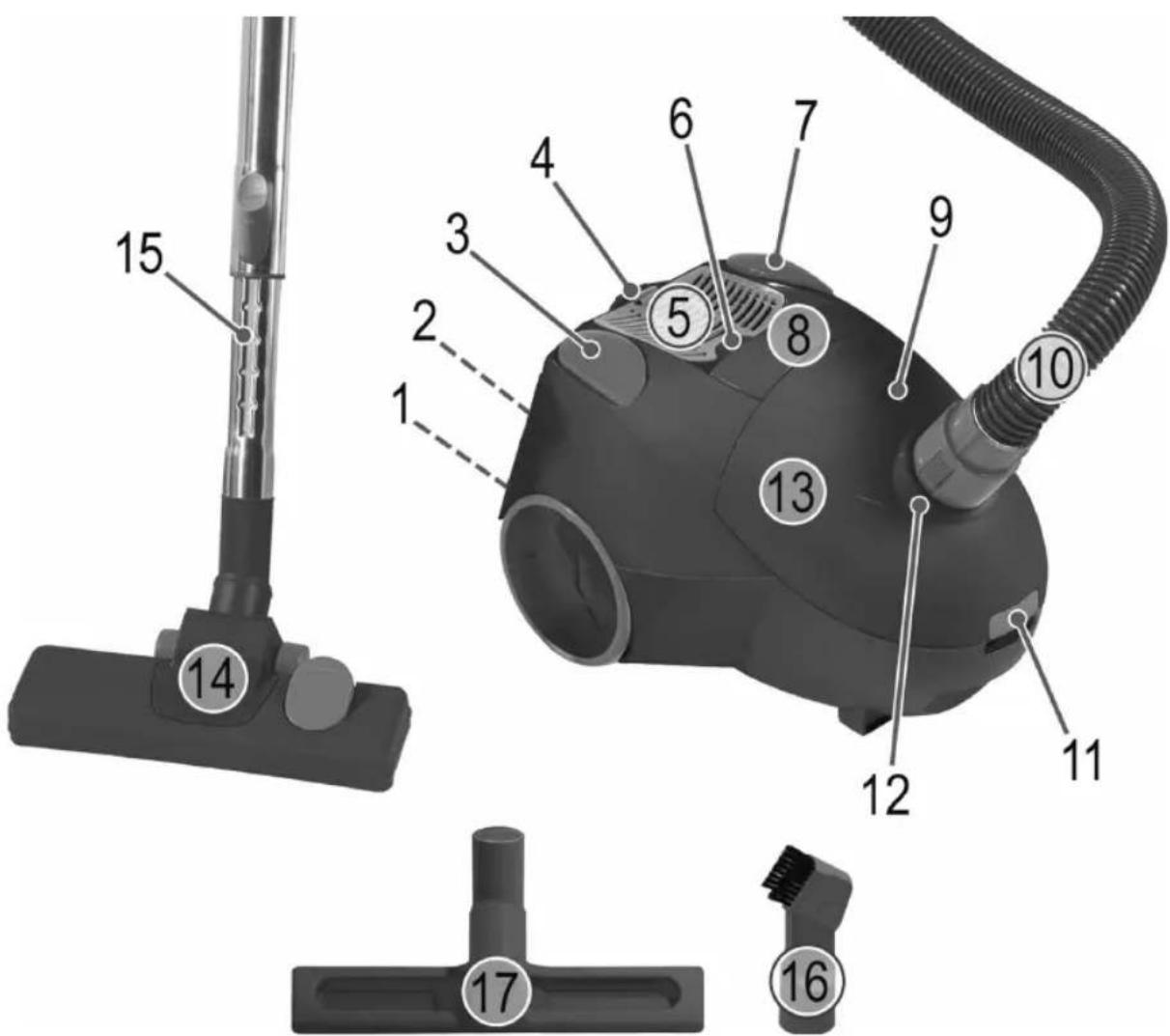

• Halten Sie den Staubsauger von Wärmequellen wie Radia- toren, Öfen usw. fern! Übersicht der Bedienelemente 1 Kabel 2 Zubehörfach (Fugen- und Bürstdüse) 3 Taste zur Kabelaufwicklung 4 Parkhilfe 5 Filterabdeckung – Auslassfi lter 6 Saugleistungsregler 7 Ein/Aus Schalter 8 Tragegriff 9 Anzeige für Staubbeutelwechsel 10 Saugschlauch 11 Griff zur Öffnung des Staubbeutelfachs 12 Schlauchanschluss 13 Staubbeutelfach 14 Bodendüse (mit Haken (ohne Abb.)) 15 Teleskop-Saugrohr Zubehör 16 Fugen- und Bürstdüse 17 Parkettbürste Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er mechanisch einrastet, drücken Sie dazu bitte gleichzeitig die Tasten. Um den Schlauch wieder zu lösen, drücken Sie bitte erneut die Tasten am Verbindungskopf.

• Halten Sie die Tasten gedrückt und ziehen Sie dann den Schlauch heraus.

• Stecken Sie ggf. das Saugrohr am Griffstück auf.

• Montieren Sie die Bodendüse bzw. das Zubehör. 05-BS 1275.indd 405-BS 1275.indd 4 18.12.2008 14:09:02 Uhr18.12.2008 14:09:02 Uhr5 DEUTSCH DEUTSCH Zubehörfach (2) Das Zubehör (Fugen- und Bürstdüse) befi ndet sich im Zubehör- fach neben dem Kabelschacht. Teleskop-Saugrohr Durch das höhenverstellbare Saugrohr, wird eine individuelle Anpassung auf Ihre Körpergröße ermöglicht. Entriegeln Sie die Kupplung durch Drü- cken der Taste in Pfeilrichtung. Verschieben Sie die Saugrohre wie gewünscht. Zum Verriegeln lösen Sie die Taste, bis es deutlich hörbar einrastet. Benutzen des Gerätes

1. Wickeln Sie die benötigte Kabellänge ab.

• Ziehen Sie das Netzkabel max. bis zur gelben Markie- rung.

• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

2. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose 230 V, 50 Hz. Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein, indem Sie die Taste mit dem Fuß nach unten drücken.

3. Stellen Sie je nach Bodenbelag den Umschalter „Teppich/

4. Stellen Sie die Saugleistung mit dem Saugleistungsregler

5. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrü-

cken ist nicht nötig. HINWEIS: Achten Sie auf die durch die Kabellänge begrenzte Reich- weite! Saugleistungsregler Niedrige Saugleistung: Für Gardinen, empfi ndliche Stoffe. Mittlere Saugleistung: Für hochfl orige Veloursteppiche und Textilböden. Hohe Saugleistung: Für robuste Teppiche und Fußböden. Luftschieber Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen. Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter

aus und ziehen Sie den Stecker aus der Steckdose.

2. Behalten Sie den Stecker in der Hand.

3. Drücken Sie die Taste für die Kabelaufwicklung und führen

Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden. Düsenaufsatz Fugen-, Bürstdüse: Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw. HINWEIS: „2 in 1“ Düse: Zusammengeklappt können Sie sie als Fugendüse benutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet. Bodendüse: Zur Reinigung von Teppichen oder glatten Flächen. Glatte Böden: Drücken Sie den Hebel mit dem Bürstensymbol mit dem Fuß nieder. Die Bürsten sind jetzt sichtbar. Teppiche: Drücken Sie den Hebel in die gegenüber liegende Richtung. Die Bürsten sind jetzt eingefahren. Parkettbürste: Die Bodendüse ist zur leichteren Führung, mit Rollen ausgestattet. Für größere Flächen, wie Parkett, Laminat oder Fliesen u. a. Lösen der Düsen: Ziehen Sie diese unter leichtem Drehen ab. Wartung Anzeige Staubbeutelwechsel (6) Halten Sie den Saugschlauch unbelastet in die Luft. Leuchtet die Anzeige für Staubbeutelwechsel, ist der Beutel voll. Wech- seln Sie ihn bitte aus. Auswechseln des Staubbeutels

• Ziehen Sie den Netzstecker aus der Steckdose.

• Öffnen Sie mit dem Griff (11) den Deckel des Staubbeutel- fachs.

• Entnehmen Sie den Beutel, indem Sie die Halterung vorsichtig nach oben herausziehen, so dass Sie leichter an den Beutel kommen. Ziehen Sie den Staubbeutel nach oben heraus.

• Schieben Sie einen neuen Beutel ein, achten Sie bitte darauf, dass der Beutel korrekt in der Führung liegt. Setzen Sie die Halterung wieder ein. Schließen Sie den Deckel, so dass er einrastet. 05-BS 1275.indd 505-BS 1275.indd 5 18.12.2008 14:09:02 Uhr18.12.2008 14:09:02 Uhr6 DEUTSCH DEUTSCH Filter Ihr Gerät verfügt über zwei Filter. Motorschutzfi lter (Einlassfi lter) Den Einlassfi lter fi nden Sie, im Staubbeutelraum. Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses. Ziehen Sie den Filter nach oben heraus. Reinigen des Filtereinsatzes Reinigen Sie den Motorschutzfi lter nach ca. jedem 10. Staub- beutelwechsel. Bei Bedarf können Sie den Filter in warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollstän- dig getrocknet wieder ein! Auslassfi lter Des Weiteren verfügt Ihr Gerät über einen Auslassfi lter. Sie fi nden diesen Filter unter der Filterabdeckung (5).

• Öffnen Sie das Lüftungsgitter durch Zusammendrücken des Hebels, seitlich am Lüftungsgitter.

• Ziehen Sie dann das Gitter nach vorne heraus. Entneh- men Sie den Filter und reinigen Sie diesen, wie bereits beschrieben. Setzen Sie bitte den Filter richtig wieder ein und schließen Sie das Lüftungsgitter (bis es einrastet). Ersatz Motorschutz- sowie Auslassfi lter erhalten Sie bei unserer Hotline. Reinigung und Aufbewahrung Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!

• Reinigen Sie das Gehäuse mit einem trockenen Tuch. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Wenn Sie das Gerät waagerecht stellen: Hängen Sie bitte den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein.

• Wenn Sie das Gerät senkrecht stellen: Hängen Sie bitte den Haken der Bodendüse in die Parkhilfe auf der Unterseite des Gerätes ein. Störungsbehebung

• Gerät ist ohne Funktion. Abhilfe: Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters.

• Gerät saugt nicht. Mögliche Ursache: Die Saugleistung ist zu gering eingestellt. Abhilfe: Kontrollieren Sie die Position des Reglers. Mögliche Ursache: Der Staubbeutel ist voll. Abhilfe: Erneuern Sie den Staubbeutel. oder Mögliche Ursache: Die Filter sind verschmutzt. Abhilfe: Reinigen Sie die Bauteile. Mögliche Ursache: Im Saugschlauch oder der Düse befindet sich ein Fremd- körper. Abhilfe: Kontrollieren Sie das Zubehör auf Fremdkörper. Geräuschentwicklung Gemessen wurde der Schalldruckpegel am Ohr einer Bedien- person (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 76,0 dB(A) (kein Limit) Technische Daten Modell: ..............................................................................BS 1275 Spannungsversorgung: ..................................... Leistungsaufnahme:

max. : ............................................................................ 1600 W Staubfi lterbeutel: .........................................................Swirl Y 298 Schutzklasse: .............................................................................. ΙΙ Nettogewicht: .....................................................................4,30 kg Technische Änderungen vorbehalten! Konformitätserklärung Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät BS 1275 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagneti- sche Verträglichkeit (2004/108/EG) und der Niederspannungs- richtlinie (2006/95/EG) befi ndet. Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung

des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garan- tie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo- nate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen. 05-BS 1275.indd 605-BS 1275.indd 6 18.12.2008 14:09:03 Uhr18.12.2008 14:09:03 Uhr 220-240 V, 50 Hz7 DEUTSCH DEUTSCH

2. Voraussetzung für unsere Garantieleistungen sind der Kauf

des Geräts in Deutschland bei einem unserer Vertragshänd- ler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbrin- gung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit

uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Repa- ratur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, unsach- gemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunst- stoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht verlän-

gert. Es besteht auch kein Anspruch auf neue Garantieleis- tungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewähr- leistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 03 2008 Garantieabwicklung Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufwei- sen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen. Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Service- portal. www.sli24.de Sie können sich dort direkt anmelden und erhalten alle Informa- tionen zur weiteren Vorgehensweise Ihrer Reklamation. Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Servicepor- tal online verfolgen. Alternativ können Sie uns den Servicefall per E-Mail hotline@clatronic.de oder per Fax 0 21 52 – 20 06 15 97 mitteilen. Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerä- tes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben. Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Ge- rätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kas- senbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbe- schreibung bei. Ohne den Garantienachweis (Kaufbeleg) kann Ihre Rekla- mation nicht kostenfrei bearbeitet werden. Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen. Clatronic International GmbH Industriering Ost 40 D-47906 Kempen/Germany Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese- henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. 05-BS 1275.indd 705-BS 1275.indd 7 18.12.2008 14:09:03 Uhr18.12.2008 14:09:03 Uhr8 NEDERLANDS NEDERLANDS Algemene veiligheidsinstructies Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.
