РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BS 1275 CLATRONIC

Обзор деталей прибора ...... стр. 3
Руководство по эксплуатации ...... стр. 39
Технические данные ...... стр. 41

Ящик для приладдя (2)

Установка приладдя на сопло

Сопло для щілин і

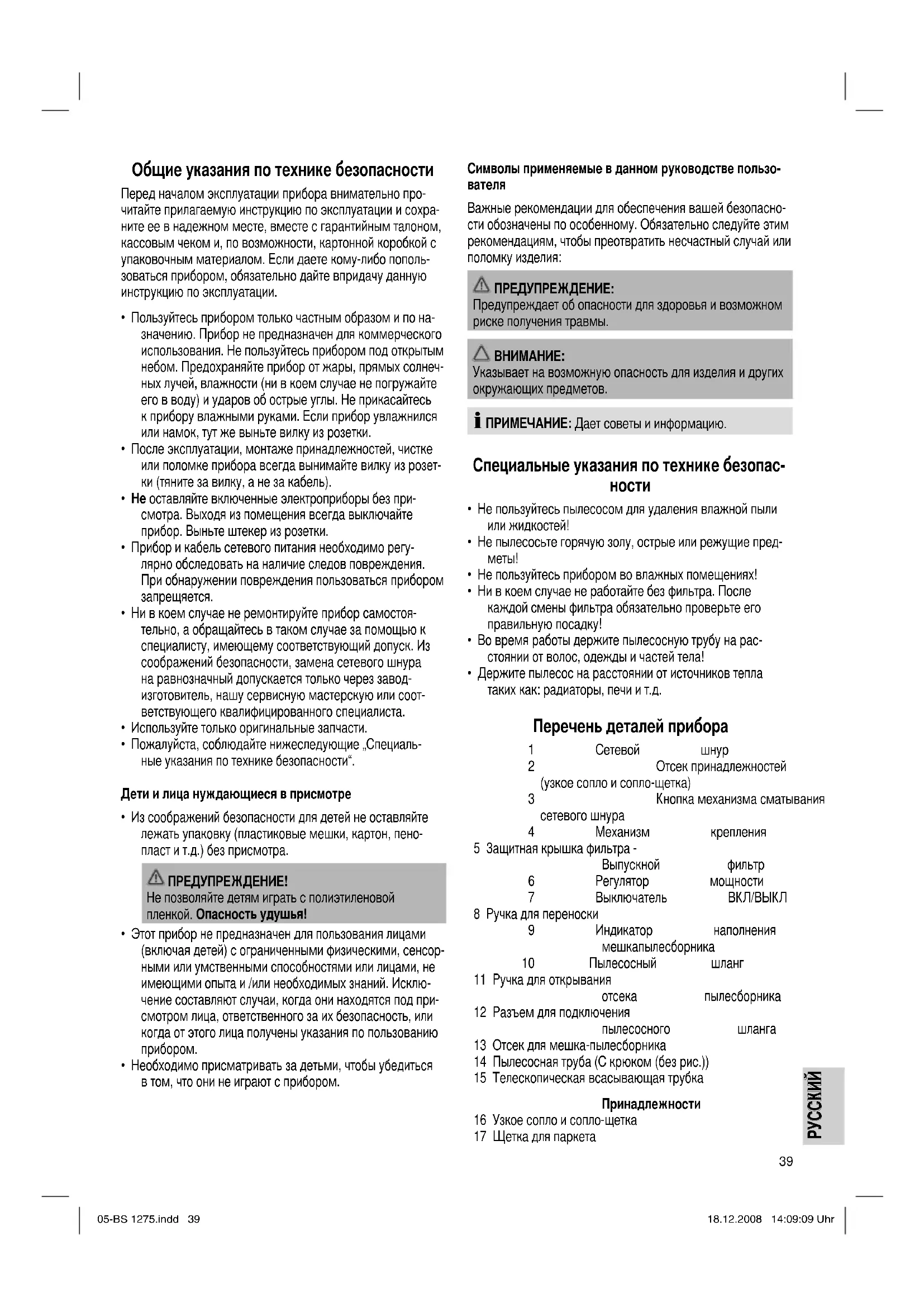

Общие указания по технике безопасности

Перед началом эксплуатации прибора внимательно про- читайте прилагаемую инструкцию по эксплуатации и сохра- ните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо пополь- зоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования. Не пользуйтесь прибором под открытым небом. Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.
• После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).
• Не оставляйте включенные электроприборы без присмотра. Выходя из помещения всегда выключайте прибор. Выньте штекер из розетки.
• Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреждения. При обнаружении повреждения пользоваться прибором запрецяется.
• Ни в коем случае не ремонтируйте прибор самостоятельно, а обращайтесь в таком случае за помощью к специалисту, имеющему соответствующий допуск. Из соображений безопасности, замена сетевого шнура на равнозначный допускается только через завод-изготовитель, нашу сервисную мастерскую или соответствующего квалифицированного специалиста.
• Используйте только оригинальные запчасти.
• Пожалуйста, соблюдайте нижеследующие „Специальные указания по технике безопасности“.

Дети и лица нуждающиеся в присмотре

- Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

ПРЕДУПРЕЖДЕНИЕ!

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

• Этот прибор не предназначен для пользования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или лицами, не имеющими опыта и /или необходимых знаний. Исключение составляют случаи, когда они находятся под присмотром лица, ответственного за их безопасность, или когда от этого лица получены указания по пользованию прибором.
• Необходимо присматривать за детьми, чтобы убедиться в том, что они не играют с прибором.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенному. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчастный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске получения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

ПРИМЕЧАНИЕ: Дает советы и информацию.

Специальные указания по технике безопасности

• Не пользуйтесь пылесосом для удаления влажной пыли или жидкостей!
• Не пылесосьте горячую золу, острые или режущие предметы!
• Не пользуйтесь прибором во влажных помещениях!
• Ни в коем случае не работайте без фильтра. После каждой смены фильтра обязательно проверьте его правильную посадку!
• Во время работы держите пылесосную трубу на расстоянии от волос, одежды и частей тела!
• Держите пылесос на расстоянии от источников тепла таких как: радиаторы, печи и т.д.

Перечень деталей прибора

1	Сетевой	шнур
2		Отсек принадлежностей(узкое сопло и сопло-щетка)
3		Кнопка механизма сматываниясетевого шнура
4	Механизм	крепления

5 Защитная крышка фильтра -

	Выпускной	фильтр
6	Регулятор	мощности
7	Выключатель	ВКЛ/ВЫКЛ
8 Ручка для переноски
9	Индикатор	наполнения
	мешкапылесборника
10	Пылесосный	шланг

11 Ручка для открывания

	отсека	пылесборника
12 Разъем для подключения
	пылесосного	шланга

13 Отсек для мешка-пылесборника

14	Пылесосная труба (С крюком (без рис.))
15	Телескопическая всасывающая трубка

Принадлежности

16 Узкое сопло и сопло-щетка

17 Щетка для паркета

Подготовка к работе

• Вставьте соединительную головку пылесосного шланга в гнездо, до механической фиксации, для этого нажмите одновременно обе кнопки. Для снятия шланга, нажмите обратно на кнопки у гнезда.
• Держите кнопки нажатыми и вытяните пылесосный шланг.
• При необходимости вставьте пылесосную трубу в рукоятку.
  • Вставьте щетку или какую-либо другую насадку.

Отсек для принадлежностей (2)

Принадлежности (сопло для щелей и сопло со щеткой) находятся в отсеке для принадлежностей рядом с углублением для кабеля.

Телескопическая пылесосная труба

Изменение длины всасывающей труба позволяет Вам подобрать удобную для Вашего роста рабочую высоту. Разблокируйте соединение, нажав кнопку в направлении стрелки. Отрегулируйте длину пылесосной трубы. Для фиксации отпустите кнопку, до четко слышимого щелчка.

Порядок работы с электроприбором

1. Отмотайте сетевой шнур на необходимую длину.

ВНИМАНИЕ:

• Пожалуйста не вытягивайте сетевой шнур далее желтой метки.
• И ни в коем случае не вытягивайте его до красной метки, это может привести к поломке механизма сматывания.

ПРИМЕЧАНИЕ:

Если видна красная маркировка, подтяните кабель при помощи кнопки механизма сматывания шнура снова до жёлтой отметки.

1. Вставьте вилку в розетку с напряжением сети 230 В, 50 Гц, установленную в соответствии с предписаниями. Включить устройство выключателем Вкл./Выкл., нажав на клавишу ногой.
2. В зависимости от напольного покрытия установите переключатель в позицию „ковёр/жёсткое напольное покрытие“.
3. При помощи регулятора установите необходимую мощность (Min до Max).
4. Пылесосьте с равномерной скоростью. Давить нет необходимости.

ПРИМЕЧАНИЕ:

следите за радиусом захвата пылесоса, ограниченного длиной отмотанного кабеля!

Регулятор мощности

Слабая мощность: для занавесей, тонкой материи.

Средняя мощность: для велюровых и текстильных полов с длинным ворсом.

Большая мощность: для грубых ковров и полов.

Воздушная заслонка

Открывая воздушную заслонку на рукоятке пылесоса можно регулировать силу потока воздуха или освободить сопло от присосавшихся к нему предметов.

Выключение и сматывание сетевого шнура

1. Выключите пылесос при помощи кнопки вкл. /выкл. и выньте вилку из розетки.
2. Держите вилку в руке.
3. Нажмите на кнопку механизма сматывания и помаленьку подавайте кабель. Держите кабель крепко в руках, чтобы предотвратить его хлестание.

Насадка-сопло

Узкое сопло,

коленчатое сопло: Для удаления пыли с мягкой мебели, занавесей, а также из труднодоступных углов, щелей и тд.

ПРИМЕЧАНИЕ: Насадка „2 в 1“:

в сложенном виде ее можно применять как узкое сопло. Если необходима щетка, то вытяните ее в направленнии стрелки, до механической фиксации.

Пылесосная

щетка: Для очистки ковров и гладких поверхностей.

Гладкие

ПОЛЫ:

Нажмите ногой на рычаг

с символом щетки и вдавите его. Теперь щетки становятся видимыми.

Ковры:

Нажмите на рычаг в

проти-воположное на- правление. Теперь щетки втянуты.

Щетка для

паркета: Для легкого скольжения щетка

оснащена роликами. Для больших полов: паркетных, линолиумных, кафельных и т.п.

Снятие сопел: Потянуть с легким проворачиванием.

Техническое обслуживание

Индикатор смены мешка-пылесборника (6)

Подымите пылесосную трубу в воздух. Если индикатор смены мешка-пылесборника светится, то он полон. Пожалуйста смените его.

Смена мешка-пылесборника

• Выньте сетевую вилку из розетки.
• Откройте при помощи ручки (11) крышку отсека пылесборника.
• Вынуть мешочек, осторожно вытащив кверху фиксатор так, чтобы обеспечить более легкий доступ к мешочку. Вытащите мешок-пылесборник вверх.
  • Вставьте новый мешок-пылесборник, проверьте правильно ли он сидит в направляющих. Опять вставить фиксатор. Закройте крышку обратно, до фиксации.

Фильтр

Электроприбор оснащен двумя фильтрами.

Защитный фильтр мотора (входной фильтр):

Входной фильтр находится в отсеке мешка-пылесборника. Фильтр размещен вертикально в задней части корпуса пылесоса. Вытяните фильтр вверх.

Очистка фильтра

Прочищайте его примерно после каждой 10 смены мешка- пылесборника. При необходимости его можно промыть в теплой воде, без добавок. Вставляйте его обратно только после полной просушки!

Выпускной фильтр:

Кроме всего электроприбор оснащен выпускным фильтром. Вы найдете этот фильтр под крышкой фильтра (5).

• Открыть вентиляционную решетку, сдавив рычаг, расположенный сбоку на вентиляционной решетке.
• После этого вытяните решетку вперед. Выньте фильтр и прочистите его, как это уже было описано. Просьба опять вставить фильтр надлежащим образом и закрыть вентиляционную решетку (чтобы она зафиксировалась в креплении).

Чистка и хранение

Чистка

• Перед чисткой выньте сетевую вилку из розетки!
- Протрите корпус сухой тряпкой.

Хранение

• Дайте утюгу полностью остыть.
• Полностью смотайте кабель.
• Если пылесос стоит горизонтально: подвесьте щетку за крючок в приспособление на обратной стороне пылесоса.
• Если Вы ставите устройство вертикально: просьба подвесить крючок сопла для пола за приспособление для парковки, расположенное с обратной стороны устройства.

Устранение неисправностей

- Прибор не функционирует.

Помощь:

Проверьте подключение электропитания.

Проверьте положение выключателя.

- Прибор не пылесосит.

Возможная причина:

Установлена слишком слабая мощность.

Помощь:

Проконтролируйте положение регулятора.

Возможная причина:

Мешок-пылесборник наполнился.

Помощь:

Вставьте новый мешок-пылесборник.

ИЛИ

Возможная причина:

Фильтры засорились.

Помощь:

Прочистите эти детали.

Возможная причина:

В пылесосном шланге или сопле застряло инородное тело.

Помощь:

Проконтролируйте их на наличие инородных тел.

Технические данные

Модель:......BS 1275

Электропитание: 220-240 В, 50 Гц

Потребляемая мощность:

P : 1200 Bt

P _MAKC. : 1600 BT

Мешок-пылесборник: Swirl Y 298

Класс защиты: ...... II

Вес нетто: 4,30 кг

Это изделиение прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.

Мы оставляем за собой право на технические изменения!

CLATRONIC® INTERNATIONAL GMBH

D-47906 Kempen/Germany · Industriering Ost 40 Internet: http://www.clatronic.de · email: [e-mail]
