BEDIENUNGSANLEITUNG Emperor Kenji PRESIDENT

BEURTEILUNG DER EMPFANGSQUALITÄT 38

KONFORMITÄTSERKLÄRUNG 39

FREQUENZ-TABELLEN 40\~42

EUROPAISCHENORMEN 43

Espanol

Deutsch

ATTENTION!

Bevor Sie das Gerät benutzen, geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker "B" auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellen-verhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

Multi-Norm-Funksprechgerä!

Siehe Funktion "Frequenzband-Wahl" auf Seite 36 und die Konfigurations-Tabelle auf Seite 43.

Dieses Gerät ist im Land des Ankaufs garantiert.

Willkommen in der fascinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu ihrem CB-Funkgerät EMPEROR KENJI. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedienungsanleitung sorgfältig durch, damit sie alle Mänglichkeiten Ihres EMPEROR KENJI optimal nutzen können. Beachten Siealanders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere ähnliche Funk-Kontakte mit ihrem EMPEROR KENJI!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkgerät einfach installieren und bedienen laBt.

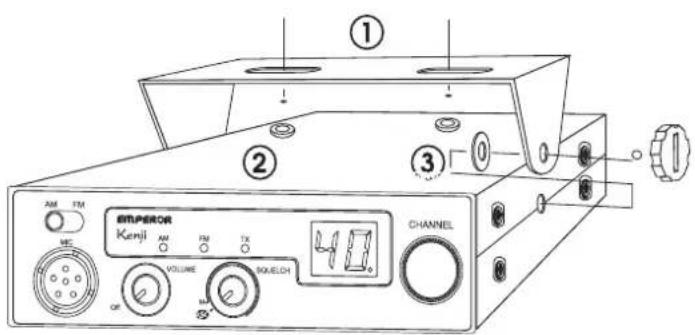

BEFESTIGUNG DES MONTAGEBÜGELS

b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie daraufuf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Näre der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissen Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montagebürger soll eine inerpassenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschüttungsfreiern Sitz des Funkgerätes erlaubt.
e) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerät nicht stört.
Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung besteht, daß der Lautsprecher (am Boden des Funkgerätes: C) in seiner Abstrahlung befindiert wird, sollen den einen externen Mobil-Lautsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Diese wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Lautsprecher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

b) Mobilantenne:

Auch im CB-Funk gilt: je better die Antonne,esto grosser die Reichweite der Station.Treffen Sie die entsprechende Wahl nach den folgenden Empfehlungen!
Die Mobilantenne wird an der Stelle des Wagens mit der größen Metalunterfläche montiert - möglichstweit entfern von Windschutzscheibe und Rücklichkeit.
- Falls schon eine Mobilfunkantenne montiert ist, so sollte die CB-Antonne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollenn nur auf einer groBen Metallunterflache montiert werden, beispelsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebügel erlaubt den Einbau an vielen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschmirgt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
-Befestigen Sie das Antennenkabel am Anschluß (B).

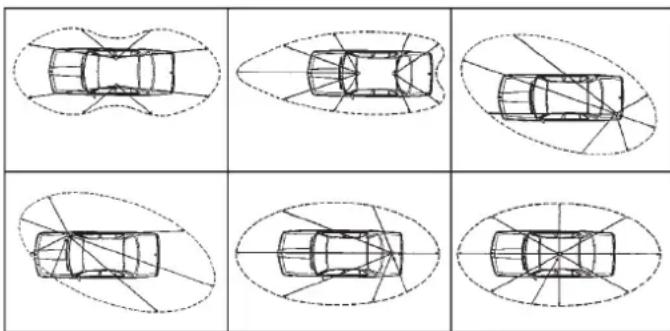

ANTENNNEN-DIAGRAMM

c) Feststations-Antonne:

Mit einer Feststations-Antonne erreichen Sie mit ihrer Funkerat die maxima- le Reichweite. Bei AuBenantenen müssen Sie unbedingt die einschlagigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechetes beachten! Am besten, Sie lassten die Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehorprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

3) STROMVERSORGUNG:

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Esist mit einem Verpolungsschutz ausgestattet. Vergewissem Sie sich trotzdem vorher der wichtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prufen Sie vor dem Anschluß die Polarität und die Spannung: bei alteren Wagen kann auch durch der Plussolauf Masse liegen, während bei einigen Nutzfahrzeuge den Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung geleifert, in das eine 2A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schlieben Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkerat nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verliegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann.

Schlieben Sie die freienden Endenes Stromversorgungskabels mit ent-sprechen den Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) Schlieben Sie die freienden Endes Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigten, b) nur durch eine Sicherung mit ebenfals 2A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) Schlieben Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres. Funkerates an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c) Den Regler SQUELCH für höchste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstimmen. Die Anteine sollen die bereits frei stehen und bereits in ihrer endgültigen Position montiert sein.

^ Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters können Sie auch ein externes SWR-Meter einsetzen, beispelsweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkerat und Antenne einge-schleift. Verwendten sie hierfür nur die Passend konfektionierten Koaxialkabel! (PRESIDENTCA-2C).
b) Da es entsprechiche Typen externer SWR-Meter mit entsprechicher Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:
- Schalten Sie zum Abstommen Ihr Funkgerät auf Kanal 20, die Mitte des CB-Bereiches.
- Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Anteine.
-Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.

• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
  -Auch hier gilt: Je niedriger das SWR,ippo better die Antennenanpassung. Idealist ein SWR-Wert von 1.Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Laufstärkeregler mit Ein-/Ausschalter):

Mit dieser Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Lautstärke regen. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingescheltet und die Lautstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUEELCH (Rauschspere):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Lautspeicher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet.

a) ASC: Automatic Squelch Control

Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und beständig Gehörkomfort. Durch Drehung im Uhrzeigersinn des Knopfes (2) kann mann diesen Regler ausschalten. in thisem Fall wird die Regelung des Squelch wieder manuell.

b) Squelch Control

Je weiter Sieden Reglernach rechtsdrehen,esto starkermu das Signalsein, das die Wiedergabe durchschaftet. Einstellen auf hochste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen, mit dem Funkerat einen freierten Kanal wahlen und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gere geverschwindet.

3) KANALWAHLSCHALTER:

Durch Drehendeses Kanalwahlschalterskonnendie Kanale (1-40) fur Senden und Empfang gewählt werden.

4) DISPLAY:

Das Display zeit den ausgewählten Funkkanal.

5)SENEDEANZEIGE:

ist aktiv, wenn die Mikrofon-PTT-Taste beim Senden gedrückt wird.

6) AM/FM-ANZEIGE:

Zeigt die ausgewählte Modulationsart AM oder FM.

7) AM/FM:

AuswahlderModulationsartAModerFM.

8) MIKROFON-PTT:

Durch Drucken wird gesendet; Loslassen ist Empfangsbereitschaft.

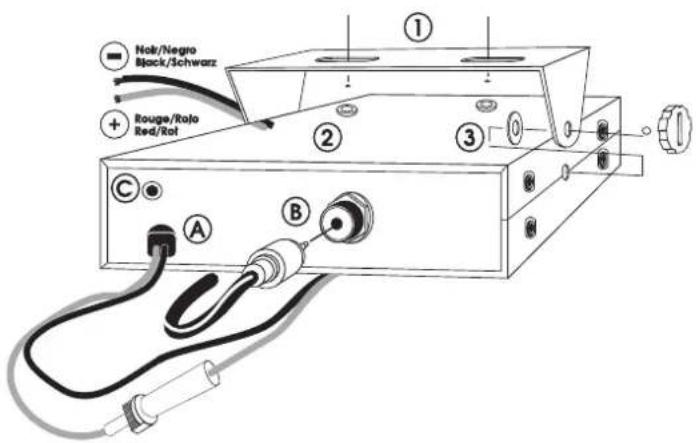

A) Stromversorgung (13,8 V Gleichstrom)

B) Antennenanschlu (SO-239)

C) Anschlußbuchse für externen Laufsprecher (8 Ohm, Durchm. 3,5 mm)

FREQUENZBAND-WAHL:

Die Frequenzbändermüssen entsprechend der Genehmigungsbestimmungen in den Ländern, wo das Funksprachgerät benutzt wird, gewählt werden. Benutzen Sie keine andere Konfiguration. In einigen Ländern ist eine Genehmigung erforderlich!

Vorgehenswelle:

-Ausschalten des Gerates
-Einschalten des Gerätes
- die Kodierung blinkt, lose den PTT-Schalter, blinkt die Kodierung Schneller
- Wahle die Kodierung mit der Kanaltaste auf dem PTT-Mikrofon
- Schalte das Gerät aus, dann schalte die

FREQUENZBAND-WAHL:

• wenn die englishische Kodierung gewählt ist, leuchtet der „English Indicator" auf,
• wenn die FMCEPT-Kodierung gewählt ist, leuchtet der „FM Indikator" auf.

C) TECHNISCHE DATEN

1) Allgemeine Angaben

• Kanalanzahl (entspruchend der nationalen Frenztabelle): 40 Kanäle
  -Frequencybereich:26.965to27.405MHz
  -Frequencyzaufbereitung:PLL
  -Betriebstemperatur: -10^ + 55^
• Spannung : 13,2 V DC +/- 15%
• Abmessungen : 140 (L) x 180 (T) x 35 (H) mm
  Gewicht:0,850kg

2) Empfänger

-Empfängerprinzip:Doppel-Superhet.
- Zwischenfrequenzen : 10,695 MHz und 455 kHz
- Empfindlichkeit : FM 0,5 μV bei 20 dB SINAD
- Klirrfactor: < 8% bei 1 kHz
- Spiegelfreq.-unterrückung : 65 dB
-Nachbarkanalunterrückung :65dB
-max.Signal-Rausch-Abstand :45dB
- Stromverbrauch im Standby-Betrieb : 325 mA

3) Sender

• Sendeleistung : 4 W
• Modulationshub : 1,8 kHz +/-0,2 kHz
• NF-Frequencyzang
  -Ausgangsimpedanz :50 Ohm
  -max. Signal-Rausch-Abstand :40 dB min
• Stromverbrauch beim Senden : 1300 mA

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALITÄT SENDEN:

• Prufen Sie das Stehwellenverhältnis ihrer Antennes sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prufen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prufen Sie,ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prufen Sie das Stehwellenverhältnis ihrer Antennes sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
  Vergewisern Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
• Prufen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertauscht haben! Wechseln Sie in dieser Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zuGENIeBEN, sollten Sie die folgenden sechs Regel in des CB-Funks beherzigen:

1. Nach dem Einschalten des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwächere Stationen nicht zu überhoren.
3. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfältig horen, ob eine Station anteortet. Erst dann

den Anruf wiederholen.

1. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause halten, bevor man selbst sprecht, damit sich auch andere Stationen melden können («Umschalt-pause»).

Anrufkanä: Empfohlen werden die folgenden Anrufkanä:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 4 (AM) als Anrufkanal in AM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Be schlechten Verbindugen oder starken Störungen ist es hauig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtennamen fehlerlos zu übermitteln.

Hier hift das Internationale Buchstabieralphaabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALITÄT:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark und klar man ihm empfängt, verwendet mand die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit (“Lesbarkeit”) und der S-Wert (“Santiago”) für die Empfangs-bzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen "readability" (= Lesbarkeit) und "signal strength" (= Signalstärke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha
B Bravo
C Charlie
D Delta
E Echo
F Foxtrott
G Golf

R = Lesbarkeit S = Signalstärke

1 nicht lesbar, unverständlich 1 kaum hörbar
2 zeit-oder teilweise lesbar
3 schwerlesbar
4.1 lebar, verständlich
5 guttesbar

hbar
2 sehrschwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5. ziemlich gut hörbar
6 gut horbart
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtern durchsetzt ist, die z.B. aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dienen zumeist der schllen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denendie Übertragung schwierig bzw. gestört ist. Nachfolgende Auflösung gebrauchlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea Momentitte,itte warten,mochte mitsprechen
Cheerio Aufwiederhoren
CQ
CL
abgeschaltet
DX Funkverbindung über große Entfernung
Fading Signal schwankt
HI
Mike
Mull Storungen
Negativ : habe nicht verstanden.
OK verstanden,richtig,in Ordnung
Roger Ich habenverstanden,alles einwandfrei
empfangen
: Funkrfname
Standby Auf Empfang bleiden
Stereo Zwei Stationen senden gleichzeitig
TVI :Fernsehstorungen
UFB : ganz ausgezeichnet, sehr gut
VY : vielse,sehr,sehrviele
WX : Wetter, Temperature
YL Fräulein, Frau, weiblicher CB-Funker

55: viel Erfolg, alles Gute

73:Grube

88: Liebe und Kusse (als herzlichen GruB an eine YL)

99:Verschwinde!Räume den Kanal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehre hauig Abkurzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfung Anwendung findet. Mit diesen Drei Buchstaben-Kürzeln setzen sich schneil Informationen vermittelt. Da besonder «CB-Neulinge» mitunter diese Abkurzungen nicht kennen, haben wir die gebrachtechen einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erläutert:

QRG: Frequenz, Betriebskanal

QRL: Beschäftigung, Arbeitsplatz

QRM: Störung durch andere Stationen

QRN:Atmospharische Störungen

QRP:Arbeiten mit geringer Leistung

QRT:EndesFunkverkehrs

QRU: Es liegen keine weiteren Nachrichten mehr vor.

QRV: Sende-und empfangsbereit

QRX: Unterbrechung des Funkverkehrs, Pause,itte warten

QRZ: Sie werden gerufen, Anruf von einer bestimmten Station

QSB: Schwankungen der Feldstarke, Schwund, Fading

QSL: Empfangsbestätigung

QSO:Funkverbindung,Gesprach über Funk

QSP: Vermittlung zweier Stationen für eine dritte

QST:Durchsage an alle

QSY: Frequenzwechsel, Kanalwechsel

QTH:Standort

KONFORMITÄTSERKLÄRUNG

Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sètc, BP 100-34540 Balaruc-FRANCE,

Erklärern, auf eigene Verantwortung daß der CB Funk Sender-Empfänger

Marke:EMPEROR

Modell: KENJI

Hergestell in die Thailand

in Konformität ist mit den wesentlichen Anforderungen der R & TTE Richtlinie 1999/5/CE (Artikel 3) auf die nationale Gesetzen umgestellt, wie mit den folgenden europäischen Normen:

EN 300 135-2:v1.1.1 (2000)

EN 300 433-2:v1.1.2 (2000)

EN 301 489-13 v 1.2.1 (2002)

EN 60215 (1996)

Balaruc, den 02/05/2006

Jean-Gilbert MULLER

Geschäftsführer

CB-KANÄLE UND IHRE FREQUENZEN fur 04 von 08 und 00 (CEPT)

N° du canal Freq N° Canal Freq Channel Freq Kanal Freq	frequencies N° du canuency N° Canal Freqency Channel Freuenzens Kanal Freq	anal Fréquences fccuency quencens
1 26,965	MHz 21 27,215 MHz
2 26,975	MHz 22 27,225 MHz
3 26,985	MHz 23 27,255 MHz
4 27,005	MHz 24 27,235 MHz
5 27,015	MHz 25 27,245 MHz
6 27,025	MHz 26 27,265 MHz
7 27,035	MHz 27 27,275 MHz
8 27,055	MHz 28 27,285 MHz
9 27,065	MHz 29 27,295 MHz
10 27,075	MHz 30 27,305 MHz
11 27,085	MHz 31 27,315 MHz
12 27,105	MHz 32 27,325 MHz
13 27,115	MHz 33 27,335 MHz
14 27,125	MHz 34 27,345 MHz
15 27,135	MHz 35 27,355 MHz
16 27,155	MHz 36 27,365 MHz
17 27,165	MHz 37 27,375 MHz
18 27,175	MHz 38 27,385 MHz
19 27,185	MHz 39 27,395 MHz
20 27,205	MHz 40 27,405 MHz

BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation

2 R X R X R X R X
3 T X T X T X T X
4
5 Masse Masa Ground Masse
6 Alimentation Alimentacion Power Supply Stromversorgung

Configuration Code	FM Channel	AM Channel	Country	CH 19	CH 9
01 / 07	40 Ch (4W)	40 Ch (4W)	ES, IT, RUS	AM	AM
03	80 Ch (4W)	40 Ch (1W)	DE	FM	AM
04 / 05 / 08	40 Ch (4W)	40 Ch (1W)	GR, IE, NL, PT ES, CH, FR	AM	AM
06	40 Ch (4W)	-	LU, DK, BE, AT	FM	FM
00	CEPT 40 Ch (4W) + ENG 40 Ch (4W)	-	GB	FM	FM
09	-5 KHz 40 Ch (4W)	-5 KHz 40 Ch (4W)	PL	AM	AM

La bande de frquence et la puissance d'émission de votre apparil doit correspondre à la configuration autorisée dans le pays ou il est utilise La banda de fecuencias y la potencia de emision de su aparato deben corressponder a la configuracion autorizada en el paisdonde el esutilido. The frequency band and the transmission power of your transceiver must correspond with the configuration authorized in the country where it is used. Das Freqenzband und die Sendungsleistung Ihres Gerates mssen ubereinstimmmen mit den Normen zugelassen im Land worin es benutzt ist.

Länder mit besonderen Beschränkungen (Lizenz/Register)

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

Licence1

①

①

①

①

①

①

①

①

①

①

Register2

①

①

AM

①

①

①

①

①

①

BLU/SSB

①

①

①

①

①

①

①

①

Lander in denen die nationale Regelungen ein Sendeleistung zulassen die hoher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

4W AM

✓

✓

✓

12W pep BLU

✓

✓

C∈0341①

HEAD OFFICE: Route de SÉTE - BP 100 - 34540 BALARUC - www.president-electronics.com - [e-mail]
