BEDIENUNGSANLEITUNG Emperor Ninja PRESIDENT

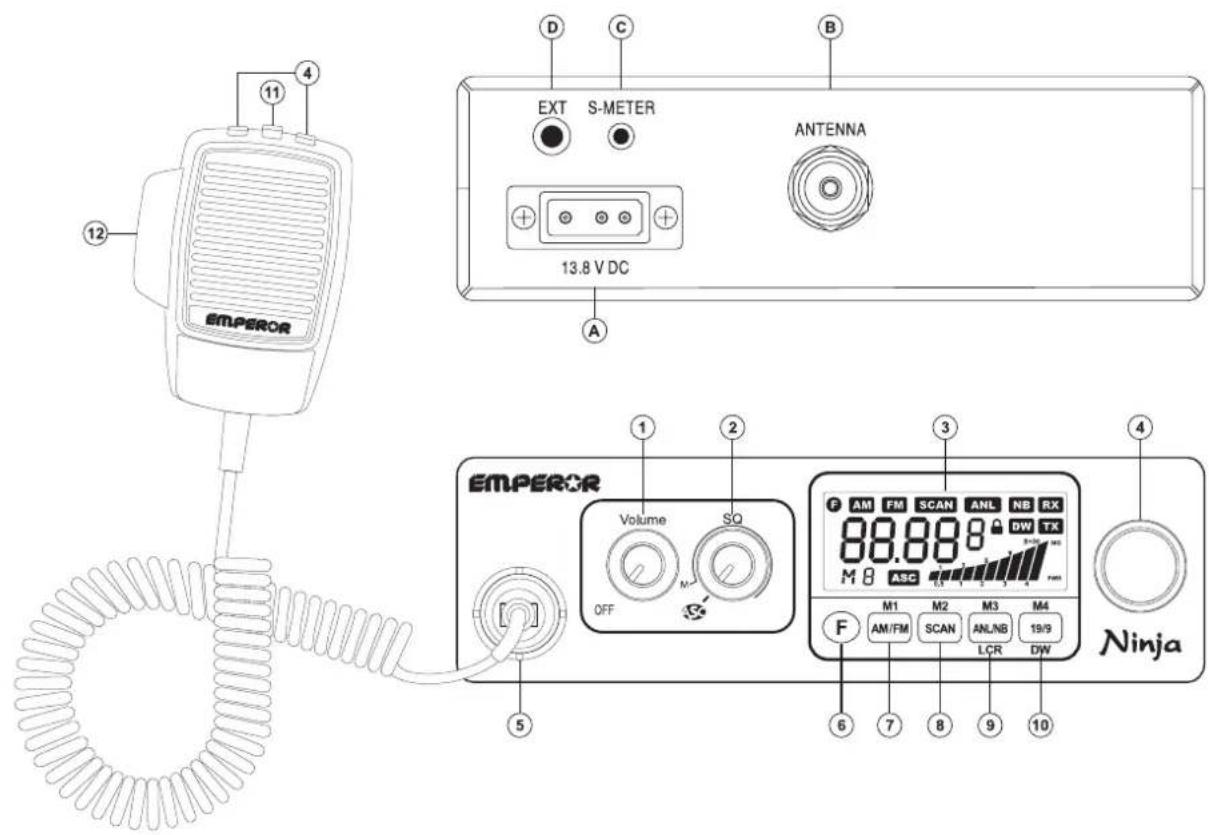

Your EMPEROR NINJA at a glance
Ihr EMPEROR NINJA auf einenblick

SOMMAIRE

INSTALLATION5

UTILISATION7

CHARACTERISTIQUES TECHNIQUES 10

GUIDE DE DÉPANNAGE 10

COMMENT ÉMETTURE/RECEVOIR UNMESSAGE 10

GLOSSaire 11

DECLARATION DE CONFORMITE 13

GARANTIE 14

TABLEAU DES FREQUENCES 48

Français

SUMARIO

INSTALACION 17

UTILIZACION 19

CHARACTERISTICAS TECNICAS 22

GUIA DE PROBLEMAS 22

COMO EMITIR O RECIBIR UN MENSAJE 22

LEXICO 23

BEURTEILUNG DER EMPFANGSQUALITÄT 45

KONFORMITÄTSERKLÄRUNG 47

CB-KANÄLE UND IHRE FREQUENZEN 48

Deutsch

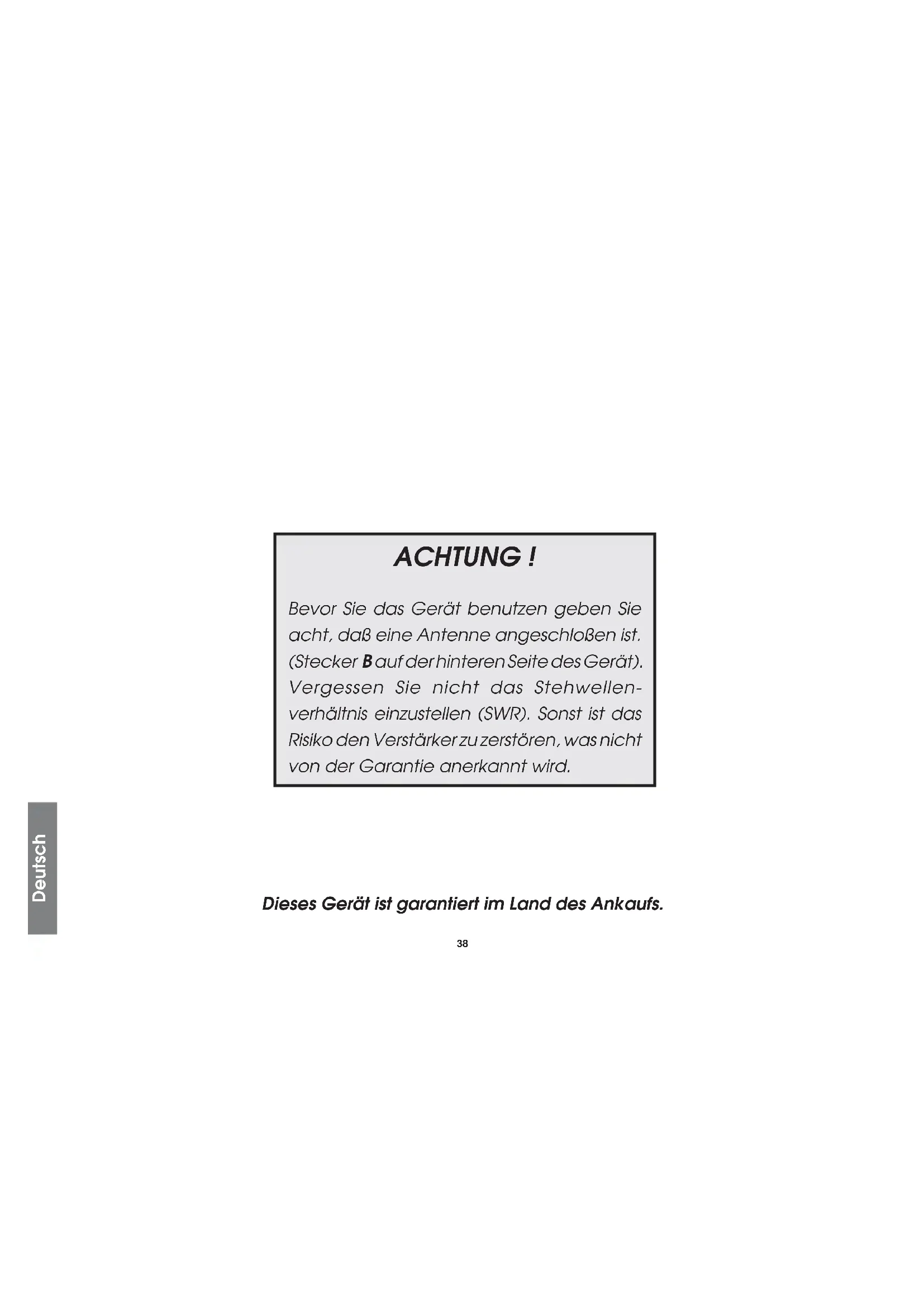

ATTENTION!

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der fascinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu ihrem CB-Funkgerät EMPEROR NINJA. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedi-nungsanleitung sorgfältig durch, damit sie alle Mänglichkeiten Ihres EMPEROR NINJA optimal nutzen können. Beachten Siealanders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und vielsechne Funk-Kontakte mit ihrer EMPEROR NINJA!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkgerät einfach installieren und bedienen laßt.

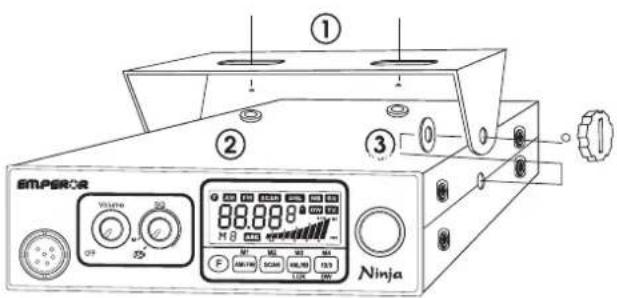

BEFESTIGUNG DES MONTAGEBÜGELS

b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie daraufauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Höhe der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstschwendenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissen sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschäftigt werden! Der Montagebügell solle an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschütterungsfreien Sitz des Funkerates erlaubt.
e) Wahlen Sie für die Mikofohnhalterung einen Platz, an dem Sie das Mikofons immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerät nicht stört.
Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung besteht, daß der Laufsprecher (am Boden des Funkgerätes: D) in seiner Abstrahlung befindert wird, sollen Die einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehorprogramm montieren. Dleser wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Laufsprecher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

b) Mobilantenne:

Auch Im CB-Funk gilt: je better die Antenne,esto grosser die Reichweite der Station.Treffen sie die entsprechende Wahl nach den folgenden Empfehlungen!
Die Mobilantenne wird an der Stelle des Wagens mit der großten Metalunterfläche montiert - möglichst welt entfert von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so solte die CB-Antenne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
Abgestimmte Antennen sollenn nur auf einer groBen Metallunterflache montiert werden, beispielsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an vielen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschmirgt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)

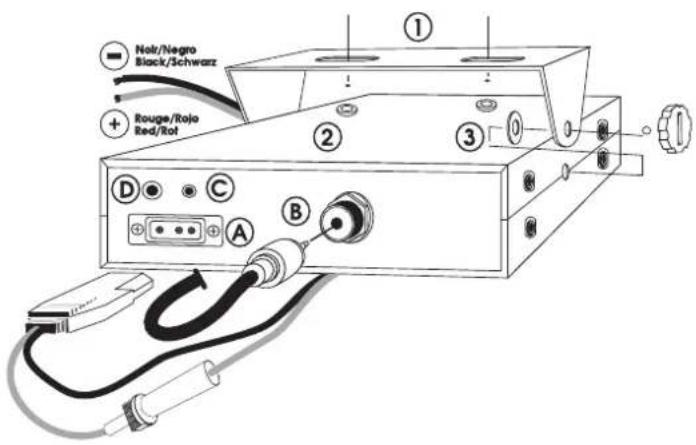

Befestigen Sie das Antennenkabel am Anschluß (B).

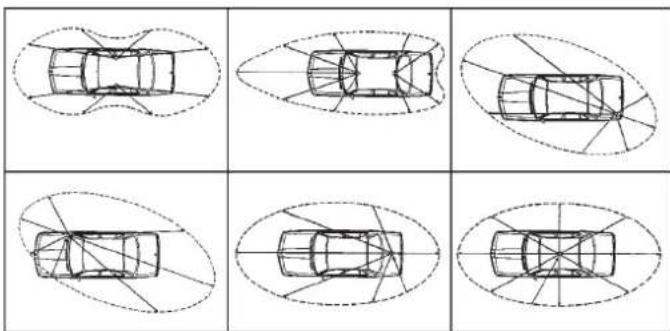

ANTENNNEN-DIAGRAMM

c) Feststations-Antenne:

-Mit einer Feststations-Antenne erreichen Sie mit ihrer Funkerat die maxima- le Reichweite. Bei AuBenantennen müssen Sie unbedingt die einschlajgen VDE-Bestimmungen (Blitzschutzl), der Statik und des Baurechtes beachten! Am besten, Sie lassen die Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehorprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

3) STROMVERSORGUNG:

Ihr Funkgerät wird mit einer Gleichspannung von max. 13,2 Voit versorgt. Es ist mit einem Verpolungsschutz ausgestellt. Vergewissem sie sich trozdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prufen Sie vor dem Anschluß die Polarität und die Spannung: bei alfteren Wagen kann auch der Pluspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordaungspansion nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihrer Fachwerksstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor.

a) Ihr Funkgerät wird mit einem Kabel zur Stromversorgung gelfeft, in das eine 2 A Sicherung eingeschiedt Ist. Die rote Leitung des Kabels wird am Pluspol, die Schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) SchlieBen Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem AnschluB z.B. am Zigarettenanzünder wurde das Funkerat nach Ausschalten der Zundung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann.

SchlieBen Sie die freienden Enden des Stromversorgungskabels mit ent-sprechen den Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) SchlieBen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol. Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13.2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigten, b) nur durch eine Sicherung mit entsprechenden 2 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) Schlieben Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihr's Funkgerätes an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c) Den Regler SQUELCH für hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehmte Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstimmen. Die Antenne solte damit möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

^ Abstimmung mit einem externen SWR-Mefer (bei als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters können Sie auch ein externes SWR-Meter einsetzen, beispelsweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne eingeschleift. Verwendten Sie hierfür nur die Passend konfektionierten Koaxialkabel (PRESIDENT CA-2C).
b) Da es unterschiede Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangl eitung). hier nur ein paar generelle Hinweise:
- Schalten Sie zum Abstimmten Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
- Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.

• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
  -Auch hier gilt: Je niedriger das SWR,desto better die Antennenanpassung. Ideal Ist ein SWR-Wert von 1.Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebsbereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Laufstärkeregler mit Ein-/Ausschalter):

Mit thisem Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Lautstärke regelein. Durch Drehung im Uhrzeitigersinn wird das CB-Funkgerät eingescheltet und die Lautstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUEELCH (Rauschspierre):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Lautsprecher schaltet zur Wiedergabe erst dann durch. wenn das Signal auf dem eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle Überschreitet.

a) ASC: Automatic Squelch Control

Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und bestandig Gehörkomfort. Durch Drehung im Uhrzeitigersinn den Knopfes (2) kann man这群 Regler ausschalten. In dieser Fall wird die Regelung des Squelch wieder manuell.

b) Squelch Control

Je weiter Sie den Regler nach rechts drehen,esto stärker muß das Signal sein,das die Wiedergabe durchschnitt. Einstellen auf hochste Ansprech-Empfindlichkeit: SQUELCH auf den Linken Anschlag stellen, mit dem Funkerrot einheiten freien Kanal wahren und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gerade verschwindet.

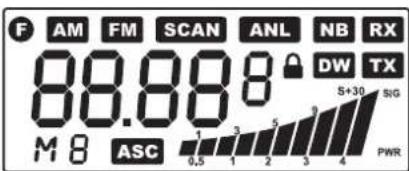

3) ANZEIGE:

Multifunktions LCD, hintergrundbeleuchtet

F

AM

FM

SCAN

ANL

Funktionstaste aktiviert

AM (Modulationsart Amplitudenmodulation aktiviert)

FM (Modulationsart Frequenzmodulation aktiviert)

Scan-Funktion (Kanalsuchlauf) aktiviert

ANL aktiviert

Lock (Bedienelemente elektronisch gesperrt)

NB aktiviert

Dual Watch (Zweikanalüberwachung) aktiviert

RX: Empfangsmodus

Anzeige Kanalnummer mit Freq.-Tabelle oder Frequenz

Speicherkanäle

ASC aktiviert

TX

Anzeige der empfangenen Signalstarke und der eigenen relativen Sendeleistung

TX: Sendemodus

4) KANALWAHL mit DREHSCHALTER, Mikrofon UP/DOWN Kanawahischalter:

Mit dem DREHSCHALTER am Funkerat konnen Sie die Kanäe einstellen: Drehen nach rechts wechsel auf höhere Kanäe. Drehen nach links auf tiefere Kanäe.

Drücken Sie diese Taste kurz um einen Kanal nach oben (Up) oder unter (Down) zu wechseln.

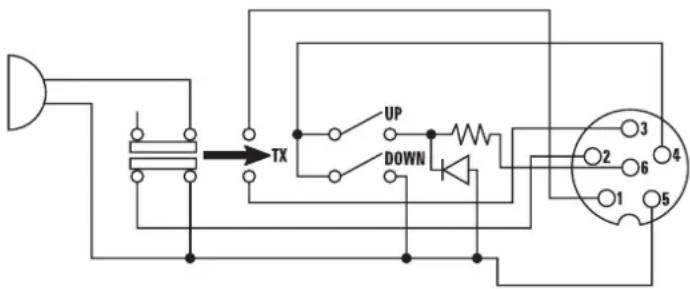

5) Mikrofon-Buchse, 6-polig

Befindet sich an der Vorderscite des Gerätes.

6) F: Funktionstaste

Auswahl von Kanal- oder Freqenz-Anzelge Im Display
Drücken Sie etwa 2 Sek. lang die Taste F: wahlen Sie dann, ob die Freqenz oder die Kanalnummer im Display angezeigt werden soll.
Beispiel:
Kanal 40 in der EU-Frequencylabelle EU 40 oder 27.405 MHz

7) AM/FM ~ M1

Modulationsart-Schalter.

8) SCAN M2

Kanal-Suchlauf (findet automatisch belegte Kanäle).

9) NB/ANL M3 und LCR

Automatic Noise Limiter (autom. AM-Störbegrenzung)/Noise Blanker (Stör-austaster).

Im AM-Modus:

erster Tastendruck: ANL-Funktion aktiviert, zweiter Tastendruck: NB-Funktion aktiviert.

dritter Tastendruck: ANL + NB aktiviert, vierter Tastendruck: ANL/NB-Funktionen deaktiviert.

Im FM-Modus:

erster Tastendruck: NB-Funktion aktiviert

zweiter Tastendruck: NB-Funktion deaktiviert.

Aufruf des zuletzt genutzten kanals.

10)19/9 M4 und DW

Direktschaltung fur Notrufkanai 19/9.

DW (DUAL WATCH)

Aktivierung der Zweikanalüberwachung (Dual Watch)

• Stellen Sie den gewünschten Kanal ein (Kanalschalter oder UP/DOWN-Tasten am Mikrofon).

• Drücken Sie 2 Sek. lang die DW-Taste: es erfönt ein Quiftungston und im Display bilnkdt

• Stellen Sie (wie zuvor) den zweiten Kanal ein.
• Drücken Sie wieder 2 Sek. lang die DW-Taste: es erfönt ein Quittungston und im Display werden DW sowie im Wechsel die beiden zu überwachenden Kanäle angezeigt. Das Funkerat prüft nun regelmäßig, ob auf einem der beiden Kanäle ein Signal anliegt.

Kanal-Speicher (Memory)

Ihr Funkerat kann vier zuvor eingebene Kanäle speichern (Memorytasten M1, M2, M3, M4) und bei Bedarf abrufen. Abspeichern:

• Wahlen Sie einen zu speichernden Kanal (Kanalschalter oder UP/DOWN-Tasten am Milkrofon)
• Drucken Sie die F-Taste: Im Display erschelt
• Drücken Sie 2 Sek. lang eine der Memory-Tasten: es erfört ein Quittungst und im Display erscheinen der Speicherort (M1/M2/M3 oder M4) und der von Ihnen eingespeicherte Kanal. Speicherabruf: Ein kurzer Tastendruck auf die jeweilige Memorytaste ruft den dorf abgespeichen den Kanal auf.

11)Lock

Lock Tastafursperre.

12)PTT

Anschluß für die Stromversorgung

B) Antenne

Antennenanschlu (SO239)

C) S-Meter

Anschluß für externes S-Meter (das eingebaute S-Meter wird dann autom. abgeschalte)

D) Ext. Anschluß für externen Laufsprecher

Wahl der nationalen Frequenztabelle

Wahlen Sie die Frenzeneinstellung nach dem Land, in dem Sie sich gerade aufhalten.

1. Schalten Sie das Funkerat aus.
2. Drücken Sie gleichzeitig die Tasten F und 19/9 und schalten Sie während dessen das Funkerat wieder ein.
3. Drehen Sie den Kanalschalter und stellen Sie die gewünschte Frequenztabelle (siehe Tabelle) ein.
4. Bestätigen Sie ihre Auswahl durch Drucken der Taste F.

Hinweis: In der EU/UK-Frequencytabelle konnen Sie durch Drücken der AM/FMTaste direkt die EU oder UK-Tabelle einstellen.

Übersicht über die nationalen Frequenztabellen

Displayanzeige Länderinstellung
I Italien (40 K AM)	FM 4 Watt)
I2 Italien (34 K AM)	FM 4 Watt)
D Deutschland (80 K FM 4 W/80 K AM 1 W)
D2 Deutschland (40 K FM 4 W/40 K AM 1 W)
EU Europa (40 K FM 4 Watt/40 K AM 1 Watt)
EC CEPT (40 K FM 4 Watt)
E Spanien (40 K AM/FM 4 Watt)
F Frankreich (40 K FM 4 W/40 K AM 1 W)
PL Polen (40 K AM/FM 4 Watt)
UK Großbritannien (40 K FM 4 W, Engl. Freq.)
EU/UK	Europa (40 K FM 4 W) + UK (40 K FM 4 W)

C) TECHNISCHE DATEN

1) Allgemeine Angaben

• Kanalanzahl (entsprechend der nationalen Freqenztabelle): 80 Kanäle
  -Frequencybereich:26.565to27.405MHz
  -Frequencyzufbereitung:PLL
  -Betriebstempoferatur: -10^ + 55^
• Spannung:13,2VDC+/-15%
  Abmessungen:150(L)×200(T)×45(H)mm
  Gewicht:1,050kg

2) Empfänger

• Emptängenprinzip : Doppel-Superhet.
• Zwischenfrequenzen : 10,695 MHz und 455 kHz
• Empfindlichkeit : FM 0,5 μV bei 20 dB SINAD
• Kllrfaktor: < 8% bei 1 kHz
  Spiegelfreq. unterrückung: 65 dB
  -Nachbarkanalunterrückung 65dB
  -max. Signal-Rausch-Abstand :45dB
• Stromverbrauch im Standby-Betrieb: 325 mA

3) Sender

• Sendeleistung : 4W
  -Modulationshub :1,8 kHz+/-0,2 kHz
• NF-Frequencygang : 400 Hz bis 2,5 kHz
  -Ausgangslmpedanz :50 Ohm
  -max. Signal-Rausch-Abstand :40 dB min
• Stromverbrauch beim Senden : 1300 mA

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALITÄT SENTEN:

• Prufen Sie das Stehwellenverhältnis ihrer Anteene sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prufen Sie, ob das Mikofof rechtig angeschlüssen Ist und die Verbindung kein den Wackelkontakt aufweist!

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prufen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prufen Sie das Stehwellenverhältnis ihrer Anteene sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
  Vergewissem Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschalte?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertaucht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zuGENIeBn, solften sie die folgenden sechs Regeln des CB-Funks beherzigen:

1. Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwächere Stationen nicht zu überhoren.
3. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.

5. Nach jedem Anruf sorgfältig horen, ob eine Station antwertet. Erst dann den Anruf wiederholen.

6. Nach jedem Durchgang der Gegenstation immer erst eineuge Sekunden Pause{lassen, bevor man selbst spricht, damit sich auch andere Stationen melden konden «Umschalt-pause-».

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 4 (AM) als Anrufkanal in AM.

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Femfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindugen oder starken Störungen ist es hauig problematisch, schwer zu verstehende Werte wie Eigennamen und Städtenamen, fehlerlos zu übermitteln.

Hier hilft das Internationale Buchstableralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALITÄT:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark und klar man him empfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit «Lesbarkeit» und der S-Wert «Santiago» für die Empfangs-bzw. Laufstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeilchnungen «readability» (= Lesbarkelt) und «signal strength» (= Signalstärkeke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha
BBravo
C Charlie
D Delta
E Echo
F Foxtroff
G Golf

1 nicht lesbar, unverstandlich
2 zeit-oder teilweise lesbar
3 schwer lebar
4 lesbar, verstandlich
5 gut lesbar

S = Signalstärke

1 kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäßig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtem durchsetzt ist, die z. B. aus dem Amateurfunk und dem professionellen Funkverkehr entlehtn sind. Sie dienen zumeist der schneilen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflustung gebrachtelicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea	Momentitte,itte warten,mochte mitsprechen
Cheerio	Aufwiederhoren
CQ	allgemeiner Anruf
CL	Endedes Funkverkehrs, Station wird abgeschaffet
DX	Funkverbindung über große Enternung
Fading	Signal schwankt
HI	Ich lache
Mike	Mikrofon
MÜll	Störungen
Negativ	habenicht verstanden,nein
OK	verstanden,richtig,in Ordnung
Roger	Ich haben verstanden,alles einwandfrei empfangen
Skip	Funkruftname
Standby	Auf Empfang bleiden
Stereo	Zwei Stationen senden gleichzeitig
TVI	Femsehstörungen
UFB	ganz ausgezeichnet,sehr gut
VY	viele,sehr,sehr weitere
WX	Wetter,Temperatur

YL: Fräulein, Frau, weiblicher CB-Funker

55: vlei Erfolg, alles Gute

73:Grube

88: Liebe und Kusse (als herzlichen Gruß

gnineYL)

99:Verschwindel!Räume den Kanal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkurzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung flindet. Mit diesen Dreibuchstaben-Kurzeln lassten sich schneil Informationen vermitteltn. Da besondere «CB-Neulinge» mitunter diese Abkurzungen nicht kennen, haben wir die gebrachtechsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erläutert:

QRG: Frequenz, Betriebskanal

QRL: Beschäftigung, Arbeitsplatz

QRM: Störung durch andere Stationen

QRN:Atmospharische Störungen

QRP:Arbeiten mit geringer Leistung

QRT: Ende des Funkverkehrs

QRU: Es liegen keine weiteren Nachrichten mehr vor.

QRV: Sende-und empfangsbereit

QRX: Unterbrechung des Funkverkehrs. Pause,itte warten

QRZ: Sle werden gerufen, Anruf von einer bestimmten Station

QSB : Schwankungen der Feldstarke, Schwund, Fading

QSL: Empfangsbestätigung

QSO: Funkverbindung, Geschäft über Funk

QSP: Vermittlung zweier Stationen für eine dritte

QST:Durchsage an alle

QSY: Frequenzwechsel, Kanalwechsel

QTH:Standort

KONFORMITÄTSERKLÄRUNG

Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100-34540 Balaruc - FRANCE,

Erklaren, auf eigene v Marke : EMPEROR
Modell:NINJA
Hergestellt in die Thailand

in Konformität ist mit den wesentlichen Anforderungen der R & TTE Richtlinie 1999/5/CE (Article 3) auf die nationale Gesetzen umgestellt, wie mit den folgenden europäischen Normen:

EN 300 135-2:v1.1.1 (2000)
EN 300 433-2 :v1.1.2 (2000)
EN 301 489-13 v 1.2.1 (2002)
EN 60215 (1996)

Balaruc, den 10/12/2003

Jean-Gilbert MULLER

Geschäftsführer

TABLEAU DES FREQUENCES

BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation

2RX R X R X R X
3 T X T X T X T X
4 UP/DOWN UP/DOWN UP/DOWN
5 Masse Masa Ground Masse
6 Alimentation Alimentacion Power Supply Stromversorgung

Länder mit besonderen Beschränkungen (Lizenz1 / Register2 / nur Kanal 4 bis 15^3 )

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

Licence1

①

①

①

①

①

①

①

①

①

①

Register2

①

①

AM

①

①

①

①

①

①

AM only channels 4 to 153

①

BLU/SSB

①

①

①

①

①

①

①

①

Länder in denen die nationale Regelungen ein Sendeleistung zulassen die hoher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

4W AM

✓

✓

12W pep BLU

✓

✓

C∈0341①

HEAD OFFICE: Route de Sète - BP 100 - 34540 BALARUC - www.president-electronics.com - [e-mail]
