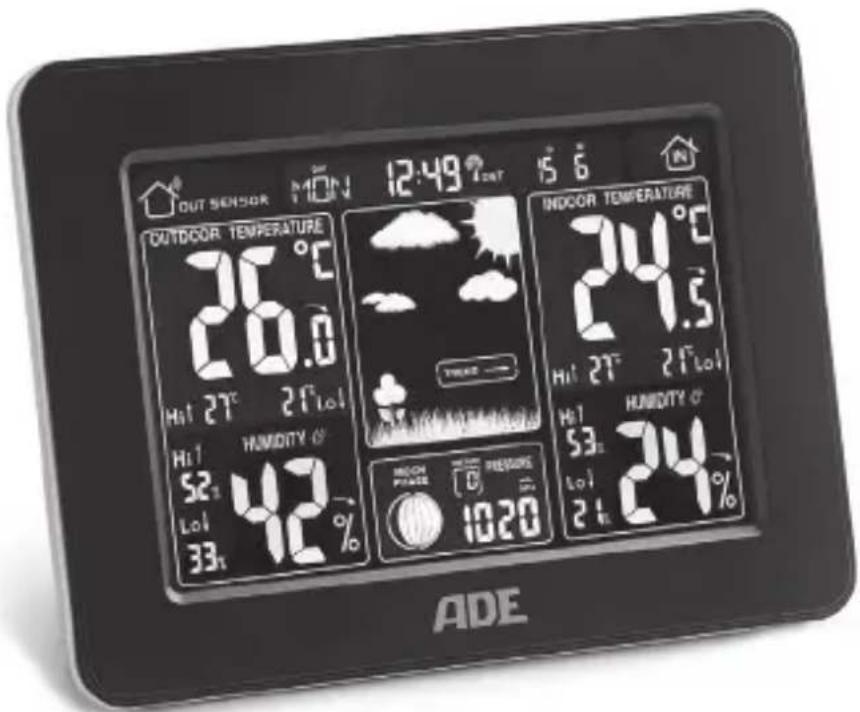

BEDIENUNGSANLEITUNG WS 1502 ADE

Wetterstation mit Funk-AuBensen

Weather Station with Wireless Outdoor Sensor | Estación meteorológica con sensor exterior inalámbrico | Station météo avec capteur extérieur sans fil | Stazione meteorológica con sensore esternoenza fili | Stacia pogodowa z bezprzewodowym czujnikiem zewnétrzynm

Bedienungsanleitung

WS1502|WS1503

Operating instructions | Instrucciones de operación Mode d'emploi | Istruzioni per l'uso | Instrukcja obsługi

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Mit dieser Wetterstation haben Sie untersiedlichste Wetter- und Temperaturdaten immer im Blick. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ohnen viel Freude und Erfolg beim Überwachen und Einsehen der Wetterdaten.

Ihr ADE Team

Lieferumfang

Wetterstation bestehen aus:

-Basisstation

-Funk-Außensor

• Batterien:

-2 x LR6 (AA) / 1,5 V für Basisstation

• 2 × LR6 (AA) / 1,5 V für Funk-Außensensor

• Netzadapter für Basisstation
  Bedienungsanleitung

IM_L_Web_WS1502_1503_201902_V5

Inhaltsverzeichnis

Lieferumfang 2
Inhaltsverzeichnis. 3
Allgemeines 5
Bestimmungsgemäßer Gebrauch 6
Sicherheit 6
Das bietet die Funkwetterstation. 11
Basisstation 12
Frontansicht 12
Rückansicht 13
Funk-AuBensenor 14
Inbetriebnahme 15
AuBensenor 15
Basisstation 16
Uber das Zeitsignal. 17
Allgemein 17
Funkempfang starten 18
Uhrzeit und Datum manuell einstellen 19
Funkempfang manuell starten 20
Standort wahlen 21
Allgemein 21

Display-Anzeige der Basistation 24

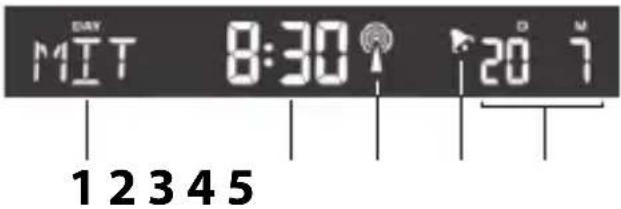

Datums- und Wochenanzeige 24

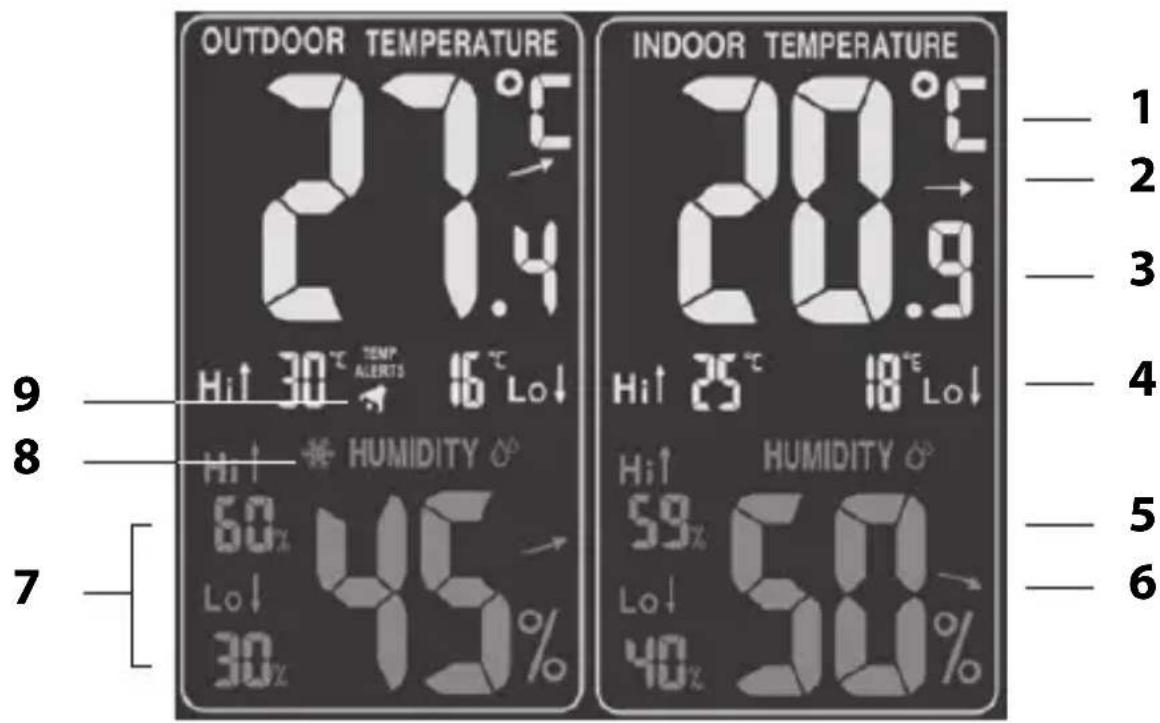

Wetterdaten 25
Wettervorhersage und Wettertrend. 26
Temperatur- und Luftfeuchtigkeitsrend 27
Luftdruckanzeige 28
Mondphasenanzeige 28
Frost- und Temperaturalarm 28

Wecken 30

Weckzeit einstellen 30
Weckfunktion ein- und ausschalten 31
Weckalarm beenden 31

Sonstige Funktionen 32

Display-Beleuchtung 32
Reset 32

Reinigen 33

Storung / Abhilfe 34

Technischen Daten 36

Konformitätserklung 37

Garantie 38

Entsorgen 38

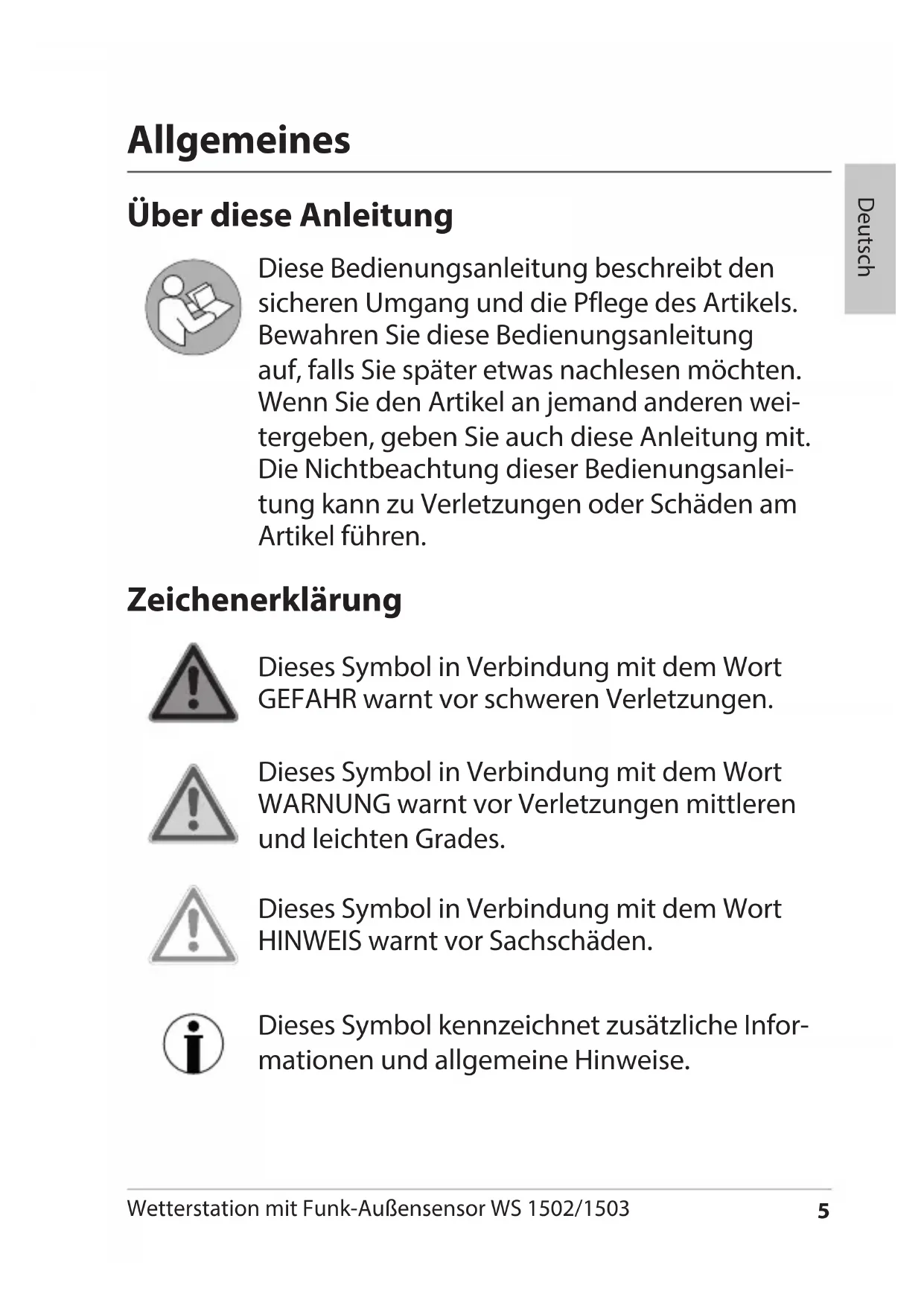

Über diese Anleitung

These Bedienungsanleitung beschreiben den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Antikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Bestimmungsgemäßer Gebrauch

Die Wetterstation - bestehend aus Basisstation und Funk-Außensor - zeigt entsprechliche Wetterdaten (Luftdruck, Temperatur etc.) aus der tatsächlichen Umgebung an. Aus den gemessenen Wetterdaten ermittelt die Wetterstation eine Wettervorhorsage.
Die Wetterstation zeigt außer dem Datum, Uhrzeit und Mondphasen an und verfügt zusammen über eine Weckfunktion.
- Für die gewerbliche Nutzung in der Wettervorhorsage oder in der Wetterdaten-Messung ist die Wetterstation ungeeignet.

Sicherheit

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
  Das Gerät und der Netzadapter sind von Kindern jünger als 8 Jahren fernzuhalten.

• Reinigung und Wartung durch den Benutzer)dufen nicht durch Kinder vorgenommen werden, es sei dess, sie sind 8 Jahre oder alter und werden beaufsichtigt.

• KinderMUSSEN beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen.

Funkwetterstation und Netzadapter dürfen nicht in Wasser oder andere Flüssigkeiten getaucht werden. Stromschlaggefahr! Benutzen Sie die Basisstation der FunkwelterstationDMAHnicht in der Nane von Feuchtquellen wie z.B. einem Waschbecken.

• Verwenden Sie nur den mitgelieferten Netzadapter und ersetzen Sieihn nur durch den gleichen Typ. Der Netzadapterarf nur in trockenen Innenräumen verwendet werden und muss vor Feuchtigkeit geschützt werden.

Gefahr für Kinder

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Wetterstation, Funksensor und Batterien deshalb für Kleinkinder unerreichbar auf. Werde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Halten Sie Kinder von Verpackungsmaterial und den zum Lieferumfang gehörenden Kleinteilen fern. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr durch Elektrizität (bei Verwendung des Netzadapters)

• Schließen Sie das Gerät an eine ordnungsgemäß entwickelte Steckdose an, deren Spannung den „Technischen Daten" entspricht.
• Achten Sie daraufuf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzadapterziehen konnen.
• Benutzen Sie die Funkwetterstation nicht, wenn Netz-adapter oder Netzadapterkabel beschädigt sind.
• Decken Sie den Netzadapter nicht durch Vorhänge, Zeitungen etc. ab und sorgen Sie für ausreichende Belüftung. Der Netzadapter kann heißt werden.
• Wickeln Sie das Netzadapterkabel vor dem Anschluss vollständig ab. Achten Sie damit darauf, dass das Kabel nicht durch scharfe Kanten oder weitere Gegenstände beschädigt wird.
• Ziehen Sie den Netzadapter aus der Steckdose:

-bevor Sie die Funkwetterstation reinigen,
- wenn während des Betriebs offensichtlich eine Störung auftritt, bei Gewitter.
-Ziehen Sie darauf immer am Netzstecker, nicht am Kabel.

• Nehmen Sie keine Veränderungen am Antikel oder am Anschlusskabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführung, da nicht fachgerecht reparierte Geräte eine Gefährung für den Benutzer darstellen.
• Ersetzen Sie nicht das Netzadapterkabel. Bei Beschädigung des Kabels oder des Netzadapters muss dieser verschrottet und durch einen Netzadapter des gleichen Typs ersetzt werden.

Gefahr von Verletzungen

• Achtung: Explosionsgefahr bei unsachgemäßem Umgang mit Batterien. Batterien)durfen nicht geladen,mit anderen Mitteln reaktiviert,auseinander genommen,ins Feuer geworfen oder kurzgeschlossen werden.
• Vermeiden Sie den Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt müssen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.

Hinweis von Sachschäden

Schützen Sie Basisstation und Außensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf.

• Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.
• Nehmen Sie die Batterien aus Basisstation und Außen-sensor heraus, wenn diese verbraucht sind oder wenn Sie die Wetterstation länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.
• Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!
• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlagen.
• Tauschen Sie immer alle Batterien in der Basisstation oder im Außensor gleichzeitig aus.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine entsprechenden Typen oder gebrauchte und neue Batterien miteinander.
• Nehmen Sie keine Veränderungen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführren und beachten Sie die Garantiebedingungen.
• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um die Wetterstation zu reinigen. Hierbei konnten die Oberflächen zerkratzen.

Das bietet die Funkwetterstation

Wetterstation

Groβes, übersichtliches LED-Farbdisplay
- Genaue Uhrzeit durch den Empfang des Zeitzeichensenders DCF77 (manuelle Zeiteinstellung möglich)
12- oder 24-Stunden-Anzeige
- Ewiger Kalender mit Datum's- und Tagesanzeige
Innen- und Außentemperaturanzeige in ^ C / ^
Innen- und Außen-Luftfeuchtigkeitsanzeige in Prozent
- Alarm bei zu hoher und/oder zu niedriger Außentemperatur wobei Ober- und Untergrenze selbst festgelegt werden können
Wettertrend- und Temperaturtrend-Anzeige
- Luftdruckanzeige
- Memoryfunktion für Max- und Min-Werte bzgl. Temperatur und Luftfeuchigkeit
- Animierte Symbole für die Wettervorhersage
- Mondphasenanzeige
- Batterie- und Netzbetrieb möglich
- Weckfunktion

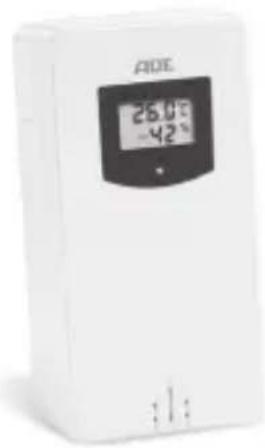

Funk-Außensor

• Temperaturanzeige in ^ C / ^ F
• Reichweite bis zu 60 Metern (in freiem Gelände)

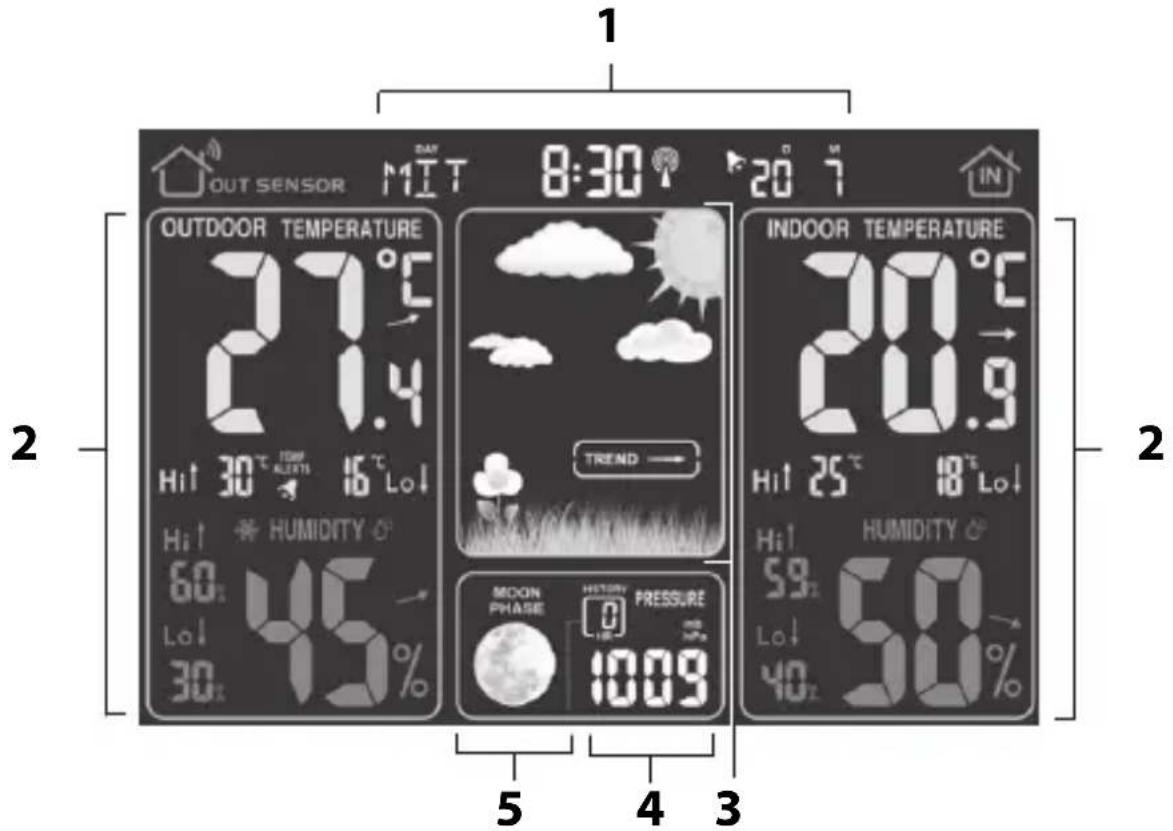

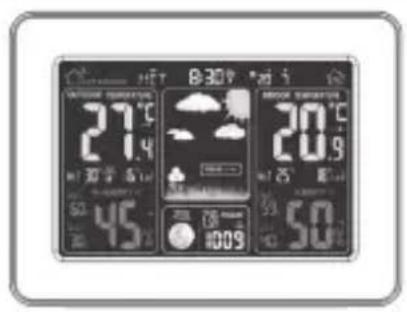

Frontansicht

1 siehe „Datums- und Wochenanzeige
2 siehe „Wetterdaten"
3 siehe „Wettervorhersage und Wettertrend"
4 siehe „Luftdruckanzeige"
5 siehe „Mondphasenanzeige"

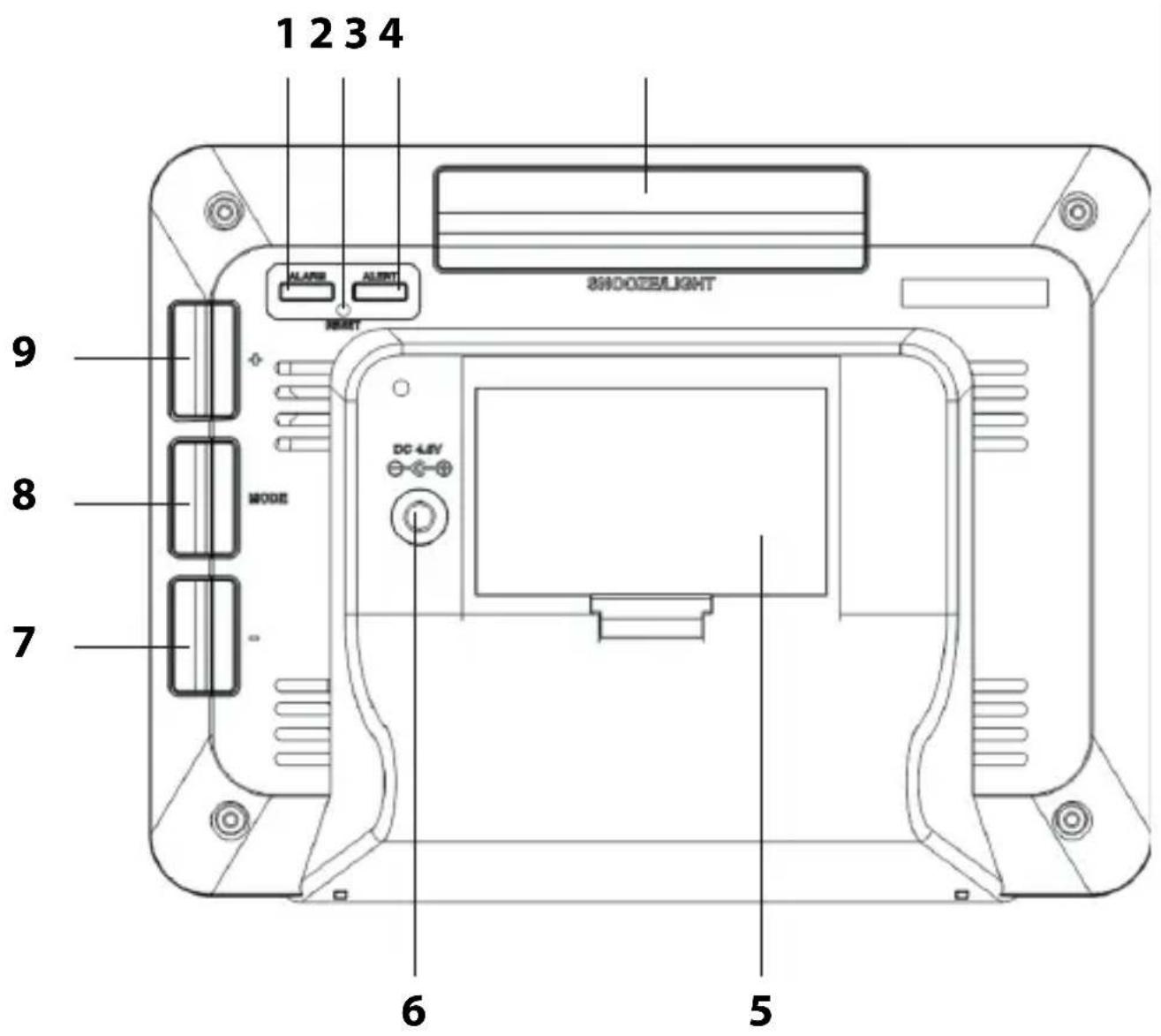

Rückansicht

Deutsch

1 Weckfunktion aktivieren
2 Gerät auf Auslieferungszustand zurücksetzen
3 Temperaturalarme einstellen
4. DisplaybeleuchTung ein- und ausschalten Weckwiederholfunktion aktivieren
5 Batteriefach
6 Anschlussbuchse für Netzadapter

7 Werte einstellen (verringern)

• Funkempfang manuell starten/unterbrechen

8 · Einstellmodus aktivieren

vorgenommene Einstellung aktivieren

9 Werte einstellen (erhohen)

gespeicherte Luftdrücke anzeigen
Werte des Funkensors übertragen

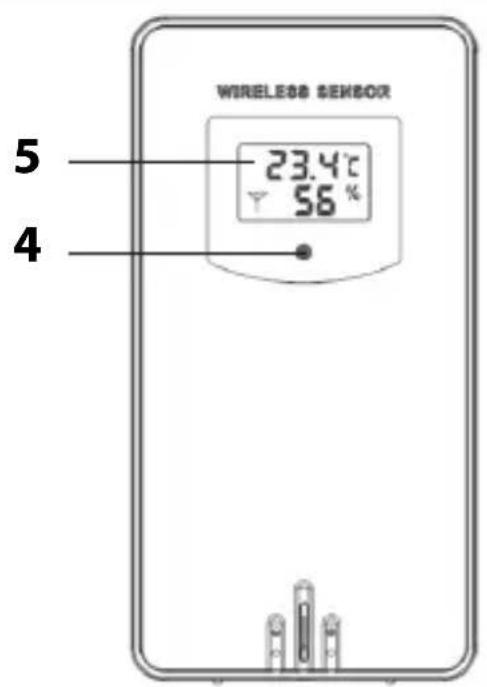

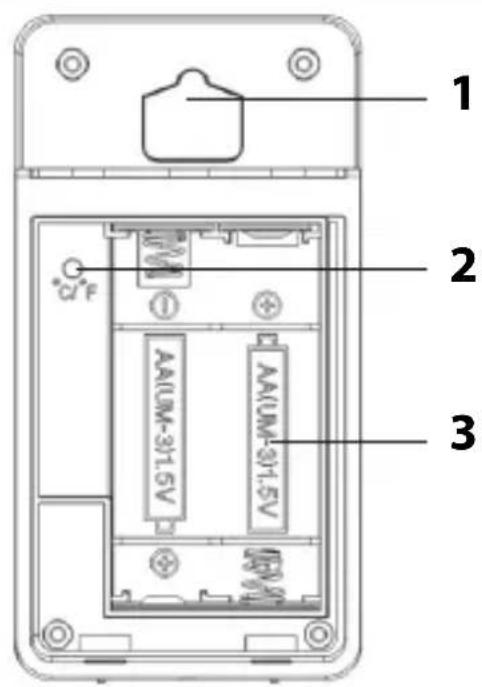

Funk-Außensensor

1 Aufhänge-Öse
2 Maßeinheit der Temperatur wechseln
3 Batteriefach
4 LED-Anzeige (leuchtet nur bei Datenübertragung)
5 Display mit: Temperaturanzeige, Luftfeuchtigkeit und Symbol für Funkverbindung zwischen Außenensor und Basisstation

Inbetriebnahme

• Gehen Sie in der aufgeführten Reihenfolge vor und legen Sie zuerst die Batterien in den Funksensor. Nur so kann die Wetterstation einwandfrei Funktionieren.
• Verwenden Sie keine Akkus, da diese eine zu geringe Spannung haben (nur 1,2 Vstatt 1,5 V). Das beeinflusst unter anderem die Messgenauigkeit.
• Verwenden Sie möglichst Alkaline-Batterienstatt Zinkkohle-Batterien. Alkaline-Batterien halten länger, besonderss bei niedrigen Außentemperaturen.

Außensor

1. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite des Außensensors, indem Sie mit etwas Kraft auf den aufgedruckten Pfeil drücken. Schieben Sie die Batteriefach-Abdeckung in Pfeilrichtung weg vom Außensor.
2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Beachten Sie die richtige Polarität der Batterien (+/-).
3. Schieber den die Batteriefach-Abdeckung wieder in den Außensor.

Basisstation

Sie können die Funkwetterstation mit dem Netzadapter oder mit Batterien betreiben.

Ist die Funkwetterstation mit einer Steckdose verbunden, erfolgt der Betrieb über das Stromnetz, auch wenn Batterien im Geräte eingelegt sind. Entfernen Sie entladene Batterien aus dem Batteriefach, da diese auslaufen können.

HINWEIS vor Sachschaden

• Verwenden Sie ausschließlich den zum Lieferumfang gehörenden Netzadapter für den Betrieb über das Stromnetz.

Strombetrieb

1. Stecken Sie den Stecker des mitgelieferten Netzadapters in die Anschlussbuchse der Basistation.
2. Stecken Sie den Netzadapter in eine Steckdose deren Netzspannung den „Technischen Daten“ entspricht.
3. Warten Sie ca. 30 Minuten. These Zeit benötigt die Basisstation, um alle Wetterdaten zu}sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Batteriebetrieb

1. Drücken Sie die Verschlusslasche etwas nach oben undnehmen Sie die Batteriefach-Abdeckung ab.
2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Achten Sie auf die richtige Polarität (+/-).

3. Setzen Sie die Batteriefach-Abdeckung wieder auf und klappen Sie sie zu.

4. Warten Sie ca. 30 Minuten. These Zeit benötigt die Basisstation, um alle Wetterdaten zu}sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Über das Zeitsignal

Allgemein

Die in der Wetterstation integrierte Funkuhr erhält ihre Funksignale vom Zeitzeichensender DCF77. Diese strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.

Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.

Sobald die Basisstation mit Strom versorgt (Batterien oder Stromnetz) wird, schaltet sie auf Empfang unducht das Signal vom Sender DCF77. Werde das Zeitsignal über die im Funkwecker eingebaute Ferrit-Stabantenne in ausreichender Stärke empfangen, werden im Display Datum und Uhrzeit angezeigt.

Die Basisstation schaltet sich mehrmals täglich ein und synchronisiert die Uhrzeit mit dem Funksignal vom Sender DCF77. Im Falle eines Nicht-Empfangs, z. B. bei einem starken Gewitter, lauft das Gerät(PRzise weiter und schal-tet dann zur{nachsten vorgesehenen Zeit wieder automatisch auf Empfang.

Funkempfang starten

Wenn die Batterien in der Basisstation eingelegt sind, werden für einen kurzen Moment sámttliche Anzeigen im Display eingeblendet. Außen dem wird das Display kurz beleuchtet und ein Piepton ertont.

Danach schaltet das Gerät auf Empfang, wobei die Funkwellen-Anzahl die Qualität des Empfangs anziegt: Je mehr Funkwellen im Display angezeigt werden,esto better ist der Empfang.

Während des Empfangs hat ausschließlich die - Taste Funktion, alle anderen Tasten sind für diese Zeit deaktiviert.

Sobald das Signal in ausreichender Stärke empfangen wurde, werden im Display die entsprechenden Daten und das Funkturm-Symbol dauerhaft angezeigt. Diese Vorgang kann einige Minuten dauern.

Die Wetterstation schaltet ab sofort mehrmals in jeder Nacht automatisch auf Empfang. Dabei wird die angezeigte Zeit mit der vom Zeitzeichen-Sender empfangenenverglichen und ggf. korrigiert.

Wurde kein ausreichend starkes Signal empfangen, bricht die Basisstation nach einigen Minuten den Empfangsvorgang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet.

Die Uhrzeit lauft in thisem Fall (ausgehend von der Startzeit 00:00'' ) normal weiter.
- Prüfen Sie zunachst, ob der Standort der Basisstation geeignet ist, siehe „Standort wahlen".

• Sie können den Empfangsvorgang nochmals manuell starten, siehe „Funkempfang manuell starten, oder
• Sie warten ab, bis die Basisstation zu einem späteren Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens better.
• Wenn an Ihr hem Standort der Empfang nicht möglich ist, konnen Sie Uhrzeit und Datum manuell stellen, siehe)nachstes Kapitel.

Uhrzeit und Datum manuell einstellen

Wenn zwischen zwei Tastendrücken mehr als ca. 20 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen他们在 wiederholen.

1. Halten Sie die Taste MODE gedrückt, bis im Display die Anzeige für das 12- und 24-Stunden-Uhrzeitformat blinkt.
2. Stellen Sie mit den Tasten + oder - das gewünschte Zeitformat ein (_12Hr^ oder ^,24Hr^ )
3. Drücken Sie MODE, um die Einstellung zu speichern. Im Display blinkt die Maßeinheit für die Temperatur.
4. Gehen Sie weiter vor, wie vorstehend beschreiben.
5. Drücken Sie jeweils MODE, um eine Einstellung zuschern.
6. Drücken Sie die Taste + oder -, um den gewünschten Wert einzustellen.
7. Führer Sie nachfolgend folgende Einstellungen durch: -Maßeinheit der Temperatur

-Maßeinheit des Luftdrucks
-Zeitzone, in der Sie sich befinden (für Deutschland wahlen Sie 00)
-Stundenzeit
-Minutenzeit
-Datumsformat
-Jahr
-Monat
-Tag
-Sprache (bezieht sich ausschließlich auf die Anzeige des Wochentages)

1. Drücken Sie abschlussend MODE, um den Vorgang zu beenden.

Funkempfang manuell starten

Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksignale des Zeitzeichen-Senders nicht mehr empfangen. Die Uhrzeit-Anzeige lauft dennoch prazise weiter.

Halten Sie die Taste - gedrückt, bis das Funksignal-Symbol wieder angezeigt wird. Dadurch wird der Funkempfang manuell gestartet. Beachten Sie:

• War der Empfang nicht erfolgreich, wird das Empfangs-Symbol nach einigen Minuten ausgeblendent und die Uhrzeit im Display lauft normal weiter.
• Bei erfolgreichem Empfang stellt sich der Funkwecker auf die Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst.

Standort wahlen

HINWEIS vor Sachschaden

Schützen Sie Basisstation und Funksensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf. Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.

Allgemein

Basisstation und Außensor tauschen die Daten über eine Radiofrequenz aus. Daher ist der Standort entscheidend für die Reichweite der Funkverbindung.

Beachten Sie:

• Der maximale Abstand zwischen Basisstation und Funksensorarf 60 Meter betragen. Diese Reichweite ist aber nur bei „direktem Sichtkontakt“ möglich.
• Abschirmende Baumaterialien wie z. B. Stahlbeton reduzieren oder verhindern den Funkempfang zwischen Basisstation und Außensor.
• Geräte wie Fernseher, Schnurlose Telefon, Computer und Leuchtstoffrähren können den Funkempfang ebenfalls stären.

• Stellen Sie Basisstation und Außensor nicht direkt auf den Boden. Dies schränkte die Reichweite ein.

• Bei niedrigen Temperatures im Winter kann die Leistung der Außensor-Batterien deutlich abfallen. Dies vermindert die Sendereichweite.

• Abhängig von ihrem Standort kann es im seltenen Einzelfall vorkommen, dass die Basisstation Signale von einem anderen Zeitzeichen-Sender empfangt oder)sagar abwechselnd von zwei Zeitzeichen-Senden. Das ist kein Gerätefehler. Wechseln Sie in thisem Fall den Standort der Basisstation.

Bezüglich des Funkempfangs zwischen Zeitzeichensender und Basisstation beachten Sie folgende Punkte:

• Stellen Sie die Basisstation möglichst in Fensternähe auf.
• Halten Sie Abstand zu Fernsehgeräten, Computern und Monitoren. Auch Basisstationen von schnurlosen Telefonen sollenn sich nicht in unmittelbarer Höhe der Wetterstation befinden.
• Wahrend der Nachtstunden ist der Empfang meistens better. Falls der Wecker tagsüber keinen Empfang hatte, kann es gut sein, dass das Signal in den Nachtstunden(sofort und in voller Stärke empfangen wird.
  Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursichen.
• Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommt, z. B. wegen Wartungsarbeiten.

Basisstation

• Stellen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

Außensor

GEFAHR von schweren Verletzungen

-Bei der Wandinstallation durrefen am Montageort keine elektrischen Kabel, Gas- oder Wasserrohre in der Wand verlegt sein. Beim Bohren der Llicher besteht ansonsten Stromschlaggefahr!

Der Funk-AuBensenor verfügt über eine Aufhänge-Öse auf der Rückseite.

• Stellen Sie oder hangen Sie den Außensor an einen Platz, wo er vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt ist. Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.

Display-Anzeige der Basistation

Datums- und Wochenanzeige

1 aktueller Wochentag
2 aktuelle Uhrzeit im 12- oder 24-Stunden-Format Bei der Zeitanzeige im 12-Stunden-Format werden Vormittags- und Nachmittagstunden mit „AM“ bzw „PM“ gekennzeichnet.
3 Symbol für Funkempfang vom Zeitzeichensender
4 Weckfunktion ist aktiviert, siehe „Wecken"
5 Tag und Monat

Durch wiederholtes Drücken der Taste MODE konnenstatt Tag und Monat auch folgende Werte angezeigt werden:

• Sekunden
  eingestellte Weckzeit

Wetterdaten

Die angezeigten Informationen für den Außen- (OUTDOOR) und Innen-Bereich (INDOOR) sind weltgehend identisch.

1 Maßeinheit der Temperatur (°C oder °F)
2 Trend für Temperatur, siehe „Temperatur- und Luftfeuchtgkeitsrend"
3 Temperatur in Grad Celsius oder Fahrenheit
4 höchste (Hi) und niedrigste (Lo) gespeicherte Temparatur des Tages (automatische Lösung dieser Werte erfolgt jeder Nacht um Mitternacht).
5 Luftfeuchtigkeit in Prozent
6 Trend für Luftfeuchigkeit, siehe „Temperatur- und Luftfeuchtgkeitenstrend

7 höchster (Hi^ ) und niedrigster (Lo^ ) gespeicher-ter Luftfeuchtigkeitswert des Tages (automatische Lösung dieser Werte erfolgt jeder Tag um Mitternacht).
8 Frostalarm ist aktiviert (nur für Außenbereich möglich), siehe „Frost- und Temperaturalarm"
9 Temperaturalarm ist aktiviert (nur für Außenbereich möglich), siehe „Frost- und Temperaturalarm"

Wettervorhersage und Wettertrend

Nach der Inbetriebnahme konnen die Angaben zur Wettervorhorsage etwa 12 Stunden noch nicht genutzt werden, da die Wetterstation diese Zeit benötigt, um die Wetterdaten zu}sammeln und auszuwerten.

Die Wettervorhorsage ergibt sich aus den gesammelten Daten und den darauf gemessenen Luftdruckänderungen.

Die Vorhorsage bezieht sich auf das Gebiet um die Wetterstation mit einem Radius von etwa 30 bis 50 km für einen Zeitraum der{nachsten 12 bis 24 Stunden.

Die Genauigkeit der Wettervorhersage liegt bzw. bei 75% .

sonnigleichtbewölktbewölktregnerisch

Gewitter leichter Schneefall

starker Schneefall

In Verbindung mit dem Luftdrucktrend sind weitere Wetterdeutungen möglich.

steigender Luftdruck

konstanter Luftdruck

fallender Luftdruck

Zwei Beispiele:

• Wettervorhersage zeigt Regen, der Luftdruck fällt schnell und stark ab >> starker Regen ist wahrscheinlich.
• Wettervorhersage zeigt Regen, der Luftdruck ist in den letzten 12 Stunden gestiegen aber in den letzten 3 Stunden wieder etwas abgefallen >> leichter Regen ist wahrscheinlich.

Temperatur- und Luftfeuchtgkeitenstrend

Für die von Basisstation und Funksensor gemessenen Werte für Temperatur und Luftfeuchtigkeit wird der Trend in Form eines Pfeils angezeigt:

steigend

konstant

fallend

Luftdruckanzeige

Das der aktuell herschende Luftdruck wird in der gewährten Maß einheit (üblich: hPa = Hektopascal) angezeigt.

Durch wiederholtes Drücken der Taste + erhalten Sie den stündlich gemessenen Luftdruck der letzten 12 Stunden angezeigt.

Mondphasenanzeige

Die angezeigten Mondphasen werden automatisch mit dem Datumactualisiert.

Neumond zunehmender Halbmond

Halbmond

zunehmender
Vollmond

Vollmond abnehmender
Vollmond

Halbmond

abnehmender Halbmond

Frost- und Temperaturalarm

Die Funktionen von Frost- und Temperaturalarm sind eng miteinander verzahnt und werden beiden über die Taste ALERT aktiviert und deaktiviert. Frost- und Temperaturalarm konnen getrennt oder gleichzeitig genutzt werden.

Frostalarm

• Drücken Sie 2x kurz die Taste ALERT.

Das darüber hält.

Beim Erreichen des Temperaturbereiches ertönen Pieptöne und die Temperaturzeige blinkt. Drücken Sie eine beliebige Taste, um die Pieptöne abzuschalten.

Beachten Sie:

• Der Temperaturbereich beim Frostalarm liegt zwischen -1^ und +3^ ( +30^ bis +37^ ).
• Auch wenn der Temperaturalarm nicht ertönt, besteht bei Temperaturen um den Gefrierpunkt grundsätzlich immer Frostgefahr bzw. Gefahr von Eisglätte. Der Außensor kann nur die lokale Temperatur am Aufstellungsord messen.
  Um die Funktion wieder auszuschalten, drücken Sie so oft ALERT, bis das Frost-Symbol erlischt.

Temperaturalarm

• Drucken Sie 1x die Taste ALERT.

Das darüber hält.

Beim Erreichen des Temperaturbereiches ertönen Warntöne und die Temperaturzeige blinkt. Drücken Sie eine beliebige Taste, um die Warntöne abzuschalten.

Der Temperaturbereich kann frei gewählt werden. Um die obere- und andere Temperaturgrenze einzustellen:

1. Halten Sie ALERT einige Sekunden gedrückt, bist die Ziffernehmen „Hi" blinkt.

1. Stellen Sie mit den Tasten + oder - die obere Temperaturgrenze ein.
2. Drücken Sie ALERT, um die Eingabe zu speichern.
3. Stellen Sie mit den Tasten + oder - die andere Temperaturgrenze ein.
4. Drücken Sie abschlussend ALERT.

Um die Funktion wieder auszuschalten, drücken Sie so oft ALERT, bis das Symbol für den Temperaturbereich erlischt.

Wecken

Weckzeit einstellen

1. Drucken Sie 1x ALARM. Im Display wird das Wecksymbol angezeigt.
2. Halten Sie ALARM einige Sekunden gedrückt, bis die Weckstunden-Anzeige blinkt.
3. Stellen Sie mit den Tasten + oder - die gewünschte Weckstunde ein.
4. Drücken Sie ALARM. Im Display blinkt die Minutenanzeige für die Weckzeit.

5. Stellen Sie mit den Tasten + oder - die gewünschte Weckminute ein.

6. Drücken Sie abschlussend ALARM, um die Einstellungen zu speichern.

Weckfunktion ein- und ausschalten

• Stellen Sie mit der Taste ALARM die Weckfunktion ein und aus. Sobald das Wecksymbol angezeigt wird, ist Weckfunktion aktiviert.

Weckalarm beenden

Zur eingestellt den Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird.

Weckalarm ganz ausschalten

• Drücken Sie eine beliebige Taste der Basisstation (außer SNOOZE/LIGHT), um den Alarm zu beenden.

Autostopp-Funktion

Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 2 Minuten automatisch aus. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckwiederholung (Snoopze-Funktion)

• Drücken Sie 1x die Taste SNOOZE/LIGHT, wenn das Wecksignal ertönt.

Das Wecksignal verstummt für ca. 5 Minuten. Danach schaltet sich das Gerät wieder ein und weckt Sie erneut. Diese Vorgang kann mehrfach wiederholt werden.

Display-Beleuchtung

Batteriebetrieb

• Drücken Sie die Taste SNOOZE/LIGHT, um die Display-Beleuchtung der Basisstation für ca. 15 Sekunden einschalten.

Stromnetzbetrieb

Wenn Sie die Basisstation mit dem Netzadapter über das Stromnetz betreiben, ist das Display permanent beleuchtet.

• Drücken Sie wiederholt die Taste SNOOZE/LIGHT, um die verschiedene Helligeitsstufen zu wahlen: Volle Beleuchtung > geringe Beleuchtung > aus.

Reset

Wenn im Display der Basisstation offensichtlich falsche Werte angezeigt werden, sollen den Sie die Basisstation auf den Lieferzustand zurücksetzen.

1. Stecken Sie einen dünnen Gegenstand, z. B. eine auseinanderergebogene Buroklammer in die Öffnung RESET auf der Rückseite der Basisstation.

2. Drücken Sie mit etwas Kraft gegen den Widerstand. Nach kurzer Zeit werden für einen kurzen Moment sámttliche Anzeigen im Display eingebrendet. Außer dem wird das Display kurz beleucht et und ein Piepton ertont.

Nach einigen Sekunden beginnt die Anzeige zu blinken und die Daten des Außensensors werden abgerufen.

Beachten Sie die angezeigten Werte im Display.

Um den Datenautausch mit der Basisstation zu beschleunigen, halten Sie an der Basisstation die Taste + gedrückt, bis die OUTDOOR TEMPERATURE-Daten gelöscht werden. Kurz danach werden die neu eingelesenen Daten angezeigt.

Reinigen

1. Bei Betrieb über das Stromnetz: Ziehen Sie den Netzadapterstecker aus der Basisstation.
2. Wischen Sie Basisstation und Außensor bei Bedarf mit einem leicht angefeuchteten Tuch sauber.
3. Trocknen Sie das Gerät vollständig, bevor Sie es wieder mit dem Netzadapter verbinden.

Störung/Abhilfe

Störung Mögliche Ursache
Das DCF77-Signal für die Uhrzeit kann nicht empfan-gen werden.	• Prüfen Sie den gewählten Standort. • Starten Sie den Fun-kempfang ggf. manu-ell. • Stellen Sie die Uhrzeit manuell ein.
Die Temperaturangabe des Sensors erscheint zu hoch.	• Prüfen Sie, ob der Sensor direkter Sonnen-strahlung ausgesetzt ist.
Im Display wirdstatt gemessenen Werten für Temperatur bzw. Luft-feuchigkeit H.HH bzw. LL.L angezeigt.	• Die Werte liegen ober-bzw. unterhalb des Messbereichs.
Im Display blinkt die Temperaturanzeige.	• Der Temperaturalarm hat ausgelöst. Drücken Sie so oft ALERT, bis das Blinken aufhört.
Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensichtlich falsch.	• Setzen Sie die Wet-terstation auf den ursprünglichen Liefer-zustand darüber.
Die Basisstation empfängt keine Signale des Funksen-sors.	Stellen Sie sicher, dass sich keine elektrischen Störquellen in der Höhe des Funksensors oder der Basisstation befinden. Prufen Sie die Batteriem im Sensor. Bewegen Sie die Basis-station bisher zum Sensor oder umgekehrt.
Die Uhrzeit weicht genau um eine, zwei, drei etc.Stunden ab.	Wahrscheinlich haben Sie eine falsche Zeit-zone eingestellt. Wäh-len Sie für Deutschland „00".

Technischen Daten

Basisstation

Modell: Wetterstation WS 1502/1503

Eingang: 4,5 V

Batterien: 2x LR6 (AA) / 1,5 V

Messbereich

• Temperature: 0^ C - 50^ C (32°F - 122°F)
• Luftdruck: 600 hPa/mb-1100 hPa/mb bzw.

17.72 inHg-32.50 inHg

bzw. 450.0mmHg-825.0mmHg

• Luftfeuchtigkeit: 20% - 95%

Sendefrequency: 433,92 MHz

Max. Sendeleistung: +10 dBm

Funk-Außensor

Batterien: LR6 (AA) / 1,5 V

Messbereich:

• Temperature: -20^ - 60^ (-4°F - 140°F)
  -Luftdruck:wie Basisstation
• Luftfeuchtigkeit: wie Basisstation

Reichweite: ca. 60 Meter (offenes Gelände)

Netzadapter

Eingang: 230 ~V 50 ~Hz

Ausgang: 4,5 V

= /200mA

Schutzklasse:

1

Inverkehrbringer: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus thisem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass die Wetterstation WS 1502/1503 den Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

www.adegermany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Geräte eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Februar 2019

Waagen-Schmitt GmbH

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mangeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Antikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an ihren Handler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.

Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Articlelentsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihrlem Land gelten.

Geräte)dürfen nicht im normalen Hausmull entsorgt werden

Am Ende seiner Lebensdauer ist der Article einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.

Dear Customer!

www.adegermany.de/doc

Pilas: 2x LR6 (AA)/1,5 V

Rango de medida

• Temperature: 0^ C - 50^ C (32°F - 122°F)
• Presión del aire: 600 hPa/mb-1100 hPa/mb

or 17,72 inHg-32,50 inHg or

450,0 mmHg-825,0 mmHg

• Humeday: 20% - 95%

Frecuencia de

433,92 MHz

transmisión:

Pilas: 2x LR6 (AA)/1,5 V

Rango de medida:

www.adegermany.de/doc

www.adegermany.de/doc

www.adegermany.de/doc

Baterie: 2x LR6 (AA)/1,5 V

Zakres pomiarów

• Temperature: 0^ C - 50^ C (32°F - 122°F)

• Cisnienie atmosferyczne: 600 hPa/mb-1100 hPa/mb lub
  17,72 inHg-32,50 inHg lub
  450,0 mmHg-825,0 mmHg

• Wilgotnosć: 20% - 95%

Baterie: 2x LR6 (AA)/1,5 V

Zakres pomiarów:

Dystrybutor: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

www.adegermany.de/doc
