BEDIENUNGSANLEITUNG SCAMSETW1 Perel

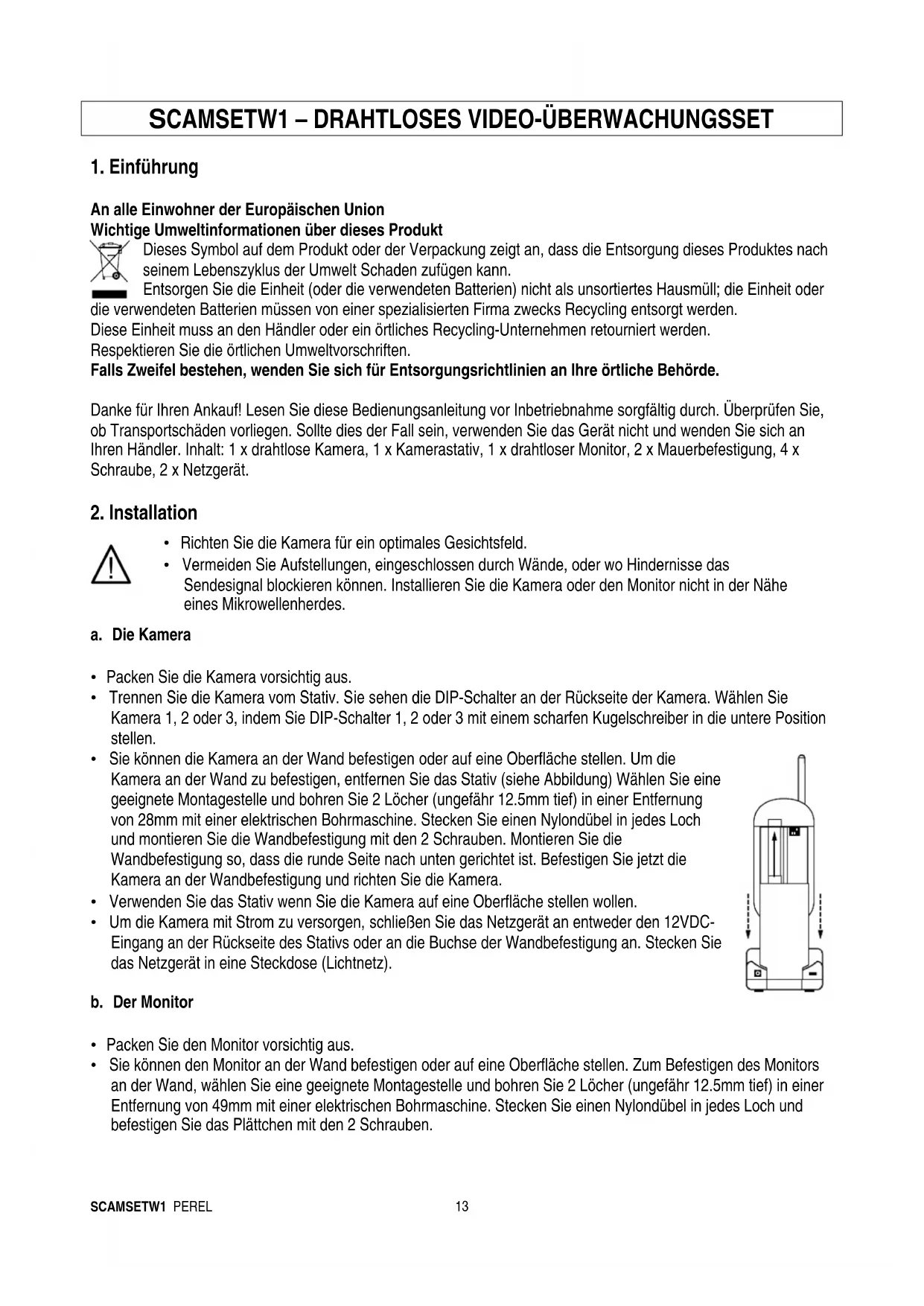

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann.

Entsorgen Sie die Einheit (oder die verwendeten Batterien) nicht als unsortiertes Hausmull; die Einheit oder

die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

These Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Denke fur Ihren Ankauf! Lesen Sie die sie Bedienungsanleitung vor Inbetriebnahme sorgfaltig durch. Überprüfen Sie, ob Transportschaden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Handler. Inhalt: 1 x drahtlose Kamera, 1 x Kamerastativ, 1 x drahtloser Monitor, 2 x Mauerbefestigung, 4 x Schraube, 2 x Netzgerät.

2. Installation

• Richten Sie die Kamera für ein optimales Gesichtsfeld.
• Vermeiden Sie Aufstellungen, eingeschlossen durch Wände, oder wo Hindernisse das

Sendesignal blockieren können. Installieren Sie die Kamera oder den Monitor nicht in der Nähe eines Mikrowellenherdes.

a. Die Kamera

• Packen Sie die Kamera vorsichtig aus.
• Trennen Sie die Kamera vom Stativ. Sie sehen die DIP-Schalter an der Rückseite der Kamera. Wahlen Sie Kamera 1, 2 oder 3, indem Sie DIP-Schalter 1, 2 oder 3 mit einem scharfen Kugelschreiber in die untere Position stellen.
• Sie können die Kamera an der Wand befestigen oder auf eine Oberfläche stellen. Um die Kamera an der Wand zu befestigen, entfern den Sie das Stativ (siehe Abbildung) Wahlen Sie eine geeignete Montagestelle und bohren Sie 2 Löcher (ungeführ 12.5mm tief) in einer Entfernung von 28mm mit einer elektrischen Bohrmschine. Stecken Sie einen Nylondübel in jedem Loch und montieren Sie die Wandbefestigung mit den 2 Schrauben. Montieren Sie die Wandbefestigung so, dass die runde Seite nach unter gerichtet ist. Befestigen Sie jetzt die Kamera an der Wandbefestigung undrichten Sie die Kamera.
• Verwenden Sie das Stativ wenn Sie die Kamera auf eine Oberfläche stellen sollen.
• Um die Kamera mit Strom zu versorgen, schlieben Sie das Netzgerät an entweder den 12VDC-Eingang an der Rückseite des Stativs oder an die Buchse der Wandbefestigung an. Stecken Sie das Netzgerät in eine Steckdose (Lichtnetz).

b. Der Monitor

• Packen Sie den Monitor vorsichtig aus.

• Sie können den Monitor an der Wand befestigen oder auf eine Oberfläche stellen. Zum Befestigen des Monitors an der Wand, wahren Sie eine geeignete Montagestelle und bohren Sie 2 Löscher (ungeführ 12.5mm tief) in einer Entfernung von 49mm mit einer elektrischen Bohrmschine. Stecken Sie einen Nylondübel in jeder Loch und befestigen Sie das Plättchen mit den 2 Schrauben.

• Wahlen Sie jetzt die Kamas, indem Sie die DIP-Schalter in dieunte Position stellen. Der Monitor understzt bis zu 3 Kamas (DIP-Schalter 1 = Kamera 1, DIP-Schalter 2 = Kamera 2, DIP-Schalter 3 = Kamera 3, alle DIP-Schalter = Monitor schaltet automatisch auf die nachste Kamera um).

• Um den Monitor mit Strom zu versorgen, legen Sie 4 x AAA (Micro)-Batterien in das Batteriefach ein (achten Sie auf die Polarität), verwenden Sie den optionalen Batteriepack oder schlieben Sie das Netzgerät an den Versorgungseingang im Batteriefach an.
• Befestigen Sie den Monitor an der Wandbefestigung.

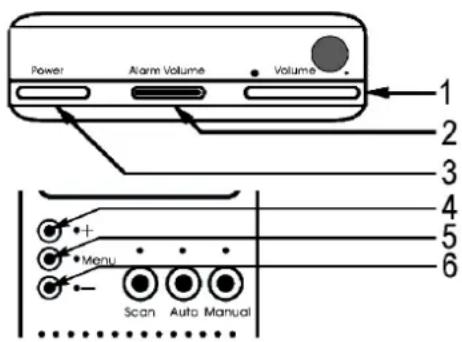

3. Monitorbeschreibung

1. Lautstärke + / -
2. Lautstärke Alarm
3. EIN/AUS-Schalter
5. Menu
6. -

EIN/AUS-Schalter - Drücken Sie diese Taste um den Monitor ein- oder auszuschalten.

LAUTSTÄRKE ALARM - Drehen Sie an thisem Schalter um die Lautstärke zu regeln.

LAUTSTÄRKE - Regeln Sie die Lautstärke, indem Sie diese Taste + oder - drücken.

• / MENU / - - LED eingeschaltet: regeln Sie die Helligkeit + oder -; LED blinkt: regeln Sie die Farben + oder -; LED ausgeschaltet: regeln Sie den Kontrast + oder -.

4. Anwendung

a. Scannen

Drücken Sie SCAN. Der Monitor schaltet in den Standbymodus und scantt die aktiven Kamas. Wenn die Kamera eine Bewegung erfasst, dann wird das Bild auf dem Monitor erscheinen und wird er piepsen. Der Monitor kehrt zum Standbymodus zurück und tastet die Kamas nach 2 Minuten ab. Drucken Sie MANUAL oder AUTO um diesen Modus zu deaktivieren.

b. Automatisch

Drücken Sie diese Taste; der Monitor wird automatisch die aktiven Kameras abtasten. Wenn die Kamera eine Bewegung feststellt, dann wird das Bild auf dem Monitor erscheinen und wird dieser piepsen. Stellen Sie nur die DIP-Schalter in die untere Position wenn diese an eine Kamera angeschlossen sind, damit der Monitor keinen unnötnigen Kanal abtastet. Die Schaltzeit ist standardmäßig 4 Sekunden, aber kann nach Wunsch eingestellt werden zwischen 2 ~ 30 Sekunden. Halten Sie gleichzeitig AUTO und MANUAL gedrückt. jeder Blitz der LED erhöht die Schaltzeit um eine Sekunde.

c. Manuell

Wahlen Sie eine bestimmte Kamera, indem Sie MANUAL drücken. Drücken Sie die Taste um die{nachste Kamera zu wahlen. Wenn die Kamera eine Bewegung feststellt, dann wird das Bild während einiger Sekunden auf dem Monitor erschinen und wird dieser piepsen. Stellen Sie die DIP-Schalter nur in die untere Position wenn diese an eine Kamera gekuppelt sind, damit der Monitor keinen unnötigen Kanal abtasten soll.

5. Problemlösung

Problem Lösung
Kein Kamerabild 1. Überprüfen Sie alle Anschlüsse. Sorgen Sie damit, dass Kamera und Monitor eingeschaltet sind.2. Wahlen Sie denselben Kanal für sowohl Kamera als auch Monitor.3. Sorgen Sie damit, dass Sie den Sendebereich nicht überschreiben.4. Sorgen Sie damit, dass der Batteriepack vollig aufgeladen ist.	Leerer Schirm auf Monitor
Störung 1. Sorgen Sie damit, dass Sie den Sendebereich nicht überschreiben und dass Sie alle Hindernisse entfernen.2. Stellen Sie die Kamera / den Monitor für einen besseren Empfang anderswo auf.3. Entfernien Sie alle anderen Geräte die eine Sendefrequenz von 2.4GHz verwenden.4. Sorgen Sie damit, dass der Batteriepack vollig aufgeladen ist.	Tonprobleme 1. Erhöhen Sie die Lautstärke.2. Überprüfen Sie, ob das Mikrofon die Lautstärke registrierten kann.3. Stellen Sie den Monitor bei Feedback nicht in der Höhe einer Kamera auf.

6. Technische Daten

Monitor / Empfänger (Bestell-Nr. SMON2)

Display 2.5" TFT LCD

Signal/Rauschabstand 48dB

Auflosung 480 x 284 Pixel

Stromverbrauch ± 800mA

Abmessungen 70 × 183 × 24mm

Stromversorgung AC-Netzgerät (mitgeliefert), 4 x AAA (Micro) Alkaline-Batterien (nicht

mitgeliefert) für eine Autonomie von 1.2 Std. oder optionaler

aufladbarer Batteriepack von 4 Std. (Artikelnummer: SCAMSETBP2)

Kamera / Sender (Bestell-Nr. SCAMW1)

Systemnorm PAL (Farben)

Integrieres Objektiv 4.3mm / f1.8 TV-Zeilen

Bildsensor 1/3" Farben CMOS

Stromverbrauch ± 120mA

Sendebereich bis 60m

Abmessungen 58 × 185 × 97mm

Stromversorgung AC-Netzgerat (mitgeliefert) oder optionaler aufladbarer Batteriepack

von 4 Std. (Artikelnummer: SCAMSETBP1)

Für mehr Informationen zu diesen Produkt, siehe www.perel.eu.

Alle Änderungen vorbehalten.
