BEDIENUNGSANLEITUNG Reference Sub KLIPSCH

WICHTIGER SICHERHEITSHINWEIS

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anweisungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).
9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Stifte, wobei einer dicker ist als der andere. Ein geordeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der dickere Stift oder der drifte Stift dienen zu Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen lassen.
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknickt wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.

1. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht lippen und Verletzungen verursachen.

2. Trennen Sie dieses Gerät bei Gewitter vom Netz, oder wenn es längere Zeit nicht benutzt wird.

3. Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführen. Eine Wartung bzw. Reparatur ist nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Gegenständen, durch Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen Spannungen in dieser Einheit hin.

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen.

WARNUNG: In diesem Gerät gibt es lebensgefährliche Stromspannung. Das Gerät enthält keine durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführen.

WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, könnten des Recht des Benutzers zum Betrieb des Geräts ungültig werden lassen.

Vielen Dank, dass Sie einen Klipsch-Subwoofer gekauft haben. Nach der Lektüre dieses Handbuchs und dem Anschluss Ihres Systems werden Sie das Ergebnis von über 55 Jahren herausragender Technologie und führender Forschungs- und Entwicklungsarbeit hören können. Füllen Sie bitte die Garantiekarte auf der Rückseite dieses Handbuchs aus, oder tun Sie dies online bei www.klipsch.com, so dass wir Ihnen besser helfen können. Nochmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass Ihr Subwoofer viele Jahre lang Ihre Musik und Ihre Flime zum Leben erwecken wird den.

PLATZIERUNG

Obwohl der Subwoofer der Reference-Serie in einer Vielzahl von Positionen eine gute Leistung bietet, können Sie diese optimieren, indem Sie folgenden einfachen Regeln folgen.

• Obwohl die Ausrichtung des Subwoofers nicht von entscheidender Bedeutung ist, sollten Sie die Vorderseite (Treiber) des Gehäuses nicht gegen eine Wand richten.
• Die Leistung des Subwoofers steigt, je näher er an einer Wand ist, und die maximale Leistung wird durch Platzierung in einer Ecke erreicht. Wenn möglich sollte der Subwoofer immer gegen eine Wand oder nahe daran platziert werden.
• In den meisten Räumen bietet der Subwoofer die beste Bassleistung, wenn er in einer Ecke und entfernt von Öffnungen (wie Türen) aufgestellt wird.
• Bei der Verwendung von mehr als einem Subwoofer wird die beste Leistung durch eine Platzierung im gleichen Bereich erzielt, nicht durch eine weit getrennte Aufstellung.

ANSCHLÜSSE UND EINSTELLUNGEN

Belm Einstecken der Verbindungskabel müssen der Subwoofer und der Hauptverstärker ausgeschaltet sein. Auf der Rückseite des Subwoofers befinden sich drei Gruppen von Eingängen. (1) ein einzelner LFE-Direct-RCA-Anschluss, der die interne Crossover-Funktion umgeht, (2) zwei RCA-Anschlüsse für Line-Level-Stereo-Eingang (oder Mono) und (3) Anschlüsse, die mit den Lautsprecherausgängen an einem Receiver oder Verstärker verbunden werden. Darüber hinaus befinden sich auf der Rückseite vier Regler: (1) Netzschalter; (2) Automatische Ein-/Aus-Schaltung; (3) Phase und (4) Tiefpass-Crossover-Frequenz. Der Lautstärkeregler befindet sich oben rechts an der Seite des Subwoofers.

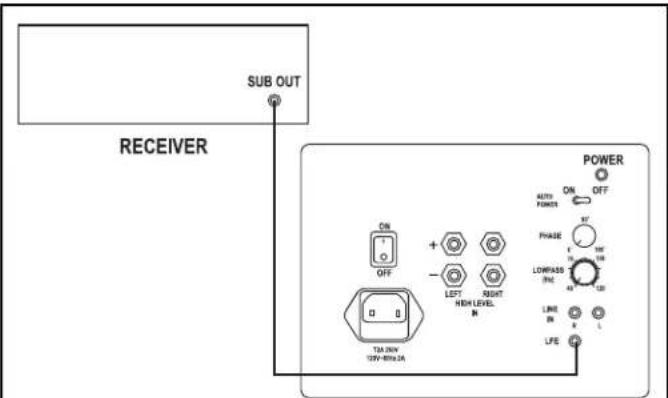

Anschluss für Digital-Surround-Receiver oder -Prozessor — Moderne Dolby Digital® (AC-3) und DTS® Digital-Surround-Receiver und -Prozessoren verfügen über Line-Level-Subwoofer-Ausgänge und eine eingebaute Subwoofer-Crossover-Funktion. Wenn Ihr System um eines dieser Geräte herum aufgebaut ist, ist es meistens besser, den Subwoofer-Ausgang am Receiver oder Prozessor mit dem LFE-Direct-Eingang am Subwoofer zu verbinden. (siehe Abbildung 1.) Dadurch wird die interne Crossover-Funktion des Subwoofers umgangen, doch dies ist nur zu empfehlen, wenn diese Funktion vom Receiver übernommen werden kann. Verwenden Sie zum Anschluss des Subwoofers ein abgeschirmtes Qualitätskabel passender Länge mit Cinch-Steckern an beiden Enden. Ihr Fachhändler kann Sie bei der Auswahl eines passenden Kabels beraten. Vergessen Sie nicht, im Lautsprecher-Setup-Menü Ihres Receivers oder Prozessors den Subwoofer zu aktivieren („Ein“ oder „Ja“). Möglicherweise verfügt Ihr Receiver oder Prozessor über weitere Bass-Management-Funktionen, die über das einfache Aktivieren des Subwoofer-Ausgangs hinausgehen. Weitere Informationen über die richtigen Bass-Management-Funktionen können Sie im Benutzerhandbuch Ihres Receivers oder Prozessors finden, oder lassen Sie sich von Ihrem Fachhändler beraten.

SUB OUT RECEIVER ON OFF TAI 00V 10V-80Hz.0A + - LEFT HIGH LEVEL. IN POWER AUTO POWER OFF PHASE LOWPASS INCL LIME IN LIFE R L 10V 10V 10V 10V 10V 10V 10V 10V

Netzschalter — Stellen Sie den Hauptschalter des Subwoofers auf „Off“ (Aus). Stecken Sie dann das Netzkabel in eine Steckdose. Sie können den Strom manuell mit dem Schalter ein- und ausschalten, oder Sie können den Hauptschalter eingeschaltet lassen und die automatische Einschaltung auf „On“ (Ein) einstellen, wodurch der Subwoofer sich automatisch einschaltet, sobald an einem der Eingänge ein Signal entdeckt wird, und sich nach einer gewissen Zeit der Inaktivität ausschaltet. Bei den meisten Systemen ist es empfehlenswert, die automatische Ein-/Ausschaltung zu aktivieren.

Crossover-Einstellung — Durch die Verwendung des LFE-Direct-Eingangs wird der an der Rückseite befindliche Regler für die Crossover-Frequenz umgangen. Ihr Receiver oder Prozessor übernimmt dann die Crossover-Funktion. Die meisten verwenden eine einzelne, festgelegte Frequenz zwischen 80Hz und 100Hz. Wenn Ihr Receiver es ermöglicht, Crossover-Frequenzen auszuwählen, empfiehlt sich zunächst meist 80Hz. Weitere Informationen hierzu finden Sie im Abschnitt „Einstellung“. In diesem Fall beginnen Sie mit der Frequenz, die der angegebenen unteren Frequenzgrenze der kleinsten Lautsprecher im System am nächsten kommt. Nach Durchführung der anderen Einstellungen können Sie versuchshalber die Frequenz etwas nach oben oder unten verschieben, um festzustellen, ob ein anderer Wert bessere Ergebnisse liefert. Wenn die Crossover-Frequenz höher als 100Hz ist, sollte sich der Subwoofer vorne im Raum in der Nähe der vorderen Hauptlautsprecher befinden.

Lautstärkeregler — Stellen Sie den Level des Subwoofer's ein, um einen fließenden Übergang zwischen dessen Lautstärke und der der Hauptlautsprecher zu erreichen. Im Lautsprecher-Setup Menü Ihres Receivers oder Prozessors finden Sie eine Einstellung für die Subwoofer-Lautstärke, und Sie müssen sowohl diese als auch den Lautstärkeregler am Subwoofer selbst wiederholt anpassen. Am Ende sollte sich die Mendeinstellung ungefähr im mittleren Bereich befinden. Suchen Sie nach einer Bass-Einstellung, die stark, aber nicht übertrieben oder dröhnend klingt.

Phasenregler — Bei manchen Systemen macht die Einstellung des Phasenreglers keinen großen Unterschied, doch bei anderen müssen Sie die Phasen- und Lautstärkeregler wiederholt anpassen, bis Sie die beste Mischung mit den Hauptlautsprechern erreicht haben. Da jede Einstellung (einschließlich der am Receiver oder Prozessor gewählten Crossover-Frequenz) die optimale Einstellung der anderen Werte beeinflusst, dauert es oft eine Weile, bis alles richtig festgelegt ist. Lassen Sie zunächst den Phasenregler bei 0° und hören Sie sich in Ihrer üblichen Hörposition eine Aufnahme mit einem deutlichen, sich wiederholenden Bass an. Wiederholen Sie diesen Vorgang mit einem auf 90° bzw. 180° eingestellten Phasenregler. Verwenden Sie die Einstellung mit der besten Bassleistung.

Anschluss für Analog-Surround-Receiver/-Prozessor oder Zweikanal-Stereosystem — Manche analogen A/V-Receiver und -Prozessoren (ohne Dolby Digital® oder DTS®-Fähigkeit) besitzen einen Line-Level-Subwoofer-Ausgang. Andere verfügen über Line-Level-Ausgänge für den linken und rechten Kanal, ebenso manche Stereo-Receiver und integrierten Verstärker.

LINE LEVEL OUT R L RECEIVER O1 OFF TBA 20W 13VAC-64mA 2A SUB AMP PANEL D1 AUTO POWER 57 PHASE 9 70 83 LON/OSS No. 4 23 LINE 1% LVE X L Y

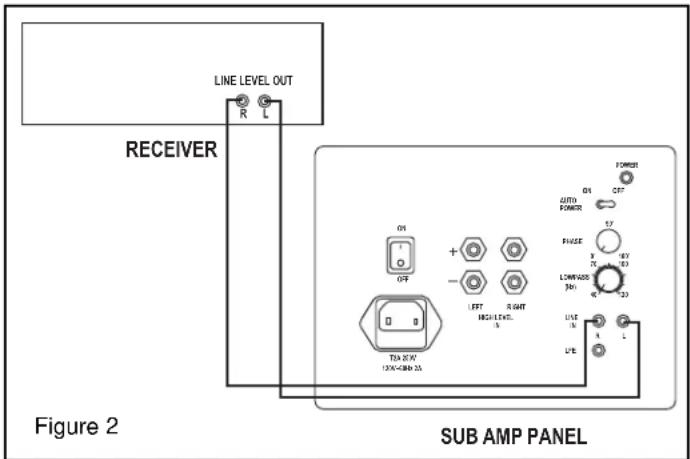

Alle separaten Stereo-Vorverstärker und Surround-Prozessoren besitzen Line-Level-Ausgänge. Diese Ausgänge können mit den Line-Level-Haupteingängen des Subwoofers verbunden werden. (siehe Abbildung 2.) Verwenden Sie zum Anschluss ein oder zwei abgeschirmte Qualitätskabel passender Länge mit Cinch-Steckern an beiden Enden. Ihr Fachhändler kann Sie bei der Auswahl passender Kabel beraten. Wenn Ihr System keinen dieser Ausgänge besitzt, müssen Sie die Level-Eingänge des Subwoofers mit den Lautsprecherausgängen des Receivers oder integrierten Verstärkers verbinden. (siehe Abbildung 3.)

• Subwoofer-Ausgang — Verbinden Sie den Subwoofer-Ausgang mit einem der Line-Level-Eingänge am Subwoofer. Verwenden Sie nicht den LFE-Direct-Eingang.
• Vorverstärkerausgänge an einem Receiver oder integrierten Verstärker — Wenn Ihr Receiver oder integrierter Verstärker freie Vorverstärkerausgänge für die vorderen rechten und linken Kanäle hat, verbinden Sie diese mit den Line-Level-Eingängen am Subwoofer.

- Pre-Out/Main-In-Schleifen am Receiver oder integrierten Verstärker — Die Vorverstärker- und Endverstärkerstufen mancher Receiver und integrierter Verstärker werden extern über Brücken verbunden. Wenn bei Ihrem Gerät die vorderen linken und rechten Kanäle derartig ver bunden sind, können Sie den Subwoofer an diese Vorverstärkerausgänge anschließen. Sie benötigen hierzu zwei Y-Adapter, die jeweils zwei Cinch-Stecker und eine RCA-Buchse besitzen. Entfernen Sie die Brücke für die zwei Kanäle. Stecken Sie für jeden Kanal eine Hälfte des Y-Adapters in den Vorverstärkerausgang und die andere in den Hauptverstärkereingang. Stecken Sie jeweils die zum Subwoofer führenden Kabel in die Buchsen am Y-Adapter.

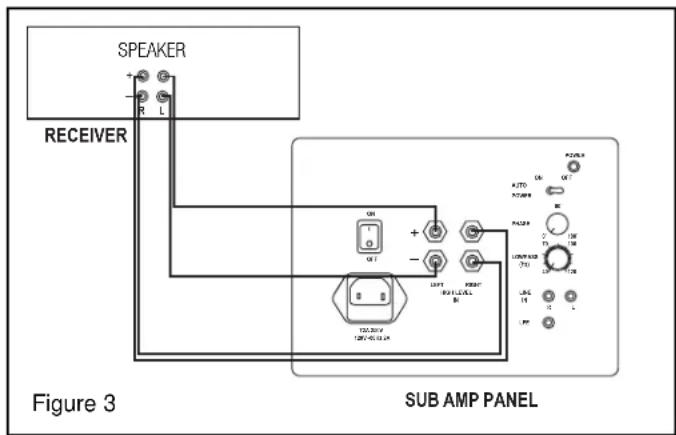

SPEAKER RECEIVER Figure 3 SUB AMP PANEL

• Separator Vorverstärker oder Surround-Prozessor — Sie benötigen hierzu zwei Y-Adapter, die jeweils einen Cinch-Stecker und zwei RCA-Buchsen besitzen. Ziehen Sie die Kabel an den Ausgängen für den vorderen linken und rechten Kanal am Vorverstärker oder Prozessor heraus und stecken Sie die Y-Adapter dort ein. Stecken Sie bei jedem Kanal das zum Endverstärker verlaufende Kabel in eine der RCA-Buchsen am Y-Adapter und das zum Subwoofer führende Kabel in die andere.
• Lautsprecherausgänge — Verbinden Sie die Level-Eingänge des Subwoofers mit denselben Ausgängen des Receivers oder integrierten Verstärkers wie Ihre linken und rechten vorderen Lautsprecher. Dazu muss eine zweite Gruppe von Kabeln von den linken und rechten Lautsprecherausgängen zum Subwoofer geführt werden. Sorgen Sie für eine korrekte Polarität, indem Sie positive (+, rot) Ausgänge mit positiven Eingängen und negative (−, schwarz) Ausgänge mit negativen Eingängen verbinden. Vergewissem Sie sich, dass an beiden Enden zwischen den positiven und negativen Seiten kein Metallkontakt existiert. Ansonsten kann es zu Fehlfunktionen oder Beschädigungen des Verstärkers kommen. Der Subwoofer kann mit einem sekundären oder „B“-Hauptkanalausgang des Verstärkers verbunden werden, falls die Lautstärke Ihrer Hauptlautsprecher nicht beeinträchtigt wird, wenn beide Ausgänge gewählt werden.

Netzschalter — Stellen Sie den Hauptschalter des Subwoofers auf „Off“ (Aus). Stecken Sie dann das Netzkabel in eine Steckdose. Sie können den Strom manuell mit dem Schalter ein- und ausschalten, oder Sie können den Hauptschalter eingeschaltet lassen und die automatische Einschaltung auf „On“ (Ein) einstellen, wodurch der Subwoofer sich automatisch einschaltet, sobald an einem der Eingänge ein Signal entdeckt wird, und sich nach einer gewissen Zeit der Inaktivität ausschaltet. Bei den meisten Systemen ist es empfehlenswert, die automatische Ein-/Ausschaltung zu aktivieren.

Einstellung — Stellen Sie zuerst den Crossover-Frequenzregler auf die ungefähre untere Frequenzgrenze Ihrer vorderen linken und rechten Hauptlautsprecher ein. Wenn Ihnen diese Werte nicht bekannt sind, verwenden Sie auf der Basis der Lautsprechergrößen basierende Schätzwerte. Ein großer Lautsprecher kann meist tiefere Frequenzen erreichen als ein kleiner. Bei einem großen Standlautsprecher können Sie vielleicht mit einer Crossover-Frequenz von 40Hz anfangen, während Sie für sehr kleine Satellitenlautsprecher einen Wert von 120Hz wählen sollten. Typische Regallautsprecher liegen meist im Bereich von 50Hz bis 80Hz. Wenn die Crossover-Frequenz höher als 100Hz ist, sollte sich der Subwoofer vorme im Raum in der Nähe der vorderen Hauptlautsprecher befinden.

Spielen Sie eine Reihe von Aufnahmen mit starkem aber nicht übertriebenen Bassanteil ab. Verstellen Sie den Level-Regler des Subwoofers, bis die Musik durchgehend warm und natürlich kling. Wenn Sie Probleme haben, den Bass tief genug zu bekommen, ohne dass der Sound dröhnend wird, bedeutet das wahrscheinlich, dass die Crossover-Frequenz zu hoch eingestellt ist. Stellen Sie sie allmählich niedriger ein, bis das Problem gelöst ist. Wenn der Sound zu dünn klingt, bis Sie den Subwoofer-Pegel so hochdrehen, dass der Tiefbass zu sehr in den Vordergrund tritt, sollten Sie zunächst den Phasenregler anders einstellen. Wenn dadurch das Problem nicht ganz gelöst wird, müssen Sie wahrscheinlich die Crossover-Frequenz erhöhen.

REFERENCE SERIES

Allgemeiner Hinweis zu den Einstellungen: Da jede Veränderung eines Reglers die optimale Einstellung der anderen Werte in gewissem Umfang beeinflusst, ist der Einstellungsvorgang sehr interaktiv und erfordert viel Versuch und Irrtum. Wenn Sie eine Weile zugehört und das System kalibriert haben und immer noch unzufrieden sind, sollten Sie vielleicht versuchen, die Position des Subwoofers zu verändern. Das hat natürlich wiederum Einfluss auf alles andere. Sie müssen also Geduld haben. Das Endergebnis ist auf jeden Fall die Mühe wert.

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihres Subwoofers besteht darin, ihn gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können den Lautsprechergrill mit dem Bürstenaufsatz eines Staubsaugers reinigen.

ZULASSUNGEN

Entspricht UL6500 und CAN/CSA E60065. Entsprechend den Prüfbestimmungen von FCC Part 15 als digitales Gerät der Klasse B genehmigt. Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003. Dart das CE-Zeichen führen. Entspricht der EU-Niederspannungsrichtlinie 73/23/EEC. Entspricht der EU-Richtlinie 89/336/EEC (Elektromagnetische Verträglichkeit).

AUSSERHALB DER USA UND KANADA

Falls dieses Produkt an Kunden außerhalb der USA oder Kanada verkauft wurde, entspricht die Garantie für dieses Produkt dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors, der dieses Produkt geliefert hat. Zur Inanspruchnahme von Garantieleistungen den Händler, der dieses Produkt verkauft hat, oder den Distributor, der dieses Produkt geliefert hat, kontaktieren.
