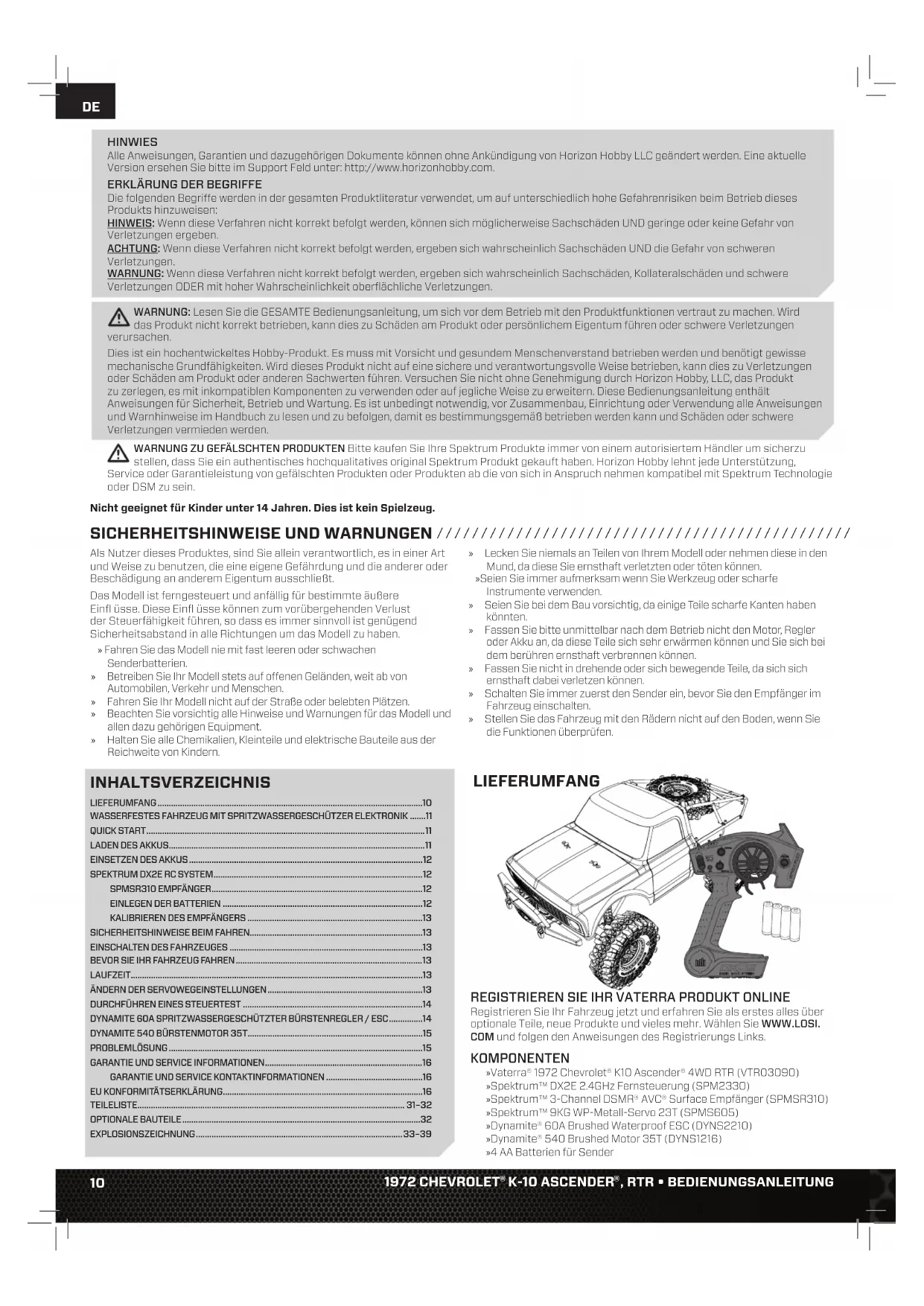

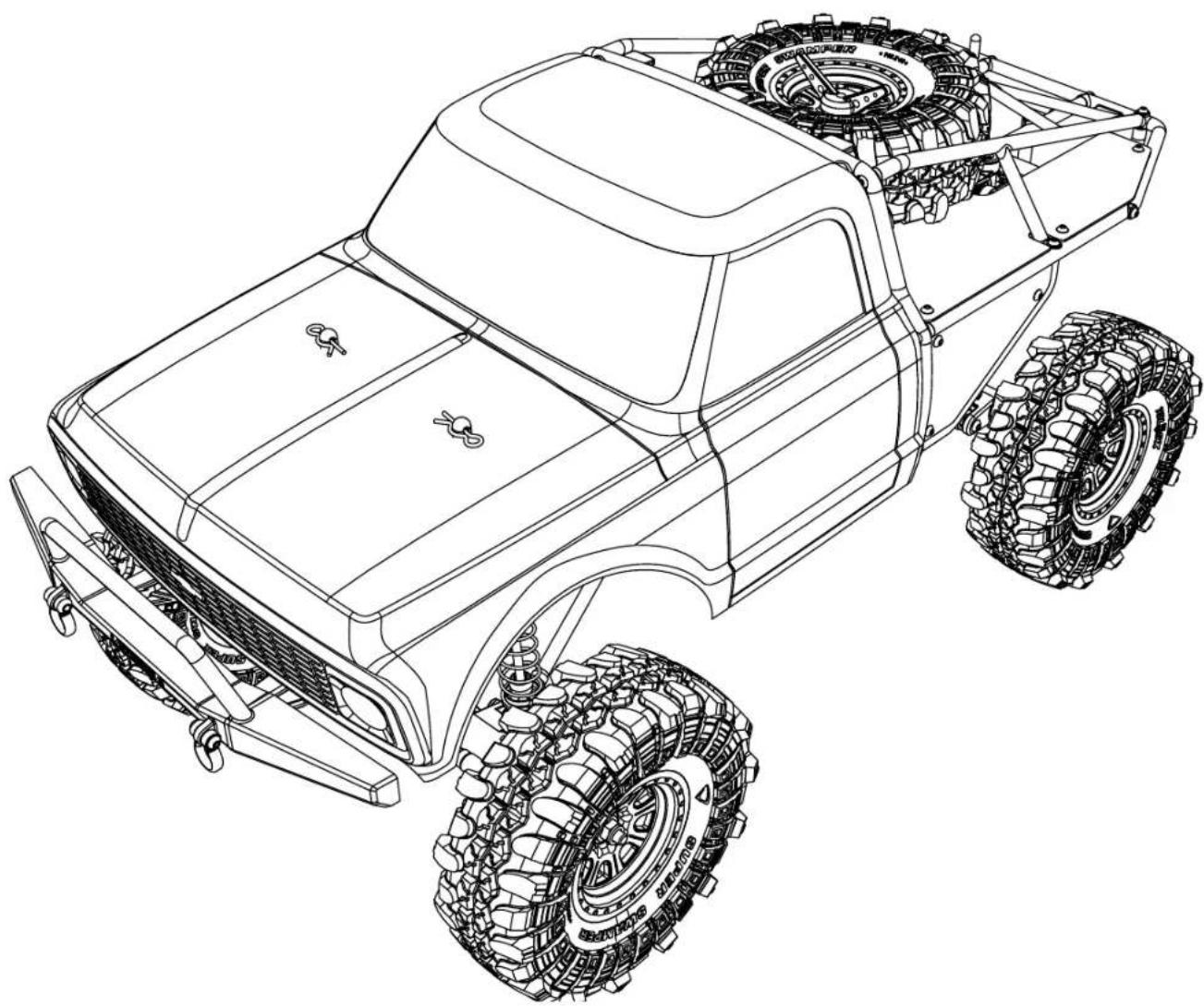

1972 CHEVROLET K-10 ASCENDER , RTR • BEDIENUNGSANLEITUNG Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug. LIEFERUMFANG WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen. Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden. WARNUNG ZU GEFÄLSCHTEN PRODUKTEN Bitte kaufen Sie Ihre Spektrum Produkte immer von einem autorisiertem Händler um sicherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt gekauft haben. Horizon Hobby lehnt jede Unterstützung, Service oder Garantieleistung von gefälschten Produkten oder Produkten ab die von sich in Anspruch nehmen kompatibel mit Spektrum Technologie oder DSM zu sein. HINWIES Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby LLC geändert werden. Eine aktuelle Version ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com.

ERKLÄRUNG DER BEGRIFFE

Die folgenden Begrie werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen. WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

REGISTRIEREN SIE IHR VATERRA PRODUKT ONLINE

Registrieren Sie Ihr Fahrzeug jetzt und erfahren Sie als erstes alles über optionale Teile, neue Produkte und vieles mehr. Wählen Sie WWW.LOSI. COM und folgen den Anweisungen des Registrierungs Links. KOMPONENTEN » Vaterra® 1972 Chevrolet® K10 Ascender® 4WD RTR (VTR03090) » Spektrum™ DX2E 2.4GHz Fernsteuerung (SPM2330) » Spektrum™ 3-Channel DSMR® AVC® Surface Empfänger (SPMSR310) » Spektrum™ 9KG WP-Metall-Servo 23T (SPMS605) » Dynamite® 60A Brushed Waterproof ESC (DYNS2210) » Dynamite® 540 Brushed Motor 35T (DYNS1216) » 4 AA Batterien für Sender INHALTSVERZEICHNIS LIEFERUMFANG ......................................................................................................................10

TEILELISTE ....................................................................................................................... 31–32 OPTIONALE BAUTEILE ..........................................................................................................32 EXPLOSIONSZEICHNUNG ............................................................................................ 33–39 Als Nutzer dieses Produktes, sind Sie allein verantwortlich, es in einer Art und Weise zu benutzen, die eine eigene Gefährdung und die anderer oder Beschädigung an anderem Eigentum ausschließt. Das Modell ist ferngesteuert und anfällig für bestimmte äußere Einfl üsse. Diese Einfl üsse können zum vorübergehenden Verlust der Steuerfähigkeit führen, so dass es immer sinnvoll ist genügend Sicherheitsabstand in alle Richtungen um das Modell zu haben. » Fahren Sie das Modell nie mit fast leeren oder schwachen Senderbatterien. » Betreiben Sie Ihr Modell stets auf oenen Geländen, weit ab von Automobilen, Verkehr und Menschen. » Fahren Sie Ihr Modell nicht auf der Straße oder belebten Plätzen. » Beachten Sie vorsichtig alle Hinweise und Warnungen für das Modell und allen dazu gehörigen Equipment. » Halten Sie alle Chemikalien, Kleinteile und elektrische Bauteile aus der Reichweite von Kindern. » Lecken Sie niemals an Teilen von Ihrem Modell oder nehmen diese in den Mund, da diese Sie ernsthaft verletzten oder töten können. » Seien Sie immer aufmerksam wenn Sie Werkzeug oder scharfe Instrumente verwenden. » Seien Sie bei dem Bau vorsichtig, da einige Teile scharfe Kanten haben könnten. » Fassen Sie bitte unmittelbar nach dem Betrieb nicht den Motor, Regler oder Akku an, da diese Teile sich sehr erwärmen können und Sie sich bei dem berühren ernsthaft verbrennen können. » Fassen Sie nicht in drehende oder sich bewegende Teile, da sich sich ernsthaft dabei verletzen können. » Schalten Sie immer zuerst den Sender ein, bevor Sie den Empfänger im Fahrzeug einschalten. » Stellen Sie das Fahrzeug mit den Rädern nicht auf den Boden, wenn Sie die Funktionen überprüfen.

SICHERHEITSHINWEISE UND WARNUNGEN

, RTR • BEDIENUNGSANLEITUNG11

, RTR • BEDIENUNGSANLEITUNG

SICHERHEITSHINWEISE UND WARNUNGEN

/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von wasserfesten und spritzwassergeschützen Komponenten ausgestattet, die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive Pfützen, Bächen, nassem Gras, Schnee oder sogar Regen ermöglichen. Obwohl das Fahrzeug sehr wasserfest ausgelegt ist, ist es nicht vollständig wasserdicht und sollte NICHT wie ein U-Boot behandelt werden. Die verschiedenen elektronischen Komponenten wie der elektronische Fahrtregler (ESC), die Servos und Empfänger sind wasserdicht, die meisten mechanischen Komponenten sind nur wasserbeständig und sollten daher nicht untergetaucht werden. Metallteile, inklusive Lager, Bolzen Schrauben und Muttern wie auch die Kontakte in den elektrischen Kabeln sind für Korrosion anfällig wenn nicht zusätzliche Wartung nach jedem Betrieb in feuchter/nasser Umgebung erfolgt. Um die Langzeitleistung und die Garantie ihres Fahrzeuges zu erhalten, müssen Sie die Wartung wie in der Wartungsanleitung nach Fahrten in nasser Umgebung beschrieben durchführen. Sollten Sie diese zusätzliche Wartung nicht ausführen wollen, dürfen Sie ihr Fahrzeug unter diesen Bedingungen nicht betreiben. ACHTUNG: Mangelnde Aufmerksamkeit bei dem Gebrauch dieses Produktes in Verbindung mit den folgenden Sicherheitshinweisen könnte zu Fehlfunktionen und zum Verlust der Garantie führen. ALLGEMEINE SICHERHEITSHINWEISE » Bitte lesen Sie sich die Wartungsanleitung nach Fahrten in nasser Umgebung sorgfältig durch und stellen sicher, dass Sie alle Werkzeuge für eine Wartung des Fahrzeuges haben. » Sie können nicht alle Akkutypen für Fahrten in nasser Umgebung nutzen. Fragen Sie dazu vor dem Einsatz den Hersteller des Akkus. Achtsamkeit und Vorsicht ist notwendig wenn Sie LiPo Akkus in feuchten Umgebungen einsetzen. » Die meisten Sender sind nicht wasserfest. Sehen Sie bitte dazu vor Inbetriebnahme in der Bedienungsanleitung ihres Senders nach oder kontaktieren Sie den Hersteller. » Nehmen Sie niemals den Sender bei Blitzen oder Gewitter in Betrieb. » Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt mit Salzwasser oder verschmutzten, belasteten Gewässern kommen kann. Salzwasser ist sehr leitend und stark korrosionsfördernd, sein Sie daher sehr achtsam. » Schon geringer Wasserkontakt kann den Motor beschädigen wenn er nicht für den Betrieb in Wasser ausgelegt ist. Sollte der Motor nass geworden sein geben Sie etwas Gas bis die meiste Feuchtigkeit vom Motor entfernt ist. Lassen Sie einen nassen Motor auf hoher Geschwindigkeit laufen wird dieses den Motor sehr schnell beschädigen. » Fahren in nasser Umgebung kann die Lebenszeit des Motors reduzieren, da dieses den Motor stark beansprucht. Verändern Sie die Untersetzung zu einem kleinerem Ritzel oder größeren Zahnrad. Dieses erhöht das Drehmoment (und verlängert die Motorlebensdauer) bei dem Betrieb in Matsch, tieferen Pfützen oder anderen Bedingungen, die die Last des Motors für einen längeren Zeitraum erhöhen.

WARTUNGSANLEITUNG NACH FAHRTEN IN NASSER

UMGEBUNG » Entfernen Sie Wasser in den Reifen durch Gas geben. Nehmen Sie die Karosserie ab, drehen das Fahrzeug auf den Kopf und geben ein paar Mal kurz Vollgas bis das Wasser aus dem Reifen entfernt ist. ACHTUNG: Halten Sie immer die Hände, Finger, Werkzeuge und andere lose oder hängende Objekte weg von drehenden Teilen wenn Sie diese Technik des Trocknens praktizieren. » Entfernen Sie die Akkupacks und trocknen die Kontakte. Sollten Sie einen Kompressor oder Druckluft zur Verfügung haben, blasen Sie damit das Wasser aus dem Motorgehäuse. » Nehmen Sie die Reifen und Felgen vom Fahrzeug ab und spülen Sie vorsichtig mit einem Gartenschlauch ab. Vermeiden Sie die Lager oder den Antrieb direkt zu spülen. HINWEIS: Verwenden Sie keinen Hochdruckreiniger um das Fahrzeug zu reinigen. » Reinigen Sie das Fahrzeug mit Druckluft aus einem Kompressor oder einer Druckluftflasche und entfernen so das Wasser aus den Spalten und Ecken. » Sprühen Sie alle Lager, Befestigungen und andere Metallteile mit einem wasserverdrängendem Leichtöl oder Schmiermittel ein. Sprühen Sie nicht den Motor ein. » Lassen Sie das Fahrzeug vor dem Einlagern vollständig trocknen. Das Abtropfen von Wasser (und Öl) kann durchaus ein paar Stunden dauern. » Erhöhen Sie die Wartungsintervalle (Demontage, Inspektion und schmieren) von folgenden Komponenten: - Vorder- und Hinterachse, Aufnahme und Lager. - Alle Antriebswellen Lager, Gehäuse, Getriebe und Dierentiale. - Motor: reinigen Sie den Motor mit einen Aerosol Reiniger und ölen Sie dann die Lager mit leichtem Motoröl.

WASSERFESTES FAHRZEUG MIT SPRITZWASSERGESCHÜTZER ELEKTRONIK

/ / / / / / / / / / / / / / / / / / QUICK START / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Bitte lesen die gesamte Bedienungsanleitung Chevy K10 Ascender vollständig zu verstehen, einzustellen und Wartungen durchzuführen.

1. Bitte lesen Sie die Sicherheitshinweise in dieser

Bedienungsanleitung.

2. Laden Sie den Fahrzeugakku. Lesen Sie die Warnungen zum Akku

laden und Anweisungen zum Laden der Akkus.

3. Setzen Sie die AA Batterien in den Sender ein. Verwenden Sie nur

Alkaline Batterien oder wiederaufladbare Akkus.

4. Setzen Sie den vollständig geladenen Akku im Fahrzeug ein.

5. Schalten Sie immer erst den Sender und dann das Fahrzeug ein. Warten

Sie 5 Sekunden damit sich der Regler initialisieren kann. Beim Ausschalten schalten Sie immer zuerst das Fahrzeug aus und dann den Sender.

6. Überprüfen Sie die Richtung von Lenkung und Gas. Überprüfen Sie ob die

Servos in die richtige Richtung arbeiten.

7. Fahren Sie das Fahrzeug.

8. Führen Sie die erforderlichen Wartungsarbeiten durch.

Wählen Sie einen Akku der für den Einsatz mit dem Dynamite

60A Brushed Waterproof ESC (DYNS2210) wasserdichten Regler geeignet ist. Wir empfehlen hier den Dynamite

7.4V 4000mAh 2S 50C LiPo: Hardcase mit EC3 Anschluss (DYNB3800EC). Benötigt wird ebenfalls noch ein Ladegerät für die 2S Lipo Akkus. Wir empfehlen hier das Dynamite

Prophet Sport Li-Po 35W AC Ladegerät. Bitte lesen Sie sich die Hinweise und Warnungen zum sicheren Umgang mit dem Ladegerät und Akkus sorgfältig durch.

, RTR • BEDIENUNGSANLEITUNGDE

1972 CHEVROLET K-10 ASCENDER , RTR • BEDIENUNGSANLEITUNG

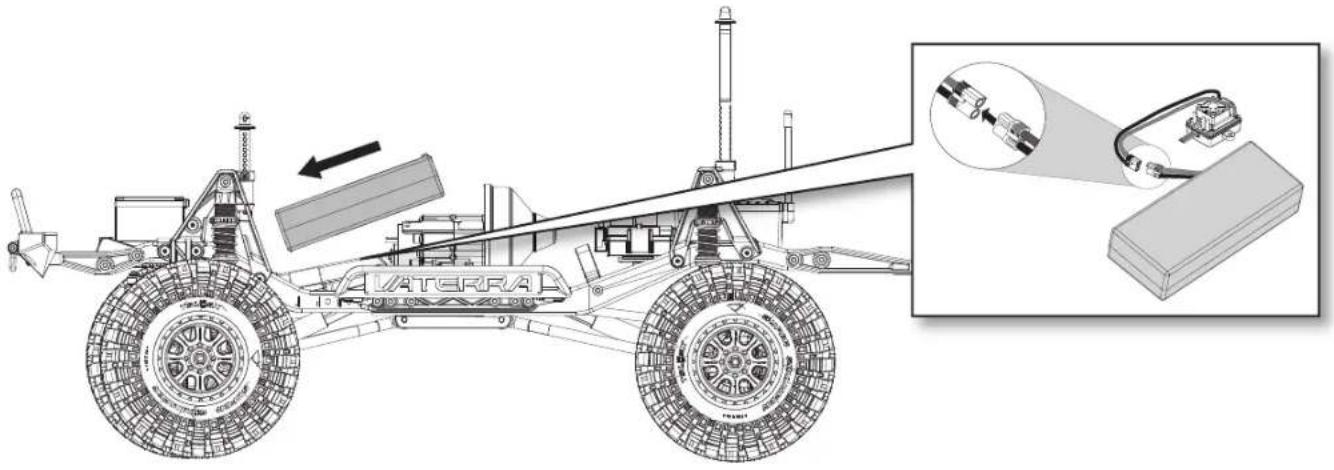

1. Versichern Sie sich dass der Regler ESC ausgeschaltet ist.

2. Lösen Sie die Klettschlaufe auf dem Akkuhalter und setzen

einen vollständig geladenen Akku in das Fahrzeug ein.

3. Sichern Sie den Akku auf dem Akkuhalter mit der Klett-

4. Schließen Sie den Akku an den Regler an.

5. Schalten Sie den Sender ein und warten 5 Sekunden.

6. Schalten Sie den Regler /ESC ein.

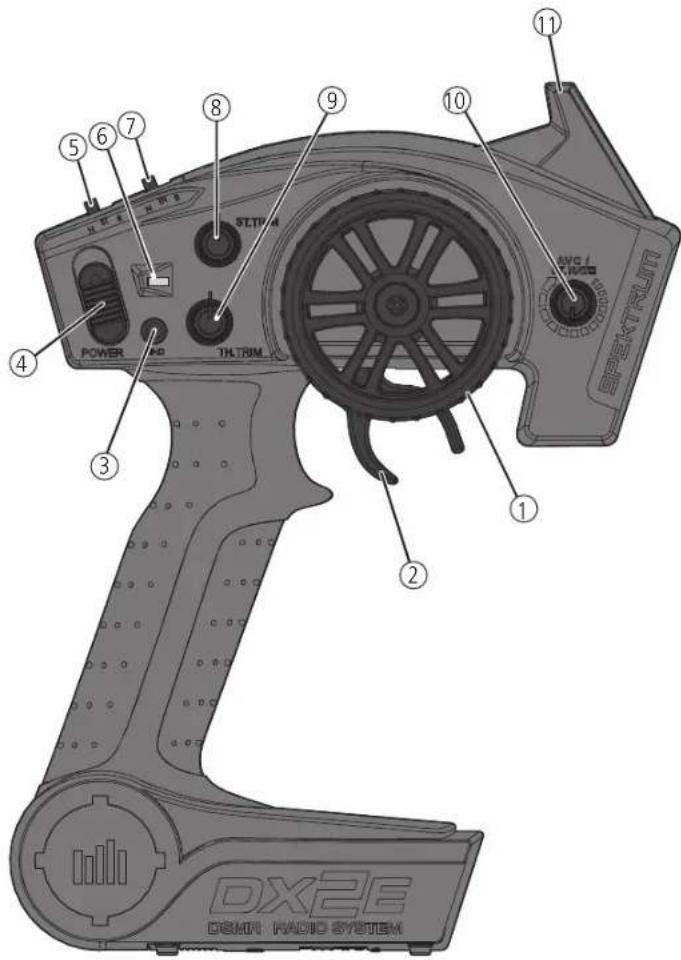

1. Lenkrad Steuert die links / rechts Richtung des Modells

2. Gashebel Kontrolliert die Geschwindigkeit und Richtung

(Vorwärts/Bremse/Rückwärts) des Modells

3. BINDE Knopf Aktiviert den Bindemode

4. On / O Schalter Schaltet den Sender Ein (ON) oder Aus (OFF)

5. ST. REV Reversiert die Funktion der Lenkung

6. Indikator Lichter

- Leuchtend Grün zeigt—adäquate Batteriespannung - Blinkend Grün zeigt—kritisch niedrige Spannung. Ersetzen Sie die Batterien

7. TH. REV Reversiert die Funktion des Gashebels wenn er nach vorne

oder hinten gedrückt wird

8. ST Trim Stellt die Mittelstellung der Lenkung ein

9. TH Trim Stellt den Neutralpunkt der Gasfunktion ein

10. ST Rate Stellt die Gainwert im Empfänger ein

11. Antenne Sendet die Signale zum Modell

1. Drücken Sie die Batteriefachabdeckung etwas ein, um die Sperre zu

lösen, und nehmen Sie sie dann ab.

2. Legen Sie 4 AA-Batterien oder Akkus ein und achten Sie dabei auf

die richtige Polarität, die im Diagramm im Batteriefach des Senders angegeben ist.

3. Schließen Sie die Batteriefachabdeckung vorsichtig wieder, indem Sie

die Laschen in die Schlitze im Sender führen. ACHTUNG: Wenn Sie wiederaufladbare Akkus verwenden, laden Sie nur diese. Das Laden von nicht wiederaufladbaren Batterien kann die Batterien zur Explosion bringen, was Körperverletzung und Sachbeschädigung zur Folge haben kann. ACHTUNG: Es besteht Explosionsrisiko wenn die Akkus durch einen falschen Typ ersetzt werden. Entsorgen Sie verbrauchte Batterien den Vorschriften entsprechend. Für mehr Informationen über den Sender, besuchen Sie bitte www. horizonhobby.com und klicken auf Support.

, RTR • BEDIENUNGSANLEITUNG13

SICHERHEITSHINWEISE BEIM FAHREN

» Halten Sie stets Blickkontakt zum Fahrzeug. » Prüfen Sie das Fahrzeug auf lose Radteile. » Prüfen Sie die Lenkbaugruppe auf lose Teile. Wenn Sie das Fahrzeug im Gelände fahren, können sich Befestigungen mit der Zeit lockern. » Fahren Sie das Fahrzeug nicht in hohem Gras. Dadurch können das Fahrzeug oder die Elektronik beschädigt werden. » Halten Sie das Fahrzeug an, wenn Sie bemerken, dass der Antrieb nachlässt. Wenn Sie das Fahrzeug mit schwachem Akku fahren, kann sich der Empfänger ausschalten. Dann können Sie die Kontrolle über das Fahrzeug verlieren. Schäden durch einen tiefentladenen LiPo Akku sind nicht durch die Garantie gedeckt. ACHTUNG: Entladen Sie einen Li-Po-Akku nicht unter 3 V pro Zelle. Akkus, die unter die angegebene Mindestspannung tiefentladen werden, können beschädigt werden, was die Leistung beeinträchtigen und möglicherweise beim Laden einen Brand verursachen kann. » Drücken Sie den Gashebel nicht nach vorn oder hinten, wenn das Fahrzeug feststeckt. Wenn Sie in der Situation Gas geben kann der Motor oder der Regler (ESC) beschädigt werden. » Lassen Sie nach jeder Fahrt die Elektronik auf Umgebungstemperatur abkühlen, bevor Sie das nächste Akkupack verwenden. WICHTIG: Halten Sie alle Kabel weg von allen beweglichen Teilen.

EINSCHALTEN DES FAHRZEUGES

1. Zentrieren Sie die ST TRIM und TH Trim Regler auf dem Sender.

2. Schalten Sie Sender ein.

3. Nehmen Sie die Karosserie vom Fahrzeug.

4. Schließen Sie einen vollständig geladenen Akku an den Regler an.

5. Schalten Sie den Regler ein.

WICHTIG: Das Fahrzeug muß auf einem ebenen Untergrund vollkommen bewegungslos für mindestens 5 Sekunden stehen.

6. Setzen Sie die Karosserie wieder auf das Fahrzeug auf.

BEVOR SIE IHR FAHRZEUG FAHREN

1. Überprüfen Sie die Aufhängung. Alle beweglichen Teile der Aufhängung

müssen sich frei bewegen lassen. Jedes schwergängige Teil vermindert die Leistung.

2. Laden Sie den Akkupacks. Laden Sie den Akku stets nach den Vorgaben

des Herstellers oder nach den Vorgaben des Ladegerätherstellers.

3. Einstellen der Lenktrimmung am Sender. Folgen Sie den Anweisungen

zum Einstellen der Trimm- und Subtrimmfunktion, so dass das Fah- rzeug ohne Steuereingabe geradeaus fährt.

4. Führen Sie einen Steuertest durch.

LAUFZEIT Der größte Faktor bei der Fahrzeit ist die Kapazität des Akkupacks. Ein höherer mAh-Wert bedeutet eine längere Fahrzeit. Der Zustand des Akkupacks ist ebenfalls ein wichtiger Faktor für Fahrzeit und Geschwindigkeit. Die Akkuanschlüsse können sich beim Fahren erhit- zen. Akkus verlieren mit der Zeit an Leistung und Kapazität. Wenn Sie das Fahrzeug wiederholt aus dem Stand auf die Höchstge- schwindigkeit beschleunigen, werden die Akkus und die Elektronik mit der Zeit beschädigt. Plötzliche Beschleunigung verkürzt außerdem die Fahrzeit.

SO VERLÄNGERN SIE DIE LAUFZEIT

» Halten Sie Ihr Fahrzeug sauber und in gutem Wartungszustand. » Erlauben Sie einen besseren Luftstrom zum Regler (ESC) und zum Motor. » Wechseln Sie das Getriebe zu einem niedrigeren Übersetzungsverhält- nis. Ein niedrigeres Übersetzungsverhältnis senkt die Betriebstempera- tur der Elektronik. Verwenden Sie ein kleineres Ritzel oder ein größeres Stirnrad, um das Übersetzungsverhältnis zu senken. » Verwenden Sie ein Akkupack mit einem höheren mAh-Wert. » Verwenden Sie zum Laden ein geeignetes Ladegerät. Ihr Fachhändler berät Sie gerne.

ÄNDERN DER SERVOWEGEINSTELLUNGEN

1. Halten Sie den Gashebel in der Vollbremsstellung, drehen das Lenkrad

voll nach rechts während Sie den Sender einschalten. Die LED blinkt schnell und zeigt damit an, dass der Programmiermode aktiv ist.

2. Gas Endpunkt: Halten Sie den Gashebel auf Vollgas. Drehen Sie den

TH TRIM Knopf um den Vollgasendpunkt einzustellen.

3. Brems Endpunkt: Halten Sie den Gashebel auf Vollbremsung. Drehen

Sie den TH TRIM Knopf um den Vollbremspunkt einzustellen. Bringen Sie den Gashebel wieder in die Mittenposition.

4. Endpunkt Lenkung Links: Halten Sie das Lenkrad in der voll links Posi-

tion. Drehen Sie den ST TRIM Knopf um die Größe des linken Len- kausschlages zu justieren.

5. Endpunkt Lenkung rechts: Halten Sie das Lenkrad in der voll rechts

Position. Drehen Sie den ST TRIM Knopf um die Größe des rechten Lenkausschlages zu justieren. Drehen Sie dann den Lenkausschlag wieder in die Mittelposition.

6. Schalten Sie den Sender aus um die Servowegeinstellungen zu

speichern. Der Mindest-Servoweg beträgt 75%, der Maximalweg beträgt 150%. WICHTIG: Wurde auf der DX2E der Servoweg geändert, müssen Sie den Empfänger neu binden und kalibrieren.

KALIBRIEREN DES EMPFÄNGERS

1. Stellen Sie das Fahrzeug auf einen ebenen Untergrund und stecken Sie

den Bindestecker in den BIND Port des Empfängers.

2. Schließen Sie einen vollständig geladenen Akku an den Regler an.

3. Schalten Sie den Regler ein. Die orange LED blinkt, und zeigt damit an, dass

sich der Empfänger im Bindemode befindet.

4. Zentrieren Sie die ST Trim und TH Trim Regler auf dem Sender.

5. Drücken und halten Sie den BIND Button während Sie den Sender einschalten.

6. Lassen Sie den Bindebutton los wenn die orange LED langsam blinkt. Der

Sender und der Empfänger sind gebunden wenn die orange LED leuchtet.

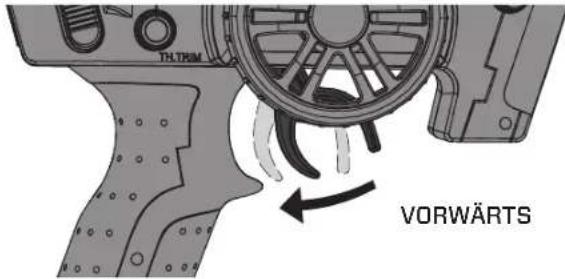

7. Ziehen Sie den Gashebel auf Vollgas.

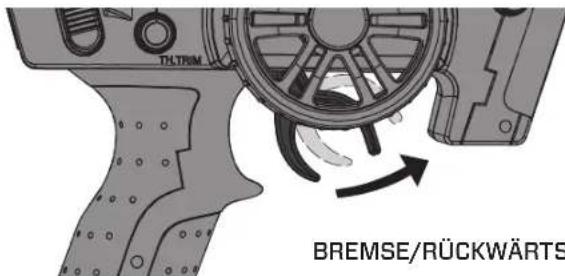

8. Drücken Sie den Gashebel nach vorne auf Vollbremsung und bringern ihn

dann wieder in die Mitte.

9. Drehen Sie das Lenkrad voll nach rechts.

10. Drehen Sie das Lenkrad voll nach links und dann wieder zurück in die Mitte.

Die orange LED blinkt einmal.

11. Entfernen Sie den Bindestecker und schalten dann den Empfänger aus um

die Einstellungen zu speichern.

12. Schalten Sie den Sender aus.

, RTR • BEDIENUNGSANLEITUNGDE

1972 CHEVROLET K-10 ASCENDER , RTR • BEDIENUNGSANLEITUNG

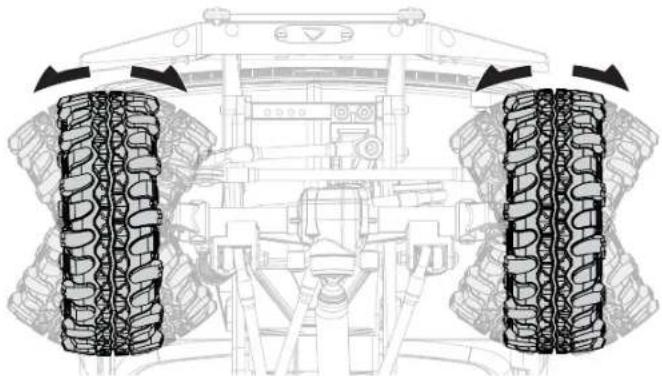

DURCHFÜHREN EINES STEUERTEST

Führen Sie den Funktionstest durch, ohne dass die Räder den Boden berühren. Sollten sich die Räder nach dem Einschalten drehen, justieren Sie die Gastrimmung mit TH Trim Knopf bis die Räder stoppen. Um die Räder nach vorne drehen zu lassen, ziehen Sie den Gashebel. Um rückwärts zu fahren warten Sie bis die Räder zum Stillstand gekommen sind und drücken dann den Hebel nach vorne. Bei der Vorwärtsfahrt sollte das Fahrzeug ohne Lenkeingabe geradeaus fahren. Falls nicht justieren Sie die Lenktrimmung mit dem ST Knopf bis das Fahrzeug geradeaus fährt. SPEZIFIKATIONEN Typ Bürstenregler Dauerstrom 60A/360A Widerstand 0,0008 Ohm Funktion Vorwärts/Bremse/Rückwärts, Vorwärts/ Bremse, Vorwärts/Rückwärts (Crawler Mode) Betrieb Proportional vorwärts, Proportional Rück- wärts mit Bremsverzögerung, Crawler Mode Akkutyp Eingangsspannung 2S Li-Po/Li-Fe; 6–7 Zellen Ni-MH/Ni-Cd Motortyp 540/550er Motoren: 2S Li-Po runter bis zu 8T BEC Ausgang 5V/2A Überlastschutz Thermisch Maße 35,6mm x 34mm x 18mm Weight 40 g mit Kabel Akkustecker EC3 Anschlußstecker Motoranschluß 3,5mm Tamiya Style Kontakt Stecker

» Es leuchtet keine LED am Regler wenn kein Gassignal vom Sender anliegt. » Die rote LED leuchtet wenn ein Gassignal vom Sender anliegt.

1. Eingangsspannung: Der Regler prüft bei dem Einschalten die Ein-

gangsspannung. Sollte ein Spannungsproblem festgestellt werden, wird der Regler kontinuierlich 2 mal piepen mit einer Sekunde Pause (xx-xx-xx). Schalten Sie den Regler aus und versichern Sie sich dass alle Verbindungen gesichert sind und die Akkuspannung ausreichend für einen sicheren Betrieb.

2. RC Verbindung: Der Regler prüft bei dem Einschalten ob ein RC Signal

vorhanden ist. Sollte ein Problem festgestellt werden, piept der Regler kontinuierlich einmal mit zwei Sekunden Pause (x-x-x) Schalten Sie den Regler aus und überprüfen dass die Fernsteueranlage einwandfrei arbeitet.

KALIBRIERUNG DES REGLERS

Überprüfen Sie die Reglerfunktion bevor Sie den Regler mit den Sendereingaben kalibrieren.

1. Schalten Sie den Regler/ESC aus.

2. Stellen Sie bitte sicher, dass der Sender eingeschaltet, der Gaskanal

nicht reversiert, die Gastrimmung auf Neutral und der Servoweg auf 100% steht. Deaktivieren Sie alle Sonderfunktionen wie ABS et.

3. Halten Sie das as auf neutral und schalten den Regler ein.

4. Der Regler kalibriert automatisch den Gasbereich innerhalb von 3

5. Ein langer Piepton zeigt an wenn der Regler betriebsbereit ist.

DYNAMITE® 60A SPRITZWASSERGESCHÜTZTER BÜRSTENREGLER / ESC (DYNS 2210) / / / / / / / / /

ANSCHLUSS DES REGLERS

1. Schließen Sie das rote (+) Reglerkabel an das rote (+) Motorkabel an.

2. Schließen Sie das schwarze (–) Reglerkabel an das schwarze (–)

Motorkabel an. HINWEIS: Trennen Sie nach dem Fahren immer den Akku vom Regler. Der Schalter der Reglers schaltet nur den Strom vom Empfänger und Servos. Der Regler zieht weiterhin Strom wenn der Akku angeschlossen bleibt, was zu möglicher Tiefentladung und Beschädigung des Akkus führen könnte. PROGRAMMIERUNG Der Regler ist mit zwei Jumper auf die Modes F/B (Vorwärts/Bremse) und Akkutyp BATT: Li-Po voreingestellt. Um die Einstellungen auf auf F/B/R (Vorwärts/Bremse/Rückwärts) oder den Akkutyp auf Ni-MH zu ändern.

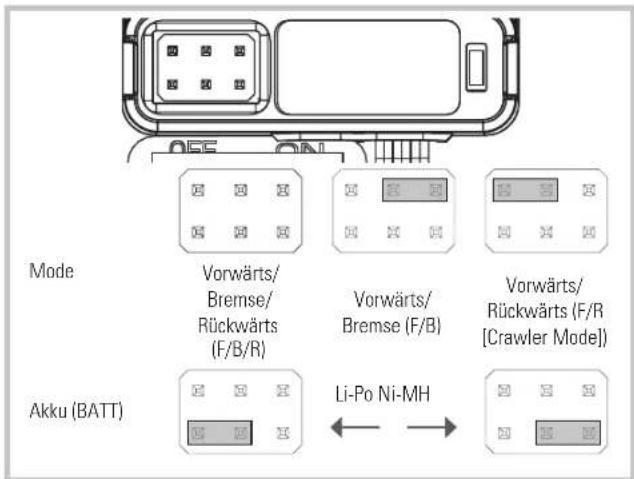

1. Schalten Sie den Regler aus.

2. Ziehen Sie den Jumper aus der Buchse und stecken ihn in die gewün-

3. Schalten Sie den Regler ein.

Sollten die Jumper nicht eingesteckt oder verloren sein, ist der Standard- Mode Vorwärts/Bremse/Rückwärts und Akkutyp Li-Po. WARNUNG: Stecken keinen Bindestecker oder Servokabel in die Programmierbuchsen des Reglers. Das könnte den Regler und andere Komponenten beschädigen. . Mode Vorwärts/ Bremse/ Rückwärts (F/B/R) Vorwärts/ Bremse (F/B) Vorwärts/ Rückwärts (F/R [Crawler Mode]) Akku (BATT) Li-Po Ni-MH

, RTR • BEDIENUNGSANLEITUNG15

PROBLEM MÖGLICHE URSACHE LÖSUNG

Fahrzeug funktioniert nicht Akku nicht geladen oder eingesteckt Akku laden/an Regler stecken Reglerschalter nicht auf ON (EIN) gestellt Schalten Sie den Regler ein (ON) Sender nicht eingeschaltet (ON) oder Batterien leer Einschalten (ON)/Batterien ersetzen Motor läuft, aber Räder drehen nicht Ritzel hat keinen Kontakt zum Zahnrad Stellen Sie das Zahnflankenspiel ein Ritzel dreht auf Motorwelle Ziehen Sie das Ritzel auf der Motorwelle an Zahnräder abgenutzt Ersetzen Sie das Ritzel Antriebsstift/Mitnehmer gebrochen Überprüfen und ersetzen Sie den Mitnehmer Lenkung arbeitet nicht Servostecker nicht richtig im Empfänger angeschlossen Stellen Sie sicher dass der Servostecker richtig herum im richtigen Kanal angeschlossen wurde Servogetriebe oder Motor defekt Ersetzen oder reparieren Sie das Servo Lenkt nicht in eine Richtung Servogetriebe beschädigt Ersetzen oder reparieren Sie das Servo Motor dreht nicht Motoranschluß/Lötstelle ist beschädigt Löten Sie das Kabel wieder an Motorkabel ist gebrochen Reparieren oder ersetzen Sie wie benötigt Regler ist beschädigt Kontaktieren Sie den technischen Service von Horizon Hobby Regler wird heiß Motorübersetzung falsch gewählt Verwenden Sie kleinere Ritzel oder ein größeres Zahnrad Antrieb blockiert Überprüfen Sie den Antrieb auf Blockieren Geringe Laufzeit oder schlechte Beschleunigung Akkupack nicht vollständig geladen Laden Sie den Akku Ladegerät lädt nicht vollständig Verwenden Sie anderes Ladegerät Antrieb behindert/blockiert Überprüfen Sie Räder oder Antrieb auf Behinderung/Blockierung Schlechte Reichweite oder Aussetzer Senderbatterien leer Überprüfen und ersetzen Fahrzeugakku leer Laden Sie den Akku Lose Kabel oder Anschlüsse Überprüfen Sie alle Anschlüsse und Stecker SICHERHEITSHINWEISE » Fassen Sie niemals bewegte Teile an. » Demontieren Sie nie das Fahrzeug oder Teile mit eingelegtem Akku. » Lassen Sie stets Teile abkühlen bevor Sie diese anfassen. ÜBERSETZUNG Die Übersetzung des Fahrzeuges bietet eine ideale Kombination zwischen Geschwindigkeit, Kraft und Ezienz. Sollte Sie sich entscheiden ihr Fahrzeug mit optionalen Akkus oder Motoren auszurüsten könnte es notwendig sein, dass Sie das Ritzel oder Zahnrad wechseln müssen. Der Einbau eines kleineren Ritzels mit weniger Zähnen oder einem größerem Zahnrad bietet mehr Drehmoment, reduziert aber die Höchstgeschwindigkeit. Montieren Sie ein größeres Ritzel und ein kleineres Zahnrad verhält es sich umgekehrt, das Drehmoment verringert sich und die Höchstgeschwindigkeit nimmt zu. Bitte achten Sie bei dem Testen verschiedener Konfigurationen auf die Temperatur des Motors und Reglers, um sicher zu stellen, dass sie sich in den zulässigen Temperaturbereichen der Komponenten bewegen. Der Motor und Regler dürfen nicht so heiß werden, dass sie ihn nicht mehr berühren können. Sollten die Temperatur zu hoch sein müssen sie eine andere Kombination mit kleinerem Ritzel oder größeren Zahnrad wählen

ÄNDERN DER UNTERSETZUNG

Die folgende Anleitung beschreibt den Wechsel eines abgenutzten Ritzels. Nach dem Wechsel des Ritzels müssen Sie noch das Zahnflankenspiel einstellen.

1. Nehmen Sie die Stirnradabdeckung ab.

2. Lösen Sie die Madenschraube um das Ritzel zu entfernen.

3. Lösen Sie die Motorschrauben und schieben den Motor zurück.

4. Setzen Sie das neue Ritzel auf die Welle und achten darauf, dass die

Schraubönung an der flachen Seite der Welle ist. Richten Sie das Ritzel so aus dass die Zähne in einer Linie mit dem Zähnen des Stirnrad sind. DYNAMITE 540 BÜRSTENMOTOR 35T (DYNS1216) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

EINSTELLEN DES ZAHNFLANKENSPIELS

Das Zahnflankenspiel ist ab Werk bereits eingestellt. Eine Einstellung ist nur notwendig wenn Sie den Motor oder die Zahnräder wechseln. Die korrekte Einstellung des Zahnflankenspiels (die Position der Zähne zueinander) ist für die richtige Leistung des Fahrzeuges notwendig. Ist das Zahnflankenspiel zu groß, könnte das Stirnrad durch das Ritzel beschädigt werden. Sollte das Spiel zu gering sein, ist die Höchstgeschwindigkeit limitiert und der Motor und Regler überhitzt.

1. Nehmen Sie die Stirnradabdeckung ab.

2. Lösen Sie die Motorschrauben und schieben den Motor zurück.

3. Schieben Sie ein kleines Stück Papier zwischen das Ritzel und das

4. Drücken Sie die Zahnräder mit sanften Druck zusammen und halten

diese bis während Sie die Motorschrauben festziehen.

5. Entfernen Sie das Papier. Prüfen Sie das Zahnflankenspiel an drei bis

fünf Positionen. HINWEIS: Sollten Sie ein 16 Ritzel mit einem 3S LiPo verwenden wird das Fahrzeug, Regler und oder Motor schaden nehmen.

, RTR • BEDIENUNGSANLEITUNGDE

1972 CHEVROLET K-10 ASCENDER , RTR • BEDIENUNGSANLEITUNG Garantie und Service Kontaktinformationen / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Land des Kauf Horizon Hobby Telefon / E-mail Adresse AdresseDeutschlandHorizon Technischer Service+49 (0) 4121 2655 100 [e-mail]-Junge-Straße 1 25337 ElmshornSales: Horizon Hobby GmbH EU Konformitätserklärung: Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE, EMC und LVD Direktive. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance. Anweisungen zur Entsorgung von Elektro- und Elektronik-Altgeräten für Benutzer in der Europäischen Union Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. Stattdessen ist der Benutzer dafür verantwortlich, unbrauchbare Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbrauchbaren elektrischen und elektronischen Geräten zu entsorgen. Die separate Sammlung und das Recycling von unbrauchbaren Geräten zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu bewahren und sicherzustellen, dass Geräte auf eine Weise wiederverwertet werden, bei der die menschliche Gesundheit und die Umwelt geschützt werden. Weitere Informationen dazu, wo Sie unbrauchbare Geräte zum Recycling abgeben können, erhalten Sie bei lokalen Ämtern, bei der Müllabfuhr für Haushaltsmüll sowie dort, wo Siedas Produkt gekauft haben.WarnungEin ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung. GarantiezeitraumExklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.Einschränkungen der Garantie(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende Garantiebestimmungen. (b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht. (c) Ansprüche des Käufers − Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird. Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus. Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus. Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, Gesetze oder Regularien verstoßen haben. Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der Schriftform.SchadensbeschränkungHorizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte. Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugeben.SicherheitshinweiseDieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.Fragen, Hilfe und ReparaturenIhr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft.Wartung und ReparaturMuss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt an Horizon. Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder telefonisch bei dem technischen Service von Horizon. Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse.Garantie und ReparaturenGarantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.Kostenpflichtige ReparaturenLiegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten. ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur für Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen deshalb vom Käufer selbst –vorgenommen werden.10/15
