BEDIENUNGSANLEITUNG Eagle Monster Truck M XciteRC

Bestimmungsgemäß Verwendung 3
Lieberumfang 3
Erforderliches Zubehr 3
Erklärung der Gefahrensymbole 3
SICHERHEITSHINWEISE 3
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus 5
Fernsteuerung (Sender) 6
DasFernsteuersystem 6
Fahrakku aufladen 6
Fahrakku einlagen 7
Inbetriebnahme 8
Nach der Fahrt 9
Wartung 9
Fehlersuche 10
Reparaturen, Ersatzteile 11
Technische Daten 11
HINWEISE ZUM UMWELTSCHUTZ 12
Hinweise nach Batteriegesetz 12
Ersatzteile 48
Konformitätserklung 50

Impressum

These Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER!ÄNDERUNGEN VORBEHALTEN!

Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com

© Copyright 2014 by XciteRC-Modellbau GmbH & Co. KG

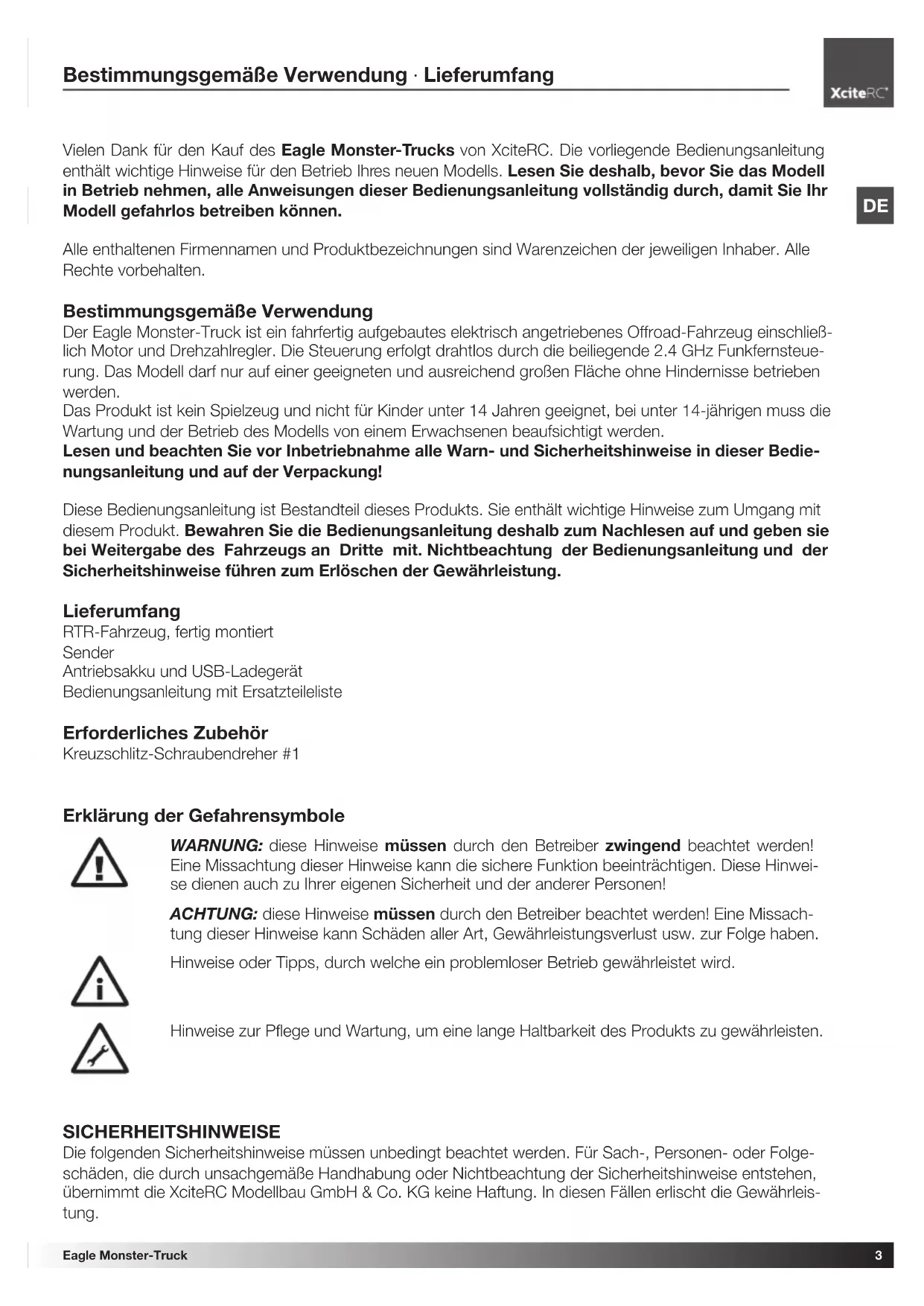

Vielen Dank für den Kauf des Eagle Monster-Trucks von XciteRC. Die vorliegende Bedienungsanleitung enthalt wichtige Hinweise für den Betrieb Ihr's neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betriebnehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bestimmungsgemäß Verwendung

Der Eagle Monster-Truck ist ein fahrfertig aufgebautes elektrisch angetriebenes Offroad-Fahrzeug einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur auf einer geeigneten und ausreichend groBen Flache ohne Hindernisse betrieben werden.

Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

These Bedienungsanleitung ist Bestandteil deses Produktions. Sie enthalt wichtige Hinweise zum Umgang mit dem sem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTR-Fahrzeug, fertig montiert

Sender

Antriebsakku und USB-Ladegerät

Bedienungsanleitung mit Ersatzteileliste

Erforderliches Zubehör

Kreuzschlitz-Schraubendreher #1

Erklärung der Gefahrensbombe

WARNING: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu ihrer eigenen Sicherheit und der anderer Personen!

ACKTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schaden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.

DE

Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommt. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entspruchendem Umfang mitversichert sind.

Das Produkt enthalt keine Teile, die beim Verschlucken gesundheitliche Schaden verursachen können; sie müssen davon von Kindern unter 3 Jahren ferngehalten werden
- Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
- Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang entsprechig und machen sich mit der Reaktion auf ihre Steuerbefehle vertraut.
- 1 WARNUNG: Der sichere Betrieb erfordert Konzentration und schelle Reaktion. Betreiben Sie das Modell nicht, wenn Sie mude sind oder unter Alkohol- oder Medikamenteneinfluss stehen - Unfall- und Verletzungsgefahr!
WARNING: Die Steuerung these Modells erfolgt über Funksignale, die durch die Umgebung beeinfusst werden konnen. Dadurch konnen Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und auf freiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
- Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Höhe von Funkmasten oder Hochspannungsleitungen.
- Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straβen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
WARNING: Achten Sie daraufuf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Rader/Antriebswellen gerät - Verletzungsgefahr!
- Schalten Sie immer zuerst den Sender ein, dann das Modell.
BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!
- Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.
- Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder ladenihn wieder auf.
- Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jeder andere von Ihnen benutzte Zubehor (Ladegeräte, wiederaufladbare Akkupacks usw.).
WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern - Unfall- und Verletzungsgefahr!
- ACHTUNG:fahren Sie nie gegen Hindernisse, die das Modell nicht leicht überwinden kann, und versuchen diese mit Vollgas zu überwinden. Dadurch kann der Motor, Drehzahlregler oder das Getriebe zerstört werden!
- Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen oder Schnee.
WARNING: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Akkus!
- Kunststoff (z.B. die Radaufhängungen oder Karosserie) ist bei kalten Temperaturen (unter 10^ ) weniger flexibel und kann dazu leichter brechen.
- Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.

Die Zahnrader im Servo sind sehr prazise und mit geringen Toleranzen gefertigt, aber auch sehr Klein. Drehen Sie deshalb nie die Vorderrader von Hand, das kann das Servo ernsthaft beschadigen.
- Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
WARNING: Entnahmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
Lagern Sie die Akkus seperat auf einer nicht brennbaren Unterlage.
Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku konnen während des Betriebs

sehr warm werden. WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!

Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschlükt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
  WARNING: Batterien/Akkus nicht groBer Hitze aussetzen oder ins Feuer werfen - Brand- bzw. Explosionsgefahr!
• 1 WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschreiben - Brandgefahr - bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit entsprechlichem Ladestand gleichzeitig verwenden.
  WARNING: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus - Brandgeschäft! Bei Berührung mit der Haut außerdem Verzuzungsgefahr, Schutzhandschuhe verwenden!
  WARNING: Versuchen Sie nie, nicht wiederauffladbare Batterien an einem Ladegerät aufzuladen - Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• Das Aufladenarf nur mit einem fur den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmer.
  BEACHTE: NiMH-Akkus mussen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach geladen werden, da es ansonsten bedingt durch die typenspezifische Selfentladung zur Tiefentladung und damit Zerstörung der Akkus kommt kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selfentladung wartungsarm sind.
  BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leurer Lithium-Akku langere Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen,ecause wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

DE

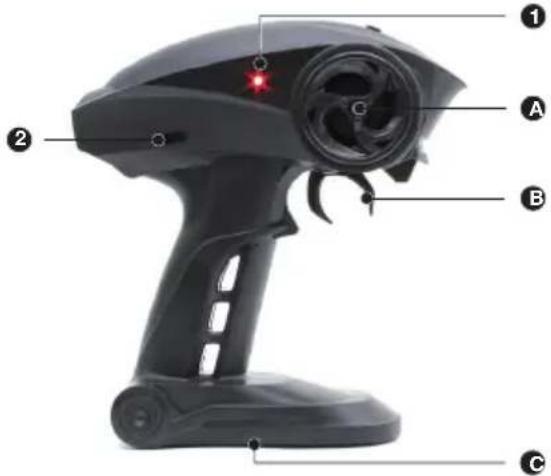

Fernsteuerung (Sender)

A. Lenkrad: zur Richtungssteuerung rechts oder links
B. Gashebel: Steuert die Geschwindigkeit und Fahrtrichtung
C. Batteriefach

1. POWER-LED: zeigt die Batteriespannung an
2. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein

Das Fernsteuersystem

Im Folgenden bestehtem Sie einen Überblick über das Fernsteuersystem Ihres Eagle Monster-Trucks und über seine verschiedene Funktionen und Einstellungen. Vor der ersten Fahrt sollenn Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

• Stellen Sie sicher, dass der Sender ausgeschaltet ist - EIN/AUS-Schalter in Position O.

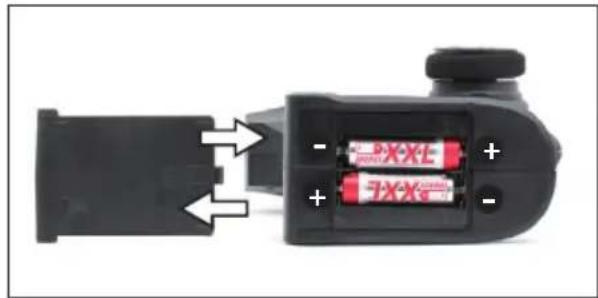

• Nun öffnen Sie den Akkufachdeckel im Fuß des Senders und legen zwei AA-Batterien (oder Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!
• Akkufachdeckel wieder schlieben und Sender einschalten - EIN/AUS-Schalter in Position I - die rote POWER-LED blinkt.
• Nach Einschalten des Modelles leuchtet sie dauerhaft.
  ACHTUNG: blinkt die LED weiterhin oder leuchtet gar nicht, darfas Modell nicht gestartet werden, da

entweder keine Binding zum Modell aufgebaut wurde oder die Senderbatterien leer sind - Crashgefahr! Senderbatterien sofort wechseln (oder Akkus aufladen).

• Achten Sie auch während des Betriebs auf die LED. Blinkt die rote LED, Fahrbetrieb schnellstmöglich einstehen und Senderbatterien wechseln.

Fahrakku aufladen

Vor dem ersten Einsatz Ihres neuen Modells muss der Fahrakku mit dem beiliegenden USB-Ladegerät auf geladen werden.

WARNING: Das Aufladen darf nur mit dem beiliegenden Ladegerät auf einer feuerfesten Unterlandage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brand- bzw. Explosionsgefahr! Entnehmen Sie den Akku zum Laden aus dem Fahrzeug.

ACHTUNG: Iesen alle Sicherheitshinweise zum Umgang mit Akkus und Batterien weiter vorne in thisen Anleitung!

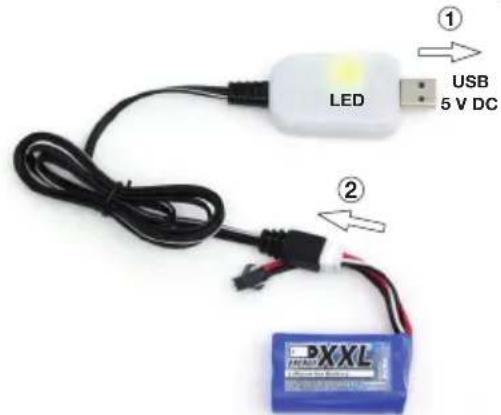

• Stecken Sie den USB-Stecker des Micro-Chargers in eine geeignete USB-Buchse, z.B. an Ihr PC. Die grüne LED im Ladeadapter beginnnt zu leuchten.

• Verbinden Sie nun den weißen Balancerstecker des Fahrakkus mit der Buchse des Micro-Chargers.

• ACHTUNG: der Stecker ist verpolungssicher, beachten Sie die Erhebungen am Stecker. Der Stecker muss mit leichtem Druck einrasten, wenden Sie keine Gewalt an!

• Ist der Akku mit dem Micro-Charger verbunden, wechselt die LED von grün auf rot, der Akku wird jetzt aufgeladen. Die Ladedauer beträgt bei einem leeren Akku ca. 1.5 Stunden.
• Sobals die grüne LED leuchtet, ist der Akku vollgeladen und kann abgesteckt werden.
• Stecken Sie anschließend auch den Micro-Charger ab.

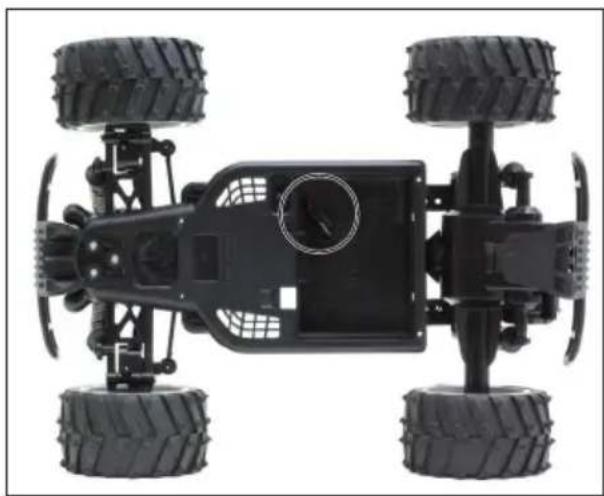

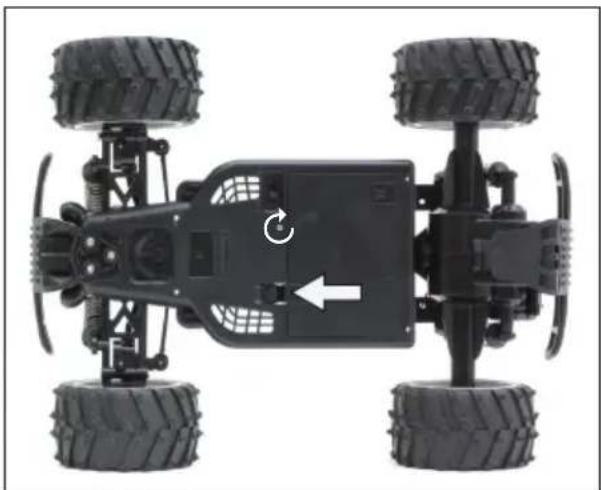

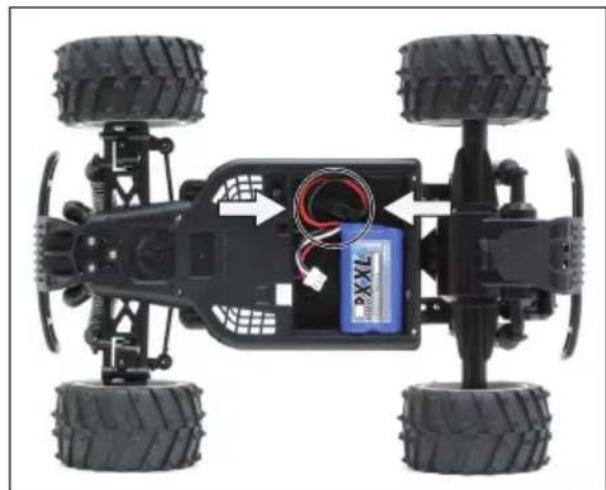

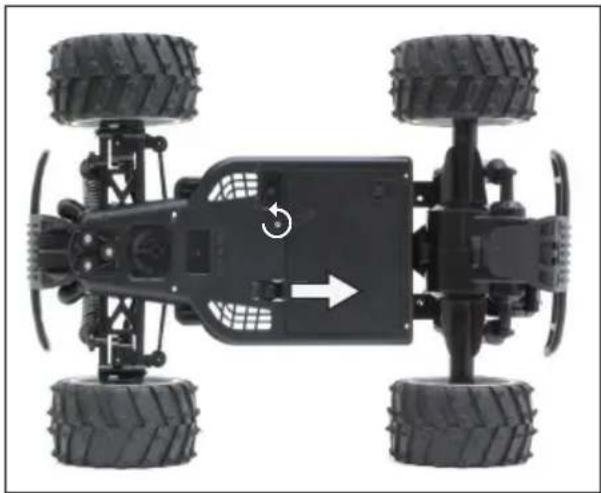

Fahrakku einlagen

DE

Inbetriebnahme

Vergewissern Sie sich, dass der Fahrakku eingelegt und angesteckt ist.

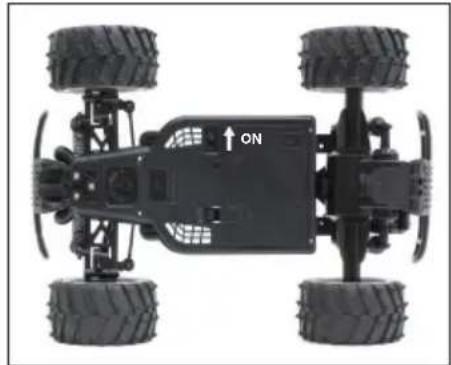

1. Fahrzeug einschalten. Schalter in Stellung ON.

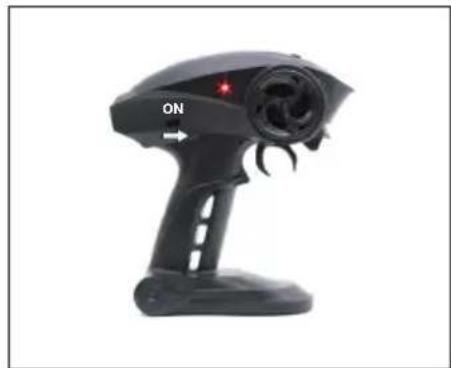

2. Sender einschalten. i Beachte: Warten Sie, bis die Sender-LED aufhört zu blinken und dauerhaft leuchtet, damit sich der Empfänger korrekt mit dem Sender verbinden kann.

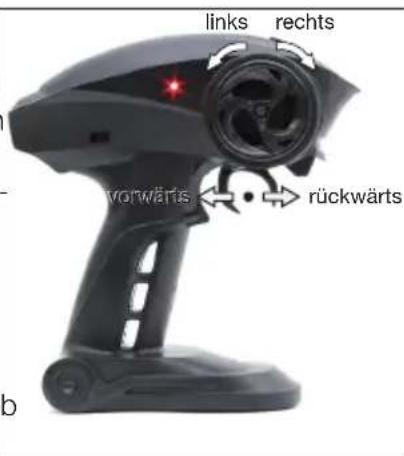

3. Fahren:

Bevor Sie starten, Überprüfen Sie alle Funktionen der Fernsteuerung. Folgt das Modell exakt und unmittelbar ihren Steuerbefehlen? Oder reagiert es verzögert oder ruckelig? Soltte das der Fall sein, auf keinen Fall trotzdem starten, sondern Senderbatterien und Fahrakku überprüfen und gegebenenfalls tauschen oder aufladen.

Die Fahrzeit Ihr's Eagle Monster-Truck ist stark vom Untergrund abhängig. Die maximale Fahrzeit erreicht das Modell auf gerader Fläche und ebenem Untergrund. In hugeligem Gelände oder hohen Gras ist die Fahrzeit deutlich geringer, auch werden hier Motor, Fahrtenregler und auch der Akku wärmer. Wird der Akku schwächer, wird das Fahrzeug zuerst immer langsamer, bis es schlussendlich ganz stehenbleibt. Um die Lebensdauer des Fahrakkus zu erhöhen, sollen den Betrie einstellen, wenn das Fahrzeug beginnnt, langsamer zu werden.

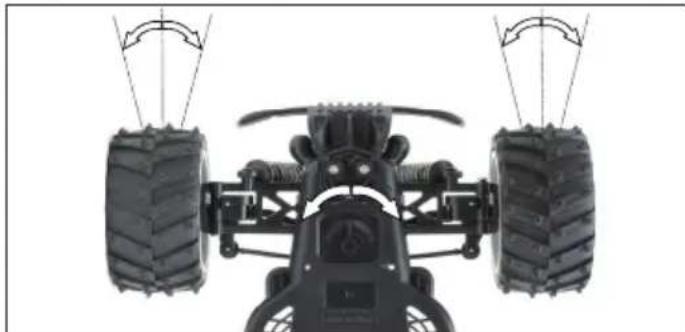

1. Lenkungstrimmung: fahrtd das Modell nicht geradeaus, obwohl das Lenkrad in Mittelstellung steht, kann das durch die Lenkungstrimmung korrigiert werden. Dazu auf ebenem Untergrund langsam vorwärts fahren. Fahrtd das Fahrzeug zum Beispiel nach rechts, mit dem Trimmhebel auf der Chassisunterseite so lange nach links korrigieren, bis das Modell genau geradeaus fahrtd.

Nach der Fahrt

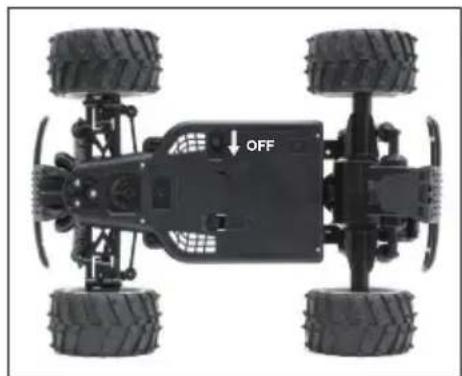

1. Fahrzeug ausschalten. Schalter in Stellung OFF.

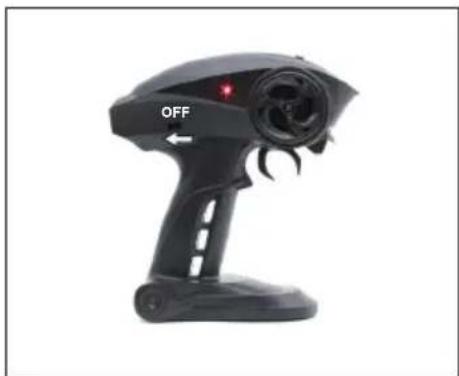

2. Sender ausschalten.

1. Beache: immer zuerst das Fahrzeug ausschalten, erst dann den Sender!
2. 4.1 WARNUNG: Fahrakku abstecken und aus dem Modell entnahme - Brandgefahr!

WARNING: der Motor des Eagle Monster-Truck wird während des Betriebs sehr warm. Lassen Sieihn vor der nachsten Fahrt mindestens 20 Minuten abkühlen, umihn nicht zu beschädigen - Brandgefahr!

Wartung

Damit Sie ange Freude an Ihr Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleib zu minimieren.

• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten gehen dies mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinse oder eine Zahnbürste benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünning verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser halten.
• Kontrolieren Sie den festen Sitz aller Schraubverbindungen undziehen Sie gegebenenfalls nach.
• Überprüfen Sie bereits alle Steckverbindungen, Kabel und Antriebskuskus 7-batterien auf Beschädigungen.

WARNING: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind sofort zu entsorgen - Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedie-nungsanleitung.
- Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnrader und reparieren Sie diese bei Bedarf.
WARNING: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut- zen - Brandgefahr!

DE

Fehlersuche

Problem Mögliche	Fehler Maßnahmen
Motor lauft nicht	Fahrakku leer	Akker wechseln oder aufladen
	Motor defekt	Motor ersetzen
Motor schwach/ kei-ne Leistung	Fahrakku ist fast leer	Akker wechseln oder aufladen
	Antrieb schwergängig	Antrieb überprüfen, ggf. reinigen
	Fahrzeug ist sehr laut	Motorritzel überprüfen, ggf. ersetzen
	Motor wird sehr warm	Motor abkühlen setzen; Antrieb auf klem-mende Teile und exaktes Ritzelspiel über-prüfen
Fahrzeug ist schwer zu kontrollieren	LED am Sender aus - Senderbatterien fast leer	Batterien wechseln oder Akker aufladen
	Lenkungstrimmung am Fahrzeug verstellt	Neu trimmen
	Störungen	Fahrzeug und Sender ausschalten, eine kurze Pause machen und dann neu ver}suchen
Fahrzeug hat keine Funktion	LED's am Sender leuchten nicht	Kontrollieren Sie, ob Fahrzeug und Sender eingeschaltet sind
	Sender - Empfänger nicht gebunden	Fahrzeug und Sender aus-, dann wieder einschalten (siehe entsprechendes Kapitel)
	Störungen	Fahrzeug und Sender ausschalten, eine kurze Pause machen und dann neu ver}suchen
	LED am Sender aus, Senderbatterien leer	Akker/Batterien ersetzen
	Fahrakku leer	Akker wechseln oder aufladen
Fahrzeug ist sehr laut	Motorritzel/Zahnräder verschlissen	Motorritzel überprüfen, ggf. ersetzen
	Lager laufen schwer oder sind verschlis- sen	kontrollieren und ggf. neu schmieren oder austauschen

Reparaturen, Ersatzteile

Normaler Verschleiß und defekte Teile, die von einem Unfall herrhren, sind von der Gewährleistung ausgeschlossen. Dazu zahlen insbesondere:

Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnrader, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: gebrochene Schiffssschrauben, abgerissene Decksaufbauten

Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Für den Eagle Monster-Truck sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlussen, konnen Sie es mit Hilfe der Ersatzteilelste identifizieren und direkt unter www.XciteRG.com beziehen.

In Problemfällen oder bei Fragen wenden Sie sichitte an:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Technische Daten

Länge ca. 285 mm
Breite ca. 220 mm
Höhe ca. 120 mm
Radstand ca. 175 mm
Gewicht ca. 590 g
Motor Brushed
Fahrtenregler 2 S LiPo/Lilo (max. 7.4 V DC)
Fernsteuerung 2.4 GHz 2-Kanal
Reichweite Fernsteuerung ca. 40 m

DE

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass these getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung möglich werden.

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in ihrer Höhe abzugegeben.itte erkundigen Sie sich bei ihrer Stadt oder Gemeinde uber die zur Verfugung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen.

Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entwickelten werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Albatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder ihre Gesundheit schädigen konnen. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.

Sie konnen die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

oder in unmittelbarer Höhe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist damit auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschrankt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.

These durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmull entsorgen durren.

Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

Cd

Hg

Pb

Li-Po

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.XciteRC.com

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

XciteRC-Modellbau GmbH & Co. KG

Autenbachstr. 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Telefon: [phone]

Fax: [phone]

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

Rammer vorne + hinten

Querlenker, Radaufhängung + Spurstangen

Antriebsinheit komplett

Gear box complete

Ensemble propulsif

30507007

Antriebsmotor

Motor

Moteur

30507008

Motorritzel

Pinions

Pignons

30507009

USB-Ladegerät 2S / 400 mA

USB charger 2S / 400 mA

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com

e
