MANUAL DE USUARIO Eagle Monster Truck M XciteRC

Manual de intrucciones

EAGLEMT

DE

Inhaltsverzeichnis

Uso conforme a lo previsto 37
Suministro 37
Accesorio necessario 37
Explicacion de los symbolos de peligro 37
INDICACIONES DE SEGURIDAD 37
Indicaciones de seguridad durante el funciona con las baterias y pilas 39
Controlremoto(transmisor) 40
Elsystemadecontrolremoto 40
Recargar la bateria del motor: 40
Introduccion de la bateria del motor 41
Puesta en funciona 42
Despues de la conducccion 43
Mantenimiento 43
Buseseda de errores 44
Reparaciones, piezas de recambio 45
Datos&Tecnicos 45
INDICACIONES EN MATERIALA DE PROTECCION DEL MEDIO AMBIENTE 46
Notas sobre la legislacion en materia de pilas 46
Piezas de recambio 48
Conformidad 50

Pie de imprinta

Este manual de instrucciones es una publicacion de

Correo electrónico: [e-mail]

Web: www.XciteRC.com

Reservados todos los derechos, incluida la traducción. Las reproducciones de todo tipo, por exemple: fotocopias, microfilmación o el registrar en instalaciones de tratimiento electrónico de datos requisare la autorización del editor. Queda prohibida la reproducción también en extracto.

Este manual de instrueriones corresponde al estado和技术 del producto en el momento de la impressi; sujejo a modificaionen en cuando a technologia y equipamento. No pue derivarse ninguna responsabilitad a partir de los datos e ilustraciones de este manual de instrueriones.

JINGUNA RESPONSABILIDAD POR ERRORES DE IMPRESION! SUJETO A MODIFICACIONES!

En www.XciteRC.com pode encontrar la version másrecente de este manual.

© Copyright 2014 by XciteRC-Modellbau GmbH & Co. KG

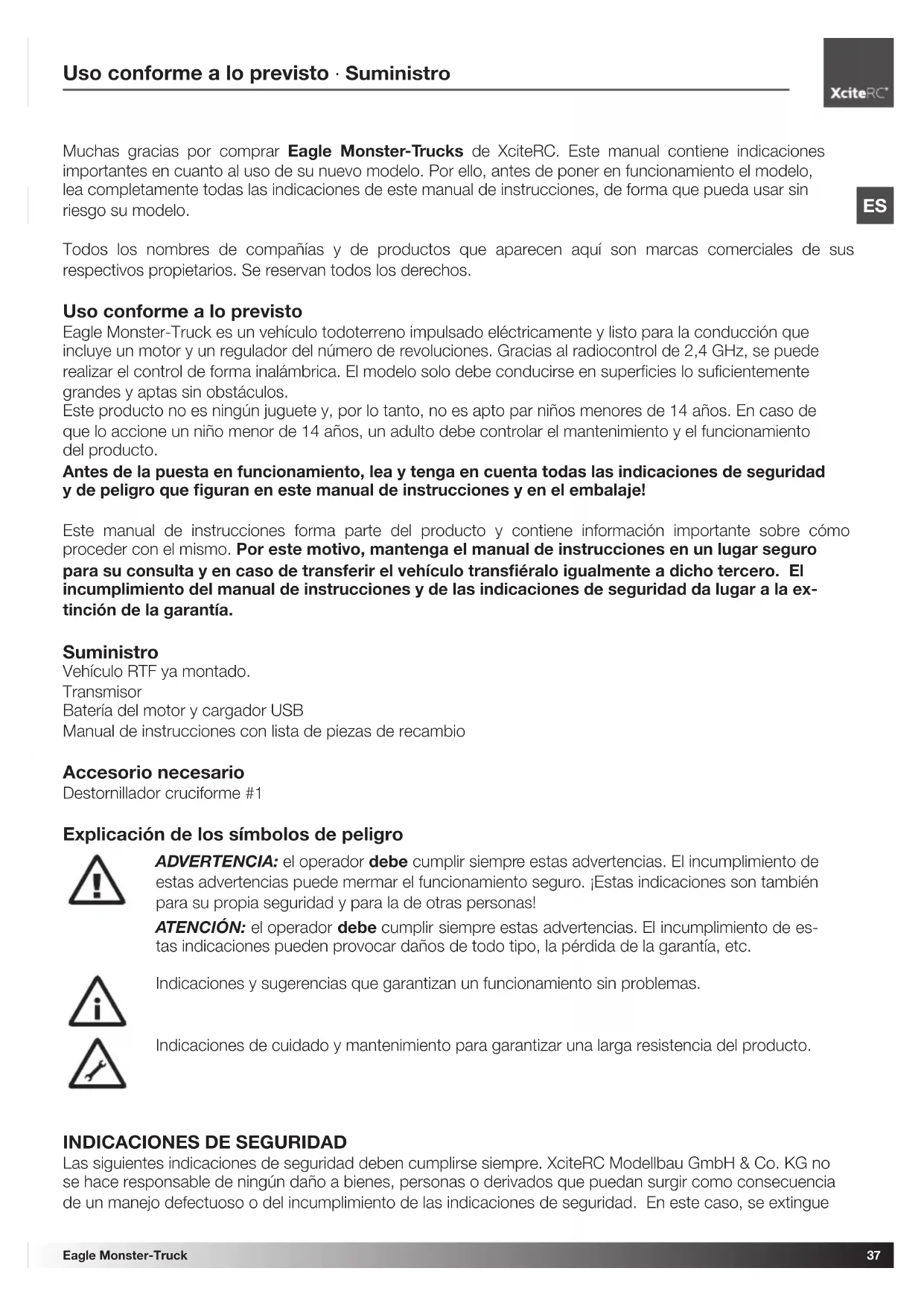

Muchas gratias por comprar Eagle Monster-Trucks de XciteRC. Este manual contiene indicaciones importantes en cuando al uso de su nuevo modelo. Por ello, antes deponer en configuracionelmodelo, lea completemente todas lasindicacionesde este manual de instrucciones,de forma quecoulda usar sin riesgo su modelo.

Todo los nombres deencias y de produits que aparecen ahora son marcas commerciales de sus respectivos propietarios. Se reservan todos los derechos.

Uso conforme a lo previsto

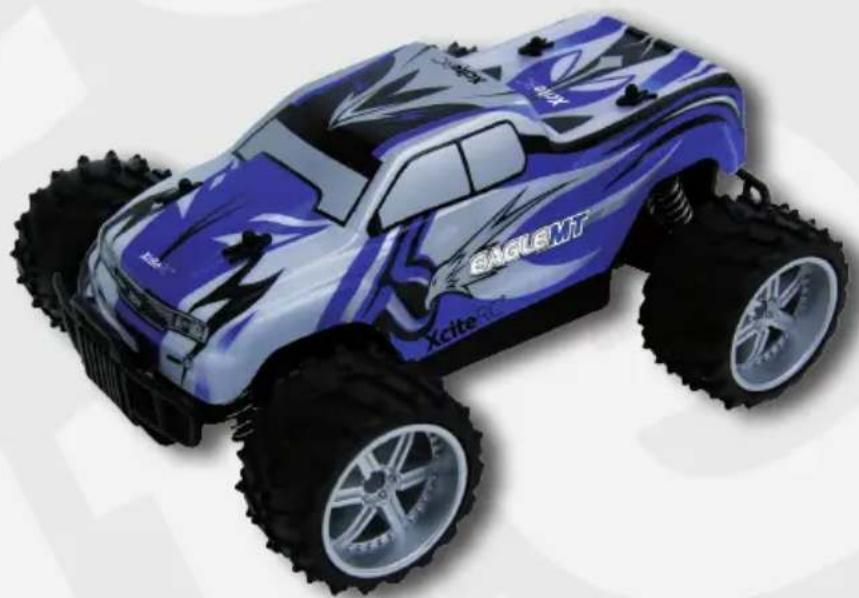

Eagle Monster-Truck es un vehiculo todoterreno impulsado electrificamente y lista para la conducccion que incluye un motor y un regulator del numero de revoluciones. Gracias al radiocontrol de 2,4 GHz, se peutrealizar el control de forma inalambrica. El modelo soloDebe conducirse en superficies lo suficientamentegrandes y aptas sin obstaculos.

Este producto no es ningún juguete y, por lo tanto, no es apto par niños menos de 14 años. En caso de que lo accione un niño menor de 14 años, unadulto debe controlar elmantimiento y el funciona del producto.

Antes de la puesta en funciona, lea yonga en cuenta todas lasindicaciones de seguidad y de peligro que figuran en este manual de instrucciones y en el embalaje!

Este manual de instruciones forma parte del producto y contiene informacion importante sobre como proceder con el本身就是. Por este motivo, mantenga el manual de instruciones en un lugar seguro para su consulta y en caso de transferir el vehiculo transfieralo igualmente a这么做nero. El incumplimiento del manual de instruciones y de lasindicaciones de seguidad da lugar a la extinacion de la garantia.

Suministro

Vehiculo RTF ya montado.

Transmisor

Batería del motor y cargador USB

Manual de instrucciones con lista de piezas de recambio

Accesorio necessario

Destornillador cruciforme #1

Explicación de los símbolos de peligro

ADVERTENCIA: el operadorDebe cumplir siempre estas advertencias. El incumplimiento de estas advertencias puede difermar el funcionaamento seguro. ;Estasindicaciones son también para su propia seguridad y para la de otheras personas!

ATENCLON: el operador debe cumplir sempre estas advertencias. El incumplimiento de es- las indicaciones能把 provocar daños de todo tipo, la perdida de la garantía, etc.

Indicaciones y sugerencias que garantizan un funciona lo in problemas.

Indicaciones de cuidado y mantenimiento para garantizar una larga resistencia del producto.

INDICACIONES DE SEGURIDAD

Las siguientes indicaciones de seguridad debenblemirse siempre. XciteRC Modellbau GmbH & Co. KG no se hace responsable de ningun dano a bienes, personas o derivados que能把n surgir como consecuencia de un manejo defectuoso o del incumplimiento de las indicaciones de seguridad. En este caso, se extinguue

ES

la garantía.

Accione sempre su modelo con gran cuidado y responsabilidad, de lo contrario, pueda provocar daños a otheras propiedades o bien daños personales. Por este motivo, le recomendamos proteger el funcionaamento mediante un seguro de responsabilidad civil. En caso de que ya cuente con un seguro de estas caracteristicas, antes de la puesta en funcionaimiento del modelo, informse sobre si el modelo controlado mediante radiocontrol queda cubierto en sus sistemas correspondientes.

El producto contiene piezas que pueda provocar danios en caso de ingestiOn; por ello, se debe mantener alejado de ninos meores de 3 aros.
- Este produit no es ningún juguete y, porarlo, no es apto para niños menos de 14 años.
- Es preciso practicar el functiomento de los modelos con radiocontrol. Por el, al principiorection su nuevo Modelo con especial calidad y familiaricese con la reacion al presionar los commandos de control.
ADVERTENCIA: Se requires concentracion y una rapiida reacion para un functiomento seguro. En caso de estar cansado o bajo el influo del alcohol o de medicamentos no accione el modelo. Peligro de accidentes y de lesiones!
ADVERTENCIA: El control de este modelo se efectúa mediante senales radioeléctricas que pueda verse afectadas por el ambiente. En algumas circunstancias pueda perdier el control de su modelos. Porridge, soloDebe hacer el modelo en caso de conditiones luminosas suficientes con contacto visual directo y en espacios abiertos, alejado de los coches, del tráfico y de las personas. Peligro de accidentes y de lesiones!
Norection el modelo duranteuna tormenta o cerca de una torre de antenna o de lineas de alta tension.
- Los modelos con radiocontrol no debenccionarse, sin ninguna duda, en espacios abiertos (calles, caminos, plazas o lagos). Por este motivo, averigue con antelación donde está permittedccionar el producto. Este punto también se aplica a las zonas privadas, ya queAquí se requiere la autorización del propietario.
ADVERTENCIA: Tenga cuidado y evite que dedos, cabellos o prendas sueltasenetren en contacto con piezas giratorias o con una rueda/transmisión. Peligro lesiones!
- Ponga en marcha siempre, en primer lugar, el transmisor y posteriormente el modelo.
ATENCLON: durante el functiOnamento, el transmisor siempre debe permanecer encendido.
- Nunca conducza el modelo con las pilas bajas del transmisor, ya que pueda reducir drásticamente el alcance.
- En caso de que la bateria del motor se agote, en primer lugar, el modelo funciona con más lentitudina. hasta que ya no reccione más ante los comandos de control. Postergue el funciona y cambie la bateria del vehiculo o bien vuelva a cargarla.
- Siga atentamente las instruetiones y las advertencias de peligro correspondientes a este accesorio y a );
otros que utilise (dispositivos de cargo, paquetes de baterias recargables, etc.).
ADVERTENCIA: Mantenga alejado de los niños el material de embalaje, las piezas pequeñas, químicos y todos los componentes electricos. Peligro de accidente y de lesiones!
ATENCLN: Nunca realice la conducccion contra obstaculos que no pueda superar el vehiculo con facidad, ni intente superarlos a toda velocidad. Este peut deestrozar el motor, el regulador de revolunciones o el engranaje.
- El modelo y el transmisor no deben ni mojarse ni humedecarse, ya que en particular la electrónica (receptor, regulator de revoluciones, servomotores) y, en su caso, las baterias de litio no son resistentes al agua. Por lo tanto, noTHING el modelo ni en caso de lluvia (o de niebla espesa), en césped humedo, ni lo conducza a工程技术 o nieve.
ADVERTENCIA: Peligro de incendio y Explosionones por humedad de las baterias de litio!
Las piezas de plástico (p. ej., la suspensión de las ruedas o la carrocería) son menos flexibles bajo temperatas frías (bajo 10^ ) y, porarlo, se pueda romper más fácilmente.

• No se permiten ni reformar ni modifier el modelo por motivos de seguridad, ni por重要因素 de autorizacion CE, lo que se aplica specialmente al transmisor, receptor y regulator de revoluciones. Quedan excluidos los problemas deostenimiento o las reparaciones con piezas de recambio originales.
• Los piñones del servomotor se fabrican de forma muy &, y con tolerancias bajas, pero tambiénquires. Por el, , nunca gire las ruedas delanteras a mano, ya que this puee provocar daos en el servomotor.
• Una vez termine de usar el producto, desconecte en primer lugar el modelo y posteriormente el transmisor.
  ADVERTENCIA: A continuacion, retire la bateria del motor y las pilas del modelo y del transistor. Nunca mantenga el modelo con la bateria incorpora. Peligro de incendio!
  Almacene las baterías porSeparated en un espacio no inflamable.
• Los componentes de tracción (motor y regulator de revoluciones), asi como la bateria del motor pueda

calentarse significativamente durante el funciona. ADVERTENCIA: Peligro de quemadas! Despues del funciona (y antes deCambiar la bateria),deje enfiar complemente这些东西 componentes.

La puesta en marcha y el funciona del modelo se efectúa una y exclusivamente a riesgo del operador. Las personas y los objectos quan dan unico protegados medante un uso cuidadoso y minucioso durante el funciona.

Indicaciones de seguridad durante el funciona con las baterías y pilas

• Mantener a los niños alejados de las pilas y baterias! Mantenga vigiladas las baterías y pilas, ya que los niños o los animales domesticos pueda atragantarse.
• Utilice únicamente el tipo de baterías y las pilas del mismo valor o recomendadas.

ADVERTENCIA: No exponga las baterias o las pilas a un calor excessivo, ni las arroje al fuego. Peligro de incendio o de explosión!
ADVERTENCIA: Inserte las baterias/pilas con la polaridad correcta, no colocar en cortocircuito. Peligro de incendio o de explosión!
- Siempre que sea posible, reemplace las baterias a la mesma vez. Nunca utilise simultaneamente baterias y pilas新品as y usadas con distinctos niveles dearga.
ADVERTENCIA: No utiliseyinguna bateria o pilas defectuosas o dañadas. Peligro de incendio! En caso de contacto con la mano, también habra peligro de abrasion, usar guantes de proteccion.
ADVERTENCIA: Nunca intente recargar pilas no recargables en un cargador. Peligro de incen-dio y de explosión!
- Extraiga la batería del aparato para realizar la carga.
- Se debe efectuar la energia unicolemente con cargador apto para el tipo de bateria en una base no inflamable y bajo una superviación constante de un adulto. Peligro de incendio!
Las pilas usadas deben retirarse inmediamente del aparato.
ATENCLON: Se deben revisar y, en su caso,deferan recargarse, cada tres meses como muy tarde las bacterias NiMH. ya que en caso contrario, la bateria pueda resultar destrozada,debido a la autodescarga españica de cada tipo hasta la descarga total. Por ello,utilice siempre que sea possible las bacterias RTU, ya querequireen muy pocas revisionesacias a una escaea autodescarga.
ATENCLON: en caso de usar pilas de litio, teng a en cunta la tension especifica del almacenamiento. En caso de que una bateria de litio complemente cargada o agotada se almacene durantedemasiado tiempo, esta peut serulatar dañada.

La Empresa XciteRC Modellbau GmbH & Co. KG no pode controlar si realiza un uso correcto de las bacterias o pilas empleadas, por ello, se extinguirá la garantía en caso de queonga lugar una energia o descarga incorrecta.

ES

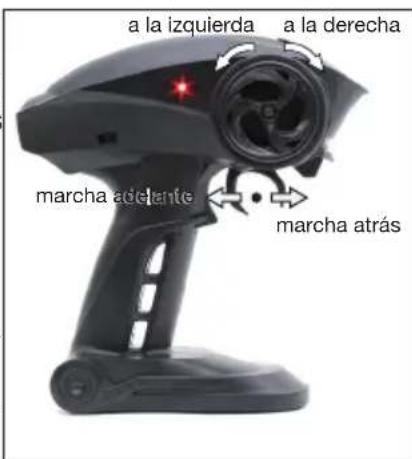

A. Volante: para controlar la direccion a lackea o la izquierda
B. Palanca de acceleración: controlla velocidad y la direccion de conducccion.
C. Estuche de baterías
1. POWER-LED (Luz LED de encendido): muestra el voltaje de la bateria
2. Interruptor de apagado/encendido: Enciende la alimentacion de corriente del transmisor

El sistema de control remoto

A continuación, le-ofrecemos información general sobre el sistemas de control remoto de su Eagle MonsterTrucks y acerca de lasDistinctasfunciones yajustes. Antes de comenzar a conducir este producto,debe haberleido yentendidoiamiestasfuncionesyajustes.

• Asegürese de que el transmisor está apagado: interruptor de entendido/apagado en posión 0.

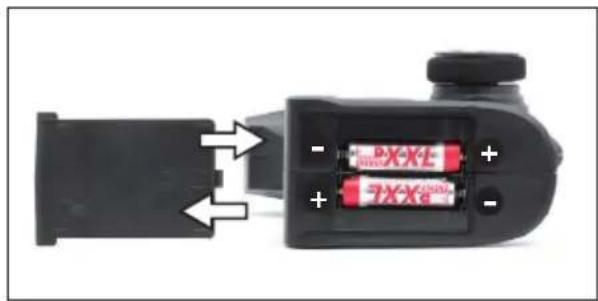

• Abra el compartmento para las pilas situado al pie del transistor e introduzca dos pilas AA (o baterías) en el estuche de baterías del transistor. iRespete la polaridad correcta!

• Vuelva a cerrar el estuche de pilas y encienda el transmisor: interruptor de encendido/apagado en Posicion I: la luz LED POWER roja parpadea.
  -Esta se ilumina permanentetramencenderelmodelo.

ATENCLON: en caso de que la luz LED siga par

padeando o que no se ilumine, el modelo no se pondra en marcha, ya que en ese caso o bien no se ha establecido;ninguna connexion con el modelo o bien las pilas del transmisor esta agotadas. Peligro de accidente! Cambie inmediamente las pilas del transistor (o bien recargue las baterias).

• Preste atencion durante el functiOnamento a la luz LED. En caso de que parpadee la luz LED roja, regule a la mayor brevedad la marcha y cambie las pilas del transmisor.

Recargar la bateria del motor:

Antes de usar su nuevo modelo, deben recargarse la bateria del motor con el cargador USB adjunto.

ADVERTENCIA: Se debe efectuar la energia unicamente con el energia incluido en una base no

inflamable y bajo una supervisión constante de unadulto. Peligro de incendio y de explosión! Extraiga la batería del motor para realizar la carga.

ATENCLON: lea todas las indicaciones de seguridad sobre el manejo de las pilas y baterias mas

adelante en este manual.

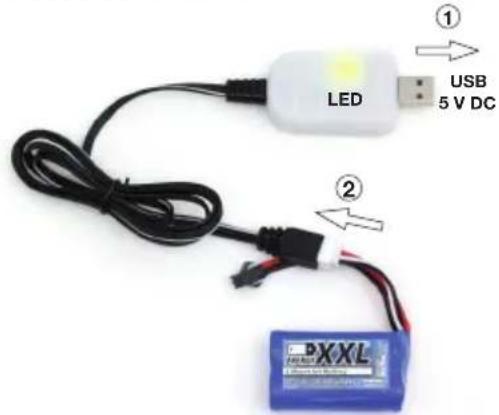

• Connecte el conductor USB del Micro-cargador en un puerto USB adecuado, por exemple, en su PC. En ese momento, comienza a iluminarse la luz LED verde del cargador.
• Conecte el conductor balancerador blanco de la batería del motor con el puerto del micro cargador.

ATENCLON: el conector está protegido frete a la polaridad invertida, asi que preste atencion si aparece algo en el conector. Se debe encajar el conector aplicando una ligera presion. Nunca aplicuedmasiada fuerza!

• En caso de que la bateria esté connectada con el micro cargador, la luz LED cambia de rojo a verde, lo que indica que la bateria está cargada. La duración de carga de una bateria agotada asciende a aproxi-madamente 1,5 horas.
• En cuando se enciende la luz LED verde, la bateria está Completely cargada y pueda retirar el conductor.
• A continuación, retire el conector también del micro cargador.

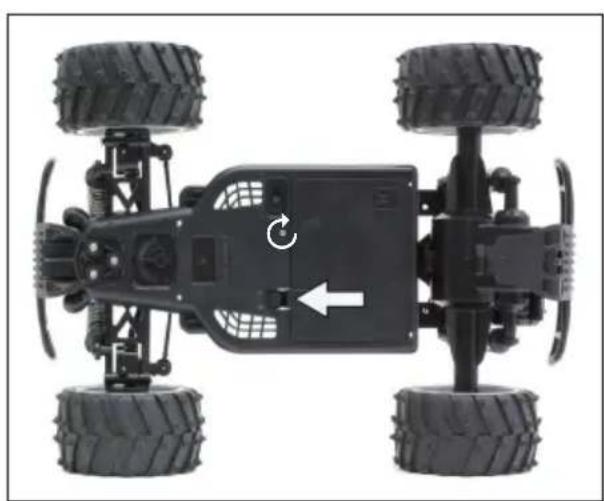

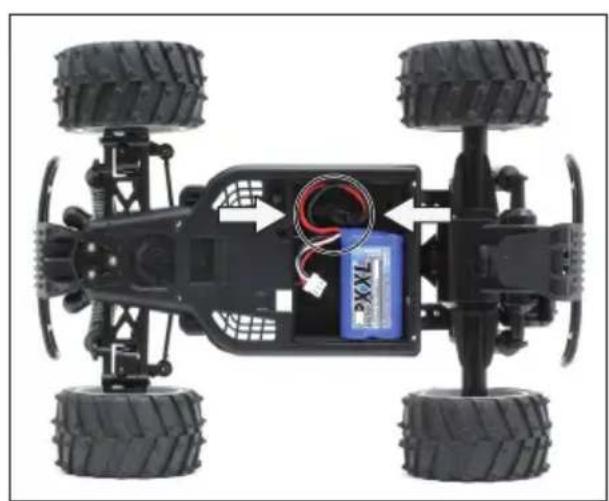

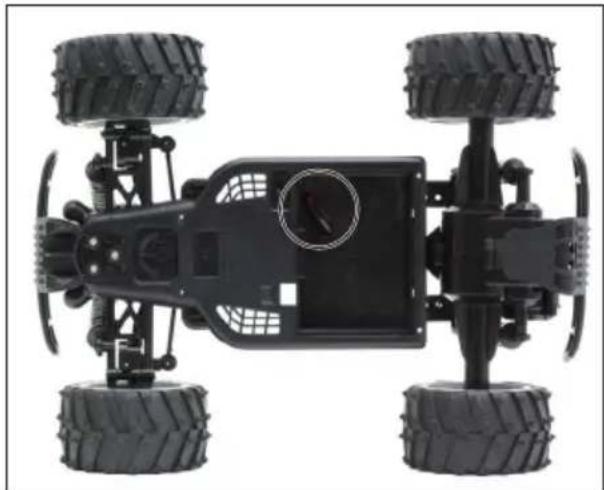

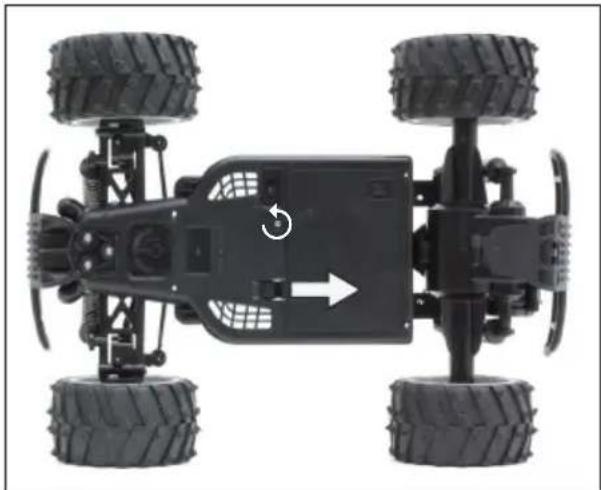

Introduccion de la bateria del motor

ES

Puesta en funciona

Asegürese de que la batería del motor está colocada y enchufada.

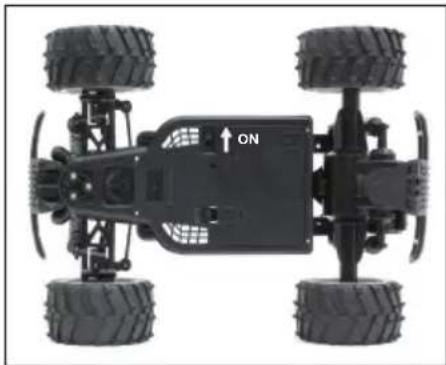

1. Encienda el vehiculo. Interruptor en posicion ON.
2. Encienda el transmisor. Atencion: Espere hasta que la luz LED del transistor deje de parpadear y se ilumine continuamente, para que asi el receptor pueda connectarse correctamente al transistor.

1. Conduccion: antes de comenzar, compruebe todas las functions del control remoto. El modelo vigue con exactitud y directamente las ordenes de control? O bien recciona con retraso o con dificultades? Si es asi, no lo ponga en marcha de ninguna forma, compruebe las pilas del transmisor y la bateria del motor y, si fuese necessario, prodea a cambiarla o recargarla.

La duración de conducccion de su Eagle Monster-Truck depende mucho del subsuelo. El tiempo máximo de conducccion que alcanza el modelo se logra en superficies rectas y en subsuelos nivelados. En superficies irregularaes o con hierba alta, este tiempo de conducccion es多么 menor, además de que el motor, el regulador de velocidad y la bateria se calientan más. En caso de que la bateria se debilite, el vehiculo se moverá con más lentitud hasta que finalmente se detiene Completely. Con el fin de augmentar la vidautilde la bateria del motor,Debe detener la marcha cuando el vehiculo comience a moverse con más lentitud.

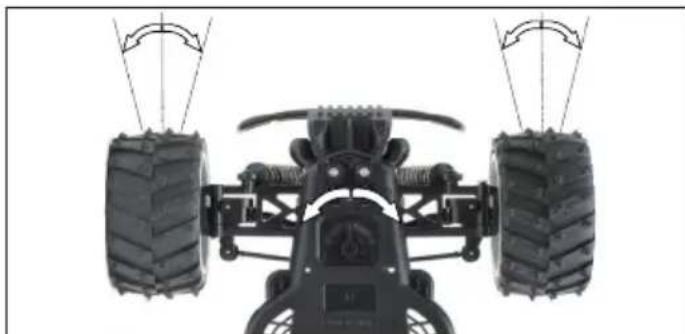

1. Compensación de la direccion: en caso de que el modelo no se desplace en dirección recta, a pesar de que el volante se ocurren en una posición media, mediante la compensación de la direccion podrá corregirse. En un terreno plano conducza hacía adelante lentamente. En caso de que el vehiculo, por exemple, se desplace hacía la derecha, con la palanca de compensación situada en el lado inferior del chasis, corrija hacía la izquierda hasta que finalmente el modelo se desplace exactamente en direccion rectae.

Después de la conducccion

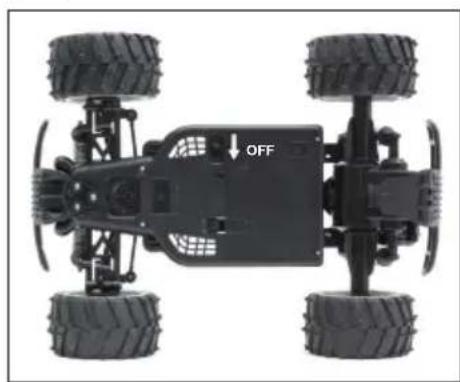

1. Aqueae el vehiculo. Interruptor en posicio OFF.

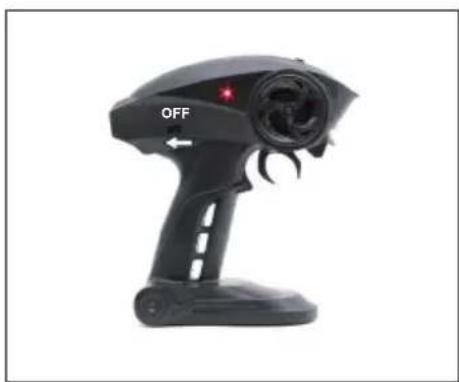

2. Apache el transmisor.

1. Tenga en cuenta: siempre apague el vehiculo en primer lugar y posteriormente el transmisor.
2. ADVERTENCIA: retire la bateria del motor y quitela del modelo. Peligro de incendio!

ADVERTENCIA: el motor del Eagle Monster-Truck se calienta mucho durante el funcionaimiento. Antes de lasuma conducccion,cede que se enfrie durante al menos 20 minutes para que no resulte dañado. Peligro de incendio!

Mantenimiento

• Con el fin de que esté satisfeito con el modelo el máximo tiempo possible, son precisos algunos problemas de mantenimiento ocasonales, de tal forma que pueda mantener el buen estado de su modelos y minimizar el desgaste.
• Tras cada uso, elimine el polvo o la suciedad. La forma más sencilla es mediante aire a presión o con un pincel suave. En caso de una suciedad más fácil de eliminar, también puedeemployer un pincel más duro o bien un cepillo de pacientes.
• Para limiar la carrocería/el fuselaje, no deben emplearse ningún tipo de limpiadores químicos, como por典型案例, diluyentes; ya que thiso peutecorroer las piezas plácicas de la carrocería/el fuselaje y pueda dañarlo. Normalmente, con un paño suave es suficiente. La sociedad mas resistente peut eliminarse con agua de fregar.
• Compruebe que todos los tornillos estan bien ajustados y apriete si es besoinio.
• Igualmente,能把comprobarsihayalgundano enlasconexiones enchufables,cablesy pilas ybaterias de traccion
  ADVERTENCIA: No deben volver a utiliseras las pilas o baterias dañadas y deben eliminarse immediamente. Peligro de incendio! Consulte las instruetiones en materia de eliminación de residuos que aparecen al final del manual de instruetiones.
• Compruebe que el Modelo no contiene ninguna pieza y engranaje desgastado, roto o atascado y, en caso necessario, proceda a repararlo.
  ADVERTENCIA: retire las baterias/pilas del transmisor y del Modelo, cuando no las use. Peligro de incendio!

Búsqueda deerrores

Problema Posibles	es wrongs
El motor no funciona	Batería del vehúculo agotadaMotor defectuoso	Cambio o recargue la bateriaReemplace el motor
Motor débil / sin potencia	La batería del motor está casi agotadaTracción con dificultadEl vehúculo es muy ruidosoEl motor se calienta mucho	Cambio o recargue la bateriaCompruebe o limpie la tracción en caso ne-cesarioCompruebe o reemplace el piñón del motor en caso necasarioDeje enfriar el motor; compruebe que no hay piezas atascadas en la tracción y en granajes precisos
Es fácil controllar el vehúculo	Luz LED apagada: pilas del transmisor casi agotadasAjuste la compensación de dirección del vehúculoAverías	Cambio las pilas o cargue las bateríasVuelva a compensarApague el vehúculo y el transmisor, realice una breve pausa y vuelva a intentarlo
No funciona el vehúculo	La luz LED del transmisor no se iluminaNo se connecta el transmisor y el reece-torAveríasLuz LED del transmisor apagada: pilas del transmisor casi agotadasBatería del vehúculo agotada	Controle si el vehúculo y el transmisor estáncendidosVehúculo y transmisor apagados: vuelva a encenderlos (consulte el capítulo correspontiente)Apague el vehúculo y el transmisor, realice una breve pausa y vuelva a intentarloReemplace las baterías/pilasCambiar o recargar la bateria
El vehúculo es muy ruidoso	Engranaje/piñones desgastadosLos cojinetes funcional con dificultad o están desgastado	Compruebe o reemplace el piñón del motor en caso necasariocontroly, en caso necasario, vuelva a en-grasar o procee a Cambiar

Reparaciones, piezas de recambio

Las piezas desgastadas y defectuosas que resultan de un accidente quedan excluidas de la garantía. Entreellas, en particular:

En caso de modelos de coches: neumáticos usados, piezas de la tracción y piñones desgastados, o bien la suspensión de las ruedas, chasis o carrocería doblada/rota

En caso de modelos de barcos: helices rotas, estrcturas de la cubierta del barco desgarradas

En caso de modelos de aviones: daños causados por un transporte o accidente inadequado

Todas las piezas estan disponibles como piezas de recambio para el Eagle Monster-Truck. En caso de que una pieza este defectuosa o desgastada,oulda identificarla con ayuda de una lista de piezas de recambio y consultarlo directamente en www.XciteRC.com.

En caso de problemas o de preguntas,pongase en contacto en:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel.: [phone]

Correo electrónico: [e-mail]

Datasétécnicos

Longitud aprox. 285 mm
Ancho aprox. 220 mm
Altura aprox. 120 mm
Distancia entre ejes aprox.	175 mm
Peso aprox. 590 g
Motor Brushed
Regulador de velocidad 2 S	LiPo/Lilo (máx. 7.4 V DC)
Control remot 2.4 GHz 2	canales
Alcance de control remot	aprox. 40 m

ES

ES

INDICACIONES EN MATERIALA DE PROTECCION DEL MEDIO AMBIENTE

El símbolo del contentedor de basura tachado sobre el producto o embalaje indica que este debe eliminarse por分开ado del resto de residuos domesticos. Con ello, al eliminar los aparatos electricos y electrónicos se evitan los efectos dañinos sobre el medio ambiente y la salute humana y se permite su reciclaje o aprovechimiento. Puededefer los dispositivos electricos y electrónicos

gratuito en un punto de recogida correspondiente en su area. Consulte los+puntos de recogida que hay disponible en su ciudad o municipio. Iguallmenteiene la option de enviarnos de vuelta de forma gratuita todos los aparatos electricos y electronicos que nos ha comprado. En ese caso, se llevará a cabo un reciclaje o aprovechimiento reglamentario.

Las baterias o pilas incluidas, deben retirarse del producto y deben eliminarse de formaSeparateda en el punto de recogida correspondiente.

Notas sobre la legislación en materia de pilas

Vendemos pilas y baterias, como como aparatos similares, que contienen pilas y baterías; de conformidad con la leyislación en materia de baterías (BattG) estamos obligados a llamarles la atencion sobre:

No se deben eliminar las pilas y baterias jusqu to con los residuos domesticos, está legalmente obligado a devolver las pilas y baterias usadas. Las baterias usadas peuvent contener sustancias nocivas que pueda darar el medio ambiente en caso de se eliminen o se almacenen de forma inadecuada. Las pilas también contienen materiaias primas importantes, como por ejemplo, hierro, cine, manganeso o niquel que pueda reciclarse.

Puede devolvernos las pilas tras su uso mediante franqueo preparado a:

o bien puede realizar la devolución Gratisamente en sus inmediaciones (p. ej., en commercios o en+puntos de recogida municipales). La entrega de las pilas del usuario final en el punto de vente se restringe a unacantadreasonable de baterias y se restringe a las pilas que el distribuidor offre en su seleccion de productos.

Las pilas que contienen sustancias nocivas incluyen un símbolo de un conteditor tachado y el símbolo químico de metales pesados contaminantes.

Este contender de basura tachado indica que las pilas y baterias no deben eliminarse unto con la basura domestica.

Entre这些vinculos,seencuentranlosvinculosqueaparecenaccontinuacionconelsiguiente significado:

Cd

Hg

Pb

Li-Po

Cd = Cadmio
- Pb = Plomo
Hg = Mercurio
Li = Litio

ES

30507001

Vorderer komplet (2)

Front Wheels (2)
