BEDIENUNGSANLEITUNG Xtide Micro RTR XciteRC

Bedienungsanleitung Manual Mode d'emploi

DE

Inhaltsverzeichnis

Lieberumfang 3
Erklärung der Gefahrensymbole 3
SICHERHEITSHINWEISE 3
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: 5
DasFernsteuersystem 5
Fernsteuerung (Sender) 6
Akku aufladen.. 6
BINDEN: 7
Inbetriebnahme 7
RC-Funktionen 9
Trimmen 9
Wartung 10
Fehlersuche 11
Reparaturen, Ersatzteile 12
HINWEISE ZUM UMWELTSCHUTZ 13
Hinweise nach Batteriegesetz 13
Konformitätserklung 39

Impressum

These Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugseweise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!

Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de

© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG

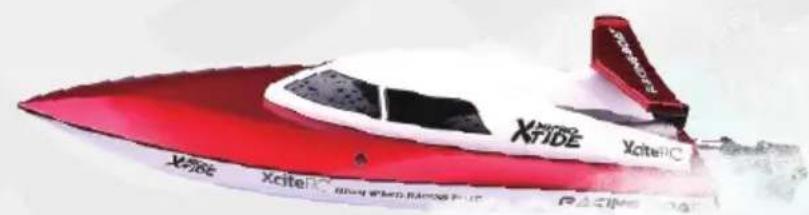

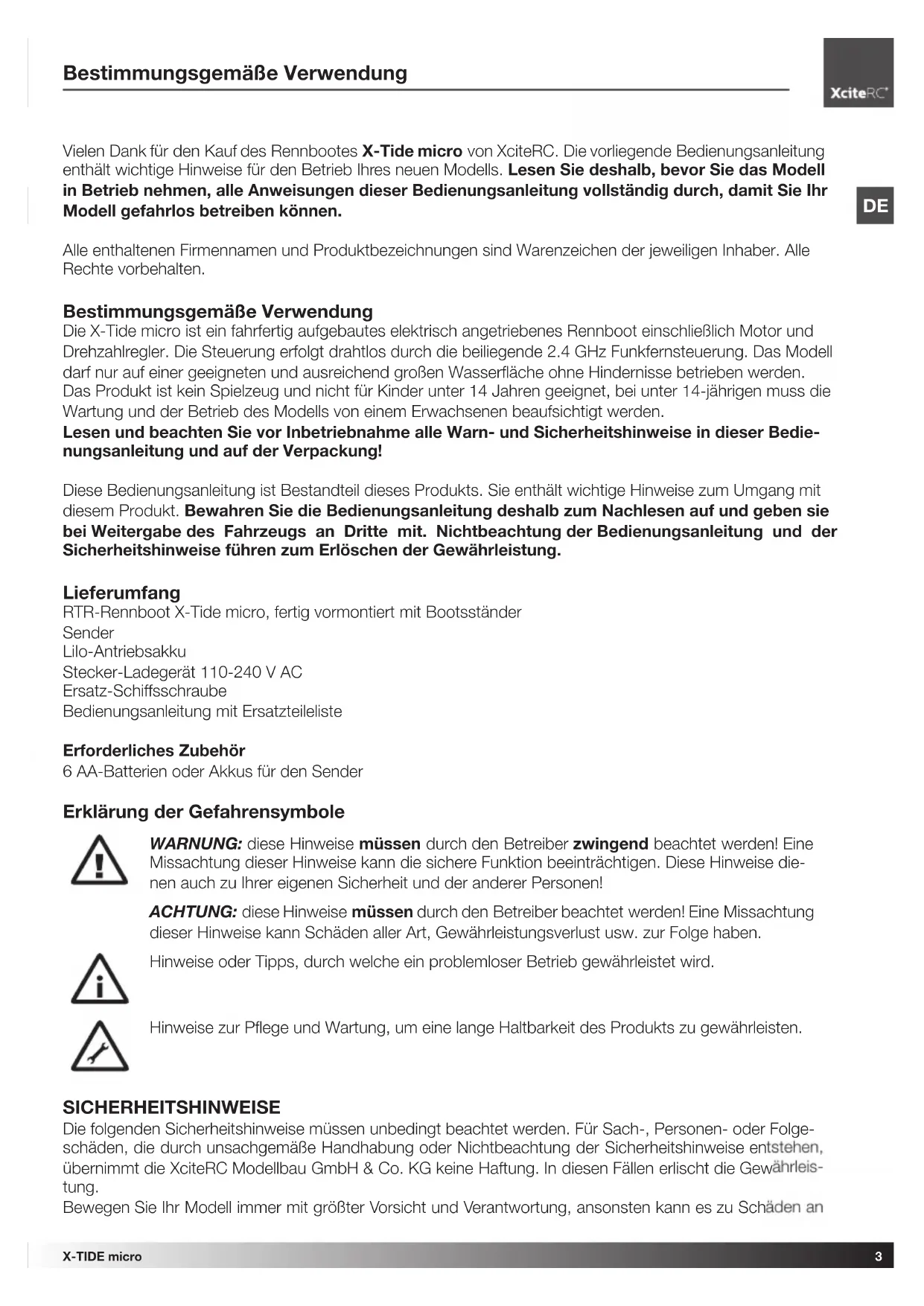

Vielen Dank für den Kauf des Rennbootes X-Tide micro von XciteRC. Die vorliegende Bedienungsanleitung enthalt wichtige Hinweise für den Betrieb Ihr's neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betriebnehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bestimmungsgemäß Verwendung

Die X-Tide micro ist ein fahrfertig aufgebautes elektrisch angetriebenes Rennboot einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Model darf nur auf einer geeigneten und ausreichend groBen Wasserflache ohne Hindernisse betrieben werden. Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

These Bedienungsanleitung ist Bestandteil deses Produkts. Sie enthalt wichtige Hinweise zum Umgang mit dem sem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

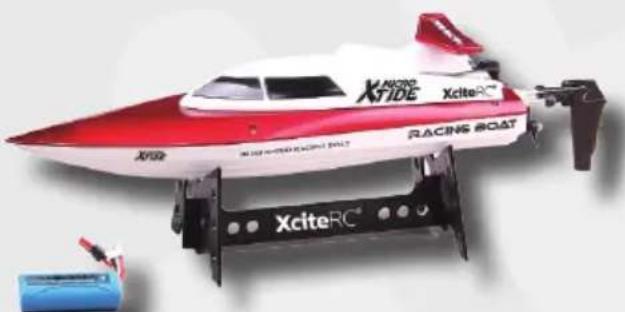

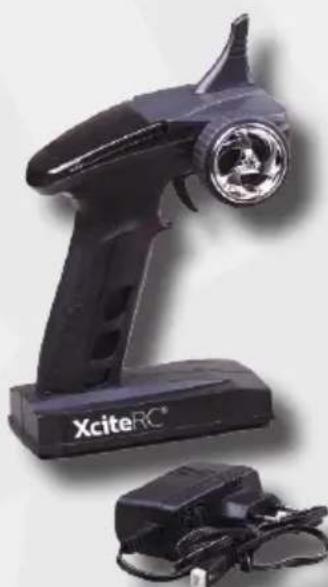

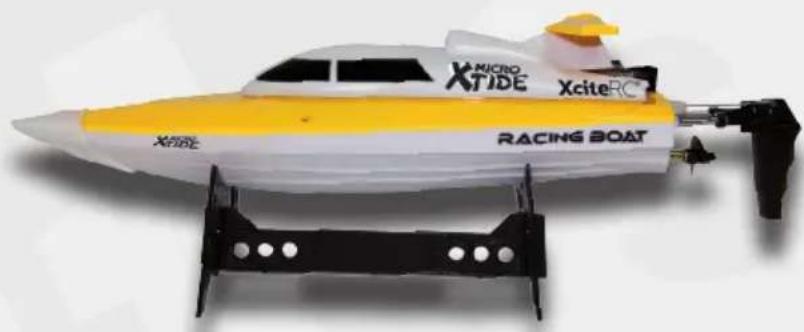

RTR-Rennboot X-Tide micro, fertig vormontiert mit Bootsständer

Sender

Lilo-Antriebsakku

Stecker-Ladegerät 110-240 V AC

Ersatz-Schiffsschraube

Bedienungsanleitung mit Ersatzteileliste

Erforderliches Zubehör

6 AA-Batterien oder Akkus für den Sender

Erklärung der Gefahrensymbole

WARNING: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise diegen auch zu ihrer eigenen Sicherheit und der anderer Personen!

ACKTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

SICHERHEITSHINWEISE

Die folgenden Sicherheitschinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitschinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.

Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an

DE

fremden Eigentum oder gar Personenschäden kommt. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

• Das Produkt enthalt keine Teile, die beim Verschlucken gesundheitliche Schäden verursachen können; sie müssen davon von Kindern unter 3 Jahren fergehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang entsprechig und machen sich mit der Reaktion auf ihre Steuerbefehle vertraut.

WARNING: Der sichere Betrieb erfordert Koncentration und schelle Reaktion. Betreiben Sie das zu below nicht, wenn Sie mude sind oder unter Alkohol- oder Medikamenteneinfluss stehen - Unfall- und die Setzungsgefahr!

WARNING: Die Steuerung these Modells erfolgt über Funksignale, die durch die Umgebung anflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren.iben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und dieiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!

• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Höhe von Funkmasten oder Hochspannungsleitungen.

• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.

WARNING: fahren Sie nur in Gewässern, in denen keine Personen oder Tiere schwinnen - Verngsagem!

WARNING: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende oder die Propeller/Rotoren gerät - Verletzungsgefahr!

• Schalten Sie immer zuerst den Sender ein, dann das Modell. BEACHTE: während des Betriebs muss den Sender immer eingeschaltet bleiben!

• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.

• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder ladenihn wieder auf.

• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jeder andere von Ihnen benutzte Zubehor (Ladegeräte, wiederaufladbare Akkupacks usw.).

WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompositionen von Kindern fern - Unfall- und Verletzungsgefahr!

• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen oder Schnee.

WARNING: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Ions!

• Kunststoff (z.B. Radaufhängungen und Karosserie) ist bei kalten Temperaturen (unter 10^ ) weniger flexibel und kann dazu leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.

WARNING: Entnahmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und

Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf. Brandgefahr!

Lagern Sie die Akkus seperat auf einer nicht brennbaren Unterlage.
Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku konnen während des Betriebs. sehr warm werden.

WARNING: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!

Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschlükt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

WARNING: Batterien/Akkus nicht groBer Hitze aussetzen oder ins Feuer werfen - Brand- bzw. Explosionsgefahr!
- WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschreiben - Brandgefahr - bzw. Explosionsgefahr!
- Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit entsprechlichem Ladestand gleichzeitig verwenden.
WARNING: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus - Brandgefahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
- WARNUNG: Versuchen Sie nie, nicht wiederauffladbare Batterien an einem Ladegerät aufzuladen - Brandgefahr- bzw. Explosionsgefahr!
- Entnahmen Sie die Akkus zum Laden aus dem Gerät.
- WARNUNG: Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brandgefahr!
- Verbrauchte Batterien sofort aus den Geräten entnehmer.
BEACHTE: NiMH-Akkus mussen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach geladen werden, da es ansonsten bedingt durch die typenspezifische Selfentladung zur Tiefentladung und somit Zerstörung der Akkus kommt kann! Verwenden Sie deshalb nach Möglichkeit sogenanne RTU-Akkus, die durch eine sehr geringe Selfentladung wartungsarm sind.
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku länger Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, darauf wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

Das Fernsteuersystem

Im Folgenden besteht Sie einen Überblick über das Fernsteuersystem der X-Tide micro und über seine verschiedene Funktionen und Einstellungen. Vor der ersten Fahrt sollen Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

• Stellen Sie sicher, dass der Sender ausgeschaltet ist - EIN/AUS-Schalter in unterer Position.

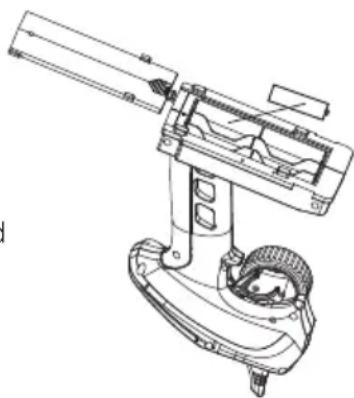

• Nun öffnen Sie den Akkufachdeckel auf der Unterseite des Senders und legen Sie sechs AA-Batterien (oder Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!
• Akkufachdeckel wieder schlieben, dann Sender einschalten - EIN/AUS-Schalter nach oben schieren.

DE

• Beide LED's müssen leuchten. ACHTUNG: blinkt die rote POWER-LED oder leuchtet gar nicht mehr, damit das Modell nicht mehr bewegt werden - Verlust der Steuerkontrolle! Senderbatterien sofort wechseln.

WARNING: Achten Sie auch während des Betriebs auf die rote POWER-LED. Beginn't die POWED schnell zu blinken, Fahrbetrieb sofort einstellen, Modell ausschalten und Senderbatterien wech-Verlust der Steuerkontrolle!

WICHTIGER HINWEIS: Die Sicherheitsschaltung der X-Tide micro verhindert ein Anlaufen Motors, solange sich das Boot nicht im Wasser befindet. Wundern Sie sich daher nicht, das Boot „im trockenen“ nicht auf die Fernsteuerung reagiert! Sobald es im Wasser ist, die Fernsteueranlage aktiviert und das Bootlässt sich wie gewünscht steuern.

BEACHTE: Die maximale Reichweite des Fernsteuersystem beträgt ca. 100 m, fahren Sie auf kei-Fall weiter weg! Kommt das Boot außer Reichweite, wird die Failsafe-Funktion aktiviert und der Motor Bootes ausgeschelt. Gehen Sie, wenn möglich, dem Boot am Ufer entgegen, bis Sie es wiederbern können.

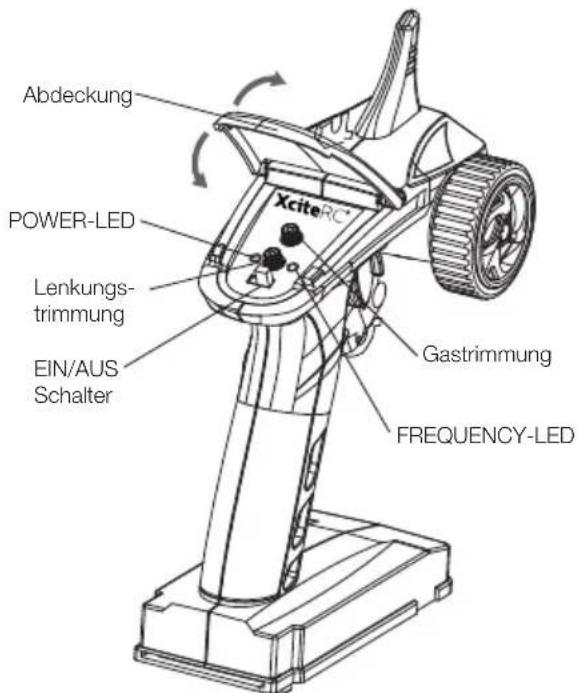

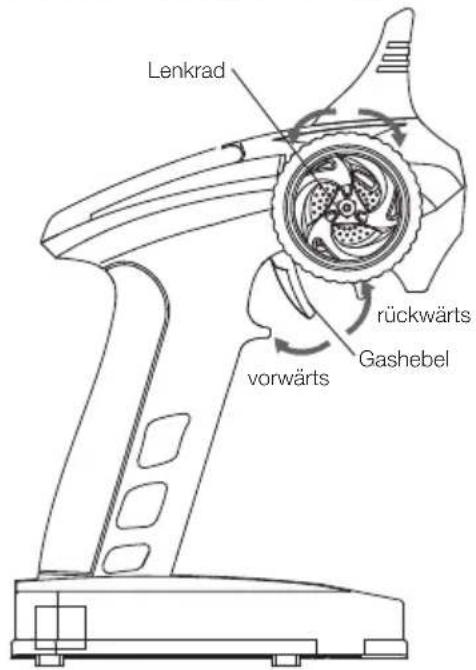

Fernsteuerung (Sender)

1. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein
2. Lenkrad: zur Richtungssteuerung rechts oder links
3. Lenkungstrimmung: stellen den Geradeausfahr t ein
4. Gashebel: Steuert die Geschwindigkeit des Modells
5. Gastrimmung: zur Einstellung der Neutralstellung des Fahrtenreglers (immer in Mittelstellung belassen!)
6. POWER-LED: zeit die Batteriespannung an
7. FREQUENCY-LED: zeigt an, ob der Sender betriebsbereit ist

Akku aufladen

WARNING: Lesen Sie zuvor alle Sicherheitshinweise, die den Umgang mit wiederaufladbaren Akkus betreffen, durch. Das Aufladen darf nur mit dem beiliegenden Ladegerät auf einer feuerfesten Unterlande und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brand- bzw. Explosionsgefahr!

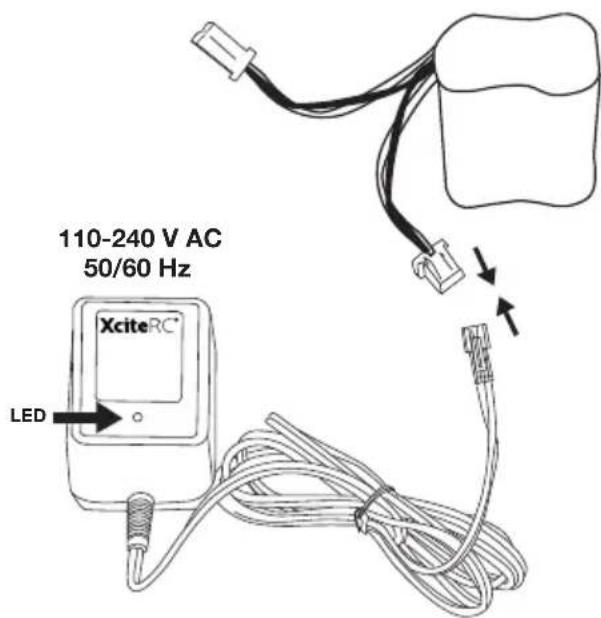

• Stecken Sie das Ladegerät in eine geeignete Netzsteckdose 110-240 V AC 50/60Hz. Beide LED's des Ladegerats leuchten.
  Schlieben Sie den Akku über das 3-polige Balancerkabel am Ladegerat an (siehe Abb.).
  WARNING: das Ladekabel ist verpolungssicher, achten Sie auf die beiden Führungsleisten im Steckergehause. Der Stecker muss relativ leicht einrasten, wenden Sie keine Gewalt an - Brand- bzw.

Explosionsgefahr!

• Während des Ladevorgangs Goes die grüne LED am Ladegerät aus. Ein vollständig entladener Akku benötigt ca. 3.5 Stunden, bis er vollgeladen ist - die grüne LED leuchtet wieder.
• Stecken Sie den Akku vom Lader ab.
• Ziehen Sie das Ladegerät von der Steckdose ab, wenn Sie es nicht mehr benötigen.

Die Fahrzeit der X-Tide micro beträgt ca. 7-10 Minuten.

DE

BINDEN:

Der 2.4 GHz Empfänger der X-Tide micro muss einmalig mit einem passenden Sender „verbunden“ werden, das sogenannte „binding". Somit ist sichergestellt, dass dieser Empfänger eine Verbindung nur mit diesen Sender aufbaut und das Modell störungsfrei betrieben werden kann. Diese Vorgang kann jederzeit wiederholt werden.
Sender und Empfänger der X-Tide micro sind bereits betriebsbereit gebunden, so dass Siesofar losfliegen konnen. Sollte eine erneute Binding notwendig werden (z.B. nach einem Senderwechsel), gehen Sie wie folgt vor:
- Vergewissern Sie sich, dass kein weiteres 2.4 GHz Netz (z.B. WLAN oder anderer Sender) in unmittelbarer Höhe sendet.
- Der Abstand Sender - X-Tide micro sollte maximal einen Meter betragen.
Beache: die X-Tide micro muss sich im Wasser befinden, damit die Fernsteueranlage aktiviert wird!
- Sender einschalten. Die grüne FREQUENCY-LED blinkt für ca. 5 Sekunden. Wahrend dieser 5 Sekunden das Boot einschalten. Leuchtet die LED wieder dauerhaft grün, der Sender ist nun an die X-Tide microgebunden.
- Lässt sich das Boot danach nicht steuern, wiederholen Sie den Vorgang.

Inbetriebnahme

Vor dem Start überprüfen:

• Stecken Sie den beiliegenden Weichgummischutz auf die Bootsspitze. Achten Sie auf den kurzen Stift, dieser muss im vorgesehen Loch auf der Rumpfunterseite einrasten. Dies ist vor allem dann sinnvoll, wenn Sie mit mehreren Booten gleichzeitig oder z.B. im Swimmingpool fahren, um nichts zu beschädigen.
  BEACHTE: die X-Tide micro benötigt bedingt durch ihre geringe große eine ruhige Wasseroberfläche.fahren Sie nicht bei starkem Wellengang!
  WARNING: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Fahrakku starten - Verlust der Steuerkontrolle!
• Überprüfen Sie alle Teile der X-Tide micro auf Beschädigungen sowie Schmutz. Tauschen Sie beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Fahreigenschaften verschlechtern kann.
• Sender einschalten. Die rote POWER-LED muss leuchten und die grüne FREQUENCY LED blinken. Warnten Sie kurz, bis die FREQUENCY LED dauerhaft leuchtet und stecken dann den Fahrakku im Boot an.

DE

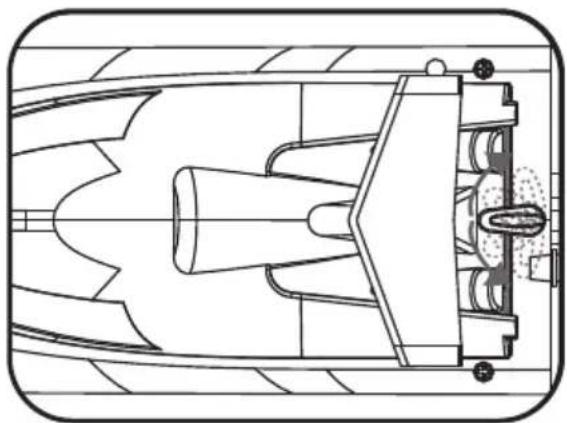

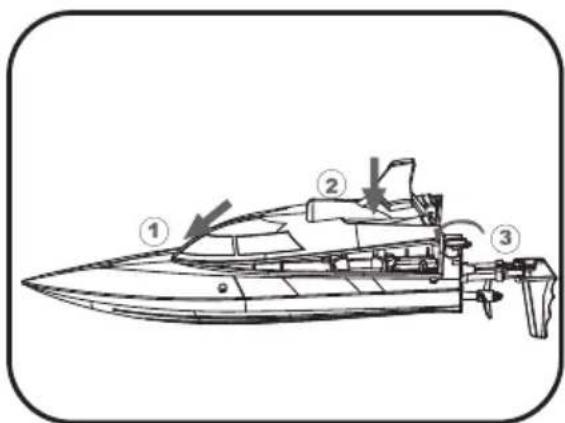

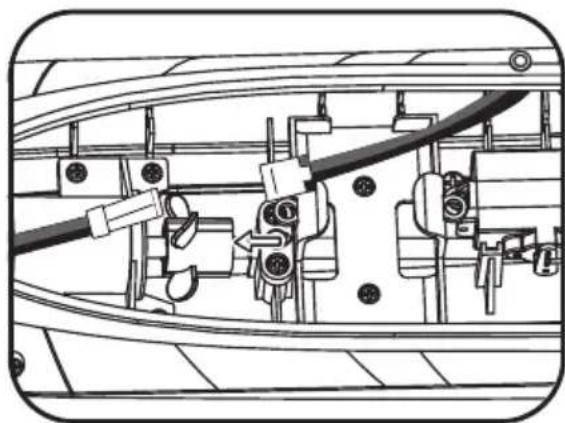

Verriegelung durch Drehen lösen und Rumpfoberteil an der Hinterseite anheiten und nach oben abnehmer.

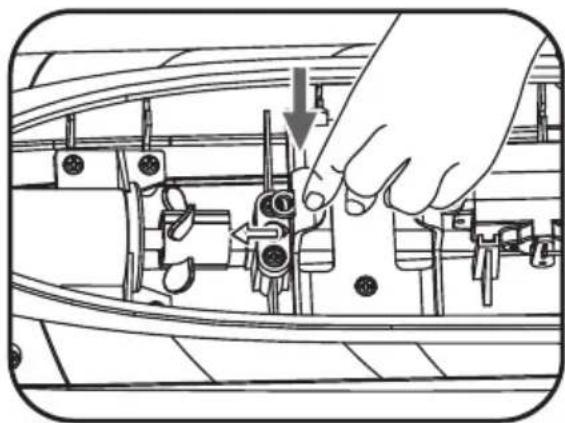

Akku einstecken. Das Stecksystem ist verpolungssicher, keine Gewalt anwenden. Der Stecker muss leicht einrasten.

Lilo-Akku in die Akkuhalterung einlagen.

WARNING: Nur mit vollständig geladenem Fahrakku starten - Verlust der Steuerkontrolle!

Rumpfoberteil mit der Nase an der Vorder-seite am Rumpf einhängen (1), dann Hinter-seite herunterrücken (2) und mit der Verriegelung (3) sichern.

WICHTIGER HINWEIS: Die Sicherheitsschaltung der X-Tide micro verhindert ein Anlaufend des Motors, solange sich das Boot nicht im Wasser befindet. Wundern Sie sich daher nicht, dass das Boot „im trockenen“ nicht auf die Fernsteuerung reagiert! Sobald es im Wasser ist, wird die Fernsteueranlage aktiviert und das Boot lasst sich wie gewünscht steuern.
- Überprüfen Sie die Motor- und Servofunktionen.
- Geht der Fahrakku zur Neige, wird die Motordrehzahl gesenkt und das Boot fahrtd deutlich langsamer. Steuern Sie sofort das Ufer an, um nicht im See liegenzubleiben. Laden Sie den Fahrakku wieder auf.

RC-Funktionen

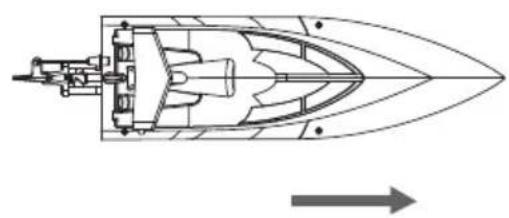

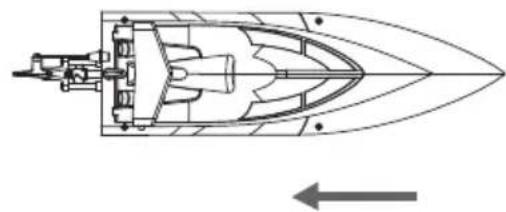

Vorwärts - Rückwärts

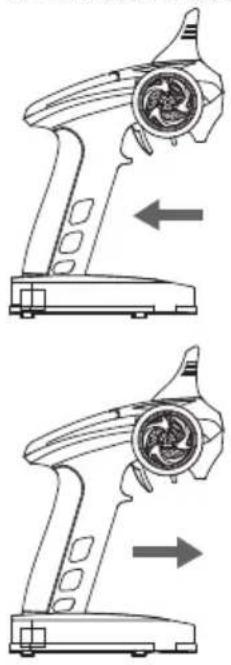

Ziehen Sie den Gashebel zu sich heran, das Boot fahr vtvorwerts. Bewegen Sie den Gashebel nach vorne, um ruckwerts zu fahren.

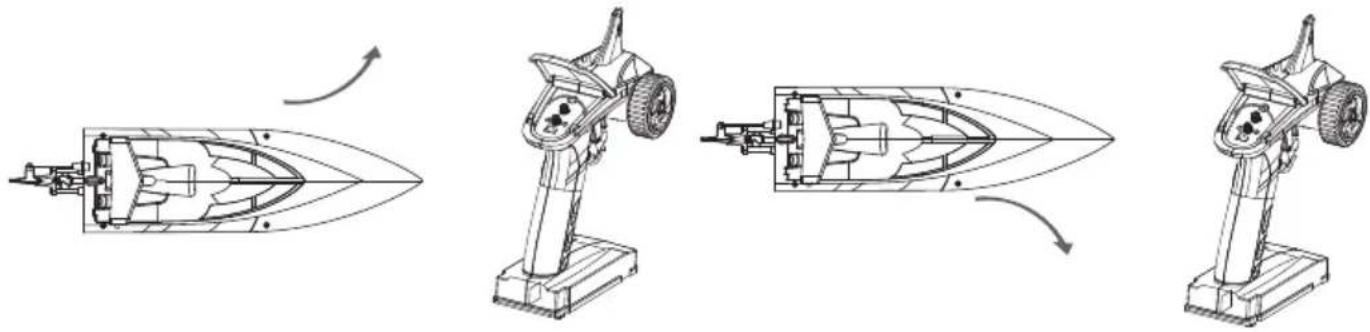

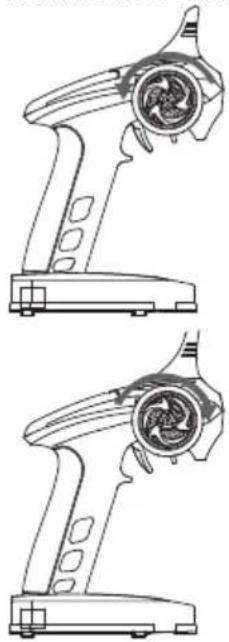

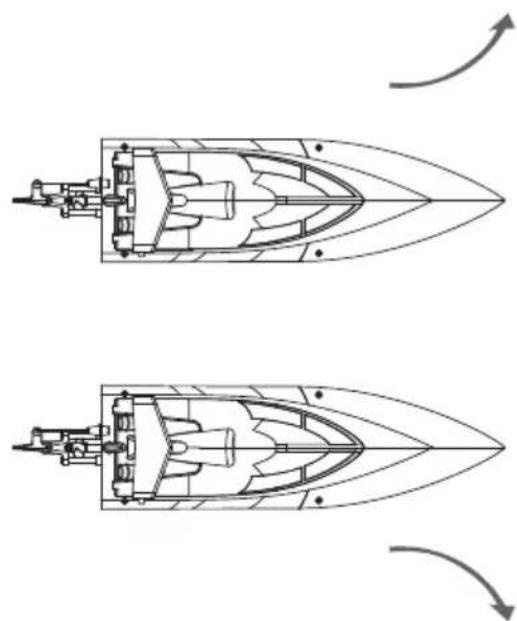

Links - Rechts

Drehen Sie das Lenkrad nach links, das Boot fahrnt nach links. Bewegen Sie das Lenkrad nach rechts, um nach rechts zu fahren.

Trimmen

Lenkung

Fahrtdas Boot nicht genau geradeaus - sondernzieht in eine Richtung - obwohl das Lenkrad in Mittelposition verbleibt, kann dies mit dem Trimmrad TURN FINE TUNE oberhalb des EIN/AUS-Schalters unter der Senderabdeckung ausgegliedchen werden. Fahrt das Boot nach links, drehen Sie das Trimmrad so lange nach rechts, bis das Boot genau geradeaus fahr. Fahrt das Boot nach rechts, drehen Sie das Trimmrad so lange nach links, bis das Boot genau geradeaus fahr.

DE

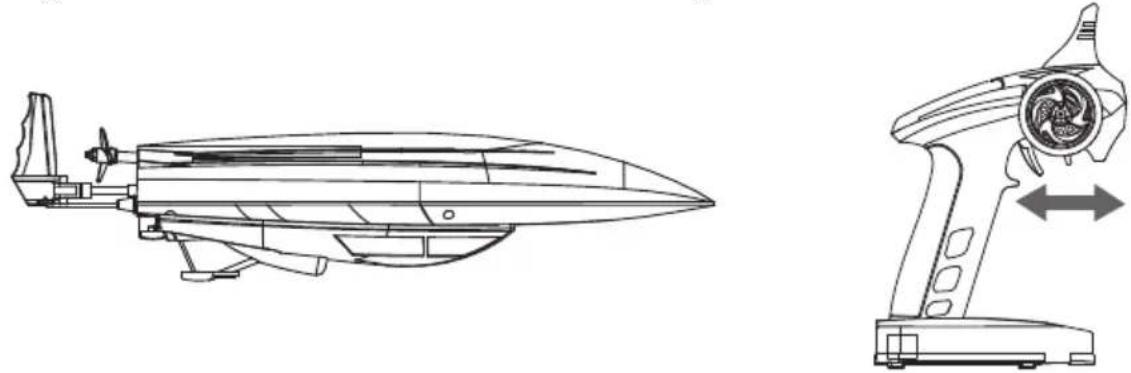

Motor

Ist der Gashebel in Neutralposition,arf sich der Antriebsmotor nicht drehen. Ist das noch der Fall, kann mit dem obersten Trimmrad THROTTLE TRIM Abhilfe geschaffen werden. Drehen Sie das Trimmrad solange, bis der Motor stehenbleibt.

Bei größeren Wellen kann es passieren, dass das Boot kentert und kieloben auf dem Wasser liegt. Das ist aber kein Grund, in Hektik zu verfallen, das Boot ist wasserdicht und kann nicht untergeben. Um es zu beringen, können Sie entweder warten, bis das Boot durch den Wellengang von alleine an das Ufer treibt. Oder Sie geben weiterhin Gas, die Schiffschraube wirkt dann wie der Propeller eines Flugzeugs und treibt das Boot langsam voran. Mit Hilfe des Ruders kann auch leicht gesteuert werden.

WARNING: entnehmen Sie nach der Fahrt immer die Batterien/Akkus aus Sender und Modell -

Brandgefahr!

WARNING: der Motor der X-Tide micro wird während des Betriebs sehr warm. Lassen Sieihn vor

dem{nachsten Start mindestens 20 Minuten abkühlen, umihn nicht zu beschädigen - Brandgefahr!

Wartung

Damit Sie lange Freude an Ihr Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleib zu minimieren.

Die X-Tide micro ist weltgehend wasserdicht, trotzdem kann es vorkommen, dass sich ein paar Tropfen Wasser in das Boot verirren. Kontrollieren Sie davon jeder Fahrt, ob sich Wasser im Rumpf gesammelt hat und trocknenihn ggf. mit einem Tuch ab.
- Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten gehen dies mit Druckluft oder einem weichen Pinse. Für starke Verschmutzungen kann auch ein härterer Pinse oder eine Zahnbürste benutzt werden.
- Zur Reinigung der Karosserie/Rumpf)duren keine chemischen Reiniger wie z.B. Verdunnung verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnackiger Schmutz kann mit Spuliwasser entfernt werden
- Kontrollieren Sie den festen Sitz aller Schraubverbindungen undziehen Sie gegebenenfalls nach.
- Überprüfen Sie bereits alle Steckverbindungen, Kabel und Antriebskakus /-batterien auf Beschädigungen.

• WARMUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind�始 zu entsorgen - Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedie-nungsanleitung.

• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.

WARNING: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-Brandgefahr!

Fehlersuche

Fehler Mögliche Ursachen Lösung
Sender funktioniert nicht Keine Batterien	eingelegtPolarität der Batterien vertauschtEIN/AUS-Schalter in StellungAUS	6 x AA-Batterien in den Sender einlagenKorrekte Polarität der eingeleg-ten Batterien überprüfen und ggf. korrigierenSender einschalten
POWER-LED des Senders blinkt Batterien fast leer Neue Batterien einlagen
X-Tide micro ohne Reaktion auf den Sender	Sender funktioniert nichtFahrakku fast leerMotor defektBoot nicht im WasserSender und Empfänger nicht ge-bunden	Siehe Abschnitt „Sender faktio-niert nicht“Fahrakku nach Anleitung aufla-denMotor tauschenSicherheitsfunktion aktiv, Boot ins Wasser setzenSender und Empfänger binden, siehe Kapitel „BINDEN“
X-Tide micro gerät außer Kontrolle oder bleibt einfach stehen	Sendersignal abgeschirmtModell außerhalb der Maximal-reichweiteSchiffsschraube defekt	Standort wechseln, es dürfen keine Hindernisse zwischen Sender und Boot seinMax. Reichweite (ca. 100 m) be-achtenSchiffsschraube gegen einen neuen tauschen
Fahrzeit sehr kurz (Boot hat keine Leistung)	Fahrakku nicht voll aufgeladenMotor verschlissen/defektSchiffsschraube verschmutzt,z.B. durch WasserplanzenSchiffsschraube verschlissen/defekt	Fahrakku nach Anleitung aufla-denMotor tauschenSchiffsschraube reinigenSchiffsschraube gegen einen neuen tauschen

DE

Reparaturen, Ersatzteile

Normaler Verschleib und defekte Teile, die von einem Unfall herrhren, sind von der Gewährleistung ausgeschlossen. Dazu zahlen insbesondere:

Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnrader, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: beschädigte oder gebrochene Schiffssschrauben, abgerissene Decksaufbauten Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an ihren Fachhändler oder an uns zurück und wir werden Ohnen Ersatz liefern.

Fur den EUROCOPTER sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlussen, konnen Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben.

In Problemfällen oder bei Fragen wenden Sie sichitte an ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Ersatzteile für die X-Tide micro können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de/ unter Best.-Nr.: 40002000 beziehen.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass these getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung möglichst werden.

DE

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in ihrer Höhe abzugegeben.itte erkundigen Sie sich bei ihrer Stadt oder Gemeinde uber die zur Verfugung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen.

Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt halten werden und bei der entspruchenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder ihre Gesundheit schädigen konnen. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.

Sie konnen die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

oder in unmittelbarer Höhe (z.B. im Handel oder in communalen Sammelstellen) unentgeltlich zusückgegeben. Die Abgabe in Verkaufsstellen ist damit auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.

These durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmull entsorgen dürfen.

Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

• Cd = Cadmium
• Pb = B lei
• Hg = Quecksilber
• Li = Lithium

EN

Summary

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

Schiffschraube 2-Blatt X-Tide micro

Propeller 2-blade X-Tide micro

Hélice 2-pales X-Tide micro

61500002

Motor XciteRC 300n

Motor XciteRC 300n

Motor XciteRC 300n

40002002

Welle X-Tide micro

Ruderanlage X-Tide micro

Rudder X-Tide micro

Gouvernail X-Tide micro

40002005

Rumpfabdeckung und Anbauteile

Netzladegerat LiI0 2S XH

Charger LiO 2S XH

Chargeur Lilo 2S XH

50100002

XRC2n 2.4 GHz Sender 2-Kanal

XRC2n 2.4 GHz Transmitter 2-CH

DE Die XciteRC Modellbau GmbH & Co. KG erklart hiermit, dass these Product den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht.

Die ausfuhrliche Konformitätserklärag und den Sie im Internet unter www.xciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklärag oder per E-Mail: [e-mail].

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de
