BEDIENUNGSANLEITUNG EHI 12429 E AMICA

• SEHR GEEHRTER KUNDE, Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler. Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden. Achtung! Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung ver- traut gemacht haben. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einuss auf die Funktionsweise des Geräts haben.3 INHALTSVERZEICHNIS Sicherheitshinweise p. 4
• Bedienelemente p. 7
• Ihr Herd stellt sich vor p. 8
• Installation p. 9
• Bedienung p. 13
• Backen und Braten – Praktische Hinweise p. 26
• Allgemeine Pegehinweise p. 32
• Wenn’s mal ein Problem gibt p. 36

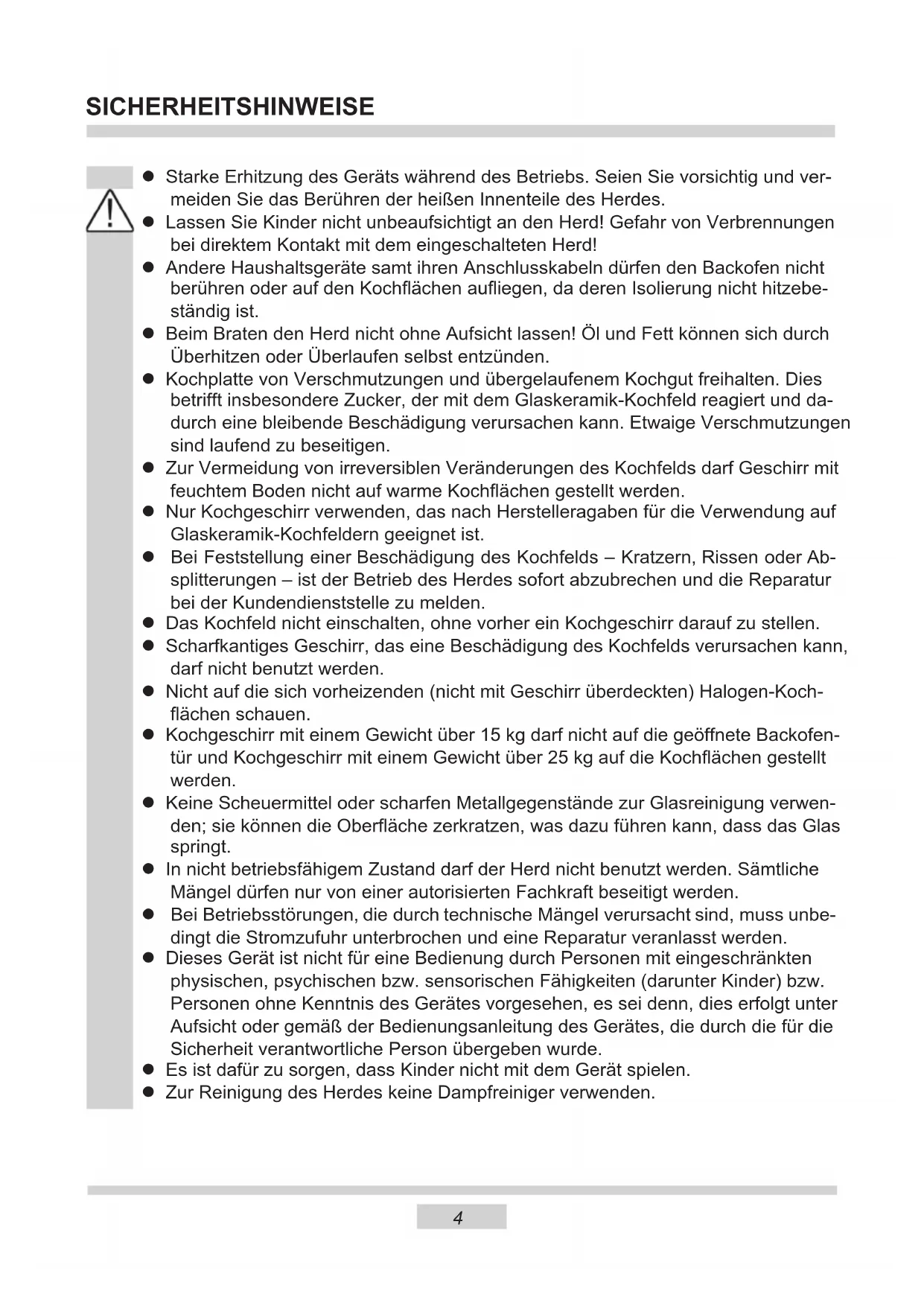

• Technische Daten SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und ver- meiden Sie das Berühren der heißen Innenteile des Herdes. Lassen Sie Kinder nicht unbeaufsichtigt an den Herd! Gefahr von Verbrennungen bei direktem Kontakt mit dem eingeschalteten Herd! Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochächen auiegen, da deren Isolierung nicht hitzebe- ständig ist. Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden. Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betrifft insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und da- durch eine bleibende Beschädigung verursachen kann. Etwaige Verschmutzungen sind laufend zu beseitigen. Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit feuchtem Boden nicht auf warme Kochächen gestellt werden. Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glaskeramik-Kochfeldern geeignet ist. Bei Feststellung einer Beschädigung des Kochfelds – Kratzern, Rissen oder Ab- splitterungen – ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienststelle zu melden. Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen. Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursachen kann, darf nicht benutzt werden. Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Koch- ächen schauen. Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofen- tür und Kochgeschirr mit einem Gewicht über 25 kg auf die Kochächen gestellt werden. Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwen- den; sie können die Oberäche zerkratzen, was dazu führen kann, dass das Glas springt. In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden. Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbe- dingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden. Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde. Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. Zur Reinigung des Herdes keine Dampfreiniger verwenden.5 Wer Energie verantwort- lich verbraucht, der schont nicht nur die Haushaltskas- se, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektro- energie! Folgendes können Sie tun: Das richtige Kochgeschirr benutzen. Töpfe mit achem und dickem Boden sparen bis zu 1/3 an Strom. Deckel nicht verges- sen, sonst ist der Stromverbrauch 4-mal so hoch! Kochgeschirr auf die Kochäche ab- stimmen. Das Kochgeschirr sollte nie kleiner als die Kochäche sein. Kochächen und Topfböden stets sau- ber halten. Verschmutzungen stören die Wärmeübertra- gung – sind sie erst einmal stark eingebrannt, ist die Reinigung oft nur noch mit umweltbe- lastenden Mitteln möglich. Unnötiges „Topfgucken” vermeiden. Auch die Backofentür nicht unnötig oft öff- nen. Rechtzeitig herunterschalten und Rest- wärme nutzen. Bei langen Garzeiten 5-10 Minuten vor Ende der Garzeit ausschalten. Sie sparen bis zu 20% an Strom. Backofen nur bei größeren Mengen einsetzen. Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd ga- ren. UNSERE ENERGIESPARTIPPS Nachwärme des Backofens nutzen. Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten. Wichtig!Bei Betrieb mit Zeitschalt- uhr entsprechend kürzere Garzeiten einstellen. Backofentür gut geschlossen halten. Durch Verschmutzungen an den Türdich- tungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen! Herd nicht direkt neben Kühl- oder Ge- frieranlagen einbauen. Deren Stromverbrauch steigt dadurch un- nötig.6 AUSPACKEN Für den Transport haben wir das Gerät durch die Verpak- kung gegen Beschädigung gesichert. Nach dem Aus- packen entsorgen Sie bitte umweltfreundlich die Verpak- kungsteile. Alle Verpackungsmaterialien sind umweltver- träglich, hundertprozentig wieder zu verwer- ten und wurden mit einem entsprechenden Symbol gekennzeichnet. Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten. AUSSerBeTrieBNAhMe Nach Beendigung der Benut- zung des Geräts darf es nicht zusammen mit dem gewöhnli- chen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzuge- ben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert. Die bei der Herstellung dieses Geräts ein- gesetzten Materialien sind ihrer Kennzeich- nung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Bei- trag zum Umweltschutz. Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.7 MENU p. 374

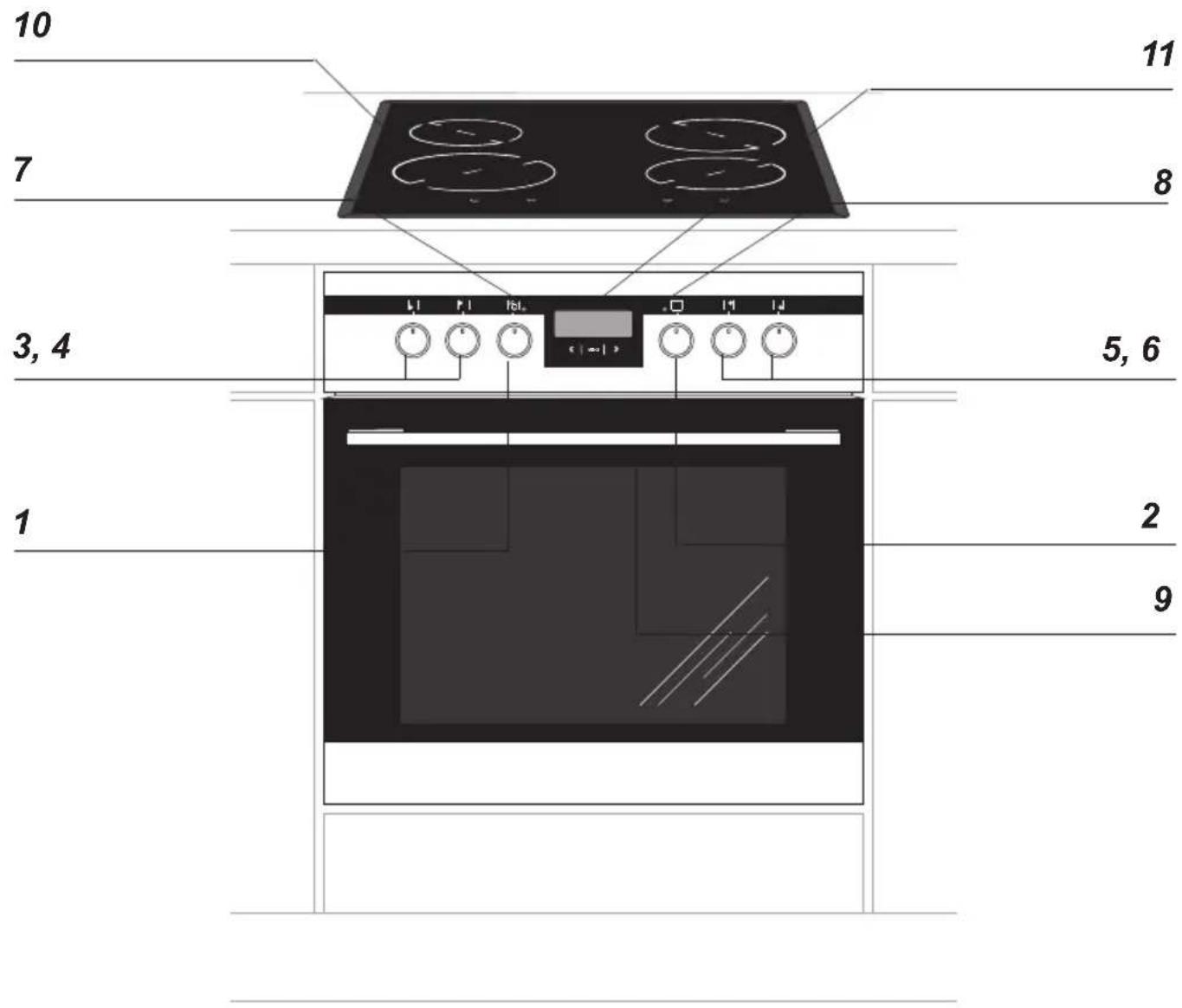

1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochächen 7 Kontrollleuchte (Heizunganzeige) 8 Kontrollleuchte (Betriebsanzige) 9 Türgriff 10 Glaskeramik-Kochfeld 11 Zeit schaltuhr

Ausstattung des Herdes – Zusammenstellung: Backblech* Grillrost (Gitterrost) Bratblech *vorhanden nur bei einigen Modellen Teleskop- schienen* Backblech- träger*9 INSTALLATION

2 - beidseitiges Klebeband

Der richtige Einbauort ● Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Auf- stellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. ● Der Herd entspricht der Wärmeschutzklasse Y, d.h. er darf nur auf einer Seite neben hö- heren Küchenmöbeln oder Wänden eingebaut werden. Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100°C). Ist das nicht der Fall, so kann dies eine Verformung der Belagäche oder deren Ablösung verursachen. ● Abzughauben sind gemäß den Anweisungen aus den ihnen beigefügten Bedienungsan- leitungen einzubauen. Einbau von Glaskeramik-Kochfeldern ohne Rahmen, Kleben: ● Entsprechende Stelle (Öffnung) im Möbelblatt gemäß den Abmessungen der Aufstellungs- zeichnung vorbereiten ● Zwischen dem Gerätegehäuseboden und dem Möbelfach ist ein Abstand von mindestens 80 mm sicherzustellen ● Gerät entsprechend dem beigelegten Schaltbild mittels Kabel elektrisch anschließen ● Der Querschnitt des Anschlußkabels ist entsprechend der Geräteleistung anzuwählen (diese Tätigkeit sollte von einem berechtigten Elektriker durchgeführt werden) ● Das Papier, das das doppelseitige Klebeband schützt, das einseitig am Geräterand ange- klebt ist, entfernen ● Staub vom Möbelblatt entfernen, Gerät in die Blattöffnung einlegen und zum Möbelblatt stark drücken.

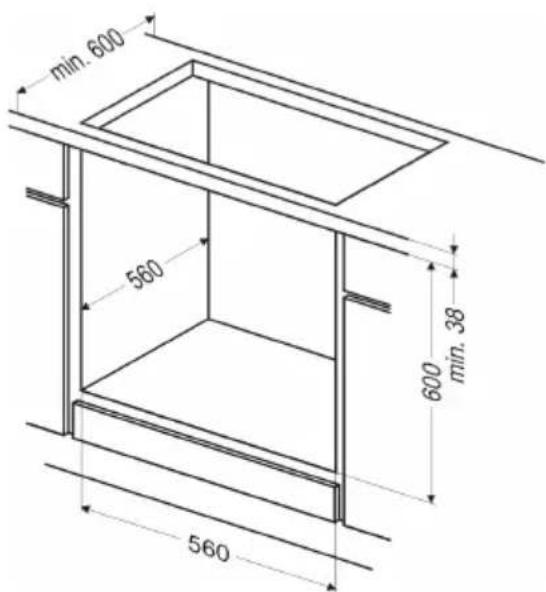

INSTALLATION Abb. A Abb. B Achtung! Der Einbau muss bei abgeschalteter Strom- versorgung durchgeführt werden. Abb. C Einbau des Backofens: Öffnung im Umbauschrank für den Ein- bau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten (Abb. A), bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschlie- ßen, den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen. Abb. B), unbedingt die Nullungsleitung des Koch- felds (gelb-grün) an die in der Nähe der Anschlussdose platzierte Nullklemme des Backofens (Bezeichnung ) anschlie- ßen, den Backofen vollständig in den Umbau- schrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stel- len in dieser Position sichern. (Abb.C).11 INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Elektrischer Anschluss Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt. Die Nennspannung der Heizelemente be- trägt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der An- schlussleiste gemäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen. Anschlussdose öffnen: Zum Entriegeln Schraubendreher ansetzen (1) und gering- fügig nach unten bewegen (2). Die Anschlussleitung ist in der Entlastungs- einrichtung zu befestigen. Achtung! Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneten An- schlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betra- gen. Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen.

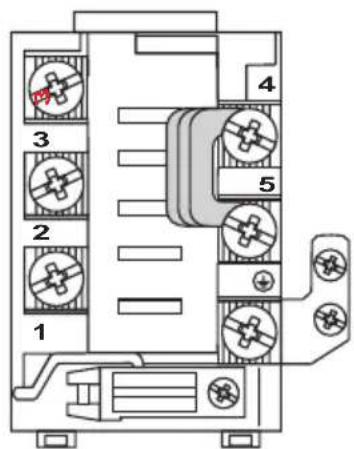

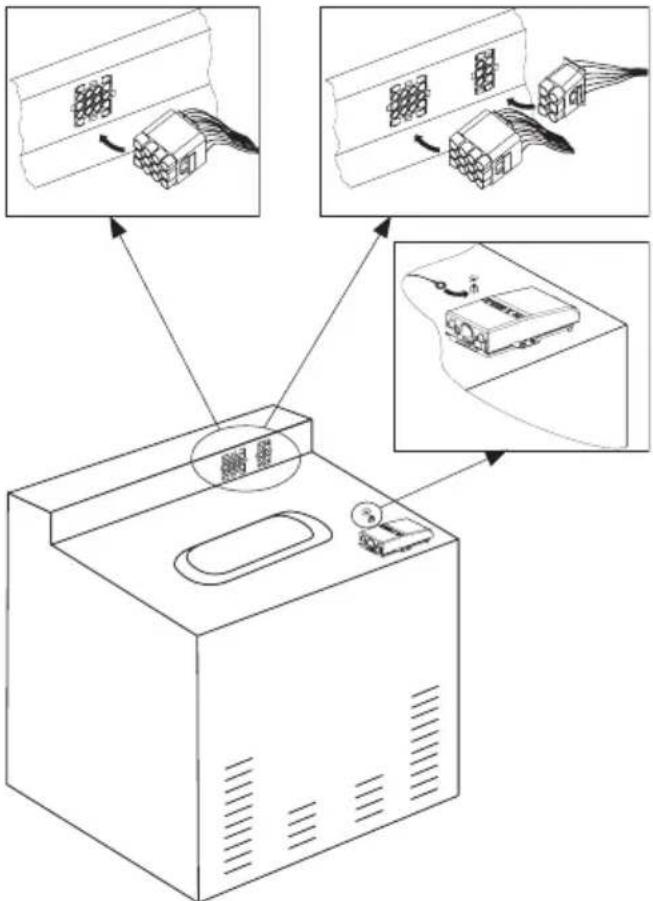

Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden. Empfohlene Art der Anschluss- leitung Bei 230V Netz Einphasenanschluss mit Be- trieb snull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf Bei 400/230 Netz Zweiphasenanschluss mit Be trieb snull. Brücken verbinden Klemmen 2-3 so wie 4-5. Schutzleiter auf Bei 400/230V Netz Dreiphasenanschluss mit Be trieb snull. Brücken verbinden 4-5. Phasen re ihen fol ge nach 1-2-3. Null auf 4-5, Schut- zle iter auf

INSTALLATION13 BEDIENUNG Wichtig! Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reinigen. Wichtig! Bei Backöfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „0.00”. Aktuelle Uhrzeit auf der Zeitschalt- uhr einstellen. Ohne die Einstel- lung der aktuellen Uhrzeit läßt sich der Backofen nicht betreiben. Wichtig! Der elektronische Programmschalter Ts ist mit Sensoren ausgestattet, die durch Berühren der gekennzeichne- ten Oberäche mit den Fingern be- dient werden. Jede Umsteuerung eines Sensors wird durch ein akustisches Signal bestätigt. Die Oberäche der Sensoren muss sauber gehalten werden. Vor dem ersten Einschalten des Bac- kofens Vorhandene Verpackungsteile entfernen, den Backofen-Innenraum von Konservie- rungsmitteln reinigen, Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, Raumlüftung einschalten oder ein Fenster öffnen, Den Regler leicht drücken und nach rechts auf oder drehen (siehe Kapitel: Funktionsweise des Programmierers und die Backofen-Steuerung), Backoffen (bei 250°C circa30 Minuten lang) aufheizen, Verschmutzungen ent- fernen und genau reinigen. Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:

1. den Regler leicht eindrücken und loslas-

2. auf die gewünschte Funktion drehen. Die

Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander fol- genden Funktionen des Backofens.

BEDIENUNG Elektronische schaltuhr A - Anzeigefeld -Kennzeichnung von Betriebsfunktionen

1 - Anwahltaste für Betriebsfunktionen

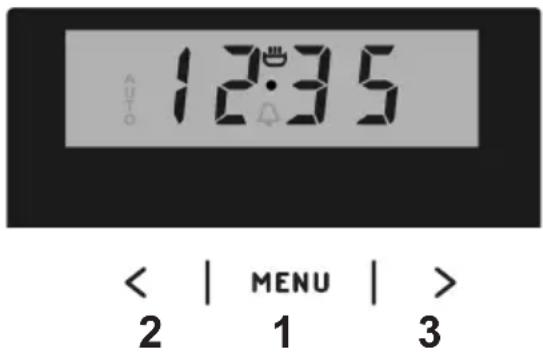

Beim Netzanschluss oder bei er neu tem Ein schal ten nach vorherigem Netzspan- nungsausfall wird an der An zei ge Uhr 0.00 angezeigt. Uhrzeit einstellen Sensor 1 drücken und solange gedrückt hal ten; in der An zei ge er scheint dann . Uhrzeit mit den Sensoren 2 und 3 ein- stel len. Nach Ablauf von ca. 7 sek. nach Uhrzeitein- stellung werden die neuen Daten ge spei- chert. Achtung! Ohne eingestellte Uhrzeit ist die Backofenfunktion unmöglich. Zeitdauer ist im Bereich von 1 Minute bis 23 Stun den und 59 Minuten. Um den Timer ein zu stel len, sind folgende Tä tig kei ten durch- zu füh ren: Sensor 1 drücken und solange ge drückt hal ten; in der Anzeige er scheint dann , Timer Nach Ablauf der eingestellten Zeitdauer wird ein Schallsignal ausgelöst und die Betriebs- funktion fängt wieder an zu blinken. Sensoren 1, 2 oder 3 drücken, um das Schallsignal abzustellen; dann erlischt die Betriebsfunktion und in der Anzeige wird die Uhrzeit angezeigt. Zeitdauer am Timer mit den Sensoren 3 und 2 ein stel len. Die eingestellte Zeit dau er ist an der An zei ge zu sehen und die Betriebs- funktion leuchtet. Achtung! Wenn das Schallsignal nicht manuell ab ge- stellt worden ist, wird es au to ma tisch nach Ablauf von ca. 7 Minuten au to ma tisch ab- ge schal tet.

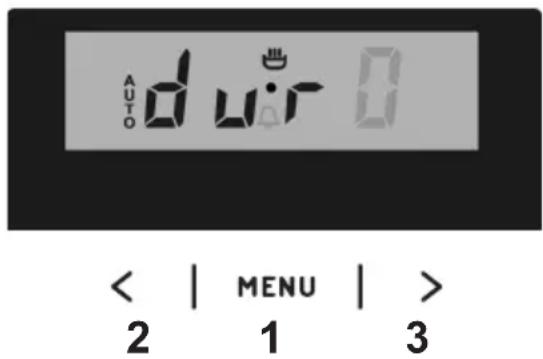

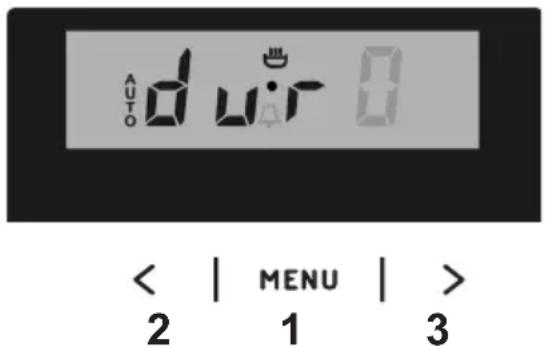

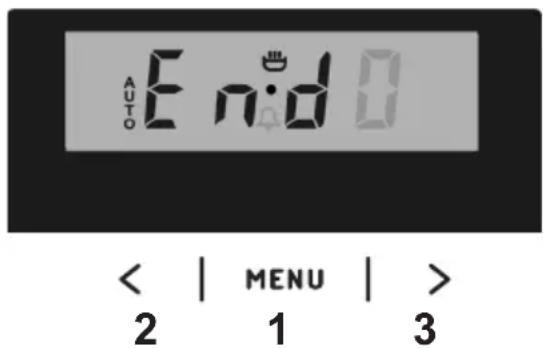

BEDIENUNG Wenn der Backofen in einem vor ge ge be nen Zeitpunkt abgeschaltet werden soll, sind fol- gen de Tätigkeiten durch zu füh ren: Knebelgriffe der Backofenfunktionen und der Temperatur in die ge wünsch ten Po si tio- nen bringen, bei denen der Backofen be trie- ben werden soll, Sensor 1 solange gedrückt halten, bis der Anzeige erscheint dann: Halbautomatischer betrieb Nach Ablauf der eingestellten Zeitdauer wird der Backofen automatisch ab ge schal tet, es er tönt ein Schallsignal und die Betriebsfunk- tion AUTO beginnt zu blinken; Knebelgriffe der Backofenfunktionen und der Temperatur in die Abschaltposition brin gen, Sensor 1, 2 oder 3 drücken, um das Schallsignal abzustellen; die Betriebsfunktion er lischt und es erscheint die Uhrzeit in der An zei ge. gewünschte Betriebsdauer mit den Sen- soren 3 und 2, im Bereich von 1 Minute bis zu 10 Stun den einstellen. Die eingegebene Zeitdauer wird nach ca. 7 Sekunden gespeichert und in der Anzeige er scheint wieder die Uhrzeit, wobei die Be- triebsfunktion AUTO leuch tet. Wenn der Backofen für eine vor ge ge be ne Be triebs dau er ein- und in einem fest ge leg ten Zeit punkt ausgeschaltet wer den soll, dann sind die Betriebsdauer und der Zeit punkt der Ab schal tung wie folgt ein zu stel len: Sensor 1 solange gedrückt halten, bis der Anzeige erscheint dann: Automatischer betrieb gewünschte Betriebsdauer mit den Sen- soren 3 und 2 einstellen (siehe Halb au to ma- ti scher Betrieb) . Sensor 1 solange ge drückt halten, bis der Anzeige erscheint dann: Abschaltzeitpunkt (Betriebsende) mit den Sensoren 3 und 2 einstellen; der kann nur um maximal 23 Stunden und 59 Mi nu ten vom aktuellen Zeitpunkt entfernt sein,

BEDIENUNG Nachdem der Betriebsende-Zeit punkt er- reicht worden ist, wird der Backofen au to ma- tisch ab ge schal tet, das Schallsignal aus ge- löst und die Betriebsfunktion AUTO beginnt wie der zu blin ken,

• Knebelgriffe der Backofenfunktionen und der Tem pe ra tur in die Abschaltposition brin- gen,

• Sensor 1, 2 oder 3 drücken, um das Schall- signal abzustellen; die Betriebsfunktion AUTO er lischt und die Uhrzeit erscheint in der An zei ge. Achtung! Die programmierten Ein stel lun- gen lassen sich jederzeit überprüfen und kor ri gie ren. Es ist aber unmöglich, die Uhr- zeiteinstellung zu ändern, wenn sich das Programmiergerät in halb au to ma ti schem oder automatischem Be trieb be n det. Knebelgriffe der Backofenfunktionen und der Temperatur in die gewünschten Po si tio- nen bringen, bei denen der Back ofen be trie- ben werden soll. Die Betriebsfunktion AUTO leuchtet, der Back ofen wird jedoch erst in dem Zeit punkt ein ge schal tet, der aus dem Un ter schied zwi- schen dem eingestellten Abschaltzeitpunkt und der eingestellten Be triebs dau er folgt (wenn z.B. die Be triebs dau er auf 1 Stunde und der Abschaltzeitpunkt auf 14.00 Uhr ein- ge stellt worden sind, wird der Back ofen um

13.00 Uhr au to ma tisch ein ge schal tet).

EINSTELLUNGEN LÖSCHEN

Die Einstellungen der Timer oder die Funk ti on des au to ma ti schen Betriebs kön nen je der zeit gelöscht werden. Löschen der Einstellungen des au to ma ti- schen Betriebes:

• Betätigen Sie gleichzeitig die Sensoren 2 und 3, Löschen der Einstellungen der Timer:

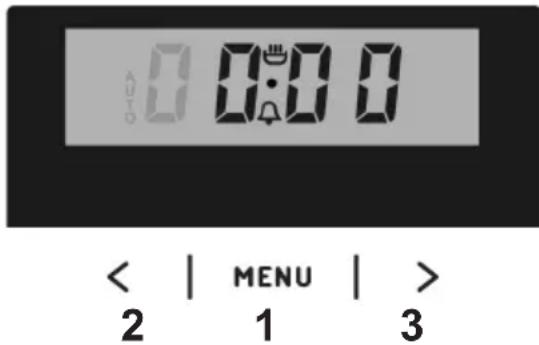

• Wählen Sie die Timer – Funk ti on aus, in dem Sie den Sensor 1 be tä ti gen

• Betätigen Sie erneut die Sensoren 2 und

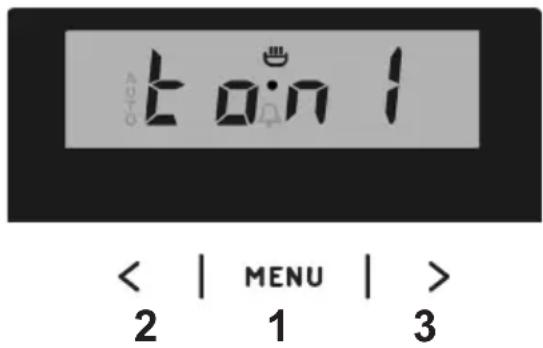

Der Ton des akustischen Signals kann in fol- gen der Weise geändert werden:

• Betätigen Sie gleichzeitig die Sensoren 2 und 3,

• Mit dem Sensor 1 wäh len Sie die Funk ti- on “Ton“, die Anzeige auf dem Dis play wird pul sie ren: Mit dem Sensor 2 wählen Sie den ent spre- chen den Ton im Bereich von 1 bis 3 aus.

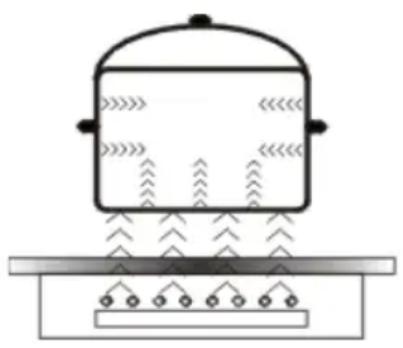

BEDIENUNG Wirkungsprinzip eines induktiven Kochfeldes Der elektrische Generator versorgt die im Inneren des Gerätes gelegene Spule mit Strom. Diese Spule erzeugt ein Magnetfeld, wodurch im Moment des Aufsetzens des Topfes auf der Platte dieser von Induktionsströmen durchdrungen wird. Diese Ströme machen aus dem Topf einen wahren Wär- mesender, während die Glasoberäche der Platte kühl bleibt. Dieses System setzt die Verwendung von Töpfen voraus, deren Böden für das Einwirken eines Magnetfeldes empfänglich sind. Allgemein zeichnet sich die Induktionstechnologie durch zwei grundlegende Vorteile aus. Da die Hitze ausschließlich mit Hilfe des Topfes, ist eine maximale Ausnutzung der Wärme möglich. Die Erscheinung der Wärmeträgheit tritt nicht auf, da der Kochvorgang automatisch in dem Moment beginnt, wenn der Topf auf die Platte gestellt wird, und dann endet, wenn der Topf vom Herd genommen wird. Sicherungsanlagen: Wenn die Platte ordnungsgemäß installiert und genutzt wird, sind Sicherungsanlagen selten notwendig. Ventilator: Er dient zum Schutz und zur Kühlung der Steuer- und Stromversorgungselemente. Er kann mit zwei verschiedenen Geschwindigkeiten arbeiten und funktioniert automatisch. Der Ventilator arbeitet dann, wenn die Heizfelder ausgeschalten werden , und funktioniert bis zum Moment einer ausreichenden Abkühlung des elektronischen Systems. Transistor: Die Temperatur der elektronischen Elemente wird ununterbrochen mittels einer Sonde gemessen. Wenn die Wärme auf gefährliche Weise ansteigt, schaltet dieses System das den erhitzten elektronischen Elemente am nächsten liegende Heizfeld automatisch ab. Detektor: Der Detektor erkennt die Anwesenheit eines Topfes auf der Platte und ermöglicht dadurch die Arbeit und Heizung der Platte. Kleine Gegenstände, die in den Heizbereich gelegt werden (wie etwa Löffel, Messer, Ringe) werden nicht als Töpfe erkannt – die Platte schaltet sich dann nicht ein.18 BEDIENUNG Topferkennung Der Detektor der Anwesenheit eines Topfes ist in den Platten mit Induktionsfeld installiert. Während der Arbeit der Platte beginnt der Detektor automatisch mit der Ausstrahlung von Wärme durch das Heizfeld in dem Mo- ment, wenn ein Topf auf die Platte gestellt wird. Genauso schaltet er die Platte sofort ab, wenn der Topf heruntergenommen wird. Dies sichert eine optimale Energieeinsparung. Wenn das Kochfeld zusammen mit einem entsprechenden Topf verwendet wird, dann wird auf dem Display das Wärmeniveau angezeigt. Die Induktion erfordert die Verwendung angepasster Töpfe, die mit einem Boden aus magnetischem Material ausgerüstet sind – siehe Tabelle. Wenn auf dem Kochfeld kein Topf oder ein nicht entsprechender Topf steht, dann blinkt die Ziffer der Heizleistung auf dem Display. Das Feld wird nicht eingeschaltet. Wenn innerhalb einer Minute kein entsprechender Topf erkannt wird, dann wird die Operation des Einschaltens der Platte abgebrochen. Um das Kochfeld auszuschalten, ist dies mit Hilfe des Drehknopfes und nicht allein durch Herunternahme des Topfes zu tun. Achtung! Im Falle eines Spannungsausfalls im Strom- netz werden alle Einstellungen gelöscht. Nach erneuter Einschaltung der Spannung ist Vorsicht geboten. Solange die Kochfelder heiß sind, leuchtet die Anzeige der teilweisen Erwärmung „H“ auf. Nach Beendigung des Kochvorganges ist das Heizfeld mit dem Regulator auszuschalten – es sollte nicht dem Detektor der Anwesenheit eines Topfes vertraut werden.19

Markierung am Kochgeschirr Überprüfen, ob das Etikett das Zeichen trägt, das informiert darüber, dass der Topf für die induktiven Kochfelder geeignet ist. Töpfe aus magnetischem Material verwenden (aus email- liertem Blech, ferritischem Nirostahl, Gußeisen); überprüfen ob der Magnet am Topfboden anhaftet. Nichtrostender Stahl Der Topf wird nicht erkannt. Ausnahme: Töpfe aus ferromagnetischem Stahl Aluminium Der Topf wird nicht erkannt. Gußeisen Hoher Wirkungsgrad Warnung: Die Töpfe können die Glaskeramik zerkratzen Emaillierter Stahl Hoher Wirkungsgrad Gefäße mit achem, dickem u. glattem Boden empfohlen Glas Der Topf wird nicht erkannt Porzellan Der Topf wird nicht erkannt Gefäße mit Kupfer- boden Der Topf wird nicht erkannt BEDIENUNG20

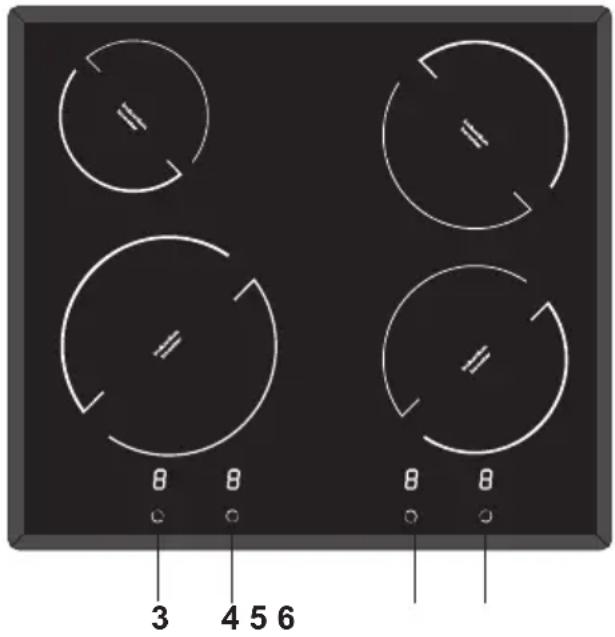

Display des Heizfeldes vorderes linkes Heizfeld Einschalten der Kochfeld Die Heizfelder besitzen unterschiedliche Heizleistungen. Die Heizleistung kann stufen- weise reguliert werden, indem der Drehknopf nach links oder nach rechts gedreht wird. Die Kennzeichnung des Drehknopfes an seinem Umfang entspricht den einzelnen Positionen, die vom Heizfeld realisiert werden. Achtung! Nach dem ersten Einschalten des Herdes oder nach erneutem Einschal- ten nach Spannungsausfall müssen alle Drehknöpfe zur Steuerung der Heizfelder in Position „0“ gestellt werden. Mit dem Drehknopf des entsprechenden Heizfeldes wird das gewünschte Heizlei- stungsniveau zwischen „1“ und „9“ eingestellt. Auf dem Display des Heizfeldes erscheinen die der Position des Drehknopfes entspre- chenden Ziffern. Die Position „P” entspricht der „Booster”- Funktion (schnelles Kochen). Nach dem Einschalten erscheint auf dem Display des Heizfeldes der Buchstabe „P“. Wenn die Booster-Funktion für das Heizfeld [3] aktiviert ist, dann wird beim Einschalten dieser Funktion für Heizfeld [4] die Heizlei- stung von Heizfeld [3] automatisch reduziert. Auf dem Display von Heizfeld [3] erscheint der Ziffer „7”, auf dem Display von Heizfeld [4] erscheint der Buchstabe „P”. Ein analoge Situation betrifft die Verwendung der Boosterfunktion für die Heizfelder [5] und [6]. Die Boosterfunktion kann durch Einstellen des Drehknopfes in Position „0“ oder „9“ ausgeschaltet werden. Die Boosterfunktion schaltet sich automa- tisch nach 10 Minuten ab. (Leistungsniveau „0“, obwohl der Drehknopf in einer andere Position als „0“ steht), auf dem Display des Heizfeldes erscheint die Anzeige „o“.

Schalter für die Heizfelder BEDIENUNG [3] vorderes linkes Heizfeld [4] hinteres linkes Heizfeld [5] hinteres rechtes Heizfeld [6] vorderes rechtes Heizfeld21 BEDIENUNG

Zum Zwecke der Erhöhung der Zuverlässig- keit der Funktion ist die Induktionsplatte mit einem zeitlichen Begrenzer der Arbeitszeit für jedes Heizfeld ausgerüstet. Die maximale Arbeitszeit wird in Abhängigkeit vom zuletzt ausgewählten Niveau der Heizleistung fest- gelegt. Wenn über eine längere Zeit das Niveau der Heizleistung nicht geändert wird (siehe Tabelle), dann wird das entsprechende Heizfeld automatisch ausgeschaltet und die Anzeige der teilweisen Erhitzung aktiviert. Die einzelnen Heizfelder können jedoch jederzeit gemäß der Bedienungsanleitung eingeschal- tet und bedient werden. Anzeige der teilweisen Erhitzung Im Moment des Ausschaltens eines heißen Heizfeldes erscheint auf dem Display die Anzeige „H“ als Warnung „Achtung – das Heizfeld ist heiß!“. Achtung! In dieser Zeit darf das Heizfeld in Hinsicht auf die Möglichkeit von Verbrennungen nicht berührt werden, es dürfen zudem keine hitze- empndlichen Gegenstände auf das Heizfeld gelegt werden! Wenn die Anzeige erlischt, kann das Heizfeld berührt werden, wobei daran gedacht werden sollte, dass es noch keine Umgebungstem- peratur erreicht hat. Achtung! Bei Stromausfall leuchtet die Anzeige der teilweisen Erhitzung nicht! Maximale Betriebsdauer in Stunden Heizleistungs- stufe

BEDIENUNG 0 Nullstellung

Beim Ausschalten des Geräts sind beide Schalter in die „ ” / „0” Position zu dre- hen.. Der Backofen kann mit Unterhitze und Obe- rhitze, Grillhitze und Heißluftheizung erwärmt werden. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – die Wahl der gewünschten Funktion erfolgt durchs Dre- hen des Drehschalters in die entsprechende Position und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durchs Drehen auf den entsprechen- den Temperaturwert. Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen: - den Regler leicht eindrücken und loslas- sen, - auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander fol- genden Funktionen des Backofens. Backofenfunktionen Achtung! Unabhängig von der Wahl der Betrieb- sart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.

tung Durch das Drehen des Reglers auf diese Stellung wird der Backofen- Innenraum beleuchtet.

Durch das Drehen des Reglers auf die Funktion „Heißluft” wird der Backofen zwangsweise mit Hilfe eines an der Backofen-Rückwand zentral ange- brachten Umluftgebläses beheizt. Im Vergleich zum herkömmlichen Backofen erfolgt das Backen bei niedrigeren Temperaturen. Diese Beheizungsart ermöglicht eine gleichmäßige Wärmeverteilung um das sich im Backofen befindende Backgut herum. Zubereitung von (tiefgefrorenen) Fertiggerichten – Kuchen, Pizza, Pommes frites. Auftauen (Fleisch, Obst, Gemüse, Gebäck) – bei feinen Gerichten (zum Verzehr im Rohzustand – z.B. Erdbeeren) wird die Beheizung nicht eingeschaltet, beim Auftauen von beispielsweise Fleisch muss der Thermostat auf 50 – 75°C eingestellt werden. Trocknen von Obst, Pilzen (auf meh- reren Ebenen, Temperaturen: 50 – 80°C).

Durch Drehen des Reglers auf diese Position werden Heißluft und Unterhit- ze eingeschaltet und die Temperatur im unteren Bereich des Backofens wird erhöht. Die Zufuhr einer großen Wärmemenge erfolgt von unten. Diese Funktion ist für saftige Kuchen, Pizza gut geeignet.

BEDIENUNG Achtung! Bei Betriebsart und dem Backo- fen-Temperaturregler in Null-Position ist nur das Gebläse in Betrieb. Bei dieser Position können Gerichte oder der Backofen-Innenraum abgekühlt werden. Gebläse und Grillhitze (Umluft- Grillen) Wurde der Regler auf diese Position gedreht, werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillpro- zesses und eine Verbesserung des Geschmacks der Speise. Grill Das sog. „Oberflächengrillen” wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden). Supergrill Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalte- ter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden. Oberhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Oberhitze. Anzuwenden z.B. beim Anbräunen, Nachbacken von der Oberseite oder bei zusätzlichem Nachbraten. Unterhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unter¬hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- chen, Kuchen mit Obstfüllung). Unter- und Oberhitze Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenba- cken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf ei- ner Ebene ausgezeichnet geeignet. Kontrollleuchte Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, [7], [8]. Die [8] Kontrollleuchte signalisiert den Backofen- betrieb. Erlischt die [7] Kontrollleuchte, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der [7] Kontrollleuchte erfolgen. Während des Backens wird die [7] Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunk- tion des Backofens). Die [8] Kontrollleuchte kann auch in der Drehschalterstellung „Back- ofenbeleuchtung” leuchten.24 BEDIENUNG Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le- ment zubereitet. Um den Grill einzuschalten: Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, Backofen während 5 Minuten (bei ge- schlos se ner Bac ko fentür) durchwär- men, Backblech mit der zu zu be re iten den Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter dem Rost) an zu ord nen, Gegrillt wird bei geschlossener Backofen- tür.

halten! Bei den Backofenfunktion Grillhitze und

stellen, und bei Backofenfunktion Umluft-

die Dicke der zu grillenden Fle isch por tion von 2 - 3 cm nicht zu über schre iten, Fleisch- und Fi sch spe isen vor dem Gril- len mit ein wenig Öl oder Fett ein zu re- iben, größere Speiseportionen erst kurz vor dem Gril len, da ge gen kleinere direkt danach salzen,

• die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.25

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Gebäck Zum Backen verwenden Sie am besten die mitgelieferten Bleche. Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird. Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann. Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar). Es empehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen. Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze. Nähere Backhinweise nden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden. Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung. Braten von Fleisch Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empehlt es sich auf den Gasherdbrennern zu garen. Zum Braten empehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte. Beim Braten auf dem Gitter- oder Grillrost empehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben. Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.26

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Achtung! Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können. Backofenfunk- tionen

Die Pege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einuss auf die Verlänge- rung der einwandfreien Funktionstüchtigkeit des Gerätes. Vor der Reinigung Herd ausschal- ten. Dabei nicht vergessen sicher- zustellen, dass sich alle Schalter in

len, bevor Sie mit der Reinigung beginnen. Glaskeramik-Kochfeld Das Kochfeld regelmäßig nach jedem Gebrauch reinigen. Es empehlt sich, das Kochfeld nach Möglichkeiten im warmen Zustand (nach dem Erlöschen der Rest- wärmeanzeige) zu reinigen. Eine starke Verschmutzng des Kochfeldes, insbeson- dere das Einbrennen von überlaufenem Kochgut vermeiden. Keine aggressiven Scheuermittel, wie z.B. Scheuerpulver mit Schleifmitteln, Scheu- erpasten, -steine, Bimssteine, Stahlwolle usw. verwenden. Diese können die Koch- feld-Oberäche verkratzen und bleibende Beschädigung verursachen. Bei der Reinigung darf kein Cillit zugege- ben werden. Grobe, fest an das Kochfeld anliegende Verschmutzungen können mit einem spe- ziellen Klingenschaber beseitigt werden, dabei muss darauf geachtet werden, dass der Rahmen des Glaskeramik-Kochfeldes nicht beschädigt wird. Achtung! Die scharfe Schneide ist immer durch die Verschiebung des Halters (Daumendruck) zu si- chern. Beim Benutzen vorsichtig vorgehen – Verletzungsgefahr! Von Kindern fernhalten. Schonende Reinigungs- und Waschmittel gemäß den Anweisungen verwenden, z.B. Fett lösende Flüssigkeiten oder Emulsionen aller Art. Besonders emp- fehlenswert sind Spezialwasch- und reinigungsmittel, wie COLLO Luneta, Sidol Stahlglanz, Stahl-Fix sowie War- tungsmittel wie Cera-Fix. Sind keine dieser Mittel erhältlich, empehlt sich eine Lösung aus warmem Wasser mit Zugabe von Spülmitteln oder Spezialreinigern für Spülen aus Edelstahl. Zum Waschen und Reinigen der Koch- feld-Oberfläche ein weiches Tuch mit guter Saugkraft verwenden. Glaskeramik-Kochfeld nach jeder Reini- gung trockenreiben. Besonders darauf achten, dass das Koch- feld nicht beschädigt wird und keine tiefen Kratzer und Absplitterungen entstehen, wie sie durch das Herunterfallen von Metalldeckeln oder anderen Gegenstän- den mit scharfen Rändern verursacht werden.28

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Backofen Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen. Den Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reini- gen. Steam Clean-Dampfreinigung: – In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen, – Backofentür schließen, – Backofen-Temperaturregler auf „50°C” und Backofen-Multifunktionsregler auf „Unterhitze” drehen , – Backofen-Innenraum ca. 30 Minuten vorheizen, – Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmit- tel reinigen. Nach der Reinigung Backofen-Innenraum trockenreiben. Auswechseln der Backofen- Beleuchtung Um Stromstöße zu vermeiden, vor dem Wechsel den Herd ausschalten. Alle Drehschalter in der Schalterblende auf „” / „0” drehen und die Stromzufuhr abschalten, Die Abdeckung herausdrehen und reini- gen, dann genau trocken wischen. Die Glühlampe aus der Fassung drehen, gegebenenfalls durch eine neue ersetzen – Backofen-Glühlampe hitzefest (300°C) mit folgenden Parametern: – Spannung 230 V – Leistung 25 W – Fassung E14. Die Glühlampe genau in die Keramikfas- sung drehen. Abdeckung einschrauben. Backofen-Glühlampe29

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

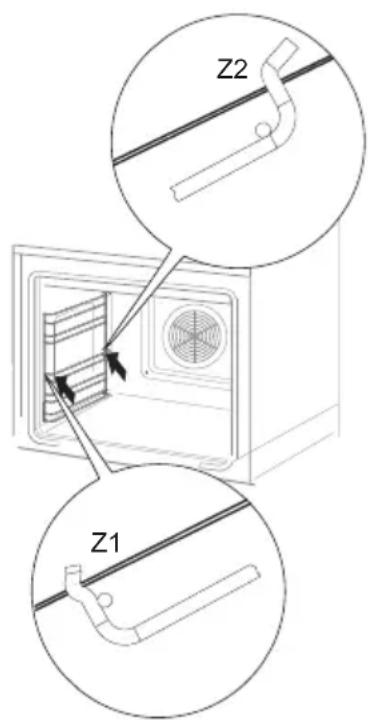

Ausbau der Backblechträger Der Backofen ist mit den D leicht heraus- nehmbaren Leitschienen* (Leiterförmig angeordnet) für die Backofeneinsätze ausgestattet. Um sie zur Reinigung herauszunehmen soll man zuerst an der vorderen Halterung (Z1) ziehen, dann die Leitschienen kippen und aus der hinteren Halterung (Z2) rausziehen. Nach der Reinigung sollen die Leitschienen in den dazu vorgesehenen Öffnungen eingesetzt und die Halterungen (Z1 und Z2) einge- drückt werden.

*vorhanden nur bei einigen Modellen ● Die Backöfen, die mit dem Buchstaben Da gekennzeichnet wurden, wurden mit Führungsschienen und darauf montier- ten Teleskopschienen* aus Edelstahl ausgerüstet. Die Teleskopschienen sind zusammen mit den Führungsschienen rauszunehmen und zu reinigen. Vor dem Einsetzen der Bleche ziehen Sie die Teleskopschienen heraus. Ist der Bac- kofen aufgeheizt, setzen Sie die hintere Kante des Blechs an den Halterungen im Vorderbereich der Teleskopschienen und ziehen die Teleskopschiene heraus. Anschießend schieben Sie die Teleskop- schiene zusammen mit dem Blech rein. Achtung! Teleskopschienen nicht in der Spül- maschine reinigen30

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Backofentür aushängen Zum Reinigen und für einen besseren Zu- gang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken. Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofen- tür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden. Klappbügel nach oben drücken Herausnahme der inneren Scheibe Herausnahme der inneren Scheibe

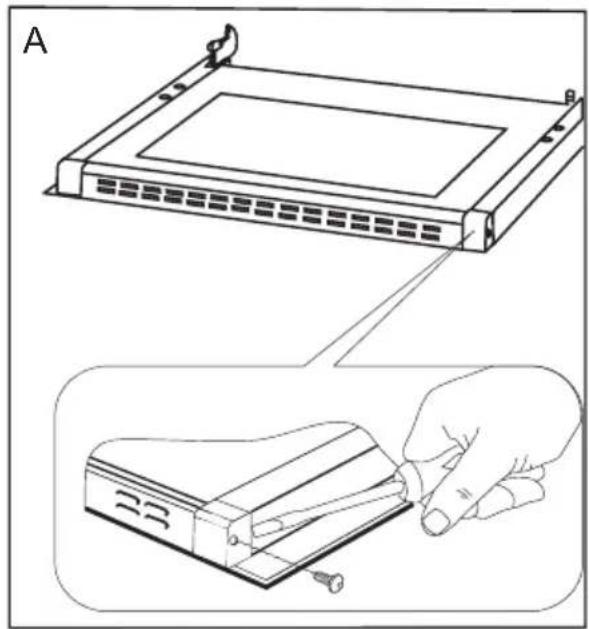

1. Mit Hilfe eines Kreuzschraubendrehers

sind die Schrauben an den seitlichen Schnappverschlüssen herauszudrehen (Zeichnung A).

2. Schnappverschlüsse mit Hilfe eines a-

chen Schraubenziehers herausdrücken und die obere Leiste der Tür herauszie- hen. (Zeichnung A, B).

3. Innere Scheibe aus den Befestigungen

(im unteren Bereich der Tür) nehmen. (Zeichnung C). 3a. Mittlere Scheibe herausnehmen.

4. Die Scheibe mit warmem Wasser und

einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im obe- ren Teil benden.

In jedem Notfall: ● Baugruppen des Gerätes ausschalten ● Stromzufuhr des Geräts abschalten ● Reparatur anmelden ● Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch.

PROBLEM URSACHE MASSNAHMEN

1. Das Gerät funktioniert

nicht. Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen

2. Auf der Zeit-Anzeige

erscheint die Uhrzeit „0.00” Die Stromzufuhr für das Gerät wurde abgeschaltet oder es gab einen kurzzei- tigen Stromausfall. Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschalt- uhr)

3. Backofen-Beleuchtung

ist ausgefallen Glühlampe gelockert oder beschädigt Glühlampe zudrehen oder durchgebrannte Backofen- Beleuchtung auswechseln (siehe Kapitel Allgemeine Pegehinweise)

Außer der Sauberhaltung des Herdes ist auf folgendes zu achten: Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit minde- stens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchfüh- ren lassen. Festgestellte Betriebsstörungen behe- ben. Eine regelmäßige Wartung der Baugrup- pen gemäß den Wartungsintervallen durchführen. Achtung! Sämtliche Reparaturen und Regulie- rungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.32 TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 9,1 kW Ausmaße des Geräts (HxBxT) 59,5 x 59,5 x 57,5 cm Nettovolumen des Backofens* 53-58 Liter Energieefzienzklasse auf dem Energieetikett Gewicht ca. 44 kg Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6
