BEDIENUNGSANLEITUNG BordBar TF 14 DOMETIC

MOBILE COOLING TROPICOOL TF14_OPM_EMEA16.book Seite 1 Donnerstag, 27. Juni 2019 4:38 16TF14_OPM_EMEA16.book Seite 2 Donnerstag, 27. Juni 2019 4:38 16BordBar TF14

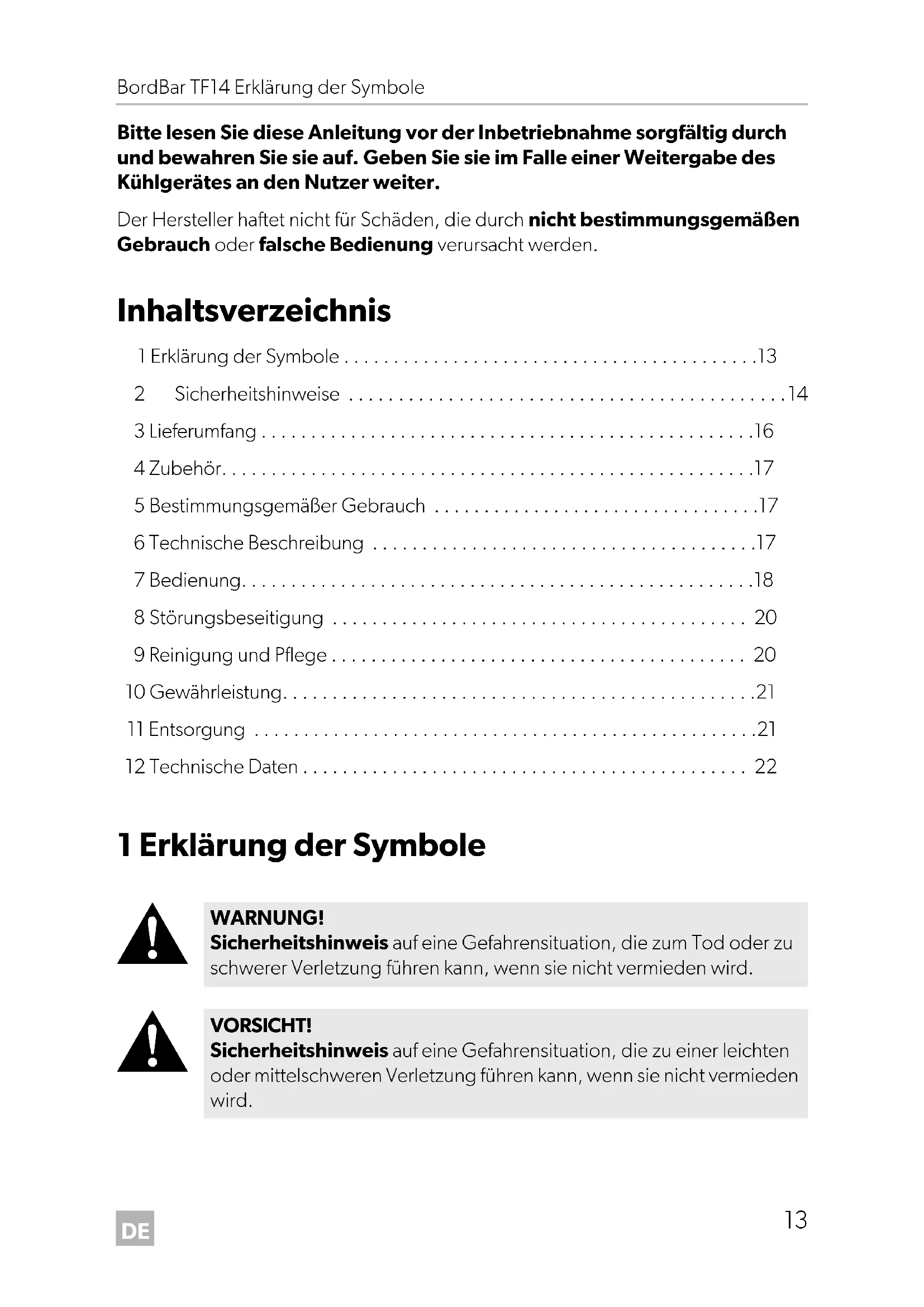

TF14_OPM_EMEA16.book Seite 12 Donnerstag, 27. Juni 2019 4:38 16DE BordBar TF14 Erklärung der Symbole

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Erklärung der Symbole p. 13
• 2 Sicherheitshinweise p. 14
• 3 Lieferumfang p. 16
• 4 Zubehör p. 17
• 5 Bestimmungsgemäßer Gebrauch p. 17
• 6 Technische Beschreibung p. 17
• 7 Bedienung p. 18
• 8 Störungsbeseitigung p. 20
• 9 Reinigung und Pflege p. 20
• 10 Gewährleistung p. 21
• 11 Entsorgung p. 21
• 12 Technische Daten 1 Erklärung der Symbole p. 22

WARNUNG! Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird. VORSICHT! Sicherheitshinweis auf eine Gefahrensituation, die zu einer leichten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird. TF14_OPM_EMEA16.book Seite 13 Donnerstag, 27. Juni 2019 4:38 16DE Sicherheitshinweise BordBar TF14

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

WARNUNG! Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen. Lebensgefahr durch Stromschlag

• Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.

• Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durch- geführt werden. Durch unsachgemäße Reparaturen können erheb- liche Gefahren entstehen. Gesundheitsgefahr

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sie die daraus resultierenden Gefahren ver- stehen.

• Kinder dürfen nicht mit dem Kühlgerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Kindern im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen. Explosionsgefahr

• Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät. ACHTUNG! Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. TF14_OPM_EMEA16.book Seite 14 Donnerstag, 27. Juni 2019 4:38 16DE BordBar TF14 Sicherheitshinweise

VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen. Lebensgefahr durch Stromschlag

• Trennen Sie das Kühlgerät von der Stromversorgung – vor jeder Reinigung und Pflege – nach jedem Gebrauch Gesundheitsgefahr

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG! Beschädigungsgefahr

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

• Schließen Sie das Kühlgerät nur mit dem Gleichstrom-Anschlusskabel an das Gleichstromnetz im Fahrzeug an.

• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.

• Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeug- batterie ab, bevor Sie ein Schnellladegerät anschließen.

• Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden.

• Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.

2.2 Sicherheit beim Betrieb des Kühlgerätes

VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen. Lebensgefahr durch Stromschlag

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. Gesundheitsgefahr

• Das Öffnen des Kühlgerätes über einen längeren Zeitraum kann einen erheblichen Temperaturanstieg in den Fächern des Gerätes verursa- chen.

• Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Entwässerungssystemen in Berührung kommen können. TF14_OPM_EMEA16.book Seite 15 Donnerstag, 27. Juni 2019 4:38 16DE Lieferumfang BordBar TF14

• Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Gerät, damit sie nicht mit anderen Lebensmitteln in Berührung kommen oder auf diese abtropfen.

• Wenn das Gerät für längere Zeit leer steht: – Schalten Sie das Gerät aus. – Tauen Sie das Gerät ab. – Reinigen und trocknen Sie das Gerät. – Lassen Sie die Tür offen, um Schimmelbildung im Gerät zu verhindern.

ACHTUNG! Beschädigungsgefahr

• Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

• Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gas- öfen usw.) ab.

• Überhitzungsgefahr! Achten Sie stets darauf, dass die Belüftung auf allen vier Seiten des Kühlgeräts mindestens 50 mm beträgt. Halten Sie den Lüftungs- bereich frei von jeglichen Gegenständen, die den Luftdurchfluss zu den Kühlkomponenten behindern können. Platzieren Sie das Kühlgerät nicht in geschlossenen Fächern oder Bereichen, die keinen oder nur einen minimalen Luftstrom aufweisen.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.

• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

• Tauchen Sie das Kühlgerät nie in Wasser.

• Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. 3 Lieferumfang Pos. inAbb. 1, Seite 3Menge Bezeichnung1 1 BordBar TF14 (Art.-Nr. 9600000499)2 1 Anschlusskabel für 12-Vg-Anschluss– 1 Bedienungsanleitung TF14_OPM_EMEA16.book Seite 16 Donnerstag, 27. Juni 2019 4:38 16DE BordBar TF14 Zubehör

4Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): 5 Bestimmungsgemäßer Gebrauch Das Kühlgerät eignet sich zum Kühlen von Lebensmitteln. Das Gerät ist für den Betrieb an einer 12-Vg-Bordnetzsteckdose eines Autos (Zigarettenanzünder), Boots oder Wohnmobils ausgelegt. Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem Regen ausgesetzt werden. Es kann als Box oder Schrank benutzt werden.

6 Technische Beschreibung Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max. 25 °C unter Umgebungstemperatur abkühlen bzw. kühl halten. Die Kühlung ist eine verschleißfreie Peltierkühlung mit Wärmeabfuhr durch einen Lüfter. Zusätzliche Taschen außen dienen als weitere Staumöglichkeit. Beachten Sie, dass hierin aufbewahrte Gegenstände nicht gekühlt werden. Bezeichnung Art.-Nr. Spannungswächter (12 V, 5 A) 9600000446Netzadapter (230 V – 12 V) 9102600030 VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen. HINWEIS Wir empfehlen zum Betrieb des Gerätes am 220 – 240-V- Wechselstromnetz die Verwendung eines Netzgleichrichters. TF14_OPM_EMEA16.book Seite 17 Donnerstag, 27. Juni 2019 4:38 16DE Bedienung BordBar TF14

7.1 Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.

• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten.

• Öffnen Sie das Kühlgerät nicht häufiger als nötig.

• Lassen Sie das Kühlgerät nicht länger offen als nötig. WARNUNG! Brandgefahr

• Stellen Sie beim Aufstellen des Geräts sicher, dass das Anschluss- kabel nicht eingeklemmt oder beschädigt wird.

• Positionieren Sie an der Geräterückseite keine tragbaren Mehrfach- steckdosen oder tragbare Netzteile. VORSICHT! Gesundheitsgefahr! Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden. ACHTUNG!

• Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt werden dürfen.

• Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden. HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 20). TF14_OPM_EMEA16.book Seite 18 Donnerstag, 27. Juni 2019 4:38 16DE BordBar TF14 Bedienung

7.2 Kühlbox verwenden

➤ Stellen Sie die Kühlbox auf eine feste Unterlage. ➤ Schließen Sie das 12-V-Anschlusskabel an den Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug an. ✓ Die Kühlbox startet mit dem Kühlen des Innenraums. ➤ Wenn Sie die Kühlbox außer Betrieb nehmen, ziehen Sie den Anschlussstecker heraus.

7.3 An Bordnetz anschließen

HINWEIS Wie jedes Kühlgerät muss Ihre Kühlbox einwandfrei belüftet sein, damit die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet. HINWEIS Wenn Sie das Kühlgerät an das Bordnetz Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Kühlgerät mit Strom versorgt wird. TF14_OPM_EMEA16.book Seite 19 Donnerstag, 27. Juni 2019 4:38 16DE Störungsbeseitigung BordBar TF14

8 Störungsbeseitigung 9 Reinigung und Pflege

➤ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch. Störung Mögliche Ursache LösungsvorschlagIhre Box funktioniert nicht (Stecker ist eingesteckt).An der 12-V-Steckdose (Zigarettenanzünder) im Fahrzeug liegt keine Spannung an.In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat.Die Box kühlt nicht (Stecker ist eingesteckt).Der Innenlüfter oder das Kühlelement ist defekt.Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.Betrieb an der 12-V-Steckdose (Zigaretten-anzünder):Die Zündung ist einge-schaltet, und die Box funktioniert nicht.Ziehen Sie den Stecker aus der Steckdose und nehmen Sie folgende Prüfungen vor.Die Fassung des Zigarettenanzünders ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.Wenn Ihr Kühlboxstecker in der Zigarettenanzünderfassung sehr warm wird, muss entweder die Fas-sung gereinigt werden, oder der Ste-cker ist möglicherweise nicht richtig zusammengebaut.Die Sicherung des 12-V-Steckers ist durchge-brannt.Tauschen Sie die Sicherung (5 A) des 12-V-Steckers (Abb. 2 1, Seite 3) aus. Die Fahrzeug-Sicherung ist durchgebrannt.Tauschen Sie die Fahrzeug-Siche-rung der 12-V-Steckdose (üblicher-weise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ). WARNUNG! Lebensgefahr durch Stromschlag Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung. ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.

• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. TF14_OPM_EMEA16.book Seite 20 Donnerstag, 27. Juni 2019 4:38 16DE BordBar TF14 Gewährleistung

➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt. ➤ Reinigen Sie regelmäßig die Deckeldichtung. 10 Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung. 11 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. TF14_OPM_EMEA16.book Seite 21 Donnerstag, 27. Juni 2019 4:38 16DE Technische Daten BordBar TF14

12 Technische Daten BordBar TF14Art.-Nr.: 9600000499Bruttoinhalt: 14 LiterAnschlussspannung: 12 VgLeistungsaufnahme: 36 WKühlleistung: max. 25 °C unter Umgebungstemperatur Abmessungen: Abb. 3, Seite 3 Gewicht: 4,6 kgPrüfung/Zertifikat:
