BEDIENUNGSANLEITUNG K 130 GRAM

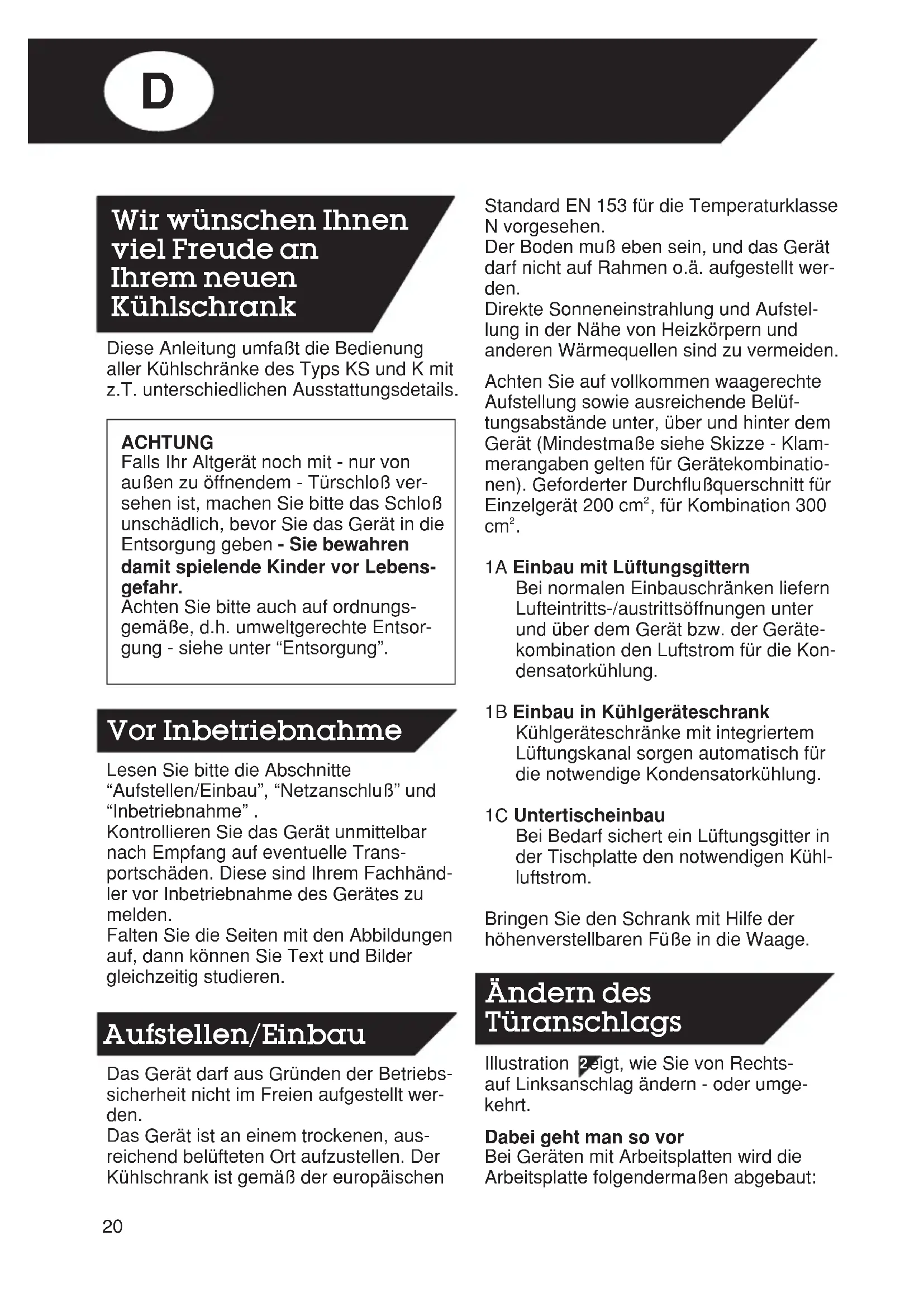

Wir wünschen Ihnenviel Freude anIhrem neuenKuhlschrank

These Anleitung umfaBt die Bedienung aller Kuhlschränke des Typs KS und K mit z.T. entsprechenden Ausstattungsdetails.

ACHTUNG

Falls Ihr Altgerät noch mit - nur von außen zu öffentlich - Turschloß versehen ist, machen Sieitte das Schloß unschädlich, bevor Sie das Gerät in die Entsorgung geben - Sie bewahren damit spielende Kinder vor Lebensgefahr.

Achten Sieitte auch auf ordnungsgemäß, d.h. umweltgerechte Entsorgung - siehe unter "Entsorgung".

Vor Inbetriebnahme

Lesen Sieitte die Abschnittte "Aufstellen/Einbau", "Netzanschluß" und "Inbetriebnahme".

Kontrollieren Sie das Gerät unmittelbar nach Empfang auf eventuelle Transportschäden. Diese sind ihren Fachhändler vor Inbetriebnahme des Gerätes zu melden.

Falten Sie die Seiten mit den Abbildungen auf, dann können Sie Text und Bilder gleichzeitig studieren.

Aufstellen/Einbau

Das Gerätarf aus Gründen der Betriebs-sicherheit nicht im Freien aufgestellt werden.

Das Gerät ist an einem trockenen, ausreichend belufteten Ort aufzustellen. Der Kühlschrank ist gemäß der europäischen

Standard EN 153 für die Temperaturklassen N vorgesehen.

Der Boden muß eben sein, und das Gerät darf nicht auf Rahmen o.ä. aufgestellt werden.

Direkte Sonneneinstrahlung und Aufstellung in der Naze von Heizkörpersn und anderen Wärmequellen sind zu vermeiden.

Achten Sie auf vollkommen waagerechte Aufstellung sowie ausreichende Belüftungsabstände unter, über und hinter dem Gerät (Mindestmaße siehe Skizze - Klammerangaben gelten für Gerätekombinationsen). Geforderter Durchflüssquerschnitt für Einzelgerät 200~cm^2 for Kombination 300 cm².

1A Einbau mit Lüftungsgittern

Bei normalen Einbauschränken liefern Luftintritts-/austrittsöffnungen unter und über dem Gerat bzw. der Gerate-kombination den Luftstrom für die Kondensatorkuhlung.

1B Einbau in Kuhlgeräteschrank

Kuhlgeräteschränke mit integriertem Luftungskanal sorgen automatisch für die notwendige Kondensatorkühlung.

1C Untertischeinbau

Bei Bedarf sichert ein Luftungsgitter in der Tischplatte den notwendigen Kuhl-luftstrom.

Bringen Sie den Schrank mit Hilfe der hohenverstellbaren FüBe in die Waage.

Ändern des

Türanschlags

Illustration 2eigt, wie Sie von Rechtsauf Linksanschlag ändern - oder umgekehrt.

Dabei Goes man so vor

Bei Geräten mit Arbeitsplatten wird die Arbeitsplatte folgendermaßen abgebaut:

Die 4 Schrauben hit einem Schraubenzieher loseN. Die Arbeitsplatte kann jetzt aus dem Rahmen 2eZogen werden.

Der Rahmen wird durch Entfernen der beiden vorderen Schrauben mit einem Inbusschluss gelost 3

Schalten Sie das Gerät ab, ziehen Sie den Stecker hereaus, entfernen Sie alle losen Teile aus dem Gerät und legen Sie es auf den "Rücken".

Türgriff 6 und entsprechende Abdeckstopfen umsetzen. Beine abschrauben (gilt nicht für Geräte mit Sockel). Bei TU-Kühlschränke die vorderen Beine (an der Tur) abbauen: Nylonbein 4it der Hand abschrauben. Die Schraube in der Buchse 5it einem Schraubenzieher entfernen. Die Buchse und die innere Scheibe konnen nun abgenommen werden.

Abdeckstopfen 7it Messer o.a. abheben und Schrauben 8it schlussel (M 3) losen 9Scharniere bz0y. Attrappen 1 wie abgebildet, diagonal vertauschen. Tur einhangen.

Den Abstand zwischen Tur und Schrank (Magnetdichtleiste) auf 9 mm einstellen (evtl. Abstandslehre aus Holz o.a. verwenden).

Hohenjustierung durch Unterlegscheiben am unteren Scharnier.

Nach Aufstellen des Gerätes Turen nachjustieren (Langlocher), so daß optimale Auflage der Magnetdichtleisten erreicht wird.

Inbetriebnahme

Geräte, die in Seitenlage transportiert oder bei Temperaturen von unter +5^ gelagert wurden, müssen vor der Inbetriebnahme mindestens 1 Stunde in temperierter Umgebung und normaler Stellung stehen. Schließen Sie das Gerät an die Steckdose an.

Netzanschluß

Netzanschluß 220-230 V/50 Hz an geerdete Steckdose.

Die Anschlußwerte gehen aus dem deutlich im Innenaum angebrachten Typenschild hervor

Bei Unklarheiten bezüglich des Anschlusses Fragen Sieitte ihren Fachhändler.

Temperaturregelung

Der Schrank wird durch Einstellen des Temperaturwährlers 1e12litte des Bereiches eingeschaltet. In einigen Modellen ist der Bedienknopf kindersicher ausgeführrt, so daß Sie zum Einstellen der gewündsten Temperatur eine Münze oder einen ähnlichen Gegenstand benötigen. In anderen Modellen kann der Knopf mit der bloßen Hand gedreht werden.

Nach etwa zwei Stunden ist der Schrank abgekühlt.

Für eine geringere Temperatur drehen Sie den Knopf in Richtung "Max", Wünschen Sie eine höhere Temperatur, drehen Sie den Knopf in Richtung "0".

Befindet sich der Temperatureinstellknopf in "0"-Position, ist der Kompressor abgeschal'tet.

Bitte beachten: Die Innentemperatur des Schrankes kann in Abhängigkeit von der Raumtemperatur, der Häufigkeit des Türoeffens, dem Standort im Raum usw. variieren. These Einflüsse sind bei der Temperaturinstellung zu berücksichtigten.

Anwendung und Einrichtung

Das obere Rost isent in Schragstellung (hinten absenken) als Flaschenablage.

Gemüseschublade(n)

Obst und Gemüse werden in der/den Schublade/n unter der luftundurchlässigen Ablage vor dem Austrocknen geschützt.

Servierbehälter

Das umständliche Ein- und Auspacken vieler Lebensmittel ersparen Ihnen die luftundurchlassigen Klarsichtbehalter der Innentur. Da bleibt alles frisch und appetitlich - servierfertig.

Die Servierbehälter vertragen Frost und bis zu 100^ . Sie sind spulmaschinenfest, * dürfen jederoch nicht mit dem Heizelement in Berührung kommt.

Sind auch als Zubehör erhältlich.

Flaschenablage(n)

Die Tiefe der Flaschenablage(n) verstellen Sie durch Versetzen des Drahtbügels In der Höhe ist die Ablage in 10-cm-Abständen verstelltbar.

Abtauen

Das Abtauen geschieht automatise

Sollte sich davon Reif bilden, ist ein manuelles Abtauen zu empfehlen.

Dazu einfach das Gerät abschalten (Thermostatknopf auf "0") und, sobald der Reif geschmolzen ist, wieder einschalten - und auf eine etwas höhere Temperatur als vorher einstellen.

Reinigung

Am besten mit mildem Seifenwasser reinigen. Keine Scheuermittel und an Kunststoffeilen kein kochendes Wasser (max.

85^) verwenden.

Dichtungsleiste regelmäßig renigen, damit sie lange halt.

Nützliche Tips

Tür klemmt

Nach jedem Schlieben der Tur entsteht

durch Abkuhlung der eingedrungenen Luft im Innenaum Unterdruck.

Für wiederholtes Öffnen empfeihlt es sich, einen dünnen Gegenstand zwischen Gummidichtigung und Gehäuse zu legen (Druckausgleich).

Wenn das Gerät langere Zeit nicht gebraucht wird

Es empfeihlt sich, das Gerät abzutauen und zu reinigen sowie den Stecker aus der Wand zuziehen. Die Tür sollte zur Belüfung einen Spalt offenstehen.

Kompressorausfall

Ist das Gerät eingeschaltet (kontrollieren Sie die Temperatureinstellung)?

Sind Stecker und Steckkontakt in Ordnung?

NB!

Bei wiederholten Einsatzversuchenbenötigt der Kompressor eine Startpause, deren Länge von der automatischen Steu-erung geregelt wird.

Rassel- oder Brummgeräusche

Konnen von sich gegenseitig oder die Verkleidung berührenden Rohrleitungen verursacht werden. Steht das Gerät waagerecht?

Platschergeräusche

Sind normal, entstehen durch die Zirkulati on des Kaltemittels - auch bei stillstehendem Kompressor.

Verstopfung der Tauwasserableitung

Verstopfungen konnen im Kunststoffkrümer am tiefsten Punkt der V-formigen Tauwasserrinne auftreten. Lassen sich in der Regel mit einem Pfeifenreiniger o.ä. beheben.

Sollte dies keine Abhilfe bringen, kann die Verstopfung am Ende des Abflubrhrens in der Tauwasserauffangschale (auf dem Kompressor, Geräterückseite) entstanden sein.

Ersatzteile

Bei Bestellung von Ersatzteilenitte Typ und Serienummer des Gerates angegeben (siehe Typenschild 3n Gerat).

Glühlampenwechsel

7 Nach einer 1/4 Umdrehung des Verschlusses Schirm abziehen und Gluhlampe - 15 Watt, 240 Volt, Mignon-Sockel - wechseln. Bei einigen Geräten entfern den Sie den Schirm durch leichten Druck 4 13

Entsorgung

Auskunft über die ordnungsgemäße

Entsorgung von Altgeräten erteilen:

• Ihr Fachhändler oder Servicestelle.
