BRUKSANVISNING K 130 GRAM

När temperaturreguleringsknappen befinder sig i position "0", er kompressoren stoppet.

För du tar kjoleskapet i bruk

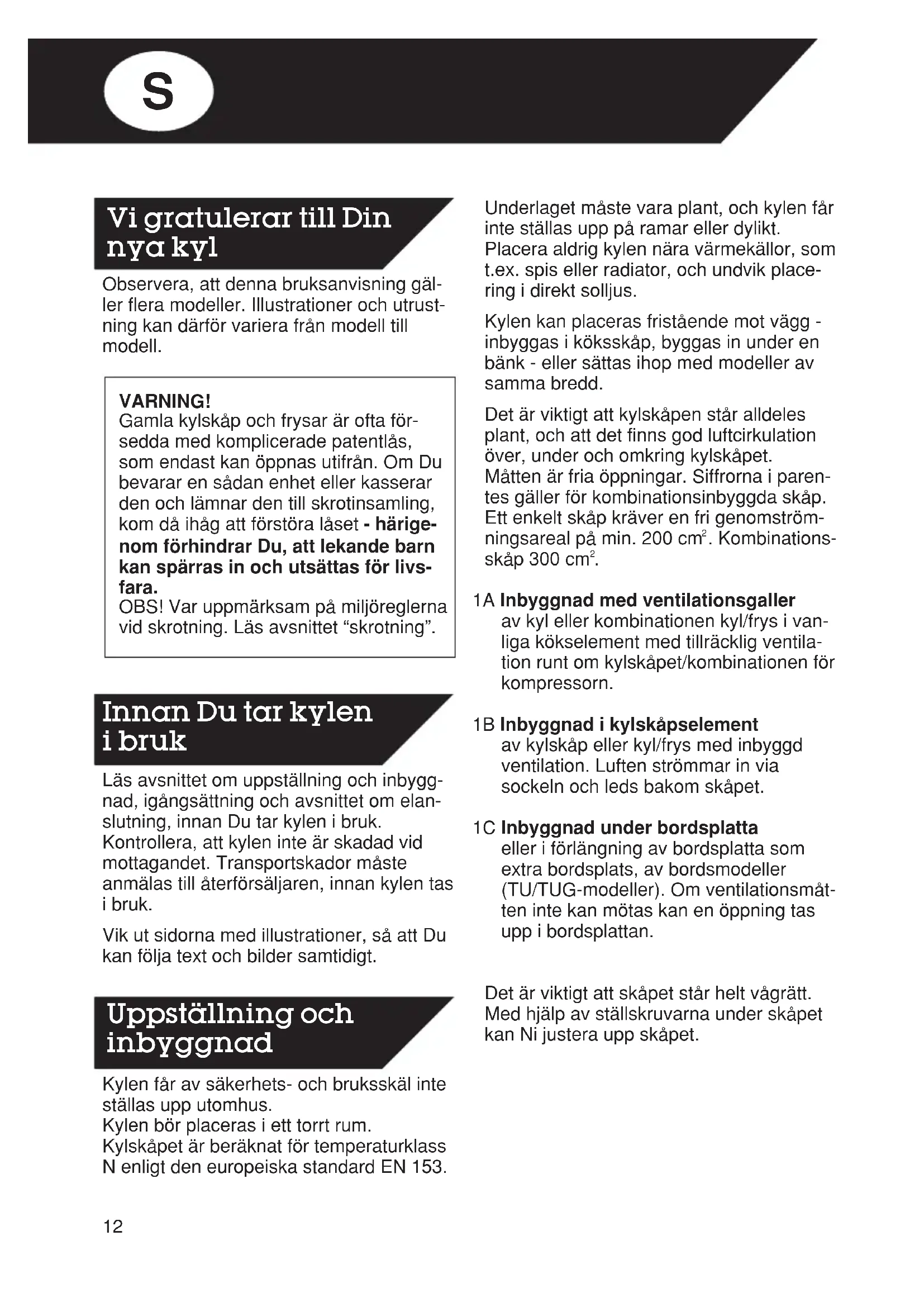

Vi gratulerar till Dinnya kyl

Observera, attenna braksanvisning galler flera modeller. Illustrationer och utrusting kan dafor variera fran modell till modell.

WARNING!

Gamla kylskap och frysar ar ofta forsedda med komplicerade patentlas, som endast kan oppnas utifr'an. Om Du bevarar en sadan enchet aller kasserar den och lamnar den till skrotinsamling, kom da ihag att forstora laset - harigenom forhindrar Du, att lekande barn kan sparras in och utsattas for livs-fara.

OBS! Var uppmärksam på miljoreglerna vid skrotning. Läs avsnittet "skrotning".

Innan Du tar kylen i bruk

Läs avsnittet om uppäällning och inbygg-nad, igängsättnig och avsnittet om elanslutting, innan Du tar kylen i bruk.

Kontrollera, att kylen inte ar skadad vid mottagandet. Transportskador maste anomalas till aterforsaljaren, innan kylen tas i bruk.

Vik ut sidorna med illustrationer, sa att Du kan folja text och Bilder samtidigt.

Uppställning och inbyggnad

Kylen fär av sakerhets- och bruksskal inteställas upp utomhus.

Kylen bör placeras i ett torrt rum.

N enligt den europeiska standard EN 153.

Underlaget maste vara plant, och kylen fär inte ställas upp på ramar eller dylikt.

Placera aldrig kylen nara varmekallor, som t.ex. spis ellr radiator, och undvik placering i direkt solljus.

Kylen kan placeras fristaende mot vagg - inbyggas i koksskap, byggas in under en bänk - ell sattas ihop med modeller av sama bredd.

Det ar viktigt att kylskapen star alldeles plant, och att det finns god luftcirkulation over, under och omkring kylskapet.

Mätten är friä oppningar. Siffrorna i parentes gäller for kombinationsinbyggda skåp.

Ett enkelt skap kraver en fri genomströmningsareal pa min. 200~cm^2 .Kombinationsskap 300~cm^2

1A Inbyggnad med ventilationsgaller av kyl eller kombinationen kyl/frys i vanliga kokselement med tillracklig ventilation runt om kylskapet/kombinationen for kompressorn.

1B Inbyggnad i kylskapselement

av kylskap aller kyl/frys med inbyggd ventilation. Luftten strömmar in via sockeln och leds bakom skapet.

1C Inbyggnad under bordsplatta

eller i forlängning av bordsplatta som extra bordsplats, av bordsmodeller (TU/TUG-modeller). Om ventilationsmatten inte kan motas kan en oppning tas upp i bordsplattan.

Det ar viktigt att skapet star helt vagratt.

Med hjalp av stallskruvarna under skapet kan Ni justera upp skapet.

Du kan själv vända dörren

Illustration 2 sar, hur Du sjalv latt kan andra dorren fran ganggjarn pa hoger till ganggjarn pa vänster sida - eller omvant.

Sā hār gār det till.

Pá modellar med skiva avmonteras skivan sá har:

Lossa de 4 skruvarna 1ned en skruvmejsel. Nu kan skivan dras ut ur ramen 2 Skivramen lossas genom att avlagsna detva forsta skruvarna med en nyckel 3

Lagg kylen på "ryggen" med framsidan uppåt.

Först avmonteras dorrhandtaget 9 De två bärskenorna under skapet avlagsnas. Har skapet sockel ar det inte nödvändigt att avmontera/DDne.

Vid TU-modeller avlågsnas de två främre benen (langst framme mot dörren) sa har: Nylonbenet kruvas av manuellt.

Skruveninne bussningen 5vlagsnas med hjalp av en skruvmejsel. Harefter kan bade bussningen och innerskivan avlagsnas.

Vid avmontering av dörren avlågsnas Först skruvarnas täckproppar ⑦ avlågsnas med en kniv eller dylikt och)darefter skruvarna ⑧ med en nyckel 9om visat pa ritningen.

Gangjärnen 0 och attrapgangjärn flytta diagonal, (oversta hogra gangjärnet placeras i nedersta vänstra hornet, och nedersta hogra gangjärnet placeras i oversta vänstra hornet).

När dörren harefter monteras, bör det laggas ett 9 mm mellanstycke (trä aller liknande) mellan skapets front och dörrens kant for att få plats for tätningslisten.

Kom ihag att fä ratt mängd underlaggsskivor placerade vid understa gangjärnet, sa att dorrenkommen i ratt hojd.

Bärskenorna monteras, och skåpet ställs
på plats.

After att skapet har placerats kan det vara nödvändigt med en afterjustering av gangjärnen. De avlanga halen i gangjärnen ger mölighet tillenna justering, sa att tattningslisterna far basta tatning hela vagen runt.

Igångsätting

Om kylen under transporten har legat eller har stätt kallt på lager (kallare an +5^ ), maste den ha en viloperiod på minst 1 timme, innan den tas i bruk.

Anslut ström till kylen genom att sticka in kylens stickkontakt i vagguttaget.

Elanslutning

Skapet ar avsett for anslutning till vaxelström. Anslutningsvärdena for spanning (V) och frekvens (Hz) finns angivna på typskylt sine i skapet.

Om speciella forhällanden gör sig gällande,ör Du kontakta Din leverantör ellerinstallator,innan Du ansluter Ditt nga skap.

Temperaturreglering

Skapet startas genom att stalla in temperat
turregleringsknappen 4nitt12nra-
det.

På nagra modeller ar knappen barnsakrad, och man maste)darfor anvandaett mynt ellerrdylikt,nar temperaturen stalls in-pa andra modeller stalls temperaturen in manuellt genom att vrida pa knappen.

After ett par timmar har skapet kylts ner.

Onskas kallare temperatur, vrids regleringsknappen i riktningen "Max." Onskas varmare temperatur, vrids regleringsknappen i riktningen "0".

s

När temperaturregleringsknappen stared in position "0", stark kompressorn stilla.

OBS - temperaturen innate i skapet kan variera beroende pa temperaturen i lokalen, antelet dorroppninger, placering i lokalen etc. Dessa faktorer maste man ta hansyn till vid inställningen av temperaturen.

Kylens användning och utrustning

Det ar varmast i dörren och överst i kylen och kallast nederst i skapet.

Kylskapets korta hylla 6an anvandas som snedstalld flaskhylla, genom att sanka den bakre delen mot den underligande hyllbararen.

Grönsakslåda/lador

Ládan/la:dorna nederst i kylen lampar sig väl for Förvaring av frukt och grönsaker.

Den ovenfor liggande hyllan med overtackning skyddar mot uttorkning av varorna.

Serveringsboxar i dörren

Boxarna ar idealiska for alla slags livsmedel. De tatslutande locken hindrar uttorkning och ar aven perfekta som serveringskarl, fran kylen direkt fram pa bordet. Serveringsboxarna ar gjorda av ett material, som inte paverkas av mineraloljor, fetamnen och svaga syror. De tal frystemperatur och temperaturer upp till 100^ C, och de kan rengoras i diskmaskin, men fär inte placeras direkt vid varmeeelementet.

Serveringsboxar kan också köpas som extrautrustning.

Flaskhylla/hyllor i dörren

Flaskhyllan kan installas på djupet med hjälp av tradbygeln. Inställning foretas genom att flytta tradbygeln i halen på flaskhyllan 5.

Flaskhyllan kan flyttas med 10 cm intervall

Avfrostning

Skapet har helautomatisch avfrostning, som styrs av en givare. Denna gör att kylningen Först startar Near kylelementet ar welt avfrostat.

Skulle det trots allt uppsta onormalt mycket is, kan man avfrosta manuellt genom att vrida temperaturregleringsknappen mot vänster till "0".

När kylelementet ar rent startas kylskåpet genom att vrida temperaturregleringsknappen mot "Max." Knappen bör dock inte vridas helt tillbaka till den "gamla"installen.

Rengöring

Skapet rengörbs bast med en svag Lossing av tval och vatten.

Använd inte rengöringsmedel, som kan repa.

Tätningslisten skall rengöras regelbundet for att sakra lang halbarhet.

Skapets plastdelar tãl inte kokande vatten (max temp 85^

Nyttiga tips

Dörren sitter fast

Vid öppning och stängning av skapet bil-das ett undertryck i kylen. Vill Du öppna och stanga upprepade gänger - kort after varandra, kan Du lagga in nagot mellan dörrens tätningslist och skapets framkant, sa att en luftpassage bildas.

Kylen skull inte användas under nàgon tid

När kylen har avfrostats och rengjorts, ställs dörren lite på glänt. Härigenom undviker Du obehaglig lukt.

Kompressorn går inte

• kontrollera temperaturinställningen.

• kontrollera, om detkommen strom till kylen, och om stickkontakten sitter riktigt i vagguttaget.

Rassel aller brum

• kan vara rör, som stöter mot varandra erller berör den utvändiga beklädnaden.
• kontrollera, att kylen stär helt vägrätt.

Vatskeljud (risslande och porlande ljud)

Kammer fran cirkulerande kylvatska, vilket ar normalt, ocks after att kompressorn har stannat.

Observera for ovrigt

Kompressorns startsystem kan ota behöva en paus, innan Återstart kan genomforas. Pauslangden bestämmer kompressorn själv automatiskt.

Eventuell tilltappning av tovattenavlopp

Tilltappningen kan uppsta i plastbojen vid tovattenavloppet innate i skapet. Avlagsna pa basta satt tilltappningen. Rena direfter for sakerhets skull sjalva bojen, t.ex. med hjalp av en piprensare el. dyl.

Om problemet fortfarande bestar, kan orsaken vara tilltappning vid nedloppsröretstutlopp i tovattenskalen. Tovattenskalien ar placerad ovanpå kompressorn på baksidan av kylen.

Reservdelar

Uppge typ och serienummer på kylen, nar Du bestaller reservdelar. Dessa upplysninger finner Du på typskylten sine i skapet.

Byte av lampa

Anvand en 15 Watt, 240 Volt lampa med liten fattning.

Vrid Iaset 1/4 omgang. Nu kan ljusskarmen 5vlagsnas och glodlampan bytas.

I nogra modeller avlagsnas skarmen genom ett latt tryck - se 4 13

GRAM service

Gram tacker fabrikations- och materialfel som uppSTAR inom 2 ar fran inkopsdatum (mot uppvisande av kvitto). Tackningen forutsatter normal anvandning i privat hushall och att kyl/frysskapet ar inkopt fabriksnytt i Sverige. Tackningen omfattar reservdelskostnad, eventuella transport-kostnader och arbetslON.

Teknisk support

Felamalan DYGNET RUNT per Telefon: [phone]

Skrotting

När den använda kylen skall skrotas,
måste det ske på att miljömmässigt korrekt sätt.

Var uppmarksam pa reglerna for skrotning. Det kan finnas speciella krav/betingelser, som maste uppyllas.

Du kan fä upplysning om skrotting hos:

• Gram Sverige AB
• Din vitvaruforsäljare
• myndigheterna (kommunen, naturvardsverket e.dyl.)
