BEDIENUNGSANLEITUNG UX32J56BTCDUGA05 BLAUPUNKT

1x Stand neck
1x Stand

1x Remote control

1x RF cable*

2x AAA bateries

1x Mini-Component-Cable * (optional)

1x User guide

1x Mini A/V Cable * (optional)

1x Quick Start Guide

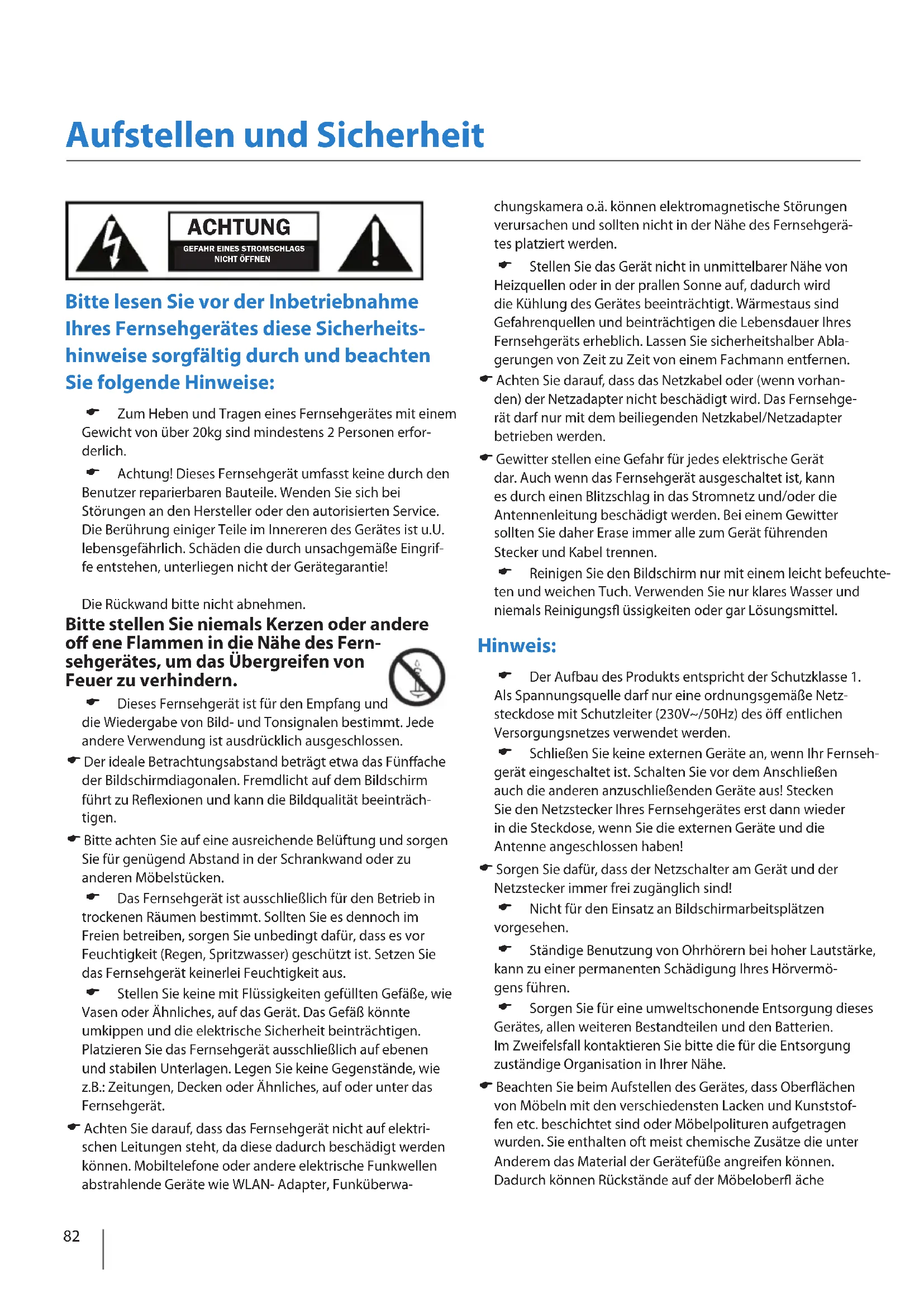

Bitte lesen Sie vor der Inbetriebnahme Ihres Fernsehgerätes diese Sicherheitshinweise sorgfältig durch und beachten Sie folgende Hinweise:

Zum Hebun und Tragen eines Fernsehgerätes mit einem Gewicht von über 20kg sind mindestens 2 Personen erforderlich.
Achtung! Dieses Fernsehgerät umfasst keine durch den Benutzer reparierbaren Bauteile. Wenden Sie sich bei Störungen an den Hersteller oder den autorisierten Service. Die Berührung einiger Teile im Innereren des Gerätes ist u.U. Lebensgefährlich. Schäden die durch unsachgemäß Eingriffe entstehen, unterliegen nicht der Gerätegarantie!

Die Rückwanditte nicht abnehmer.

Bitte stellen Sie niemals Kerzen oder andere offene Flammen in die Naze des Fernsehgerätes, um das Übergreifen von Feuer zu verhindern.

• Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. jeder andere Verwendung ist ausrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt etwas das Fünffache der Bildschirmdiagonalen. Fremdlicht auf dem Bildschirm führt zu Reflexionen und kann die Bildqualität beeinträchtigen.
-itte achten Sie auf eine ausreichende Beluftung und sorgen Sie fur genugend Abstand in der Schrankwand oder zu anderen Mobelstücken.

Das Fernsehgerät ist ausschließlich für den Betrieb in trockenen Räumen bestimmt. Sollen Sie es Dennoch im Freien betreiben, sorgen Sie unbedingt dazu, dass es vor Feuchtigkeit (Regen, Spritzwasser) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäfe, wie Vasen oder Ähnliches, auf das Gerät. Das Gefäß konne umkippen und die elektrische Sicherheit beinträchtigen. Platzieren Sie das Fernsehgerät ausschließlich auf ebenen und stabilen Unterlagen. Legen Sie keine Gegenstände, wie z.B.: Zeitungen, Decken oder Ähnliches, auf oder unter das Fernsehgerät.
Achten Sie darauf, dass das Fernsehgeber nicht auf elektrischen Leitungen steht, da diese dadurch beschädigt werden können. Mobiltelefone oder andere elektrische Funkwellen abstrahlende Geräte wie WLAN-Adapter, Funküberwa

chungskamera o.a. können elektromagnetische Störungen verursachen und sollenn nicht in der Nähe des Fernsehgerätes platziert werden.

Stellen Sie das Gerät nicht in unmittelbarer Höhe von Heizquellen oder in der prallen Sonne auf, dadurch wird die Kühlung des Gerätes beeinträchtigt. Wärmestaus sind Gefahrenquellen und beinträchtigen die Lebensdauer Ihres Fernsehgeräts erheblich. Lassen Sie sicherheitshalber Ablagerungen von Zeit zu Zeit von einem Fachmann entfern.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhenden) der Netzadapter nicht beschädigt wird. Das Fernsehgerratarf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.
Gewitter stellen eine Gefahr für jeder elektrische Gerät dar. Auch wenn das Fernsehgeber ausgeschelt ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter sollen den Sicher der Erase immer alle zum Gerät führenden Stecker und Kabel trennen.

Reinigen Sie den Bildschirm nur mit einem leicht befeuchte-ten und weichen Tuch. Verwenden Sie nur klares Wasser und niemals Reinigungsf üssigkeiten oder gar Lösungsmittel.

Hinweis:

Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsqellearf nur eine ordnungsgemäße Netzsteckdose mit Schutzleiter (230V /50Hz) des off entlichen Versorgungsnetzes verwendet werden.
Schlieben Sie keine externen Geräte an, wenn Ihr Fernsehgerät eingeschaltet ist. Schalten Sie vor dem Anschlieben auch die anderen anzuschreiben den Geräte aus! Stecken Sie den Netzstecker Ihres Fernsehgerätes erst dann wieder in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Sorgen Sie davon, dass der Netzschalter am Gerät und der Netzstecker immer frei zugänglich sind!

Nicht für den Einsatz an Bildschirmarbeitsplatzen vorgesehen.
Ständige Benutzung von Ohrhörn bei hoher Lautstärke, kann zu einer permanenten Schädigung Ihres Hörvermögens führen.
Sorgen Sie für eine umweltschonende Entsorgung dieser Gerätes, allen weiteren Bestandteilen und den Batterien. Im Zweifelsfall kontaktieren Sieitte die für die Entsorgung zuständige Organisation in ihrer Höhe.

Beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedenen Lacken und Kunststoffen etc. beschichtet sind oder Möbelpolituren aufgetragen wurden. Sie enthalten oft mein chemische Zusätze die unter Anderem das Material der Gerätefüge angreifen konnen. Dadurch konnen Rückstände auf der Möbeloberfläche

entstehen, die sich nur schwer oder nicht mehr entfernen给你们<|im_start|>assistant <|im_start|>assistant lassen.

Das Display Ihres LCD/LED Fernsehgerätes entspricht den hochsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern mehrmals strengstens überprüft. Aufgrund von technologischen Gegebenheiten ist es (trotz größter Sorgfalt bei der Herstellung von Bildschirmen) nicht 100%ig ausschlusslogen, dass einige, weniger Bildpunkte Defekte aufweisen. Derartige Pixelfehler können, wenn sie in den spezifikieren Grenzen der DIN Norm liegen, nicht als Geräte-defekt im Sinne der Gewährleistung betrachtet werden.

Wichtige Informationen über den Einsatz von Videospielen, PCs, Sonderfi Imtiteln oder der Darstellung von unbeweglichen Bildern

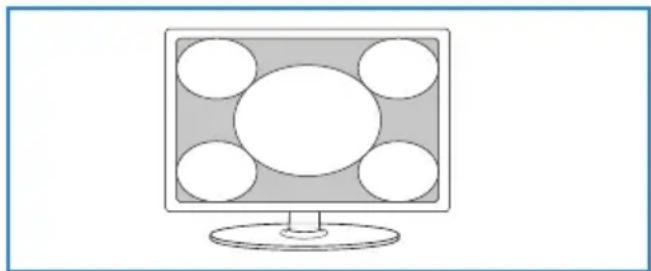

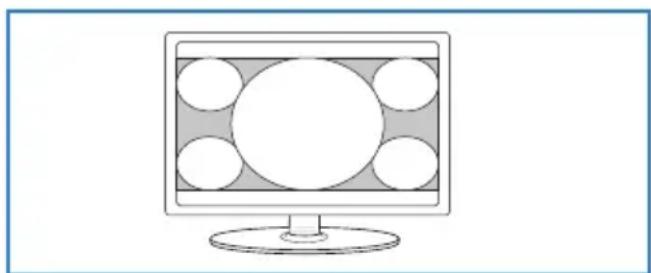

Der überwiegende Einsatz von weniger bewegten oder gänzlich unbewegten Bildinhalten kann zu einem sogenannten „permanenten Schattenbild" auf dem LCD/LED-Bildschirm führen (Fällschlich oft auch als „Einbrennen" bezeichnet). Dieses Schattenbild ist dann beim normalen Gerätebetrieb auf dem LCD/LED-Bildschirm ständig im Hintergrund zu setzen. Es handelt sich um eine teils irreversible Beschädigung. Sie können das Risiko einer solchen Beschädigung unter anderen, wie folgt vermeiden:
Die Helligkeit/Kontrast auf das minimal wahrnehmbare Niveau reduzieren.
Bringen Sie keine weniger oder nicht bewegten Bildinhalte über einen langen Zeitraum zur Anzeige! Vermeiden Sie die permanente Anzeige von:

» Zeitanzeigen oder Videotext-Tafeln
TV-/DVD-Menus: z. B. DVD-Inhalte

Pause-Modus: Belassen Sie das Gerät nicht zu lange im Pause-Modus, z. B. bei DVD- oder Videowiedergabe
Schalten Sie das Gerät bei Nichtgebrauch aus.

Batterien

-itte beachten Sie beim Einlagen der Batterien die richtige Polarität.
- Setzen Sie die Batterie nie großer Hitze aus und legen Sie diese nie an Orte, wo die Temperatur stark ansteigen kann, wie z. B. in die Nähe eines Feuers oder in direktes Sonnenlicht.

Niemals verschiedene Batterietypen und/oder alte/neue Batterien miteinander verwenden.
» Sorgen Sie für umweltschonende Batterieentsorgung.
Bitte beachten Sie, dass in den meisten EU Ländern die Batterieentsorgung gesetzlich geregelt ist.

Wie entsorge ich diesen Produkt?

ROI: Erzeugt nach dem 13. August 2005.

Der Abfall elektrischer Produkte sollen nicht zusammen mit dem Haushaltsmüll entsorgt werden.itte recyclen Sie es, wenn die Möglichkeit besteht. Bitten Sie ihre Kommunalverwaltung oder ihren Handler um Rat bzgl. der Entsorgung.

Zubehör

Die Lieferung these Fernsehgerätes umfasst folgende Einzelteile:

1xTV

1x StandfuB

1x StandfuBhals

1 x Fernbedienung

1x HF Antennenkabel

2x Batterien AAA

1x Mini-Komponenten-Kabel * (optional)

1x These Bedienungsanleitung

1x Mini A/V Kabel * (optional)

1x Schnellstart Anleitung Quick Start Guide

Installationspaket für Standfuß

Aufstellen des Gerätes

Bitte folgen Sie der Aufbauanleitung, diese befi ndet sich in der Zubehörtüte Ihr's Fernsehgerätes.

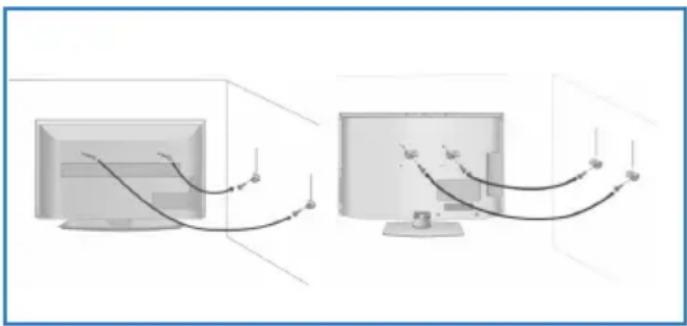

Wichtiger Hinweis

Wie nachstehend beschreiben, stellt die Montage des Gerätes an der Wand eine sichere Variante der Befestigung dar.
Konnen Sie den Fernseher nicht an seiner Unterlage befestigen, empfehlen wir Ihnen den Fernseher mit einer Sicherheitsleine und Ölenschrauben an der Wand zu fi xieren.
Stellen Sie in jedem Fall safer, dass Kinder das Fernsehgerät nicht kippen, sich daran hängen oder darauf klettern konnen. Ein umkippendes Fernsehgerät kann Ihnen und Ihr dem Kind schwerste Verletzungen zufugen.
Die Sicherheitsleine sollen nicht durchhängen und horizontal zwischen Fernseher und Wand angebracht sein.

Wandmontage

Ihr Fernseher ist für Wandhalterungen des VESA Standards vorbereitet:

1. Entfernen Sie zunachst die vier in der Abbildung gekenn-zeichneten Schrauben.

1. Befestigen Sie nun die Wandhalterung mittels der soeben gelösten Schrauben.

Bitte beachten Sie beim Aufstellen des Gerätes einen Mindestabstand von 4 cm zu Wänden oder anderen hitzestauenden Hindernissen. Für alle Geräte größter 26^ muß der Abstand mindestens 5 cm betragen.

Für eine optimale Bildqualität sollte das Gerät bei Wandmontage oberhalb der Augenhöhe möglichst so nach unten geneigt werden, dass der Bildschirm frontal zum Betrachter ausgerichtet ist.

Zur Gerätebefestigung nur die mit dem TV Gerät mitgelieferten Schrauben benutzen. Der Einsatz von anderen, insbesondere längeren Schrauben kann zu einer irreparableren Beschädi Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben. Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an.

Hinweis

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorgehen, beachten Sie unbedingt die Montageanleitung der Wandhalterung oder让他们 Sie die Montage von einem Fachmann durchführten. Bevor Sie in Wände bohlen, vergewissem sie sich, dass an dieser Stelle keine elektrische oder andere Leitungen (Wasser, Gas) verlegt sind.

Anschlieben und Vorbereiten

1. Das Antennenkabel der Hausantenne in die Antennenbuchse (RF IN) des Fernsehers stecken. Stecken Sie den Stecker des Netzkabels in die Steckdose.

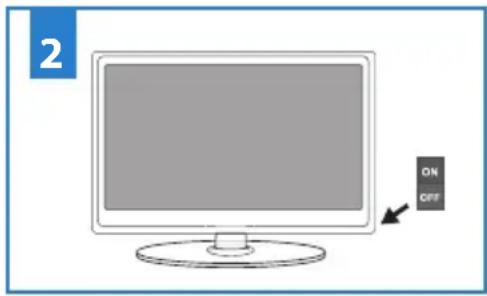

2. Das Gerät mit dem an der Unterseite des Gerätes angebrachten Ein/Aus Schalter einschalten.

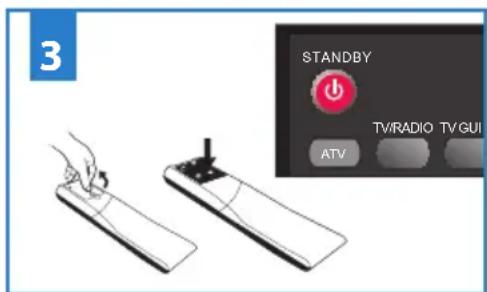

3. Die mitgelieferten Batterien ins Batteriefach der Fernbedienung einlagen (Polung beachten) und das Gerät mit der Standby-Taste einschalten.

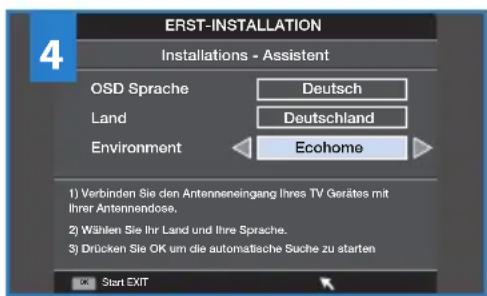

4. Auf dem Bildschirm wird die ersten Seite des Installationsassistenten angezeigt. Sollten Sie keine Anzeige sehen, drücken Sieitte die Taste [MENU] auf der Fernbedienung und geben dann die Zeichenfolge 8-8-8-8 ein. Das Menu wird angezeigt. Mit Hilfe der Funktion "Ecohome" reduzieren Sie die Leistungsaufnahme um ca. 15% gegenüber anderen Modi. Die Bildhelligkeit ist in der "Ecohome" - Funktion reduziert. Wenn diese Funktion fur Sie nicht passend ist, konnen Sie einen anderen Mode auswahlen.

Achtung: Der „Demo“ - Mode ist mit optimaler Bildeinstellung voreingeistlt, hat jeder zirka 15% mehr Energieverbrauch als im der „Ecohome“ - Mode.

Wahlen Sie ggf. Ihr Sprache und Ihr Land. Bestätigen Sie mit OK.

1. Im nachsten Schritt bestimmen Sie die von Ihnen verwendete Empfangsart. Sie haben die Wahl zwischen DVB-T und DVB-C. Der Analogbereich wird automatisch mit durchsucht, da die meisten Kabelnetze noch analoge Signale beinhalten. *

2. Bei vorhandenheit Breitband-Kabel (DVB-C): Wenn Sie an ein BK-Netz ange-schlossen sind, wahlen Sie unter Digital Typ DVB-C. Behalten Sie möglichst alle Voreinstellungen bei. Drücken Sie dann auf die [OK] Taste um den Suchlauf zu starten.

Sollten bei DVB-C Empfang einzeln Sender nicht gefunden werden, erfragen Sie bei Ihr dem Netzanbieter die gultige „Netzwerk ID". Führten Sie anschließend eine neue Suche durch. Drücken Sie die Taste [MENU], wahlen Sie „Automatische Sendersuche" aus und tragen Sie hier die erfragte Netzwerk-Id ein. Starten Sie die Suche mit der [OK] Taste. *

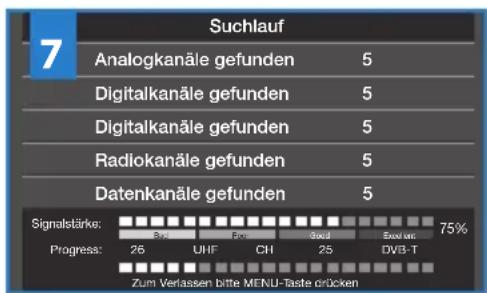

1. Nach Beendigung des Sendersuchlaufes wird folgende Bildschirmseite angezeigt:

Sollten einzelnne Sender nicht gefunden werden, kann die Ursache an einer zu geringen Signalstarke oder Qualität liegen. In dieser Falle konnte der Einsatz eines Antennenverträkers oder einer aktiven Antenne von Nutzen sein. Nach einer entsprechenden Aufrüstung führen Sieitte eine erneute Kanalsuche durch. Hierzu siehe >>Menu Programmkanäle.

Hinweis

Solleh der Empfangsfeldstärke, diese wird beim Kanalwechsel oder nach Drücken der "Info" Taste angezeigt. Sollet das eingehende Signal unter 50% liegen, empfehlen wir die Verwendung eines

Antennenverträkers oder einer aktiven Antenne. Der Signalverträker wird in die Zuleitung vom Antennenanschluss zum TV-Gerät geschalten.itte beachten Sie die Montage-/Bedienungsanleitung des Herstellers. Antennenverträker erhalten Sie im gut sortierten Fachhandel.

* - nur fur modelle mit DVB-C empfänger

1. STANDBY - Schaltet das Gerä ein oder in Bereitschaft

MUTE - Stummschaltung ein oder aus

TV/RADIO - Zum Digitalempfang und im Digitalmodus zwischen TV / Radio umschalten

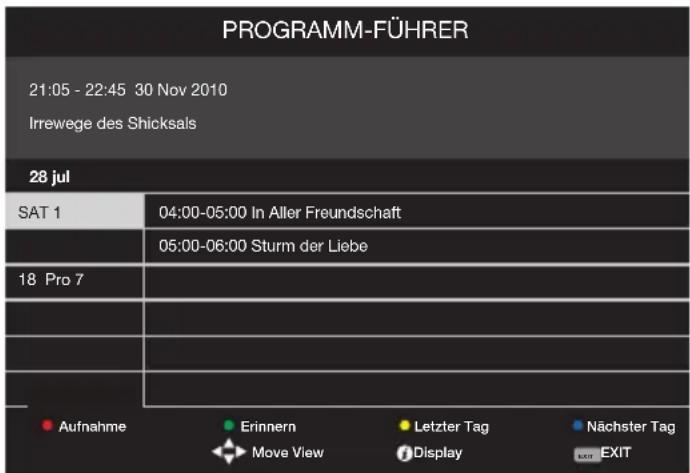

TV GUIDE - Ruft im Digitalmodus die elektronische Programmzeitschrift auf

ATV-Zu Analog TV umschalten

USB-Zur USB-Quelle umschalten

DVD1-Auf DVD-Betrieb schalten

EJECT1 - Disc auswerfen

1. REC3-Aktuelle Sendung aufnehmen

REC LIST3- Off net die Beste aufgenommener Beiträge

• Aktuelles Kapitel wiederholen
  Zum nachsten Kapiel springen
  Wiedergabe stoppen
• Schneller Rücklauf

• Schneller Vorlauf
  Wiedergabe / Pause (Live-Sendung anhalten, Time-Shift3)

• SOURCE - Quellenmenu anzeigen

INFO - Erstes Betätigkeiten zum aktuellen / nachsten Beitrag.
Zweimal Betätigen liefert aktuelle Programminfos.
( / / / / OK) - Ermöglichen das Durchblättern im On-Screen-Menu und individuelle Anpassungen von diversen Geräteinstellungen.
MENU - Hauptmenu aufrufen / verlassen
EXIT - Alle Menüs verlassen
0-9-DirekteProgrammwahl
- zum zuletzt gesehenen Programm
FAV-Favoritenliste

1. ▲ VOL▼- Lautstärke erhöhen / reduzieren

SUBTITLE - Filmuntertitel ein- oder ausblenden
ASPECT - Zwischen verschiedeneen Bildformaten umschalten
AUDIO - Sprache / Tonspur umschalten (wenn verfügbar)
SLEEP - Wiederholtes Drücken wähl in 15 Minutenschritten die automatische Abschaltzeit
CH - Schaltet auf den nachst hohenen oder niedrigeren Programmplatz

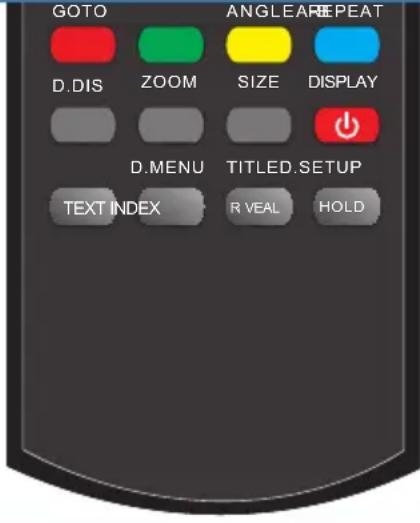

1. GOTO 1 - DVD-Modus - Kapitel wahlen.

A-B1 - DVD-Modus - Markiert eine bestimmte Abspielsequenz.

Einmal Drücken markiert den Startpunkt, ein weiteres

Drucken markiert den Endpunkt.

ANGLE1 - DVD-Modus - Verschiedene Betrachtungswinkel wahlen (DVD Option).

REPEAT - DVD-Modus - Abspielien wiederholen.

In einigen Menüs erhalten die farbigen Tasten zusätzliche Funktionen, beachten Sie die

Untertitel in den Menus.

D.DIS - DVD-Modus - Auskünfte über aktuelles Medium

ZOOM1-DVD-Modus-Zoomen

SIZE - Videotext-Modus - Ändert die Grüße

der Bildschirmanzeige im Videotext-Modus

DISPLAY - Schaltet den Bildschirm aus z.B. bei Radioempfang

D SETUP1/TEXT - DVD-Modus - Menu-Anzeige für DVD-Einstellungen

Videotext-Modus - Öff net den Videotext

D.MENU1/INDEX - DVD-Modus - Anzeige des DVD-Menus.

Videotext-Modus - Indexsite anzeigen

TITLE1/REVEAL - DVD-Modus - Zur Anzeige des DVD-Titelmenüs

Videotext-Modus -Verdeckte Worte ein- oder ausblenden.

HOLD1 - Videotext-Modus - aktuell angezeigte Seite anhalten

S MODE - Taste wiederholt drucken, um durch die verschiedene

Tonwiedergabe-Modi zu blättern

P MODE- Taste wiederholt drucken, um durch die verfügbaren Videobild-Modi zu blättern

1 - Funktionen sind nur auf Fernbedienungen, für TVs mit interiertem DVD Player, verfügbar.
2 - Funktionen sind nur auf Fernbedienungen, für TVs ohne DVD Player und PVR, verfügbar.
3-Funktionen sind nur auf Fernbedienungen, fur TVs mit PVR, verfügbar.

1

2

3

4

5

TV - Tasten und Signalquelle

▲	Disc auswerfen *
II▲	Disc Wiedergabe / Pause *
Vol+	Lautstärke erhöhen / im MENÜ nach rechts
Vol-	Lautstärke reduzieren / im MENÜ nach links
CH+	Programmplatz wahren / im MENÜ nach oben
CH-	Programmplatz wahren / im MENÜ nach unten
MENU	MENÜ bzw. Dialogfenster öff nen
SOURCE	Signalquellenmenü öff nen
STANDBY	Stand-by Modus ein-/ausschalten
* nur bei entsprechend ausgestatteten Geräten

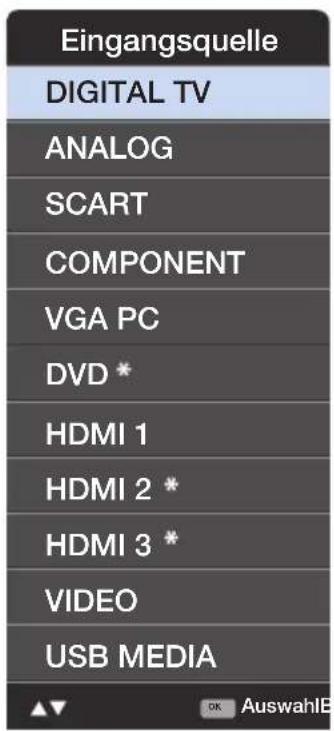

Signalquelle wahlen

(Eingang / Quelle)

Zwischen verschiedene Eingängen / Anschlüssen umschalten:

auf der Fernbedienung:

1. [SOURCE / AV] drücken - Quellenmenu wird angezeigt
2. Durch [▼] oder [▲] die gewünschte Signalquelle markieren
3. Mit [OK] bestätigen

amFernsehgerat:

1. [SOURCE] drucken
2. Mit den Tasten CH + / - die gewünschte Signalquelle markieren
3. Mit Vol+/- die gewünschte Eingangs-/ Signalquelle bestätigen.

Das Bild dient nur zur Illustration.

OSD-MENU ist von Ihrem TV Modell abhängig.

* -nur fur ausgewählte modelle

USB

USB-Eingangsgsport

Mini Video*

Videoeingang - Audio R/L
für Video, YPbPr eigang

HDMI 1,2*,3* in

HDMI-Eingang 1,2*,3*

SCART*

SCART-Eingang

VGA(PC)

VGA PC-Anschluß

CI Card IN

Karteneinschub / ClSchnittstelle

VGA (PC) Audio In

3.5mm Klinkenbuchse für PC-Audio-Eingang

RF In

HF-Antennen-/TV-Eingang

R/L - Video & YPbPr audio In*

Video Audio Eingang / YPbPr Audio Eingang

COAX Audio Out

Digitaler Audioausgang

Video (CVBS) *

Videoengang

HEADPHONES

Kopfhörerausgang

MiniYPbPr*

Mini HD-KomponentenEingang

YPbPr

HD-Komponenten-Eingang

* - optional

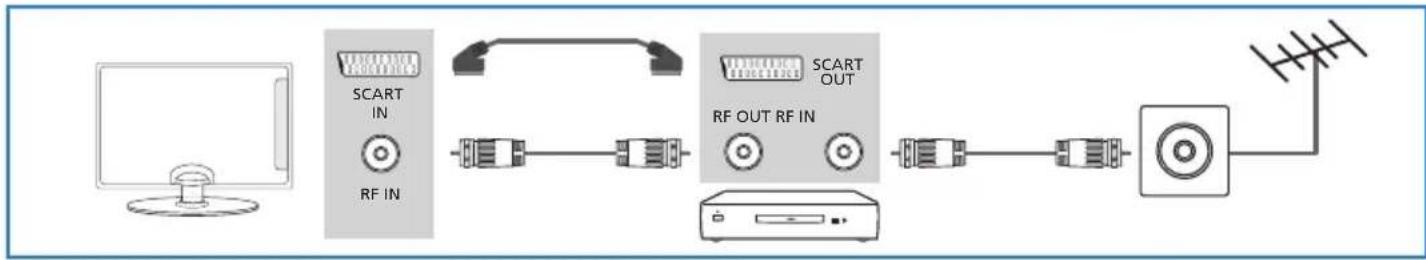

DVD-Spieler / Rekorder, Video-Rekorder oder Kabel- / Satellitenreceiver anschließen

Wahlen Sie die Eingangsquelle SCART!

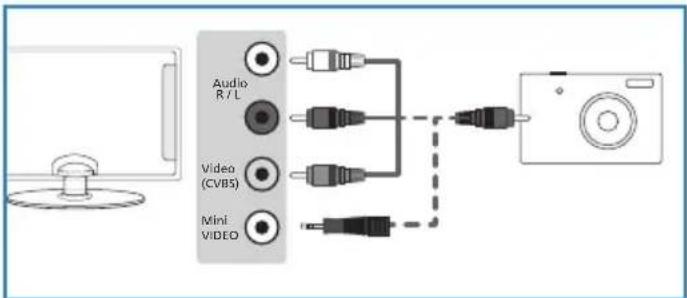

Digitale Foto- oder Videokamera/Spielkonsole anschließen

Wahlen Sie die Eingangsquelle VIDEO!

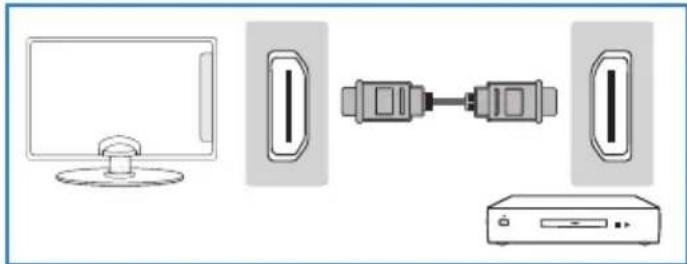

HD-Gerät digital anschließen (Hochauf ösend)

Das HDMI-Kabel erfolglicht digitale Video- sowie

Audiobertragung in bestmoglicher Qualitat.

Wahlen Sie die Eingangsquelle HDMI 1

(oder optional HDMI 2 oder 3)!

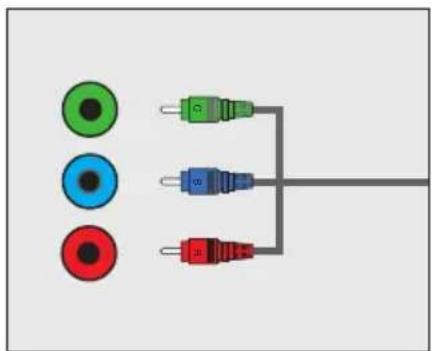

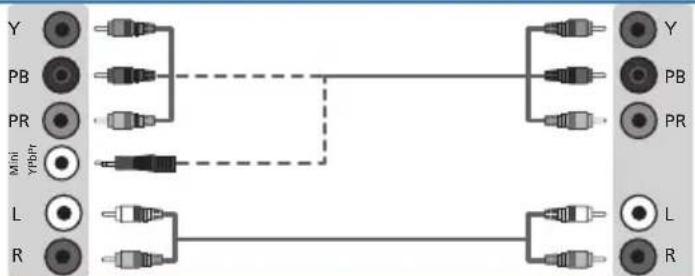

Option 2 - über Component Kabel oder Mini-YPbBr Kabel

Wenn Sie Ihr externes Gerät über die Component Kabel anschließen möchten (Rot-, Grün-, Blau- Chinchstecker) verbinden Sie die entsprichenden Anschlüsse oder verwenden Sie gegebenenfalls den mitgelieferten Mini-YpbBr Adapter. Der Sound muss separat übertragen werden, über Chinch (L/R, Rot und Weiß) oder gegebenenfalls über das Mini-AV Kabel. Die Eingangsgquelle des TVs muss auf Component gestellt werden.

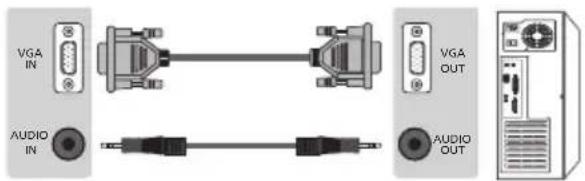

TV an PC anschließen (TV als Monitor nutzen)

Verbinden Sie das VGA Kabel (nicht mitgeliefert) mit dem TV und anschließend mit ihrem PC oder Laptop. Um die TV Lautsprecher zu verwenden, verbinden Sie ihren PC oder Laptop mit dem Audio IN Eingang des TV, direkt über 3,5mm Klinkenstecker (nicht mitgeliefert). Die Eingangsquelle des TVs muss auf VGA gestellt werden.

Hinweis

An den Schnittstellen, HDMI- und USB-Anschluss dürfen nur Kabel mit einer maximalen Länge von 3m verwendet werden.

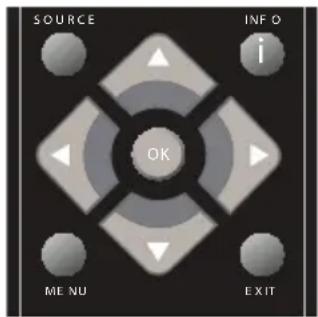

Navigation

Zum Aufrufen des Menüs,itte die Taste [MENU] auf der Fernbedienung drucken. Wahlen Sie den gewünschten Menupunkt mit den Richtungstasten ▲ ▲ Bestätigen Sie ihre Auswahl mit der Taste [OK]. Das Menu kann jederzeit durch Drucken der Taste [EXIT] verlassen werden.

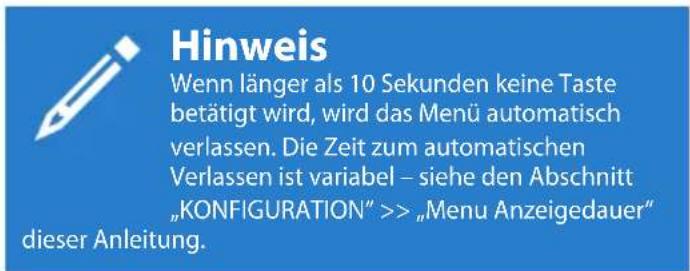

Wenn länger als 10 Sekunden keine Taste betätig wird, wird das Menu automatisch verlassen. Die Zeit zum automatischen Verlassen ist variabel - siehe den Abschnitten KONFIGURATION und „Menu Anzeigedauer" dieser Anleitung.

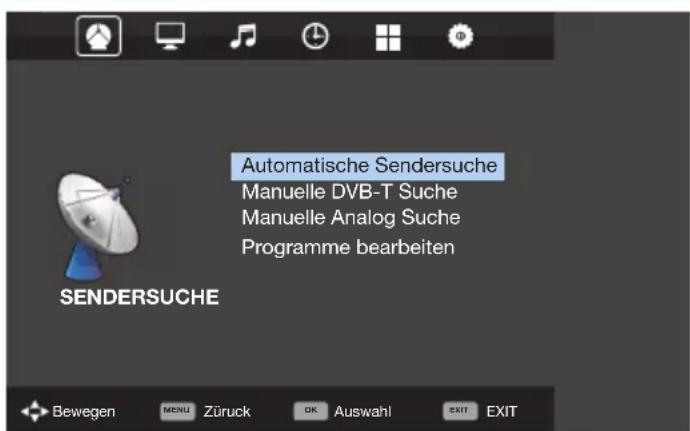

Sendersuche

Automatische Sendersuche - Vollständiger Sendersuchlauf mit länderspezifi scher Auswahlmöglichkeit.

Bestimmen Sie die von Ihnen verwendete Empfangsart. Sie haben die Wahl zwischen DVB-T und DVB-C. Der Analogbereich wird automatisch mit durchsucht, da die meisten Kabelnetze noch analoge Signale beinhalten.

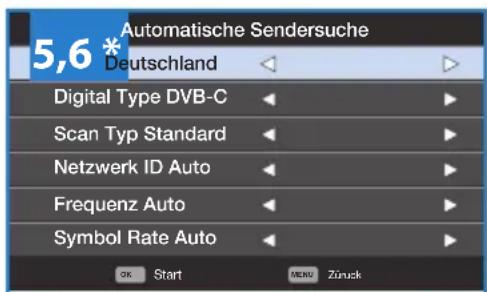

Automatische Sendersuche
Land	Deutschland	▷
Digital Type	DVB-C	▷
Scan Typ	Standard	▷
Netzwerk ID	Auto	▷
Frequenz	Auto	▷
Symbol Rate	Auto	▷
Start	Zruck

Achtung! Zuvor gespeicherte Programme werden gelöscht und in neuer Reihenfolge wieder angelegt.

Manuelle DVB-T Suche - Einzelne, neue digitale Programmeuchen und hinzufugen. Wahlen Sie mit den

Tastenduzurduchsucenden Kanal aus.Dann starten Sie die Suchemit der [OK] Taste. Bestehende Sender

bleiben erhalten, neue werden am Ende der Liste hinzugeführct.

Manuelle DVB-C Suche* -

Einzelne, neue digitale Programme
suchen und hinzufugen. Wahlen Sie mit
den Frequenz, Symbolrate und
QAM Type. Dann starten Sie die Suche
mit der [OK] Taste. Bestehende Sender

bleiben erhalten, neue werden am Ende der liste hinzugeführct.

Manuelle Analog Suche -

Neue analog empfangbare Programme.
suchen und hinzufugen.Wahlen Sie mit den Tasten die zu durchsuchende
Frequenz aus. Sie konnen diese auch uber die Tasten 0-9 direkt eingeben.

Legen Sie ggf. die weiteren Parameter fest und starten dann die Suche mit der [OK] Taste. Bestehende Sender bleiben erhalten, neue werden am Ende der Liste hinzugeführct.

Hinweis

Analoge Programme fnden Sie in Deutschland nur noch in Kabelnetzen.

Programme bearbeiten - Hier können einzeln Kanä gelöscht, verschoben, ausgeblendet und zur Favoritenliste hinzugeführst werden.

• (Rot) Löscht den unter der Markierung befindlichen Programplatz.
• (Grün) Ermöglicht die Änderung des Programmnamens (nur bei Analog TV verfügbar).
  Gelb) Kennzeichnet das unter der Markierung liegende Programm zum Verschieben. Dieses kann dann mit den Tasten zu einem beliebigen Programmplatz bewegt werden. Ein nochmaliger Druck auf die gelbe Taste legt das Programm an der gewünschten Stelle ab.
• (Blau) Kennzeichnet das unter der Markierung liegende Programm zum Überspringen. Dieses kann dann bei der Programmfortschaltung über die CH +/- Tasten nicht mehr angewählt werden. Eine Direktanwahl durch Eingabe der zugeordneten Programmplatzziffern ist weiterhin möglich.
• Schaltet direkt auf das markierte Programm um und zeit dem sieses auf dem Bildschirm.
  FV - Fugt Sender in die Favoritenlisten ein oder löscht sie aus dieser.

* - nur fur modelle mit DVB-C tuner

Bedienung des TV-Menus

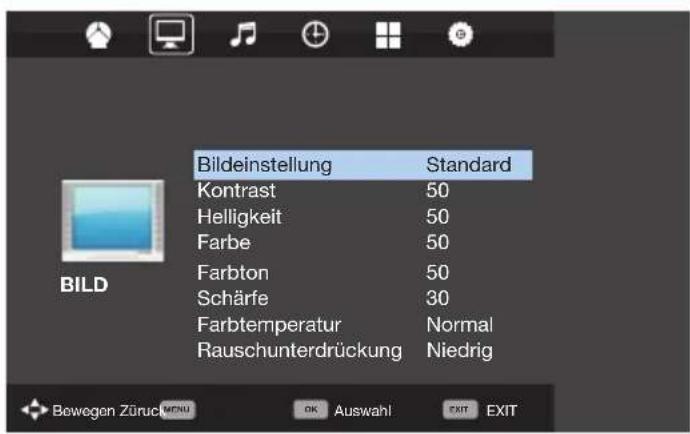

Bild | Ton

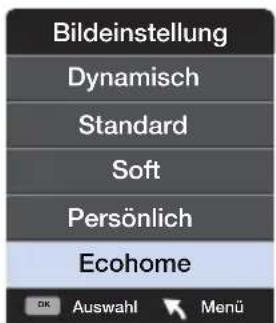

Bild - Sie können aus folgenden Voreinstellungen wahren:

Dynamisch Lebhaft und kontrastreiche Bildeinstellung

Standard Vorgegebene Grundeinstellung

Soft Betont weiche Bildeinstellung

Persönlich Ermöglicht individuelle Einstellungen bzw. ruft diese auf

Ecohome Mit Hilfe der Funktion "Ecohome" reduzieren Sie die Leistungsaufnahme um ca. 15% gegenüber anderen Modi. Die Bildhelligkeit ist in der „Ecohome“ - Funktion reduziert.

Kontrast-Einstellung fur die Graubastufung *

Helligkeit - Bildhelligkeit erhöhen oder reduzieren *

Farbe - Farbintensität einstellen *

Tint - Nur bei NTSC anwählbar, dient der Phasenkorrektur des NTSC Signales.

Scharfe-Bildscharfe erhohen oder reduzieren *

• Änderungen dieser Werte sind nur bei der Einstellung „Persönlich" anwähbar.

Farbtemperatur - Verfügbare Einstellungen:

Normal Vorgegebene Grundeinstellung mit neutraler Farbwiedergabe

Warm Bild wirkt durch einen höheren Rotanteil vom Farbton her wärmer

Kalt Bild wirkt durch einen höheren Blauanteil vom Farbton her kühler

Rauschunterrückung - Verfügbare Einstellungen:

Aus Keine Beeinfl ussung des Bildes, ideal für digital empfangene Programme
Niedrig Minimale Unterrückung von Rauschanteilen im Bild
Mittel Mittlere Unterrückung von Rauschanteilen im Bild
Hoch Maximale Unterrückung von Rauschanteilen im Bild
Standard	Empfohlene Einstellung bei Analogempfang

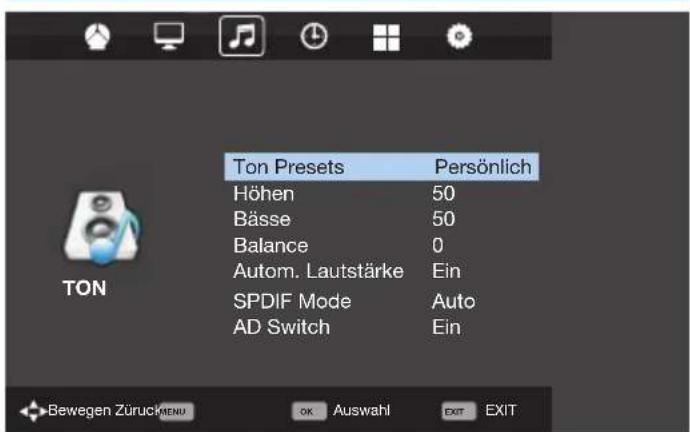

Ton

Ton Presets - Sie können aus folgenden Voreinstellungen wahlen:

Standard Vorgegebene Grundeinstellung

Musik Optimiert für einen dynamischen Kinosound

Film Voreinstellung für ein betont lebendiges Klangbild

Sport Hebt die menschliche Stimme gegenüber anderen Tönen hervor

Persönlich Ermöglicht individuelle Einstellungen bzw. ruft diese auf

Höhen - Zur Anhebung / Absenkung von Hochtönen *

Basse-Zur Anhebung / Absenkung von Tieftonen *

• Änderungen dieser Werte sind nur in der Einstellung „Persönlich" anwähbar.

Balance - Stellt das Laustärkeverhältnis zwischen linkem und rechtschrim Lautsprecher ein

Autom. Lautstärke - In dieser Einstellung werden die Eingangspegel der entsprechlichen Eingänge und Programmplatz auf gleichem Niveau gehalten, so werden unangenehmte Lautstärkesprünge beim Umschalten vermieden.

SPDIF Mode - (Digitaler Coax-Audio Ausgang). Wahlen Sie aus den folgenden Einstellungen diejenige, die Ihrer Audio-Anlage entspricht:

Aus Ausgeschaltet

Auto Erkennt und wählt automatisch die optimale Übertragungsart

PCM Für Stereo-Hi-Fi-Anlage mit elektrischem Digital-Audio Eingang wahren Sie „Pulse Code Modulation" (ein digitales Tonformat)

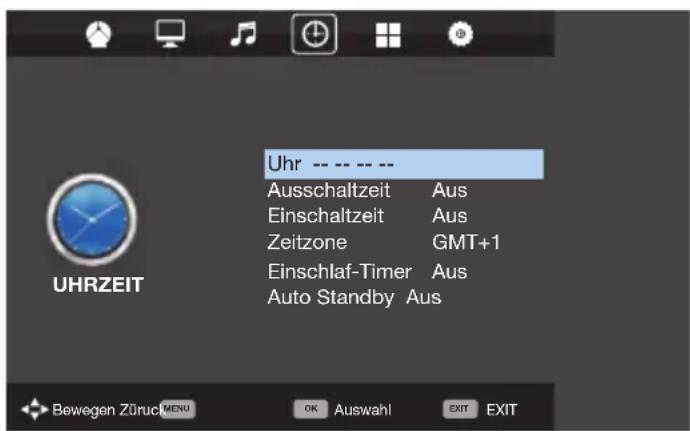

Uhrzeit

Uhr - Zum Einstellen der Uhrzeit. Nach Suchlauf im DVB Modus ist hier kein Zugriff mehr möglich, da die Uhrzeit automatisch aus dem Empfangssignal generiert wird.

Ausschaltzeit - Hier können Sie eine Zeit einstellen, zu welcher sich das Gerät abschalten soll und wenn - falls gewündt -

in welchen Intervallen (täglich, wochentlich und an welchen Wochentagen).

Einschaltzeit - Hier können Sie eine Zeit einstellen, zu welcher sich das Gerät einschalten soll und wenn - falls gewünscht - in welchen Intervallen (traglich, wochentlich und an welchen Wochentagen).

Zeitzone - Zum Einstellen der örtlichen Zeitzone wird nur im DVB-T Modus angezeigt.

Einschlaf-Timer - Hier legen Sie fest nach welcher Zeit Ihr Gerät ausschalten soll. Mögliche Einstellungen sind: Off -> Nicht ausschalten oder nach 10min -> 20min -> 30min -> 60min -> 90min -> 120min -> 180min -> 240min.

Auto Standby - Einstellmöglichkeit für den automatischen Standby in Stundenschritten: Off -> 3h -> 4h -> 5h.

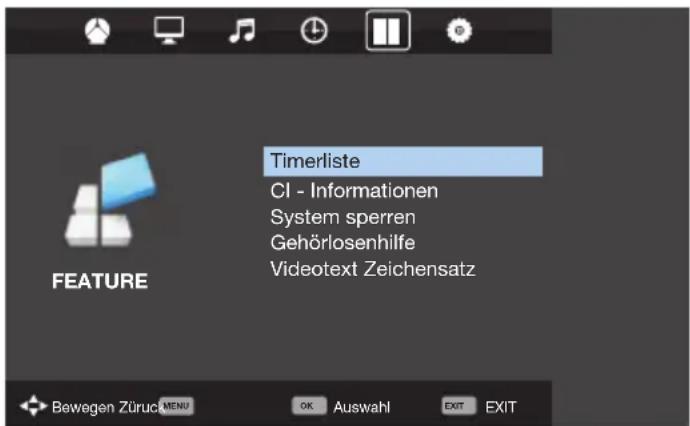

Feature

Timerliste - Listet alle programmierten Ereignisse auf.

PVR Dateisystem - Prüft das Dateisystem eines angeschlossen USB-Gerätes und zeit Informationen hierzu an. *

CI - Informationen - Zeigt bei Verwendung eines CA-Modus Informationen zum verwendeten Modul und zur eingesetzten „Smartcard". Die im Weiteren angezeigten Informationen sind abhängig vom verwendeten CA-Modul und konnen ggf. nicht in der unter „KONFIGURATION" >> „MENU Sprache" gewählten Sprache angezeigt werden!

Hinweis: - Das „CA-Modul“ und eine passende „Smartcard“ erhalten Sie von Ihr dem Programmanbieter. Das Modul wird in den seitlich im Gerät befindlichen Cl-Schacht (Cl Card In) eingeschieden; die Smartcard selbst muss nach Vorgabe des Modulherstellers in den Schlitz des CA-Moduls geschoben werden.

System sperren – Unter thisem Menu-Punkt können bestimmte Gerätefunktionen gespeppt werden, um z.B. bestimmte Programmplätze für Kinder bzw. beim Geräteeinsatz im Hotel unzugänglich zu machen oder die maximal einstellbare Lautstarke zu begrenzen. Für Änderungen über diesen Menu ist die Eingabe einer PIN notwendig. Die voreingestellte PIN lautet: 0000.

Gehörlosenhilfe - Untertitel für Hörgeschädigte.

Videotext Zeichensatz - Untertitel-Kodierung

* - nur fur modelle mit PVR

Bedienung des TV-Menus

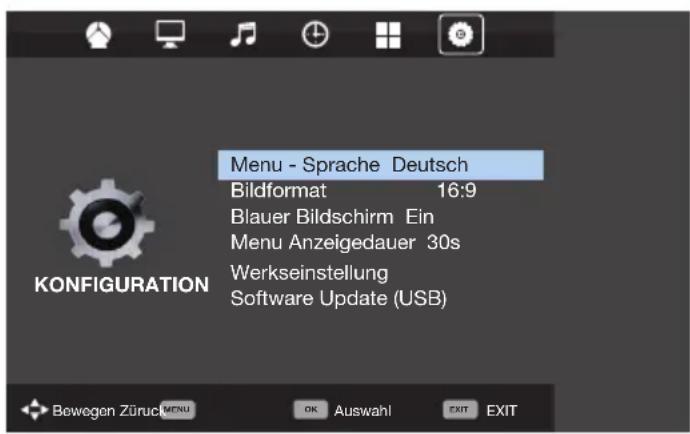

Konf guration

Konf i guration

Menu - Sprache - Zur Auswahl der in den Menüs zu verwenden Sprache.

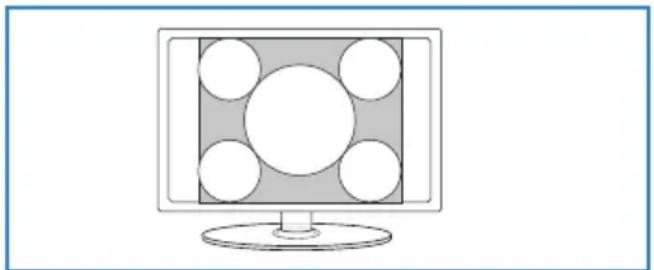

Bildformat - Hier legen Sie fest, wie Programminhalte im alten Bildschirmformat 4:3 auf Ihr modernen 16:9 Gerät darge-stellt werden sollen.

Auto - Die Bildposition wird automatisch angepasst. Abhängig vom gesendeten Bildformat konnen, je nach be-trachtetem Bildmaterial, an den oberen/unteren und/oder seitlichen Rändern Schwarzbalken sightbar werden.

16:9 Breite - 16:9 Bildinhalte werden proportional korrekt wiederergegeben, Bilder im Format 4:3 werden gedehn angezeigt.

16:9 Zoom - 4:3 Bildinhalte werden geometrisch korrekt angezeigt. Das Bild wird hierzu vergroßert und dadurch an den unteren und oberen Bildrandern beschritten.

16:9 Untertitel - 4:3 Bildinhalte werden geometrisch annahernd korrekt angezeigt. Das Bild wird wie bei 16:9 Zoomvermörbert und nach oben versetzt dargestellt, sodassUntertitelungen sightbar bleiben. Am oberen Bildrand wirddas Bild beschnitten.

4:3 – In dieser Einstellung werden Beiträge im alten 4:3 Format proportional correkt und unbeschnitten, jedoch mit freihtlichen schwarzen Balken, dargestellt.

Blauer Bildschirm - Blauer Bildschirm - Wenn eingeschaltet, wird bei fehlendem Eingangssignal ein blauer Bildschirm angezeigt. ( Nur bei Analogempfang anwahlbar )

Menu - Anzeigedauer - Hier legen Sie fest nach welcher Zeit sich die Menü ausblenden sollen.

Werkseinstellung

Reset System Menu - Setzt alle Menüinstellungen auf den Auslieferungszustand zurück.

Reset TV Kanäle - Löscht alle TV Kanäle, eine neue Sendersuche wird erforderlich.

Software Update (USB) - Von Zeit zu Zeit kann der Hersteller neue Firmware (zum Herunterlagen) zur Verfügung stellen, um Ihr Fernsehgerät auf technische Neuerungen einzustellen. Diese Menüpunkt ermöglich neue SW / Firmware zu laden. Ausführliche Details werden zusammen mit der Firmware veröffnntlich.

Bitte rufen Sie unsere Kunden-Hotline an oder folgen Sie der im Internet veröff entlichen Anleitung „Produktunterstützung".

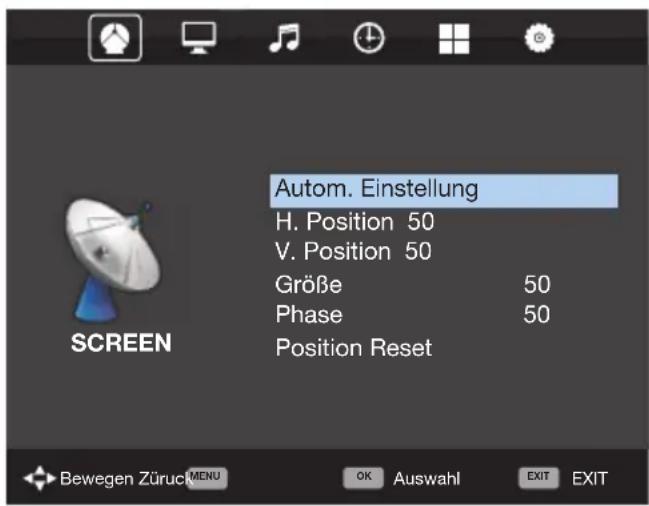

PC-Einstellungen

Hinweis

Nach Anzahl der Eingangsquelle,PC" wird an Stelle des Display Menus das PC-Setup Menu mit anderen Auswahlmoglichkeiten angezeigt.

Auto-Einstellung - Die erforderlichen Einstellungen werden, soweit möglich, automatisch getätigt.

H. Position - Zum Verändern der horizontalen Bildposition.

V. Position - Zum Verändern der vertikalen Bildposition.

Gröbe - Zum Verändern der Bildgroße.

Phase - Dienst zur Einstellung der Phasenlage des Monitorbildes.

Reset - Setzt alle Einstellungen des PC-Setup auf den Auslieferungszustand zurück.

Achtung

Wenn Sie ihren PC eine bestimmte Zeit nicht benutzten, schaltet Ihr Fernsehgerät automatisch in den Stand-by Modus (um Energie zu spare), der Bildschirm schaltet sich aus. Um den Bildschirm wieder einzuschalten, drücken Sieitte die Stand-by Taste.

Elektronischer Programm-Führer, 7-Tage Vorschau

Der TV Guide ist eine elektronische Programmzeitschrift, die Ihnen schnell und aktuell eine Übersicht von allen vorprogrammierbaren Fernsehsendungen gibt.

Mit der Taste TV GUIDE rufen Sie die von den Programmanbietern übermittelten Programminformationen auf. Diese übersichtliche Darstellung bietet ihren Informationen zu den gerade laufenden und auch zu später startenden Beiträgen. So haben Sie die Möglichkeit, Beiträge auf einfache Art für die zeitgesteuerte Aufnahme auf einem USB Gerät zu programmieren.

Nach Drücken der Taste [TV GUIDE] wird das TV Programm für die)nachsten 7 Tage angezeigt.

Aufnahme * - Ein Druck auf die rote Taste programmiert den Aufnahmetimer mit den markierten Daten.
Wiederholtes Betätigen aktiviert der Reihe nach die Wiederholoptionen "Täglich", "Wöchentlich" oder "Auto".
Erinnern - Mit der grünen Taste wahren Sie in gleicher Weise den Erinnerungstimer. Dieser schaltet das Gerät zum gewündsten Zeitpunkt ein, es startet aber keine Aufnahme.
Letzter Tag - Mit der gelben Taste konnen die Sendun-gen des Vortages abgefrgt werden. (Sofern die Daten noch vorhanden sind)
Nächster Tag - Mit der blauen Taste springen Sie zum nachsten Tag.
Zeigt detailierteInfoszum markiertenBeitrag an.

Die elektronische Programmzeitschrift können Sie jederzeit durch Betätigung der Taste [EXIT] verlassen.

Bedienung des TV-Menus

USB Aufnahme

USB Aufnahme *

USB Aufnahme im Digitalmodus - Ihr Fernsehgerät ist mit einer „USB Aufnahmefunktion" zum Speichern von Fernsehsendungen ausgestattet. Diese Funktion ist nur im Digitalmodus, und mit einem kompatiblen USB-Stick oder einer USB-Festplatte verfügbar.

Funktionen

Live TV - Live-Sendung (TV / Radio) anhalten und zeitversetzt wiedergeben, Abspielen im schllen Vor- oder Rücklauf (bis zur Rückkehr zur Live-Sendung).

Sofort Aufnahme - Schnellaufnahme mit nur einem Tastendruck.

Zeitgesteuerte Aufnahme - einfach programmierbare Aufnahme mit Hilfe des EPG (Electronic Program Guide).

Live-Sendung (TV / Radio) anhalten (Zeitversatz) *

Zum Anhalten der Live-Sendungen die Taste drucken. Das Gerät stoppt die Live-Sendung und zeichnet sie im Hintergrund auf. Drucken Sie die Taste dneut, um die Live-Sendung mit einem Zeitversatz aber ohne Informationsverlust weiter anzuschauen.
Zum Vorspulen der Aufnahme, die Taste drücken (z. B. um Werbung zu überspringen).
Zum Zurückspulen der Aufnahme, die Taste drucken.

Aufnahme von TV- und Radio-Sendungen, Wiedergabe und Archivierung auf anderen Medien z.B. Laptop.
Die technischen Gegebenheiten erfordern für diese Funktion die Verwendung eines High Speed USB Speichersticks. Speziell bei Timeshift wird gleichzeitig in den Speicher geschrieben und aus ihm gelesen,ecauseknonn nicht alle USB Speichersticks verwendet werden.

High Speed-USB-Sticks können Sie im Fachhandel erwerben.
These stehen mit Speicherkapazitäten von 4GB, 8GB, 16GB und mehr zur Verfügung. Die aktuellsten Spezifikationen und Preise können Sie im Internet in Erfahrung bringen.

Mindestanforderung USB-Stick:
Lesegeschwindigkeit -20 Mps (Megabit pro Sekunde)

Schreibgeschwindigkeit -6 Mp/s (Megabit pro Sekunde)

Möchten Sie eine USB-Festplatten mit einer Speicherkapazität von mehr als 32GB verwenden, solesen Sieitte auch den Abschnitt FAQ am Ende dieser Anleitung.

USB-Stick einstecken

Den USB-Stick in den USB-Port auf der Geräteseite einstecken. Der Stick wird automatisch auf seine Kompatibilität geprüft.

Die USB Aufnahme und die USB Aufnahme im Zeitversatz (Time-shift) ist, wenn die Mindestanforderungen an den Stick erfüllt sind, sofort möglich.

Hinweis

Wenn das Gerät den USB-Stick nicht erkennt, prufen Sieitte, ob dieser im Dateisystem FAT32 formatiert ist.

Hinweis

Beim Wechsel eines Programmes oder beim Ausschalten des Fernsehgerätes wird die USB Aufnahme automatisch gestoppt. Um mit der Aufnahme fortzufahren, die Taste Play/Pause erneut drücken.

Sofortaufnahme

Durch Drücken der Taste [REC] können Sie soit (ohne Programmierung) das aktuell laufende Programm aufnehmen. Abhängig von der Speicherkapazität wird die Sendung bis zu ihrem Ende aufgezeichnet.

Hinweis

Das Gerät ist mit einem Digitalempfänger ausgestattet. Das Umschalten eines Programmes während einer USB-Aufnahme führt. Die Aufnahme automatisch angehalten wird. Die Aufnahmen sind während Stand-by möglicher schaltet sich zu dieser Zweck automatischer aus.

Aufnahmen auf den USB-Stick sind nur im TV- bzw. Radio-Digitalmodus verfügbar. Aus lizenz- und urheberrechtlichen Gründen sind Aufnahmen von einem anderen Ein- oder Ausgang nicht gestattet.

Aufgezeichneten Beitrag ansehen

Nach Drücken der Taste [REC LIST] sehen Sie die Liste aufgezeichnete Beiträge. Markieren Sie mittels der Richtungstasten in der Listeden gewünschte Beitrag. Drucken Sie dann [OK] und die Wiedergabe beginnt.

Hinweis

Dieses Gerät wurde für den Einsatz von USB-Sticks bis 32GB entwickelt. Höhere Speicherkapazitäten von USB-Sticks oder

Festplatten sind nur dann möglich, wenn diese Medien im Dateisystem FAT32 formatiert sind. Zur Zeit der Veröff entlichung dieser Anleitung sind die mit Windows XP / Vista ausgestatteten PCs nur in der Lage unter FAT32 bis 32GB zu formatieren. Zur Formatierung von Speicherkapazitäten über 32GB benötigen Sie entsprechende PC-Programme.itte informieren Sie sich entsprechend im Fachhandel oder bei unserer Kunden-Hotline.

Im USB Modus ist die Wiedergabe verschiedenster, von Ihnen auf dem USB-Medium gespeicherter, Dateiformate möglich.

Drucken Sie die Taste [USB].

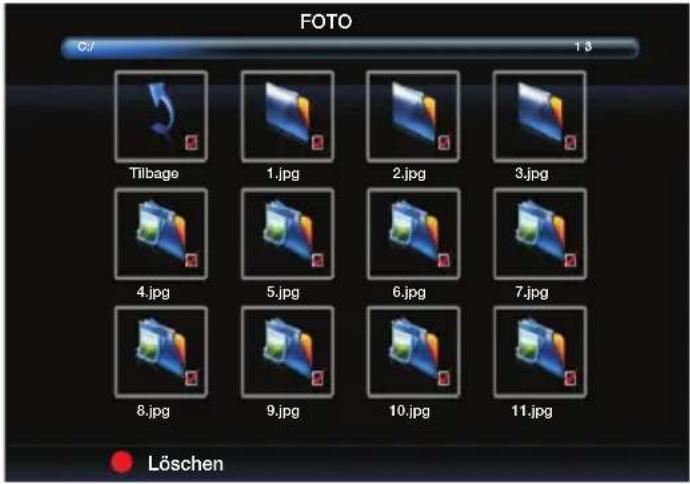

Der Inhalt des USB Sticks wird in verschiedene Kategorien dargestellt: Fotos, Musik,这部电影, Text. Der Inhalt wird nach Dateitypen sortiert.

Markieren Sie mittels der Richtungstasten in der Listie die gewünschte Kategorie z. B. "FOTO". Um diese zu öff den drücken Sie [OK], wahlen Ihr Laufwerk aus (in der Regel „C") und bestätigten nochmals mit [OK].

Wenn Sie die Markierung eine kurze Zeit auf einem Bild belassen, öff net sich ein Vorschaufenster und es werden Informationen zu diesen Bild angezeigt. Drücken Sie jetzt die [OK] Taste, um das Bild in voller Höhe auf dem Bildschirm darzustellen.

Für Musik und这部电影 ergibt sich die gleiche Vorgehensweise.
Auch hier erhalten Sie bereits beim Markieren einer Datenutzliche Informationen und eine Vorschau angezeigt.

Löschen - Mochtensie eine Dateilloschen, markieren Sie die. und drucken anschlieBend die rote Taste der Fernbedienung. Um die gewahlte Multimediafunktion zu verlassen, wahlen Sie die Schaltfl ache, Zuruck" oder drucken so oft die Taste [EXIT] bis Sie auf der gewuinschten Ebene angekommen sind. Zum Beenden der USB Funktionen, wahlen Sie einfach eine andere Quelle aus (z.B.TV).

Wahlen Sie zunachst die Eingangsquelle DVD.

Zum Aufrufen des Menüs drücken Sie dann die Taste [D.SETUP (TEXT)].

Wahlen Sie den gewünschten Menupunkt mit den Richtungstasten . Bestätigen Sie die ihre Auswahl mit der Taste [OK]. Das Menu kann jederzeit durch Anzahl des Punktes „Verlassen" ausgeblendet werden.

Seite Allgemeine Einstellung

TV-Monitor - TV-Anzeigemodus Einstellungen:

Norm/PS Vergroßerte 4:3 Darstellung mit Fokussierung auf den Bildinhalt.

Morm/Lb Geometrisch korrekte Wiedergabe mit Streifen am oberen und unteren Bildrand.

Breit Breitbartbildoption.

OSD - Sprache - Zur Bestimmung der DVD Menüsprache.

Audioeinstellseite

Abwärtsmischen - Abwärtsmischenmodus auswahlen.

Lt/Rt Lt/Rt	Abwärtsmischen auswahlen.
Stereo Stereo	Abwärtsmischen auswahlen.

Dolby-Digital-Einstellung

Doppeltes Mono - Einstellungen Doppeltes Mono

Stereo Beide Tonkanäle (Standardeinstellung).

L - Mono Monosignal nur auf dem linken Kanal

R - Mono Monosignal nur auf dem rechten Kanal.

Mix Mono Monosignal auf beiden Ausgängen.

Dynamisch - Zur Erhöhung / Reduzierung des Dynamikumfangs der digitalen Tonwiedergabe.

Seite Bevorzugten Einstellungen

TV-Modell - TV-Standard einstellen

Mit Pal-Format Mitteleuropäischer Standard.

Multi Multisync Format.

Mit Ntsc-Format In Nordamerika, Japan und weiteren Ländern verbreitetete Farbnorm.

Grundeinst - Setzt getätigte Einstellung auf Standardwerte zurück.

Disc Typen

Auto DVD Ja
Unterstützte Disc Type	CD / HDCD / VCD / SVCD / CD-R / CD-RW / DVD / DVD±R/RW
MPEG2-Dekodierung Ja
XviD-Decodierung Ja
Disc-GröBe	12 cm

* -nur fur modelle mit DVD

Tonwiedergabe / externe Laut-sprecher	Ich möchte externe Laufsprecher oder eine Surround-Anlage anschreiben.	Sie haben zwei Möglichkeiten:1) Schließen Sie ihre Surroundanlage an den Koax Anschluß an.2) Oder Sie verwenden den 3,5mm Kopfhörerausgang (Ein hierfür erforderliches Adapterkabel erhalten Sie im Fachhandel).
Menü-Darstellung	Warum werden einige Menu-Punkte gesperrt und grau angezeigt?	Einige Menüpunkte sind nur nach Anzahl bestimmer Quellen zugänglich, z.B. Einstellungen für HDMI, VGA...
TV	Ich habe das Fernsehgeber neu eingestellt. Nach dem Ausschalten wurden keine Sender gespeichert.	Bitte führen Sie einen erneuten Sendersuchlauf durch und verfahren wie in dieser Anleitung beschrieben. Brechen Sie den Suchlauf nicht vorzeitig ab, da die gefunden Sonder sonst nicht gespeichert werden.
VCR/DVD	Ich habe mein Gerät über SCART an myinen VCR oder DVD-Rekorder ange-schlossen. Nun ist es nicht mehr möglich, etwas aufzunehmen.	Bitte prüfen Sie, ob ein Antennenkabel zwischen Ihrlem externen Gerät und der Antennenbuchse angeschlossen ist. Zusätzlich muss das externe Gerät mit einem zweiten Antennenkabel mit dem Fernsehgeber verbunden sein.
Spielkonsolen 1	Ich habe eine PS3 über HDMI ange-schlossen. Jedoch ist weder Bild- noch Tonwiedergabe möglich.	1) Die Einstellung der Quelle HDMI prüfen.2) Die PS3 Einstellungen gemäß der Bedienungsanleitung prüfen.
Spielkonsolen 2	Ich habe Xbox 360 auf das Gerät per Komponentenkabel oder RGB ange-schlossen, es gibt jedoch keine Tonwie-dergabe.	Die Komponentenkabel dieren nur zur HD-Bildübertra-gung. Zur Tonübertragung haben Sie auch das rote und weiß Kabel in die Eingänge auf der Geräterückseite zu stecken. Folgen Sieitte die Anweisungen im Abschnitt „Anschlüsse".
USB-Modus	Ich habe den USB-Stick eingeführt, das Gerät erkannteihn bereits nicht.	Prüfen Sieitte nach, ob der USB-Stick im Dateisystem FAT32 formatiert ist.
USB-Modus Einsatz einer USB-Festplatte.		Wenn Sie eine Festplatte mit mehr als 32GB einsetzen wollen, denken Sieitte daran, dass diese FAT32 formatiert sein muss.Die mit Windows XP / Vista ausgestatteten PCs sind fährig,nur bis zu 32GB zu formatieren. Daher benöttigen Sie zum Formatieren von mehr als 32 GB in FAT32 ein spezielles PC-Programm.
Systemsperse	Ich habe das Password geändert und es vergessen.	Das Master-Password 1147 ermölichtlichen den Zugang zum Gerätemenu, sowie die Neuvergabe eines Passports.
Timer	Mein TV Gerät schaltet sich scheinbar willkürlich ein.	Bitte überprüften Sie, ob Sie die Timerfungtion aktiviert haben.

Universal Media Corporation /Slovakia/ s.r.o.

Mickiewiczova 7104/14,

811 07 Bratislava 1, Slovakia

Assembled in Europe
