BEDIENUNGSANLEITUNG BX42D56BFBQKUEA05 BLAUPUNKT

DE: nur für ausgewählte modelle

Bitte lesen Sie vor der Inbetriebnahme Ihres Fernsehgerätes diese Sicherheitshinweise sorgfältig durch und beachten Sie folgende Hinweise:

Zum Hebun und Tragen eines Fernsehgerätes mit einem Gewicht von über 20kg sind mindestens 2 Personen erforderlich.
Achtung! Dieses Fernsehgerät umfasst keine durch den Benutzer reparierbaren Bauteile. Wenden Sie sich bei Störungen an den Hersteller oder den autorisierten Service. Die Berührung einiger Teile im Innereren des Gerätes ist u.U. Lebensgefährlich. Schäden die durch unsachgemäß Eingriffe entstehen, unterliegen nicht der Gerätegarantie!

Die Rückwanditte nicht abnehmer.

Bitte stellen Sie niemals Kerzen oder andere offene Flammen in die Naze des Fernsehgerätes, um das Übergreifen von Feuer zu verhindern.

Dieses Fernsehgerat ist fur den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt etwas das Fünffache der Bildschirmdiagonalen. Fremdlicht auf dem Bildschirm führt zu Reflexionen und kann die Bildqualität beeinträchtigen.
-itte achten Sie auf eine ausreichende Beluftung und sorgen Sie fur genugend Abstand in der Schrankwand oder zu anderen Mobelstücken.

• Bette montieren Sie das Gerät mindestens mit einem Abstand von 5 cm zur der Wand aus, um eine genügende Belüfung das Gerätes sicherzustellen.

• Dieses TV Gerät wurde für den Betrieb in gemäßigtem Klima ausgelegt

Das Fernsehgerät ist ausschließlich für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es davon im Freien betreiben, sorgen Sie unbedingt dazu, dass es vor Feuchtigkeit (Regen, Spritzwasser) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen oder Ähnliches, auf das Gerät. Das Gefäß konnte umkippen und die elektrische Sicherheit beinträchtigen. Platzieren Sie das Fernsehgerät ausschließlich auf ebenen und stabilen Unterlagen. Legen Sie keine Gegenstände, wie z.B.: Zeitungen, Decken oder Ähnliches, auf oder unter das

Fernsehgerät.

• Achten Sie darauf, dass das Fernsehgerät nicht auf elektrischen Leitungen steht, da diese dadurch beschädigt werden können. Mobiltelefone oder andere elektrische Funkwellen abstrahlende Geräte wie WLAN-Adapter, Funküberwachungskamera o.a. können elektromagnetische Störungen verursachen und sollenn nicht in der Höhe des Fernsehgerätes platziert werden.
  Stellen Sie das Gerät nicht in unmittelbarer Höhe von Heizquellen oder in der prallen Sonne auf, dadurch wird die Kühlung des Gerätes beeinträchtigt. Wärmestaus sind Gefahrenquellen und beinträchtigen die Lebensdauer Ihres Fernsehgerats erheblich. Lassen Sie sicherheitshalber Ablagerungen von Zeit zu Zeit von einem Fachmann entfernen.
  Achten Sie darauf, dass das Netzkabel oder (wennvorhanden) der Netzadapter nicht beschadigt wird. Das Fernsehgerratarf nur mit dem beiliegenden Netzkabel/Netzadapter betriebenen werden.
  Gewitter stellen eine Gefahr für jeges elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter sollen den Sie dazu Erase immer alle zum Gerät führenden Stecker und Kabel trennen.

Reinigen Sie den Bildschirm nur mit einem leicht befeuchteten und weichen Tuch. Verwenden Sie nur klares Wasser und niemals Reinigungsf üssigkeiten oder gar Lösungsmittel.

Hinweis:

Schlieben Sie keine externen Geräte an, wenn Ihr Fernsehgerät eingeschaltet ist. Schalten Sie vor dem Anschlieben auch die anderen anzuschreiben den Geräte aus! Stecken Sie den Netzstecker Ihres Fernsehgerätes erst dann wieder in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!
Sorgen Sie davon, dass der Netzschalter am Gerät und der Netzstecker immer frei zugänglich sind!
Nicht für den Einsatz an Bildschirmarbeitsplatzen vorgesehen.
Ständige Benutzung von Ohrhörn bei hoher Lautstärke, kann zu einer permanenten Schädigung Ihres Hörvermögens führen.
Sorgen Sie für eine umweltschonende Entsorgung dieser Gerätes, allen weiteren Bestandteilen und den Batterien. Im Zweifelsfall kontaktieren Sieitte die für die Entsorgung zuständige Organisation in ihrer Höhe.
Beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedenen Lacken und Kunststoffen etc. beschichtet sind oder Mobelpolituren aufgetragen wurden. Sie enthalten oft meist chemische Zusätze die unter Anderem das Material der Geräte angegeben konnen.

Dadurch konnen Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen halten.

Das Display Ihres LCD/LED Fernsehgerätes entspricht den hochsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern mehrmals strengstens überprüft. Aufgrund von technologischen Gegebenheiten ist es (trotz größter Sorgfalt bei der Herstellung von Bildschirmen) nicht 100%ig auszuschreiben, dass einige, weniger Bildpunkte Defekte aufweisen. Derartige Pixelfehler können, wenn sie in den spezif schen Grenzen der DIN Norm liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden.

Wichtige Informationen über den Einsatz von Videospielen, PCs, Sonderfi Imtiteln oder der Darstellung von unbeweglichen Bildern

Der überwiegende Einsatz von weniger bewegten oder gänzlich unbewegten Bildinhalten kann zu einem sogenannten "permanenten Schattenbild" auf dem LCD/LED-Bildschirm führen (Fällschlich oft auch als „Einbrennen" bezeichnet). Dieses Schattenbild ist dann beim normalen Gerätebetrieb auf dem LCD/LED-Bildschirm ständig im Hintergrund zu setzen. Es handelt sich um eine teils irreversible Beschädigung. Sie können das Risiko einer solchen Beschädigung unter anderen, wie folgt vermeiden:

Die Helligkeit/Kontrast auf das minimal wahrnehmbare Niveau reduzieren.
Bringen Sie keine weniger oder nicht bewegten Bildinhalte über einen langen Zeitraum zur Anzeige! Vermeiden Sie die permanente Anzeige von:

» Zeitanzeigen oder Videotext-Tafeln
TV-/DVD-Menus: z. B. DVD-Inhalte

Pause-Modus: Belassen Sie das Gerät nicht zu lange im Pause-Modus, z. B. bei DVD- oder Videowiedergabe
Schalten Sie das Gerät bei Nichtgebrauch aus.

Batterien

-itte beachten Sie beim Einlagen der Batterien die richtige Polarität.
- Setzen Sie die Batterie nie großer Hitze aus und legen Sie diese nie an Orte, wo die Temperatur stark ansteigen kann, wie z. B. in die Nähe eines Feuers oder in direktes Sonnenlicht.

Niemals verschiedene Batterietypen und/oder alte/neue Batterien miteinander verwenden.
» Sorgen Sie für umweltschonende Batterieentsorgung.
Bitte beachten Sie, dass in den meisten EU Ländern die Batterieentsorgung gesetzlich geregelt ist.

Wie entsorge ich diesen Produkt?

ROI: Erzeugt nach dem 13. August 2005.

Der Abfall elektrischer Produkte sollen nicht zusammen mit dem Haushaltsmüll entsorgt werden.itte recyclen Sie es, wenn die Möglichkeit besteht. Bitten Sie ihre Kommunalverwaltung oder ihren Handler um Rat bzgl. der Entsorgung.

Zubehör

Die Lieferung these Fernsehgerätes umfasst folgende Einzelteile:

1xTV

1x StandfuB

1x StandfuBhals

1 x Fernbedienung

1x HF Antennenkabel

2x Batterien AAA

1x Mini-Komponenten-Kabel * (optional)

1x These Bedienungsanleitung

1x Mini A/V Kabel * (optional)

1x Schnellstart Anleitung Quick Start Guide

Installationspaket für Standfuß

Aufstellen des Gerätes

Bitte folgen Sie der Aufbauanleitung, diese befi ndet sich in der Zubehörtüte Ihr's Fernsehgerätes.

Wichtiger Hinweis

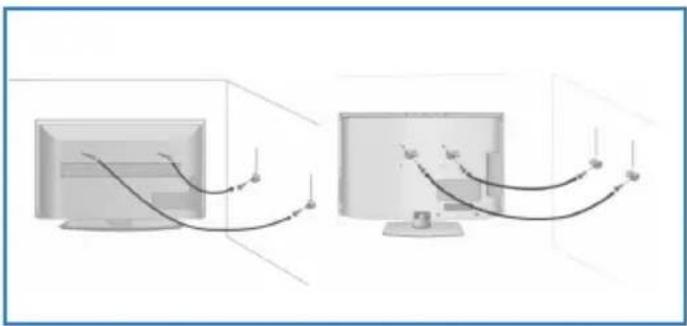

Wie nachstehend beschreiben, stellt die Montage des Gerätes an der Wand eine sichere Variante der Befestigung dar.
Konnen Sie den Fernseher nicht an seiner Unterlage befestigen, empfehlen wir Ihnen den Fernseher mit einer Sicherheitsleine und Ölenschrauben an der Wand zu fi xieren.
Stellen Sie in jedem Fall safer, dass Kinder das Fernsehgerät nicht kippen, sich daran hängen oder darauf klettern konnen. Ein umkippendes Fernsehgerät kann Ihnen und Ihr dem Kind schwerste Verletzungen zufugen.
Die Sicherheitsleine sollen nicht durchhängen und horizontal zwischen Fernseher und Wand angebracht sein.

Wandmontage

Ihr Fernseher ist für Wandhalterungen des VESA Standards vorbereitet:

1. Entfernen Sie zunachst die vier in der Abbildung gekenn-zeichneten Schrauben.

1. Befestigen Sie nun die Wandhalterung mittels der soeben gelösten Schrauben.

Bitte beachten Sie beim Aufstellen des Gerätes einen Mindestabstand von 4 cm zu Wänden oder anderen hitzestauenden Hindernissen. Für alle Geräte größter 26" muß der Abstand mindestens 5 cm betragen.

Für eine optimale Bildqualität sollte das Gerät bei Wandmontage oberhalb der Augenhöhe möglichst so nach unten geneigt werden, dass der Bildschirm frontal zum Betrachter ausgerichtet ist.

Zur Gerätebefestigung nur die mit dem TV Gerät mitgelieferten Schrauben benutzen. Der Einsatz von anderen, insbesondere längeren Schrauben kann zu einer irreparableren Beschädi Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben. Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an.

Hinweis

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorgehen, beachten Sie unbedingt die Montageanleitung der Wandhalterung oder让他们 Sie die Montage von einem Fachmann durchführten. Bevor Sie in Wände bohlen, vergewissem sie sich, dass an dieser Stelle keine elektrische oder andere Leitungen (Wasser, Gas) verlegt sind.

1

2

4

5

7

1. Das Antennenkabel der Hausantenne in die Antennenbuchse (RF IN) des Fernsehers stecken. Stecken Sie den Stecker des Netzkabels in die Steckdose.
2. Das Gerät mit dem an der Unterseite des Gerätes angebrachten Ein/Aus Schalter einschalten.

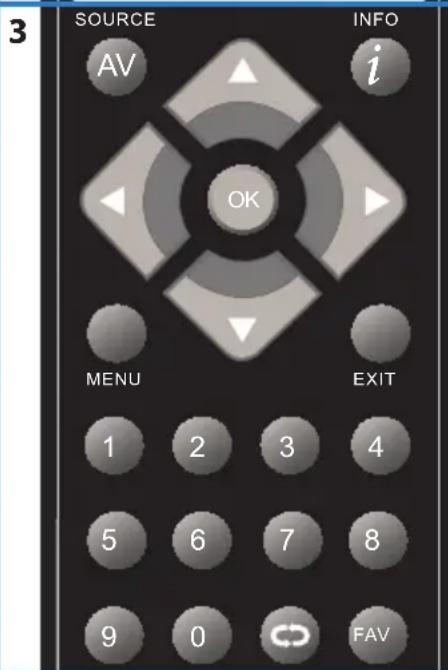

3. Die mitgelieferten Batterien ins Batteriefach der Fernbedienung einlagen (Polung beachten) und das Gerät mit der Standby-Taste einschalten.

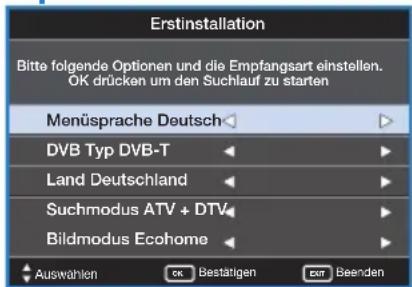

4. Auf dem Bildschirm wird die ersten Seite des Installationsassistenten angezeigt. Sollen Sie keine Anzeige sehen, drücken Sieitte die Taste [MENU] auf der Fernbedienung und geben dann die Zeichenfolge 8-8-8-8 ein. Das Menu wird angezeigt.
5. Wahlen Sie ggf. Ihr Spehr, DVB Typ, Bildmodus und Ihr Land. Hinweis zur Auswahl des Bildmodus:

Ecohome: Mit Hilfe der Funktion "Ecohome" reduzieren Sie die Leistungsaufnahme um ca. 15% gegenüber anderen Modi. Die Bildhelligkeit ist in der „Ecohome" - Funktion reduziert. Wenn diese Funktion für Sie nicht passend ist, können Sie einen anderen Modus auswahlen.

Achtung: Der „Demo“-Modus ist mit optimaler Bildvoreinstellung voreingestellt, hat jeder ca. 15% Energieverbrauch als im „Ecohome“-Modus.

Optionale Kanalvoreinstellungen: Wenn Sie Ihr Gerät einschalten, erscheidt das Erstin Installationsmenü. Sobald Sie „DVB-S2" im Feld „DVB-Typ" und „DTV" im Feld „Tune" auswahlen, erscheidt das Menu für die optionalen Kanalvoreinstellungen. Hier konnen Sie zwischen den Satellitenbetriebern Hotbird und Astra auswahlen. Anschließlich werden die Kanalvoreinstellungen des jeweiligen Betreibers in Ihr TV-System importiert. Die Ausführung tauert etwa 10 Sekunden.

Optionale Kanalvoreinstellungen: Bei vorhandenem Breitband-Kabel (DVB-C): Wenn Sie an ein BK-Netz angeschlossen sind, wahren Sie unter Digital Typ DVB-C. Behalten Sie möglichst alle Voreinstellungen bei. Drücken Sie dann auf die [OK] Taste um den Suchlauf zu starten.

Sollten bei DVB-C Empfang einzeln Sender nicht gefunden werden, erfragen Sie bei ihrer Netzanbieter die gültige „Netzwerk ID". Führn Sie anschließend eine neue Sueche durch. Drücken Sie die Taste [MENU], wahlen Sie „Automatische Sendersuche" aus und/TRagen Sie hier die erfragte Netzwerk-ID ein. Starten Sie die Sueche mit der [OK] Taste.

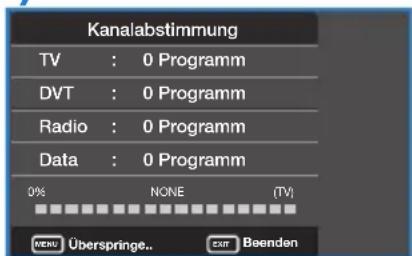

1. Bestätigten Sie mit [OK] auf der Fernbedienung, der Sendersuchlauf beginnt.
2. Nach Beendigung des Sendersuchlaufes wird Bildschirmsite (Bild Nr. 5) angezeigt.

Sollten einzeln Sender nicht gefunden werden, kann die Ursache an einer zu geringen Signalstarke oder Qualität liegen. In diesen Falle konnte der Einsatz eines Antennenverstärkers oder einer aktiven Antenne von Nutzen sein. Nach einer entsprechenden Aufrüstung führen Sieitte eine erneute Kanalsuche durch. Hierzu siehe >>Menu Programmkanäe.

Find Mode: Nach abgeschlossenern Sendersuchlauf erscheidt, sobald Sie „DVT“, „Radio“ oder „Data“ auswahlen, ein rotes Pikogramm in der Kanalliste. Wenn Sie nun die rote Funktionstaste auf Ihr Fernbedienung betätgten, erscheidt eine Eingabetastatur auf Ihrhem Bildschirm und Sie konnen durch Eingabe des Programmnamens direkt Ihr gewünschtes Programm auffienden.

Hinweis

Sollte Ihr Fernsehgerät nicht alle digitalen Sender fienden, prufen Sieitte Empfangsfeldstärke. Diese wird beim Kanalwechsel oder nach Drucken der Taste [Info] angezeigt. Sollte das eingehende Signal unter 50% liegen, empfehlen wir die Verwendung eines Antennenvermörs oder einer

aktiven Antenne. Der Signalveränder wird in die Zuleitung vom Antennenanschluss zum TV-Gerät geschlossen.itte beachten Sie die Montage-/Bedienungsanleitung des Herstellers. Antennenveränder erhalten sie im gut sortierten Fachhandel.

1. STANDBY - Schaltet das Gerä ein oder in Bereitschaft

MUTE - Stummschaltung ein oder aus

TV/RADIO - Zum Digitalempfang und im Digitalmodus zwischen TV / Radio umschalten

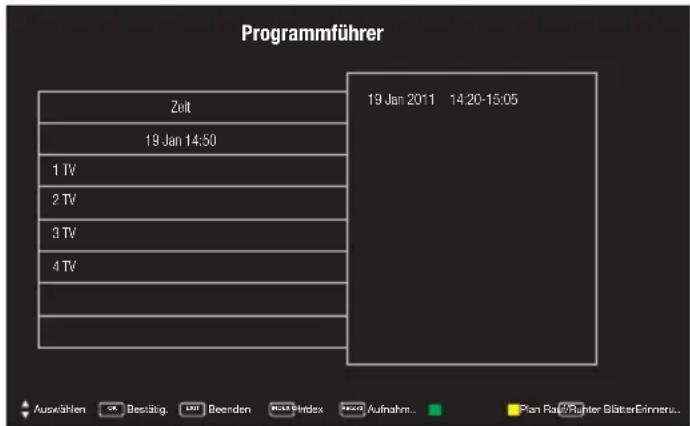

TV GUIDE - Ruft im Digitalmodus die elektronische Programmzeitschrift auf

ATV-Zu Analog TV umschalten

USB-Zur USB-Quelle umschalten

DVD1 - Auf DVD-Betrieb schalten

EJECT ^1 - Disc auswerfen*

1. REC 2-Aktuelle Sendung aufnehmen

REC LIST2- Off net die Beste aufgenommener Beiträge

• Aktuelles Kapitel wiederholen
  Zum nachsten Kapiel springen
  Wiedergabe stoppen
• Schneller Rücklauf

• Schneller Vorlauf
  (W)- Wiedergabe / Pause (Live-Sendung anhalten, Time-Shift)

• SOURCE - Quellenmenu anzeigen

INFO - Erstes Betätigen zeigt Information zum aktuellen /{nachsten Beitrag.
Zweimal Betätigen liefert aktuelle Programminfos.
( / / / / OK) - Ermöglichen das Durchblättern im On-Screen-Menü und individuelle Anpassungen von diversen Geräteinstellungen.
MENU-Hauptmenu aufrufen/verlassen
EXIT - Alle Menüs verlassen
0-9-DirekteProgrammwahl
- zum zuletzt gesehenen Programm
FAV - Favoritenliste

1. ▲VOL▼-Lautstärke erhöhen/reduzieren

SUBTITLE - Filmuntertitel ein- oder ausblenden
ASPECT-Zwischen verschieden Bildformaten umschalten
AUDIO - Sprache / Tonspur umschalten (wenn verfügbar)
SLEEP - Wiederholtes Drucken wähln in 15 Minutenschritten die automatische Abschaltzeit
CH - Schaltet auf den nachst hohenen oder niedrigeren Programmplatz

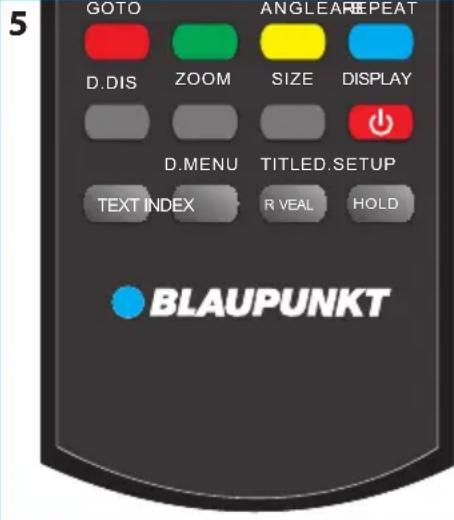

1. GOTO 1 - DVD-Modus - Kapitel wahlen.

A-B1 - DVD-Modus - Markiert eine bestimmte Abspielsequenz.

Einmal Drücken markiert den Startpunkt, ein weiteres

Drucken markiert den Endpunkt.

ANGLE1 - DVD-Modus - Verschiedene Betrachtungswinkel wahlen (DVD Option).

REPEAT - DVD-Modus - Abspielen wiederholen.

In einigen Menüs erhalten die farbigen Tasten zusätzliche Funktionen, beachten Sie die Untertitel in den Menüs.

D.DIS1 - DVD-Modus - Auskünfte über aktuelles Medium

ZOOM1-DVD-Modus-Zoomen

SIZE - Videotext-Modus - Ändert die Grüße

der Bildschirmanzeige im Videotext-Modus

DISPLAY - Schaltet den Bildschirm aus z.B. bei Radioempfang

D SETUP ^1 TEXT - DVD-Modus - Menu-Anzeige für DVD-Einstellungen

Videotext-Modus - Off net den Videotext

D.MENU1/INDEX - DVD-Modus - Anzeige des DVD-Menus.

Videotext-Modus - Indexsite anzeigen

TITLE' /REVEAL - DVD-Modus - Zur Anzeige des DVD-Titelmenüs

Videotext-Modus - Verdeckte Worte ein- oder ausblenden.

HOLD1 - Videotext-Modus - aktuell angezeigte Seite anhalten

S MODE-Taste wiederholt drucken,um durch die verschieden

Tonwiedergabe-Modi zu blättern

P MODE- Taste wiederholt drucken, um durch die verfügbaren Videobild-Modi zu blättern

' - Funktionen sind nur auf Fernbedienungen, für TVs mit interiertem DVD Player, verfügbar.
2 - Funktionen sind nur auf Fernbedienungen, für TVs mit PVR, verfügbar.

TV - Tasten und Signalquelle

▲	Disc auswerfen *
II▲	Disc Wiedergabe / Pause *
Vol+	Lautstärke erhöhen / im MENU nach rechts
Vol-	Lautstärke reduzieren / im MENU nach links
CH+	Programmplatz wahren / im MENU nach oben
CH-	Programmplatz wahren / im MENU nach unten
MENU	MENÜ bzw. Dialogfenster öff nen
SOURCE	Signalquellenmenü öff nen
STANDBY	Stand-by Modus ein-/ausschalten
* nur bei entsprechend ausgestatteten Geräten

Signalquelle wahlen

Eingangsquelle

DVB-T

DVB-C

DVB-S2

ATV

(Eingang / Quelle)

Zwischen verschiedenen Eingängen / Anschlüssen umschalten:

auf der Fernbedienung:

1. [SOURCE / AV] drücken - Quellenmenü wird angezeigt
2. Durch [▼] oder [▲] die gewünschte Signalquelle markieren
3. Mit [OK] bestätigen

amFernsehgerat:

1. [SOURCE] drucken
2. Mit den Tasten CH + / - die gewünschte Signalquelle markieren
3. Mit Vol+/- die gewünschte Eingangs-/ Signalquelle bestätigen.

USB

USB-Eingangsgsport

Mini Video*

Videoeingang - Audio R/L
für Video, YPbPr eingang

HDMI 1,2*,3* in

HDMI-Eingang 1,2*,3*

SCART*

SCART-Eingang

VGA(PC) *

VGA PC-Anschluß

CI Card IN

Karteneinschub / ClSchnittstelle

VGA (PC) Audio In *

3.5mm Klinkenbuchse für PC-Audio-Eingang

RF In

HF-Antennen-/TV-Eingang

R/L - Video & YPbPr audio In*

Video Audio Eingang / YPbPr Audio Eingang

SAT In

Satelliten-Eingang

Video (CVBS) *

Videoeingang

COAX Audio Out*

Digitaler Audioausgang

MiniYPbPr*

Mini HD-Komponenten-Eingang

HEADPHONES

Kopflorerausgang

YPbPr

HD-Komponenten-Eingang

* - optional

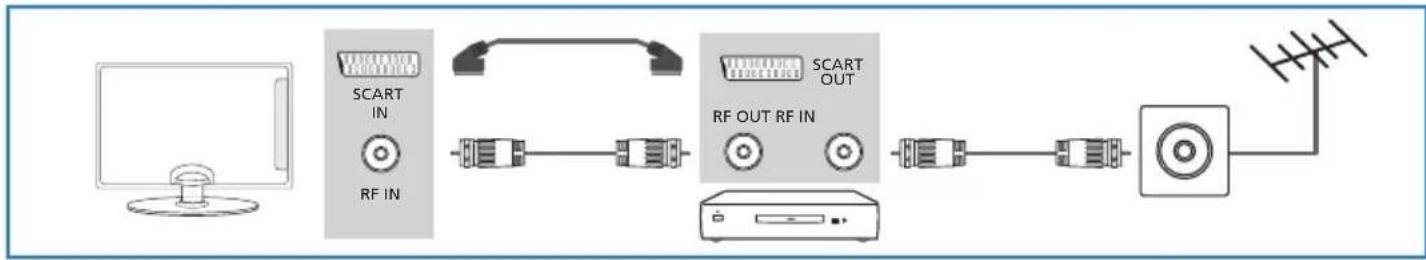

DVD-Spieler / Rekorder, Video-Rekorder oder Kabel- / Satellitenreceiver anschließen

Wahlen Sie die Eingangsquelle SCART!

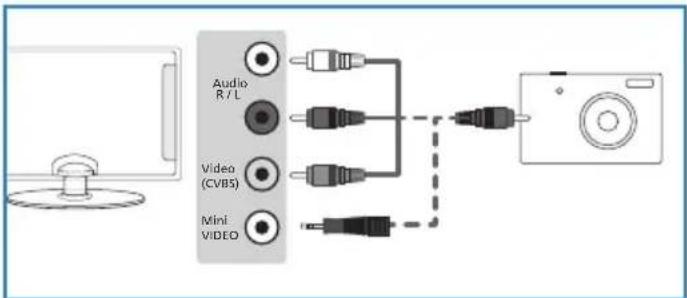

Digitale Foto- oder Videokamera/Spielkonsole anschließen

Wahlen Sie die Eingangsquelle VIDEO!

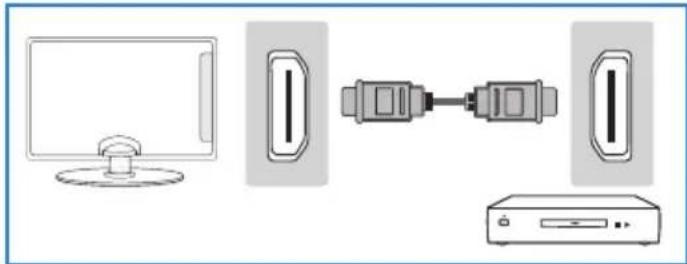

HD-Gerät digital anschließen (Hochauf ösend)

Das HDMI-Kabel erfolglicht digitale Video- sowie

Audioübertragung in bestmöglicher Qualität.

Wahlen Sie die Eingangsquelle HDMI 1

(oder optional HDMI 2 oder 3)

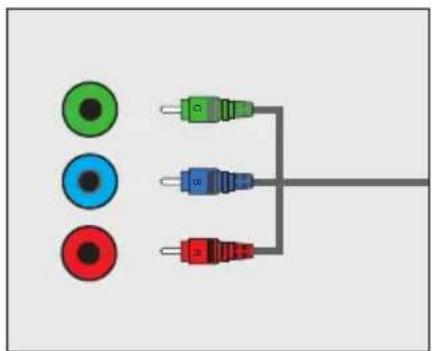

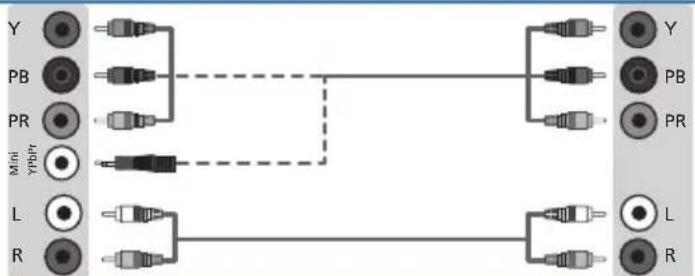

Option 2 - über Component Kabel oder Mini-YPbBr Kabel

Wenn Sie Ihr externes Gerät über die Component Kabel anschließen möchten (Rot-, Grün-, Blau- Chinchstecker) verbinden Sie die entsprichenden Anschlüsse oder verwenden Sie gegebenenfalls den mitgelieferten Mini-YpbBr Adapter. Der Sound muss separat übertragen werden, über Chinch (L/R, Rot und Weiß) oder gegebenenfalls über das Mini-AV Kabel. Die Eingangsgquelle des TVs muss auf Component gestellt werden.

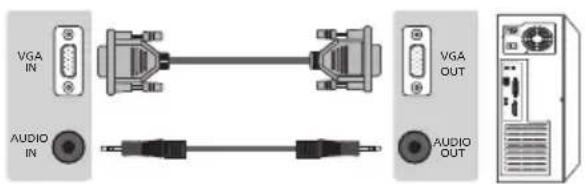

TV an PC anschließen (TV als Monitor nutzen)

Verbinden Sie das VGA Kabel (nicht mitgeliefert) mit dem TV und anschließend mit Ihrm PC oder Laptop. Um die TV Lautsprecher zu verwenden, verbinden Sie ihren PC oder Laptop mit dem Audio IN Eingang des TV, direkt über 3,5mm Klinkenstecker (nicht mitgeliefert). Die Eingangsquelle des TVs muss auf VGA gestellt werden.

Hinweis

An den Schnittstellen, HDMI- und USB-Anschluss dürfen nur Kabel mit einer maximalen Länge von 3m verwendet werden.

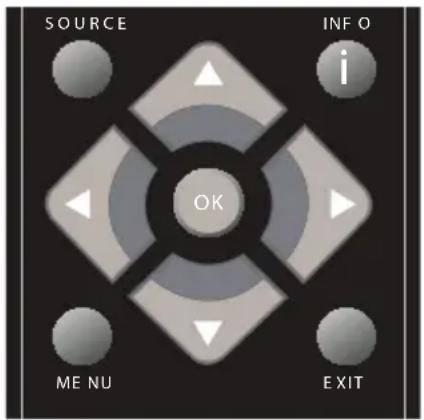

Navigation

Zum Aufrufen des Menüs,itte die Taste [MENU] auf der Fernbedienung drucken.

Wahlen Sie den gewünschten Menupunkt mit den Richtungstaten .

Bestätigen Sie die ihre Auswahl mit der Taste [OK].

Das Menu kann jederzeit durch Drucken der Taste [EXIT] verlassen werden.

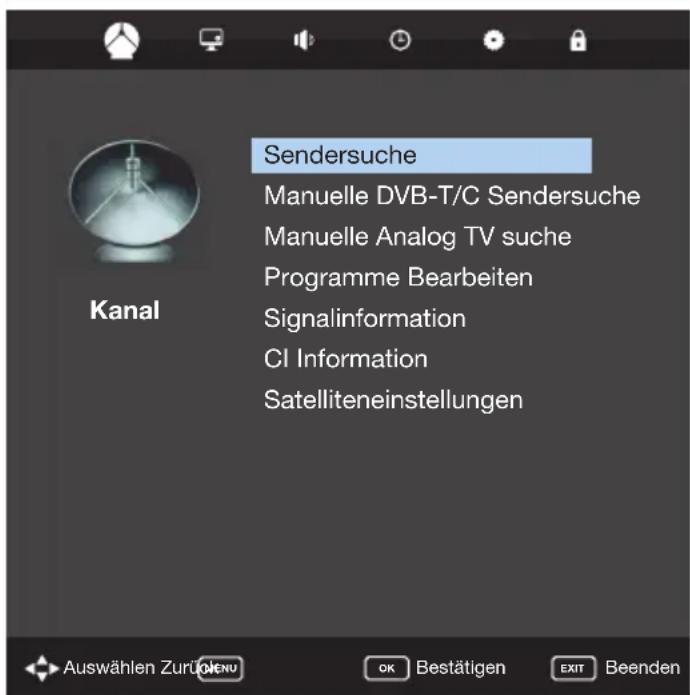

Sendersuche

Die Verfügbarkeit der OSD Funktionen hangt von der ausgewählten Eingangsquelle ab.

Sendersuche - Vollständiger Sendersuchlauf mit länderspezifik-scher Auswahlmöglichkeit. Wahlen Sie Ihr die digitale Empfangs-art aus.

Manuelle DVB-T Suche - Einzelne, neue digitale Programme

suchen und hinzufugen. Wahlen Sie mit den Tasten den zu durchschnittenden Kanal aus. Dann starten Sie die Suche mit der [OK] Taste. Bestehende Sender bleiben erhalten, neue werden am Ende der Listehinzugefügt.

Manuelle DVB-C Suehe - Einzelne, neue digitale Programmeuchen und hinzufugen. Wahlen Sie mit den Frequenz, Symbolrate und QAM Type. Dann starten Sie die Suehe mit der [OK] Taste. Bestehende Sender bleiben erhalten, neue werden am Ende der Listehinzugefügt.

Manuelle Analog Suche - Neue analog empfangbare Programme suchen und hinzufugen. Wahlen Sie mit den Tasten die zu durchsuchende Frequenz aus. Sie konnen diese auch über die Tasten 0-9 direkt eingeben. Legen Sie ggf. die weiteren Parameter fest und starten dann die Sache mit der OK Taste. Bestehende Sender bleiben erhalten, neue werden am Ende der Liste hinzugeführct.

Programme bearbeiten - Hier können einzelne Kanäle gelöscht, verschoben, ausgeblendet und zur Favoritenliste hinzugeführst werden.

Signalinformation - Dieses Menu ist nur im Digital-TV-Modus aktiv. Hier erhalten Sie detailierte Signalinformationen. Diese beinhalten Angaben zum Canal, zum Kabelnetz, zur Modulation, zur Signalqualität und zur Signalstarke.

CI Information - Sie benötigen eine „Smartcard" Pay-TV Inhalte empfangen zu konnen. Diese wird im Verbund mit einem CA-Modul in das Gerät eingesetzt.

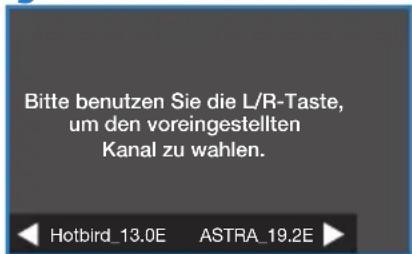

Satelliteneinstellungen - Dieses Menu ist nur im DVB-S2 Modus verfügbar. Hier können Sie den Satellitentyp, ihren Transponder und ihren LNB Typ usw. auswahlen.

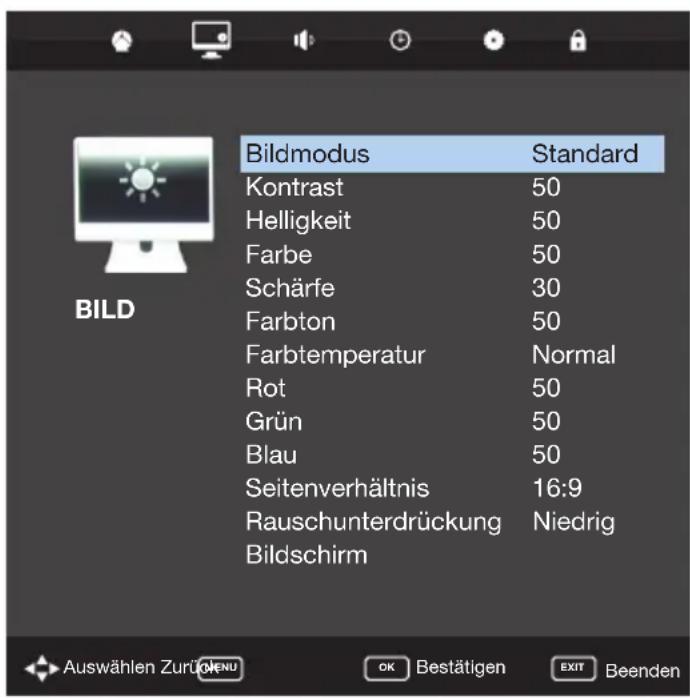

Bild - Sie können aus folgenden Voreinstellungen wahlen:

Dynamisch	Lebhafte und kontrastreiche Bildeinstellung
Standard	Vorgegebene Grundeinstellung
Weich	Betont weiche Bildeinstellung
Benutzer	Ermöglicht individuelle Einstellungen bzw. ruft diese auf
Ecohome	Mit Helfe der Funktion "Ecohome" reduzieren Sie die Leistungsaufnahme um ca. 15% gegenüber anderen Modi. Die Bildhelligkeit ist in der „Ecohome“ - Funktion reduziert.

Kontrast - Einstellung für die Grauabstufung *

Helligkeit - Bildhelligkeit erhöhen oder reduzieren *

Farbe - Farbintensität einstellen *

Scharfe-Bildschärfe erhöhen oder reduzieren *

Farbton - Nur bei NTSC anwählbar, dient der Phasenkorrektur des NTSC Signales.

• Änderungen dieser Werte sind nur bei der Einstellung „Persönlich" anwähbar.

Farbtemperatur - Verfügbare Einstellungen:

Mittel Vorgegebene Grundeinstellung mit neutraler Farbwiedergabe
Warm Bild	wirkt durch einen higheren Rotanteil vom Farbton her wärmer
Benutzer Ermöglicht individuelle Einstellungen bzw. ruft diese auf
Kalt Bild	wirkt durch einen higheren Blauanteil vom Farbton her kühler

Rot - Feineinstellung der Rotwerte.

Grün - Feineinstellung der Grünwerte.

Blau - Feineinstellung der Blauwerte.

Seitenverhältnis - Hier legen Sie fest, wie Programminhalte im alten Bildschirmformat 4:3 auf Ihr modernen 16:9 Gerät dargestellt werden sollen.

Panorama Anzeige des 4:3 Bildseitenverhältnisses im Panoramaformat. Das Bild wird bzw in der Mitte in Originalgroße, an den Seiten gedehn dargestellt.

Auto Die Bildposition wird automatisch angepasst.Abhängig vom gesendeten Bildformat können, je nach betrachtetem Bildmaterial, an den oberen/unteren und/oder seitlichen Rändern Schwarzbalken sightbar werden.

4:3 In dieser Einstellung werden Beiträge im alten 4:3 Format proportional korrekt und un-beschritten, jedoch mitSECTIONlichen schwarzen Balken, dargestellt.

16:9 16:9 Bildinhalte werden proportional korrekt wiedergegeben, Bilder im Format 4:3 werden gedehn ante angezeigt.

Zoom1 Die Bildproportion wird unverändert darge-stellt und bereits gezoomt, damit der gesamte Bildschirm ausgeüfft wird

Zoom2 Die Bildproportion wird unverändert darge-stellt und bereits vergroßert gezoomt, damit der gesamte Bildschirm ausgeüfft wird

Rauschunterrückung - Verfügbare Einstellungen:

Aus	Keine Beeinflussung des Bildes,ideal für digital empfangene Programme
Niedrig	Minimale Unterrückung von Rauschanteilen im Bild
Mittel Mittlere Unterrückung von Rauschanteilen im Bild
Hoch	Maximale Unterrückung von Rauschanteilen im Bild

Damit these Funktion bearbeitet werden kann, muss eine VGA Quelle angeschlossen sein.

Bildschirm - PC-Einstellungen

Auto-Einstellung - Die erforderlichen Einstellungen werden,

soweit möglich, automatisch getätigt.

H. Position - Zum Verändern der horizontalen Bildposition.

V. Position - Zum Verändern der vertikalen Bildposition.

Grosse-Zum Verändern der Bildgroße.

Phase - Dienst zur Einstellung der Phasenlage des Monitor-bildes.

Reset - Setzt alle PC-Übertragungseinstellungen des TV-Gerätes auf den Auslieferungszustand zurück.

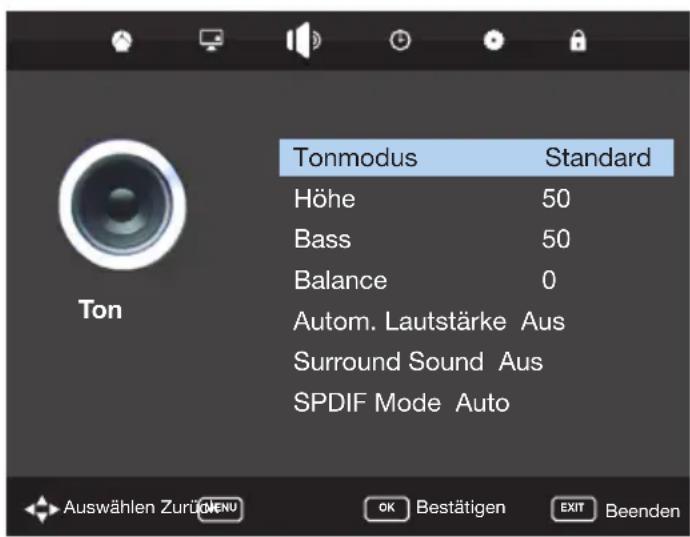

Ton

Tonmodus - Sie können aus folgenden Voreinstellungen wahlen:

Standard	Vorgegebene Grundeinstellung
Musik Optimiert für einen dynamischen Kinosound
Film Voreinstellung für ein betont lebendiges Klangbild
Sport Hebt die menschliche Stimme gegenüber anderen Tönen hervor
Benutzer Ermöglicht individuelle Einstellungen bzw. ruft diese auf

Höhen - Zur Anhebung / Absenkung von Hochtönen *

Bässe-Zur Anhebung / Absenkung von Tieftönen *

• Änderungen dieser Werte sind nur in der Einstellung „Persönlich" anwählbar.

Balance - Stellt das Laustärkeverhältnis zwischen linkem und rechten Laatsprecher ein

Autom. Lautstärke - In dieser Einstellung werden die Eingangspegel der entsprechenden Eingänge und Programmplatze auf gleichem Niveau gehalten, so werden unangenehmte Lautstärkesprünge beim Umschalten vermieden.

Surround sound - Aktivieren des Sorroundsounds.

SPDIF Mode - (Digitaler Coax-Audio Ausgang). Wahlen Sie aus den folgenden Einstellungen diejenige, die ihrer Audio-Anlage entspricht:

Aus Ausgeschaltet

Auto Erkennen und wählten automatischen die optimale Übertragungsart

PCM Für Stereo-Hi-Fi-Anlage mit elektrischem Digital-Audio Eingang wahren Sie „Pulse Code Modulation" (ein digitales Tonformat)

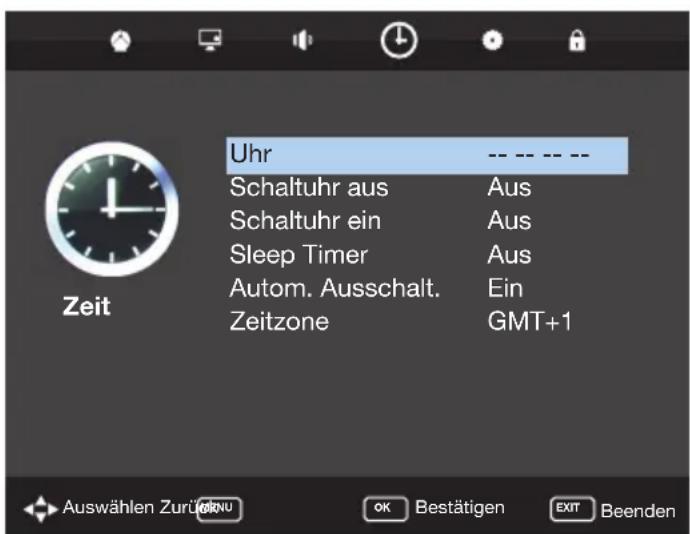

Uhrzeit

Uhr - Zum Einstellen der Uhrzeit. Nach Suchlauf im DVB Modus ist hier kein Zugriff mehr möglich, da die Uhrzeit automatisch aus dem Empfangssignal generiert wird.

Schaltuhr aus - Hier können Sie eine Zeit einstellen, zu welcher sich das Gerät abschalten soll und wenn - falls gewünscht - in welchen Intervallen (täglich, wochentlich und an welchen Wochentagen).

Schaltuhr ein - Hier können Sie eine Zeit einstellen, zu welcher sich das Gerät einschalten soll und wenn - falls gewünscht - in welchen Intervallen (tätiglich, wochentlich und an welchen Wochentagen).

Zeitzone - Zum Einstellen der örtlichen Zeitzone (wird nur angezeigt, wenn als Quelle DVB-T ausgewählt ist).

Sleep Timer - Hier legen Sie fest, nach welcher Zeit Ihr Gerät ausschalten soll. Mögliche Einstellungen sind: Off (kein automatisches Ausschalten) oder nach 10min -> 20min -> 30min -> 60min -> 90min -> 120min -> 180min -> 240min.

Autom. Ausschalt. - Automatisches Abschalten nach vier Stunden ohne Benutzzeraktivität.

Zeitzone - Wahlen Sie hier ihre Zeitzone aus.

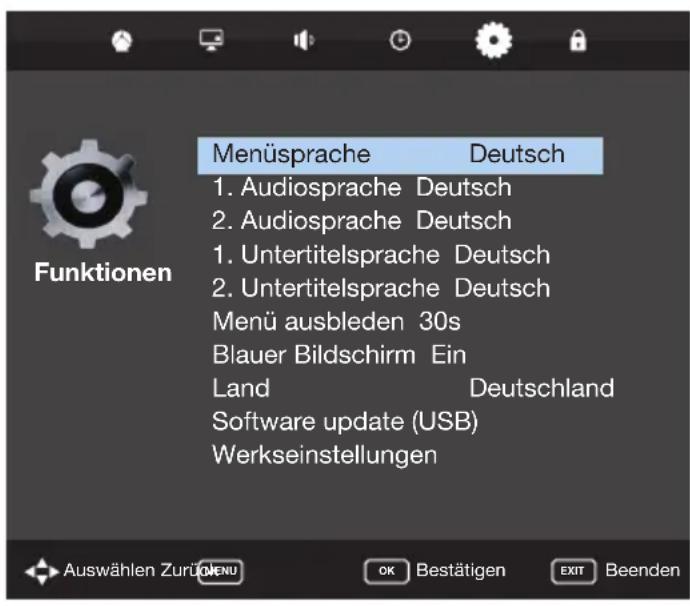

Funktionen

Menüsprache - Zur Auswahl der in den Menü zu verwenden Sprache.

1. Audiosprache - Ermöglicht die Auswahl der Audiosprache im Digital TV Modus.
2. Audiosprache - Ermöglicht die Auswahl der Audiosprache im Digital TV Modus.
3. Untertitelsprache - Ermöglicht die Auswahl der ersten Untertitelsprache im Digital-TV-Modus.
4. Untertitelsprache - Ermöglicht die Auswahl der zweiten Untertitelsprache im Digital-TV-Modus.

Menu ausbleden - Hier legen Sie fest, nach welcher Zeit sich die Menus ausblenden sollen.

Blauer Bildschirm - Wenn eingeschaltet, wird bei fehlendem Eingangssignal ein blauer Bildschirm angezeigt. (Nur bei Analogempfang anwähbar).

Land - Länderauswahl.

Softwareupdate (USB) - Von Zeit zu Zeit kann der Hersteller neue Firmware (zum Herunterlagen) zur Verfügung stellen, um Ihr Fernsehgerät auf technische Neuerungen einzustellen. Diese Menupunkt ermöglicht Ohnen neue Software bzw. ein Firmwareupdate auf Ihr Gemärat aufzuspielen.

Bitte rufen Sie unsere Kunden-Hotline an oder folgen Sie der im Internet veröffentlichen Anleitung „Produktunterstützung".

Werkseinstellungen - Setzt alle Menüeinstellungen auf den Auslieferungszustand zurück.

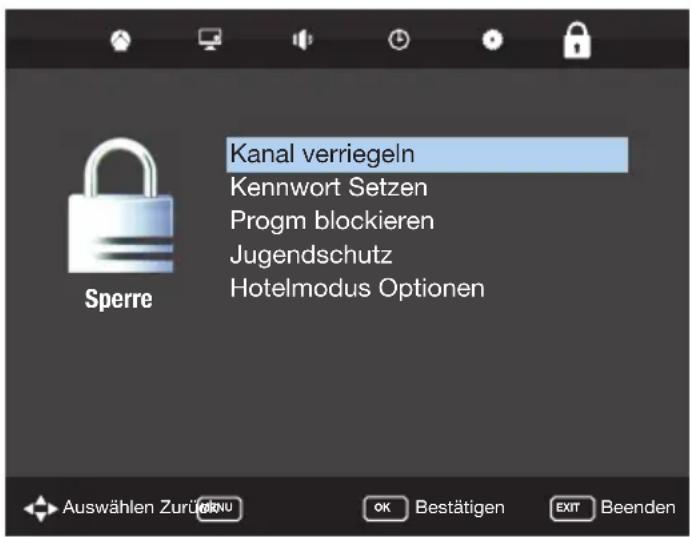

Sperre

Das Standardpassword Hautet: 0000

Kanal verriegeln - Ermöglicht die Verriegelungfunktion des Menü ein- und auszuschalten. Sie werden aufgefordert ein vierstelliges Password einzugegeben. Nutzen Sie die Taste um die Passworteingabe zu beenden. Nutzen Sie die Taste, um ihre Eingabe zu Löschen.

Kennwort Setzen - Ermöglicht Ihnen, das Passwort zu ändern.

Progm blockieren - Diese Funktion ermittelte Programmeinstellungen und Programme zu sperren.

Jugendschutz - Einstellmöglichkeiten im Elternmodus (Nur bei Digital TV möglich).

Hotelmodus Optionen - Der Hotelmodus ermöglich ihren spezielle Funktionen des Gerätes zu sperren.

Elektronischer Programmführer, 7-Tage Vorschau

Der TV Guide ist eine elektronische Programmzeitschrift, die Ihnen schnell und aktuell eine Übersicht von allen vorprogrammierbaren Fernsehsendungen gibt.

Mit der Taste TV GUIDE rufen Sie die von den Programmanbietern übermittelten Programminformationen auf. Diese übersichtliche Darstellung bietet Ihnen Informationen zu gerade ausgestrahlten aber auch zu später beginnenden Beiträgen. So haben Sie die Möglichkeit, Beiträge auf einfache Art für die zeitgesteuerte Aufnahme auf einem USB Gerät zu programmieren.

Nach Drücken der Taste [TV GUIDE] wird das TV Programm für die)nachsten sieben Tage angezeigt.

Aufnahme * - Ein Druck auf die rote Taste programmiert den Aufnahmetimer mit den markierten Daten.

Wiederholtes Betätigen aktiviert der Reihe nach die Wiederholoptionen "Täglich", "Wöchentlich" oder "Auto".

Erinnern - Mit der grünen Taste wahlen Sie in gleicher Weise den Erinnerungstimer. Dieser schaltet das Gerät zum gewündsten Zeitpunkt ein, es startet aber keine Aufnahme.

Plan - Aufl istung der geplanten Aufnahmen.

Die elektronische Programmzeitschrift können Sie jederzeit durch Betätigung der Taste [EXIT] verlassen.

USB Aufnahme* - Falls vorhanden

USB Aufnahme im Digitalmodus - Ihr Fernsehgerät ist mit einer „USB Aufnahmefunktion" zum Speichern von Fernsehsendungen ausgestellt. Diese Funktion ist nur im Digitalmodus, und mit einem kompatiblen USB-Stick oder einer USB-Festplatte verfügbar.

Funktionen

Live TV - Live-Sendung (TV / Radio) anhalten und zeitversetzt wiederergegeben, Abspielen im schllen Vor- oder Rücklauf (bis zur Rückkehr zur Live-Sendung).

Sofort Aufnahme - Schnellaufnahme mit nur einem Tastendruck.

Zeitgesteuerte Aufnahme - einfach programmierbare Aufnahme mit Hilfe des EPG (Electronic Program Guide).

Aufnahme von TV- und Radio-Sendungen, Wiedergabe und Archivierung auf anderen Medien z.B. Laptop.
Die technischen Gegebenheiten erfordern für diese Funktion die Verwendung eines High Speed USB Speichersticks.

Speziell bei Timeshift wird gleichzeitig in den Speicher geschrieben und aus ihm gelesen,ecauseknonn nicht alle USB Speichersticks verwendet werden.

High Speed-USB-Sticks können Sie im Fachhandel erwerben.
These stehen mit Speicherkapazitäten von 4GB, 8GB, 16GB und mehr zur Verfügung. Die aktuellsten Spezifikationen und Preisicken Sie im Internet in Erfahrung bringen.

Mindestanforderung USB-Stick:

Lesegeschwindigkeit -20 Mps (Megabit pro Sekunde)

Schreibgeschwindigkeit -6 Mp/s (Megabit pro Sekunde)

Möchten Sie eine USB-Festplatten mit einer Speicherkapazität von mehr als 32GB verwenden, solesen Sieitte auch den Abschnitt FAQ am Ende dieser Anleitung.

USB-Stick einstecken

Den USB-Stick in den USB-Port auf der Geräteseite einstecken. Der Stick wird automatisch auf seine Kompatibilität geprüft.

Die USB Aufnahme und die USB Aufnahme im Zeitversatz (Timeshift) ist direkt möglich, wenn die Mindesanforderungen an das USB-Medium erfüllt sind.

Hinweis

Wenn das Gerät den USB-Stick nicht erkennt, prufen Sieitte,ob dieser im Dateisystem FAT32 formatiert ist.

* - nur fur modelle mit PVR

Live-Sendung (TV / Radio) anhalten (Zeitversatz) *

Zum Anhalten der Live-Sendungen die Taste drucken. Das Gerät stoppt die Live-Sendung und zeichnet sie im Hintergrund auf. Drucken Sie die Taste II erneut, um die Live-Sendung mit einem Zeitversatz aber ohne Informationsverlust weiter anzuschauen.
Zum Vorspulen der Aufnahme, die Taste drücken (z. B. um Werbung zu uberspringen).
Zum Zurücksplulen der Aufnahme, die Taste drücken.

Hinweis

Beim Wechsel eines Programmes oder beim Ausschalten des Fernsehgerätes wird die USB Aufnahme automatisch gestoppt. Um mit der Aufnahme fortzufahren, die Taste Play/Pause erneut drücken.

Sofortaufnahme

Durch Drücken der Taste [REC] konnen Siesofar (ohne Programmierung) das aktuell laufende Programm aufnehmen. Abhängig von der Speicherkapazität wird die Sendung bis zu ihrem Ende aufgezeichnet.

Hinweis

Das Gerät ist mit einem Digitalempfänger ausgestattet. Das Umschalten eines Programmes während einer USB-Aufnahme führt

dazu, dass die Aufnahme automatisch angehalten wird. Programmierte Aufnahmen sind während Stand-by möglich. Das Gerät schaltet sich zu dieser Zweck automatisch ein und wieder aus.

Aufnahmen auf den USB-Stick sind nur im TV- bzw. Radio-Digitalmodus verfügbar. Aus lizenz- und urheberrechtlichen Gründen sind Aufnahmen von einem anderen Ein- oder Ausgang nicht gestattet.

Aufgezeichneten Beitrag ansehen

Nach Drücken der Taste [REC LIST] sehen Sie die List aufgezeichneter Beitrag.

Markieren Sie mittels der Richtungstasten in der Listeden gewünschte Beitrag. Drucken Sie dann [OK] und die Wiedergabe beginnt.

Hinweis

Dieses Gerät wurde für den Einsatz von USB-Sticks bis 32GB entwickelt. Höhere Speicherkapazitäten von USB-Sticks oder

Festplatten sind nur dann möglich, wenn diese Medien im Dateisystem FAT32 formatiert sind. Zur Zeit der Veröff entlichung dieser Anleitung sind die mit Windows XP / Vista ausgestatteten PCs nur in der Lage unter FAT32 bis 32GB zu formatieren. Zur Formatierung von Speicherkapazitäten über 32GB besteht Sie entsprechende PC-Programme.itte informieren Sie sich entsprechend im Fachhandel oder bei unserer Kunden-Hotline.

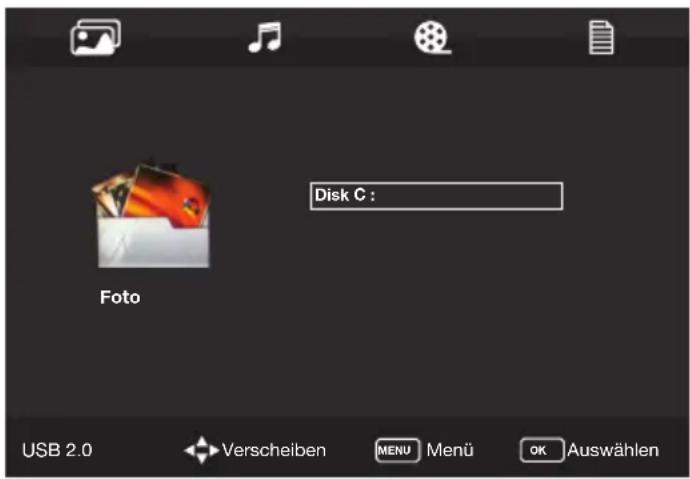

Im USB Modus ist die Wiedergabe verschedener Dateiformate möglich, die Sie auf Ihrrem USB-Medium gespeichert haben. Drücken Sie die Taste [USB].

Der Inhalt des USB Sticks wird in verschiedene Kategorien dargestellt: Fotos, Musik,这部电影, Text. Der Inhalt wird nach Dateitypen sortiert.

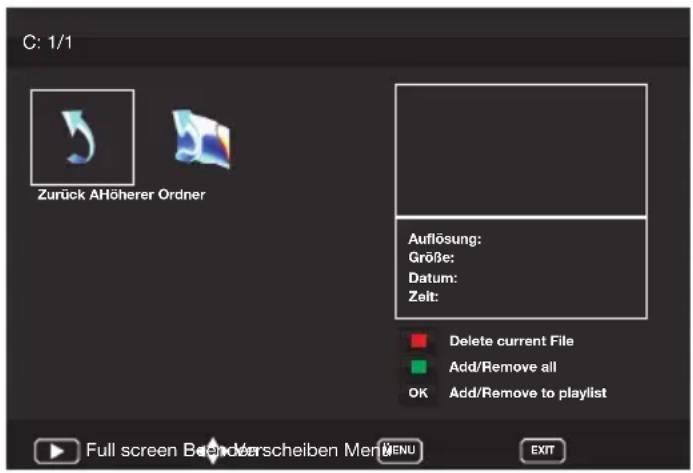

Markieren Sie mittels der Richtungstasten in der Liste die gewünschte Kategorie z. B. "FOTO". Um diese zu öff den drücken Sie [OK], wahren Ihr Laufwerk aus (in der Regel „C") und bestätigen nochmals mit [OK].

Wenn Sie die Markierung eine kurze Zeit auf einem Bild belassen, öff net sich ein Vorschaufenster und es werden Informationen zu dieser Bild angezeigt. Drücken Sie jetzt die [OK] Taste, um das Bild in voller Höhe auf dem Bildschirm darzustellen.

Für Musik und Filme ergibt sich die gleiche Vorgehensweise.
Auch hier erhalten Sie bereits beim Markieren einer Datenutzliche Informationen und eine Vorschau angezeigt.

Löschen - Mochtens sie eine Datei löschen, markieren Sie diese und drücken anschließend die rote Taste der Fernbedienung. Um die gewährte Multimediafunktion zu verlassen, wahren Sie die Schaltfläche „Zurück" oder drücken so oft die Taste [EXIT] bis Sie auf der gewünschten Ebene angekommen sind. Zum Beenden der USB Funktionen, wahren Sie einfach eine andere Quelle aus (z.B. TV).

Wahlen Sie zunachst die Eingangsquelle DVD.

Zum Aufrufen des Menüs drücken Sie dann die Taste [D.SETUP (TEXT)].

Wahlen Sie den gewünschten Menupunkt mit den Richtungstasten . Bestätigen Sie die ihre Auswahl mit der Taste [OK]. Das Menu kann jederzeit durch Anzahl des Punktes „Verlassen" ausgeblendet werden.

Seite Allgemeine Einstellung

TV-Monitor - TV-Anzeigemodus Einstellungen:

Norm/PS Vergroßerte 4:3 Darstellung mit Fokussierung auf den Bildinhalt.

Morm/Lb Geometrisch korrekte Wiedergabe mit Streifen am oberen und unteren Bildrand.

Breit Breitbartbildoption.

OSD - Sprache - Zur Bestimmung der DVD Menüsprache.

Audioeinstellseite

Abwärtsmischen - Abwärtsmischenmodus auswahlen.

Lt/Rt Lt/Rt	Abwärtsmischen auswahlen.
Stereo Stereo	Abwärtsmischen auswahlen.

Dolby-Digital-Einstellung

Doppeltes Mono - Einstellungen Doppeltes Mono

Stereo Beide Tonkanäle (Standardeinstellung).

L - Mono Monosignal nur auf dem linken Kanal

R - Mono Monosignal nur auf dem rechten Kanal.

Mix Mono Monosignal auf beiden Ausgängen.

Dynamisch - Zur Erhöhung / Reduzierung des Dynamikumfangs der digitalen Tonwiedergabe.

Seite Bevorzugten Einstellungen

TV-Modell - TV-Standard einstellen

Mit Pal-Format Mitteleuropäischer Standard.

Multi Multisync Format.

Mit Ntsc-Format In Nordamerika, Japan und weitere Ländern verbreitetete Farbnorm.

Grundeinst - Setzt getätigte Einstellung auf Standardwerte zurück.

Disc Typen

Auto DVD Ja
Unterstützte Disc Type	CD / HDCD / VCD / SVCD / CD-R / CD-RW / DVD / DVD±R/RW
MPEG2-Dekodierung Ja
XviD-Decodierung Ja
Disc-GröBe	12 cm

* -nur fur modelle mit DVD

Tonwiedergabe / externe Laut-sprecher	Ich möchte externe Laufsprecher oder eine Surround-Anlage anschreiben.	Sie haben zwei M开具chkeiten:1) Schließen Sie ihre Surroundanlage an den Koax Anschluß an.2) Oder Sie verwenden den 3,5mm Kopfhörerausgang (Ein hierfür erforderliches Adapterkabel erhalten Sie im Fachhandel).
Menü-Darstellung	Warum werden einige Menu-Punkte gesperrt und grau angezeigt?	Einige Menüpunkte sind nur nach Anzahl bestimmter Quellen zugänglich, z.B. Einstellungen für HDMI, VGA...
TV	Ich habe das Fernsehgerät neu eingestellt. Nach dem Ausschalten wurden keine Sender gespeichert.	Bitte führen Sie einen erneuten Sendersuchlauf durch und verfahren wie in dieser Anleitung beschrieben. Brechen Sie den Suchlauf nicht vorzeitig ab, da die gefunden Sonder sonst nicht gespeichert werden.
VCR/DVD	Ich habe mein Gerät über SCART an myinen VCR oder DVD-Rekorder ange-schlossen.Nun ist es nicht mehr möglich, etwas aufzunehmen.	Bitte prufen Sie, ob ein Antennenkabel zwischen Ihrrem externen Gerät und der Antennenbuchse angeschlossen ist. Zusätzlich muss das externe Gerät mit einem zweiten Antennenkabel mit dem Fernsehgerät verbunden sein.
Spielkonsolen 1	Ich habe eine PS3 über HDMI ange-schlossen. Jedoch ist weder Bild- noch Tonwiedergabe möglich.	1) Die Einstellung der Quelle HDMI prufen.2) Die PS3 Einstellungen gemäß der Bedienungsanleitung prufen.
Spielkonsolen 2	Ich habe Xbox 360 auf das Gerät per Komponentenkabel oder RGB ange-schlossen, es gibt jedoch keine Tonwie-dergabe.	Die Komponentenkabel dieren nur zur HD-Bildübertra-gung. Zur Tonübertragung haben Sie auch das rote und weiß Kabel in die Eingänge auf der Geräterückseite zu stecken. Folgen Sieitte die Anweisungen im Abschnitt „Anschlüsse".
USB-Modus	Ich habe den USB-Stick eingeführt, das Gerät erkannte ihn bereits nicht.	Prufen Sieitte nach, ob der USB-Stick im Dateisystem FAT32 formatiert ist.
USB-Modus Einsatz einer USB-Festplatte.		Wenn Sie eine Festplatte mit mehr als 32GB einsetzen wollen, denken Sieitte daran, dass diese FAT32 formatiert sein muss.Die mit Windows XP / Vista ausgestatteten PCs sind fähig,nur bis zu 32GB zu formatieren. Daher benötigen Sie zum Formatieren von mehr als 32 GB in FAT32 ein spezielles PC-Programm.
Systemsperre	Ich habe das Password geändert und es vergessen.	Das Master-Password 1147 ermöglichlichen den Zugang zum Gerätemenu, sowie die Neuvergabe eines Passports.
Timer	Mein TV Gerät schaltet sich scheinbar willkürlich ein.	Bitte überprüfen Sie, ob Sie die Timerfungtion aktiviert haben.

Universal Media Corporation /Slovakia/ s.r.o.

Mickiewiczova 7104/14

811 07 Bratislava 1, Slovakia

Assembled in Europe
