BEDIENUNGSANLEITUNG CV 7760 N NEFF

06/08 DE Deutschland, Germany BSH Hausgeräte Service GmbH Zentralwerkstatt Kleine Hausgeräte Trautskirchener Straße 6 – 8 90431 Nürnberg Online Auftragsstatus, Pickup Service für Kaffeevollautomaten und viele weitere Infos unter: www.neff.de Reparaturservice* (Mo-Fr: 8.00-18.00 h erreichbar): Tel.: 01801 33 53 03 mailto:cp-servicecenter@bshg.com Ersatzteilbestellung* (365 Tage rund um die Uhr erreichbar): Tel.: 01801 33 53 04 Fax: 01801 33 53 08 mailto:spareparts@bshg.com *) 3,9 Ct./Min. aus dem Festnetz der T-Com, Mobil ggfs. abweichend AE United Arab Emirates, ΓΪΤ˷ΘϤϟ΍ Δ˷ϴΑήόϟ΍ Ε΍έΎϣϹ΍BSH Home Appliances FZE Round About 13, Plot Nr MO-0532A 17312 Jebel Ali Free Zone - Dubai Tel.: 04 881 4401 Fax: 04 881 4805 AT Österreich, Austria BSH Hausgeräte Gesellschaft mbHWerkskundendienst für HausgeräteQuellenstrasse 2 1100 Wien Tel.: 0810 240 260 innerhalb Österreichs zum Regionaltarif Tel.: 0810 700 400 Hotline für Espresso-Geräte zum Regionaltarif Fax: 01 605 75 51 212 mailto:hausgeraete.ad@bshg.comwww.neff.at AU Australia Sampford & Staff Pty. Ltd. 421 Smith Street Fitzroy, Victoria 3065 Tel.: 03 9419 6433 Fax: 03 9416 1635 www.sampford.com.au BE Belgique, België, BelgiumBSH Home Appliances S.A.

l. Jerozolimskie 183 02-222 Warszawa Centrala Serwisu Tel.: 022 57 27 711 Fax: 022 57 27 709 mailto:Serwis.Fabryczny@ bshg.com PT Portugal BSHP Electrodomésticos, Lda. Rua Alto do Montijo, nº 15 2790-012 Carnaxide Tel.: 21 4250 700 Fax: 21 4250 701 mailto:careline.portugal@ bshg.com 06/08 Herzlichen Glückwunsch ... ... zum Kauf dieses Produktes. Mit diesem ein- und ausfahrbaren Espresso-Vollau- tomaten haben Sie ein hochwertiges und modernes Küchengerät erworben; es vereint innovative Technik, eine Vielza hl von Funk- tionen un d Bedienkomfort. Sie können damit spielend leicht und schnell verschiedene wohlschmeckende Heißge- tränke frisch bereiten – ob eine traditionelle Tasse Kaffee, einen bekömmlichen Milchkaf- fee oder Latte Macchiato, einen cremigen Cappuccino oder einen kräftigen Espresso. Gleichzeitig bietet Ihnen das Gerät zahl- reiche Möglichkeiten, es ganz Ihrem indivi- duellen G es ch mack anzupassen. Damit Sie den Espresso-Vollautomaten mit all seinen Möglichkeiten und Funktionen auch zuverl äs sig und sicher nutzen können, machen Sie sich bitte vertraut mit seinen Bestandteilen, Funktionen, Anzeigen und Bedienelementen. Diese Gebrauchsanlei- tung möchte Ihnen dabei helfen. Nehmen Sie sich daher bitte etwas Zeit und lesen Sie sie, bevor Sie das Gerät in Betrieb nehmen. Zur Verwendung dieser Gebrauchsanleitung Die Umschlagseite dieser Anleitung können Sie vorne ausklappen. Dort finden Sie mit Nummern bezeichnete Geräteillustrationen, auf die in dieser Anleitung immer wieder verwiesen wird. Beispiel: „Wassertank (8)“. Tipp: Wenn Sie die Seite aus- geklappt lassen, können Sie immer schnell nachsehen, egal wo in der Anleitung Sie sich gerade befinden. Displayanzeigen und Tastenbeschriftungen werden in dieser Anleitung in einer anderen Schrift dargestellt als die, die Sie gerade lesen. So können Sie erkennen, dass es sich um einen Text handelt, der am Gerät angezeigt wird oder aufgedruckt ist: Beispiel: Espresso Dem Gerät ist eine Kurzanleitung beigefügt, in der Sie die wichtigsten Funktionen schnell nachschlagen können. Sie befindet sich rechts außen am Gerät.Deutsch | 3 Neff C77V60N01 | 09/2008 Sicherheitshinweise Lesen Sie diese Gebrauchsanleitung vor der Benutzung des Gerätes sorgfältig durch, handeln Sie danach und bewahren Sie sie auf. Beachten Sie auch die beiliegende Kurzanleitung; sie ist in einem speziellen Aufbewahrungsfach rechts außen am Gerät verstaut. Dieser Espresso-Vollautomat ist für den Haushalt und die Verarbeitung haushalts- üblicher Mengen und nicht für den gewerb- lichen Gebrauch bestimmt. Er darf nur mit Frischwasser sowie den in dieser Anleitung beschriebenen Mitteln (Kaffee, Reinigungs-/ Entkalkungsmittel) befüllt werden. Gerät nur in Innenräumen und bei Raum- temperatur verwenden. Personen (auch Kinder) mit verminderten körperlichen Sin- neswahrnehmungs- oder geistigen Fähig- keiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist. Kinder vom Ge- rät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen. Stromschlaggefahr! Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Gerät nicht benutzen, wenn Gerät oder Zuleitung beschädigt ist. Im Fehlerfall das Gerät sofort mit dem Netzschalter vom Netz trennen. Anschlie- ßend den Netzstecker ziehen. Gerät nicht öffnen oder auseinanderbauen. Netzkabel niemals in Wasser tauchen. Reparaturen am Gerät, z. B. eine beschädigte Zulei- tung auswechseln, dürfen nur durch un- seren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden. Verletzungsgefahr! Nicht in das Mahlwerk greifen. Verbrennungsgefahr! Der Milchschäumer für Milch/ Heißwasser wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Verletzungsgefahr! Gerät vorsichtig aus dem Ein- baumöbel herausziehen und einschieben, damit Finger nicht einge- klemmt werden. Aufbau und Bestandteile (Siehe Illustration auf der ausklappbaren vorderen Innenseite dieser Anleitung) 1 Taste i (Informationen/Einstellungen) 2 Wähltaste (nach oben) 3 Display 4 versenkbarer Schwenkknopf 5 Wähltaste (nach unten) 6 Taste Start/Stop 7 Netzschalter O/I 8 herausnehmbarer Wassertank 9 Bohnenbehälter mit Aromadeckel 10 Pulverschublade (Kaffeepulver/Reini- gungstablette) 11 Drehwähler für Mahlgrad 12 Milchschlauch 13 Pulverlöffel 14 Tür zur Brüheinheit 15 Türöffner zur Brüheinheit 16 Auslösetaste für den Auszug 17 Milchbehälter 18 Tropfschaleneinheit 19 herausnehmbarer Milchschäumer (Milch- / Heißwasserbezug) 20 höhenverstellbarer Kaffeeauslauf4 | Deutsch Neff C77V60N01 | 09/2008 Bedienelemente und Anzeige Netzschalter O/I Mit dem Netzschalter O/I (7) wird das Gerät eingeschaltet oder vollständig ausgeschaltet (Stromzufuhr wird unterbrochen).

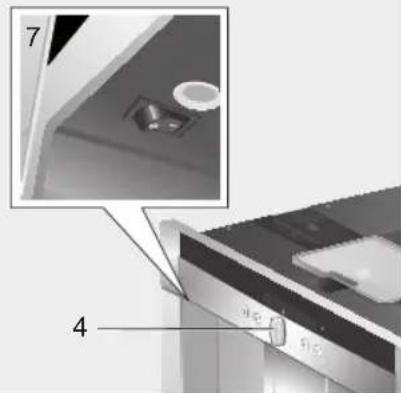

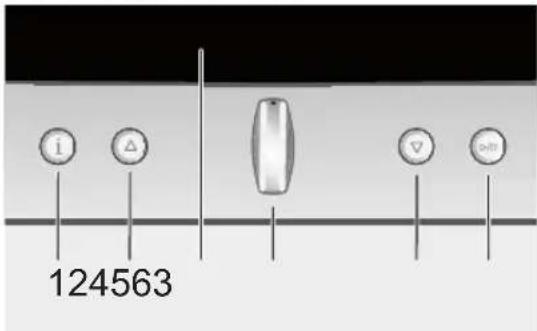

Wichtig: Den Netzschalter während des Betriebs nicht betätigen. Gerät erst abschalten, nachdem Sie es durch Versenken des Schwenk- knopfes in den „Sparmodus“ geschaltet haben. Dadurch wird das Gerät automatisch gespült. Menü und Display Um Ihnen die Bedienung des Gerätes so einfach wie möglich zu machen und gleich- zeitig eine Vielzahl von Funktionen zur Verfügung zu stellen, ist das Gerät mit einer leicht verständlichen Menüführung ausge- stattet. Damit können Sie mit nur wenigen Bedienschritten aus einer Fülle von Mög- lichkeiten wählen, wenn Sie sich kurz damit vertraut gemacht haben. Das Display zeigt die jeweils von Ihnen getroffene Programm- auswahl und informiert Sie, beispielsweise wenn Sie Wasser oder Kaffee einfüllen oder ein Serviceprogramm ausführen müssen. Im Folgenden wird die grundlegende Menü- bedienung beschrieben.

1 i: Wenn Sie i kurz antippen, werden Ihnen Informationen angezeigt (siehe „Informationen am Display“, Seite 10). Wenn Sie i länger als drei Sekunden gedrückt halten, gelangen Sie in das Einstellungsmenü (siehe „Einstellungen am Display“). 2 : Damit kann im Display (3) nach oben navigiert werden. Die Schrift des gerade aktiven Menüpunktes ist größer. 3 Display: Das Display zeigt durch Sym- bole und Texte Einstellungen, laufende Vorgänge und Meldungen an. 4 Versenkbarer Schwenkknopf : Nicht versenkt: Das Gerät ist einge- schaltet. Nach dem Einschalten spült das Gerät, außer es ist noch warm vom letzten Betrieb. Versenkt: Das Gerät befindet sich im „Sparmodus“. Nachdem das Gerät in den „Sparmodus“ geschaltet wurde, spült es, außer es wurde vorher kein Kaffee bezogen. Das Gerät ist betriebsbereit, wenn im Display das Menü für die Getränkeaus- wahl zu sehen ist (3). Durch Schwenken des Schwenkknopfes können Einstel- lungen (z.B. Kaffeestärke oder -menge) vorgenommen und geändert werden.Deutsch | 5 Neff C77V60N01 | 09/2008 5 : Damit kann im Display (3) nach unten navigiert werden. Die Schrift des gerade aktiven Menüpunktes ist größer. 6 Start/Stop : Die Getränkebereitung oder ein Serviceprogramm startet. Durch erneutes Drücken von (6) während der Getränkebereitung kann der Bezug vorzeitig gestoppt werden. Auszugssystem Das Gerät kann aus dem Einbaumöbel auto- matisch herausgefahren werden. Dazu Auslösetaste (16) drücken (Gerät muss dazu eingeschaltet sein) oder

Abstellfläche abnehmen und am nun zugänglichen Griff darunter ziehen: Das Gerät fährt selbstständig in Auszugspo- sition 1. In dieser Position können Wasser, Bohnen, Kaffeepulver und Reinigungs-/ Entkalkungstabletten eingefüllt sowie das Zubehör an der rechten Geräteseite entnom- men werden. Um das Gerät ganz herauszufahren, nochmals Auslösetaste (16) drücken und das Gerät von Hand in Position 2 heraus- ziehen oder Gerät am Griff ganz herausziehen.

In der Auszugsposition 2 können die Brüh- gruppe entnommen und der Mahlgrad ver- stellt werden. Auszugsposition 1 Auszugsposition 2 Danach das Gerät wieder bis zum Anschlag in das Einbaumöbel zurückschieben. Während des Brühvorgangs ist das automatische Herausfahren gesperrt. Zubehör Der Espresso-Vollautomat hat besonde- re Fächer, um Zubehörteile (12, 13) und Kurzanleitung am Gerät zu verstauen. Diese befinden sich auf der rechten Seite und sind zugänglich, wenn das Gerät in Auszugsposi- tion 1 herausgezogen ist. Displaymeldungen Im Display werden Ihnen außer dem aktuellen Betriebszustand verschiedene Meldungen angezeigt, die Ihnen Zustands- informationen geben oder mitteilen, wenn Ihr Eingreifen erforderlich ist. Sobald Sie die erforderliche Maßnahme ausgeführt haben, verschwindet die Meldung und es wird wieder das Menü für Getränkeauswahl angezeigt.6 | Deutsch Neff C77V60N01 | 09/2008 Informationen: Displaymeldung Bedeutung Wassertank bald leer Wassertank muss bald gefüllt werden Bohnenbehälter bald leer Bohnenbehälter muss bald gefüllt werden Bitte warten Gerät arbeitet; bitte haben Sie noch einen Moment Geduld Aufforderungen zum Handeln: Displaymeldung Was Sie tun müssen Wassertank füllen Wassertank füllen Wassertank einsetzen Wassertank einsetzen Wassertank prüfen Wassertank entnehmen und korrekt einsetzen Tropfschale einsetzen Tropfschale einsetzen Tropfschale leeren Tropfschale leeren und reinigen Bohnenbehälter füllen Bohnenbehälter füllen Milchschäumer aufsetzen Milchschäumer aufsetzen Brüheinheit einsetzen Tür schliessen Brüheinheit einsetzen und Tür schließen Brüheinheit prüfen Brüheinheit herausnehmen und korrekt einsetzen Service - Filter wechseln Wasserlter wechseln Service - Entkalken Serviceprogramm „Entkalken“ ausführen Displaymeldung Was Sie tun müssen Service - Reinigen Serviceprogramm „Reinigen“ ausführen Service - Calc‘n‘Clean Serviceprogramm „Calc‘n‘Clean“ ausführen Inbetriebnahme Allgemeines Nur reines Wasser ohne Kohlensäure und vorzugsweise Espresso- oder Vollauto- maten-Bohnenmischungen in die entspre- chenden Behälter füllen. Keine glasierten, karamellisierten oder mit sonstigen zucker- haltigen Zusätzen behandelte Kaffeebohnen verwenden; sie verstopfen die Brüheinheit. Bei der ersten Benutzung oder wenn das Gerät längere Zeit nicht in Betrieb war, hat die erste Tasse Kaffee noch nicht das volle Aroma. Der Espresso-Vollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert. Das Gerät schaltet nach einer Stunde automatisch in den „Spar- modus“. Diese Einstellung kann wie viele andere geändert werden (siehe „Auto off in“ im Kapitel „Einstellungen am Display“). Den Netzschalter während des Betriebs nicht betätigen. Gerät erst abschalten, wenn es im „Sparmodus“ ist, damit automatisch gespült wird.Deutsch | 7Neff C77V60N01 | 09/2008 Gerät in Betrieb nehmen Netzschalter (7) drücken.

Im Display erscheint die Sprachauswahl: Einstellungen Sprache Deutsch English Mit dem Schwenkknopf (4) die ge- wünschte Sprache auswählen, in der die weiteren Displaytexte erscheinen sollen. Es stehen folgende Sprachen zur Auswahl: Deutsch English PYCCKИЙ Nederlands Français Italiano Español Polski Start/Stop (6) drücken; die aus- gewählte Sprache ist gespeichert, das Gerät im „Sparmodus“. Sie können die Spracheinstellung später jederzeit verändern (siehe „Einstellungen am Display“). Gerät ausfahren (siehe „Auszugssys- tem“). Wassertank (8) nach oben herauszie- hen, ausspülen und mit frischem, kaltem Wasser füllen. Die Markierung „max“ beachten.

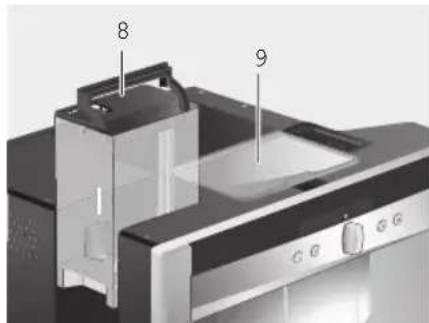

Den Wassertank gerade einsetzen und ganz nach unten drücken.

Täglich frisches Wasser in den Wassertank füllen. Es sollte immer ausreichend Wasser für den Be- trieb des Gerätes im Wassertank sein. Bohnenbehälter (9) mit Kaffeebohnen fül- len (Zubereitung mit Kaffeepulver: siehe Seite 9). Gerät wieder in das Einbaumöbel ein- schieben. Start/Stop (6) drücken, das Firmen- logo leuchtet im Display. Das Gerät heizt nun auf und spült, etwas Wasser läuft aus dem Kaffeeauslauf. Im Display er- scheint das Menü für Getränkeauswahl: Espresso Kaffee Macchiato normal mittlere Tasse Wasserhärte einstellen.

10.8 | Deutsch Neff C77V60N01 | 09/2008

Getränkezubereitung Getränkeauswahl Im Menü für die Getränkeauswahl können Sie mit dem Schwenkknopf (4) Ihr Ge- tränk wählen. Espresso Kaffee normal mittlere Tasse Espresso Kaffee Macchiato Cappuccino Milchkaffee My coffee Milchschaum Heiße Milch Heißwasser Kurzspülen Bei den meisten Getränkearten können Sie mit den Tasten (2) und (5) weitere Optionen auswählen, z. B. Kaffeestärke und -menge. Die jeweils verfügbaren Optionen werden immer unter der Getränkeart an- gezeigt. Innerhalb der mit (2) und (5) gewählten Optionen können Sie dann mit dem Schwenkknopf (4) Einstellungen vor- nehmen. Bei der Kaffeebereitung haben Sie folgende Möglichkeiten: Stärke Menge mild normal stark klein mittel groß Ein Beispiel Nehmen wir an, Sie möchten sich eine große Tasse milden Kaffee aus Bohnen bereiten. Tasse unter den Kaffeeauslauf (20) stellen: Schwenken Sie den Schwenkknopf (4) so oft, bis Kaffee in der Mitte der oberen Zeile angezeigt wird (die Schrift der aktiven Einstellung ist größer): Espresso Kaffee Macchiato normal mittlere Tasse

3. Drücken Sie nun einmal (5), um zur

Stärkeeinstellung zu gelangen. Die Stär- keeinstellung ist hervorgehoben: Kaffee mild normal stark mittlere Tasse

4. Schwenken Sie den Schwenkknopf

(4) nach links, bis „mild“ groß in der Mitte erscheint. Kaffee mild normal mittlere Tasse

5. Drücken Sie erneut (5), um zur Men-

geneinstellung zu gelangen. Nun ist die Mengeneinstellung hervorgehoben: Kaffee mild kleine Tasse mittlere Tasse große Tasse

6. Schwenken Sie den Schwenkknopf

(4) nach rechts, bis in der Mitte „große Tasse“ steht: Kaffee mild mittlere Tasse große Tasse 2 kleine Tassen

2.Deutsch | 9 Neff C77V60N01 | 09/2008 Ihr gewählter Kaffee wird zubereitet. Auf dieselbe Weise können Sie auch andere Kaffeearten in anderen Stärken und Mengen bereiten. Zubereitung mit Kaffeepulver Dieser Espresso-Vollautomat bietet auch die Möglichkeit, Kaffee aus Kaffeepulver zuzu- bereiten. Zur Dosierung ist ein Pulverlöffel beigefügt (im Lieferzustand rechts außen am Gerät, [13]). Gerät herausfahren und Pulverlöffel entnehmen. Die Pulverschublade (10) öffnen.

Maximal zwei gestrichene Löffel Kaffee- pulver einfüllen. Keine Bohnen und keinen löslichen Kaffee einfüllen. Die Pulverschublade wieder schließen. Gerät wieder einfahren. Mit dem Schwenkknopf (4) Getränk und Menge wählen: Espresso Kaffeepulver kleine Tasse mittlere Tasse große Tasse Tasse unter den Kaffeeauslauf (20) stellen.

8. Start/Stop (6) drücken.

Der Kaffee wird gebrüht und läuft anschlie- ßend in die Tasse(n). Für eine weitere Tasse Kaffee erneut Kaffeepulver einfüllen und den Vorgang wiederholen. Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich die Brühkammer automatisch, um einer Überfüllung vorzubeugen. Das Gerät spült. Zubereitung mit Milch Für einen optimalen Milchschaum bevorzugt kalte Milch mit einem Fettgehalt von 1,5% verwenden. Kaffeeauslauf (20) nach unten schieben. Abdeckklappe abnehmen und Milch- schäumer (19) herausziehen:

Gerät ausfahren (siehe „Auszugssys- tem“) Den mitgelieferten Milchschlauch (im Lieferzustand rechts außen am Gerät [12]) entnehmen und mit dem Anschlus- sende am Milchschäumer (19) anschlie- ßen; Abdeckklappe wieder schließen.

Neff C77V60N01 | 09/2008 Milchschäumer (19) aufstecken und Milchschlauch (12) in die Kerbe drücken.

Abdeckklappe schließen. Gefäß mit Milch neben dem Milch- schäumer abstellen. Milchschlauch in das Gefäß einführen. Das eingekerbte Ende des Milchschlauches soll in die Milch eintauchen: Tasse oder Glas unter den Kaffeeauslauf stellen. Macchiato, Cappuccino, Milchkaffee oder My coffee (Ihre individuelle Kaffee- Milch-Mischung) durch Schwenken des Schwenkknopfs auswählen. Im Display werden das gewählte Getränk sowie die Einstellung der Kaffeestärke und Kaffee- menge für dieses Getränk angezeigt: Kaffee Macchiato Cappuccino normal mittlere Tasse Einstellungen für Stärke und Menge vornehmen. (6) drücken. Zuerst wird nun Milch angesaugt, zu- bereitet und in die Tasse bzw. das Glas gefördert. Sofort danach wird der Kaffee vorgebrüht und läuft anschließend in die Tasse bzw. das Glas.

Zwei Tassen auf einmal Zwei Tassen unter die beiden Kaffeeaus- läufe links und rechts stellen: Mit dem Schwenkknopf (4) Espresso oder Kaffee wählen. Mit (5) und dem Schwenkknopf die gewünschte Stärke einstellen.

3. Mit (5) zur Mengenauswahl wechseln.

In der Mengenauswahl den Schwenkknopf (4) so oft nach rechts schwenken, bis im Display „2 kleine Tassen“ angezeigt wird. Kaffee mild große Tasse 2 kleine Tassen 2 mittlere Tassen

4. Gewünschte Menge für die beiden

Tassen mit dem Schwenkknopf (4) einstellen (klein, mittel, groß).

5. (6) drücken. Die beiden Tassen

werden gefüllt. Das Gerät brüht zweimal hinter- einander, den kompletten Vorgang abwarten.

2.Deutsch | 11 Neff C77V60N01 | 09/2008 My coffee In der Einstellung My coffee können Sie individuell festlegen, in welchem Verhältnis Kaffee und geschäumte Milch gemischt wer- den sollen. Den Milchschlauch (12) am Milchschäu- mer (19) anschließen (siehe „Zuberei- tung mit Milch“). Gefäß mit Milch auf der Abstellfläche abstellen. Milchschlauch (12) in das Gefäß einführen. Das eingekerbte Ende des Milchschlauches soll in die Milch eintauchen. Tasse unter den Kaffeeauslauf stellen: Mit dem Schwenkknopf (4) My coffee auswählen: Milchkaffee My coffee Milchschaum mild große Tasse Mit (5) zur Stärkeauswahl wechseln. Mit dem Schwenkknopf (4) die ge- wünschte Stärke einstellen: My coffee mild normal stark große Tasse Mit (5) weiter zur Mengenauswahl wechseln. Mit dem Schwenkknopf (4) die gewünschte Menge einstellen: normal kleine Tasse mittlere Tasse große Tasse EspressoMilch

Mit (5) zur Auswahl des Mischverhält- nisses wechseln. Mit dem Schwenkknopf (4) in 20%-Schritten das gewünsch- te Mischungsverhältnis einstellen: normal mittlere Tasse EspressoMilch (6) drücken; das Getränk wird im ge- wünschten Mischungsverhältnis bereitet. Milchschaum und heiße Milch zubereiten Verbrennungsgefahr! Der Milchschäumer (19) wird heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Für eine optimale Milchschaum- qualität bevorzugt kalte Milch mit einem Fettgehalt von 1,5% ver- wenden. Den Milchschlauch (12) am Milchschäu- mer (19) anschließen (siehe „Zuberei- tung mit Milch“). Tasse oder Glas unter den Auslauf des Milchschäumers stellen. Die gewünschte Einstellung Milch- schaum oder Heiße Milch durch Schwenken des Schwenkknopf (4) auswählen: My coffee Milchschaum Heiße Milch (6) drücken, Milchschaum oder hei- ße Milch fließt ca. 60 Sek. lang aus dem Auslauf des Milchschäumers. Durch erneutes Drücken von (6) kann der Vorgang vorzeitig abgebrochen werden.

Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung den Milch- schäumer reinigen (siehe „Milch- system reinigen“). Heißwasser beziehen Verbrennungsgefahr! Der Milchschäumer (19), aus dem das Heißwasser fließt, wird heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Das Gerät kann auch Heißwasser bereiten, z. B. für Tee. Tasse oder Glas unter den Kaffeeauslauf stellen. Mit dem Schwenkknopf (4) Heißwas- ser auswählen: Heiße Milch Heißwasser kurzspülen

85ºC Mit (5) zur Temperaturwahl wechseln. Mit dem Schwenkknopf (4) die ge- wünschte Temperatur einstellen: Heißwasser

80ºC 85ºC 90ºC (6) drücken; heißes Wasser ießt ca. 40 Sek. lang aus dem Auslauf des Milchschäumers. Durch erneutes Drücken von (6) kann der Vorgang vorzeitig abgebrochen werden.

Informationen und Einstellungen Mit i (1) können Informationen abgerufen (antippen) und Einstellungen vorgenommen (mindestens drei Sekunden gedrückt halten) werden. Informationen am Display Im Info-Menü (Taste i (1) antippen) können folgende Informationen abgerufen werden: wann eine Entkalkung nötig ist wann eine Reinigung nötig ist wann ein Filterwechsel nötig ist wie viel Kaffee seit der Inbetriebnahme des Geräts bezogen wurden wie viele Milchgetränke bezogen wurden Menge zubereiteten Heißwassers Einstellungen am Display i (1) mindestens 3 Sekunden gedrückt halten; es erscheinen verschiedene Einstell- möglichkeiten: Einstellungen Sprache Wasserhärte Deutsch Mit (2) und (5) können Sie zwischen den verschiedenen Einstellungsmöglich- keiten wechseln; die jeweils aktive wird in großer Schrift dargestellt. Sie können die angezeigte aktuelle Einstellung mit dem Schwenkknopf (4) verändern. Um das Menü wieder zu verlassen drücken Sie noch mal (1). Die vorgenommenen Änderungen werden automatisch gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich.

Deutsch | 13 Neff C77V60N01 | 09/2008 Folgende Einstellmöglichkeiten stehen Ihnen zur Verfügung: Sprache: Durch Schwenken des Schwenk- knopfs (4) kann die Displaysprache ausge- wählt werden. Wasserhärte: Durch Schwenken des Schwenkknopfs (4) kann die gewünschte Wasserhärte (1, 2, 3 und 4) ausgewählt wer- den (siehe auch „Wasserhärte ermitteln und einstellen“). Kaffeetemperatur: Durch Schwenken des Schwenkknopfs (4) kann die Kaffeetempe- ratur eingestellt werden. Auto off in: Durch Schwenken des Schwenkknopfs (4) kann die Zeitspanne eingegeben werden, nach der das Ge- rät nach der letzten Getränkezubereitung automatisch in den „Sparmodus“ schaltet. Die Einstellung ist von 5 Minuten bis zu 8 Stunden möglich. Die voreingestellte Zeit ist eine Stunde; sie kann zum Energiesparen verkürzt werden. Kontrast: Der Kontrast im Display kann mit dem Schwenkknopf (4) von –20 bis +20 eingestellt werden; die Voreinstellung ist 0. Beleuchtung: Die Beleuchtung kann auf ein, aus oder aus nach 10 Minuten (Stan- dardeinstellung) eingestellt werden. Wasserfilter: Jedes Mal, wenn ein neuer Wasserlter in den Wassertank (8) einge- setzt wird, muss er gespült werden: Wasserlter in den Wassertank (8) einsetzen und Tank bis zur Markierung „max“ mit Wasser füllen. Durch Schwenken des Schwenkknopfs (4) START wählen und (6) drücken. Einen Behälter mit 0,5 Liter Fassungs- vermögen unter den Milchschäumer (19) stellen. (6) drücken. Wasser läuft nun erst durch Filter, um ihn zu spülen, und an- schließend in das Gefäß. Das Gefäß entleeren; das Gerät ist wieder betriebsbereit.

Bei der Anzeige Service - Filter wechseln oder spätestens nach zwei Monaten ist die Wirkung des Filters erschöpft. Er muss aus hygienischen Gründen und damit das Gerät nicht verkalkt (Gerät kann Schaden nehmen) ausgetauscht werden. Ersatzlter sind über den Handel oder den Kundendienst erhält- lich (siehe „Zubehör“). Nach jedem Filterwechsel muss der Filter zunächst gespült werden. Dazu wie am An- fang dieses Kapitel beschrieben vorgehen. Wird kein neuer Filter eingesetzt, die Einstel- lung Wasserlter auf Aus drehen. Wenn das Gerät längere Zeit nicht benutzt wurde (z. B. im Urlaub), sollte der eingesetzte Filter vor dem Gebrauch des Gerätes ge- spült werden; dazu einfach eine Tasse heißes Wasser beziehen. Weitere Einträge im Menü Einstellungen: Service - Entkalken: Soll das Gerät jetzt entkalkt werden, (6) drücken und das Entkalkungsprogramm starten (siehe „Ent- kalken“). Service - Reinigen: Soll das Gerät jetzt gereinigt werden, (6) drücken und das Reinigungsprogramm starten (siehe „Reini- gen“). Service - Calc‘n‘Clean: Soll das Gerät gleichzeitig entkalkt und gereinigt werden, (6) drücken und das Calc‘n‘Clean-Pro- gramm starten (siehe „Calc‘n‘Clean“) Werkseinstellung: Die eigenen Einstellun- gen können gelöscht und die Werkseinstel- lungen wieder aktiviert werden (Reset). Zur Aktivierung der Werkseinstellung (6) drücken. )14 | Deutsch Neff C77V60N01 | 09/2008 Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar. Tipp: Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen gröbe- ren Mahlgrad einstellen. Wasserhärte ermitteln und einstellen Bei diesem Gerät ist die Wasserhärte ein- stellbar. Die richtige Einstellung der Wasser- härte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Ab Werk ist die Wasserhärte 4 voreingestellt. Die Wasserhärte kann mit dem beiliegenden Teststreifen festgestellt oder bei der örtlichen Wasserversorgung erfragt werden. Den Teststreifen kurz in Wasser tauchen, leicht abschütteln und nach einer Minute das Ergebnis ablesen. Wasserhärtegrade und Einstellstufen: Stufe Wasserhärtegrad Deutsch (°dH) Französisch (°fH)

1-7 8-14 15-21 22-30 1-13 14-25 26-38 39-54 Tipps zum Energiesparen Der Espresso-Vollautomat schaltet automatisch nach einer Stunde (Werks- einstellung) in den „Sparmodus“. Im „Sparmodus“ verbraucht das Gerät sehr wenig Strom. Die voreingestellte Zeit von einer Stunde kann verkürzt werden (sie- he „Auto off in“ im Kapitel „Einstellungen am Display“). Das Gerät verbraucht dann noch weniger Strom.

Das Gerät kann auch folgender- maßen auf die Werkseinstellung zurückgesetzt werden: 1.Gerät mit Netzsschalter O/I (7) ganz ausschalten. 2.Tasten (2) und (5) gleichzeitig drücken, gedrückt halten und Gerät mit Netzschalter O/I (7) wieder einschalten. Die Werkseinstellungen sind wieder akti- viert. Mahlgrad einstellen Mit dem Drehwähler für Mahlgrad (11) auf der Geräteoberseite kann die gewünschte Feinheit des Kaffeepulvers eingestellt wer- den:

Achtung: Den Mahlgrad nur bei laufendem Mahlwerk verstellen. Das Gerät kann sonst beschädigt werden. Gerät ganz herausfahren (siehe „Aus- zugssystem“). In Menü für Getränkeauswahl Espresso wählen. (6) drücken. Bei laufendem Mahlwerk den Drehwäh- ler (11) von feines Kaffeepulver auf gröberes Kaffeepulver oder umgekehrt einstellen.

4.Deutsch | 15 Neff C77V60N01 | 09/2008 Durch Versenken des Schwenkknop- fes wird das Gerät in den „Sparmodus“ versetzt. Wird das Gerät nicht benutzt: am Netz- schalter ausschalten. Kaffee- oder Milchschaumbezug nach Möglichkeit nicht unterbrechen. Vorzei- tiger Abbruch führt zu erhöhtem Ener- gieverbrauch und zu einer schnelleren Füllung der Tropfschale. Das Gerät immer entkalken, wenn Ser- vice - Entkalken angezeigt wird (siehe „Entkalken“), um Kalkablagerungen zu vermeiden. Kalkrückstände führen zu einem höheren Energieverbrauch. Tägliche Pege und Reinigung Stromschlaggefahr! Vor der Reinigung das Gerät mit dem Netzschalter ausschalten. Keinen Dampfreiniger benutzen. Tägliche Pege Das Gehäuse mit einem feuchten Tuch abwischen. Keine scheuernden Reini- gungsmittel verwenden. Keine alkohol- oder spiritushaltigen Rei- nigungsmittel auf den Hochglanzächen verwenden. Den Wassertank (8) nur mit Wasser ausspülen. Tropfblech (18a) abnehmen. Tropfschale (18c) herausziehen. Blende der Tropf- schale (18b) abnehmen. Wasser und Kaffeesatz (18d) entleeren. Schale reinigen oder in den Geschirrspüler geben. Tropfblech (18a) und Blende der Tropfschale (18b) nicht in den Geschirr- spüler geben.

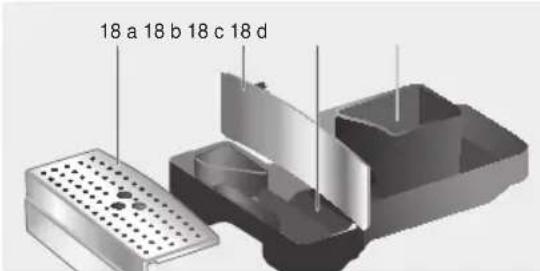

18 a 18 b 18 c 18 d Innenraum des Gerätes (Aufnahme Schalen) auswischen. Milchsystem reinigen (im Folgenden beschrieben). Alle Teile wieder einsetzen. Wenn das Gerät im kalten Zu- stand eingeschaltet oder nach Bezug von Kaffee in „Sparmo- dus“ versetzt wird, spült das Gerät automatisch. Das Leitungs- system im Inneren des Ge- rätes reinigt sich somit selbst. Milchsystem reinigen Verbrennungsgefahr! Der Milchschäumer (19) wird heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Milchsystem nach jeder Benutzung reinigen. Alle Teile können auch in den Geschirrspüler gegeben werden. Kurzspülen: Im Menü für Getränkeauswahl den Ein- trag Kurzspülen auswählen und (6) drücken. Eine Tasse unter den Milchschäumer (19) stellen und das Ende des Milch- schlauchs in die Tasse geben. (6) drücken. Das Gerät füllt nun au- tomatisch Wasser in die Tasse und saugt es zum Spülen über den Milchschlauch

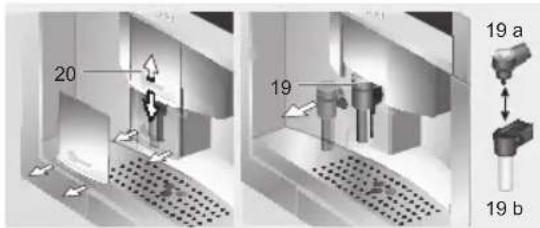

wieder an. Nach ca. 1 Min. ist der Spülv- organg abgeschlossen. Tasse leeren und Milchschlauch reinigen. Reinigen Milchsystem: Milchschäumer zum Reinigen zerlegen. Kaffeeauslauf (20) nach unten schieben. Abdeckklappe abnehmen und Mich- schäumer (19) herausnehmen: 19 a 19 b

Die Aufnahme des Milchschäumers (19) mit einem weichen Tuch reinigen. Milchschäumer zerlegen (19a und 19b). Die Teile entweder mit Hand spülen oder in den Geschirrspüler (Besteckkorb) geben. Die einzelnen Teile wieder zusammen- stecken und in das Gerät einsetzen. Bis zum Anschlag nach hinten drücken. Brüheinheit reinigen Zusätzlich zum automatischen Reinigungs- programm kann die Brüheinheit zum Reini- gen entnommen werden. Achtung: Brüheinheit ohne Spül- mittel reinigen und nicht in den Geschirrspüler geben. Gerät ganz ausfahren (siehe „Auszugs- system“). Gerät mit (4) in den „Sparmodus“ schalten. Mit dem Netzschalter 0/I (7) komplett ausschalten; keine Taste darf mehr leuchten.

Den Türöffner (15) nach hinten schieben und die Türe (14) zur Brüheinheit nach hinten aufklappen:

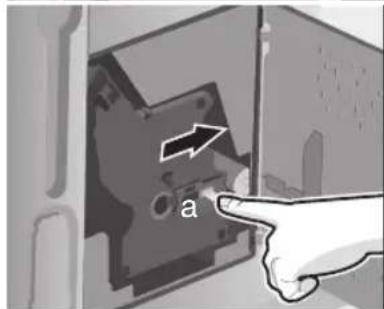

Die rote Verriegelung (a) an der Brühein- heit ganz nach vorne schieben:

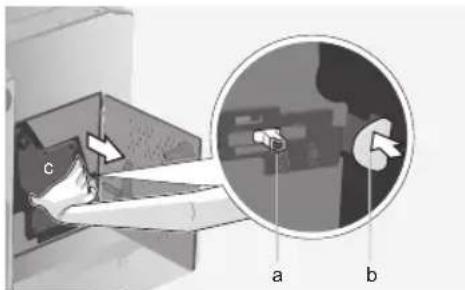

Die rote Taste (b) drücken und die Brüheinheit (c) an den Griffmulden fassen und vorsichtig herausnehmen:

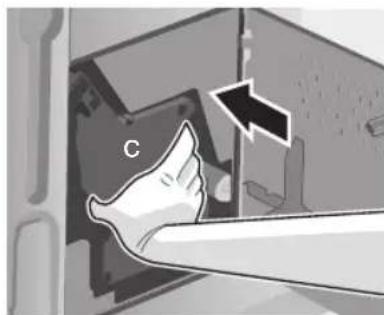

Die Brüheinheit unter fließendem Wasser reinigen. Den Geräte-Innenraum mit einem feuch- ten Tuch auswischen. Brüheinheit und Geräte-Innenraum trock- nen lassen. Die Brüheinheit (c) bis zum Anschlag einsetzen. Die rote Verriegelung (a) ganz nach hin- ten schieben und die Tür (14) schließen.

Serviceprogramme In gewissen Zeitabständen erscheint je nach Benutzung des Gerätes im Display anstatt der Kaffeeauswahl eine der folgenden An- zeigen: Service - Filter wechseln i-Taste 3 sek. Service - Reinigen i-Taste 3 sek. Service - Entkalken i-Taste 3 sek. Service - Calc'n'Clean i-Taste 3 sek. Dann sollte unverzüglich der Wasserlter gewechselt bzw. das Gerät mit dem entspre- chenden Programm gereinigt oder entkalkt werden (auf den nächsten Seiten beschrie- ben). Das Gerät kann sonst beschädigt werden. Die Serviceprogramme können auch manuell im Einstellungs- menü gestartet werden (siehe „Einstellungen am Display“). Flüssigkeiten nicht trinken. Zum Entkalken niemals Essig, Mittel auf Essigbasis, Zitro- nensäure oder Mittel auf Zitronensäurebasis verwenden. Zum Entkalken und Reinigen ausschließlich die beiliegenden Tabletten verwenden. Sie wurden speziell für diesen Espresso-Vollautomaten entwickelt und kön- nen im Handel und über den Kundendienst nachgekauft werden (siehe „Zubehör“). Keinesfalls Entkalkungstabletten oder ande- re Entkalkungsmittel in die Pulverschublade (10) für Reinigungstabletten einfüllen. Wichtig: Ist ein Filter in den Wassertank (8) eingesetzt, diesen unbedingt vor dem Start des Serviceprogramms entfernen. Das Serviceprogramm keinesfalls unterbre- chen. Wird eines der Serviceprogramme z. B. durch Stromausfall unterbrochen, wie folgt vorgehen: Den Wassertank (8) spülen und frisches Wasser bis zur Markierung „max“ einfül- len. (6) drücken; das Entkalkungs- programm läuft jetzt ca. 1 Minute und anschließend das Reinigungsprogramm ca. 7 Minuten und spült das Gerät: Entkalkungsprogramm läuft Reinigungsprogramm läuft Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Das Gerät ist wieder betriebsbereit.

Neff C77V60N01 | 09/2008 Entkalken Bei der Anzeige Service - Entkalken oder nach Auswahl von Service - Entkalken im Einstellungsmenü i (1) mindestens drei Se- kunden gedrückt halten. Es erscheint: Entkalken > Start (6) drücken, das Display führt Sie durch das Programm: Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Behälter unter Milchschäumer > Start Einen Behälter mit mindestens 0,5 Liter Fassungsvermögen unter den Milch- schäumer (19) stellen. (6) drücken. Ist der Wasserlter aktiviert, er- scheint die Meldung: Wasserfilter entfernen > Start Wasserfilter entfernen und (6) drücken. 0,5 l Wasser + Entkalker einfüllen > Start Lauwarmes Wasser in den leeren Was- sertank (8) bis zur Markierung 0,5 l einfül- len und zwei Entkalkungstabletten darin auösen. (6) drücken, das Entkal- kungsprogramm läuft jetzt ca. 20 Minuten: Entkalkungsprogramm läuft Ist zu wenig Entkalkungslösung im Wassertank, erscheint die Mel- dung: Zu wenig Entkalker Entkalker nachfüllen Lauwarmes Wasser in den leeren Was- sertank (8) bis zur Markierung 0,5 l einfüllen und zwei Entkalkungstabletten darin auösen. (6) drücken. Das Entkalkungsprogramm wird fortgesetzt. Wassertank spülen und füllen > Start Den Wassertank spülen und frisches Was- ser bis zur Markierung „max“ einfüllen. (6) drücken, das Entkalkungspro- gramm läuft jetzt ca. 1 Minute und spült: Entkalkungsprogramm läuft Tropfschale leeren Tropfschale leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Das Gerät ist wieder betriebsbereit. Reinigen Bei der Anzeige Service - Reinigen oder nach Auswahl von Service - Reinigen im Einstellungsmenü i (1) mindestens drei Se- kunden gedrückt halten. Es erscheint: Reinigen > Start (6) drücken, das Display führt Sie durch das Programm: Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Pulverschublade öffnen Gerät ausfahren und Pulverschublade (10) öffnen. Reinigungstablette einwerfen und Schublade schließen Eine Reinigungstablette in die Pulver- schublade einwerfen und Schublade wieder schließen. Start drücken (6) drücken; das Reinigungspro- gramm läuft jetzt ca. sieben Minuten: Reinigungsprogramm läuft Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Das Gerät ist wieder betriebsbereit.Deutsch | 19 Neff C77V60N01 | 09/2008 Calc‘n‘Clean Calc‘n‘Clean kombiniert die Einzelfunktionen Entkalken und Reinigen. Liegt die Fälligkeit der beiden Programme nah beieinander, schlägt der Espresso-Vollautomat automa- tisch dieses Serviceprogramm vor. Bei der Anzeige Service - Calc‘n‘Clean oder nach Auswahl von Service - Calc‘n‘Clean im Einstellungsmenü i (1) mindestens drei Sekunden gedrückt halten. Es erscheint: Calc‘n‘Clean > Start (6) drücken, das Display führt Sie durch das Programm: Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Behälter unter Milchschäumer > Start Einen Behälter mit mindestens einem Li- ter Fassungsvermögen unter den Milch- schäumer (19) stellen. (6) drücken; das Gerät spült zwei- mal: Reinigungsprogramm läuft Pulverschublade öffnen Gerät ausfahren und Pulverschublade (10) öffnen. Reinigungstablette einwerfen Schublade schließen Eine Reinigungstablette in die Pulver- schublade einwerfen und Schublade wieder schließen. Ist der Wasserlter aktiviert, erscheint die Meldung: Wasserfilter entfernen > Start Wasserfilter entfernen und (6) drücken. 0,5 l Wasser + Entkalker einfüllen > Start Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung 0,5 l einfüllen und zwei Entkalkungstablet- ten darin auösen. (6) drücken, das Entkalkungsprogramm läuft jetzt ca. 20 Minuten: Entkalkungsprogramm läuft Ist zu wenig Entkalkungslösung im Wassertank, erscheint die Mel- dung: Zu wenig Entkalker Entkalker nachfüllen Lauwarmes Wasser in den leeren Was- sertank (8) bis zur Markierung 0,5 l einfüllen und zwei Entkalkungstabletten darin auösen. (6) drücken. Das Entkalkungsprogramm wird fortgesetzt. Wassertank spülen und füllen > Start Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ einfüllen. (6) drücken, das Entkalkungspro- gramm läuft jetzt ca. 1 Minute: Entkalkungsprogramm läuft Anschließend läuft ca. sieben Minuten das Reinigungsprogramm und spült das Gerät: Reinigungsprogramm läuft Tropfschale leeren Tropfschale leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Das Gerät ist wieder betriebsbereit.20 | Deutsch Neff C77V60N01 | 09/2008 Einfache Probleme selbst beheben Problem Ursache Abhilfe Displayanzeige Bohnenbehälter füllen. Trotz gefüllten Bohnenbehälters mahlt das Gerät keine Kaffeebohnen. Bohnen fallen nicht ins Mahlwerk (zu ölige Bohnen). Eventuell Kaffeesorte wechseln. Leeren Bohnenbehälter mit einem trockenen Tuch auswischen. Kein Heißwasserbezug möglich. Der Milchschäumer oder die Aufnahme des Milchschäu- mers ist verstopft. Milchschäumer oder Aufnahme reinigen. Zu wenig Milchschaum oder zu üssiger Milchschaum. Der Milchschäumer saugt keine Milch an. Der Milchschäumer oder die Aufnahme des Milchschäu- mers ist verstopft. Milchschäumer oder Aufnahme reinigen. Ungeeignete Milch Milch mit 1,5 % Fettgehalt verwenden. Kaffee läuft nur tropfenweise. Der Mahlgrad ist zu fein. Das Kaffeepulver ist zu fein. Den Mahlgrad gröber stellen. Gröberes Kaffeepulver verwenden. Das Gerät ist stark verkalkt. Gerät entkalken. Kaffee hat keine „Crema“ (Schaumschicht). Ungeeignete Kaffeesorte. Kaffeesorte wechseln. Die Bohnen sind nicht mehr röstfrisch. Frische Bohnen verwenden. Der Mahlgrad ist nicht auf die Kaffeebohnen abgestimmt. Mahlgrad auf fein einstellen. Lautes Geräusch des Mahlwerks. Ein Fremdkörper im Mahlwerk (z. B. Steinchen, die auch bei erlesenen Kaffeesorten vorkommen). Hotline kontaktieren; keinen Kaffee aus Bohnen mehr bereiten. Pulverkaffee kann weiterhin zubereitet werden. Der Kaffee ist zu „sauer“. Der Mahlgrad ist zu grob eingestellt oder das Kaffeepulver ist zu grob. Mahlgrad feiner stellen oder feineres Kaffeepulver verwenden. Der Kaffee ist zu „bitter“. Der Mahlgrad ist zu fein eingestellt oder das Kaffeepulver ist zu fein. Mahlgrad gröber stellen oder gröberes Kaffeepulver verwenden. Ungeeignete Kaffeesorte. Kaffeesorte wechseln. Displayanzeige Störung Bitte Hotline anrufen Im Gerät ist ein Fehler. Hotline anrufen (siehe hintere Umschlagseiten). Können Störungen nicht behoben werden, nicht versuchen, den Fehler selbst zu nden, das Gerät auseinanderzubauen oder selbst zu reparieren. Hotline anrufen (siehe hintere Um- schlagseiten).Deutsch | 21Neff C77V60N01 | 09/2008 Zubehör, Lagerung, Entsorgung, Garantie Zubehör Folgendes Zubehör ist im Handel und über den Kundendienst erhältlich: Zubehör Bestellnummer Handel Kundendienst Reinigungs- tabletten TZ60001 310575 Entkalkungs- tabletten TZ60002 310967 Wasserlter TZ70003 – Lagerung Um Frostschäden bei Transport und Lage- rung zu vermeiden, muss das Gerät vorher vollständig entleert werden. Das Gerät muss dazu betriebs- bereit sein, der Wassertank (8) gefüllt. Ein großes, schmales Gefäß unter den Milchschäumer (19) stellen. Die Einstellung Milchschaum am Dis- play auswählen, (6) drücken und ca. 15 Sekunden dampfen lassen.

My Coffee Milchschaum Heiße Milch Mit dem Netzschalter 0/I (7) das Gerät ausschalten. Den Wassertank (8) und die Tropfschale (18) entleeren.

Dieses Gerät ist entsprechend der europä- ischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekenn- zeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege informieren Sie sich bitte beim Fachhändler. Garantie Für dieses Gerät gelten die von unserer je- weils zuständigen Landesvertretung heraus- gegebenen Garantiebedingungen, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesver- tretung anfordern. Die Garantiebedingungen für Deutschland nden Sie auf der nächsten Seite und die Adressen auf den hinteren Umschlagseiten dieses Heftes. Darüber hinaus sind die Garantiebedin- gungen auch im Internet unter der Webad- resse auf der Rückseite hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Änderungen vorbehalten.22 | Deutsch Neff C77V60N01 | 09/2008
