BEDIENUNGSANLEITUNG Racer GT Mutsy

Bedienungsanleitung Instructions

Racer GT

geeignet ab 6 Monate, bis 15 kg

unter 6 Monate mit einer passenden Tragetasche

Dieses Modell ist nicht geeignet zum Joggen oder Skaten.

Hartan

TUN GS

damit sich Ihr Baby sicher und geborgen fühlt!

1
D
Deutschland
11
GB
United Kingdom (UK)
23
F
La France
35
NL
Nederlands
47
DK
Danmark
59
N
Norge
71
S
Sverige
83
FIN
Suomi

Product of Germany Sicherheit – Qualität und neueste Technik

Unsere Modelle werden hergestellt und getestet nach der Euro-Norm

DIN EN 1888:2005

DIN EN 1466:2008

Sicherheit und

Vertrauen

durch schadstoff- geprüfte Textilien

UV Protect 30+ Ate verbinder und beizungsmuchere "check-up" schulden für Eink vor Immune UV Stahlungs® UV Protect 30+ durch aus Abflüsse Standard

* Niewschafter: Sie mehr dies, 10° Schumann, by Wind als ähnlich bewertwicklung auswerten.

Hartan

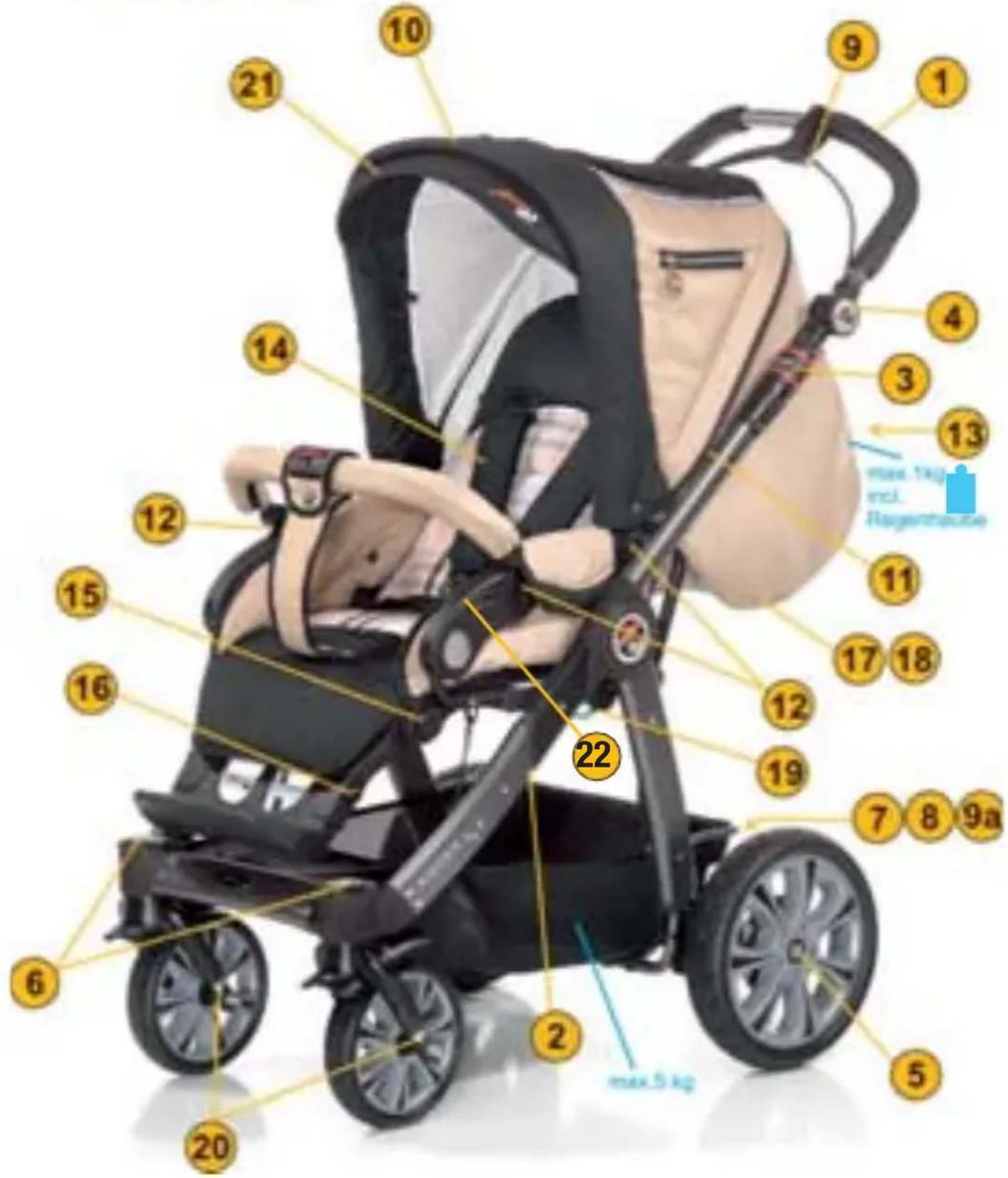

Racer GT

max 1kg incl. Regenthesia max 5 kg

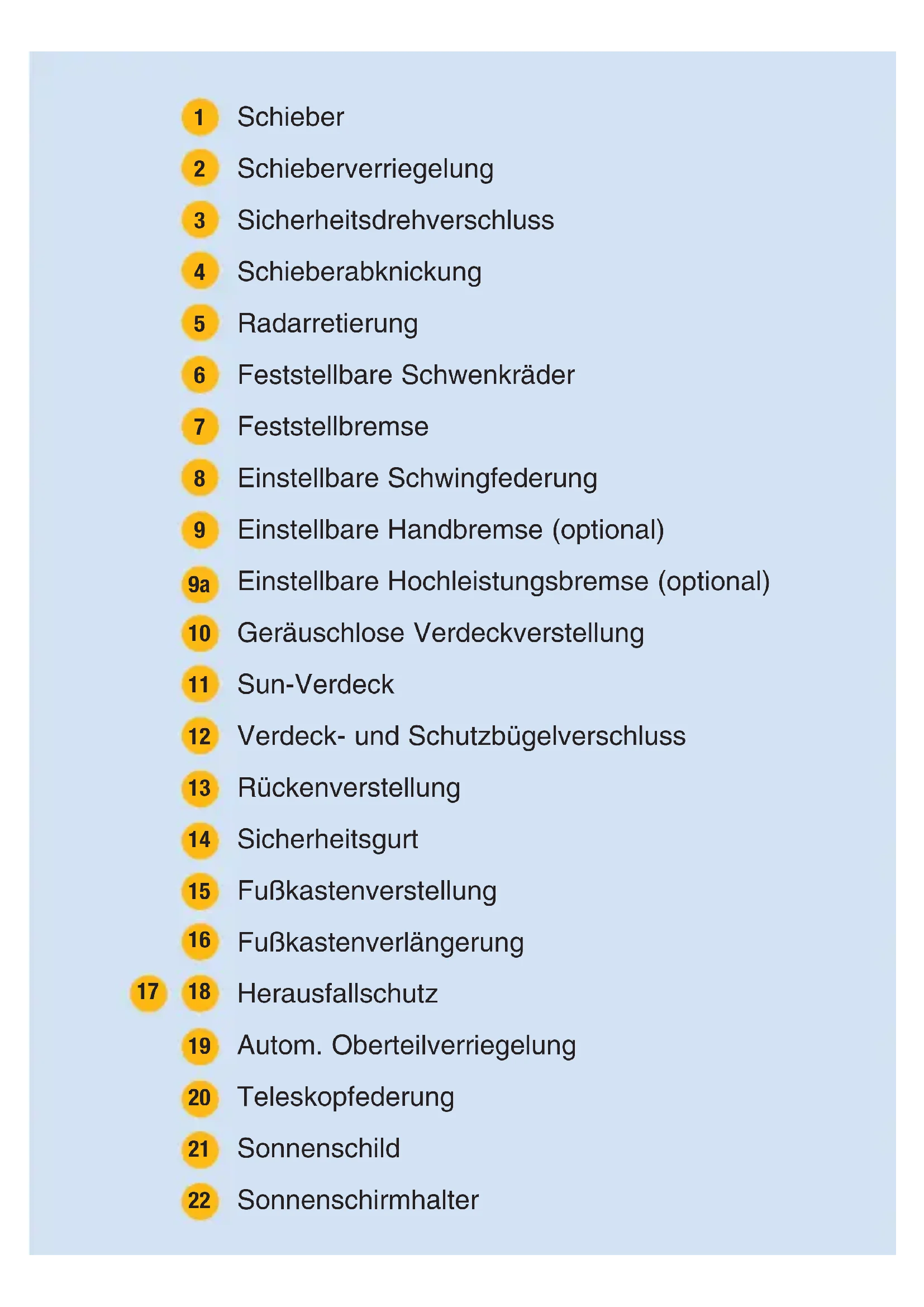

1 Schieber
2 Schieberverriegelung
3 Sicherheitsdrehverschluss
4 Schieberabknickung
5 Radarretierung
6 Feststellbare Schwenkräder
7 Feststellbremse
8 Einstellbare Schwingfederung
9 Einstellbare Handbremse (optional)
9a Einstellbare Hochleistungsbremse (optional)
10 Geräuschlose Verdeckverstellung
11 Sun-Verdeck
12 Verdeck- und Schutzbügelverschluss
13 Rückenverstellung
14 Sicherheitsgurt
15 Fußkastenverstellung
16 Fußkastenverlängerung
17 18 Herausfallschutz
19 Autom. Oberteilverriegelung
20 Teleskopfederung
21 Sonnenschild
22 Sonnenschirmhalter

Herzlichen Glückwunsch

Damit sich Ihr Baby sicher und geborgen fühlt, haben Sie sich für ein hoch-wertiges Produkt aus dem Hause Hartan entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitäts kontrollen geben Ihnen die Sicherheit, dass Sie lange sehr viel Freude an Ihrem Hartan Wagen haben. Die Verarbeitung schadstoff-geprüfter Textilien garantiert Ihnen die Unbedenklichkeit für Ihr Baby.

WICHTIG! Bitte lesen Sie alle Anleitungen vor Gebrauch Ihres Kinder wagens sorgfältig durch und heben Sie sie für spätere Zwecke und Rück fragen auf. Wenn Sie diese Hinweise nicht beachten, kann das die Sicherheit Ihres Kindes beeinträchtigen.

Wenn Sie Anleitungen nicht verstehen und weitere Informationen benötigen, wenden Sie sich an Ihren Fach händler.

Stellen Sie sicher, dass auch andere Benutzer über die Funktionen des Wagens und die Sicherheitshinweise informiert sind.

Zur Sicherheit Ihres Kindes

WARNUNG! Prüfen Sie vor dem Gebrauch, dass der Wagen nicht beschädigt ist und keine Teile eingerissen oder gebrochen sind, in diesem Fall den Wagen keinesfalls benutzen.

WARNUNG! Stellen Sie sicher, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

WARNUNG! Lassen Sie das Kind nie unbeaufsichtigt im Wagen.

WARNUNG! Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind und das Oberteil sicher befestigt ist.

WARNUNG! Das Befahren von Treppen oder Stufen, sowie eine zu schwere Beladung, kann Ihren Wagen beschädigen und Ihr Kind gefährden.

WARNUNG! Stellen Sie den Wagen immer mit festgestellter Bremse ab, achten sie in öffentlichen Verkehrsmitteln auf einen sicheren Stand.

WARNUNG! Kinderwagen, Sportwagen und Tragetasche sind kein Bett oder Wiegenersatz und dürfen nur für den Transport verwendet werden.

WARNUNG! Der Gebrauch dieses Kinderwagens zum Joggen, Skaten, o. ä. ist gefährlich und ist deshalb nicht erlaubt.

WARNUNG! Halten Sie spielende Kinder vom Wagen fern und lassen Sie sie nicht mit dem Wagen spielen.

WARNUNG! Sichern Sie das Kind mit einem Gurt.

WARNUNG! Befestigen Sie keine Taschen am Schieber, das beeinträchtigt die Standfestigkeit des Wagens.

WARNUNG! Die Regenhaube darf bei abgenommenem Verdeck nicht verwendet werden (Erstickungsgefahr). Die Regenhaube niemals der Sonne aussetzen, wenn sich das Kind im Wagen befindet (Überhitzung).

WARNUNG! Halten Sie den Wagen von offenem Feuer und Hitzequellen fern.

WARNUNG! Dieses Modell ist geeignet für 1 Kind.

WARNUNG! Zweitsitze sind für dieses Modell nicht erlaubt.

WARNUNG! Entfernen Sie sofort alle Folienverpackungen und lassen Sie Ihr Kind nicht damit spielen (Erstickungsgefahr).

WARNUNG! Sitzeinheit, Kinderwagenoberteil und Tragetasche dürfen nicht zum Transport im Auto verwendet werden.

WARNUNG! Verwenden Sie aus Sicherheitsgründen nur Hartan-Zubehör u. -Ersatzteile.

Bedienungsanleitung

Wagen aufstellen

Durch Drücken der Arretierknöpfe 4 Schieberoberteil waagerecht stellen, Schieber 1 hochziehen, bis Schieberverriegelung 2 einrastet. WAR-NUNG! Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind.

Wagen zusammenlegen

Sicherheitsdrehverschluss 3 nach innen drehen bis Schieber 1 ausrastet, dann nach unten drücken und Wagen zusammenlegen. Durch Drücken der Arretierknöpfe 4 Schieberoberteil nach innen klappen. WAR-NUNG! Beim Zusammenlegen und Aufstellen des Gestelles und beim Verstellen der Rückenlehne können Klemmstellen entstehen, die bei Unacht samkeit zu Verletzungen führen können.

Schiebergriff höhenverstellbar

Arretierknöpfe der Schieberabknickung 4 beidseitig drücken und Schieberober teil 1 in die gewünschte Position bringen.

Abnehmen der Räder

Öffnen Sie die Feststellbremse. Betätigen Sie den Druckknopf 5 und ziehen Sie das Rad ab. Stecken Sie das Rad bis zum Anschlag auf die Achse, drücken Sie den Druckknopf hinein. Bitte achten Sie darauf, dass alle Räder richtig einrastet sind.

Feststellbare Schwenkräder

Zum Feststellen der Schwenkräder drehen Sie die Kappen 6 bis der rote Punkt erscheint, die Räder arretieren sich selbst sobald sie in Fahrt -richtung stehen. Zum Lösen drehen Sie die Kappen 6 bis der grüne Punkt erscheint. Zum Abnehmen lösen Sie den Druckknopf in der Mitte der Kappe 6 und ziehen das Rad aus der Halterung. Zum Befestigen stecken

Sie das Rad mit dem Befestigungsbolzen in die Halterung bis zum Anschlag und drücken den Knopf wieder hinein.

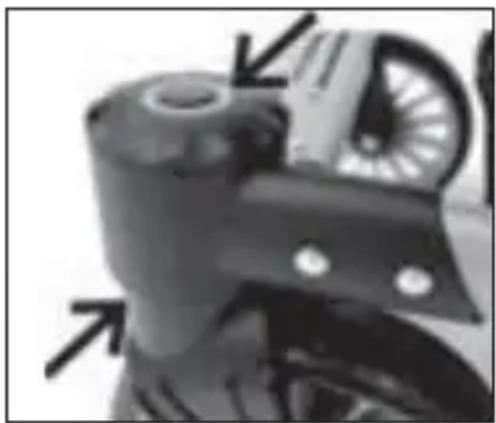

Fahrbereiter Zustand der Schwenkradbefestigung

Bitte achten Sie darauf, dass der Befestigungsbolzen vollständig eingesteckt und der Druckknopf geschlossen ist.

Zum geräuschlosen Verstellen des Verdeckes drücken Sie die beiden vorderen Verdeckbügel 10 zusammen. Das Verdeck lässt sich durch Abnehmen des hinteren Verdeckteiles 11 mittels Reißverschluss zum Sonnen segel umwandeln.

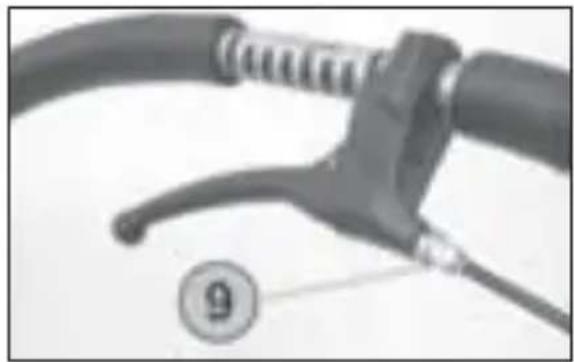

Handbremse justieren

Durch Drehen des Verstell ringes 9 können Sie die Hand bremse nach-justieren. Ein unter schied liches Brem- sen der beiden Hin ter räder regulieren Sie an den Einstell schrauben 9a.

Einstellbare Schwingfederung

Durch das Drehen des Verstell - griffes 8 können Sie eine weiche oder sportliche Federung einstellen.

Feststellbremse

Durch Druck auf die rote Brems taste 7, Bremse einrasten. Beim Ab stellen bitte Schiebeprobe vor neh men. Durch Druck auf die grüne Brems taste 7, Bremse lösen.

WARNUNG! Achten Sie darauf, dass vor dem Hineinsetzen und Her aus nehmen des Kin des die Bremse immer geschlossen ist.

Verdeck und Schutzbügel

Nach Drücken des Bajonettverschlusses 12 lässt sich das Verdeck oder der Schutz bügel herausziehen. Achten Sie beim Ein stecken dar auf, dass der Schutzbügel richtig eingerastet ist und keine Stoffteile ein geklemmt sind. Durch Drücken der Verstellknöpfe können Sie den Schutz bügel schwenken. WARNUNG! Der Verdeckbügel 10 des Sportwagens und der Schutzbügel sind nicht zum Tra gen des Sport wagens geeignet.

Bedienungsanleitung

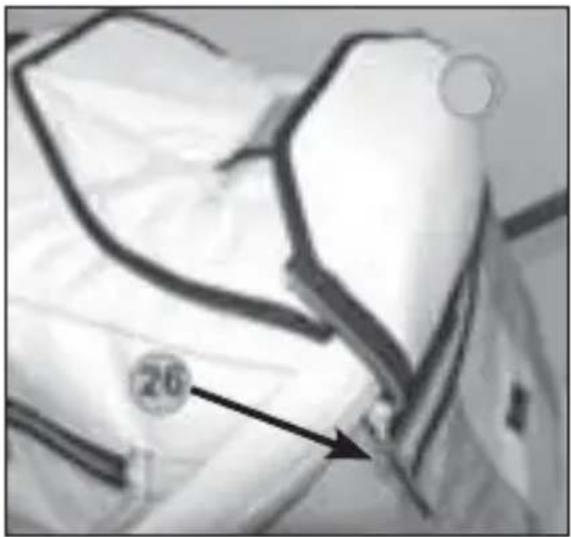

Klimazone im Verdeck

Durch Öffnen der beiden Reißverschlüsse 26 und Hochklappen der Ver deck klappe vermeiden Sie einen Hitze stau und sorgen für eine gute Durch lüftung. Die Ver deck klappe läßt sich mit dem Klettband unter der Zusatz lasche auf dem Verdeck befestigen. Als zusätz lichen Schutz können Sie das Sonnen schild 21 herausklappen.

Sicherheitsgurt WARNUNG!

Sichern Sie Ihr Kind mit dem 5-Punkt-Gurtsystem 14.

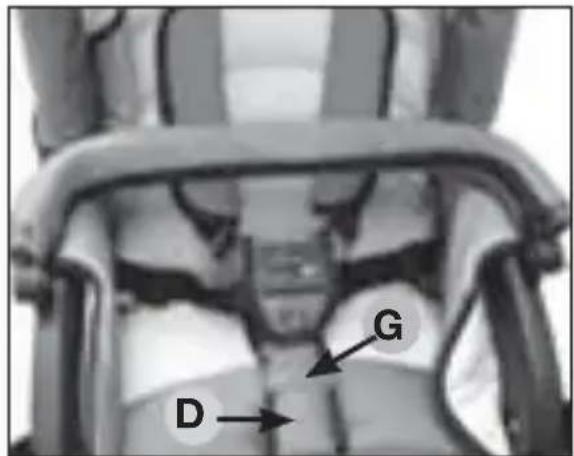

Achten Sie darauf, dass die Schultergurte D eingesteckt sind und der Gurt straff anliegt. Die Länge der Gurte können Sie mit den Schiebeschnallen F einstellen.

Öffnen des Gurtes: Drücken Sie die beiden Zungen B mit Daumen und Zeigefinger zusammen und dann die roten Knöpfe A, damit Sie die beiden Einstecker E nach oben herausziehen können. Zum Lösen der Schultergurte drücken Sie den Knopf C.

Verstellen der Fußstütze

Durch gleichzeitiges Betätigen der beiden Sicherheitsknöpfe 15 lässt sich die Fußstütze absenken. Beim An heben erfolgt die Einstellung der Posi tio nen automatisch.

Drehen Sie den Halter für den Sonnenschirm 22 bis die Öffnung nach oben zeigt. Entfernen Sie das Unterteil des Schirmes, dann stecken Sie den Befestigungszapfen des Schirmes in den Schlitz des Schirmhalters.

Durch Drücken der beiden Tasten 16 lässt sich die Fuß stütze herausziehen und dadurch verlängern.

WARNUNG! Stellen Sie bei eingestellter Tragetasche die Fußstütze immer waagerecht, als zusätzlichen Schutz gegen Herausrutschen. Sichern Sie die Tasche nach der Bedienungs anleitung.

G D

Automatische Oberteilverriegelung 19

Setzen Sie den Sportwageneinsatz oder das Kinderwagenoberteil so auf den Gestellrahmen, dass die beiden seitlichen Bolzen auf jeder Seite in den dafür vorgesehenen Schlitz einrasten. Schieben Sie dann das Oberteil kräftig bis zum Anschlag. Die Verriegelungen schließen beidseitig auto matisch mit einem hörbaren „Klick“. WARNUNG! Prüfen Sie vor Gebrauch durch waagerechtes Ziehen, ob das Oberteil zuverlässig befestigt ist! Bei sichtbarem seitlichen roten Punkt ist die Verriegelung nicht geschlossen! Zum Öffnen der Verriegelung ziehen sie den Verschlussbügel nach unten bis er einrastet, dann können Sie das Oberteil abnehmen.

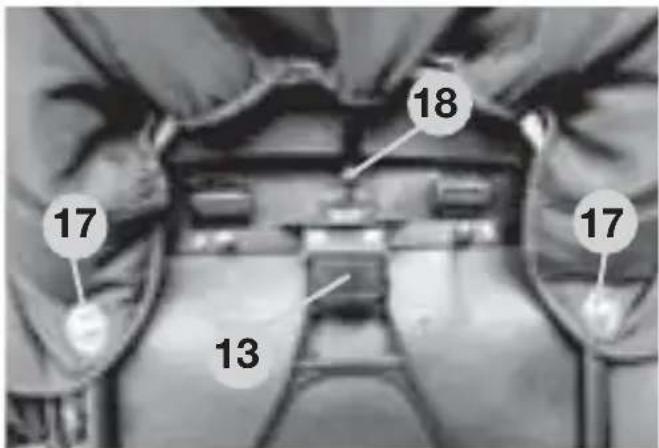

Herausfallschutz WARNUNG!

Als zusätzliche Sicherheit gegen Herausfallen befestigen Sie die Ösen 17 des Ver deckes mit den Drehver schlüssen am Metallrücken. Hängen Sie außerdem den Rückenhaken 18 in den Metallring an der Rückenplatte.

13 17 17 18

Verstellen der Rückenlehne

Durch Anheben des Verstellgriffes 13 auf der Rückseite, lässt sich die Rückenlehne feinstufig von der Sitz- bis in die Liegeposition bringen.

WARNUNG! Achten Sie beim Verstellen darauf, dass Ihr Kind nicht zwischen die beweg lichen Teile gerät und die Rückenlehne wieder richtig eingerastet ist.

Bedienungsanleitung

Eignung für das Kind

Die Sportwageneinheit Racer GT ist für Kinder ab 6 Monate, bis 15 kg vor - gesehen.

WARNUNG!

Benutzen Sie diese Sitzeinheit nur, wenn Ihr Kind selbständig sitzen kann. Für Kinder unter 6 Monate ist der Sportwagen Racer GT nur mit einer pas senden Tragetasche geeignet.

Alle von uns verwendeten Materialien lassen sich leicht pflegen.

Pflege der Stoffteile

Reinigen Sie verschmutzte Stoffe mit einer Kleiderbürste trocken oder mit klarem Wasser (mit Fön trocknen), vermeiden Sie ein starkes Reiben. Hartnäckige Flecken können mit einem milden Waschmittel entfernt werden. Alle abnehmbaren Stoffteile können Sie mit einem Feinwaschmittel in der Wasch - maschine bei 30° (Schon waschgang) waschen. Sollten Sie einmal von einem Regenguss überrascht werden, trocknen Sie anschließend Ihren Wagen bei aufgespanntem Verdeck in einem trockenen, luftigen Raum mit einem Tuch ab, damit durch die Nähte keine Feuchtigkeit in den Innenbezugsstoff eindringen kann, es können sonst Wasser ränder ent stehen. Ein garantierter Wetterschutz ist nur eine von uns mitgelieferte oder im Fachhandel erhältliche Wetterschutzhaube. Neben vielen positiven Eigenschaften unserer Stoffe reagieren diese auf intensive Sonneneinstrahlung sehr empfindlich. Wir empfehlen deshalb das Abstellen des Wagens im Schatten.

Pflege des Fahrgestelles

Das Fahrgestell bedarf einer regelmäßigen Pflege. Die Radachsen müssen alle 4 Wochen gesäubert und leicht geölt werden. Bewegliche Kunst stoffteile können mittels eines Siliconsprays funktionsfähig gehalten werden. Ein Quitschen des Fahrgestelles wird dadurch verhindert. Beschichtete und verchromte Metallteile sind trocken zu halten und gegebenenfalls mit Autopolitur oder Chrompaste zu pflegen. Kleine Lackschäden am Ge stell be seitigen Sie mit einem Lackstift, der im Fachhandel erhältlich ist. Reinigen Sie niemals Ihren Wagen mit einem Hochdruckreiniger, dadurch werden die gefette ten Kugellager der Räder und Funktionsteile zerstört (Schleif- und Quietschgeräusche). Räder: Die Gleitlager-Radbuchsen und Federn müssen bei Ver schleiß recht zeitig erneuert werden. Ebenso können kleine eingedrückte Steinchen o. ä. den Bodenbelag beschädigen. Beim Abstellen ihres Wagens in der prallen Sonne sowie beim Verstauen unter Druck im Kofferraum bei Temperaturen über 40° können sich die Luftkammerreifen abplatten oder verdrücken.

Nur bei Luftbereifung

Achten Sie bei Luftbereifung auf einen aus reichenden Luftdruck, dieser sollte zwischen 1,2 und max. 1,5 bar liegen. WARNUNG! Der max. Füll druck ist schnell erreicht, eine Überschreitung kann zu Unfällen und Ver letzungen führen. Vermeiden Sie ein längeres Abstellen von Luftreifen auf helleren PVC- oder Linoleumböden, da sich wie bei allen Gummireifen der Belag an dieser Stelle schwarz färben könnte. Um nach einem totalen Luftverlust ein Eiern der Reifen zu vermeiden, pumpen Sie den Reifen nur etwa bis zur Hälfte auf, dann richten Sie den Reifen, bis er rund läuft und pumpen ihn anschließend ganz auf.

Beschaffenheitsvereinbarung

2-JAHRE Gewährleistung

Sie haben auf dieses Produkt einen Gewährleistungsanspruch gegenüber Ihrem Vertragspartner von 2 Jahren. Die Gewährleistungsfrist beginnt mit der Übergabe des Produktes von Ihrem Händler. Zum Nachweis bewahren Sie bitte diese ausgefüllte Karte, den von Ihnen unterzeichneten Übergabe-Check sowie den Kaufbeleg für die Dauer der Gewähr leistungsfrist auf, ohne Vorlage dieser Dokumente kann eine Reklamation nicht be arbeitet werden.

Gewährleistung im Reklamationsfall

Die Gewährleistung bezieht sich auf sämtliche Material- und Herstellungsfehler, die zum Zeitpunkt der Übergabe vorliegen.

Keine Gewährleistung wird übernommen...

Es wird keine Gewähr übernommen für Mängel oder Schäden an der veräußerten Ware, die von uns nicht zu vertreten sind. Dies gilt insbesondere für

■ natürliche Abnutzungserscheinungen (Verschleiß) und Schäden durch übermäßige Beanspruchung
■ Folgefehler, die dadurch entstanden sind, dass Schäden/Fehler nicht beachtet wurden und aufgrund dessen zu einer erschwerten Reparatur führen
■ Schäden durch ungeeignete oder unsachgemäße Verwendung (s. Gebrauchsanweisung)
■ Schäden durch fehlerhafte Montage oder Inbetriebsetzung.
■ Schäden durch nachlässige Behandlung oder mangelnde Wartung des Kaufgegenstandes
■ Schäden durch unsachgemäße Änderungen des Kaufgegenstandes.

Beschaffenheitsvereinbarung

Gewährleistungsfall oder nicht?

Rost: Das Gestell ist rostschutzbehandelt um einen ordentlichen Grundschutz zu geben. Bei fehlender Wartung kann es jedoch vorkommen, dass Rost stellen auftreten. Hierfür wird keine Gewährleistung übernommen. Kratzer: Bei Auftreten von Kratzern handelt es sich um normale Verschleiß erscheinungen, wofür keine Gewähr leistung übernommen werden kann. Schimmelbildung: Wenn Textilteile feucht geworden sind, müssen sie richtig getrocknet werden, um Schimmelbildung zu vermeiden (siehe Gebrauchsanweisung). Für Schimmelbildung kann keine Gewährleistung übernommen werden. Bleichung der Stoffe: Wir bestätigen, dass die Stoffe den gültigen Normen entsprechen. Durch Sonneneinstrahlung, Schweißeinfluss, Reinigungsmittel, Abrieb (insbesondere an den im Griffbereich liegenden Stellen) oder zu häufiges Waschen ist ein Ausbleichen nicht auszuschließen und somit kein Reklamationsgrund. Geringe Farbunterschiede zwischen einzelnen Fertigungspartien lassen sich leider nicht immer vermeiden. Hierfür kann keine Gewährleistung übernommen werden. Noppenbildung der Stoffe: Gegen Noppenbildung wird keine Gewährleistung übernommen. Dieses fällt unter allgemeine Kleider pflege und kann wie bei Woll pullovern einfach mit einer Kleiderbürste oder Noppenmaschine beseitigt werden. Einreißen der Nähte/Druckknöpfe/des Stoffes: Bitte prüfen Sie beim Kauf genau, dass alle Stoffteile, Nähte und Druckknöpfe ordnungsgemäß genäht und befestigt sind. Eventuelle Bean standungen von Nähten/defekten Druckknöpfen müssen unverzüglich nach Feststellen des Fehlers bei Ihrem Fachhändler reklamiert werden. Räder: Kinderwagenräder werden nicht ausgewuchtet und können daher einen leichten Höhenschlag („eiern“) aufweisen. Abgefahrene Räder sind natürliche Verschleißerscheinungen. Platten bei Lufträdern kann nur auf äußere Einwirkung, spitze Gegen stände oder Fahren mit zu niedrigem Luftdruck zurückgeführt werden. Hierfür kann keine Gewährleistung übernommen werden.

Beschaffenheitsvereinbarung

WAS SIE BEIM KAUF BEACHTEN SOLLTEN

Prüfen Sie, dass der Wagen vollständig ausgeliefert worden ist und dass keine Teile fehlen. Prüfen Sie, dass alle Funktionen des Wagens vollständig funktionieren und bestätigen Sie dieses auf dem Übergabe-Check.

VORGEHENSWEISE BEI REKLAMATIONEN

Melden Sie den Fehler unverzüglich bei dem Fachhändler, bei dem Sie den Wagen gekauft haben telefonisch an, um die weitere Vorgehensweise zu be sprechen. Für sicherheitsrelevante Mängel, die nicht innerhalb von 30 Tagen nach Auftreten beim Fachhändler angemeldet werden, kann keine Ge währleistung übernommen werden. Bei der Bearbeitung von Reklamationsansprüchen kommen produktspezifische Abschreibungssätze zur Anwen dung. Hier verweisen wir auf die ausliegenden Allgemei nen Geschäfts bedingungen.

VERWENDUNG, PFLEGE UND WARTUNG

Der Kinderwagen ist ein Transportmittel für Ihr Kind und muss entsprechend der Gebrauchsanweisung gepflegt und gewartet werden, damit seine Ursprungsqualität erhalten bleibt.

Händler

Entretien des tissus

■ Klappmechanismus
■ Fahrverhalten
■ Räder prüfen
■ Verstellmechanismen überprüfen
■ Bremssicherheitsprüfung
■ Federung überprüfen

O geprüft/i.O.
○ geprüft/i.O.
○ geprüft/i.O.
○ geprüft/i.O.
○ geprüft/i.O.
○ geprüft/i.O.

○ nicht anzuwenden
○ nicht anzuwenden
○ nicht anzuwenden
○ nicht anzuwenden
○ nicht anzuwenden
○ nicht anzuwenden

3. Unversehrtheit

■ Gestell überprüfen
■ Stoffteile überprüfen
■ Kunststoffteile überprüfen

○ geprüft/i.O.
○ geprüft/i.O.
○ geprüft/i.O.

○ nicht anzuwenden
○ nicht anzuwenden
○ nicht anzuwenden

- Ich habe das Produkt geprüft und mich vergewissert, dass es komplett ausgeliefert worden ist, frei von äußeren, bzw. sichtbaren Mängeln ist und dass alle Funktionen vollständig intakt sind.

- Ich habe ausreichend Informationen über das Produkt und seine Funktionen vor dem Kauf erhalten und die Pflege- und Wartungs anweisungen zur Kenntnis genommen.

Acceptance Check

1. Completeness

○ checked/OK

○ not applicable

2. Function check

PLZ, Ort / Town, postcode:

Telefon (mit Vorwahl): Phone (with area code):

e-mail:

QS-Nummer / QM number:

Wagentyp / Stroller type:

Artikel-Nummer / Article number:

Käufer (Unterschrift) Buyer (signature)

Verkäufer (Name in Druckschrift) _ Salesperson (name in block letters)

(Durch die Unterzeichnung dieses Übergabeprotokolls werden die gesetzlichen Rechte des Käufers nicht eingeschränkt)
