Produkttyp	Dunstabzugshaube
Marke	Blaupunkt
Modell	5DL69651
Minimaler Sicherheitsabstand	650 mm (über dem Kochfeld)
Abluftdurchmesser	mindestens 120 mm
Fettfilter	Spülmaschinenfest, alle 2 Monate ersetzen
Geruchsfilter	Nicht waschbar, alle 4 Monate ersetzen
Anzahl der Geschwindigkeitsstufen	3 (normal) + 1 Intensivstufe (6 Minuten)
Abschaltautomatik	Ja, 30 Minuten
Intensivfunktion	Ja, zeitgesteuert 6 Minuten
Beleuchtung	Maximale Helligkeit
Reinigung der Oberflächen	Feuchtes Tuch und Neutralreiniger
Stromversorgung	Netzanschluss (Spannung auf Typenschild prüfen)
Verwendung	Haushalt
Installation	Nicht an Abgaskamine von Verbrennungsanlagen anschließen
Kindersicherheit	Nicht von Kindern unter 8 Jahren ohne Aufsicht verwenden

Häufig gestellte Fragen - 5DL69651 BLAUPUNKT

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm für Elektroherde. Bei Gasherden überprüfen Sie bitte die spezifischen Anweisungen.

Wie reinige ich die Fettfilter?

Die Fettfilter sind spülmaschinenfest. Es wird empfohlen, sie alle 2 Monate zu reinigen, bei intensivem Gebrauch häufiger.

Wie oft muss der Geruchsfilter ausgetauscht werden?

Der Geruchsfilter ist nicht waschbar und muss alle 4 Monate oder bei starker Nutzung häufiger ausgetauscht werden.

Was tun, wenn die Dunstabzugshaube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und den Schutzschalter. Ist das Kabel beschädigt, lassen Sie es vom Hersteller oder einem autorisierten Service ersetzen.

Kann die Dunstabzugshaube ohne Außenabluft installiert werden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb mit einem Aktivkohlefilter (nicht im Lieferumfang) betrieben werden. Im Abluftbetrieb verwenden Sie einen Kanal mit mindestens 120 mm Durchmesser.

Wie verwende ich die Intensivfunktion?

Drücken Sie die Taste T4 für 2 Sekunden, um die Intensivstufe für 6 Minuten zu aktivieren. Nach Ablauf kehrt die Haube zur vorherigen Geschwindigkeit zurück.

Wie aktiviere ich die Abschaltautomatik?

Drücken Sie die Taste T3 für 2 Sekunden, um die Abschaltautomatik für 30 Minuten zu aktivieren. Die Tasten T1 und T2 oder T3 oder T4 blinken.

Was tun bei Ölverschüttung oder Feuer unter der Dunstabzugshaube?

Lassen Sie niemals offenes Feuer unter der Dunstabzugshaube. Im Brandfall schalten Sie die Haube aus und verwenden Sie einen geeigneten Feuerlöscher. Gießen Sie kein Wasser auf brennendes Öl.

Wie entsorge ich die Dunstabzugshaube am Ende ihrer Lebensdauer?

Entsorgen Sie die Dunstabzugshaube nicht im Hausmüll. Bringen Sie sie zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

Wie lautet die Garantie für die Blaupunkt-Dunstabzugshaube 5DL69651?

Die Standardgarantie beträgt in der Regel 2 Jahre. Weitere Details entnehmen Sie bitte der Garantieurkunde, die dem Gerät beiliegt, oder wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG 5DL69651 BLAUPUNKT

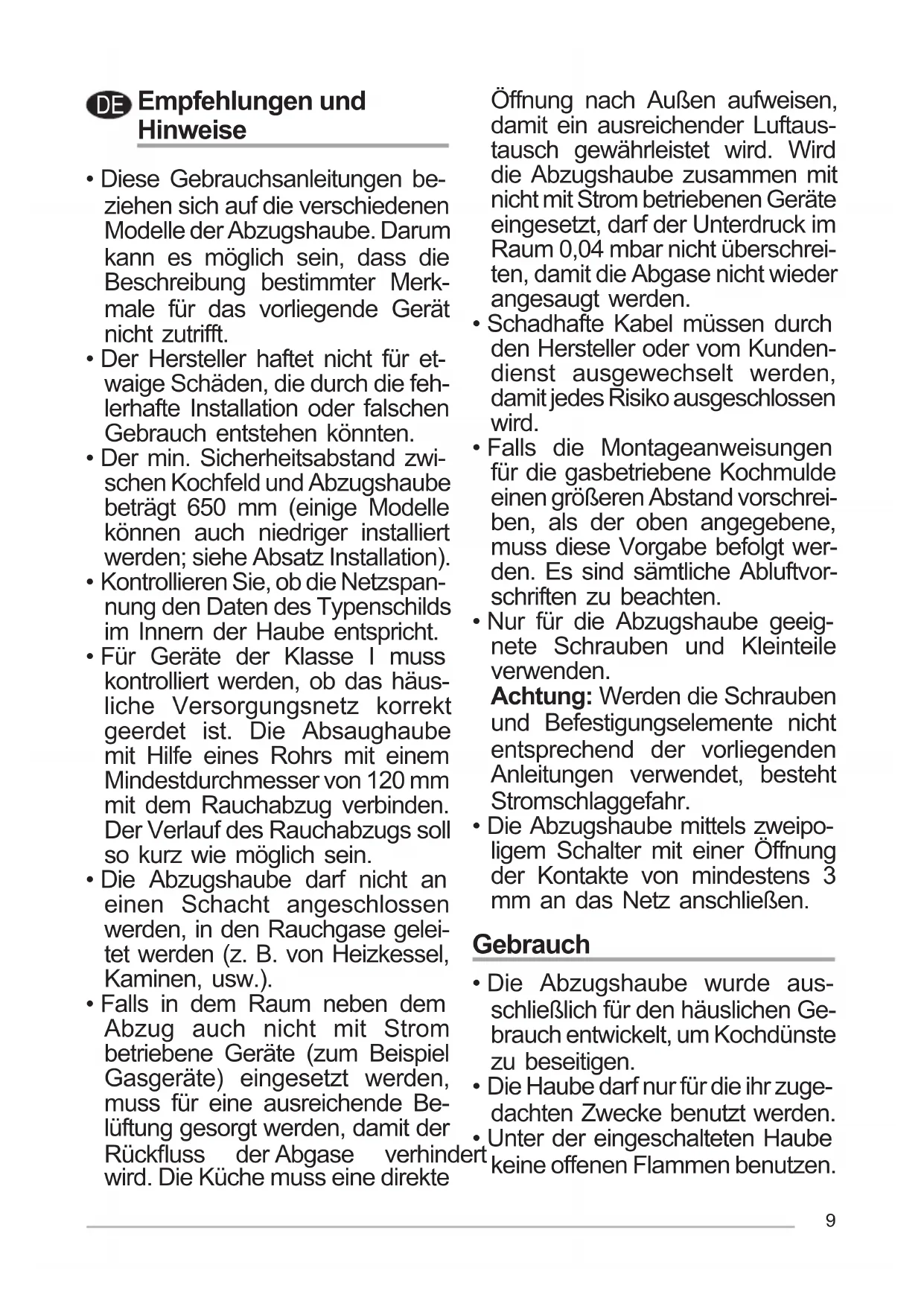

Empfehlungen und Hinweise

• These Gebrauchsanleitungen beziehen sich auf die verschiedene Modèle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen konnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaubem mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhine wird. Die Küche muss eine direkte

Öffnung nach Außen aufweisen, damit ein ausreichender Luftaus-tausch gewährleistet wird. Wirde Abzugshaube zusammen mit nicht mit Strom betriebenen Geräteingesetzt, davon der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel mussen durch den Hersteller oder vom Kundenst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.
• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümmtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

Die Abzugshaube mittels zweipolgem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearf nur fur die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube er certe keine offenen Flammen benutzen.

Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerät umgehen, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungsaund Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heißt werden.

Wartung

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden har. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling

dieses Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss diesen ausgeschaltet und spannungslös gemacht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

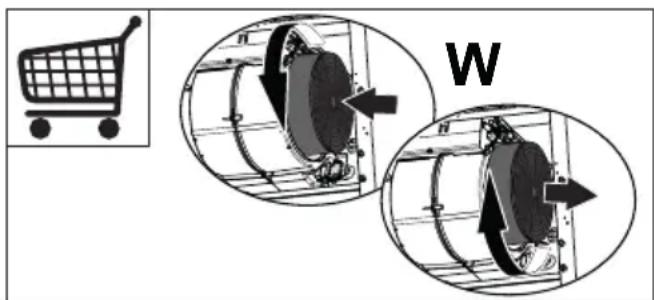

• Geruchsfilter W: Sie können weder gewaschen noch wie-dervendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch früiger auszubauschen.

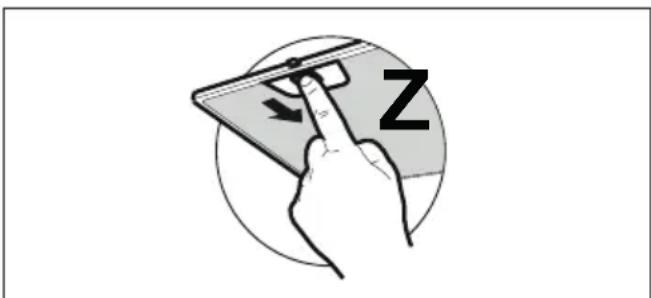

• Fettfilter Z: Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.

• Zur Reinigung der Haubenflächen: Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Bedienelemente

1	2	3	*
|	|	|	|
T1LT4T3T2

Taste	Funktion -
T1	T1 Stellt den Motor ab.	-
T2	Schaltet den Motor bei der ersten Betriebsge schwindigkeit ein.	Die Tasten T1+T2 leuch-ten.
T3	T3 Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein	Buttons T1+T3 are on.
	Aktiviert durch 2 Sekunden langes Drücken das um 30 Minuten verzö-gerte Abschalten (Mo-tor+Beleuch-tung). Bei aktiver Funktion kann die Betriebsgeschwindigkeit geändert werden.	Die entsprechenden entsprechenden Tasten T1+ (T2 oder T3 oder T4) blinken. entsprechenden Tas-ten T1+ (T2 oder T3 oder T4) blinken.
T4	Schaltet den Motor bei der dritten Betriebsge schwin-digkeit ein	Die Tasten T1+T4 leuch-ten.
	Aktiviert mit 2 Sekun- den langem Drücken die auf 6 Minuten eingestellte Intensi-vgeschwin-digkeit, nach deren Ablauf wieder zur zuvor gewählten Gebläsestufe darüber gekehrt wird. Für die Beseitigung von sehr intensi-ven Koch-dünsten geeignet.	Die Taste blinkt.
L	Schaltet die Be-leuchtungsanlage auf höchster Intensitäts-stufe ein und aus.	Taste eingeschaltet

Beleuchtung

Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
