SLMUS - Projektorzubehör Chief - Kostenlose Bedienungsanleitung

Produkttyp	Projektor-Schnittstellenplatte
Marke	Chief
Modell	SLMUS
Maximale Tragfähigkeit	22,68 kg (50 lb)
Plattenabmessungen (ca.)	190,2 mm x 95,2 mm
Kompatibilität	Chief RPA und RPM Halterungen
Material	Stahl
Erforderliches Werkzeug	Inbusschlüssel 6,4 mm (1/4\") und 4,0 mm (5/32\") Sicherheits-Inbusschlüssel (im Lieferumfang enthalten)
Lieferumfang	SLMU-Platte, 4 Füße, Schraubensatz, Schlüssel, Sicherheitsklammern (optional)
Verwendungszweck	Befestigung eines Projektors an Decke oder Wand
Installation	Montage am Projektor, dann Befestigung an der RPA/RPM-Halterung
Höhenverstellung	Über Einstellmuttern an den Schraubadaptern
Sicherheit	Sicherheitsschrauben und optionale Sicherheitsklammern
Wartung	Mit einem trockenen, weichen Tuch reinigen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile
Warnung	Maximale Belastung nicht überschreiten; nicht im Freien verwenden
Garantie	Hersteller konsultieren
Normen	Entspricht den Chief-Sicherheitsrichtlinien

Häufig gestellte Fragen - SLMUS Chief

Was ist das maximale Gewicht, das die SLMUS-Halterung tragen kann?

Das Gesamtgewicht der an den Schnittstellenfüßen befestigten Komponenten darf 22,68 kg (50 lb) nicht überschreiten. Eine Überschreitung kann zu schweren Verletzungen führen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Inbusschlüssel 6,4 mm (1/4") für die Hauptschrauben und einen 4,0 mm (5/32") Inbusschlüssel für die Sicherheitsschrauben. Diese Schlüssel sind im Lieferumfang enthalten.

Wie wird der Projektor an der SLMUS-Platte befestigt?

Stecken Sie die Schraubadapter (mit Einstellmuttern) in die Löcher des Projektors und rasten Sie dann die SLBU/SLMU-Füße ein, indem Sie die Verriegelungsknöpfe drücken. Stellen Sie sicher, dass die Clips in der verriegelten Position sind.

Kann ich diese Halterung im Freien verwenden?

Nein, die Anleitung weist ausdrücklich darauf hin, dieses Produkt nicht im Freien zu verwenden. Es ist nur für den Innenbereich konzipiert.

Wie stelle ich die Höhe des Projektors ein?

Die Höhenverstellmuttern an den Schraubadaptern ermöglichen die Höhenänderung. Drehen Sie die Muttern, um den Projektor zu heben oder zu senken, und achten Sie darauf, dass alle auf gleicher Höhe sind.

Was tun, wenn die mitgelieferten Schrauben nicht zu meinem Projektor passen?

Verwenden Sie das universelle Montageset - Lange Schrauben (optional), um erhöhte Oberflächen des Projektors freizuhalten. In diesem Set sind M3- bis M6-Schrauben mit 25 mm Länge enthalten.

Wie werden die Sicherheitsschrauben installiert?

Die Sicherheitsschrauben #8-32 x 3/8" (K) werden in die Sicherheitslöcher der Füße geschraubt. Es wird empfohlen, sie in schwer zugängliche Löcher zu setzen, um maximale Sicherheit zu gewährleisten.

Ist diese Halterung mit allen Projektoren kompatibel?

Nein, überprüfen Sie, ob die Montagelöcher Ihres Projektors zu den mitgelieferten Adaptern passen. Testen Sie die Schrauben (M, N, P, Q, R), um die richtige Größe zu finden.

Wo kann ich die vollständige Anleitung herunterladen?

Sie können die kostenlose PDF-Anleitung auf notice-facile.com herunterladen, indem Sie das Modell SLMUS von Chief auswählen.

Wie reinige ich die Schnittstellenplatte?

Reinigen Sie die Platte mit einem trockenen, weichen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

BEDIENUNGSANLEITUNG SLMUS Chief

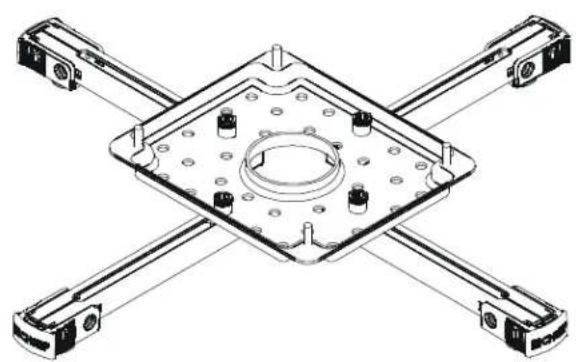

INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION MONTAGEANLEITUNG

Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, dieses Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgendeine Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung dieses Produkts. Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung für die Genauigkeit, Vollständigkeit oder Angemessenheit der in diesem Dokument enthaltenen Informationen.

Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: WARNUNG weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht.

VORSICHT: VORSICHT weist darauf hin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht.

WARNUNG: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat dafür zu sorgen, dass alle Bauelemente nach den beiliegenden Anweisungen montiert und installiert werden.

WARNUNG: Wenn dieses Bauelement nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur hat dafür zu sorgen, dass die Konstruktion, an der das Bauelement angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage des Bauelements ggf. die Konstruktion.

WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit der SLBU/SLMU-Anschlussplatte verbunden sind, 22,68 kg (50 lbs) nicht überschreitet.

WARNUNG: Verwenden Sie das Halterungssystem nur für den vorgesehenen, in der Anleitung beschriebenen Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden.

WARNUNG: Verwenden Sie das Halterungssystem nie in beschädigtem Zustand. Bringen Sie das Halterungssystem in diesem Fall für die Fehlersuche und Reparatur zu einem Service-Center.

WARNUNG: Verwenden Sie das Produkt nie im Freien.

--BEWAHREN SIE DIESE ANWEISUNGEN AUF--

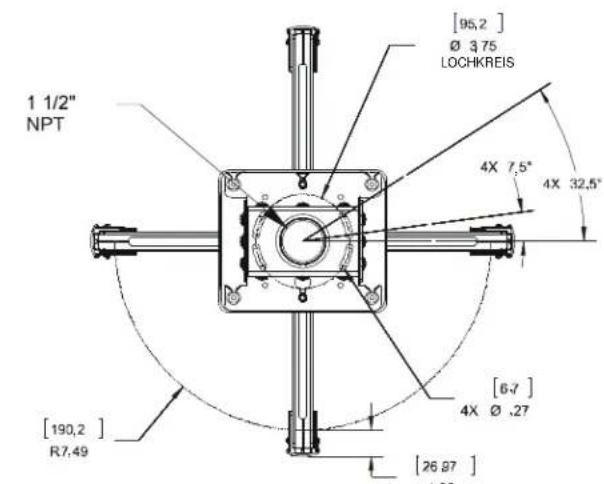

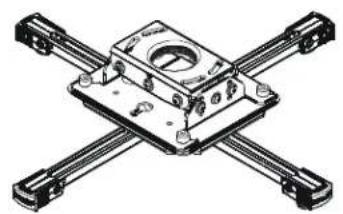

ABMESSUNGEN

(SLBU mit RMA dargestellt)

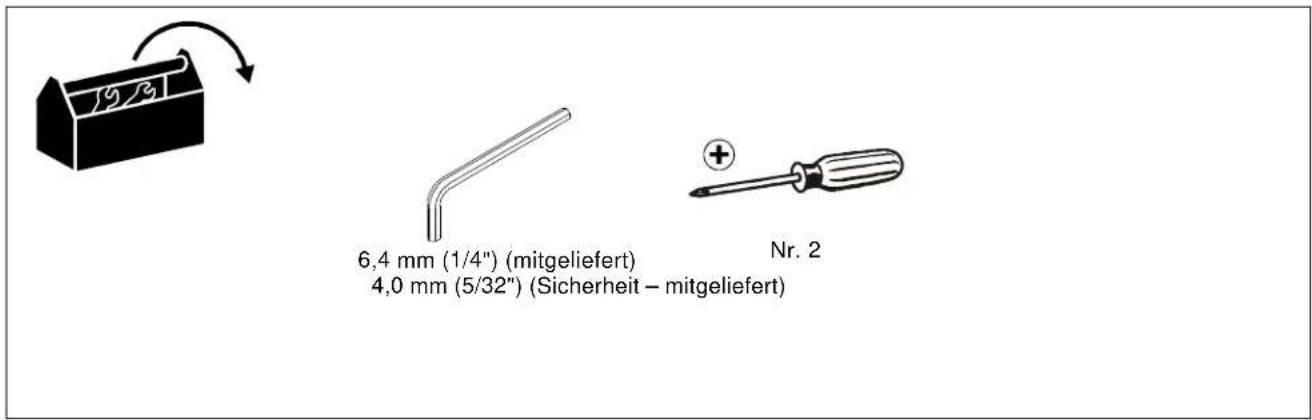

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG

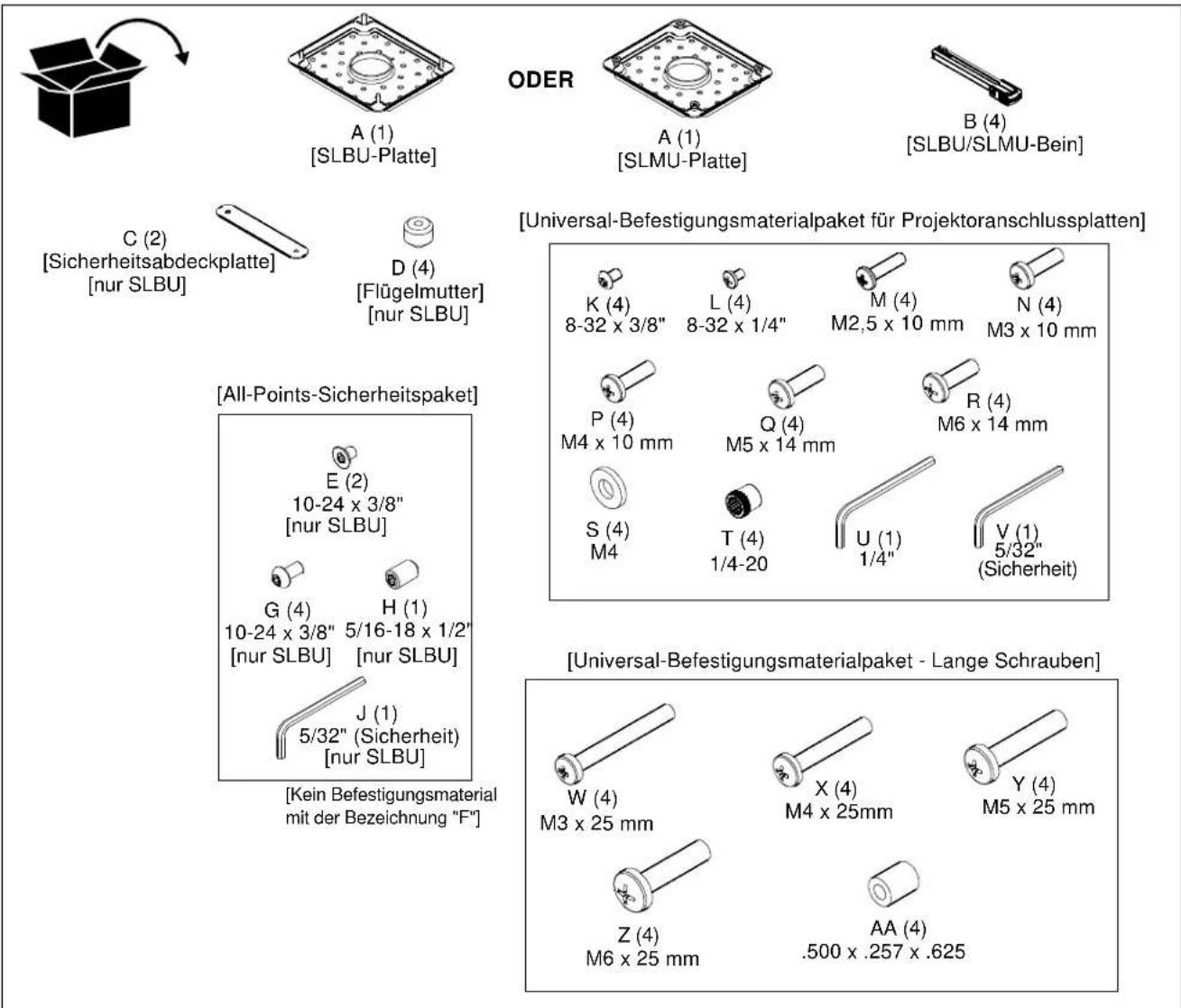

TEILE

MONTAGE UND INSTALLATION

Entfernen der Schraubadapter von den SLBU/SLMU-Beinen

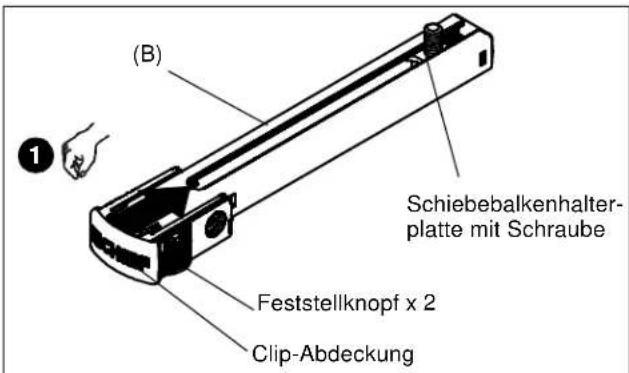

1. Drücken Sie fest auf die Feststellknöpfe am SLBU/SLMU-Bein (B) und schieben Sie gleichzeitig die Clip-Abdeckung in Richtung der eingeschlossenen Schiebebalkenhalterplatte mit der Schraube. (See Figure 1)

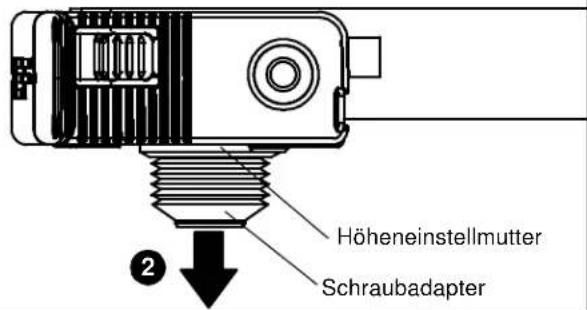

2. Der Schraubadapter und die daran befestigte Höheneinstellmutter werden freigegeben. Legen Sie die Teile für einen späteren Gebrauch beiseite. (See Figure 1)
3. Wiederholen Sie die Schritte 1-2 für jedes zu montierende Bein.

(Seitenansicht)

Abb. 1

Anbringen des Projektors an der SLBU/SLMU

WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit der SLBU/SLMU-Anschlussplatte verbunden sind, 22,68 kg (50 lbs) nicht überschreitet.

1. Bestimmen Sie die für Ihren Projektor passende Schraubengröße. Probieren Sie die mitgelieferten Kreuzschlitzschrauben (M, N, P, Q und R) aus, bis eine davon in die Löcher Ihres Projektors passt.

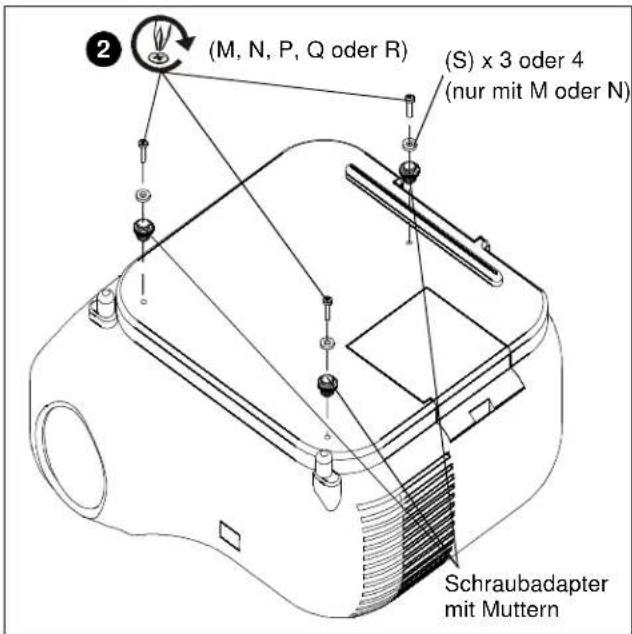

2. Führen Sie die Schrauben durch die M4-Unterlegscheiben (S) und die Schraubadapter mit den Höheneinstellmuttern in die Projektorlöcher ein. (See Figure 2)

HINWEIS: Verwenden Sie die Unterlegscheiben (S) nur, wenn Sie M- oder N-Schrauben zur Befestigung der Schraubadapter am Projektor benutzen.

Abb. 2

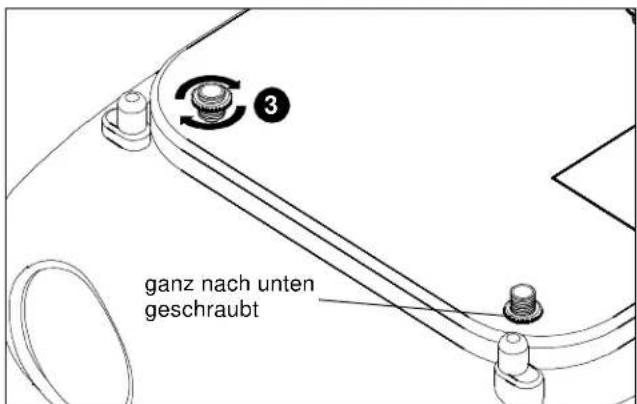

1. Schrauben Sie die Höheneinstellmuttern auf die gewünschte Höhe. (See Figure 3)

HINWEIS: Sie sollten die Höheneinstellmuttern so niedrig wie möglich platzieren, aber darauf achten, dass die Beine eventuelle Erhebungen am Projektor nicht streifen. Für eine ebene Ausrichtung der Halterung müssen alle Muttern auf die gleiche Höhe gebracht werden.

WICHTIG! Wird ein Teil des Projektors gestreift und ist eine größere Höhe erforderlich, damit Erhebungen am Projektor frei bleiben, können Sie das optionale Universal-Befestigungsmaterialpaket – Lange Schrauben (siehe Abb. Teile) heranziehen.

Abb. 3

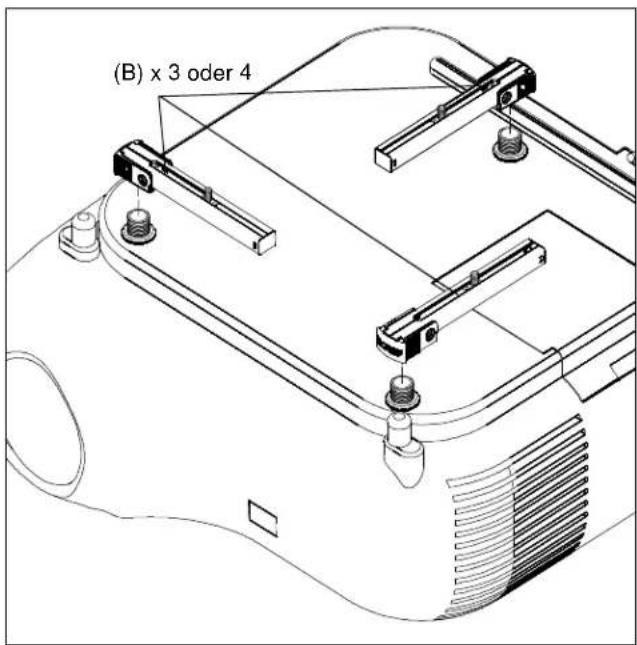

1. Platzieren Sie die SLBU/SLMU-Beine (B) über den Schraubadaptern mit den Höheneinstellmuttern. (See Figure 4)

HINWEIS: Achten Sie darauf, dass die Armverschlussclips entsperrt sind.

Abb. 4

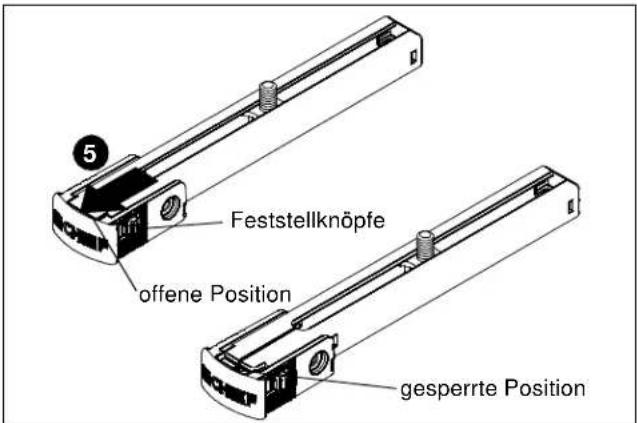

1. Drücken Sie fest auf die Feststellknöpfe am SLBU/SLMU-Bein (B) und schieben Sie gleichzeitig die Clip-Abdeckung von der eingeschlossenen Schiebebalkenhalterplatte weg, bis die Clip-Abdeckung versperrt ist. (See Figure 5)

2. Wiederholen Sie Schritt 5 für die restlichen Beine.

WARNUNG: Stellen Sie sicher, dass die Beine auf den Höheneinstellmuttern mit den Verschlussclips sicher fixiert sind. Sind die Beine auf den Adaptern nicht ordnungsgemäß fixiert, kann der Projektor aus der SLBU/SLMU-Halterung fallen und SCHWERE oder gar TÖDLICHE VERLETZUNGEN verursachen!

Abb. 5

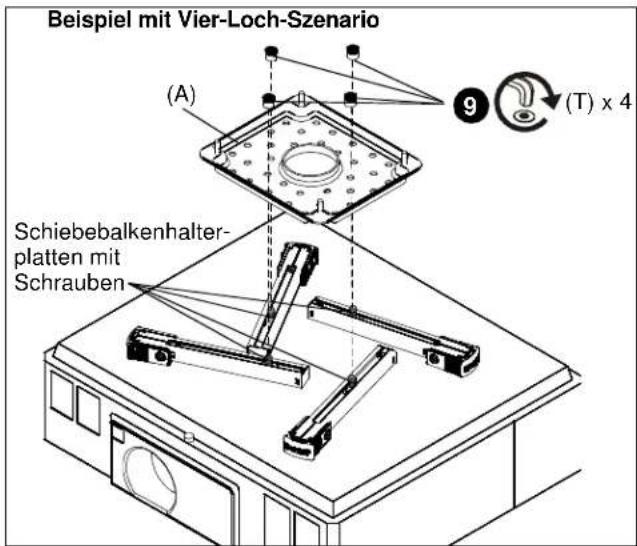

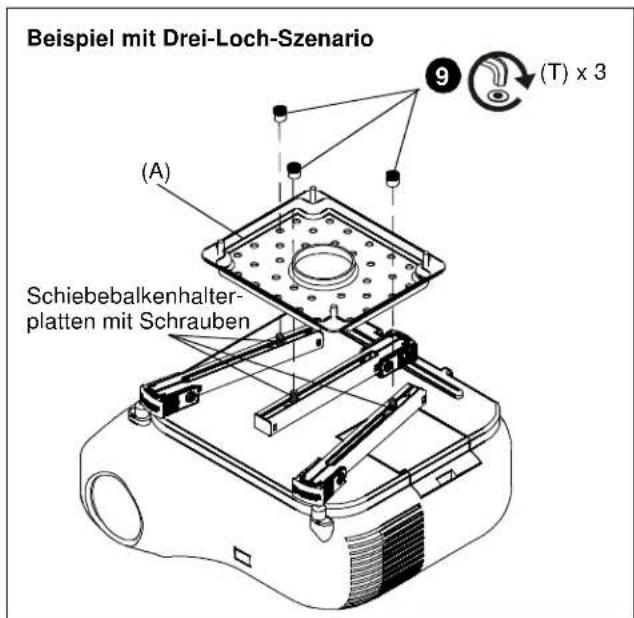

1. Richten Sie die Beine so aus, dass die Schiebebalkenhalterplatten mit den Schrauben zur Mitte des Projektors zeigen. (See Figure 6) und (See Figure 7)

2. Positionieren Sie die Schiebebalkenhalterplatten mit den Schrauben so, dass die SLBU- oder SLMU-Hauptplatte (A) in ebener Lage auf die Beine montiert werden kann. (See Figure 6) und (See Figure 7)

3. Befestigen Sie die Inbusmuttern (T) mit einem 1/4"-Inbusschlüssel (U) an die Schrauben auf den Schiebebalkenhalterungen. (See Figure 6) und (See Figure 7)

HINWEIS: Die folgenden Beispiele stellen zwei von vielen möglichen Szenarien typischer Befestigungsschemata dar. Je nach Lochbild gibt es unterschiedliche Anschlusspunkte. Für jedes spezifische Lochbild kommen mehrere Szenarien in Frage, sofern das Gewicht des Projektors nach der Montage zentriert und ausbalanciert ist.

Abb. 6

Abb. 7

Anbringen der SLBU/SLMU an einer RPA oder RPM

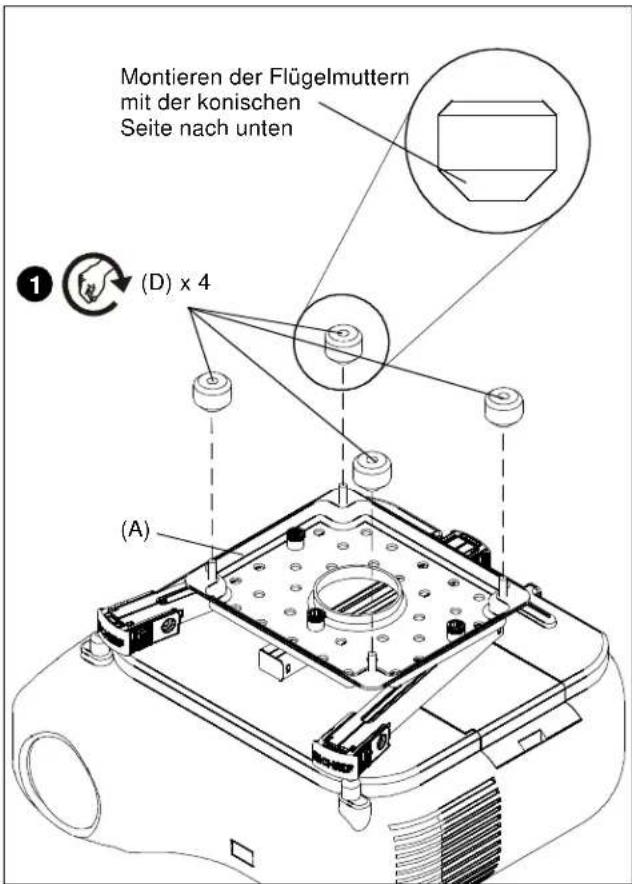

1. Bei einer SLBU montieren Sie vier Flügelmuttern (D) ein Stück weit auf die Schrauben der SLBU-Hauptplatte. Montieren Sie die Flügelmuttern mit der konischen Seite nach unten. (See Figure 8)

HINWEIS: Falls Sie optionale Sicherheitsanschlussplatten (C) verwenden, um die SLBU-Anschlussplatte an die RPA- oder die nicht-verriegelnde RPM-Halterung anzuschließen, lesen Sie den Abschnitt "Montage der Sicherheitsanschlussplatten", bevor Sie die Flügelmuttern anbringen.

Abb. 8

1. Bringen Sie die SLBU/SLMU an der RPA/RPM an. Informationen dazu finden Sie im RPA/RPM-Montagehandbuch.

Anbringen von Sicherheitsschrauben (optional)

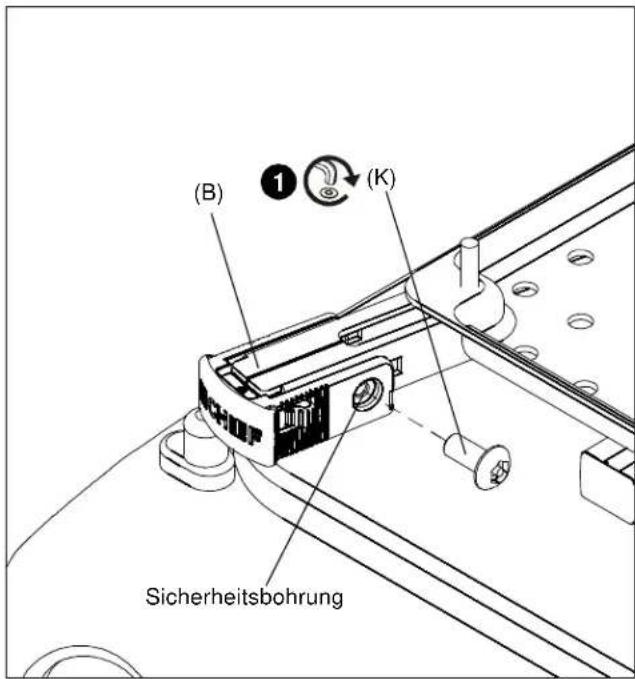

1. Montieren Sie Nr. 8-32 x 3/8"-Halbrundkopf-Sicherheitsschrauben (K) in die Sicherheitsbohrungen der SLBU/SLMU-Beine. (See Figure 9)

HINWEIS: Pro Bein können bis zu zwei Sicherheitsschrauben angebracht werden. Für ein Höchstmaß an Sicherheit empfiehlt es sich, die Schrauben in schwer zugängliche Löcher zu montieren.

HINWEIS: Statt der Sicherheitsschrauben können auch (nicht mitgelieferte) Kabelbinder verwendet werden. Führen Sie den Kabelbinder durch beide Löcher am Bein und befestigen Sie ihn.

Abb. 9

Montage der Sicherheitsanschlussplatten (optional)

HINWEIS: Sicherheitsanschlussplatten (C) können nur verwendet werden, wenn eine SLBU-Anschlussplatte an eine RPA- oder nicht-verriegelnde RPM-Halterung angeschlossen wird.

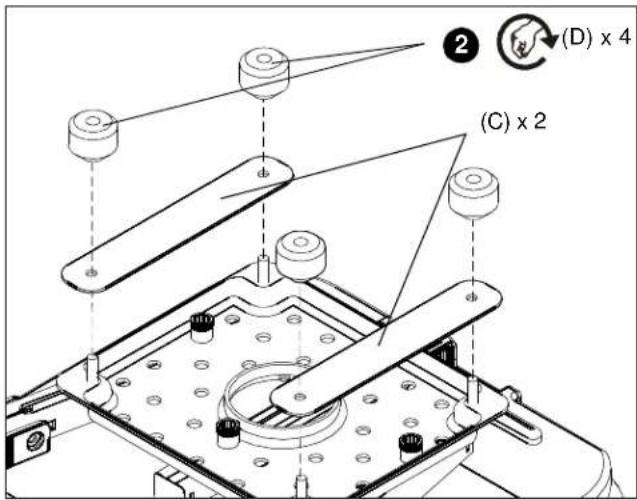

1. Montieren Sie die Sicherheitsanschlussplatten (C) über den Schrauben an der SLBU-Hauptplatte. (See Figure 10)
2. Montieren Sie die Flügelmuttern (D) ein Stück weit auf die Schrauben der SLBU-Hauptplatte. (See Figure 10)
