Type de produit	Plaque d'interface pour projecteur
Marque	Chief
Modèle	SLMUS
Capacité de poids maximale	22,68 kg (50 lb)
Dimensions de la plaque (approx.)	190,2 mm x 95,2 mm
Compatibilité	Supports Chief RPA et RPM
Matériau	Acier
Outils nécessaires	Clé hexagonale 6,4 mm (1/4") et 4,0 mm (5/32") de sécurité (incluses)
Contenu du kit	Plaque SLMU, 4 pieds, kit de vis, clés, pattes de sécurité (option)
Utilisation prévue	Fixation d'un projecteur au plafond ou au mur
Installation	Montage sur projecteur puis fixation au support RPA/RPM
Réglage de la hauteur	Via écrous de réglage sur les adaptateurs à vis
Sécurité	Vis de sécurité et pattes de sécurité optionnelles
Entretien	Nettoyer avec un chiffon sec et doux
Réparabilité	Pas de pièces réparables par l'utilisateur
Avertissement	Ne pas dépasser la charge maximale ; ne pas utiliser à l'extérieur
Garantie	Consulter le fabricant
Normes	Conforme aux directives de sécurité Chief

FOIRE AUX QUESTIONS - SLMUS Chief

Quel est le poids maximum supporté par le support SLMUS ?

Le poids total des composants fixés aux pattes d'interface ne doit pas dépasser 22,68 kg (50 lb). Tout dépassement peut causer des blessures graves.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé hexagonale de 6,4 mm (1/4") pour les vis principales et d'une clé de 4,0 mm (5/32") pour les vis de sécurité. Ces clés sont fournies.

Comment fixer le projecteur sur la plaque SLMUS ?

Insérez les adaptateurs à vis (avec écrous de réglage) dans les trous du projecteur, puis enclenchez les pieds SLBU/SLMU en appuyant sur les boutons de verrouillage. Assurez-vous que les clips sont en position verrouillée.

Puis-je utiliser ce support à l'extérieur ?

Non, le manuel indique clairement ne pas utiliser ce produit à l'extérieur. Il est conçu pour un usage intérieur uniquement.

Comment ajuster la hauteur du projecteur ?

Les écrous de réglage de la hauteur sur les adaptateurs à vis permettent de modifier la hauteur. Tournez les écrous pour monter ou descendre le projecteur, en veillant à ce que tous soient au même niveau.

Que faire si les vis fournies ne conviennent pas à mon projecteur ?

Utilisez le kit de matériel universel - Vis longues (optionnel) pour dégager les surfaces surélevées du projecteur. Des vis M3 à M6 de 25 mm sont incluses dans ce kit.

Comment installer les vis de sécurité ?

Les vis de sécurité #8-32 x 3/8" (K) se vissent dans les trous de sécurité des pieds. Il est recommandé de les placer dans les trous difficiles d'accès pour une sécurité maximale.

Ce support est-il compatible avec tous les projecteurs ?

Non, vérifiez que les trous de montage de votre projecteur correspondent aux adaptateurs fournis. Testez les vis (M, N, P, Q, R) pour trouver la bonne taille.

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger la notice PDF gratuite sur notice-facile.com en sélectionnant le modèle SLMUS de Chief.

Comment nettoyer la plaque d'interface ?

Nettoyez la plaque avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

MODE D'EMPLOI SLMUS Chief

Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Un AVERTISSEMENT vous indique qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés aux pattes d'interface SLBU-SLMU ne dépasse pas 22,68 kg (50 lbs). N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÛR--

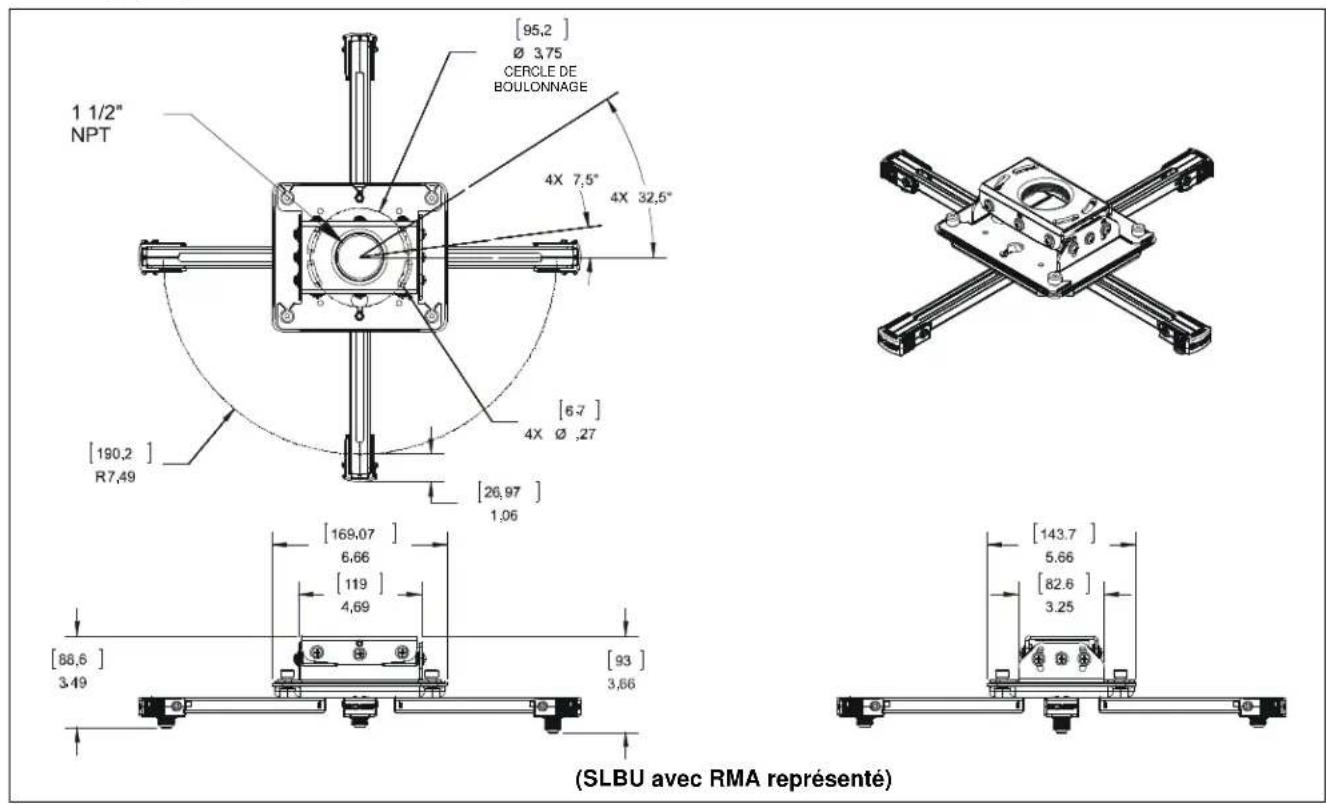

DIMENSIONS

OUTILS NÉCESSAIRES À L'INSTALLATION

6,4 mm (1/4") (inclus)

4,0 mm (5/32") (sécurité - inclus)

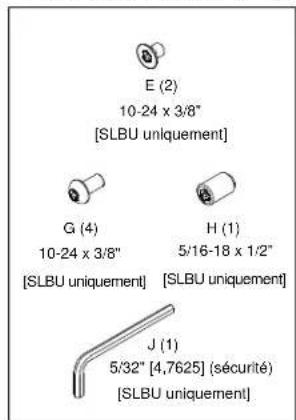

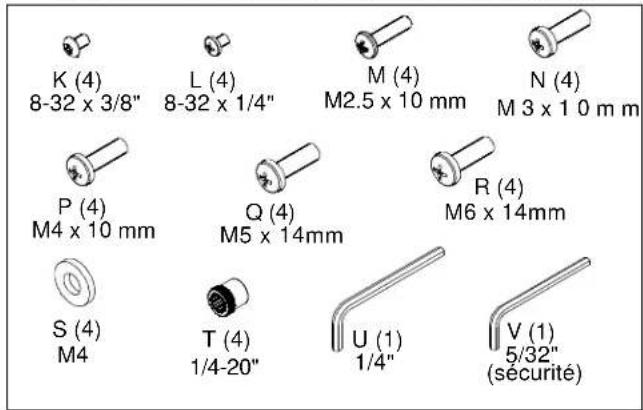

PIÈCES

OU

A (1)

[Plaque SLBU]

、

[Patte du couvercle de sécurité] [SLBU uniquement]

D (4)

[Écrou à ailettes] [SLBU uniquement]

[Kit de sécurité All-Points]

[Aucun matériel
désigné « F »]

A (1)

[Plaque SLMU]

B (4)

[Pied SLBU/SLMU]

[Kit de matériel d'interface pour projecteur universel]

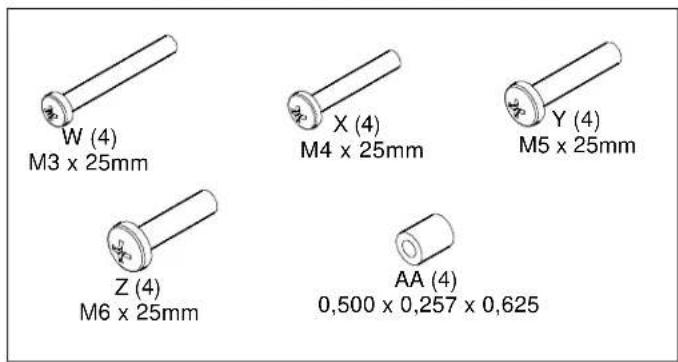

[Kit de matériel universel - Vis longues]

MONTAGE ET INSTALLATION

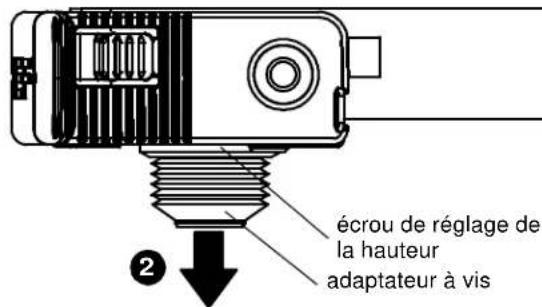

Retrait des adaptateurs à vis des pieds SLBU/SLMU

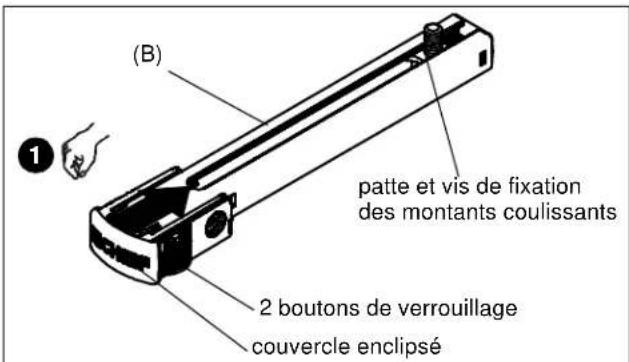

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied SLBU/SLMU (B) en poussant simultanément le couvercle enclipsé vers la patte et la vis de fixation des montants coulissants fournis. (See Figure 1)
2. L'adaptateur à vis et l'écrou de réglage de la hauteur fourni seront relâchés. Mettre de côté pour une utilisation ultérieure. (See Figure 1)
3. Répétez les étapes 1-2 pour chaque pied à utiliser lors de l'installation.

(vue latérale)

Figure 1

Fixation du projecteur au SLBU/SLMU

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés aux pattes d'interface SLBU-SLMU ne dépasse pas 22,68 kg (50 lbs).

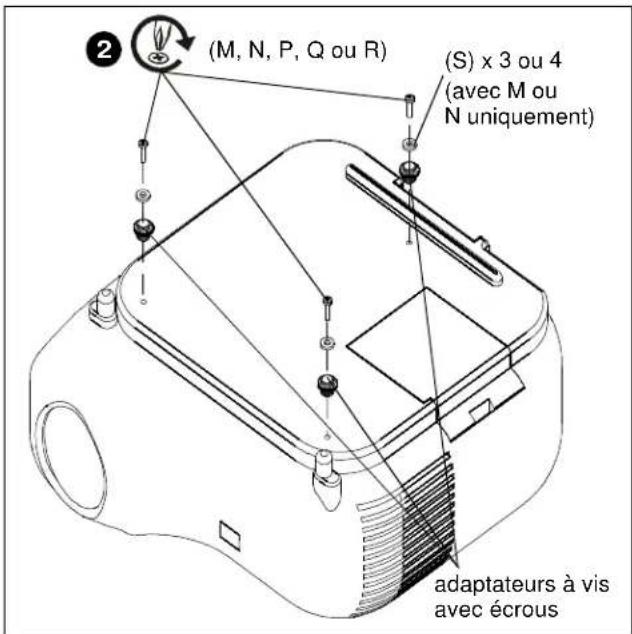

1. Déterminez la taille de vis correcte à insérer dans le projecteur. Testez les vis Phillips (M, N, P, Q et R) fournies jusqu'à ce que l'une d'entre elles rentre dans les trous du projecteur.
2. Insérez les vis dans les rondelles plates M4 (S), les adaptateurs à vis avec les écrous de réglage de la hauteur dans les trous du projecteur. (See Figure 2)

REMARQUE : Utilisez uniquement des rondelles (S) si vous utilisez des vis M ou N pour fixer les adaptateurs à vis au projecteur.

Figure 2

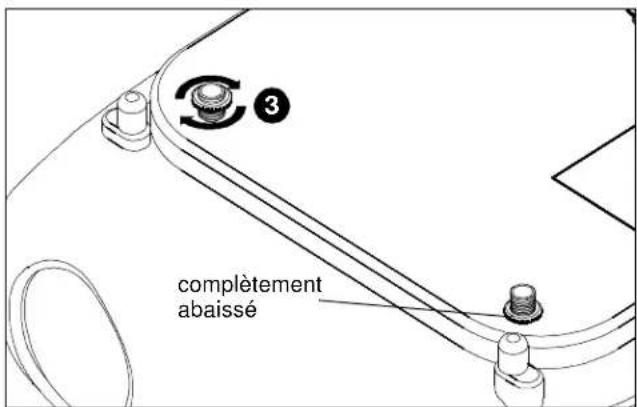

1. Ajustez les écrous de réglage de la hauteur au niveau souhaité. (See Figure 3)

REMARQUE : Les écrous de réglage de la hauteur doivent être ajustés le plus bas possible en faisant en sorte que les pieds passent sous toute surface surélevée du projecteur. Tous les écrous doivent être ajustés au même niveau pour assurer un montage uniforme.

IMPORTANT ! : Le Kit de matériel universel - Vis longues (voir dessin Pièces) en option peut être utilisé en cas d'interférence avec l'une des pièces du projecteur. Une plus grande hauteur est requise pour dégager les surfaces élevées du projecteur.

Figure 3

1. Placez les pieds SLBU/SLMU (B) sur les adaptateurs à vis et les écrous de réglage de la hauteur. (See Figure 4)

REMARQUE : Assurez-vous que les clips de bras de verrouillage sont en position verrouillée.

Figure 4

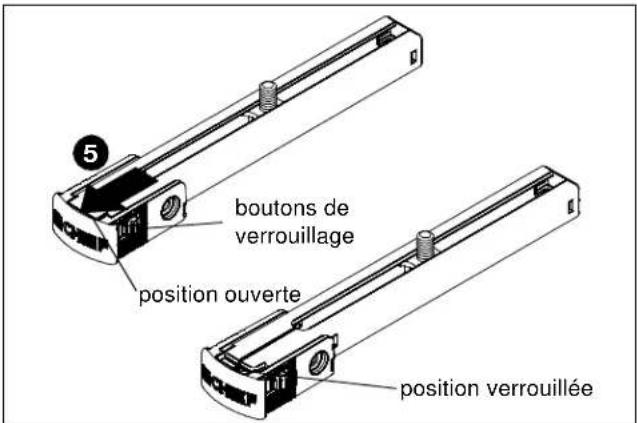

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied du SLBU/SLMU (B) en repoussant simultanément le couvercle enclipsé de la patte de fixation des montants coulissants fournis, jusqu'à ce que le couvercle enclipsé soit en position verrouillée. (See Figure 5)

2. Répétez l'étape 5 pour les autres pieds.

AVERTISSEMENT : Assurez-vous que les pieds sont verrouillés sur les écrous de réglage de la hauteur avec les clips de verrouillage. Si les pieds ne sont pas verrouillés correctement sur les adaptateurs, le projecteur pourrait tomber du support du SLBU/SLMU et causer DES BLESSURES GRAVES ou LA MORT !

Figure 5

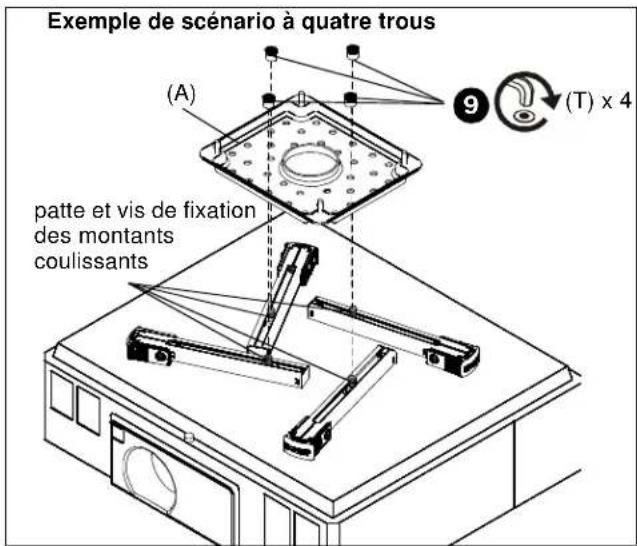

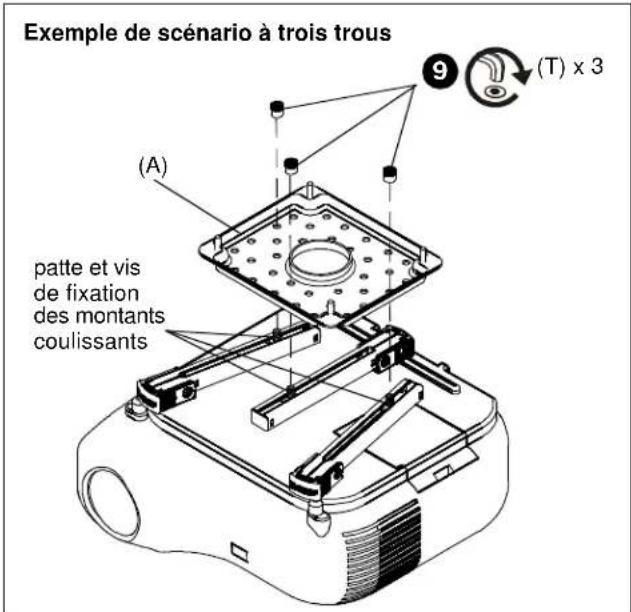

1. Manceuvrez les pieds pour que les pattes et les vis de fixation des montants coulissants se trouvent vers le milieu du projecteur. (See Figure 6) et (See Figure 7)
2. Positionnez les pattes et les vis de fixation des montants coulissants de manière à permettre un montage uniforme de la plaque principale SLBU ou SLMU (A) aux pieds. (See Figure 6) et (See Figure 7)
3. Utilisez une clé hexagonale de 1/4" (U) pour fixer les écrous Allen (T) aux vis sur les montants de fixation coulissants. (See Figure 6) et (See Figure 7)

REMARQUE : Les exemples suivants vous indiquent deux scénarios possibles parmi d'autres en se basant sur les exemples caractéristiques des configurations de trous de fixation. Les points de raccordement spécifiques peuvent varier en fonction de la configuration des trous. Plusieurs scénarios peuvent être utilisés pour chaque configuration de trous spécifique, tant que le poids du projecteur est centré et équilibré après le montage.

Figure 6

Figure 7

Fixation du SLBU/SLMU au RPA ou RPM

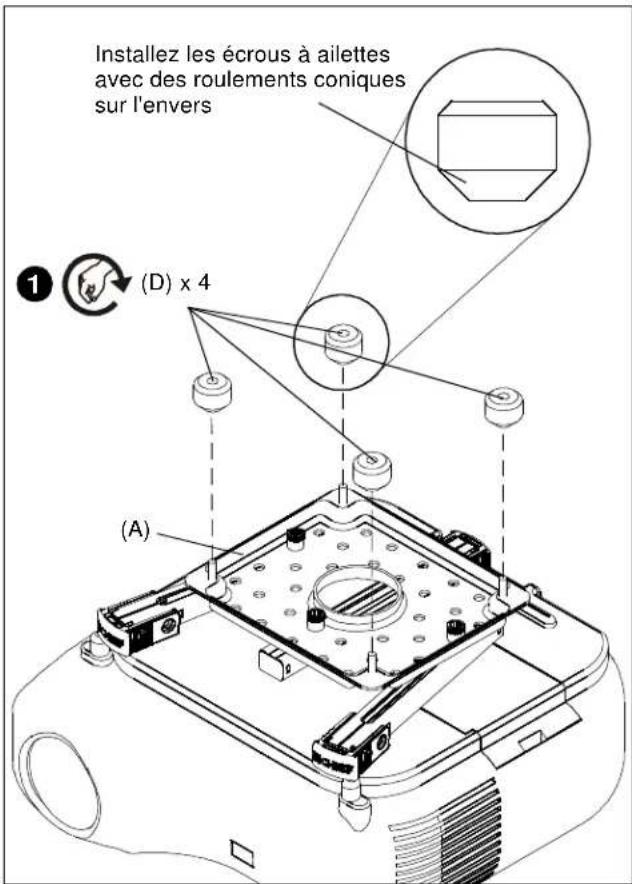

1. Sur le SLBU, installez en partie quatre écrous à ailettes (D) aux vis de la plaque principale du SLBU. Assurez-vous d'installer les écrous à ailettes avec des roulements coniques sur l'envers. (See Figure 8)

REMARQUE : Si vous utilisez des pattes de sécurité en option (C) pour connecter la patte SLBU au montant RPA ou RPM non verrouillé, référez-vous à la section Installation des pattes de sécurité avant d'installer les écrous à ailettes.

Figure 8

1. Fixez le SLBU/SLMU au RPA/RPM. Référez-vous au manuel d'installation du RPA/RPM pour plus de détails.

Installation des vis de sécurité (en option)

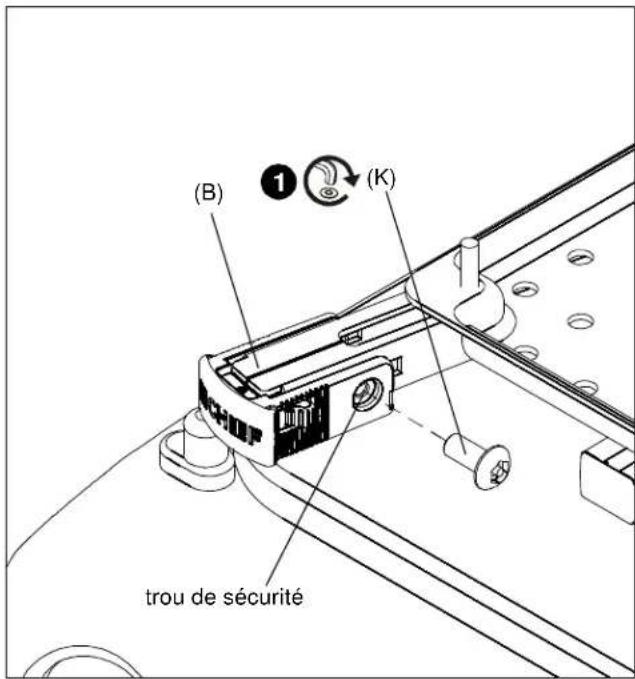

1. Installez les vis de sécurité à tête bouton #8-32 x 3/8" (K) dans les trous de sécurité des pieds du SLBU/SLMU. (See Figure 9)

REMARQUE : Plus de deux vis de sécurité peuvent être installées sur chaque pied. Il est recommandé que les vis soient installées dans les trous difficilement accessibles pour un maximum de sécurité.

REMARQUE : Des attaches de câble (non incluses) peuvent être utilisées à la place des vis de sécurité. Faites passer les attaches de câble par les deux trous situés sur le pied et fixez-les.

Figure 9

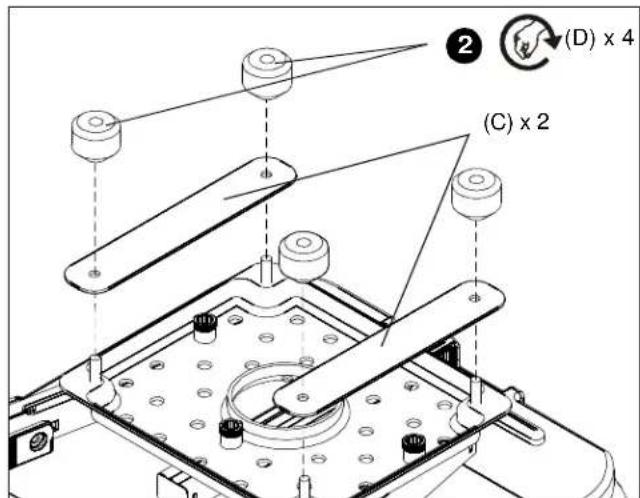

Installation des pattes de sécurité (en option)

REMARQUE : Les pattes de sécurité (C) peuvent uniquement être utilisées en connectant la patte SLBU aux montants RPA ou RPM non verrouillés.

1. Installez les pattes de sécurité (C) sur les vis de la plaque principale du SLBU. (See Figure 10)

2. Installez en partie des écrous à ailettes (D) aux vis de la plaque principale du SLBU. (See Figure 10)
