BEDIENUNGSANLEITUNG NE6223 Renkforce

Best.-Nr. 1416079 Seite 2 - 23

Best.-Nr. 1416079 Page 24 - 45

F Mode d'emploi

Radio DAB+ NE-6223

Best.-Nr. 1416079 Page 46 - 67

Best.-Nr. 1416079 Pagina 68 - 89

Seite

1. Einführung 3
2. Lieferumfang 4
3. Bestimmungsgemäß Verwendung 4
4. Symbolerklarung 5
5. Sicherheitshinweise 5
6. Featurebeschreibung 7
7. Einzelteile und Bedienelemente 8
8. Aufstellung 9
9. Inbetriebnahme 9

a) Einlagen/Wechsel der Batterien 9
b) Netzanschluss 10

1. Bedienung 11

a) Allgemeine Funktionen 11
b) Menübedienung 12
c) Bedienung im DAB-Betrieb 13
d) Bedienung im UKW-Betrieb 15
e) Systemeinstellungen 16
f) Weckfungtion. 18

1. Handhabung 20
   12.Wartung. 21
2. Behebung von Störungen 22
3. Entsorgung 23

a) Produkt 23
b) Entsorgung von gebrauchten Batterien 23

1. Technische Daten 23

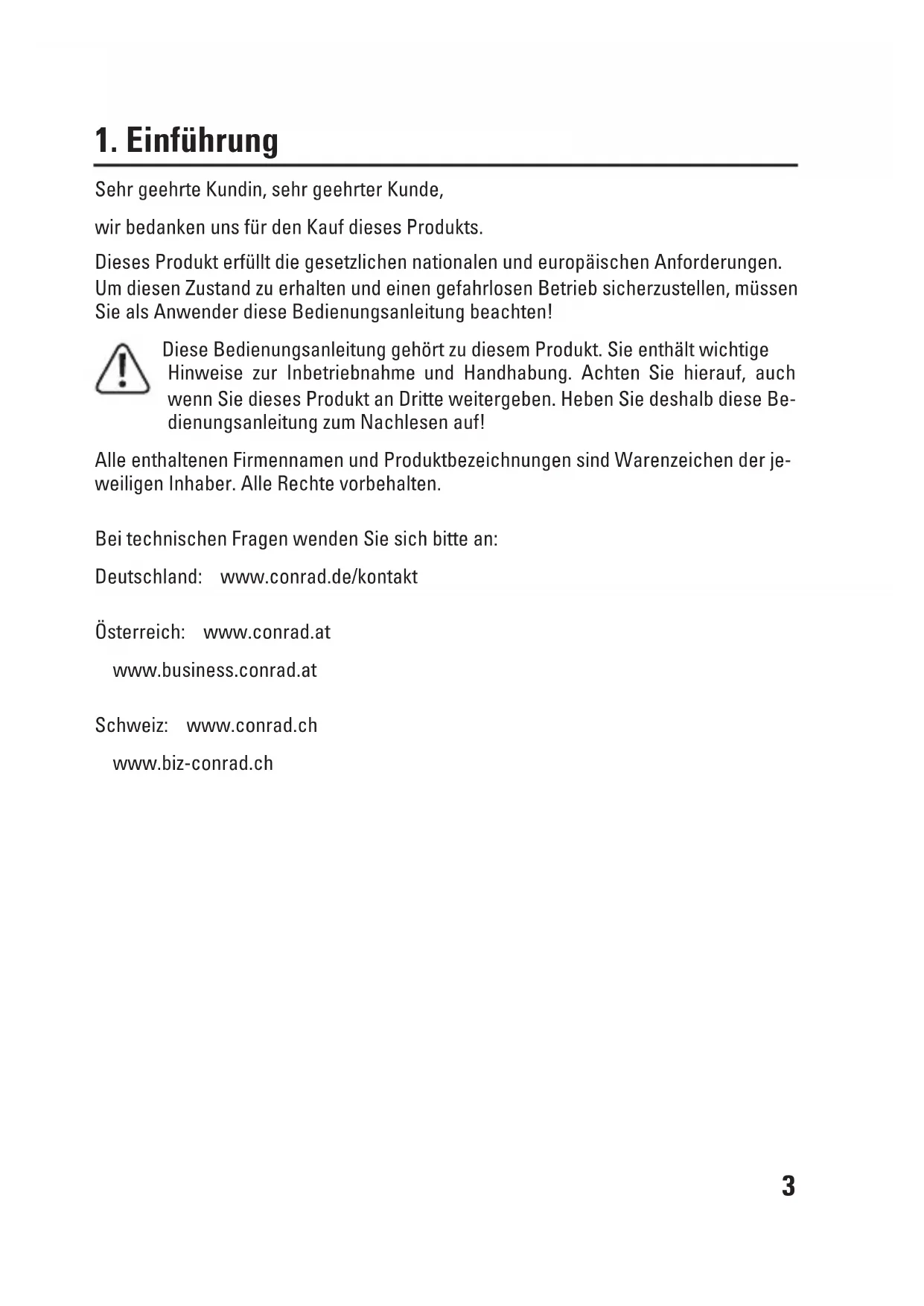

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf diesen Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben. Heben Sie deshalb dieser Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Lieferumfang

DAB+ Radio
Netzteil
Bedienungsanleitung

Aktuelle Bedienungsanleitungen:

1. Öffnen Sie die Internetseite www.conrad.com/downloads in einem Browser oder scannen Sie den rechts abgebildeten QR-Code.
2. Wahlen Sie den Dokumententyp und die Sprache aus und geben Sie dann die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des Suchvorgangs können Sie die gefundenen Dokumente herunterlagen.

3. Bestimmungsgemäß Verwendung

Das DAB+ Radio dient zum Empfang von Radiosenden im privaten Bereich. Es ist nicht für gewerbliche Zwecke geeignet.

Das Gerät darf nur über Batterien oder das beiliegende Netzteil mit Strom versorgt werden. Das Netzteil ist nur für den Anschluss an 100-240 V/50-60 Hz Wechselspannung zugelassen.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.a. ist unbedingt zu vermeiden.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieser Produkte, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!

4. Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb nie.

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden.

Das Symbol mit dem Haus weist den Benutzer darauf auf hin, dass das Gerät ausschließlich in geschlossenen Räumen betrieben werden har.

5. Sicherheitshinweise

haden, die durch Nichtbeachtung dieser Bedienungsanleitung verurs-acht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über-nehmen wir keine Haftung!

ch- oder Personenschäden, die durch unsachgemeße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt die Gewährleistung/Garantie!

Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dieren nicht nur zum Schutz des Gerätes, sondern auch zum Schutz ihrer Gesundheit. Lesen Sie sichitte die folgenden Punkte auf-merksam durch.

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Das Netzteil ist in Schutzklasse II aufgebaut. Als Spanningsquellearf nur eine ordnungsgemäß Netzsteckdose (100-240 V/50-60 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Verwenden Sie zur Stromversorgung nur das mitgelieferte Netzteil oder Batterien.

• Die Netzsteckdose muss sich in der Höhe des Gerätes befinden und leicht zugänglich sein.
• Fassen Sie das Netzteil niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines Lebensgeführlichen elektrischen Schlages!
• Solle das Netzteil Beschädigungen aufweisen, so berühren Sie es nicht. Schalten Sie zuerst die zugehörige Netzsteckdose allpolig ab (z.B. über den zugehörigen Sicherungsautomaten und Fl-Schalter) undziehen Sie danach das Netzteil vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigtem Netzteil.
• Ersetzen Sie nie eine schadhafte Anschlussleitung des Netzteils. Sollte die Anschlussleitung beschädigt sein, ist das Netzteil unbrauchbar und muss entsorgt werden. Eine Reparatur ist nicht zulässig.
• Um das Gerät vollständig vom Netz zu trennen, muss das Netzteil aus der Netzsteckdose gezogen werden.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Glaser, Eimer, Vasan oder Pflanzen auf das Gerät oder in seine unmittelbare Höhe. Flüssigkeiten können ins Gehäuseinnere gelangen und damit die elektrische Sicherheit beeinträchtigen. Außer dem bereits hohste Gefahr eines Brandes oder eines Lebensgefährlichen elektrischen Schlages! Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose allpolig ab (z.B. Sicherungsautomat und Fl-Schalter abschalten) undziehen Sie danach das Netzteil aus der Netzsteckdose. Das Produkt darf danach nicht mehr betriebenen werden, bringen Sie es in eine Fachwerkstatt.
• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt darüber dem Gerät ab.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnlichkeit, starken Erschüttierungen, mechanischen Beanspruchungen, hoher Feuchtigkeit, Nisse, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischen Klima.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöbe, Schläge oder den Fall aus bereits geringer Höhe wird es beschädigt.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es können für Kinder zu einem gefährlichen Spielzeug werden.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Sollen sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

6. Featurebeschreibung

• Empfang von DAB+ (digital) und UKW (analog)
  20 Senderspeicherplätze (10 x UKW und 10 x DAB)
• LCD-Anzeige mit Beleuchtung
• Automatische Einstellung von Uhrzeit und Datum
  Kopfhorer-Anschluss
  Teleskopantenne
• Betrieb über Netzteil oder Batterien möglich

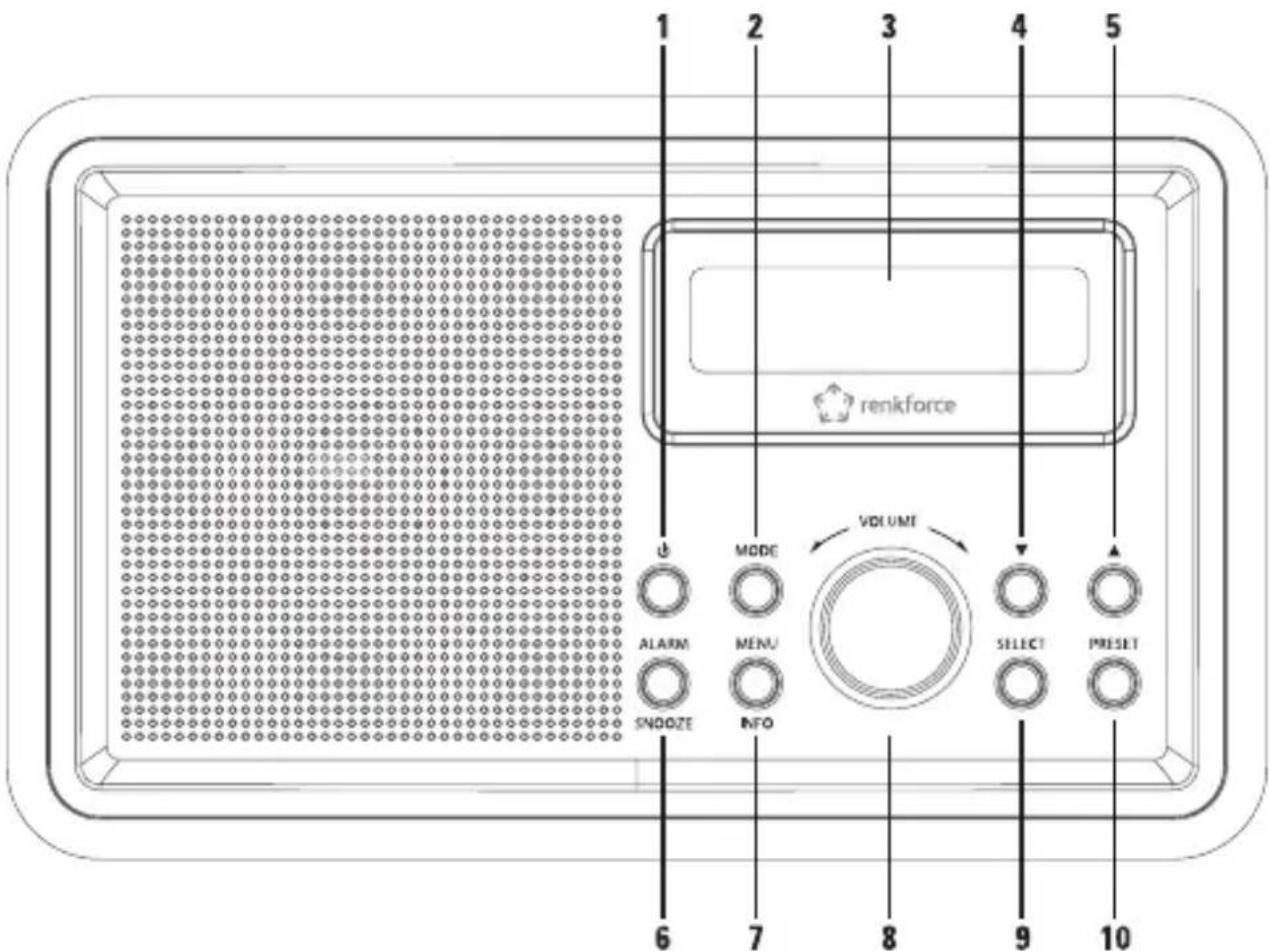

7. Einzelteile und Bedienelemente

(1) Taste
(6) Taste ALARM/SNOOZE
(2) Taste MODE (7) Taste MENU/INFO
(3) Display (8) Regler VOLUME
(4) Taste 9) Taste SELECT
(5) Taste▲10) Taste PRESET

8. Aufstellung

Decken Sie das Gerät niemals ab. Achten Sie bei der Aufstellung auf ausreichende Belüftung. Halten Sie einen ausreichenden Abstand zu anderen Geräten und zu Wänden ein.

Stellen Sie sicher, dass bei der Aufstellung des Produktes die Anschlussleitung des Netzeils nicht gequetscht oder durch scharfe Kanten beschädigt wird.

Achten Sie auf einen sicheren Stand und auf einen stabilen Untergrund, da durch ein Herunterfallen des Gerätes Personen verletzt werden konnten.

Beachten Sie, dass die Gerätefüge u.U. farbige Abdrücke auf bestimmen Möbeloberflächen hinterlassen konnten. Verwenden Sie einen Schutz zwischen ihren Möbeln und dem Gerät.

• Stellen Sie das Gerät auf einer ebenen und stabilen Oberfläche auf.
• Ziehen Sie die Teleskopantenne vollständig aus und richten Sie sie vertikal aus.
• Falls der Empfang nach dem Anschluss und der Inbetriebnahme nicht befriedigend ist, verändern Sie die Ausrichtung der Teleskopantenne oder den Aufstellort des Gerätes, um den bestmöglichen Empfang zu erreichen.

9. Inbetriebnahme

a) Einlagen/Wechsel der Batterien

Für den Netzunabhängigen Betrieb kann das Gerät mit vier Batterien vom Typ 1,5 V-Mignon (AA) betrieben werden.

Batterien gehören nicht in Kinderhände.

Jahren Sie Batterien außerhalb der Reichweite von Kindern auf. Ansonstensbesteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

Entfernen Sie die Batterien aus dem Batteriefach, wenn Sie das Gerät längerere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verzügtungen verursachen. Benutzen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.

Alle Batterien sollen zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.

Batterien)dürfen nicht kurzgeschlossen,zerlegt oder ins Feuer geworfen werden. Es besteht Explosionsgefahr!

Setzen Sie Batterien keinen extremen Bedingungen aus. Legen Sie sie nicht auf Heizkörpern ab und setzen Sie sie nicht direkter Sonnenstrahlung aus.

Herkömmliche nicht wiederaufladbare Batterien)dürfen nicht aufgeladen werden, Explosionsgefahr! Laden Sie ausschließlich davon vorgesehene Akkus und benutzen Sie geeignete Ladegeräte.

Achten Sie beim Einlagen der Batterien auf die richtige Polung (Plus/+ und Minus/- beachten).

Entfernen Sie entladene Batterien baldmöglichst aus dem Gerät, um ein Auslaufen zu vermeiden. Verwenden Sie immer nur Batterien vom gleichen Typ und mit dem gleichen Ladezustand. Verwenden Sie nur auslaufgeschützte Batterien.

• Offnen Sie das Batteriefach auf der Geräterückseite.
• Legen Sie vier neue Batterien vom Typ 1,5 V-Mignon (AA) polungsrichtig in das Batteriefach ein. Die korrekte Polung ist im Batteriefach angegeben.
• Verschließen Sie das Batteriefach wieder.
• Wenn das Gerät nicht mehr Funktioniert oder der Displaykontrast schlechter wird, sind die Batterien entladen und müssen gewechselt werden.

b) Netzanschluss

Zur Netz-Stromversorgungarf nur das beiliegende Netzteil verwendet werden.

Wenn das Gerät langere Zeit nicht benutz wird (z.B. vor Antritt einer längeren Reise),ziehen Sie das Netzeil aus der Netzsteckdose und entfernen Sie die Batterien.

Die Netzsteckdose, and die das Netzteil angeschlossen wird, muss sich in der Höhe des Gerätes befinden und leicht zugänglich sein, damit das Gerät im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden kann.

Stellen Sie sicher, dass die Spannungsangabe auf dem Netzteil mit der Netzspannung Ihres Stromversorgers übereinstimmt. Versuchen Sie nie, das Netzteil an einer anderen Spannung zu betreiben.

Seien Sie vorsichtig beim Umgang mit Netzeiten und Netzanschlüssen. Netzspannung kann lebensgefährliche elektrische Schläge verursichen.

Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallgefahren zu vermeiden.

• Verbinden Sie den Niedervoltstecker des Netzteils mit dem Netzteilanschluss DC 6V auf der Geräterückseite.
• Stecken Sie das Netzteil in eine Netzsteckdose
• Bei der erstmaligen Inbetriebnahme entscheidt die Meldung „Time is not set" im Display (3).

Beim Empfang von DAB-Sendern besteht sich die Uhrzeit automatisch. Ist nur ein UKW-Empfang möglich kann die Uhrzeit auch manuell eingestellt werden (siehe „Systemeinstellungen/Zeit- und Datumseinstellung").

10. Bedienung

a) Allgemeine Funktionen

Einschalten

• Drücken Sie die Taste (1), um das Gerät einzuschalten.
• Nach dem erstmaligen Einschalten führt das Gerät automatisch einen Sendersuchlauf im DAB-Empfangsbereich durch. Wahrend des Suchlaufs zeigt die Displayinformation den Fortschrift an sowie die Anzahl der gefundenen Stationen.
• Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumericer Reihenfolge wiedergegeben.

Falls keine Sender gefunden wurden, konnte kein Signal empfangen werden. Verändern Sie dann den Standort des Gerätes bzw. die Ausrichtung der Teleskopantenne und führen Sie den Sendersuchlauf erneut durch.

Einstellung der Lautstärke

• Drehen Sie den Regler VOLUME (8), um die Lautstärke einzustellen.

Drehung im Uhrzeigersinn Lautstärke wird erhöht

Drehung gegen den Uhrzeigersinn Lautstärke wird verringgert

Auswahlder Betriebsart DAB/UKW

• Drücken Sie die Taste MODE (2), um zwischen DAB- und UKW-Betrieb zu wechseln.

Ausschalten

• Drücken Sie die Taste (1), um das Gerät wieder auszuschalten.

Trotz ausgeschaltetem Zustand ist das Gerät bei Versorgung über das Netzteil mit dem Stromversorgungsnetz verbunden.

Anschluss eines Kopfhörers

• Stecken Sie bei Bedarf den Anschluss-Stecker Ihres Kopfhörers in die Kopfhörerbuchse an der Geräterückseite.
• Sobald ein Kopfhörer angeschlossen ist, erfolgt die Wiedergabe über den Kopfhörer und der eingebaute Lautsprecher wird abgeschaltet.

b) Menübedienung

• Drücken und halten Sie die Taste MENU/INFO (7), bis das Display (3) zur Menüanzeige umschaltet.
• Drücken Sie die Taste (4) bzw. (5), um im Menu zu navigieren.
• Drücken Sie die Taste SELECT (9), um einen Menüpunkt auszuwahlen.
• Drücken Sie die Taste MENU/INFO (7), um im Menu eine Ebene zurück zu springen.

Menüstruktur

c) Bedienung im DAB-Betrieb

Suchlauf

• Der automatische Suchlauf „Full scan" durchsucht alle DAB-Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.
  Wahlen Sie im DAB-Menu den Punkt „Full scan" und drücken Sie die Taste SELECT (9).
• Der Suchlauf startet und im Display (3) erscheint der Fortschrittsbalken und die Anzahl der gefundenen Sender.
• Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumericer Reihenfolge wiedergegeben.

Wenn keine Sender gefunden werden, prufen Sie die Ausrichtung der Teleskopantenne und ändern ggf. den Aufstellort des Gerätes.

Überprüfen Sie, ob in Ihr dem Gebiet DAB-Sender ausgestraht werden.

Senderwahl

• Drücken Sie die Taste (4) bzw. (5), bis der gewünschte Sender im Display (3) erscheint.
  Bestätigen Sie die Auswahl mit der Taste SELECT (9).

Senderspeicherung

Das Gerät kann bis zu 10 DAB-Sender speichern.

• Stellen Sie den zu speichernden DAB-Sender, wie oben beschrieben ein.
• Drücken und halten Sie die Taste PRESET (10), bis im Display (3) „Preset Store" und die Nummer des Senderspeichers erscheint.

→ Bei leeren Senderspeichern wird „Empty" angezeigt, ist der Senderspeicher schon belegt, erscheint der Name des Dort gespeicherten Senders.
- Wahlen Sie mit der Taste (4) bzw. (5) den gewünschten Speicherplatz aus und bestätigen Sie die Auswahl mit der Taste SELECT (9).

Anwahl der gespeicherten Sender

• Drücken Sie die Taste PRESET (10) kurz und wahren Sie mit der Taste (4) bzw.▲(5) den gewündsten Sender.
  Bestätigen Sie die Auswahl mit der Taste SELECT (9).

Wenn auf der gewählten Stationstaste kein Sender gespeichert ist, erscheid im Display (3) „Preset empty".

Löschen von gespeicherten Sendern

• Um einen gespeicherten Sender zu löschen, speichern Sie einfach einen anderen Sender auf dessen Speicherplatz ab.

Manuelle Sendersuche

• Wahlen Sie im DAB-Menu den Punkt „Manual tune" und drücken Sie die Tas SELECT (9).
• Wahlen Sie mit der Taste (4) bzw. (5) das zu durchsachende Label (5A bis 13F) und dessen Frequenz und bestätigen Sie die Auswahl mit der Taste SELECT (9).
• Es entscheidt die Signalstärkeanzeige und wenn ein Ensemble gefunden wird, entscheidt der zugehörige Name im Display (3).
• Drücken Sie die Taste SELECT (9), um das Ensemble der Senderliste hinzuzufugen.

Abruf von Informationen

• Drücken Sie die Taste MENU/INFO (7) um verschiedene Informationen abzurufen.
• Es werden folgende Informationen dargestellt:

Informationen zu Titel/Interpret etc. > Signalstärke > Programmtyp > Ensemble-Name > Frequenz > Signaflehlerrate > Datenbitrate > Info zur Stromversorgung > Zeit > Datum

Löschen inaktiver Stationen

Nicht mehr sendende Stationen können aus der Stationsliste gelöscht werden.

• Wahlen Sie im DAB-Menu den Punkt „Prune" und drücken Sie die Taste SELECT (9).
• Wahlen Sie „Yes" und drücken Sie die Taste SELECT (9) erneut.
• Alle Sender die nicht empfangen werden können, werden aus der Senderliste geleist.

d) Bedienung im UKW-Betrieb

Manuelle Sendersuche

• Drücken Sie die Taste (4) bzw. (5) kurz, um die Empfangsfrequency schrittweise zuändern.
  Jeder Tastendruck verändert die Empfangsfrequency in 50kHz -Sritten.

Automatischer Sendersuchlauf

• Drücken Sie die Taste (4) bzw. (5) und halten Sie sie gedrückt, bis der Sendersuchlauf (Scanning...) startet.
• Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben.

Für die Einstellung schwächerer Sender benutzen Sieitte die manuelle Senderwahl.

Sie können im Menu „Scan setting" einstellen, ob die automatische Sonderwahl nur starke Sender findet ("Strong stations only") oder nach allen Sendern suchen ("All stations"). In der Einstellung "All stations" kann es in bestimmten Sendegebieten vorkommen, dass der Sendersuchlauf nach jedem Frequenzschritt anhalt. Stellen Sie in dieser Fall die Suchlauf-Einstellung auf "Strong stations only" ein.

Senderspeicherung

Das Gerät kann bis zu 10 UKW-Sender speichern.
- Die Senderspeicherung, die Anzahl der gespeicherten Sender und das Löschen gespeicherter Sender erfolgt wie beim DAB-Betrieb beschreiben.

Mono-Stereo-Umschaltung

Sie können wahlen, ob Sie UKW-Radiosender in stereo oder in mono empfangen möchten. Bei schwachen Sendern empfeihlt sich der Mono-Empfang, da diese Empfangsart rauscharmer ist.

• Wahlen Sie im FM-Menu den Punkt „Audio setting" und drücken Sie die Tast SELECT (9).
  Wahlen Sie „Stereo allowed", um Sender in stereo zu empfangen.
  Wahlen Sie „Forced mono", um Sender im Monobetrieb zu empfangen.
  Bestätigen Sie die Auswahl mit der Taste SELECT (9).

Abrf von Informationen

• Drücken Sie die Taste MENU/INFO (7), um verschiedene Informationen abzurufen.
• Es werden z.B. folgende Informationen dargestellt:

Radiotext > Programmtyp PTY > Frequenz > Mono, Stereo > Info zur Stromversorgung > Zeit > Datum

e) Systemeinstellungen

• Wahlen Sie im DAB- oder im FM-Menu den Punkt „System" und drücken Sie die Taste SELECT (9).

Zeit- und Datumseinstellung

Wahlen Sie „Time" und drucken Sie die Taste SELECT (9).
Wahlen Sie „Set Time/Date" und drücken Sie die Taste SELECT (9).
- Stellen Sie die Uhrzeit und das Datum mit den Taster (4) bzw. (5) ein. Drücken Sie zur Bestätigung jederinzstellenden Punktes die Taste SELECT (9).

Datumssformat

• Wahlen Sie im Menu TIME den Punkt „Set date format" aus und drücken Sie die Taste SELECT (9).
• Wahlen Sie die gewünschte Option und bestätigten Sie sie mit der Taste SELECT (9).

DD-MM-YYYY Datumformat Tag/Monat/Jahr

MM-DD-YYYY Datumsformat Monat/Tag/Jahr

Zeitformat

• Wahlen Sie im Menu TIME den Punkt „Set 12/24 hour" aus und drücken Sie die Taste SELECT (9).
• Wahlen Sie die gewünschte Option und bestätigten Sie sie mit der Taste SELECT (9).

12 12h-Format

24 24h-Format

Automatischer Zeitabgleich

• Wahlen Sie im Menu TIME den Punkt „Auto update" aus und drücken Sie die Taste SELECT (9).
• Wahlen Sie die gewünschte Option und bestätigen Sie sie mit der Taste SELECT (9).

"Update from any" automatischer Zeitabgleich von DAB oder UKW

"Update from DAB" automatischer Zeitabgleich nur von DAB

"Update from FM" automatischer Zeitabgleich nur von UKW

"No update"Keine automatischer Zeitabgleich

Anzeige der Software-Version

• Wahlen Sie im System-Menu den Punkt „SW version" und drücken Sie die Taste SELECT (9).
• Im Display (3) wird die Software-Version angezeigt.

Reset auf Werkseinstellungen

• Wahlen Sie im System-Menu den Punkt „Factory Reset" und drücken Sie die Taste SELECT (9).
• Wahlen Sie „Yes" und drücken Sie die Taste SELECT (9).
• Der eingebaute Mikroprozessor wird zurückgesetzt und das Gerät schaltet sich aus.

Alle Einstellungen werden bei dieser Prozedur gelöscht.

Displaybeleuchtung

• Wahlen Sie im System-Menu den Punkt „Backlight" und drücken Sie die Taste SELECT (9).
• Wahlen Sie die gewünschte Helligkeit der Displaybeleuchtung aus und bestätigten Sie die Einstellung mit der Taste SELECT (9).

High helle Beleuchtung

Medium mittlere Helligkeit

Low geringe Helligkeit

Sleep Timer

Der Sleep Timer schaltet das Gerät nach einer einstellbaren Zeit automatisch ab.

• Wahlen Sie im System-Menu den Punkt „Sleep" und drücken Sie die Taste SELECT (9).
• Stellen Sie die gewünschte Sleep-Zeit mit den Tasten (4) bzw. ein und drucken Sie die Taste SELECT (9).
• Das Gerät schaltet nach Ablauf der eingestellen Zeit automatisch ab. Wenn Sie den Punkt „Sleep off" wahren, ist der Sleep Timer deaktiviert.

Folgende Sleep-Zeiten sind wahlbar: Sleep off/10/20/30/60/70/80/90 Minuten

f) Weckfungtion

Das Gerät verfügt über 2 Weckzeiten und eine Schlummerfungtion.

Die Weckfunktion ist nur aktiv, wenn das Gerät mit dem Netzteil versorgt wird.

Weckzeiteinstellung

• Drücken Sie die Taste ALARM/SN00ZE (6) so oft, bis die einzustellende Weckzeit (Alarm1 oder 2) angezeigt wird.
• Drücken Sie die Taste SELECT (9) und stellen Sie die gewünschten Parameter mit den Tasten 4 bzw. (n) nacheinander ein.
• Drücken Sie zur Bestätigung eines Parameters die Taste SELECT (9).

On time Weckzeit

Duration Weckdauer

Source Wecken mit Weckton/DAB-Radio/UKW-Radio

Daily/Once/Weekends/Weekdays tätig/ebinig/nur am Wochende/nur wochentags

Balkenanzeige Einstellung der Wecktonlautstärke

Alarm On/Off Weckfunktion ein/aus

• Ein aktivierter Alarm wird bei ausgeschalteten Gerät als Symbol im Display (3) angezeigt.
• Zur eingesstellen Weckzeit ertont der Weckton mit ansteigender Wecktonlautstärke.

Aktivierung/Deaktivierung der Weckfunktion

• Drücken Sie die Taste ALARM/SNOOZE (6) bei ausgeschalteten Gerät so oft, bis die gewünschte Weckfunktion aktiviert bzw. deaktiviert ist.
• Folgende Weckoptionen stehen zur Verfügung:

Alarm 1: Off Alarm 1: On Alarm 1: Off Alarm 1: On

Alarm 2: Off Alarm 2: Off Alarm 2: On Alarm 2: On

• Wahlen Sie die gewünschte Option aus und bestätigten Sie die Einstellung mit der Taste SELECT (9).

Schlummerfunktion

• Wenn der Weckton ertont konnen Sieihn durch Drucken der Taste ALARM/SN00ZE (6) fur eine einstellbare Zeit stumm schalten.
  Die Schlummerzeit hangt davon ab, wie oft Sie die Taste ALARM/SNOOZE (6) betäti- gen.
• Es stehen folgende Schlummerzeiten zur Verfügung: 5/10/15 oder 30 Minuten.
• Nach Ablauf der eingestellen Schlummerzeit eront der Weckton erneut.

Die einstellbare Schlummerzeit hangt zusammen von der Einstellung der Weckdauer im Systemmenü ab. Die Schlummerzeit kann nicht länger als die Weckdauer eingestellt werden.

11. Handhabung

• Stecken Sie das Netzteil niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das damit entstehende Kondenswasser kann unter Umständen das Gerät zerstoren. Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommt. Warten Sie bis das Kondenswasser verdunst ist.
• Netzeile)durfen Nie mit nassen Handen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose,ziehen Sie sie immer nur an den darauf vorgesehenen Grillflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung das Netzteil aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.
• Musik sollte vor allem bei Kopfhörerbetrieb nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

12. Wartung

Überprüfen Sie regelmäßige die technische Sicherheit des DAB+ Radios z.B. auf Beschäftigung des Netzteils und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzteil aus der Steckdoseziehen und Batterien entfern!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

das Gerät oder das Netzteil sichtbare Beschädigungen aufweist
das Gerät nicht mehr arbeitet
- nach längerer Lagerung unter umgūnstigen Verhältnissen, oder
- nach schweren Transportbeanspruchungen

Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen konnen spanningsfuhrende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spanningsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spanningsquellen getrennt wurde.

Eine Reparaturarf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlagigen Vorschriften vertraut ist.

Reinigung

Außerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Gehäuseoberflächen beschädigt werden können.

13. Behebung von Störungen

Mit dem DAB+ Radio haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommt. Deshalb möchten wir Ohnen hier beschreiben, wie Sie mögliche Störungen beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Keine Funktion, nachdem das Gerä eingeschaltet wurde:

• Das Netzteil steckt nicht richtig in der Steckdose oder der Niedervoltstecker ist nicht korrekt mit dem Netzteilanschluss DC 6V verbunden.
  Die Netzsteckdose wird nicht mit Strom versorgt.
• Es sind bei Batteriebetrieb keine Batterien eingelegt oder die Batterien sind entla den.

Beider Wiedergabeistkein Ton hörbar:

Die Lautstärke ist zu niedrig eingestellt.
- Der eingebaute Laufsprecher ist abgeschaltet, da ein Kopfhörer angeschlossen ist.
- Der Radioempfang ist zu schwach.

Es sind Störsignale hörbar, die Bedienung ist gestört oder das Display zeigt keine klare Anzeige:

• Das Gerät wird durch andere Geräte mit hoher Stöausstrahlung (z.B. ein Mobiltelefon) gestört.
• Der eingebaute Mikroprozessor muss zurückgesetzt werden. Schalten Sie das Gerät aus und wieder ein oder setzen Sie es auf die Werkseinstellungen zurück.

Der Radioempfang ist gestört oder nicht möglich:

• Ziehen Sie die Teleskopantenne auf die volle Länge aus und probieren Sie verschiedene Ausrichtungen aus.
• Stellen Sie das Gerät an einem anderen Ort auf.
• Überprüfen Sie, ob in Ihr dem Gebiet DAB-Rundfunk zur Verfügung stehen.

14. Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnahmen Sie die elev. eingelegten Batterien aus dem Gerät und entsorgen Sie diese getrennt vom Produkt.

b) Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpflichtet; eine Entsorgung über den Hausmull ist untersagt.

Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekenn-zeichnet, das auf das Verbot der Entsorgung über den Hausmull hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ohre verbrauchten Batterien konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde oder überall Dort abgeben, wo Batterien verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz

15. Technische Daten

Betriebsspannung. 100-240 V/50-60 Hz (Netzteil) / 6 V/DC (Radio)

Leistungsaufnahme 1 W (Standby) / 6 W (max.)

Batterien .4x1,5V-Mignonzelle (AA)

Batterielebensdauer...ca. 16 h (je nach Lautstärke)

Ausgangsleistung 2 W RMS

Empfangsfrequenzen. 87,5-108 MHz (UKW) / 174-240 MHz (DAB)

Abmessungen 190 x 125 x 118 mm

Gewicht. ca. 725 g

Table of Contents

Page

Suisse: www.conrad.ch

www.biz-conrad.ch

1. Technische gegevens 89

1. Inleiding

Geachte klant,

Radio-ontvangst gestoord of nicht möglichk:

15. Technische gegevens

Bedrijffsspanning 100-240 V/50-60 Hz (netadapter) / 6 V/DC (radio)

Vermogensopname 1 W (stand-by) / 6 W (max.)

Batterijen .4x1,5V mignoncel (AA)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
