BEDIENUNGSANLEITUNG TVVR60011 ABUS

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English

Beachten Sie die Ausführungen in der separaten Kurzanleitung sowie die Hinweise auf CD bzw. in der begleitenden Dokumentation zum Thema „Steuerung per Webinterface“ und „Software“. Diese finden Sie im Internet unter www.abus.com

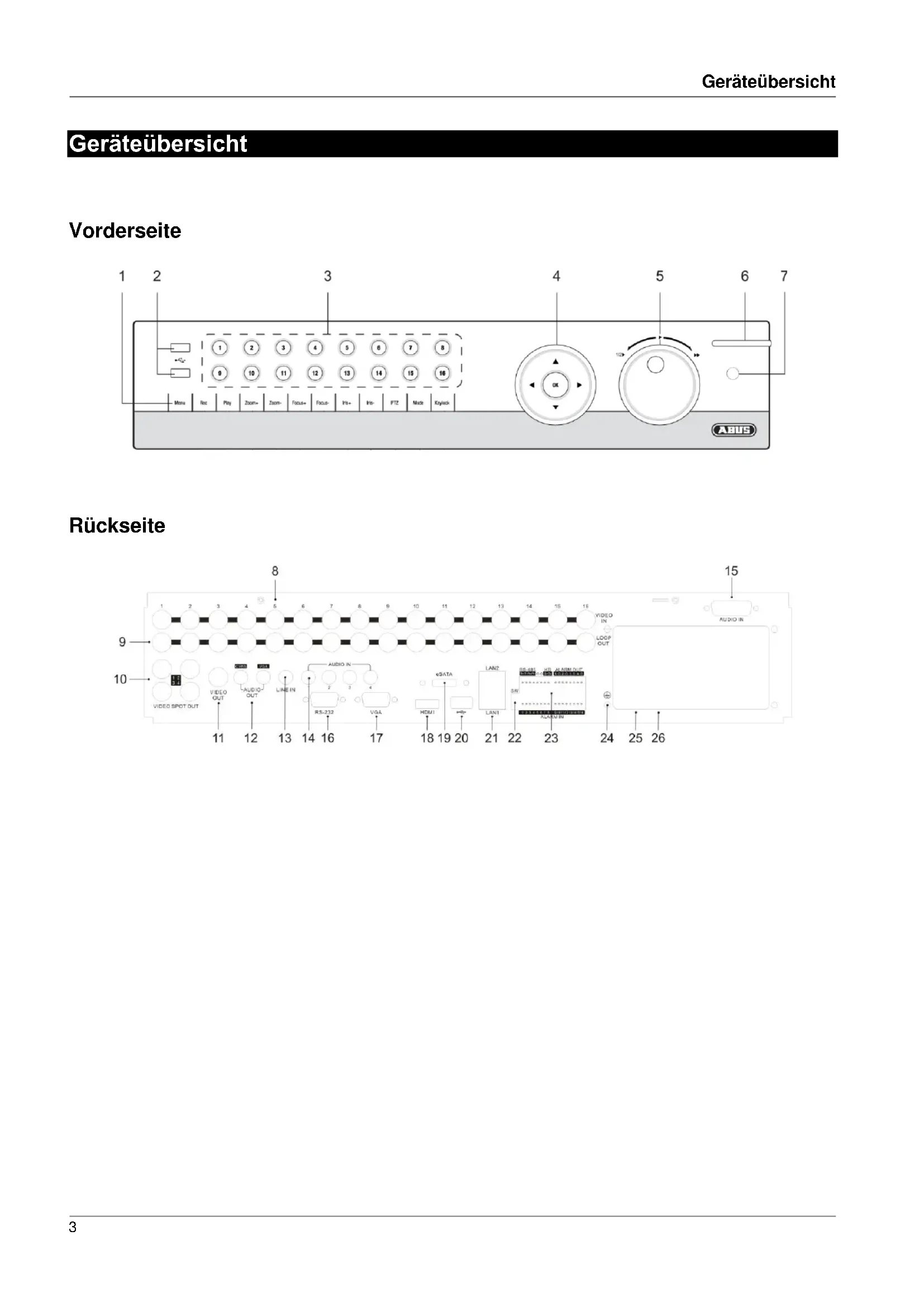

Geräteübersicht

Vorderseite

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Menu Rec Play Zoom+ Zoom- Focus+ Focus- In+ In- PTZ Make Keylock OK 13 6 7 ABUS

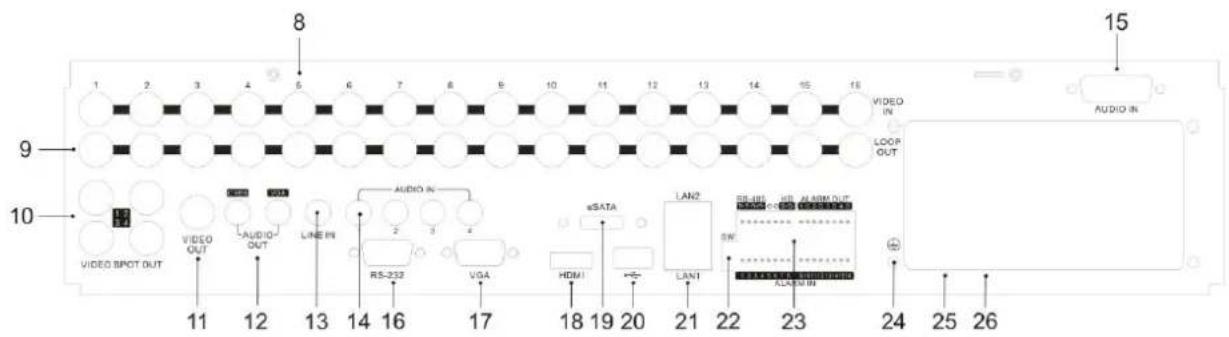

Rückseite

8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 VIDEO IN LOOP OUT 9 10 VIDEO SPOT OUT VIDEO OUT AUDIO OUT LINE IN AUDIO IN RS-232 VGA eSATA HDMI LAN2 RS-UIR HLA BIM OUT SW LAN1 ALUM IN 11 12 13 14 16 17 18 19 20 21 22 23 24 25 26 AUDIO IN

Systembedienung

Allgemeines

Sie können das Gerät folgendermaßen steuern:

• Bedienelemente an der Gerätefront
• Fernbedienung
• USB-Maus

Bedienelemente am Gerät

Hinweis

Beachten Sie die Übersicht auf S. 1.

No	BezeichnungFunktion
1	Rekorder-Bedientasten:MENU:Hauptmenü aufrufenTastenton ein-/ausschalten (5 s drücken)REC:Menü für die manuelle Aufzeichnung aufrufenPLAY:Wiedergabe-Menü öffnenZOOM+:Bildausschnitt im PTZ-Modus vergrößernZOOM-:Bildausschnitt im PTZ-Modus verkleinernVideoausgang im Live-Modus umschalten:Monitor – Spot Monitor oder Video Out – Video Spot Out (Zoom- drücken, danach die OK Taste)FOCUS+:Fokuseinstellung im PTZ-ModusFOCUS-:Fokuseinstellung im PTZ-ModusIRIS+:Öffnen der IrisIRIS-:Schließen der Iris im PTZ-ModusPTZ:Aktivierung der PTZ-SteuerungMODEBildschirmansichten wechselnKEYLOCKSteuertasten sperren
2	USB-Anschlüsse:für externe USB 2.0-Geräte (z.B. Maus, externe Festplatte oder DVR Brenner)

No	BezeichnungFunktion
3	Kamera-Auswahltasten 1, 2, 3, ...:Anzeige des Kamerastatus:Weiß leuchtend: Kamera ist angeschlossen.Blau leuchtend: Angeschlossene Kamera zeichnet aufNicht beleuchtet: Keine Kamera angeschlossenin der Live-Darstellung:Kamera auswählen und in Vollbildansicht darstellen
4	Navigationskreuz:bei der Wiedergabe:▲, ▼ Geschwindigkeit einstellen◀, ▶ Voriger/nächster Tagin der Live-Darstellung:Kanalwahlin Menüs:NavigierenOK-Taste5 Sekunden gedrückt halten, um das Gerät ein- bzw. auszuschaltenAuswahl bestätigen, ‘Checkbox’ aktivieren/deaktivierenBei der Wiedergabe:PLAY/PAUSELangsame/schnelle Wiedergabe:Normale Wiedergabegeschwindigkeit
5	Jog-Shuttle:bei der Wiedergabe:Außenring (Shuttle Ring) für langsame oder schnelle WiedergabeInnenring um einzelne Frames wiederzugeben in Menüs:Innenring bewegt Cursor nach oben/untenAußenring bewegt Cursor nach links/rechts in der Live-Darstellung:Kanalwahl
6	DVR Status LED:Anzeige des Gerätestatus:Leuchtet dauerhaft weiß: Systemstatus OKBlinkt weiß: Systemstatus OK, Aufzeichnungs-einstellungen hinterlegt, Überwachungsmodus aktivLeuchtet dauerhaft blau: Mindestens eine Ka-mera zeichnet aktuell aufLeuchtet dauerhaft rot: Systemwartung not-wendig
7	IR-Empfänger:für die Fernbedienung

Anschlüsse an der Rückseite

i

Hinweis

Beachten Sie die Übersicht auf S. 3.

No	BezeichnungFunktion
8	Video IN: BNC Video-Eingänge für analoge Kameras (1-8 bzw. 1-16)
9	Video LOOP OUT: Durchgeschliffene Video-Ausgänge
10	VIDEO SPOT OUT:Video Spot-Ausgänge, konfigurierbar über das Rekordermenü
11	VIDEO OUT:BNC Video-Ausgang zum Anschluss eines Monitors
12	AUDIO OUT:Audio-Ausgänge (Cinch)
13	LINE IN:Audio-Eingang (Line, Cinch)
14	AUDIO IN (RCA):Audio-Eingänge 1-4
15	AUDIO IN (DB26):TVVR60011: Audio-Eingänge 5-8TVVR60021: Audio-Eingänge 5-16
16	RS-232 Anschluss:Serial Anschluss – nicht funktionsfähig
17	VGA Anschluss:VGA Monitor-Anschluss
18	HDMI Anschluss:HDMI Monitor-Anschluss
19	eSATA Anschluss:Anschluss für eine externe Festplatte
20	USB Anschluss:Zusätzlicher USB-Anschluss
21	LAN1 & LAN2:2 x RJ45 Anschlüsse (Zur Netzwerkverbindung)
22	DIP Schalter:DIP Schalter für Abschlusswiderstand RS-485 Verbindung
23	RS-485, ALARM IN, ALARM OUT:RS-485 Anschluss für PTZ Kameras, Max. 16 Alarmeingänge, Max. 4 Relaisausgänge
24	Masse (GND):Masseanschluss
25	Stromversorgung:Anschluss für Kaltgerätekabel, 100-240 VAC, 50-60Hz

26

Power ON/OFF:

Ein- und Ausschalter des Gerätes

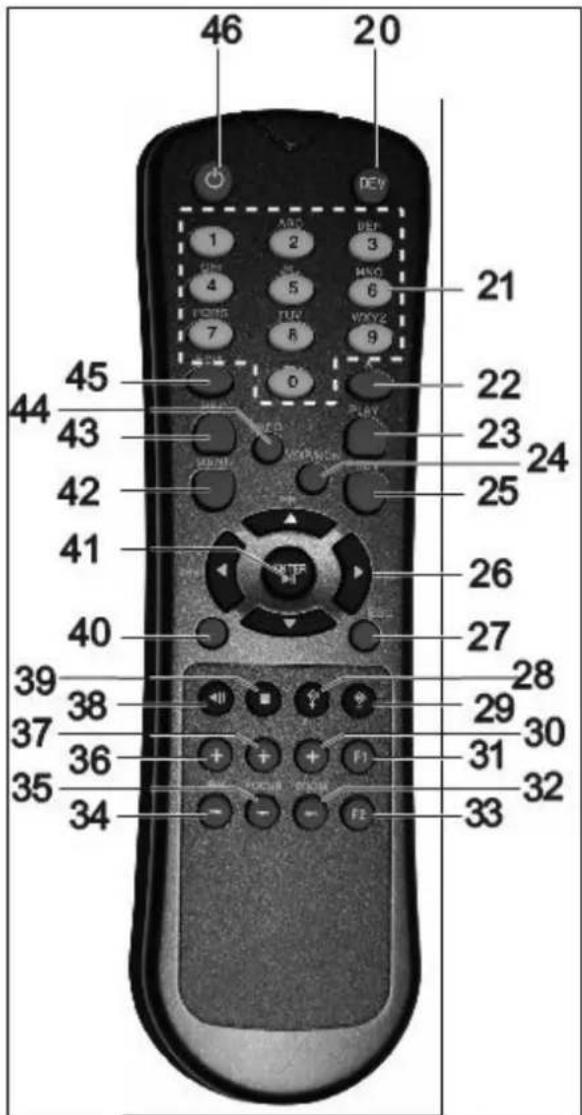

Fernbedienung (TVAC40930)

46 20 DEV 1 ABC 2 BEF 3 4 5 MNC 6 7 TUR VDDY2 8 9 21 45 22 44 43 23 24 42 25 41 26 40 27 39 38 28 37 36 29 30 35 35 31 32 34 - - FE 33

Bedienelemente der Fernbedienung

i

Hinweis

Beachten Sie die Grafik der Fernbedienung auf S. 6.

No	BezeichnungFunktion
20	DEV:Fernbedienung mit der Geräte-ID zuordnen
21	Alphanumerische Tasten:Kamera (Kanal) in der Liveansicht auswählenEingabe Buchstaben, Ziffern in Eingabefel-dern
22	A:Eingabe ändern (Groß/Klein, Symbole, Ziffern)
23	PLAY:Wiedergabe starten
24	VOIP:Nicht belegt
25	PREV:Bildschirmdarstellung in der Liveansicht ändern
26	Navigationstasten:bei der Wiedergabe:▲, ▼Geschwindigkeit einstellen◀, ▶Voriger/nächster Tagin der Live-Darstellung:Kamera auswählen (Kanalwahl)in Menüs:Navigieren
27	ESC:Nicht belegt

No	BezeichnungFunktion
28	nicht belegt
29	nicht belegt
30	Zoom+:Bildausschnitt im PTZ-Modus vergrößern
31	F1:in Listenfeldern• Auswahl alle Optionen
32	Zoom-:Bildausschnitt im PTZ-Modus verkleinern
33	F2:durch TABs schalten
34	IRIS-: Im PTZ-Modus:• Schließen der Iris
35	Focus-: Im PTZ-Modus:• Bildausschnitt im PTZ-Modus verkleinern
36	IRIS+: Im PTZ-Modus:• Öffnen der Iris
37	Focus+: Im PTZ-Modus:• Bildausschnitt im PTZ-Modus vergrößern

38	◀II: Pause / Wiedergabe rückwärts
39	■: Wiedergabe stoppen
40	PTZ :PTZ-Steuerung einschalten
41	Enter-Taste ▶II:Auswahl bestätigen, ‘Checkbox’ aktivieren/deaktivierenBei der Wiedergabe:PLAY/PAUSESingle Play Modus:einzelnen Frame weiterschalten
42	MENU:Hauptmenü aufrufenTastenton ein-/ausschalten (5 s drücken)
43	REC:Manuelle Aufzeichnung öffnen/starten
44	INFO:In der Liveansicht zu anderem Monitor um-schalten
45	EDIT:Allgemein:Texteingaben aktivieren, in Textfeldern Leer-zeichen
46	◀POWER:Ein-/Ausschalten (5 Sekunden gedrückt halten)

Bedienung mit der Maus

i

Hinweis

Die weitere Beschreibung in dieser Bedienungsanleitung erfolgt mit der Maus.

Das Gerät ist zur Verwendung mit einer USB-Maus geeignet. Verbinden Sie die Maus mit dem USB-Anschluss.

Taste	Funktion
links	Einzelklick:• Auswahl im Menü, Aktivierung eines Eingabefeldes bzw. eines TABsDoppelklick:• Wechseln der Bildschirmdarstellung Einzelbild-Mehrfachbilder bei Live-Darstellung und WiedergabeKlicken und Ziehen:• im PTZ-Modus: Steuern der Kameras• Einrichten von Alarm-Bereichen bzw. Zonen
rechts	Einzelklick:• Aufrufen des Popup-Menüs• Rückkehr ins vorherige Menü
Scroll-Rad	In der Live-Darstellung:• vorige/nächste Kamera einblenden

Geräteübersicht ....3

Systembedienung ....4

Allgemeines 4

Bedienelemente am Gerät 4

Anschlüsse an der Rückseite ....5

Bedienelemente der Fernbedienung ....7

Bedienung mit der Maus 7

Kurzanleitung ....11

Bevor Sie beginnen....11

Festplatte installieren....11

Anschlüsse herstellen....11

Wichtige Sicherheitshinweise ....12

Symbolerklärung 12

Bestimmungsgemäße Verwendung....12

Allgemein 12

Stromversorgung 12

Überlastung/Überspannung 13

Kabel....13

Aufstellort/Betriebsumgebung....13

Fernbedienung....13

Wartung und Pflege 14

Zubehör 14

Inbetriebnahme ....14

Kinder....14

Einführung 15

Allgemeine Informationen....15

Auspacken 15

Lieferumfang 15

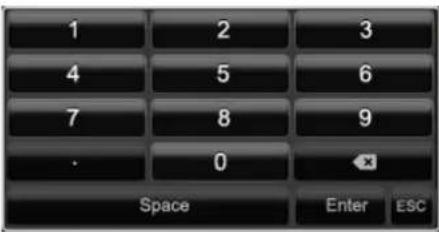

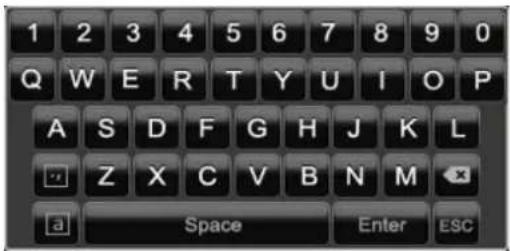

Bildschirmtastatur 16

Gerät starten 16

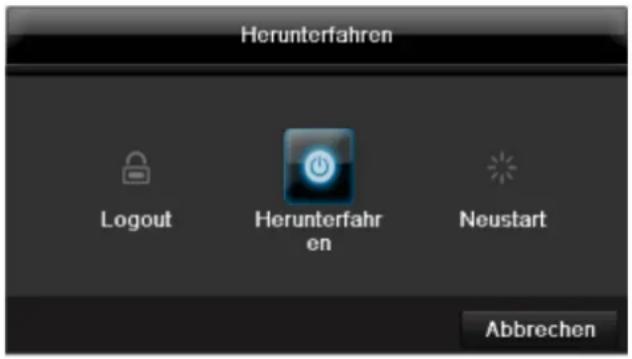

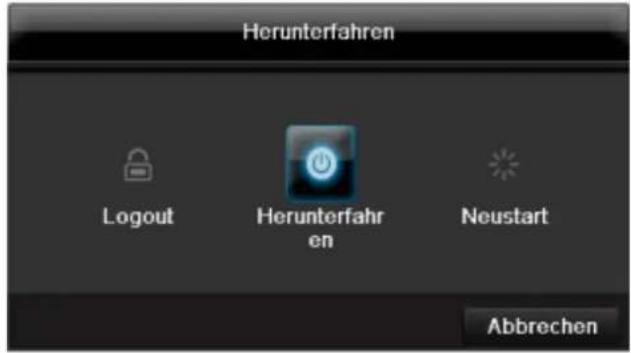

Gerät ausschalten, sperren, neu starten 16

Statusanzeigen....17

Allgemeines 17

Rekorder Status LED 17

Kamera-Auswahltasten Status LED 17

Anzeigen am Monitor....17

Einrichtungsassistent 18

System einrichten 18

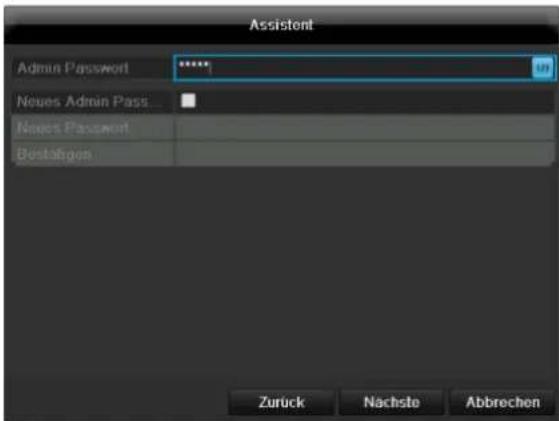

Administrator einrichten 18

Systemzeit-/und Datum....18

Netzwerkeinstellungen....19

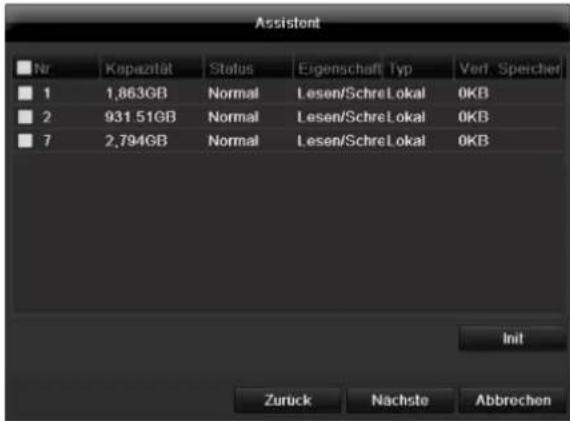

Festplattenverwaltung 19

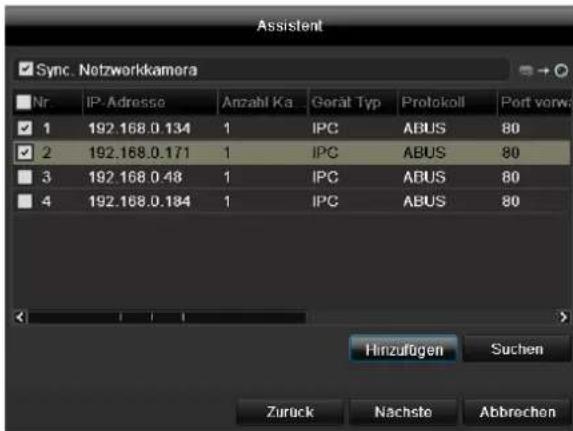

Einrichtung von Netzwerkkameras 19

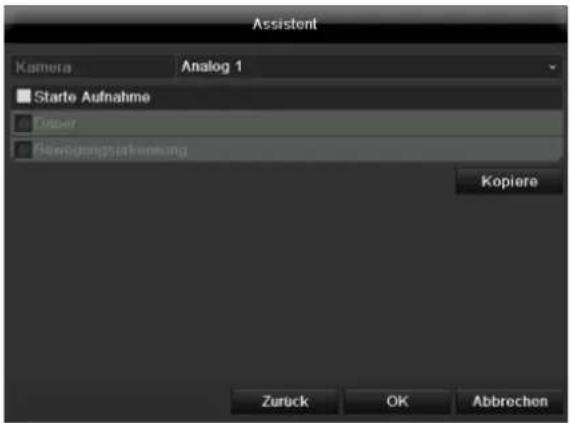

Kameraaufzeichnung 20

Liveansicht 21

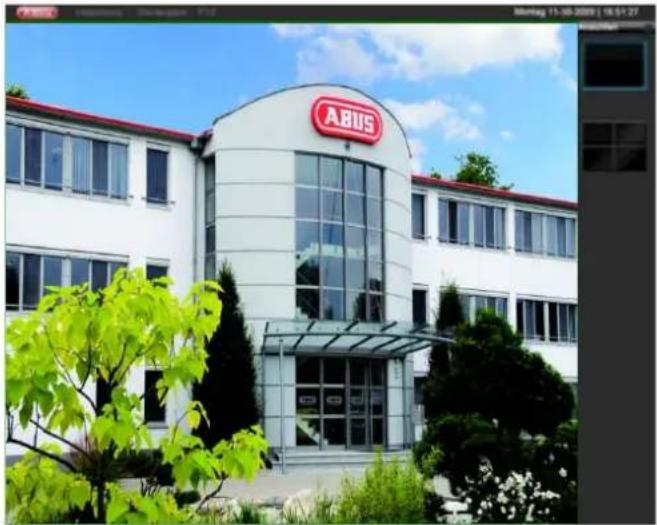

Überblick 21

Statussymbole 21

Popup-Menü bei Mausbedienung 21

Auswahlleiste im Kamerabild 22

Einstellungen 23

Kameraausgang einstellen....23

Wiedergabe in der Liveansicht....24

Allgemeines ....24

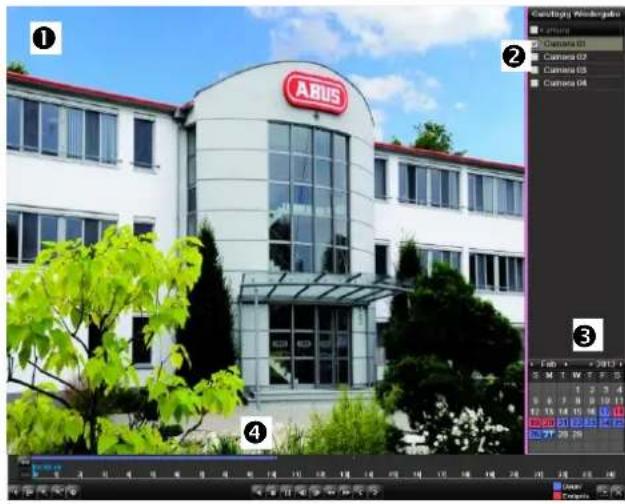

Der Wiedergabe-Bildschirm 24

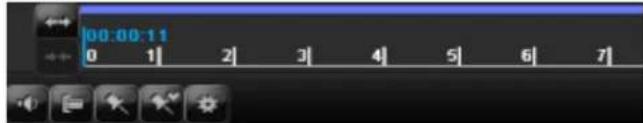

Steuerung über Kontrollfeld....24

Gerätemenü 26

Menü-Übersicht....26

Menübeschreibung 26

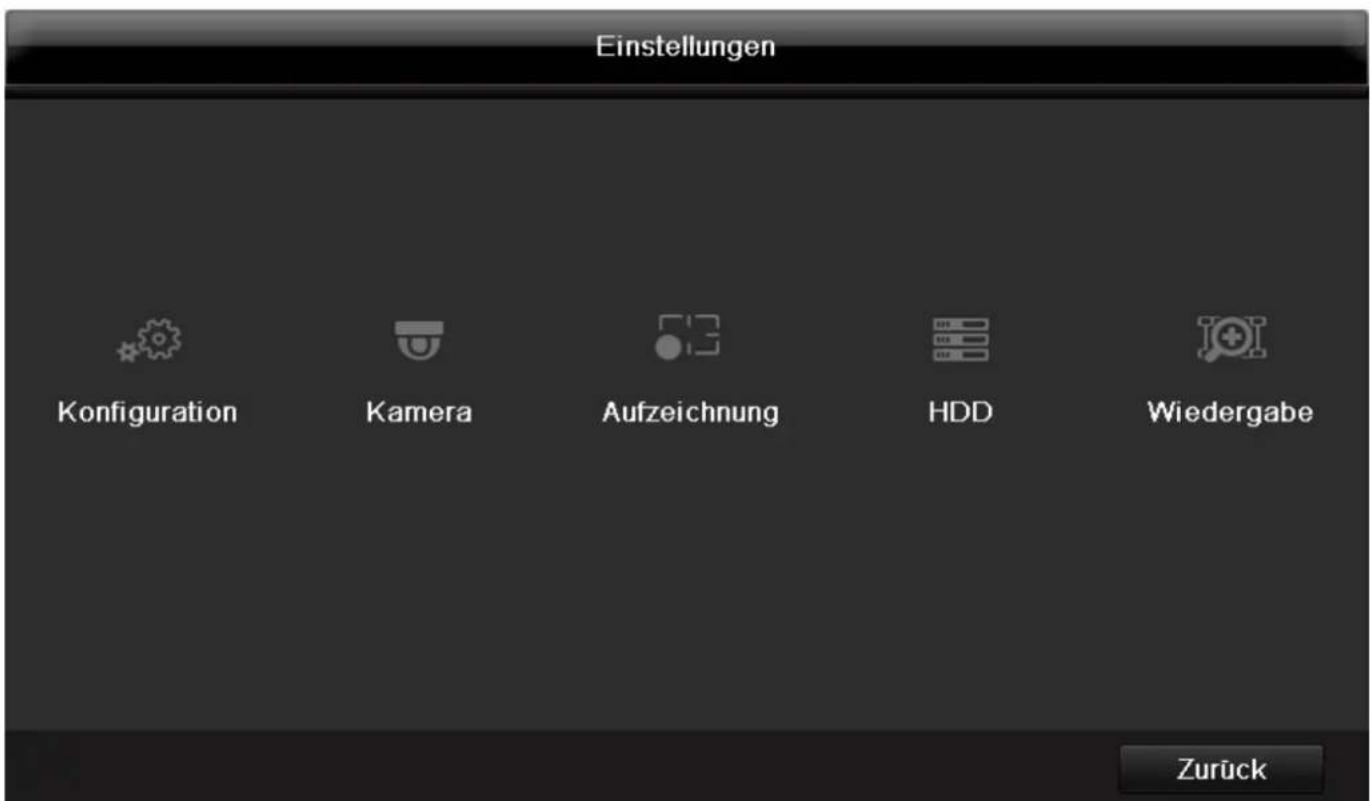

Einstellungen....27

Menübeschreibung 27

Konfiguration....28

Überblick....28

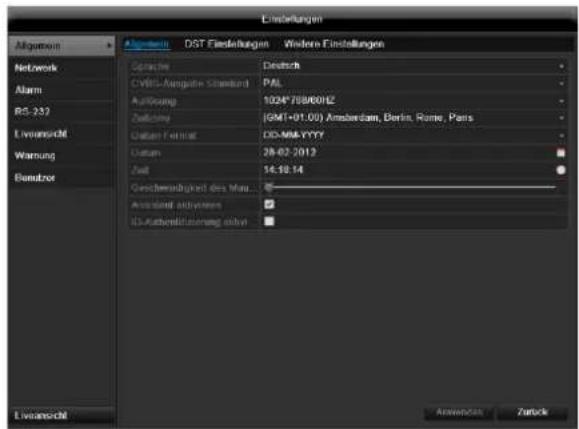

Allgemeine Einstellungen....28

Begriffe 29

Netzwerkaufbau....30

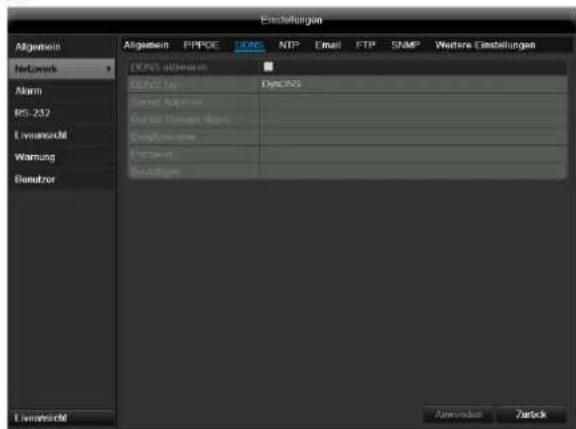

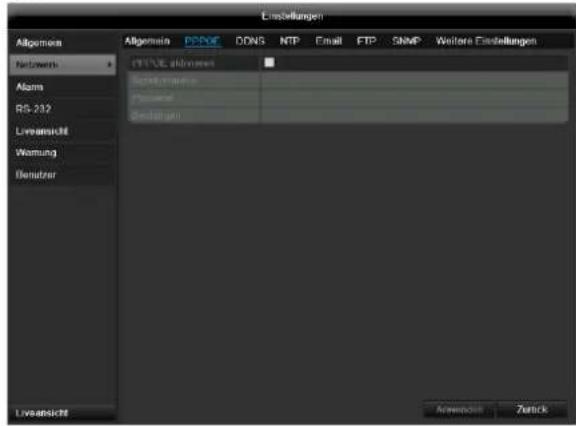

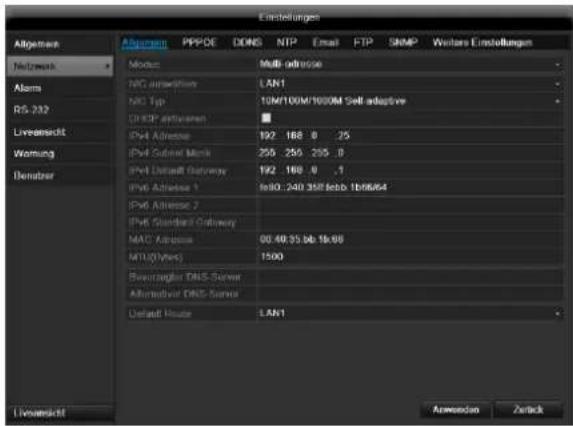

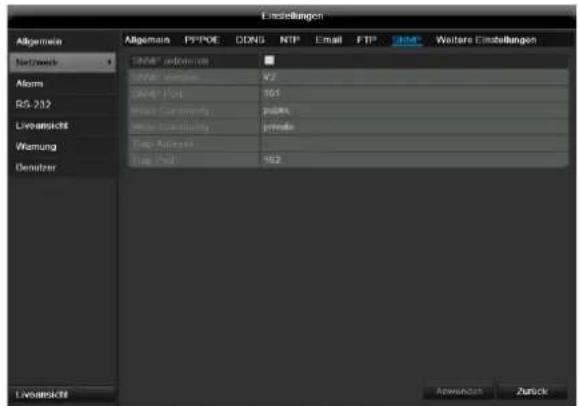

Netzwerk-Konfiguration ....30

Warnung....37

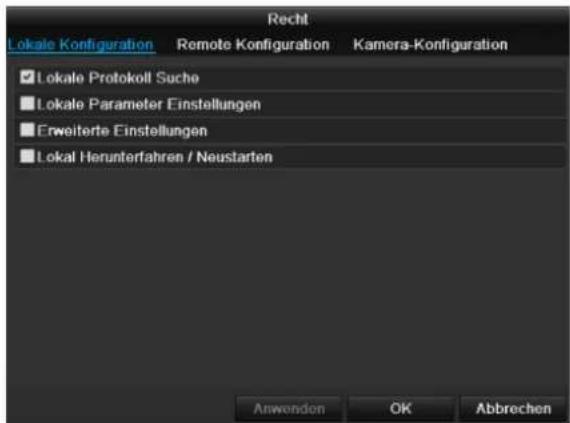

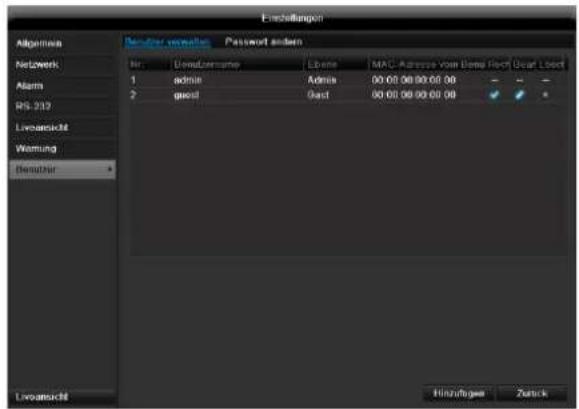

Benutzer 38

Kamera....40

OSD 40

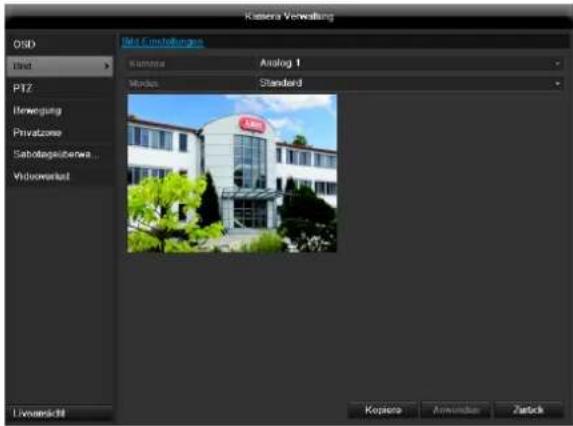

Bild 41

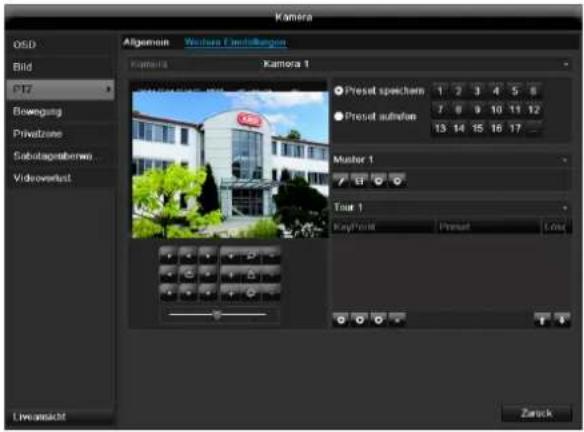

PTZ (Schwenk/Neige/Zoom Kameras) 41

Bewegung 42

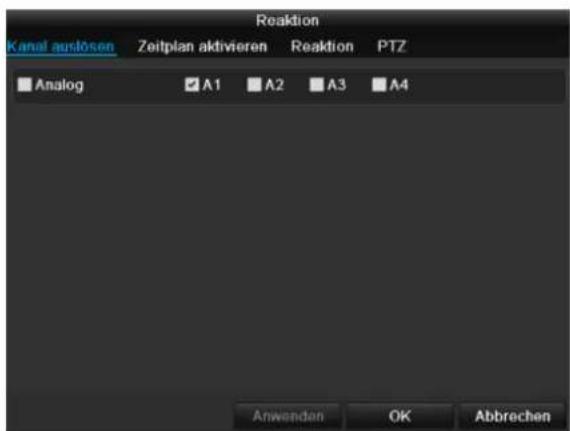

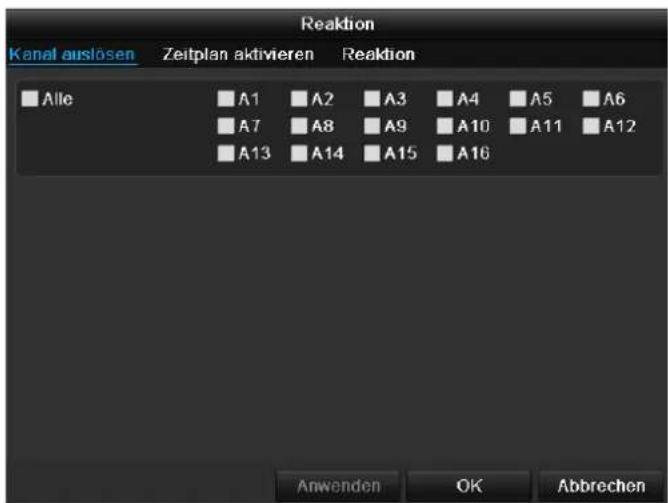

Reaktion 42

Privatzone 43

Sabotageüberwachung 43

Videoverlust 43

Einrichten 44

Zeitplan....44

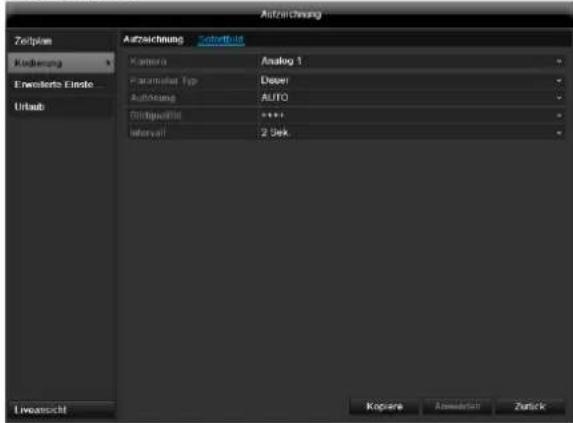

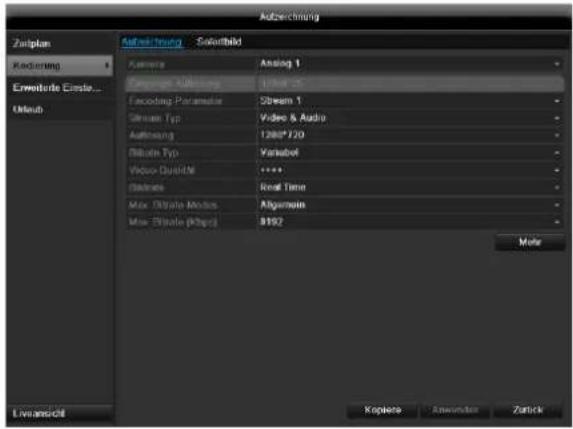

Kodierung 45

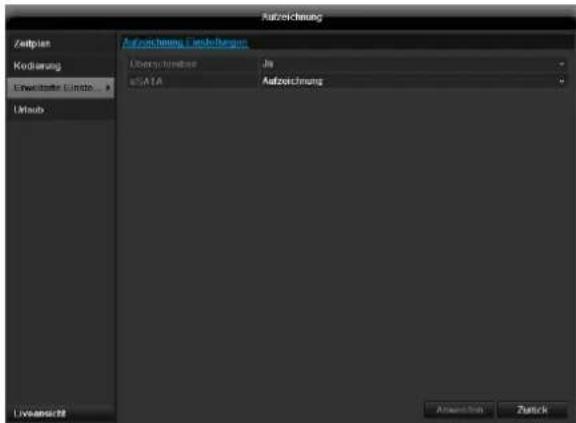

Erweiterte Einstellung....45

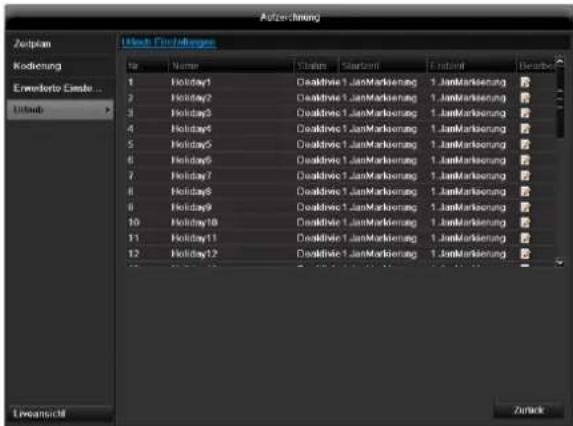

Urlaub....46

Festplatten 47

Festplatte einbauen 47

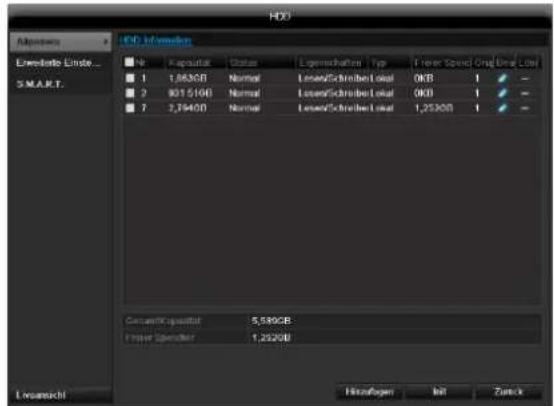

Parameter der Festplattenverwaltung 47

Festplatteneinstellungen der Kameras 48

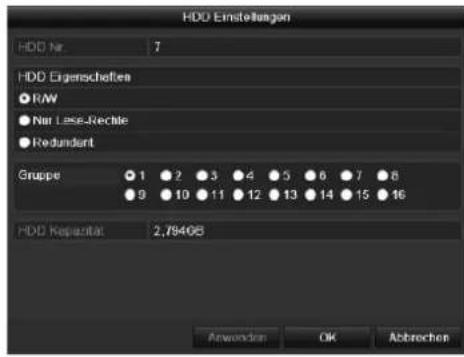

Festplatten Einstellung....48

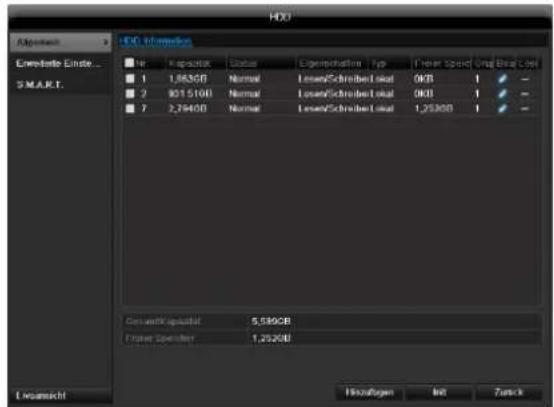

Festplattenstatus überprüfen....49

Festplattenalarme einrichten 49

Dauer 50

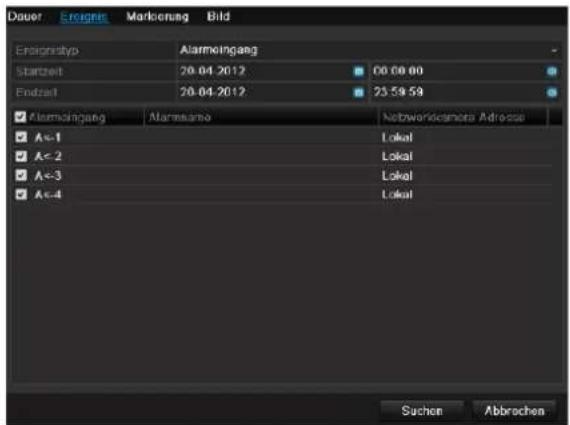

Ereignis 50

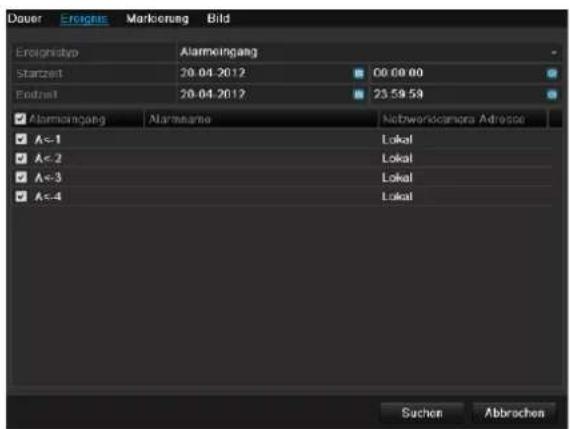

Markierung ....50

Bild 51

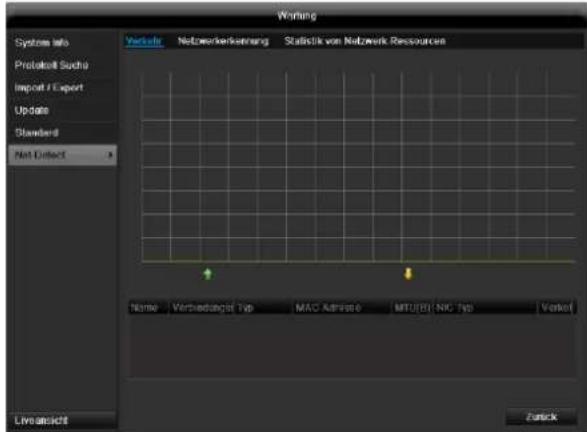

Wartung....52

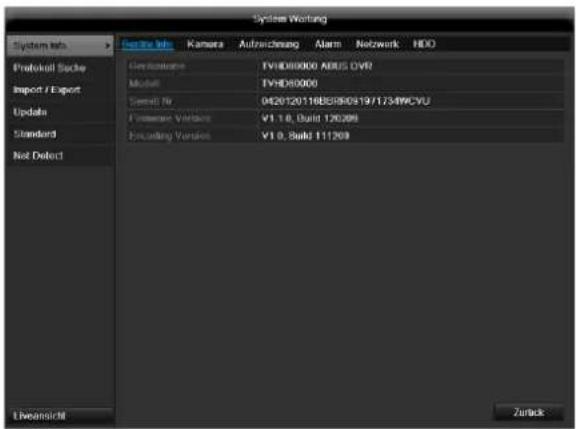

System Info 52

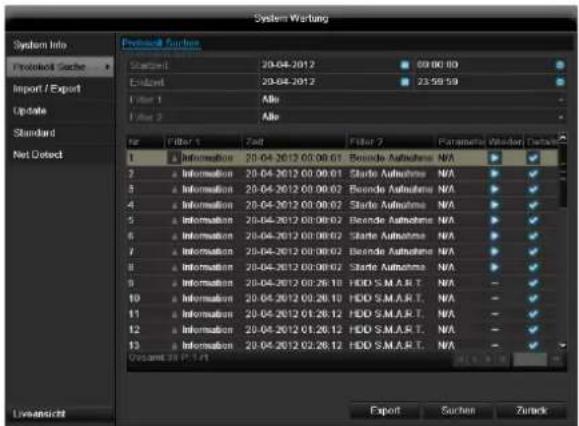

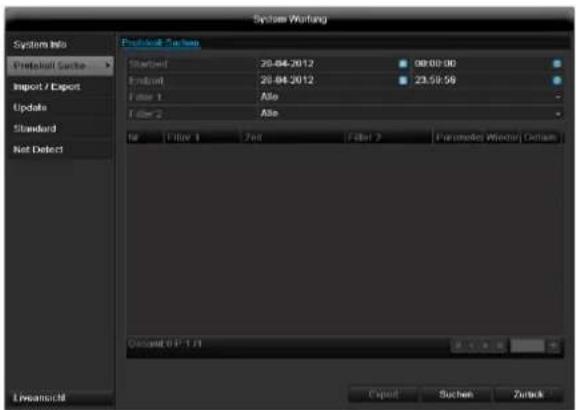

Protokoll Suche....52

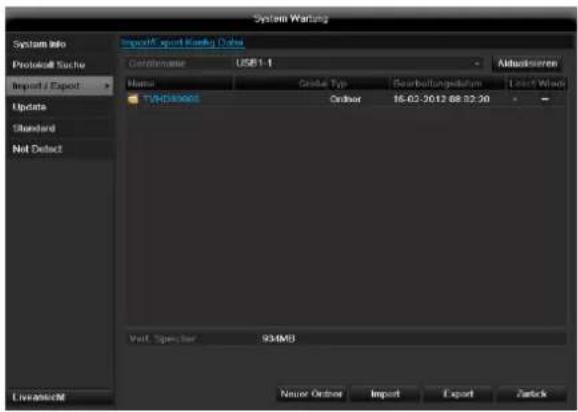

Import / Export 53

Update....53

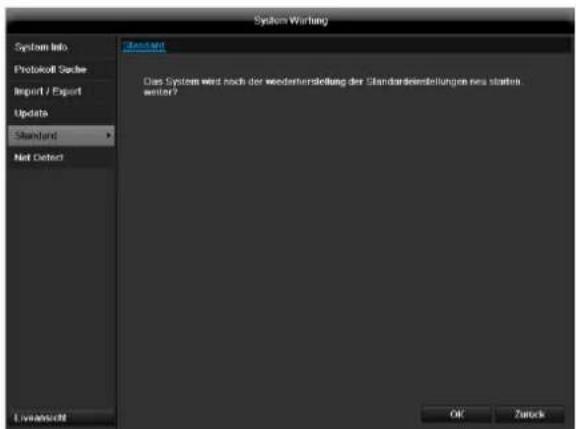

System Reset durchführen 54

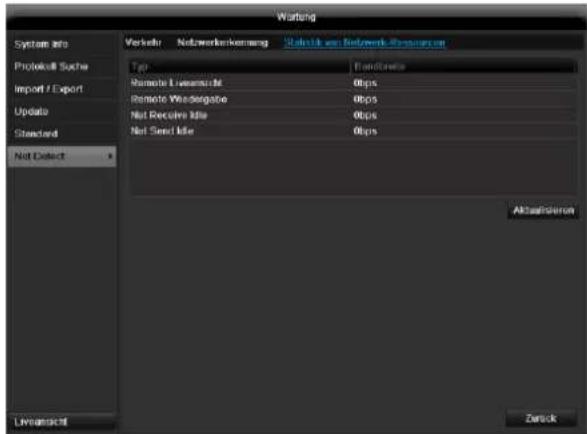

Netzwerk 54

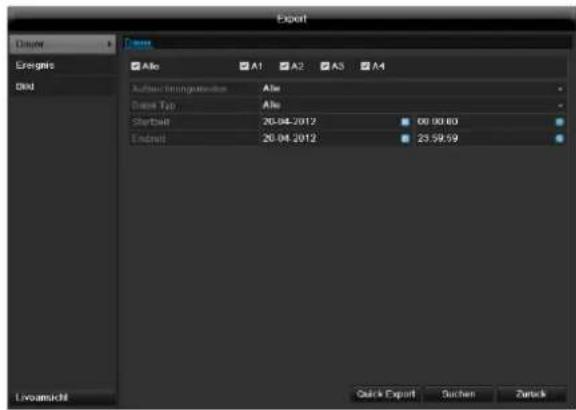

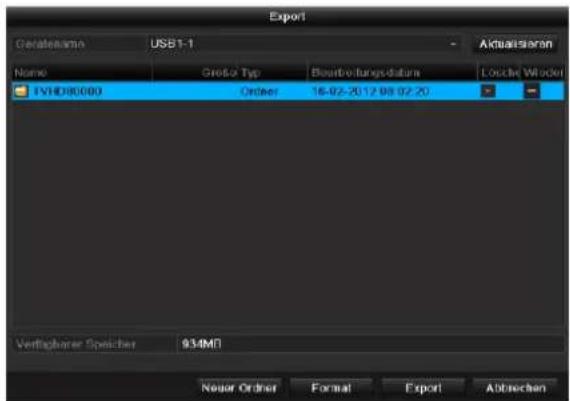

Video Export......56

Inhalt

Dauer 56

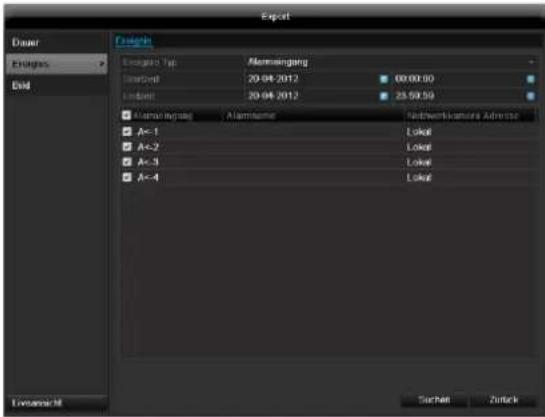

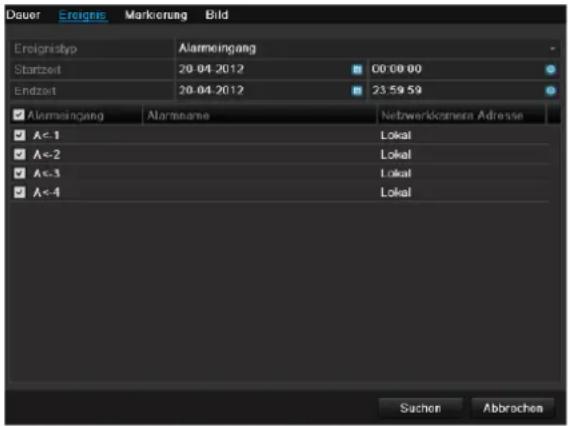

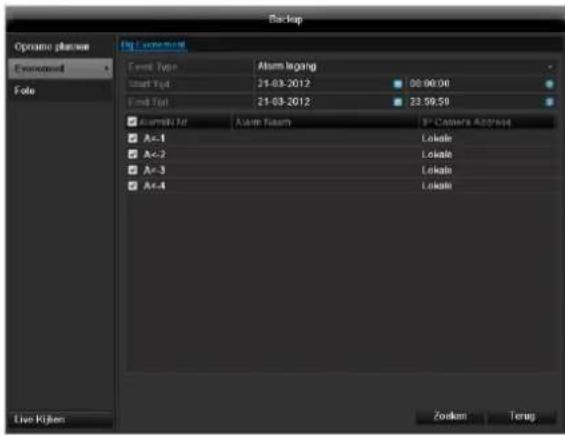

Ereignis (Ereignistyp, Alarmeingang') 57

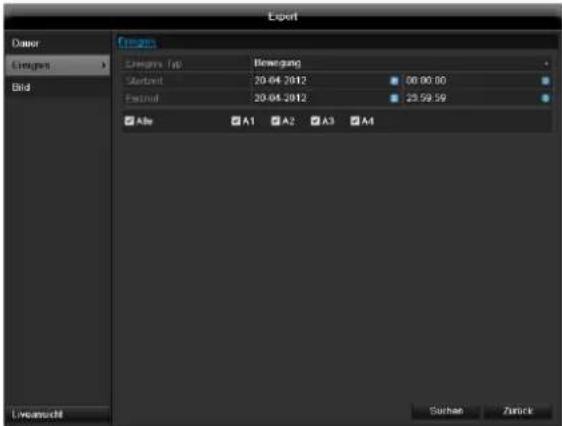

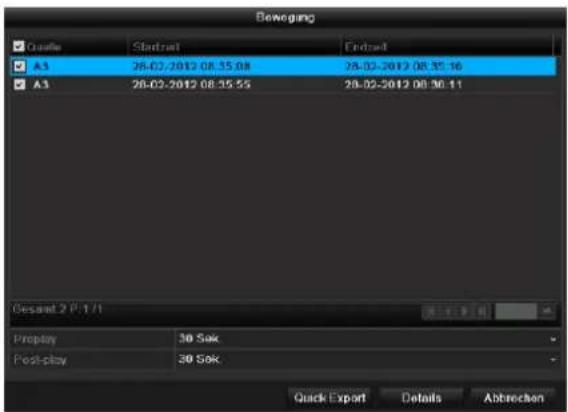

Ereignis (Ereignistyp, Bewegung') 57

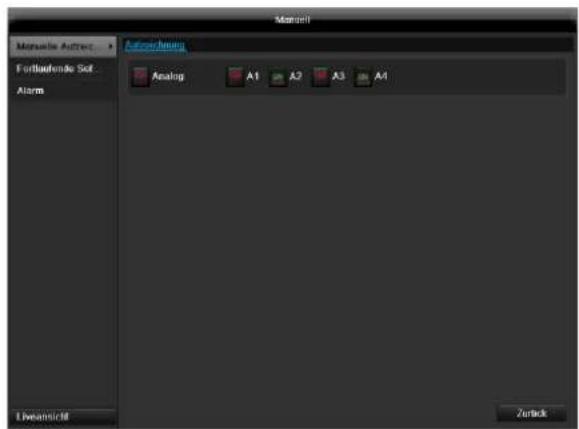

Panikaufzeichnung ....58

Rekord....58

Fortlaufende Sofortbilder 58

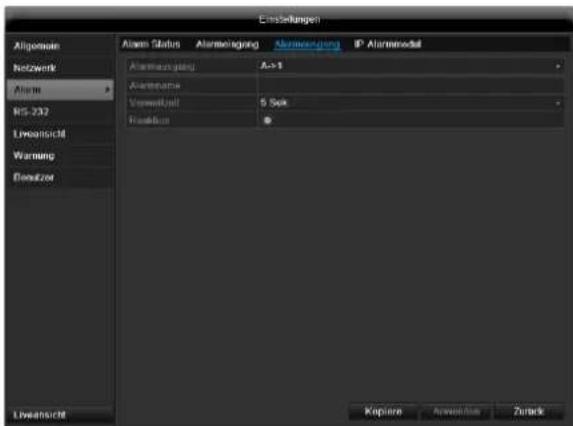

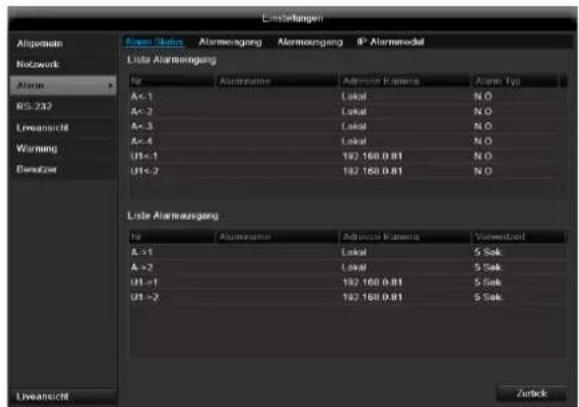

Alarm....58

Herunterfahren....59

Störungsbehebung 60

Gerät reinigen und Pflege 60

Hinweis....60

Technische Daten 61

Entsorgen 62

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie....62

Hinweise zum Umgang mit Batterien....62

Wichtiger Hinweis zur Entsorgung von Batterien 62

Hinweis auf RoHS EG-Richtlinie....62

Glossar....63

Verwendete Fachbegriffe....63

Über das interne Festplattenlaufwerk....65

Kurzanleitung

Bevor Sie beginnen

Folgende Vorbereitungen sind zu treffen:

1. Beachten Sie Allgemeine Hinweise, Sicherheitshinweise sowie Ausführungen zum Aufstellen und Anschließen, siehe S. 12.
2. Prüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigung.
3. Legen Sie die Batterien in die Fernbedienung ein.

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

Festplatte installieren

Warnung

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz! Achten Sie auf die nötige Erdung, um statische Entladung zu vermeiden.

1. Installieren Sie eine oder mehrere Festplatten, siehe separate Kurzanleitung.
2. Stellen Sie zunächst die Verbindung zur Hauptplatine mit dem roten Datenkabel her (kleiner Stecker).
3. Verbinden Sie das Stromkabel (großer Stecker, 5-adrig).
4. Überprüfen Sie die Steckverbindungen auf festen Sitz.
5. Schließen Sie das Gehäuse.

Hinweis

Benutzen Sie nur Festplatten, die für die Videoaufzeichnung und den 24/7 Betrieb freigegeben sind.

Anschlüsse herstellen

Hinweis

Mindestradius bei der Kabelverlegung beachten! Kabel nicht knicken!

1. Verbinden Sie alle Netzwerkkameras mit dem Netzwerk
2. Verbinden Sie die Sensoren mit den Alarmeingängen.
3. Verbinden Sie den Monitor mit dem HDMI/VGA- oder BNC-Anschluss.
4. Verbinden Sie die Maus mit dem USB-Anschluss.
5. Stellen Sie den Netzanschluss her.
6. Schalten Sie das Gerät mit dem Netzschalter POWER an der Geräterückseite ein, die Statusanzeige an der Gerätefront leuchtet.

Gerät konfigurieren

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

• Führen Sie die einzelnen Schritte des „Einrichtungsassistenten“ aus, siehe S. 18.
• Folgende Einstellungen werden nacheinander konfiguriert: (Reihenfolge)

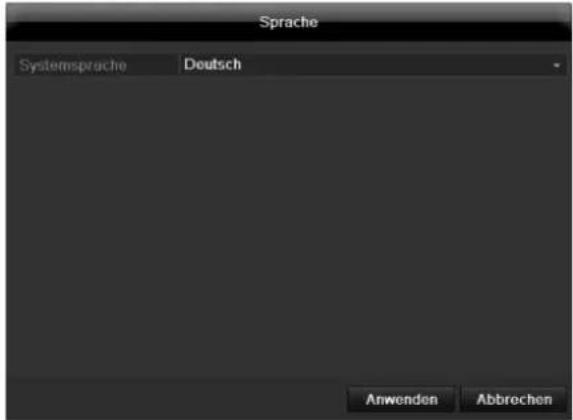

• Sprache der Bedieneroberfläche wählen
  • Einrichtung des Administrators
• Zeiteinstellungen (Datum, Uhrzeit ...)

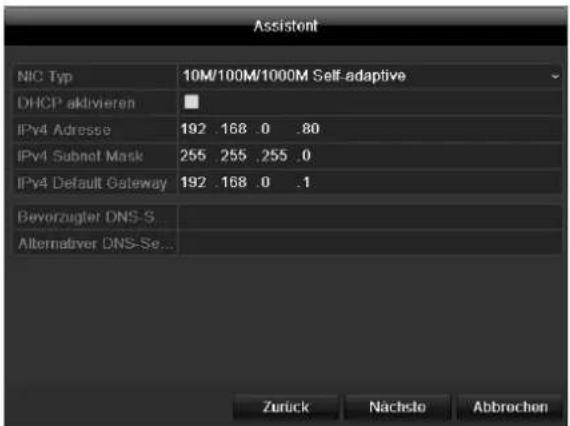

• Netzwerkeinstellungen
• Festplattenverwaltung (Initialisierung etc.)
  • Aufzeichnungs-Einstellungen

Hinweis

Informieren Sie sich auf der ABUS Homepage (www.abus.com), ob neue Firmware Updates für dieses Gerät verfügbar sind und installieren Sie diese.

Hinweis

Nachträgliche Änderung von Datum bzw. Uhrzeit kann zu Datenverlust führen!

- Beachten Sie die Menü-Übersicht S. 26 sowie die Hinweise und Erläuterung zur grundlegenden Bedienung des Systems S. 4.

Beachten Sie die Erläuterungen zu:

Live-Darstellung	S. 21
Wiedergabe	S. 24
PTZ	S. 37
Datenexport	S. 52
Fehlersuche	S. 60

Wichtige Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol Signalwort Bedeutung

Folgende Auszeichnungen werden im Text verwendet:

Bedeutung

1. ...	Handlungsaufforderung/-anweisung mit festgelegter Reihenfolge der Handlungsschritte im Text
2. ...
• ...	Aufzählung ohne festgelegte Reihenfolge im Text bzw. Warnhinweis

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

- Dieser Digitale Video Rekorder dient in Kombination mit angeschlossenen Videosignalquellen (analoge Kameras oder Netzwerkkameras) und Videoausgabegeräten (CRT oder TFT Monitore) zur Überwachung von Objekten.

i Hinweis

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Weisen Sie Ihren Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Warnung

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

Für Folgeschäden übernehmen wir keine Haftung!

Warnung

Bei Personen- und/oder Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung.

In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf.

Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Stromversorgung

• Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert.
• Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energie-versorgungsunternehmen.

Warnung

Beugen Sie Datenverlust vor!

Verwenden Sie das Gerät stets an einer Unterbrechungsfreien Stromversorgung USV mit Überspannungsschutz.

• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.
• Der Ein-/Aus-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz.
• Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein direkter und ungehinderter Zugang zur Netzsteckdose gewährleistet ist und der Stecker in einer Notsituation sofort abgezogen werden kann.

- Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes grundsätzlich von der Netzsteckdose getrennt werden. Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom Stromnetz. Oder schließen Sie das Gerät an eine USV an.

Warnung

Niemals das Gerät selbst öffnen! Es besteht die Gefahr eines Stromschlags! Sollte es erforderlich sein, das Gerät zu öffnen, wenden Sie sich bitte an geschultes Fachpersonal oder Ihren Facherrichter.

- Der Einbau oder Umbau einer Festplatte sollte nur sollte nur von ausgebildetem Personal oder Ihrem Facherrichter erfolgen.

Warnung

Einbauten oder Modifikationen des Gerätes führen zum Garantieverlust, wenn diese nicht durch Fachpersonal erfolgen. Wir empfehlen den Einbau einer Festplatte durch einen Facherrichter durchführen zu lassen. Bei unsachgemäßem Einbau der Festplatte er- lischt die Garantie!

Überlastung/Überspannung

• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

Kabel

• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst.
• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen.
• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.
• Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom- und Netzkabeln vor!

Aufstellort/Betriebsumgebung

• Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine schweren Gegenstände auf das Gerät.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt.
• Betriebstemperatur und Betriebsluftfeuchtigkeit: -10 °C bis 55 °C, maximal 85 % relativer Feuchte. Das Gerät darf nur in gemäßigtem Klima betrieben werden.

Achten Sie darauf, dass

- immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einem dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und lassen Sie mindestens 10 cm Abstand zu allen Seiten);

- keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;

- kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;

- das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;

- keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;

- der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird,

- das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder neben das Gerät);

- keine Fremdkörper eindringen;

- das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

- das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird.

Fernbedienung

- Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie alle Batterien, da diese auslaufen und das Gerät beschädigen können.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist.

• Trennen Sie das Gerät für Wartungstätigkeiten (z. B. Reinigen) vom Netz!
• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.
• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.
• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Bei geöffnetem Gehäuse besteht Lebensgefahr durch einen elektrischen Schlag.
• Das Gehäuse des Gerätes und die Fernbedienung mit einem feuchten Tuch reinigen.
• Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.
• Keine der folgenden Substanzen verwenden:
• Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
• Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Warnung

Das Gerät arbeitet mit gefährlicher Spannung. Das Gerät darf daher nur durch autorisierte Fachleute geöffnet werden. Alle Wartungs- und Servicearbeiten müssen von autorisierten Unternehmen durchgeführt werden. Unsachgemäße Reparaturen können den Benutzer des Gerätes in Lebensgefahr bringen.

Zubehör

- Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

Inbetriebnahme

• Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweisung beachten!
• Öffnen Sie das Gehäuse nur zum Einbauen der Festplatte.

Warnung

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind!

Warnung

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann.

Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Kinder

• Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.
• Bewahren Sie die Batterien und Akkus für Kleinkinder unerreichbar auf. Wurde eine Batterie oder ein Akku verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!
• Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY. Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typografische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Allgemeine Informationen

Um das Gerät richtig zu verwenden, lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es zum späteren Gebrauch auf.

Dieses Handbuch enthält Anleitungen zur Bedienung und zur Wartung des Rekorders. Verständigen Sie zur Reparatur des Gerätes einen autorisierten Fachbetrieb.

Hinweis

Beachten Sie bitte, dass die am Rekorder softwaretechnisch vorgenommenen Änderungen erst mit einem Klick auf „Anwenden“ / „Bestätigen“ ak-

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollten in die jeweils dafür vorgesehenen Sammelbehälter gegeben werden.

Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und kontaktieren Sie den Hersteller.

Lieferumfang

• ABUS Hybrid Digitalrekorder
- Netzkabel
- SATA-Kabel und Schrauben für Festplatten
- Halterung und Schrauben für Server-Schrank
- Software CD
- Benutzerhandbuch
- Anschlussklemmen
- Kurzanleitung
- Fernbedienung

zeptiert werden müssen, bevor Sie den TAB oder das Menü verlassen.

Bildschirmtastatur

Wenn Sie mit der Maus auf ein Texteingabefeld klicken, erscheint die Bildschirmtastatur:

Bei reinen Zahleneingaben erscheint folgende Bildschirmtastatur:

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Die Tasten haben die identische Funktion einer Computer-Tastatur.

• Um ein Zeichen einzugeben, klicken Sie mit dem linken Mauszeiger darauf.
• Um die Eingabe abzuschließen, klicken Sie auf Enter.
• Um das Zeichen vor dem Cursor zu löschen, klicken Sie auf ←.
• Um zwischen Groß- und Kleinschreibung zu wechseln, klicken Sie auf das umrahmte a. Die aktive Einstellung wird oberhalb der Tastatur angezeigt.
• Um eine Eingabe abzubrechen oder das Feld zu verlassen, klicken Sie auf ESC.

Gerät starten

Achtung

Das Gerät darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden!

Verwenden Sie zur Sicherheit eine Unterbrechungsfreie Stromversorgung USV.

Wenn das Gerät an die Stromversorgung angeschlossen und der Hauptschalter an der Geräterückseite eingeschaltet ist, leuchtet die DVR Status LED.

1. Während des Startvorgangs führt das Gerät einen Selbsttest durch.
2. Abschließend erscheint der Einrichtungsassistent. Beenden Sie diesen, um zur Live-Darstellung zu gelangen.

Gerät ausschalten, sperren, neu starten

Klicken Sie im Hauptmenü auf Herunterfahren. Die Übersicht erscheint.

Herunterfahren Logout Herunterfahr en Neustart Abbrechen

1. Wählen Sie zum Ausschalten die Option Herunterfahren und bestätigen Sie die Abfrage mit Ja. Das Gerät wird ausgeschaltet.

- Während des Ausschaltvorgangs keine Taste drücken!

1. Wählen Sie zum Sperren des Systems das linke Symbol Logout. Die Benutzeroberfläche ist gesperrt, um in das Menü zu gelangen, ist die Eingabe eines Kennwortes notwendig.
2. Wählen Sie zum Neustart das rechte Symbol Neustart. Das Gerät führt einen Neustart durch.

Gerät einschalten

- Taste OK drücken und 5 Sekunden gedrückt halten, um das Gerät wieder einzuschalten.

Statusanzeigen

Allgemeines

Folgende Statusanzeigen informieren Sie über den Betriebszustand:

• LEDs an der Gerätefront
- Akustische Signaltöne,
- Icons (Anzeigeelemente) auf dem Monitor.

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

Rekorder Status LED

Zustand	Funktion
leuchtet dauerhaft weiß	Systemstatus OK
Blinkt weiß	Systemstatus OK, Aufzeichnungseinstellungen hinterlegt, Überwachungsmodus aktiv
Leuchtet dauerhaft blau	Mindestens eine Kamera zeichnet aktuell auf
Leuchtet dauerhaft rot	Systemwartung notwendig

Kamera-Auswahltasten Status LED

Zustand	Funktion
Aus	Keine Kamera angeschlossen
leuchtet dauerhaft weiß	Kamera angeschlossen
leuchtet dauerhaft blau	Kamera zeichnet aktuell auf

Anzeigen am Monitor

Das Gerät zeigt Datum und Uhrzeit, den Kameranamen und ob eine Aufzeichnung stattfindet.

• Daueraufzeichnung: „blaues R“
- Alarm / MD&Alarm / MD|Alarm Aufzeichnung: „rotes R“ (MD = Motion Detection, Bewegungserkennung)
- Bewegungserkennungsaufzeichnung: „gelbes R“

Einrichtungsassistent

System einrichten

Der Einrichtungsassistent führt Sie durch die notwendigen Grundeinstellungen des Systems. Danach ist der Rekorder zur Aufnahme und Überwachung eingerichtet.

Hinweis

Sämtliche Detaileinstellungen finden Sie im Gerätemenü, siehe Übersicht auf S.26.

Nach dem erstmaligen Einschalten erscheint die Sprach-Auswahl:

Sprache Systemsprache Deutsch Anwenden Abbrechen

1. Klicken Sie in das Eingabefeld und wählen Sie Ihre Sprache aus der Liste. Zum Fortfahren auf Anwen-den klicken. Folgende Abfrage erscheint:

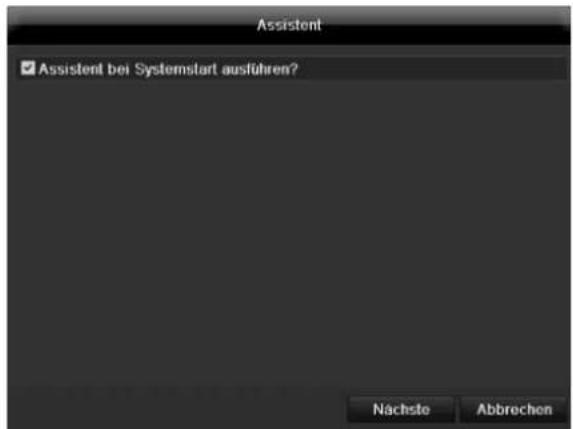

Assistant ✓ Assistant bei Systemolart ausführen? Nachste Abbreven

- Klicken Sie auf Nächste, um den Assistenten zu starten.

Hinweis

Nachdem das System eingerichtet ist, können Sie die „Checkbox“ deaktivieren, das Häkchen wird ausgeblendet und der Assistent nicht mehr automatisch gestartet.

Administrator einrichten

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

Assistant Admin Password ***** News Admin Pass ... News Password Bestafigen Zurück Nachste Abbrechen

1. Klicken Sie in das Eingabefeld und geben Sie das Admin Passwort ein.
2. Um ein neues Passwort zu vergeben, aktivieren Sie die „Checkbox“ vor Neues Admin Passwort.
3. Geben Sie das neue Passwort ein und bestätigen Sie Ihre Eingabe im Feld darunter.
4. Klicken Sie auf Nächste.

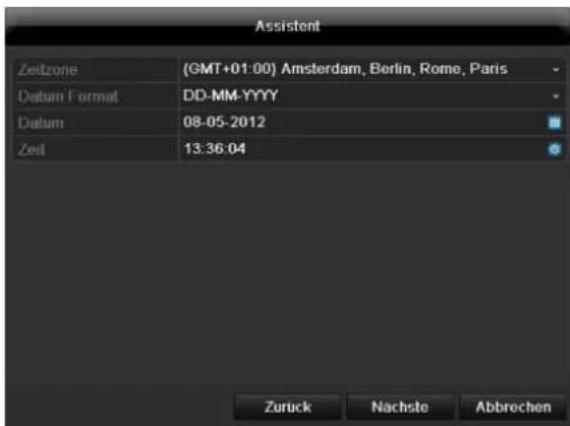

Systemzeit-/und Datum

Assistent Zeitzone (GMT+01:00) Amsterdam, Berlin, Rome, Paris Datum Format DD-MM-YYYY Datum 08-05-2012 Zeit 13:36:04 Zurück Nachste Abbrechen

1. Geben Sie die Systemzeit bestehend aus Datum und Uhrzeit ein.
2. Beenden Sie die Einstellung mit klicken auf Nächste.

Netzwerkeinstellungen

Assistant NIC Typ 10M/100M/1000M Self-adaptive DHCP aktivieren IPv4 Adresse 192 168 .0 .80 IPv4 Subnet Mask 255 255 .255 .0 IPv4 Default Gateway 192 168 .0 .1 Bevorzugter DNS-S Alternative DNS-Se... Zurück Nachsto Abbrochen

i

Hinweis

Erfragen Sie beim zuständigen Netzwerk-Administrator, ob Sie DHCP wählen können oder die IP-Adresse und die weiteren Einstellungen manuell vornehmen müssen.

1. DHCP aktiv: wenn im Netzwerk-Router DHCP eingerichtet ist, aktivieren Sie die „Checkbox“ DHCP. Sämtliche Netzwerkeinstellungen werden dann automatisch vorgenommen
2. DHCP nicht aktiv: geben Sie die Daten manuell ein (IPv4-Adresse, IPv4 Subnetz-Maske sowie das standardmäßig eingestellte IPv4 Gateway = IPv4-Adresse des Routers). Optional können Sie auch die Adresse des DNS-Servers eintragen, welche Sie für den E-Mail Versand benötigen.

Eine typische Adressvergabe könnte folgendermaßen aussehen:

• IPv4-Adresse: 192.168.0.50
• IPv4 Subnetzmaske: 255.255.255.0
• IPv4 Default Gateway: 192.168.0.1
- Bevorzugter DNS-Server: 192.168.0.1

i

Hinweis

Dem Gerät sollte bei Fernzugriff über das Internet eine feste Netzwerkadresse vergeben werden.

Festplattenverwaltung

Assistent Nr Kapazität Status Eigenschaft Typ Verl Speicher 1 1,863GB Normal Lesen/Schre Lokal 0KB 2 931.51GB Normal Lesen/Schre Lokal 0KB 7 2,794GB Normal Lesen/Schre Lokal 0KB Init Zurück Nachste Abbrechen

1. Um eine neue Festplatte einzurichten, aktivieren Sie die „Checkbox“ mit einem Linksklick und klicken Sie dann auf Initialisiere.

Warnung

Dabei werden alle darauf befindlichen Daten gelöscht!

1. Bestätigen Sie die Sicherheitsabfrage mit OK. Die Festplatte wird für die Verwendung eingerichtet. Der Fortschritt wird mit dem Statusbalken angezeigt.
2. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Einrichtung von Netzwerkkameras

Assistent Sync. Netzworkkamora Nr. IP-Adresse Anzahl Ka Gerät Typ Protokoll Port vorw: 1 192.168.0.134 1 IPC ABUS 80 2 192.168.0.171 1 IPC ABUS 80 3 192.168.0.48 1 IPC ABUS 80 4 192.168.0.184 1 IPC ABUS 80 Hinzufügen Suchen Zurück Nachste Abbrechen

1. Um Netzwerkkameras einzurichten klicken Sie auf Suchen.
2. Nachfolgend finden Sie eine Übersicht mit allen gefundenen Netzwerkkameras.
3. Aktivieren Sie die „Checkbox“ mit einem Linksklick um Netzwerkkameras auszuwählen und anschließend auf Hinzufügen.
4. Klicken Sie auf Nächste

Kameraaufzeichnung

Assistent Kamera Analog 1 Starte Aufnahme Abber Abwiegungstarknungsung Kopiere Zurück OK Abbrechen

1. Wählen Sie bei „Kamera“ eine Kamera aus, mit der sie aufzeichnen möchten.
2. Aktivieren Sie die Checkbox „Starte Aufzeichnung“.
3. Wählen Sie die Aufzeichnungsart aus. Sie können zwischen „Dauer“ und „Bewegungserkennung“ wählen. Für eine Bewegungsaufzeichnung ist die Kamerainterne Bewegungserkennung zu aktiveren.
4. Drücken Sie auf Kopiere, um die Einstellung für andere Kameras zu übernehmen. Wählen Sie dazu die in dem neuen Fenster erscheinenden Kameras aus. Aktivieren Sie die jeweilige Checkbox mit einem Mausklick.
5. Beenden Sie die Einstellung und den Einrichtungsassistenten mit OK.

Liveansicht

Überblick

Die Liveansicht startet automatisch nach dem Einschalten des Gerätes.

In der Kopfzeile befinden sich die Menüs

• Hauptmenü
• Wiedergabe und
• PTZ.

Auf der rechten Seite der Kopfzeile befindet sich das Datum und die Uhrzeit des Gerätes. Links davon befindet sich die Multi-Ansicht.

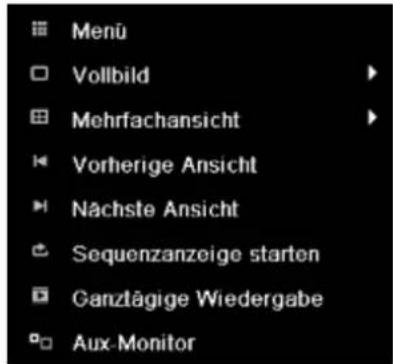

• Um das Popup-Menü der Multi-Ansicht zu öffnen, klicken Sie im Menübalken oben rechts auf das Symbol des Rechtecks.
• Um durch die verschiedenen Ansichten zu schalten, klicken Sie auf eines der Symbole in der auftauchenden Pop-Up Leiste.

Im Hauptbildschirm werden die Signale der angeschlossenen Kameras dargestellt.

- Mit Doppelklick der linken Maustaste können Sie das jeweilige Kamerabild als Vollbild darstellen oder wieder zu ursprünglichen Ansicht zurückschalten.

Statussymbole

- Folgende Symbole werden je nach Betriebsstatus des Gerätes dargestellt:

Symbol	Bedeutung
R	rot: AlarmaufzeichnungAufzeichnung bei: Alarm, MD|Alarm, MD&Alarm (MD = Motion Detection; Bewegungserkennung)gelb: BewegungsaufzeichnungAufzeichnung nur bei Bewegungserkennungblau: AufzeichnungDauer-Aufzeichnung

Popup-Menü bei Mausbedienung

i

Hinweis

Drücken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet.

Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

Menu Vollbild Mehrfachansicht Vorherige Ansicht Nachste Ansicht Sequenzanzeige starten Ganztägige Wiedergabe Aux-Monitor

Menü	Öffnet das Hauptmenü
Vollbild	Vollbildansicht der gewählten Kamera
Mehrfachansicht	Verschiedene Kameralayouts
Vorherige Ansicht	Darstellung der vorherigen Kamera
Nächste Ansicht	Darstellung der nächsten Kamera(s)
Sequenzanzeige starten	Startet die sequenzielle Anzeige der Kameras
Ganztägige Wiedergabe	zur Wiedergabe wechseln
Ausgabemodus	Zeichnet das Bild weicher oder schärfer
Aux-Monitor	zum Spot-Monitor wechseln

i

Hinweis

Sequenzanzeige starten:

Legen Sie in den Anzeige-Einstellungen die Sequenzverzögerung für die Darstellung fest.

i

Hinweis

Aktivierung des „Aux Monitor“ ohne angeschlossenen Spot-Bildschirm:

Mauzeigerfunktion ist deaktiviert.

Auswahlleiste im Kamerabild

Klicken Sie in der Einzel- oder Mehrfachansicht auf ein Kamerabild. Es erscheint eine Auswahlleiste:

No	Bedeutung des Symbols
(1)	Bereich zum Bewegen der Miniaturleiste
(2)	Manuelle Aufzeichnung aktivieren/deaktivieren
(3)	Sofortige Wiedergabe der letzten 5 Minuten
(4)	Audioausgabe des Videokanals aktivieren/deaktivieren
(5)	Sofortbild des ausgewählten Kanals
(6)	PTZ-Steuerung
(7)	Digitaler Zoom
(8)	Schließen der Auswahlleiste

Einstellungen

Hinweis

Die Liveansicht kann folgendermaßen eingestellt werden.

Öffnen Sie das Hauptmenü und klicken Sie auf Konfiguration. Klicken Sie anschließend auf Liveansicht:

Cristellungen Allgemein Anschl Netzwerk Video Assistive VGA/HDMI Livesucht Modus 2 x 2 Vorwaltzeit Keine Umschaftung Audio aktiessen Statuseste anzeugen Ensignis anzeugen VGA/HDMI Volbild Überweichung Vo 1 Sek. Nachalam Anzorgobauer 10 Sek. Livesicht Answering Zurück

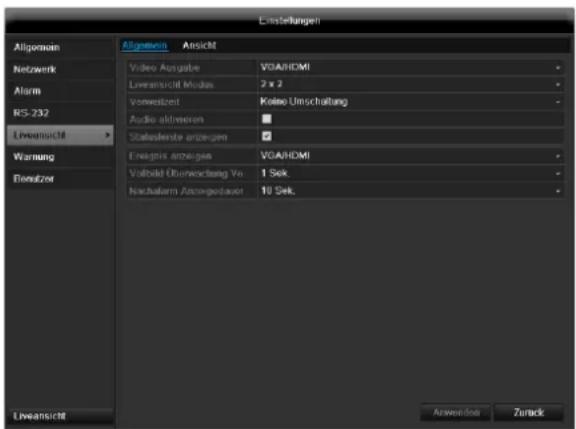

Im TAB Allgemein stehen folgende Einstellungen zur Verfügung:

Video Ausgabe	VGA/HDMI, Main CVBS, SpotmonitorWählt den Anschluss aus, an dem die Einstellungen geändert werden.
Liveansicht Modus	Verschiedene Kameralayouts
Verweilzeit	Umschaltzeit zwischen den einzelnen Kameras bei Sequenzanzeige
Audio aktivieren	Audioausgabe des Videoausgangs aktivieren/deaktivieren. Das Audio-signal wird nur ausgegeben, wenn der entsprechende Kameraeingang als Vollbild dargestellt wird
Ereignis anzeigen auf	Monitor für die Ausgabe von Ereignissen zuweisen
Vollbild Überwachung Verweilzeit	in Sekunden, die das Ereignis auf dem zugewiesenen Monitor angezeigt wird.
Nachalarm Anzeigedauer	in Sekunden, wie lange das Pop-Up Fenster nach einem Alarm angezeigt werden soll.

Hinweis

Das Rekorderbild kann entweder mit einem HDMI- oder mit einem VGA-Monitor ausgegeben werden. Die Kombination von HDMI- und VGA-Ausgang wird unterstützt.

Hinweis

HDMI/VGA-Monitor angeschlossen

Ein angeschlossener HDMI/VGA-Monitor wird beim Start automatisch erkannt. Das Hauptvideo-

signal wird mit Audio(nur bei angeschlossenem HDMI-Kabel) auf dem Monitor ausgegeben. Der BNC-Ausgang Video Main zeigt die Kameras als Vollbild in Sequenz an.

Kein HDMI/VGA-Monitor angeschlossen:

Ist beim Start das HDMI/VGA-Kabel nicht am Monitor angeschlossen, wird das Hauptvideosignal am BNC-Anschluss Main ausgegeben. Schließen Sie das HDMI/VGA-Kabel an und starten Sie den Rekorder erneut um die automatische Erkennung durchzuführen.

Kameraausgang einstellen

Sie können maximal 8 bzw. 16 Kameras

(TVVR60011/TVVR60021) in der Liveansicht gleichzeitig darstellen lassen.

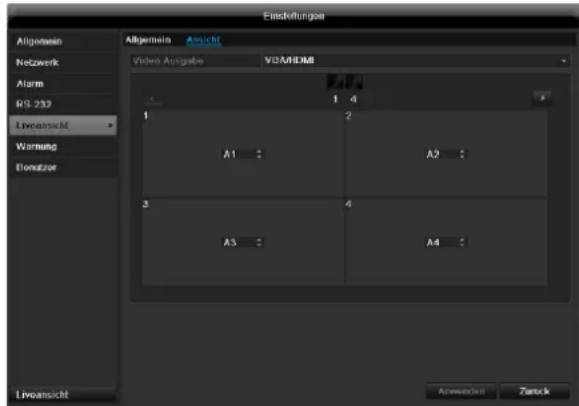

1. Klicken Sie auf den TAB Ansicht:

Einstellungen Allgemein Netzwerk Alarm RS 232 Liveansicht Warning Ersatzur Liveansicht Allgemein Assicht Video Ausgabe VOANIDIM 1 4 1 2 A1 A2 3 4 A3 A4 Arrwechsel Zurück

1. Wählen Sie den Darstellungs-Modus aus.

2. 1 × 1

3. 2×2
4. 3 × 3
   • 1 + 5
   • 1 + 7

5. 4 × 4

6. Mit den Navigationstasten weisen Sie dem jeweiligen Bildschirmausschnitt das gewünschte Kamerasignal zu.

- Die Einstellung X bedeutet, dass diese Kamera nicht gezeigt wird.

1. Klicken Sie auf Anwenden, um die Einstellung zu übernehmen.

Wiedergabe in der Liveansicht

Allgemeines

Die Wiedergabe kann auf drei verschiedenen Wegen erfolgen:

• Über Ereignissuche im Hauptmenü,
  • aus der Livedarstellung bzw.

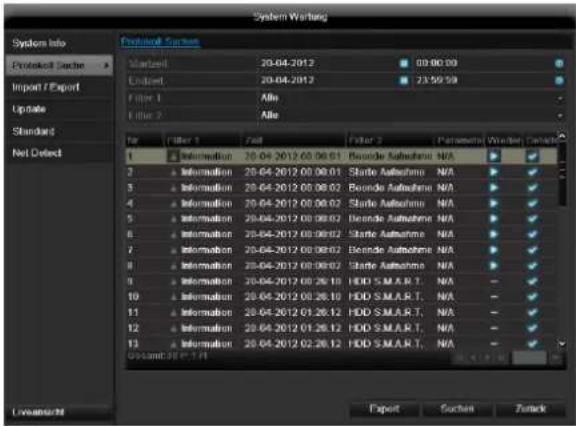

• über die Protokoll Suche im Wartungsmenü.

i

Hinweis

Die Tasten „Vorheriger/Nächster Datei/Tag/Ereignis“ sind je nach Wiedergabemodi wie folgt belegt:

Normale Wiedergabe: Beim Drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nächsten Tag.

Ereignissuche: Beim Drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nächsten Ereignis.

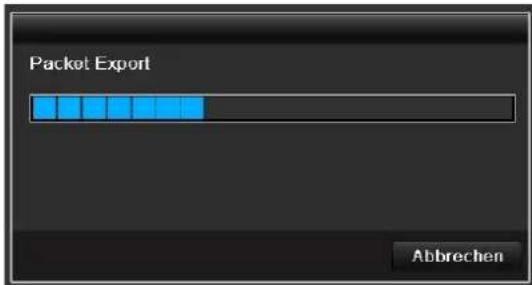

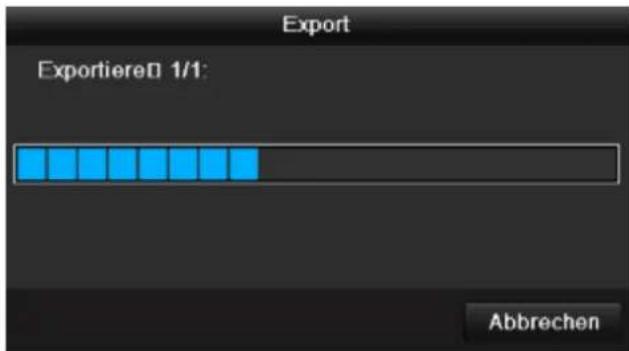

Datenexport: Beim Drücken einer der Tasten wechselt die Wiedergabe zur vorherigen/nächsten Datei.

i

Hinweis

Die zeitgleiche Wiedergabe von bis zu 4 Kamerakanälen ist möglich.

Der Wiedergabe-Bildschirm

Die Wiedergabe wird über das Kontrollfeld gesteuert:

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟y ㉟z

No	Bereich
1	laufende Wiedergabe mit Datum und Uhrzeit
2	Kamera zur Wiedergabe auswählen
3	Kalender mit Typ der Aufzeichnung
4	Kontrollfeld mit Zeitachse(siehe rechts)

Steuerung über Kontrollfeld

Das Kontrollfeld (4) dient zur Steuerung der laufenden Wiedergabe. Die Symbole haben folgende Bedeutung:

(1)

No	Bedeutung des Symbols
1	In die Zeitleiste hinein-/bzw. hinauszoomen (24/12/1 Stunde)
2	Audiowiedergabe ein-/ausschalten
3	Startpunkt bzw. Endpunkt eines Videos zur Datensicherung definieren
4	Markierung hinzufügen
5	Benutzerdefinierte Markierung hinzufügen
6	Markierungen verwalten
7	Aktivieren des digitalen Zooms. Im Übersichtsbereich kann ein Bereich für die Vergrößerung markiert werden.
8	Smart-Suche (Bereich-Suche): Markieren Sie einen Bereich im Videobild der Wiedergabe, der auf Bewegung geprüft werden soll (alternativ Klick auf Vollbilderkennung). Die Ergebnisse werden grün markiert in der Zeitleiste angezeigt.
9	Wiedergabe rückwärts
10	Stop
11	Wiedergabe starten / anhalten
12	30 Sekunden zurück springen
13	30 Sekunden vorwärts springen
14	Langsamer Vorlauf (1/16x - 1x)
15	Schneller Vorlauf (1x - 16x)
16	Vorige Aufzeichnung, voriger Tag
17	Nächste Aufzeichnung, nächster Tag
18	Zeitachse:Klicken Sie mit der Maus in die Zeitachse, um die Wiedergabe an einer anderen Stelle fortzusetzenKlicken Sie auf den „Schieber“, und ziehen Sie diesen zu der gewünschten Zeit, um von die Wiedergabe ab diesem Zeitpunkt zu starten
19	Typ der AufzeichnungBlau = DaueraufzeichnungRot = Ereignisaufzeichnung
20	Kontrollfeld ausblenden
21	Wiedergabe verlassen

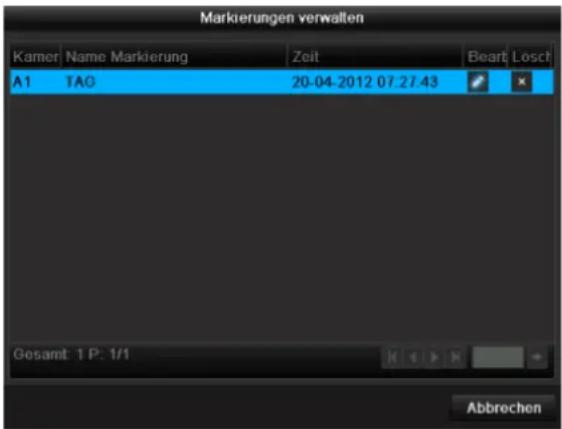

Klicken Sie auf „Markierungen verwalten“ (6):

Markierungen verwalten Kamer Name Markierung Zeit Beart Losch A1 TAG 20-04-2012 07:27:43 Gesamt 1 P: 1/1 Abbrevchen

- Um die Beschreibung Ihrer Markierung zu ändern klicken Sie auf das Bearbeiten-Symbol. Zum Entfernen klicken Sie auf das Löschen-Symbol.

Gerätemenü

Menü-Übersicht

Nachfolgende Menü-Übersicht zeigt die wichtigsten Menüs mit denen das Gerät einzustellen und steuern ist.

Zudem können Sie auf der rechten Seite wichtige Informationen zu ihrem Gerät entnehmen.

• Klicken Sie auf das gewünschte Menü, um dieses zu öffnen.
• Zum Schließen der Menü-Übersicht klicken Sie auf Verlassen.

Menū

Einstellungen

ABUS

Wartung

DVR Modell

Firmware Version

V0.0.0, Build 000000

Menü	Beschreibung	siehe S.
Einstellungen	Leitet zu den MenüsKonfiguration, Kamera, Aufzeichnung, HDD, Wiedergabe weiter.	40
Wiedergabe	Parametergesteuerte Suche nach Video- oder Bildaufzeichnungen, die von Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden, sowie Alarmereignisse und in der Wiedergabe gesetzten Markierungen.	36

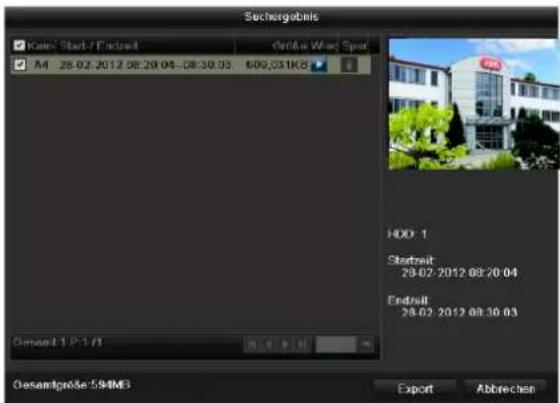

Video Export	Parametergesteuerte Suche nach Video- oder Bildaufzeichnungen, die von Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden, sowie Alarmereignisse und in der Wiedergabe gesetzten Markierungen.	56

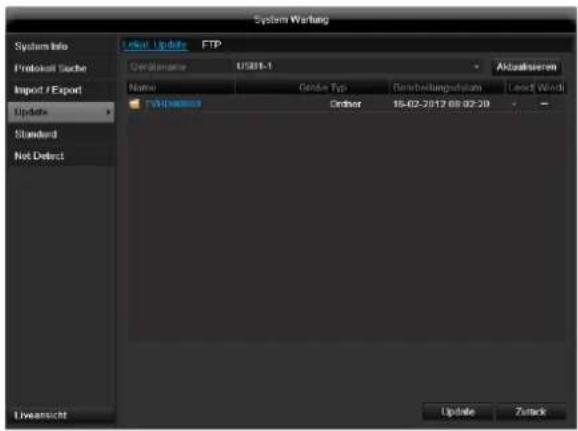

Wartung	System Informationen, Logdatei durchsuchen, Konfiguration importieren/exportieren, Gerätewartung wie Update auf neue Firmware, Werkseinstellungen laden, Netzwerkauslastung anzeigen.	58

Einstellungen

Einstellungen Konfiguration Kamera Aufzeichnung HDD Wiedergabe Zurück

Menübeschreibung

Menü	Beschreibung	siehe S.
Konfiguration	Verwalten aller Geräteeinstellungen (Allgemein, Netzwerk, Alarm, RS232, Anzeige, Warnung, Benutzer).	27 - 50
Kamera	Menü zum Einstellen von Kameraparametern (OSD-Konfiguration, Bildmodus, PTZ-Konfiguration, Bewegungserkennung etc.)	28

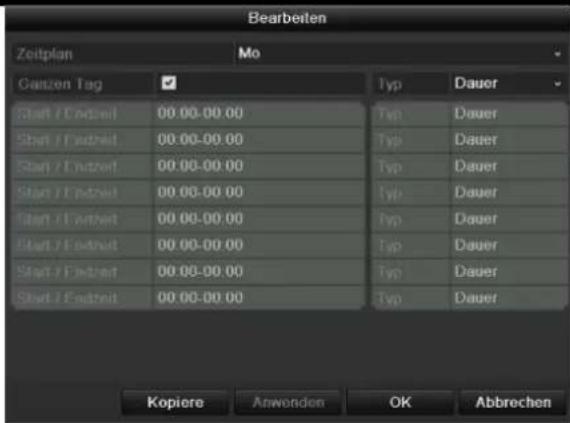

Aufzeichnung	Menü zum Einstellen von Aufnahmeparametern (Zeitplan, Kamerauflösung, -stream etc.)	44

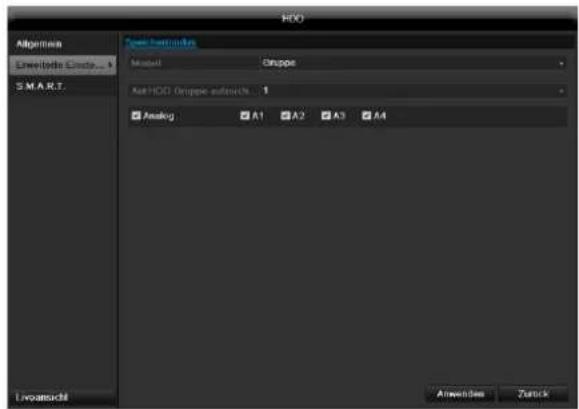

HDD	Eingebaute Festplatten initialisieren bzw. verwalten (zuweisen Lese-/Schreibfunktion, Kameras, verwalten Netzwerkfestplatte etc.).	47

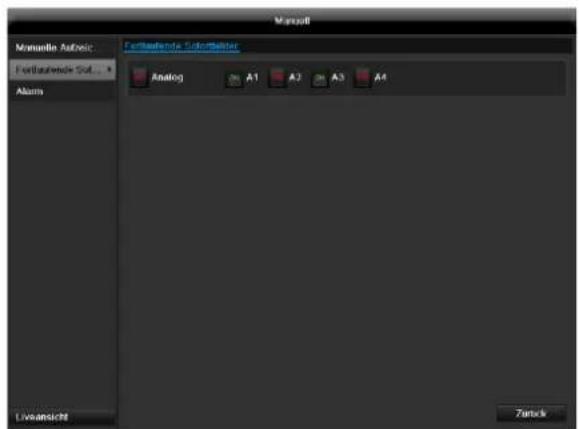

Panikaufzeichnung	Startet bzw. beendet die manuelle Video- und Bildaufzeichnung ausgewählter Kameras sowie das manuelle Schalten der Alarmausgänge.	50

Konfiguration

Einstellungen Abgsumen DNSF DST Füstellungen Werten Einstellungen Network Alarm BG-232 Livansicht Warnung Bundnor Sprache Deutsch CVBTS-Ausgänge Standard P&L Auflösung 1024*788/6012 Zeitnote (GMT+01.00) Amsterdam, Berlin, Rome, Paris Orbital Format DD-MM-YYYY Cotion 28-02-2012 Zell 14:19:14 Geschwindigkeit des Max. Austige Aktiessen US-Aufwendierung inkl. ■ Livansicht Anwenden Zurück

Hinweis

Das Menü Konfiguration verwaltet sämtliche Geräteeinstellungen.

Warnung

Vergewissern Sie sich, dass Datum und Uhrzeit korrekt eingestellt wurden.

ACHTUNG:

Nachträgliche Änderung kann zu Datenverlusten führen!

Sorgen Sie rechtzeitig für eine Datensicherung.

Überblick

Menü	Einstellung	Seite
Allgemein	Sprache, Video, Uhrzeit, Datum, Maus, Passwort, Sommerzeit, weitere Einstellungen	28
Netzwerk-Konfiguration	Erforderliche Netzwerkeinstellungen (manuelle IP, DHCP, PPPOE, DDNS etc.) sowie Netzwerkstatus-Übersicht	30

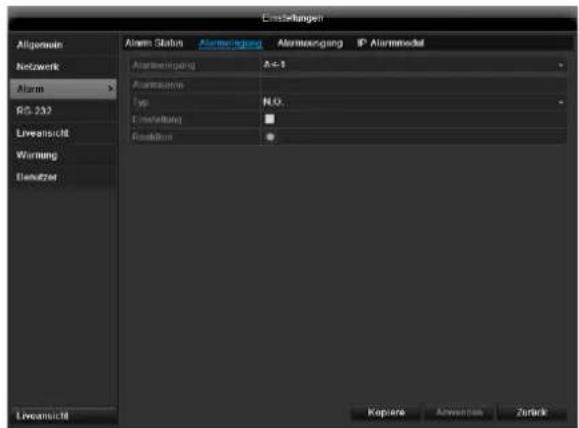

Alarm	Zuweisung und Parametrisierung der Melder zu den Alarmeingängen und Relaisausgängen	46
RS-232	Parameter des seriellen Anschlusses	x
Liveansicht	Displayeinstellungen, Zuweisung des Ereignisausganges	33

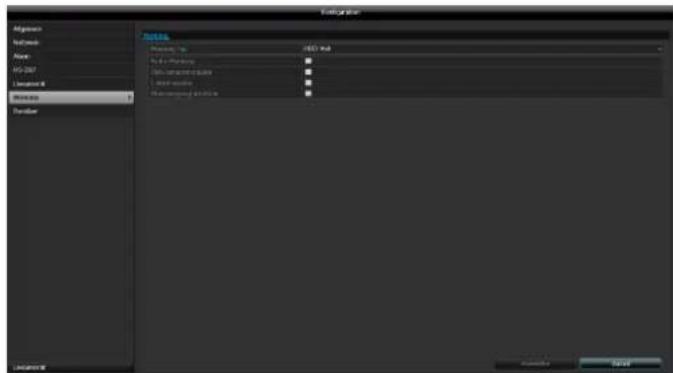

Warnung	Verhalten des Gerätes im Ausnahmefall (Festplatte voll, Netzwerk getrennt etc.)	50

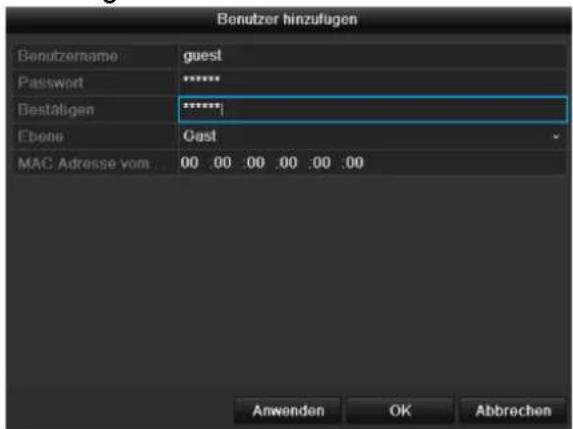

Benutzer	Hinzufügen, Ändern von Benutzern, Vergabe Zugriffsrechte	38

Hinweis

Beachten Sie die Hinweise in den jeweiligen Kapiteln.

Allgemeine Einstellungen

Einstellungen Algemini Algente DST Einstellungen Weitere Einstellungen Netzwerk Name: CVBRL-Ausgabe Standard PAL Auftrussung 1024*79850HZ Festquote (OMT-01.00) Amsterdam, Berlin, Rome, Paris Livesansicht Datum: Entstand DD-MM-YYYY Wertung Current 28-02-2012 Zahl 14 19.14 Geschwindigkeit des Max. Anschuss Informationen 31-Aufremsatypierung aktien Livanzahl

TAB Allgemein	Einstellung
Sprache	OSD-Sprache
Video Standard	PAL, NTSC
Auflösung	Monitor-Auflösung
Zeitzone	GMT (Greenwich Mean Time)
Datumsformat	MM-TT-JJJJ, TT-MM-JJJJ, JJJJ-MM-TT
Systemzeit	Datum, Uhrzeit
Geschwindigkeit des Mauszeigers	Schiebebalken, links niedrige,rechts hohe Geschwindigkeit
Assistent aktivieren	Checkbox aktiv:Der Assistent erscheint bei Systemstart.
ID-Authentifizierung aktivieren	Checkbox inaktiv:Keine Passworteingabe am Re-korder selbst nötig. Beim Zugriff per Netzwerk muss das Passwort allerdings eingegeben werden.Checkbox aktiv:Passwort muss eingegeben werden, bevor das Menü bedient werden kann.
TAB DST Einstellungen	Einstellung
Auto DST Anpassung	Bei aktivierter Checkbox stellt das Gerät die Sommerzeit automatisch um.
DST aktivieren	Bei aktivierter Checkbox kann ein genaues Anfangs-/Enddatum gewählt werden.
Von, bis	Datum Start, Ende Sommerzeit
DST Bias	Daylight Saving Time Bias: Korrektur der Sommerzeit zur Referenzzeit
Weitere Einstellungen	Einstellungen
Name	Eindeutige Spezifikation des Gerätes
No	Zur eindeutigen Identifizierung bei Benutzung mit einer Fernbedienung
CVBS Helligkeit	Schieberegler, links niedrige, rechts höhere Helligkeit
Menü Verweil-zeit	Nie / 1 ... 30 Minuten – regelt die Dauer der Menüeinblendung, bis das Menü wieder ausgeblendet wird
Menü Ausgabe Modus	Legt fest, an welchen Videoausgängen das OSD Menü sichtbar ist. Optionen: Auto, HDMI/VGA, CVBS
Ereignis Hinweis	Aktiviert die Ereignisanzeige im Live-Bild (Ausrufezeichen im Live-Bild)

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Netzwerk-Konfiguration

Allgemeines

Die korrekten Netzwerkeinstellungen sind unabdingbar, falls Sie

- das Gerät und die Überwachung über Ihren Browser fernsteuern möchten.

Hinweis

Bitte lesen Sie vor der Einrichtung des Gerätes nachfolgende allgemeine Hinweise.

Ein Netzwerk ist ein Zusammenschluss von mindestens 2 netzwerkfähigen Geräten.

Übertragungsarten:

• kabelgebundene Netzwerke (z.B. CAT5-Kabel),
  • Funknetzwerke (WLAN) und
• andere Übertragungsmöglichkeiten (Powerline).

Alle Systeme besitzen wesentliche Gemeinsamkeiten aber unterscheiden sich in verschiedener Hinsicht.

Begriffe

Anbei eine Übersicht über die Begriffe, die für die Verwendung des Gerätes in Netzwerken relevant sind.

Parameter	Einstellung
IP-Adresse	Eine IP-Adresse ist die eindeutige Adresse eines Netzwerkgerätes in einem Netzwerk. Diese darf innerhalb eines Netzwerks nur ein einziges Mal vorkommen. Es gibt bestimmte IP-Adressbereiche, die für öffentliche Netzwerke, wie z.B. das Internet reserviert sind.
Private Adressbereich	z.B. 10.0.0.0 - 10.255.255.255, Subnetzmaske 255.0.0.0 172.16.0.0 - 172.31.255.255 Subnetzmaske 255.255.0.0 192.168.0.0 - 192.168.255.255 Subnetzmaske 255.255.255.0
Subnetzmaske	Ist eine Bitmaske, die verwendet wird um Entscheidungen bzw. Zuordnungen beim Routing zu treffen. In Heimnetzwerken standardmäßig 255.255.255.0
Gateway	Netzwerkgerät, das allen anderen Netzwerkgeräten den Zugang zum Internet ermöglicht. Z.B. der Computer, an den das DSL-Modem angeschlossen ist oder meistens der Router bzw. Access Point innerhalb des Netzwerks.

Parameter	Einstellung
Nameserver	Auch DNS (Domain Name Server) genannt, ist dafür zuständig, dass einer Webadresse bzw. URL (z.B. www.google.de) eine eindeutige IP-Adresse zugeordnet wird.Wenn man eine Domain in einem Browser eintippt, sucht der DNS die passende IP-Adresse des Servers und leitet die Anfrage an diesen weiter.Hier kann die IP eines DNS des Providers eingetragen werden. Oft ist es aber ausreichend, die IP des Gateways zu wählen. Dieser leitet die Anfragen dann selbstständig an den Provider-DNS weiter.
DHCP	Der DHCP-Server weist einem Netzwerkgerät die IP-Adresse, Subnetzmaske, Gateway und den Nameserver automatisch zu.DHCPs sind in aktuellen Routern verfügbar. Der DHCP-Dienst muss gesondert eingestellt bzw. aktiviert werden, nähere Infos entnimmt man dem entsprechen-den Handbuch.Hinweis:Bei der Verwendung von festen IP-Adressen UND einem DHCP-Server sollten Sie darauf achten, dass die festen IP-Adressen außerhalb der per DHCP vergebenen Adressen liegen, da es sonst zu Problemen kommen kann.
Port	Ein Port ist eine Schnittstelle, über die verschiedene Programme kommunizieren. Bestimmte Ports sind fest vergeben (23: Telnet, 21: FTP), andere können frei gewählt werden. Ports sind bei verschiedenen Anwendungen relevant, z.B. bei einem externen Zugriff über einen Browser auf das Gerät.
MAC Adresse	Die MAC-Adresse (Media-Access-Control-Adresse, auch Ethernet-ID) ist die spezifische Hardware-Adresse des Netzwerkadapters.Diese dient zur eindeutigen Identifizierung des Geräts in einem Rechnernetz.

Netzwerkaufbau

Das Gerät muss über CAT5/CAT7-Verkabelung physisch mit dem Netzwerk verbunden werden, siehe Anschlüsse S. 1.

Hinweis

Bitte Anleitungen und Hinweise der Netzwerkgeräte beachten.

Es können mehrere Switches/Routers/AccessPoints miteinander verbunden werden. Firewalls und andere Sicherheitssoftware kann das Netzwerk beeinträchtigen.

Warnung

Bei Verwendung eines Routers sind die Netzwerkclients, so auch der Rekorder, mit dem Internet „verbunden“. Das gilt aber auch umgekehrt. Ergreifen Sie unbedingt Schutzmaßnahmen wie z.B. Verwendung einer Firewall, Passwort ändern, Änderung des Ports) um ungewollten Zugriff von außen zu verhindern!

Netzwerk-Konfiguration

Einstellungen Abgstream Network Alarms RS 232 Liveansicht Worming Denather Abgstream Mode: Multi-adservice NAC adaptive LAN1 NAC Type 10M/100M/1000M Self-adaptive DHSP aditumen: IPV4 Address 192 168 0 25 IPV4 Subnet Mask 256 256 256 0 IPV4 Default Gateway 192 168 0 1 IPV6 Address 1 1680.240 350 1680.168064 IPV6 Address 2 IPV6 Standard Ordinary MAC Address 00.48.35.36:16:98 MTV (Systems) 1500 Bevertragter DNS Server Alternative DNS Server Default Route LAN1 Liveansicht Answeden Zurek

TAB	Einstellung
Allgemein	Einstellungen zum lokalen Netz sowie Wahl des Netzwerkmodus.
PPPOE	PPPOE wird bei ADSL-Anschlüssen und der Verwendung eines Modems in Deutschland verwendet.Klicken Sie auf Ändern, um die Zugangsdaten (Kennung, Passwort) zu Ihrem Provider einzugeben.
DDNS	Server zur Dynamischer Domain-Name-System Verwaltung zur Aktualisierung von Hostnamen bzw. DNS-Einträgen

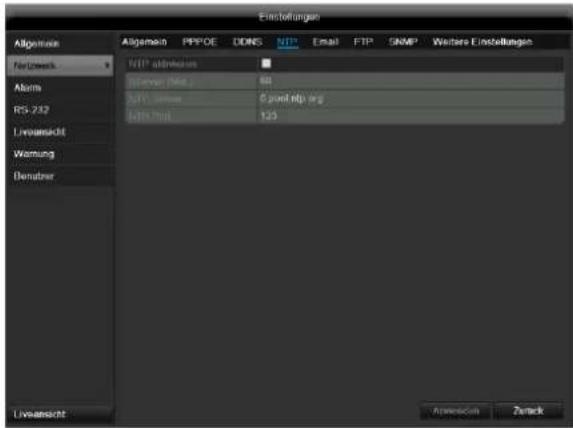

NTP	Network Time ProtocolServer zur Uhrzeit-Synchronisation

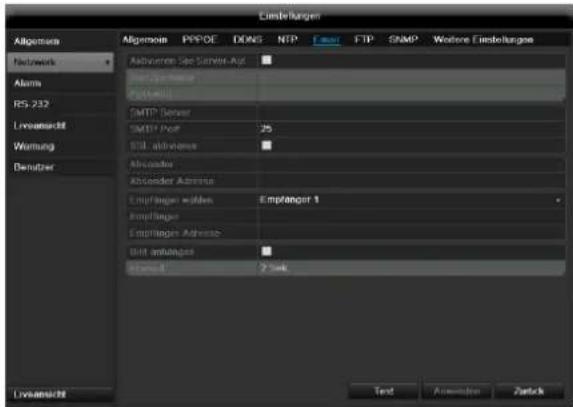

Email	Spezifizieren Sie die Mail-Einstellungen, unter denen im Alarmfall an eine spezifische Mailadresse eine Email gesendet wird.
FTP	Konfigurieren Sie die Adresse eines FTP-Servers und den Pfad, in welchem die Dateien gespeichert werden sollen.
SNMP	Konfigurieren Sie die Parameter, um Informationen zum Gerätestatus zu erhalten.

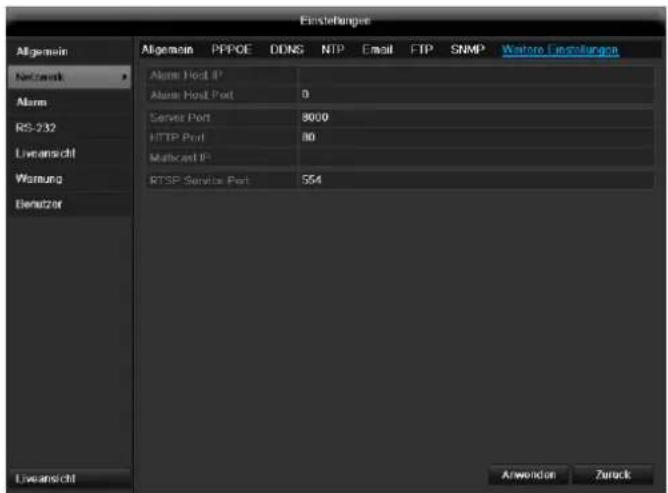

Weitere Einstellungen	Konfigurieren Sie hier die IP-Adresse des PCs, an den bei einem Alarm eine Meldung ausgegeben werden soll.

TAB Allgemein

Parameter	Einstellung
Modus	Net Fault-tolerance: Beide Netzwerkadapter verwenden die gleichen Netzwerkeinstellungen. Der 2. Netzwerkadapter steht im Falle von Problemen des 1. Netzwerkadapters zur Verfügung.Load Balance: Beide Netzwerkadapter verwenden die gleichen Netzwerkeinstellungen. Die Bandbreite wird zwischen beiden Adaptern aufgeteilt.Multi-adresse (Standard): Die Netzwerkadapter verwenden unterschiedliche Netzwerkeinstellungen. Ein Adapter wird als Standardadapter festgelegt für die externe Kommunikation festgelegt. Der 2. Adapter wird für den Anschluss von IP Kameras verwendet.
NIC auswählen	Wählen Sie zwischen LAN1 und LAN2 zur Bearbeitung aus.
NIC Typ	Stellen Sie hier die Übertragungsgeschwindigkeit der eingebauten Netzwerkkarte ein.Tipp: 10M/100M/1000M Self-adaptive
DHCP	Aktivieren Sie die Checkbox, falls Sie im Netzwerk die IP-Adressen dynamisch per DHCP vergeben.DHCP aktiv: nachfolgende Eingabefelder sind inaktiv geschaltet, da die Parameter von DHCP bezogen werden.Hinweis:Wenn Sie die IP-Adressen manuell vergeben, achten Sie darauf, dass DHCP nicht aktiv ist (kein Haken in der ,Checkbox')
IPv4 Adresse	Adresse des Netzwerkgerätes im Netzwerk bei manueller Vergabe
IPv4 Subnetzmaske	im Normalfall 255.255.255.0
IPv4 Default Gateway	Adresse des Gateways für den Internetzugang
IPv6 Adresse 1	aktuell noch keine Funktion
IPv6 Adresse 2	aktuell noch keine Funktion
IPv6 Standard Gateway	aktuell noch keine Funktion
MAC Adresse	Hardware-Adresse der eingebauten Netzwerkkarte
MTU (Bytes)	Beschreibt die maximale Paketgröße eines Protokolls.
Bevorzugter	Adresse des Domain Name Servers

DNS Server	in der Regel die IP-Adresse des Gateways
Alternativer DNS	IP-Adresse des alternative DNS
Default Route	Auswahl des Ethernetanschlusses für die externe Netzwerkverbindung (z.B. Internet).

i

Hinweis

Einige dieser Einstellungen sind für manche Modi nicht wählbar.

PPPOE

Einstellungen Allgemein DEME DDNS NTP Email FTP SNMP Weitere Einstellungen Allgemein DEME DDNS NTP Email FTP SNMP Weitere Einstellungen DEME DDNS NTP Email FTP SNMP Weitere Einstellungen Allgemein DEME DDNS NTP Email FTP SNMP Weitere Einstellungen DEME DDNS NTP Email FTP SNMP Weitere Einstellungen Allgemein DEME DDNS NTP Email FTP SNMP Weitere Einstellungen DEME

1. Aktivieren Sie die 'Checkbox' PPPOE und geben Sie dann den Benutzernamen (Internetzugangskennung) sowie das Passwort ein und bestätigen Sie das Passwort.

2. Übernehmen Sie Ihre Daten mit Anwenden.

Warnung

Verwenden Sie PPPOE nach Möglichkeit nur, wenn kein Router vorhanden ist!

DDNS

Einstellungen Allgemein Netzwerk Norm RS-239 Erwartzahl Wartung Bundanzur Allgemein PPPOE DONS NTP Email FTP SNMP Wertene Einstellungen DONS ußverwerte DONS (uf) Dyadicn Norm Abwechsel Gesamt Durchsatz Norm Dyschussame Forschwert Bewicht Anwunden Zurück

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abusserver.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.

2. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „DynDNS“ und tragen Sie im Feld „Server Adresse“ die IP-Adresse www.abus-server.com ein.

3. Übernehmen Sie Ihre Daten mit Anwenden. Die IP-Adresse Ihrer Internet Verbindung wird nun jede Minute am Server aktualisiert.

NTP

Einstellungen Allgemeine Netzwerk NTP address Server (Red 2) 80 RTX address 6 port rtp.org RTX http 123 Liveansicht Warming Denather Liveansicht Abwecken Zernack

Hinweis

Der Rekorder kann die Uhrzeit mit einem externen Server synchronisieren. Dafür stehen mehrere Serveradressen im Internet zur Verfügung.

1. Aktivieren Sie die 'Checkbox' NTP und geben Sie an, nach welcher Zeitspanne die Synchronisation erneut erfolgen soll. Geben Sie die IP-Adresse des NTP Servers sowie den NTP-Port ein.

2. Übernehmen Sie Ihre Daten mit Anwenden.

Email

Bei einem Alarm kann das Gerät eine Nachricht per Email versenden. Geben Sie hier die Email-Konfiguration ein.

Cininklungen Allgemeine Network Alarm RS 232 Lineanschnitt Warming Denutzer Algegenism PPFOE DONG NTP F-mail FTP SNMP Wolters Cinklungen Akquisition Set Server-Aut New Accountier Punchbox SMTP Server SMTP Port SITI alluvages Aborderer Aborderer AdmRNA Empfangen wafles Empfangen Empfangen Adresse SITI anvages Santel Empfangen 1 2 Bank Text Anschinen Zack

Parameter	Einstellung
Aktivieren Sie Server Authentifizierung	Checkbox aktivieren, wenn eine Anmeldung am Server des Internet-Providers erfolgt
Benutzername	Mail-Konto beim Provider
Passwort	Passwort, mit dem das Email-Konto geschützt ist
SMTP Server	SMTP-Server-Adresse des Providers
SMTP Port	Geben Sie den SMTP-Port an (Standardmäßig: 25)
SSL aktivieren	’Checkbox’ aktivieren, um die Email-Verschlüsselung zu aktivieren
Absender	Absendername
Absender Adresse	Die zum Email-Konto gehörende Email-Adresse
Empfänger wählen	Wählen Sie drei mögliche Empfänger aus, die die Email erhalten sollen
Empfänger	Geben Sie hier den Namen des Empfängers ein
Email Adresse	Geben Sie die Email-Adresse des Empfängers ein
Bild anhängen	’Checkbox’ aktivieren, wenn zusätzlich zur Email Aufnahmen der Kamera als Foto-Dateien gesendet werden sollen
Intervall	Wählen Sie eine Auslösezeit zwischen 2 bis 5 Sekunden. Die Bilder werden erst versandt, wenn über den definierten Zeitraum Bewegung detektiert wurde.

1. Geben Sie die Parameter der Email-Benachrichtigung ein.
2. Klicken Sie dann auf Test, um testweise eine Email zu versenden.
3. Wenn Ihre Eingaben korrekt sind und Sie eine Bestätigungsmail erhalten haben, drücken Sie auf Anwenden.

i

Hinweis

Das Gerät sendet eine Email an den eingerichteten Empfänger.

Falls diese Email nicht beim Empfänger ankommt, überprüfen Sie die Einstellungen und korrigieren Sie diese.

Überprüfen Sie ggf. die Junk-Mail-Einstellungen Ihres Mail-Clients.

i

Hinweis

Benutzen Sie aus Kompatibilitätsgründen nur E-Mail Clients, bei denen eine Einwahl über SMTP möglich ist.

SNMP

Einstellungen Allgemein Netzweck Abame RG 202 Liveansicht Warnung Demutzer Allgemein PPPDE DONG NTP Email FTP ETF Weitere Einstellungen 1806® adenommen VWV® version V2 GND Port 365 Basis Car Ownership 200% VDD Car Ownership private Top-Access Top-Port 162 LWGNRISCH Anwunden Zurück

Parameter	Einstellung
SNMP aktivieren	Checkbox aktivieren, um eine Verbindung mit einer SNMP Software herzustellen
SNMP Version	Version des SNMP-Systems
SNMP Port	Geben Sie den SNMP-Port an (Standardmäßig: 161)
Read Community	Geben Sie den „Key“ entsprechend den Einstellungen Ihrer SNMP Software ein.
Write Community	Geben Sie den „Key“ entsprechend den Einstellungen Ihrer SNMP Software ein.
Trap Adresse	Geben Sie die IP-Adresse des SNMP-Managers an
Trap Port	Geben Sie den Trap-Port an (Standardmäßig: 162)

Hinweis

SNMP wird für die Überwachung des Gerätezustandes benutzt. Sie benötigen hierzu eine nicht bei ABUS erhältliche SNMP-Software.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück.

UPnP

Parameter	Einstellung
UPnP aktivieren	Aktiviert die automatische UPnP Portweiterleitung im Router
Zuordnungstyp	Die Portvergabe für die Portweiterleitungen kann automatisch oder manuell erfolgen.
Port Typ	Server Port: Genereller KommunikationsportHTTP Port: Port für HTTP ProtokollRTSP Port: Port für RTSP ProtokollHTTPS: Port für sichere HTTP Protokollverbindung

Bearbeiten	Aktiviert die Bearbeitung des externen Ports
Extern Port	Port für die Erreichbarkeit des entsprechenden Dienstes auf der externen Routerseite.
IP-Adresse zuordnen	Interne IP Adresse des DVRs
Port	Interner Port des entsprechenden Dienstes im DVR
Status	Aktivitätsstatus der entsprechenden Portweiterleitung

Weitere Einstellungen

Einstellungen Allgemein Network Alarm RS-232 Liveansicht Worung Benutzer Allgemein PPPOE ODNS NTP Email FTP SNMP Werte Fungslovens Alarm Port IP Alarm Port Port 0 Server Port 8000 HTTP Port 80 Mailport IP RTSP Service Port 554 Liveansicht Anwerten Zurück

Parameter	Einstellung
Alarm Host IP	Netzwerk-Adresse der CMS-Station
Alarm Host Port	Port Ihrer CMS Station
Server Port	Port für Datenkommunikation (Standardgemäß: 8000)
HTTP Port	Port des Webservers (Standardgemäß: 80)
Multicast IP-Adresse	Sie können zur Traffic-Minimierung hier auch die Multicast IP eingeben. Die IP-Adresse muss mit der in der Videoüberwachungssoftware übereinstimmen.
RTSP Service Port	Geben Sie den RTSP-Port an (Standardmäßig 554)
HTTPS aktivieren	Aktiviert die sichere Verbindung über HTTPS
HTTPS-Port	Vergabe des HTTPS Kommunikationsports
High-speed-Download aktivieren	Die ausgehende Netzwerkperformance wird auf Kosten der Ressourcen für lokale OSD Darstellung erhöht. Diese Funktion sollte nur temporär aktiviert werden, um z.B. Da-tensicherung zu einem PC zu beschleunigen.

i
Server Port 8000 sowie HTTP Port 80 sind die Standard-Ports für Remote Clients bzw. Remote Internetbrowser Zugang.
i
Bei Alarm Host IP/Port konfigurieren Sie die Netzwerkadresse des PCs Ihrer CMS-Software. Bei Alarmfall wird die CMS-Software benachrichtigt, welche je nach Einstellung verschiedene Alarmreaktionen ausführt.

Hinweis

Hinweis

Alarm Name	Geben Sie eine eindeutige Beschreibung ein, z.B. Türkontakt Lagerhalle
Typ	N.O.: Schaltkreis normal geöffnet.N.C.: Schaltkreis normal geschlossen
Einstellung	Aktivieren einer Reaktion
Reaktion	Bearbeiten einer Reaktion

• Aktivieren Sie den Alarmeingang mit Setzen der Checkbox bei „Einstellungen“.
• Legen Sie das Verhalten des Rekorders bei Alarmfall unter „Reaktion“ fest.
• Klicken Sie auf Kopiere, um diese Einstellungen für andere Kameras zu übernehmen.
• Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück.

Alarm

Alarm Status

Liste Alarmengang Liste Alarmengang No Alumserung Adversa Kamera Alumet Typ A<-1 Lokal N O A<-2 Lokal N O A<-3 Lokal N O A<-4 Lokal N O U<-1 192.160.0.81 N O U<-2 192.160.0.81 N O Liste Alarmengang No Alumserung Adversa Kamera Vorwesitzel A>-1 Lokal S Sak A>-2 Lokal S Sak U>-1 192.160.0.81 S Sak U>-2 192.160.0.81 S Sak Livehend Zurück

Hier sehen Sie eine Liste mit allen Alarmein- und Alarmausgängen und deren aktueller Status.

Alarmeingang

Alarm Status Alarmengang Alarmengang IP Alarmendel Alarm Status Alarmengang A=1 Network Alarm R5.232 Live/solid Warning Denutzer Alarm Status Alarmengang A=1 Accumference Top N.O. Live/Solid Endline Live/solid Kopiere Adversatz Zurück

• Wählen Sie eine Reaktion bei Alarmfall mit Klicken auf das „Einstellungs“-Symbol bei „Reaktion“ aus.

Parameter	Einstellung
Alarm Ein-gang	Den Alarmeingang auswählen, um die Einstellungen vorzunehmen

REAKTION

TAB Kanal auslösen

Kanal auslösen Reaktion Zeitplan aktivieren Reaktion PTZ Analog A1 A2 A3 A4 Anwenden OK Abbrechen

Wählen Sie mit aktivieren der jeweiligen Checkbox aus, welcher Kamerakanal bei Alarmfall ausgelöst werden soll.

i

Hinweis

Um mithilfe eines Alarmes aufzunehmen, müssen Sie den Zeitplan unter Aufzeichnung (siehe .S. 44) einrichten.

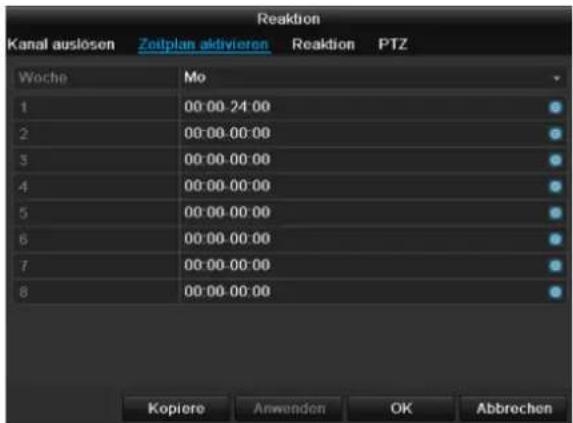

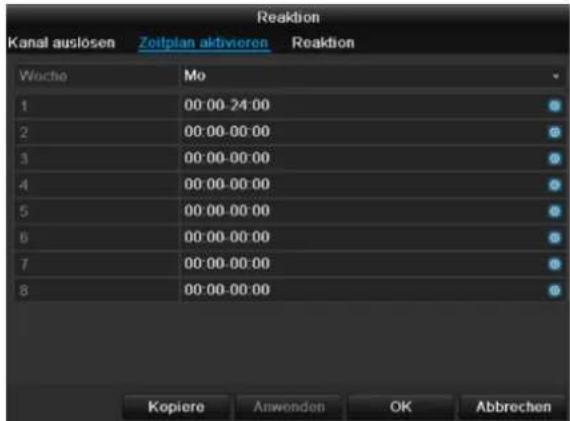

TAB Zeitplan aktivieren

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion PTZ Woche Mo 1 00:00:24:00 2 00:00:00:00 3 00:00:00:00 4 00:00:00:00 5 00:00:00:00 6 00:00:00:00 7 00:00:00:00 8 00:00:00:00 Kopiere Anwenden OK Abbrechen

• Legen Sie fest, zu welcher Zeit die im TAB „Reaktion“ auszuwählenden Verhaltensweisen im Alarmfall aktiviert sein sollen.
• Klicken Sie auf „Kopiere“, um diese Einstellungen für andere Wochentage oder die gesamte Woche zu übernehmen.

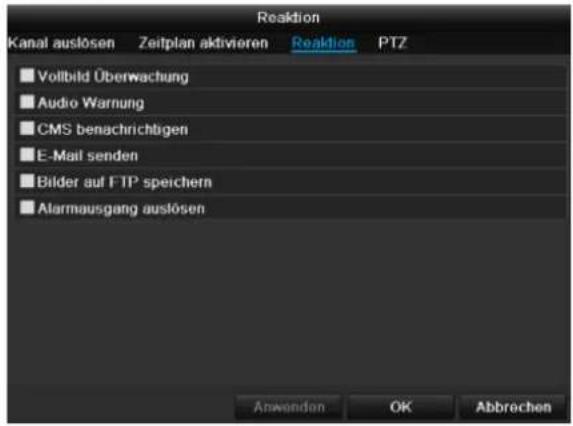

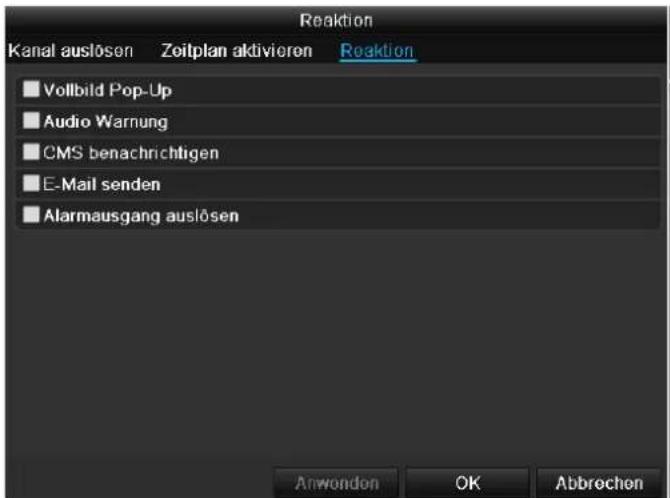

TAB Reaktion

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion PTZ ■ Vollbild Überwachung ■ Audio Warnung ■ CMS benachrichtigen ■ E-Mail senden ■ Bilder auf FTP speichern ■ Alarmausgang auslösen Anwenden OK Abbrochen

Legen Sie die Verhaltensweise im Alarmfall fest:

Parameter	Einstellung
Vollbild Überwachung	Auf dem Monitor erscheint eine Einblendung
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS benachrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dort im Überwachungsmodus sein.
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet (siehe S. 30)

Alarmausgang auslösen

siehe S. 45

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück.

TAB PTZ

Aktuell keine Funktion.

Parameter	Einstellung
PTZ	PTZ Kamera auswählen
Preset aufrufen	Ein Preset (voreingestellte Position) kann aufgerufen werden.
Preset	Auswahl des Presets
Tour starten	Eine Tour kann gestartet werden.
Tour	Auswahl der Tour
Muster starten	Ein Muster kann aufgerufen werden.
Muster	Auswahl des Musters

Alarmausgang

Einstellungen Alterskosten Network Alterskosten NS-232 Lineartsfeld Warning Breaker Lineartsfeld Alterskosten Alterskosten Network Networkendal A=1 S Sok Koplore Anversilon Zurück

1. Wählen Sie einen den zu konfigurierenden Alarmausgang in dem Drop-down Menü bei „Alarmausgang“ aus.
2. Vergeben Sie bei „Alarmname“ dem Alarmeingang einen beliebigen Namen.
3. Wählen Sie bei „Verweilzeit“ aus, wie lange der Alarm auslösen soll.
4. Stellen Sie bei „Reaktion“ den Zeitplan für den Alarmausgang ein.
5. Klicken Sie auf Kopiere, um diese Einstellungen für andere Alarmausgänge zu übernehmen.
6. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück.

Warnung

Für folgende Fehlertypen können Sie eine Warnung auslösen:

• HDD Voll
• HDD Fehler
• Netzwerk getrennt
  • IP Konikt
• Illegales Anmelden
  • Video Signal nicht normal
  • Video Ein-/Ausgangssignal ungleich
• Fehler Aufzeichnung

Parameter	Benachrichtigungen
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS benachrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dort im Überwachungsmodus sein.
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 44
Alarmausgang auslösen	siehe S. 35

Benutzer

Emballen Algevres Network Alarm RIS 2019 Liveansicht Wernung Beautier Monitor version Password system No. Umwaltersprune Ebene MAC Address Voin Bond Rect Ourt Listet 1 admin Admin 00:00:00:00:00 00 2 good Best 00:00:00:00:00 00 Liveansicht Hinzüftegas Zutack

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

In der Benutzer-Verwaltung können Sie neue Benutzer hinzufügen, löschen oder die bestehenden Einstellungen ändern.

1. Um einen neuen Benutzer hinzuzufügen, wählen Sie Hinzufügen.

Bonutzer hinzufugen Bonutzername guest Password ****** Bestäligen ****** Ebene Gust MAC Adresse vom 00.00.00.00.00.00:00 Anwenden OK Abbrechen

Parameter	Einstellung
Benutzername	Eindeutige Kennzeichnung
Passwort	Zugangscode zum Gerät, zur GeräteverwaltungHinweis: wechseln Sie Passwörter regelmäßig, verwenden Sie Kombinationen aus Buchstaben, Zahlen etc., notieren Sie Passwörter an einem geschützten Ort.
Bestätigen	Zugangscode zur Sicherheit erneuteingeben
Level	WICHTIG:Beim Level Betreiber können mehrRechte als beim Level Gast eingestellt werden.

Benutzer MAC

MAC-Adresse des Netzwerkadapters des vom jeweiligen Benutzer verwendeten PCsHinweis:Dies beschränkt den Zugriff auf den PC, dessen MAC-Adresse hier eingegeben wurde!

1. Geben Sie den Namen und das Passwort ein und bestätigen Sie die Passworteingabe im Feld darunter.

2. Wählen Sie den Level und geben Sie die MAC-Adresse an.

3. Bestätigen Sie die Einstellungen mit einem Klick OK.

Warnung

Beachten Sie nachfolgende Hinweise zur Vergabe der Zugriffsberechtigungen.

Einstellung der Rechte

Steuern Sie die Zugriffsrechte des Benutzers, indem Sie auf das „Recht“-Symbol klicken. Es können nur Zugriffs-daten von manuell hinzugefügten Benutzern geändert werden:

Recht Lokale Konfiguration Remote Konfiguration Kamera-Konfiguration ✓ Lokale Protokoll Suche ■ Lokale Parameter Einstellungen ■ Erweiterte Einstellungen ■ Lokal Herunterfahren / Neustarten Anwenden OK Abbrechen

Hinweis

Der Benutzer kann lokal, d.h. am Gerät Einstellungen vornehmen oder Parameter ändern.

Der Benutzer kann/darf über die Netzwerkverbindung auf das Gerät zugreifen.

Im TAB Kamera wird die Berechtigung auf den Zugriff zu einzelnen Kameras (über Netzwerk oder lokal) eingestellt.

Parameter	Einstellung
Lokale Kon-figuration	Lokale Protokoll SucheLokale Parameter EinstellungenErweiterte EinstellungenLokal Herunterfahren / Neustart
Remote Kon-figuration	Remote Protokoll SucheRemote Parameter EinstellungenRemote Seriell Port SteuerungRemote Video-Ausgabe SteuerungZwei-Wege AudioRemote Alarm SteuerungErweiterte EinstellungenRemote Herunterfahren / Neustart
Kamera Kon-figuration	Kamera Rechte:Remote Live AnsichtLokal Manuelle SteuerungRemote Manuelle SteuerungLokale WiedergabeRemote WiedergabeLokale PTZ SteuerungRemote PTZ SteuerungLokaler Videoexport

Warnung

Ändern Sie die allgemeinen Einstellungen des Benutzers (Name, Passwort, Level, MAC-Adresse) mit einem Klick auf das „Bearbeiten“-Symbol oder in dem TAB „Passwort ändern“.

Kamera

Kamera

TAB Analoge Kameras

Kamera No	Zeigt die Kameranummer an.
Kamera Name	Zeigt den Kameranamen an.
Status	Automatische Erkennung des Videosignalstatus
Live	Eine Vorschau des Live-Bildes kann hier angezeigt werden.
Status	Kanäle können hier aktiviert oder deaktiviert werden.

TAB IP Kameras

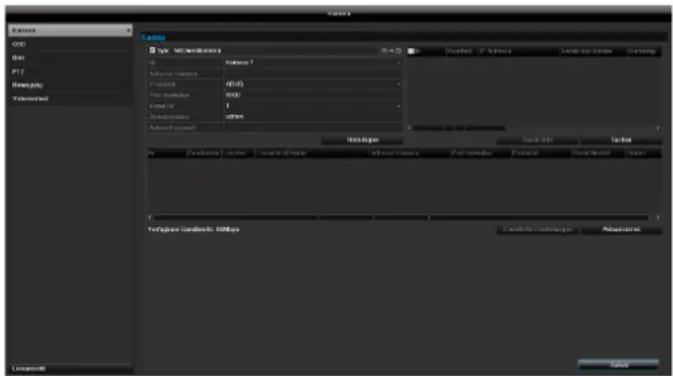

Data type: DataSetters Name: 16 Description: Adversal Name: P racted P racted Caste or Delefsenzenes P racted Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name Name None

No	Zeigt die Kameranummer an
Adresse Kamera	Zeigt die eingestelle IP Adresse der Kamera an
Protokoll	Auswahl des Protokolls
Port verwalten	Einstellung des http Ports der Kamera
Kanal No	Anzeige der Kanalnummer
Benutzername	Geben Sie hier den Benutzernamen der Kamera an
Admin Passwort	Geben Sie hier das Administrator Passwort ein
Anzeige Modus	Einstellungen bezüglich der Darstellung des Kameranamens und des Datums

Klicken Sie auf Hinzufügen um eine Kamera im System einzubinden.

Klicken Sie auf „Suchen“ um das Netzwerk nach vorhandenen ABUS Netzwerkkameras zu suchen. Markieren Sie die gewünschten Kameras und klicken Sie anschließend auf „Quick Add“ um die Kameras einzubinden.

i

Hinweis

Unter Umständen müssen Sie im nachhinein den Benutzernamen, Passwort und http Port manuell eintragen.

i

Hinweis

Die Verfügbare Bandbreite zeigt Ihnen an, wieviel Bandbreite Sie noch zur Einrichtung der Netz-werkkameras zur Verfügung haben.

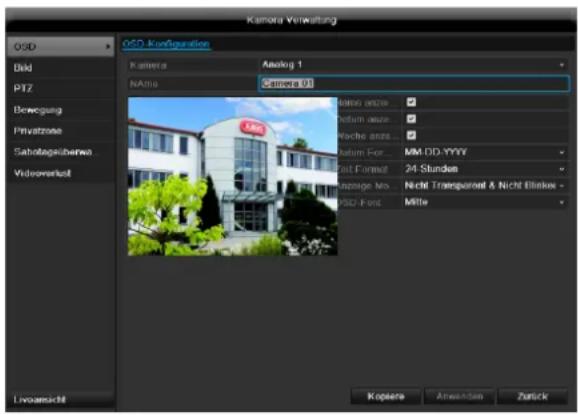

OSD

Kamera Verwaltung OSD - Konfiguration Kamera Analog 1 NAMs Gettore D1 Retino anze... Podium anze... Woche anze... Podium For... MM DD-YYYY Post-Format 24-Stunden Razierige Mio... Nicht Transparent & Nicht Einksee - MSS2-Font Mitte Livorsicht Kopiere Amendien Zurück

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Kamera	Auswahl des zu bearbeitenden Kamerakanals
Name	Vergabe des Kameranamens
Name anzeigen	Anzeigen des Kameranamens in der Liveansicht aktivieren/deaktivieren
Datum anzeigen	Anzeigen des Datums in der Liveansicht aktivieren/deaktivieren
Wochentag anzeigen	Anzeigen des Wochentages in der Liveansicht
Datum Format	Auswahl der Anzeigeart des Da-tums bei der Wiedergabesuche
Zeit Format	Wahl zwischen 24h und 12h Zeit-format für die Anzeige
Position	Die Position der Texteinblendung kann direkt im Vorschaubild mit der Maus eingestellt werden. Verschieben Sie den entsprechenden Rahmen der Texteinblendung einfach mit der Maus.
Anzeige Modus	Auswahl für die Darstellung der Texteinblendung: transparent oder nicht transparent


Kasera Verwaltung MSI MT: Cinstellungen Kamera Analog 1 Minder Standard Leverwaltung Kosera Anwendung Zutack

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Passen Sie bei "Modus" das Kamerabild mithilfe von eingerichteten Einstellungen oder mithilfe von benutzerdefinierter Einstellungen den Lichtverhältnissen an.

Hinweis

Sie können die Tour auch direkt im Livebild der entsprechenden Netzwerkkameras starten.

PTZ (Schwenk/Neige/Zoom Kameras)

Hinweis

Hier können Sie Presets und Touren für Schwenk/Neige/(Zoom) Netzwerkkameras einrichten.

Kamera Algemont Waters Fondsungen Kamera 1 Preset spechern 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Master 1 Tour 1 Rayfield Preset Loss Liveusicht Zurück

Speichern und Aufrufen von Presets

1. Steuern Sie mit Hilfe der Pfeiltasten die Netzwerk-kamera zum gewünschten Bildausschnitt und Speichern Sie die Position z.B. als Preset 1 ab.

2. Klicken Sie auf Aufrufen um den eben gespeicherten Preset 1 anzufahren.

Einrichten und Aufrufen von Touren

1. Legen Sie mehrere Presets an um diese für die Tour zu verwenden

2. Klicken Sie auf + um einen Preset auszuwählen

3. Fügen Sie weitere Presets hinzu um die gewünschte Tour einzurichten

4. Klicken Sie anschließend auf das Playsymbol um die Tour zu starten.

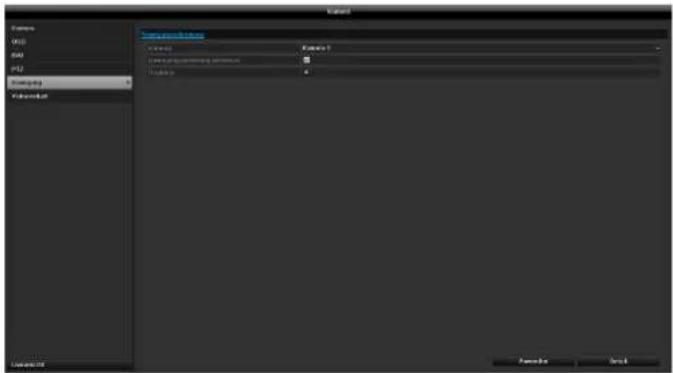

Bewegung

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Bewegungserkennung. Zusätzlich ist die Bewegungserkennung in der Netzwerkkameras zu aktivieren, weitere Details hierzu entnehmen Sie bitte dem Handbuch Ihrer Netzwerkkamera.

Reaktion

Kanal auslösen

Bei Klicken auf „Reaktion“ erscheint der TAB Kanal auslösen (nur bei Bewegungserkennung):

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion Alle A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 Anwenden OK Abbrechen

Wählen Sie einen oder mehrere Kamerakanäle aus, die im Alarmfall eine Reaktion ausführen sollen. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Zeitplan

Wählen Sie den TAB Zeitplan.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

Reaktion Kanal auslosen Zeitplan aktivieron Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen

Hinweis

Um mithilfe der Bewegungserkennung aufzunehmen, müssen Sie den Zeitplan unter Aufzeichnung (s.S. 53) einrichten.

übernommen werden soll.

1. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Reaktion

Wählen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren.

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion ■ Vollbild Pop-Up ■ Audio Warnung ■ CMS benachrichtigen ■ E-Mail senden ■ Alarmausgang auslösen Anwonden OK Abbrechen

• Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Liveansicht als Vollbild dar-gestellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS benachrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dort im Überwachungsmodus sein.
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 30
Alarmausgang auslösen	siehe S. 46

Privatzone

Mit Hilfe der Funktion Privatzone können Bereiche im Videobild verdeckt werden. Wählen Sie zunächst eine Kamera aus. Aktivieren Sie die Funktion Privatzone über den Auswahlhaken. Markieren Sie ein Rechteck im Vorschaubereich links. Es können bis zu 4 Privatzonen markiert werden. Auf der rechten Seite befinden Sich Schaltflächen um einzelne Masken zu löschen, oder um alle Masken zu löschen.

Sabotageüberwachung

Mit Hilfe der Funktion Sabotageüberwachung kann das gesamte Videobild oder ein Bereich im Videobild auf Abdeckung überwacht werden. Wählen Sie zunächst eine Kamera aus. Aktivieren Sie die Funktion Sabotageüberwachung. Markieren Sie einen Bereich im Vorschaufensster, der überwacht werden soll (alternativ das gesamte Bild). Im Punkt Reaktion können Zeitpläne für die Überwachung sowie Reaktionen bei Abdeckung der Kamera programmiert werden (ähnlich Bewegungserkennung). Die Einstellung Empfindlichkeit regelt die Reaktionsgeschwindigkeit bei Abdeckung. Die Schaltfläche Löschen entfernt den zu überwachenden Bereich.

Videoverlust

Bei Videosignalverlust kann eine entsprechende Reaktion ausgelöst werden. Wählen Sie zunächst eine Kamera aus. Aktivieren Sie die Funktion über den Auswahlhaken. Im Punkt Reaktion können Zeitpläne für die Überwachung sowie Reaktionen bei Videoverlust programmiert werden (ähnlich Bewegungserkennung).

Aufzeichnung

Einrichten

Öffnen Sie das Hauptmenü und klicken Sie auf Aufzeichnung:

Zeitplan

Mittels des Zeitplans werden die Aufzeichnungszeiten bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras eingerichtet.

i

Hinweis

Da sich die Einstellungen für die TABs Aufzeichnung und Sofortbild nicht unterscheiden, werden diese nur einmal aufgeführt.

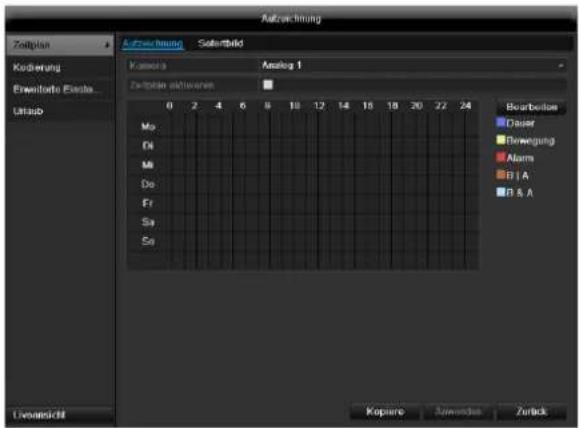

Aufzuschaffung Kategorie Kategorie aktwerten Analog 1 Bearbeiton Dauer Bewegung Alarm B | A B & A 0 2 4 6 8 10 12 14 16 18 20 22 24 Ma Ex Mi Do Fr Sa So Kopare Averdor Zurück

Im OSD sehen Sie von links nach rechts die Stunden des jeweiligen Tages (die von oben nach unten angeordnet sind). Rechts der Anzeige sehen Sie die farbige Legende, d.h. im eingerichteten Zeitplan werden die Aufzeichnungszeiträume farblich der getroffenen „Auslöser“ sprich Aufzeichnungstypen angezeigt.

Farbsymbol	Legende
Blau	Dauer: Zeitraum in Stunden
Gelb	Bewegungserkennung
Hellblau	Bewegungserkennung und Alarmauslöser
Rot	Alarm
Grau	Keine Auswahl
Braun	Bewegung oder Alarm

• Wählen Sie die Kamera aus und klicken Sie auf die Checkbox Zeitplan aktivieren.
• Klicken Sie auf Bearbeiten, um die Art und Dauer des Zeitplanes zu bestimmen.

Bearbeiten Zeitplan Mo Ganzen Tag Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Start 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Kopiere Anwenden OK Abbrechen

1. Definieren Sie im Pulldown-Menü bei „Zeitplan“ den einzustellenden Tag.
2. Aktivieren/deaktivieren Sie „Ganzen Tag“. Ist Gesamter Tag aktiv, können keine definierten Zeiten eingegeben werden, die Einstellung gilt dann für den gesamten Tag.
3. Wenn Sie zeitabhängige Einstellungen treffen wollen, deaktivieren Sie „Ganzen Tag“.

i

Anwendungsbeispiel

Es soll von 11:00 - 07:00 Uhr aufgezeichnet werden. Hierzu müssen 2 Zeitzonen eingerichtet werden:

1. 11:00 - 24:00

2. 00:00 - 07:00

3. Geben Sie im Pulldown-Menü, Typ' die Art der Aufzeichnung an:

• Dauer
- Bewegung
- Alarm
• Bewegungserkennung oder Alarm
• Bewegungserkennung und Alarm

1. Sie können bei zeitabhängiger Einstellung maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

i

Hinweis

Mit „Dauer“ definieren Sie Zeitfenster, in denen aufgezeichnet wird.

Die anderen „Auslöser“ wie Bewegungserkennung und/oder Alarm schalten nur bei Eintreten dieser „Auslöser“ die Aufzeichnung ein.

• Auf Kopiere können Sie diese Einstellung für andere Tage oder die gesamte Woche übernehmen.
• Beenden Sie Ihre Einstellungen im Aufzeichnungsbildschirm mit Anwenden und anschließend OK.

Kodierung

TAB Aufzeichnung

Aufzeichnung Zahlplan Reckoning Erweizule Einste... Umlab Aufzeichnung Sachuldbild Kategorie Analog 1 Ceramics, Aufnahme 100% Encoding Parameter Stream 1 Stream Typ Video & Audio Aufnahme 1280*120 Bilutin Typ Variabel Video-Quotfall **** Bildes Real Time Max. Bilutin Media Algozheim Max. Bilutin (Klapp) 8192 Mute Lewandacht Koppiere Anwondere Zurück

In diesem Untermenü stehen Ihnen folgende Einstellungsmöglichkeiten zur Verfügung:

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Vorlaufzeit	Zeit in Sekunden, die vor einem Alarm aufgezeichnet wird
Nachlaufzeit	Zeit in Sekunden, die nach einem Alarm aufgezeichnet wird
Audio aufnehmen	Aufnahme Ja/Nein

TAB Sofortbild

Aufzeichnung Zentral Käuferung Envoletto Einste Urbab Aufzeichnung Sachafrika Kentera Analog 1 Parametal Type Dauer Autoburg AUTO Diskapazität **** Intervall 2 Sek Lwearsicht Kopere Anneubacht Zurück

Folgende Parameter sind einstellbar:

Kamera	Einzustellende Kamera
Parameter Typ	Nach Zeitplan oder Ereignis
Auflösung	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Bildqualität	verschiedene Qualitätsstufen +++: mittlere Qualität ++++: hohe Qualität
Intervall	Einzelbilder werden alle 1-5 Sekunden nach Ereignis oder Zeitplan gespeichert

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit Zurück.

Erweiterte Einstellung

Aufzeichnung Kreditierung Übergsrückrate eDATA Aufzeichnung Liveanschrift Abweichem Zurück

Überschreiben	Legen Sie fest, ob bei voller Festplatte ältere Aufzeichnungen überschrieben werden sollen.
eSATA	Legen Sie fest, ob eine per USB angeschlossene eSATA Festplatte zum Export oder zur zusätzlichen Aufzeichnung /Bildspeicherung genutzt werden soll.

Urlaub

Aufzeichnung Zeitplan Kodierung Erwartorte Einste... Übruch Umsch Forderungen Vig. Name Status Start/End End/End 1 Holiday1 Deadtive JanMarkierung 1 JanMarkierung 2 Holiday2 Deadtive JanMarkierung 1 JanMarkierung 3 Holiday3 Deadtive JanMarkierung 1 JanMarkierung 4 Holiday4 Deadtive JanMarkierung 1 JanMarkierung 5 Holiday5 Deadtive JanMarkierung 1 JanMarkierung 6 Holiday6 Deadtive JanMarkierung 1 JanMarkierung 7 Holiday7 Deadtive JanMarkierung 1 JanMarkierung 8 Holiday8 Deadtive JanMarkierung 1 JanMarkierung 9 Holiday9 Deadtive JanMarkierung 1 JanMarkierung 10 Holiday10 Deadtive JanMarkierung 1 JanMarkierung 11 Holiday11 Deadtive JanMarkierung 1 JanMarkierung 12 Holiday12 Deadtive JanMarkierung 1 JanMarkierung Dreamschild Zurück

In diesem Untermenü können 32 verschiedene Aufzeichnungseinstellungen für Urlaub oder Feiertage getroffen werden.

Um diese Einstellungen zu treffen klicken Sie auf das „Bearbeiten“-Symbol.

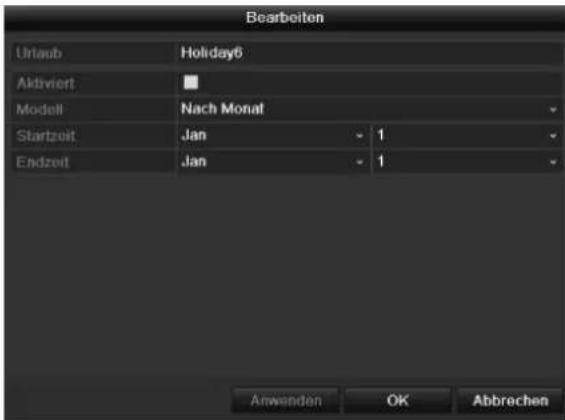

Bearbeiten Urlaub Holiday6 Aktiviert Modell Nach Monal Startzeit .Jan - 1 Endzeit .Jan - 1 Amwenden OK Abbrechen

Urlaub	Manuelle Namenseingabe des Urlaubs oder des Feiertags
Aktiviert	Aktivieren, bzw. deaktivieren des eingestellten Urlaubs
Modell	Nach Datum / Nach Woche / Nach Monat
Startzeit	Auswahl des Anfangsdatums/Anfangszeit
Endzeit	Auswahl des Enddatums/Endzeit

Bestätigen Sie Ihre Einstellungen mit Anwenden und OK.

HDD

Festplatten

i

Hinweis

Das Gerät kann bis zu acht 3,5 Zoll SATA-Festplatten verwalten. Zur zusätzlichen Datensicherung kann optional eine e-SATA Festplatte angeschlossen werden.

Bevor Sie mit dem Gerät Aufzeichnungen durchführen können, muss jede der eingebauten Festplatten „initialisiert“ werden. Erst dann erkennt das Gerät die Festplatte sowie deren Zuweisung.

HDD Approver Ereelable Linde... SMART. IDD Information No Reputiert Status Eigenmethode Typ Free Spend Only Deal Low 1 1,843GB Normal Lower/Schrieb Local OKB 1 - 2 9015160 Normal Lower/Schrieb Local OKB 1 - 7 2,39400 Normal Lower/Schrieb Local 1,25300 1 - Ceramic/Spasstal 5,590GB Free Spasstal 1,222GB Hizuzogen Init Zurich

Warnung

Sämtliche Daten einer Festplatte werden beim Initialisieren gelöscht!

Sorgen Sie rechtzeitig für eine Datensicherung.

Festplatte einbauen

1. Trennen Sie das Gerät vom Stromnetz und Öffnen Sie die Abdeckung.
2. Beachten Sie ESD-Vorschriften beim Umgang mit elektronischen Geräten, stellen Sie sicher, dass Sie geerdet sind.
3. Öffnen Sie das Gehäuse nicht in Räumen mit Teppich oder anderen elektrostatisch aufladbaren Belägen.
4. Vermeiden Sie Körperkontakt mit sämtlichen Bauteilen auf der Platine.

Warnung

Sollten Sie zu den Anweisungen Fragen haben oder Ihnen diese nicht helfen, wenden Sie sich bitte vertrauensvoll an Ihren Facherrichter.

1. Bauen Sie die Festplatte ein und stellen Sie die Anschlüsse her.
2. Bringen Sie die Abdeckung wieder an und verbinden Sie das Gerät mit dem Stromnetz.

i

Hinweis

Sollte die installierte Festplatte nicht angezeigt werden, überprüfen Sie die Anschlüsse.

Klicken Sie im Menü auf „HDD“, um Einstellungen bezüglich der Festplattenverwaltung zu treffen.

Parameter der Festplattenverwaltung

HDD Information	Beschreibung
Nr	zeigt die interne Anschlussnummer
Kapazität	Festplattenspeicher in GB
Status	zeigt den aktuellen Status der Festplatten:UninitialisiertNormalFehlerhaftSchlafend (=Standby)
Eigenschaften	Redundant: zur Datensicherheit redundant arbeiten.Nur lesen: SchreibschutzR/W: Lesen und schreiben
Typ	Lokal: GerätefestplatteNFS: NetzwerkfestplatteVermeiden Sie nach Möglichkeit den Einsatz der NFS-Speicherung aufgrund von eventuell auftreten-den Kompatibilitätsproblemen
Freier Speicher	zeigt ungefähr den für Aufzeichnungen freien Speicherplatz
Gruppe	Festplattengruppe, voreingestellt 1 (Aufzeichnungen können den Gruppen zugewiesen werden)
Bearbeiten	Einstellungen der Festplatte treffen
Löschen	Entfernen der Festplatte

1. Wählen Sie die Festplatte aus, indem Sie die Checkbox aktivieren.
2. Starten Sie den Vorgang, indem Sie auf Init. klicken.
3. Bestätigen Sie die Sicherheitsabfrage mit OK.
4. Der Statusbalken zeigt den Fortschritt der Initialisierung.
5. Nach Beendigung des Vorgangs erscheint die Festplatte.

Festplatteneinstellungen der Kameras

Klicken Sie auf das Untermenü „Erweiterte Einstellungen“.

Modus: Quote

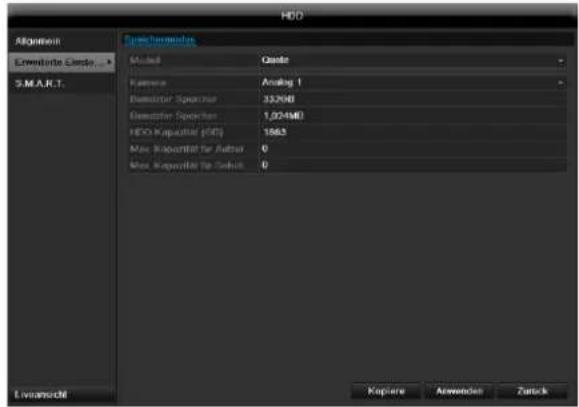

HDD Algebeink Energierte Classe... S.M.A.R.T. Speckernstige Model Classe Instance Analog 1 Demistor Specktes 332KB Demistor Specktes 1,024MB HESO Kapazität (PSJ) 1563 Max. Kapazität für Author 0 Max. Kapazität für Gobuk 0 Livansicht Kopiere Anwenden Zurück

Legen Sie die maximale Aufzeichnungsgröße auf der Festplatte pro Kamera fest.

Modus: Gruppe

HDD Allgemein LineStyle Create... M S.M.A.R.T. New annotations Model: Onpipe AaF HDD Onpipe outputs 1 Analog A1 A2 A3 A4 Liveanschl Amen/Ben Zustick

1. Wählen Sie im Drop-down Menü eine Festplattengruppe aus.

2. Legen Sie per Aktivieren der Checkbox fest, welche Kameras auf die Festplattengruppe gespeichert werden sollen.

3. Klicken Sie auf Anwenden und bestätigen Sie den Neustart im nächsten Fenster mit OK.

Festplatten Einstellung

i

Hinweis

Um diese Einstellungen treffen zu können, müssen Sie Kameras einer Festplattengruppe zugeordnet haben (s. Festplatteneinstellungen der Kameras).

HDD App Store Unrealistic Indie... SMART. 100 information Sr. Impostat Status Eigenpachelle Type Free specid Ong Bred Load 1 1,8360 Normal Lower/Schroben Local OKB 2 9015100 Normal Lower/Schroben Local OKB 7 2,2400 Normal Lower/Schroben Local 1,25000 Gesamtkapital 5,590GB Forder Controller 1,250GB Liveansicht Heinzungen Init Zurek

Klicken Sie auf das „Edit“-Symbol. Es erscheint ein Pop-up Fenster:

HDD Einstellungen HDD Nr 7 HDD Ergenschaften ● RAW ● Nat Lase-Rechte ● Redundert Gruppe 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 HDD Repazität: 2,79408 Anwenden OK Abbrechen

HDD No	Auswahl der Festplatte anhand der internen Anschlussnummer
HDD Eigenschaften	Redundant: zur Datensicherheit redundant arbeiten.Nur lesen: SchreibschutzR/W: Lesen und schreiben
Gruppe	Auswahl der Festplattengruppe
HDD Kapazität	Festplattenspeicher

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Achtung:

Wenn nur eine Festplatte installiert ist, und diese den Status „Nur lesen“ erhält, kann das Gerät keine Aufzeichnungen durchführen!

i

Redundant:

Es sind mindestens 2 Festplatten installiert.

Die redundante Festplatte fertigt eine extra Kopie der Aufzeichnungen an. Diese dient zur Datensicherung.

Achtung:

Wenn Sie redundant aufzeichnen wollen, müssen Sie im Aufzeichnungsmenü die redundante Speicherung aktivieren (s. S. 45)

i

Lesen/Schreiben: Mindestens eine Festplatte muss den Status R/W besitzen (Read/Write). Ansonsten sind keine Aufzeichnungen möglich

Festplattenstatus überprüfen

Sie können den Status jeder Festplatte im Menü Wartung prüfen. In den Log-Daten werden die SMART-Informationen gespeichert (Self-Monitoring, Analysis and Reporting Technology).

- Rufen Sie dazu die Logdatei auf und suchen Sie nach Informationen/S.M.A.R.T. Festplatte. Siehe dazu S. Fehler! Textmarke nicht definiert..

Festplattenalarme einrichten

Sie können Alarme festlegen, die Sie über Festplattenfehler informieren.

- Rufen Sie dazu Warnung im Menü Einstellungen auf

Wiedergabe

Drücken Sie im Hauptmenü auf Einstellungen und anschließend auf Wiedergabe, um Videoaufzeichnungen nach einem Ereignis oder einer Markierung zu suchen oder um Ihre gespeicherten Bilder ansehen.

Dauer

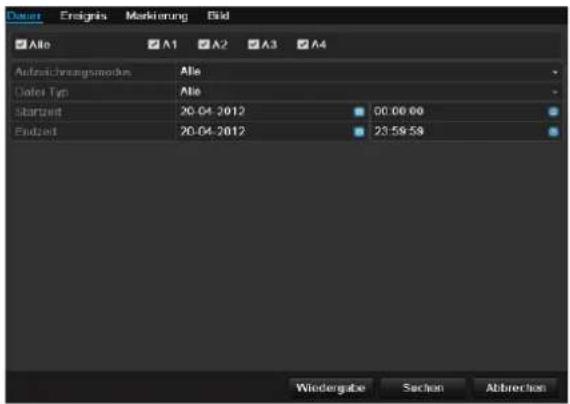

Datum Ensigns Markierung Bid Alle A1 A2 A3 A4 Aufreichungsmodus Alle Date Typ Alle Startzeit 20-04-2012 00:06:00 Endzeit 20-04-2012 23:58:58 Wiedergabe Sachon Abbrachten

Folgende Einstellungen stehen zur Verfügung:

Alle / D1-D16	Einzustellende Kamera
Aufzeichnungsmodus	Dauer, Bewegungserkennung, Alarm bzw. Bewegungserkennung oder/und Alarm, Manuelle Aufzeichnung, Alle Aufzeichnungen
Datei Typ	Gesperrt, entsperrt, Alle
Startzeit Endzeit	Geben Sie Datum und Uhrzeit ein

- Klicken Sie auf Suche, um Aufzeichnungen nach den getroffenen Einstellungen zu suchen. Die Ergebnisse werden dargestellt:

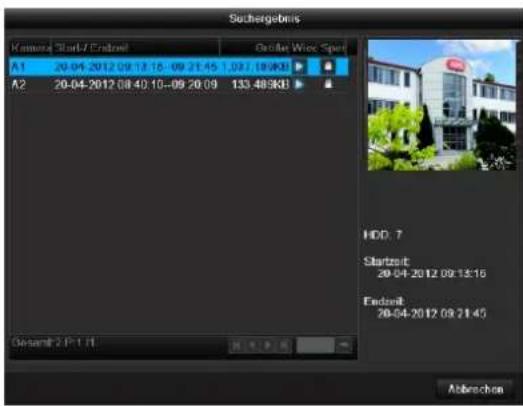

Sachergebnis Kanzen: Starz/ Endzel Gräfer Wies Spot A1 20-04-2012 09:13:15 - 09:21:45 1.037.189KB A2 20-04-2012 08:40 10 - 09:20:09 133.489KB HDD: 7 Startzeit: 20-04-2012 09:13:15 Endzeit: 20-04-2012 09:21:45 Gesamt: 2 P-1 H Abbrechen

- Wählen Sie die Aufzeichnung aus, indem Sie die Zeile anklicken und dann auf das Wiedergabe-Symbol.

i

Hinweis

Im Wiedergabemodus können Sie jederzeit zur Er-eignissuche zurückkehren, indem sie einen Rechtsklick ausführen und 'Video suchen' auswählen.

i

Hinweis

Die Untermenüs „Markierung“ und „Bild“ sind fast identisch mit obrig beschriebenem Menü und werden daher nicht separat aufgeführt. Im Untermenü „Markierung“ wird nicht nach Aufzeichnungsart sondern nach der Bezeichnung oder einem Schlüsselwort des Namens der Markierungen gesucht.

Ereignis

Klicken Sie auf den Reiter „Ereignis“.

Dauer Erzeugte Markierung Bild Erzeugstyp Starzeit 20.04.2012 Endzeit 20.04.2012 Alarmingang Alarmama Networkcamers Adresser A<1 A<2 A<3 A<4 Lokal Lokal Lokal Lokal Suchen Abbrochen

Es wird eine Liste mit allen Alarmeingängen angezeigt.

Wählen Sie bei „Ereignistyp“, ob nach Aufnahmen bei Alarm („Alarmeingang“) oder bei Bewegung („Bewegungserkennung“) gesucht werden soll.

Wählen Sie per Aktivieren der Checkbox einen oder mehrere Alarmeingänge aus.

Klicken Sie auf Suchen.

Wählen Sie auf der erscheinenden Liste eine oder mehrere Alarmaufzeichnungen aus. Klicken Sie auf Details, um genauere Informationen zu den Aufzeichnungen zu erhalten.

Markierung

Klicken Sie auf den Reiter „Markierung“.

Dauer Ergebnis Markierung Bild Ergebnistyp Starzeit Endnet Alarmingang Alarmingang 20.04.2012 20.04.2012 00:00:00 23.59.53 Alarmingang Alarmame Networkcamera Adresse A<-1 A<-2 A<-3 A<-4 Lokat Lokat Lokat Lokat Suchen Abbrachen

Wählen Sie per Aktivieren der Checkbox eine oder mehrere Netzwerkkameras aus.

Klicken Sie auf Suchen.

Wählen Sie auf der erscheinenden Liste eine oder mehrere Markierungen aus. Klicken Sie auf Details, um genauere Informationen zu den Markierungen zu erhalten.


Klicken Sie auf den Reiter „Bild“.

Dauer Erlögen Markierung Bild Erlögnstyp Startzeit Endzeit Alarmeingang Alarmname A<=1 A<=2 A<=3 A<=4 Alarmeingang Alarmname Lokal Lokal Lokal Lokal Sachen Abbrüchen

Wählen Sie per Aktivieren der Checkbox eine oder mehrere Netzwerkkameras aus.

Klicken Sie auf Suchen.

Wählen Sie auf der erscheinenden Liste eine oder mehrere Bilder aus. Klicken Sie auf Details, um genauere Informationen zu den Bildern zu erhalten.

Wartung

Hinweis

Das Menü dient zur Gerätewartung und sollte nur von erfahrenen Benutzern bedient werden.

System Working System info Prefokull Sache Import / Export Update Standard Not Detect Gesamtware MVHDB80000 ADRS DVR Mudell SVHD80000 Signal Nr 042012011685980919/17349VCVU Preference Version V1.1.0, Built 120.295 Excluding Version V1.0, Built 111209 Liveansicht Zurück

Menü	Einstellung	S.
System Info	Geräteinformationen (Serien-nummer, Firmwarestatus etc.)	52
Protokoll Suche	In der Protokoll Suche (=Logdatei) kann nach bestimmten Kriterien z.B. Alarm, Ausnahme, Bedienung oder Information nach Aufzeichnungen oder Informationen (S.M.A.R.T.-Festplattenstatus) gesucht werden.	52
Import/Export	Einstellungen exportieren, importieren	53
Update	Firmware-Update durchführen	53
Standard	System-Reset	54
Netzwerk	Anzeige der Übertragungs- und Empfangsrate des Rekorders	64

System Info

System Working System Info Preload Search Import / Export Update Standard Not Detect Preload Search Startout 25-04-2012 08:00:00 Product 25-04-2012 23.59:59 Filter 1 Alle Filter 2 Alle Fiber Filter 1 End Filter 2 Parameters Window Default Circuit 6 P.1.71 Export Suchen Zuteck Liveansicht

Hinweis

Im Informationsmenü werden die technischen Daten des Gerätes sowie Informationen zu den verschiedenen Einstellungen der Kameras, Aufzeichnung etc. dargestellt.

Dies ist z.B. hilfreich bei Support-Anfragen.

Protokoll Suche

System Working System Info Protokoff Source Import / Export Update Standard Net Detect Protokoff Source Started 20-04-2012 00:00:00 Endset 20-04-2012 23:59:59 Filter 1 All Filter 2 All Filter 3 Parameters Working Details 1 Information 20-04-2012 00:00:01 Bonds Aufnahme N/A 2 Information 20-04-2012 00:00:01 Stade Aufnahme N/A 3 Information 20-04-2012 00:00:02 Bonds Aufnahme N/A 4 Information 20-04-2012 00:00:02 Stade Aufnahme N/A 5 Information 20-04-2012 00:00:02 Bonds Aufnahme N/A 6 Information 20-04-2012 00:00:02 Stade Aufnahme N/A 7 Information 20-04-2012 00:00:02 Bonds Aufnahme N/A 8 Information 20-04-2012 00:00:02 Stade Aufnahme N/A 9 Information 20-04-2012 00:26:10 HDD S.M.A.R.T. N/A 10 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 11 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 12 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 13 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A Ground/SP-TT. Export Search Zurich

Hinweis

Die Suche nach „Ereignissen“ kann nach folgenden Haupttypen/Ereignissen/Parametern erfolgen:

• Alles
• Alarm
• Ausnahme
  • Vorgang
• Information

Filter1	Filter2
Alle	-
Alarm	AlleAlarm Eingang/AusgangBewegungserkennung ge-startet/beendetStarte/beende Sabotage-überwachung
Ausnahme	AlleVideosignalverlustAusnahme VideosignalIllegales AnmeldenHDD vollHDD FehlerIP KonfliktNetzwerk getrenntAusnahme AufzeichnungInput / Auflösung Aufzeich-nung mismatch
Vorgang	Alle
	Power OnLokal: Nicht geplantes HerunterfahrenLokal: Herunterfahren, Neustart, Anmelden, AbmeldenLokal: Einstellungen ändernLokal: UpdateLokal: Aufzeichnung starten
Information	AlleHDD InformationHDD S.M.A.R.T.Starte AufnahmeSofortbild starten / beendenAbgelaufene Aufzeichnung löschenNetzlaufwerk Information

1. Wählen Sie das Ereignis nachdem Sie im Log suchen möchten ein und wählen Sie einen Unterparameter.
2. Geben Sie Datum und Uhrzeit bei Startzeit und Endzeit ein, klicken Sie auf Suche.
3. Das Ergebnis wird dargestellt:

System Workup System Info Protokoff Search Import / Export Update Standard Net Detect Protokoff Search Start: 20-04-2012 00:00:00 End: 20-04-2012 23:59:59 Filter 1 All Filter 2 All Filter 1 Zolt Filter 2 Parameters Window Default 1 Information 20-04-2012 00:00:01 Beonde Aufnahme N/A 2 Information 20-04-2012 00:00:01 Starte Aufnahme N/A 3 Information 20-04-2012 00:00:02 Beonde Aufnahme N/A 4 Information 20-04-2012 00:00:02 Starte Aufnahme N/A 5 Information 20-04-2012 00:00:02 Beonde Aufnahme N/A 6 Information 20-04-2012 00:00:02 Starte Aufnahme N/A 7 Information 20-04-2012 00:00:02 Beonde Aufnahme N/A 8 Information 20-04-2012 00:00:02 Starte Aufnahme N/A 9 Information 20-04-2012 08:26:10 HDD S.M.A.R.T. N/A 10 Information 20-04-2012 00:26:10 HDD S.M.A.R.T. N/A 11 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 12 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 13 Information 20-04-2012 02:26:12 HDD S.M.A.R.T. N/A Export Suchen Zurack Liveansicht

- Das Wechseln der Seiten erfolgt durch die Navigationsleiste:

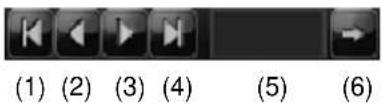

(1) (2) (3) (4) (5) (6)

i

Hinweis

Zum vorwärts-, bzw. rückwärtsblättern drücken Sie (3), bzw. (2). Zum Springen zu der ersten, bzw. letzten Seite drücken Sie (4), bzw. (1). Um zu einer bestimmten Seitenanzahl zu gelangen geben Sie diese in das Feld bei (5) ein und bestätigen Sie diese mit Klick auf (6).

- Klicken Sie auf das „Detail“-Symbol, um genauere Informationen zu erhalten.

• Klicken Sie auf das „Wiedergabe“-Symbol, um ggf. die Aufzeichnung zu dem Ereignis zu starten.
• Klicken Sie auf Export, um die Logdatei auf ein USB-Medium zu sichern.

Import / Export

System Warning System Info Protokoff Suche Import / Export Updates Standard Not Detect Import/Export Working Data Geförderivate USB1-1 Name Grade Type Searchingungsstruktur Load / Wind TVHD30005 Order 16.02.30.12 08:32:30 Visit Specific 934MS New Order Import Export Zuteck

i

Hinweis

Die Konfigurationsdaten beinhalten sämtliche Einstellungen des Gerätes, die Sie nach der Inbetriebnahme durchgeführt haben. Diese Daten können auf ein USB-Medium gespeichert werden. Damit können Sie z.B. ein weiteres Gerät identisch konfigurieren.

Update

System Wertung System Info Protocol Data Import / Export Updates Standard Not Detect Local Update FTP Gerdensame USB1-1 Aktualserum Name Genome Typ Geschäftungsstatus Lead1 Word FV/Inservat Grid 16-02-2012 08:02:20 Update Zuteck

i

Hinweis

Ein Geräte-Update kann von einem USB-Medium oder über das Netzwerk per FTP erfolgen.

• Kopieren Sie die Update-Datei mit der Endung *.mav auf einen USB-Stick in das Hauptverzeichnis.

• Verbinden Sie den USB-Stick mit einem der USB-Anschlüsse am Gerät.

• Wählen Sie den USB-Anschluss aus, klicken Sie ggf. auf Aktualisieren.

• Wählen Sie die Update-Datei aus, klicken Sie auf Update.
• Warten Sie, bis das Gerät einen Neustart durchführt.
• Prüfen Sie ggf. den Firmware-Stand im Menü Wartung unter Information.

i

Hinweis

• Der Update über FTP funktioniert wie oben beschrieben: der PC muss sich im selben lokalen Netzwerk befinden!
• Richten Sie einen PC als FTP-Server ein.
• Geben Sie die IP-Adresse des FTP-Servers ein.

System Reset durchführen

System Warhang System Info Protokoll Sadder Import / Export Updates Standard Net Detect Standard Das System werd noch der wederherrstellung der Standardseteilungen nur starten weiter? Erwartelt OK Zurück

i

Hinweis

Bei diesem Vorgang wird das Gerät auf die Werks-einstellungen zurückgesetzt (Reset).

Warnung

Sämtliche Einstellungen, die Sie seit der Inbetriebnahme durchgeführt haben (Kameras, Aufzeichnungseinstellungen, PTZ, Alarme etc.) werden dabei gelöscht!

Vermeiden Sie Verluste, indem Sie vorher die Einstellungen sichern. Nach Durchführung des Reset können Sie diese wieder einlesen.

Netzwerk

Wertung System info Protokelt Suche Import / Export Update Standard Net Object Vehicle Netzwerkerkannung Statistik von Netzwerk Resources Name Verbindungs Typ MAC Admissio MTU(B) NIC Typ Vorkel Liveaktigt Zurück

i

Hinweis

Hier werden Informationen bezüglich des Netzwerkverkehrs und zu den Netzwerkschnittstellen angezeigt.

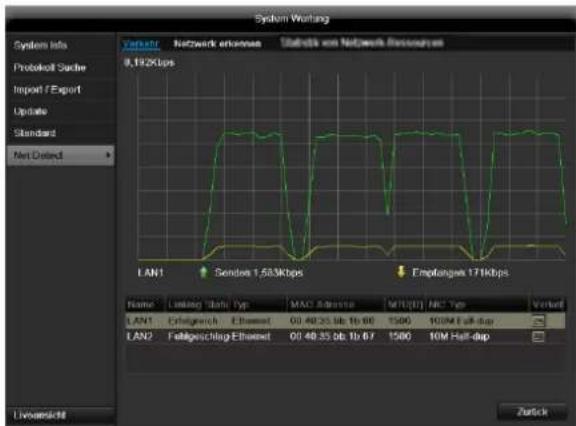

TAB Netzwerkauslastung

Die Menge der empfangenen und gesendeten Daten werden grafisch dargestellt.

Im Feld unterhalb der Grafik werden je nach Netzwerkeinstellungen der Status und Informationen zu einem, bzw. zwei Netzwerk-Anschlüssen angezeigt.

TAB Netzwerkerkennung

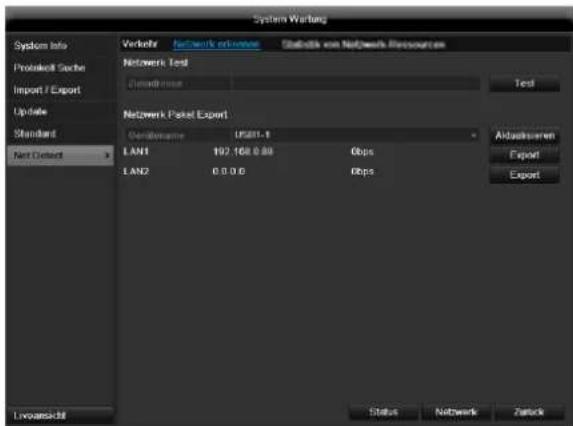

System Wearung System Info Protokoff Sache Import / Export Update Standard Net Defect Verkehr Networkk erwerben Statutik von Networkk Resources Netwerk Test Demokturen Test Netwerk Packet Export Demokturen LAN1 192.168.800 Gbps LAN2 0.0.0.0 Gbps Lewarsicht Status Networkk Zurück Abdasswerten Export Export

Bei „Netzwerk Test“ können Sie die Verbindung zu einem anderen Gerät, wie zum Beispiel einem Computer, überprüfen („anpingen‘). Geben Sie die Netzwerk-Adresse des zu überprüfenden Gerätes (z.B. 192.168.0.25) ein und drücken Sie auf Test.

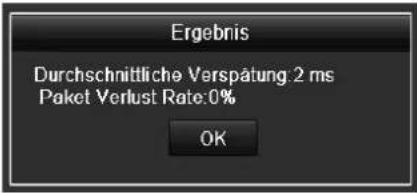

Ergebnis Durchschnittliche Verspätung: 2 ms Paket Verlust Rate: 0% OK

Informationen zu zwei Parametern erscheinen:

Parameter	Einstellung
Durchschnittliche Verspätung	Die Zeit, die das angepingte Gerät zum Antworten benötigt
Paket Verlust Rate:	Zeigt in Prozent an, wie viel Prozent der Pakete nicht übertragen wurden

i

Hinweis

Bei einer hohen Paket Verlust Rate empfiehlt es sich den „Netzwerk Test“ zu wiederholen.

i

Hinweis

Sollte weiterhin eine hohe Paket Verlust Rate auftreten sollten Sie ihr Netzwerk auf nicht ordnungsgemäße Verkabelung oder Schäden in der Leitung überprüfen.

Je höher die Paket Verlust Rate ist, desto schlechter ist die Verbindung zwischen dem angepingten Gerät und dem Rekorder.

Bei „Netzwerk Paket Export“ können Sie die Einstellungen der einzelnen Anschlüsse, bzw. -je nach Einstellung des Anschlusses, exportieren.

1. Wählen Sie bei „Gerätename“ ein Speichermedium aus, auf welches die Einstellungen gespeichert werden sollen.
2. Klicken Sie auf Export.

Nach Ablauf der Fortschrisanzeige erscheint bei erfolgreicher Inialisierung ein Hinweisfenster. Schließen Sie dieses mit OK.

• Klicken Sie auf Status, um den Status der LAN-Anschlüsse (verbunden/nicht verbunden) anzeigen zu lassen.
• Klicken Sie auf Netzwerk, um Ihre Netzwerkeinstellungen zu ändern (siehe S.43).

TAB Statistik von Netzwerkressourcen

Wartung System info Protocol/Suche Import / Export Update Standard Not Detect Verkehr Netzwerkamkennung Stahlung am Netzwerk-Abgassungen Top Fandpapiere Remote Lizenmarkt 0fps Remote Wiedergabe 0fps Net Recurve kline 0fps Net Send kline 0fps Aktualisierung Lifungsrecht Zurück

In diesem TAB wird die benutzte Bandbreite des Gerätes angezeigt.

Mit Klick auf Aktualisieren können Sie die Daten erneuern.

Video Export

Dauer

Export Driver Energris DBM Autobus Börsingstevens Drese Typ StartDB Endset Quick Export Outfall Zurück Liveansicht

i

Hinweis

Die Export-Funktion sichert wichtige Aufzeichnungen auf verbundene, externe Medien wie z.B.

• USB-Medien
• USB-Festplatte
• DVD-Brenner etc.

- Bei der Auswahl „Quick Export“ werden alle Aufzeichnungen des ausgewählten Zeitraumes exportiert. Hierbei ist zu beachten, dass maximal 24 Stunden exportiert werden können.

1. Geben Sie die Parameter ein.
2. Klicken Sie auf Suchen, um die Suche zu starten, der Ergebnisbildschirm wird dargestellt.

Sachergobnis Kain: Start / Endset Open Web Spot A4 28.02.2012 08:20 04-08:30 03 600,031KB HDD: 1 Startzeit 28.02.2012 08:20 04 Endzeit 28.02.2012 08:30 03 Gesamtgröße: 594M3 Export Abbrechen

• Die Dateigröße der einzelnen Aufzeichnung sowie die Gesamtgrößer aller gefundenen Aufzeichnungen werden dargestellt.
• Beim Klicken auf das „Wiedergabe“-Symbol können Sie die jeweilige Aufzeichnung ansehen.
• Zum Sperren oder Entsperren einer Datei klicken Sie auf das „Sperren“-Symbol.
• Klicken Sie auf Export, um zum Export-Bildschirm zu gelangen.

Export Geralesame USB1-1 Name Größer Typ Bautreitungsdatum Lösliche Worder TVHD80000 Order 16-02-2012 98 02:20 Verfigurer Speicher 934MΩ Neuer Order Format Export Abstrechen

1. Wählen Sie im Pulldown-Menü das verbundene Medium, auf dem die Datensicherung erfolgen soll.
2. Falls das Medium nicht angezeigt wird, klicken Sie auf Aktualisieren.

- Falls das Medium weiterhin nicht angezeigt wird, trennen Sie den Anschluss vom Gerät und verbinden Sie das Medium erneut. Lesen Sie dazu auch die Ausführungen des Herstellers.

1. Klicken Sie auf Start, um den Export zu beginnen. Der Sicherungsfortschritt wird dargestellt.

Export Exportiere0 1/1: Abbrechen

i

Hinweis

Nach erfolgter Sicherung können Sie die Daten auf dem Medium auswählen und mit dem Player (wird bei der Sicherung mit kopiert) wiedergeben. Damit überprüfen Sie, ob der Export einwandfrei funktioniert hat.

Ereignis (Ereignistyp, Alarmeingang')

Export Dauer Charges EMI Engrado Tap Alarmengang InterGard 20.04.2012 00:00:00 InterGard 20.04.2012 23.59.59 Alarmengang Alarmang Sachwerkstattung Adressor A<1 Lokat A<2 Lokat A<3 Lokat A<4 Lokat Extragsicht Suchen Zurück

Definieren Sie den Zeitraum der zu suchenden Aufnahmen mithilfe der Auswahlfelder bei „Startzeit“ und „Endzeit“. Wählen Sie den Alarmeingang mit aktivieren, bzw. deaktivieren der Checkbox aus und klicken Sie auf Suchen.

Ereignis (Ereignistyp, Bewegung')

Export Dauer Entegret Bind Engris Engreis Top Bewegung Startout 20.04.2012 06:00:00 Endout 20.04.2012 23:59:59 Ade A1 A2 A3 A4 Liveansch Süchen Zurück

Definieren Sie den Zeitraum der zu suchenden Aufnahmen mithilfe der Auswahlfelder bei „Startzeit“ und „Endzeit“. Wählen Sie die Kamera mit aktivieren, bzw. deaktivieren der Checkbox aus und klicken Sie auf Suchen.

Bei beiden Ereignistypen erscheint nach Betätigen des Suchen-Buttons folgendes Fenster:

Beweging Quelle Startout Endout A3 28-02-2012 08:35:08 28-02-2012 08:35:16 A3 28-02-2012 08:35:55 28-02-2012 08:36:11 Desamt 2 P.1/1 Preplay 30 Sok Post-play 30 Sok Quick Export Details Abbrechen

Wählen Sie die zu exportierenden Dateien mit aktivieren, bzw. deaktivieren der Checkbox aus. Bei „Pre-play“, bzw. „Post-play“ können Sie die Vor-, bzw. Nachalarmzeit einstellen. Damit können Sie die Länge Ihres Exportvideos definieren.

Klicken Sie auf Details, um das ausgewählte Video anzusehen. Für genauere Informationen zu dem Fenster Details siehe DAUER (S. 56).

i

Hinweis

Die „Pre-play“- Aufzeichnungen / Voralarmaufzeichnungen können nur angesehen werden, wenn vor dem Alarm aufgezeichnet wurde.

i

Hinweis

Die Untermenüs „Dauer“ und „Bild“ sind ähnlich und werden deshalb nicht seperat aufgeführt.

Panikaufzeichnung

Drücken Sie die REC-Taste oder gehen Sie im Hauptmenü auf Panikaufzeichnung, um eine manuelle Bild-/Video- Aufzeichnung zu starten oder um einen Alarmausgang zu schalten.

Rekord

Manueli Active Fortlaufende Sol. Alarm Analog A1 A2 A3 A4 Liveansicht Zurück

Wählen Sie die Kamera aus, um die manuelle Aufzeichnen zu starten. Klicken Sie dazu in den Schaltknopf.

Hinweis

Klicken Sie auf Alle, um alle angeschlossenen Kameras aufzuzeichnen.

Fortlaufende Sofortbilder

Manzuki Manuelle Autonic Forthakemite Sut... Albums Forthakemite Submobilis Analog A1 A2 A3 A4 Live Abschicht Zertock

Wählen Sie die Kamera aus, um manuell fortlaufende Sofortbilder aufzunehmen. Das Zeitintervall, in welchem diese aufgenommen werden, können Sie im Menü Aufzeichnung einstellen (s. Seite 44). Klicken Sie dazu in den Schaltknopf.

Alarm

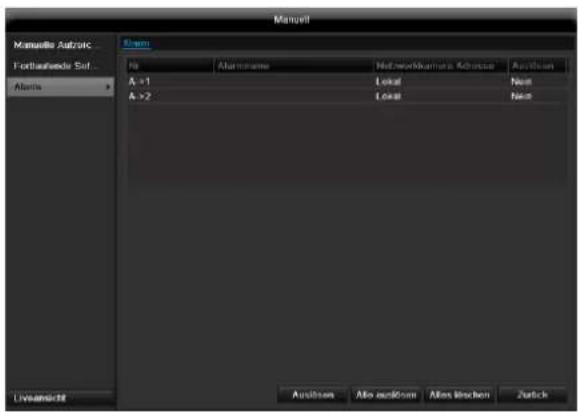

Manuel Autronic Fontbehandels Suf Alumis Abam No Alumname Netneinkommens Advanced Acquisition A =1 Lokat New A >2 Lokat New LWABRIST Abushen Abzernkenn Abzern Bischen Zutick

Um einen der Alarmausgänge zu schalten, wählen Sie den Alarmausgang mit einem Linksklick aus und klicken Sie auf Auslösen für einen, bzw. Alle auslösen, um alle Ausgänge zu schalten. Um den/die Ausgänge wieder zurückzusetzen, klicken Sie auf Löschen, bzw. Alle löschen.

Herunterfahren

Herunterfahren Logout Herunterfahr en Neustart Abbrechen

i

Hinweis

• Wählen Sie Logout, um das Bedienmenü zu sperren.
• Wählen Sie Herunterfahren, um das Gerät auszuschalten.
• Wählen Sie Neustart, um einen Bootvorgang (Ausschalten, Wiedereinschalten) durchzuführen.

Siehe auch S. 16

Störungsbehebung

Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermitteln.

Störung	Ursache	Lösung
Kein Strom	Netzkabel ist nicht angeschlossen	Netzkabel fest an der Steckdose anschließen
	Netzschalter auf OFF	Netzschalter auf ON stellen
	Steckdose führt keinen Strom	Ggf. anderes Gerät an der Steckdose verwenden
Kein Bild	Der Bildschirm ist nicht für den Empfang eingestellt	Korrekten Video-Eingangsmodus einstellen, bis vom Rekorder ein Bild erscheint
	Videokabel ist nicht fest angeschlossen	Videokabel fest anschließen
	Angeschlossener Monitor ist ausgeschaltet	Monitor einschalten
Kein Ton	Audiokabel sind nicht fest angeschlossen	Audiokabel fest anschließen
	Über Audiokabel angeschlossene Geräte sind nicht eingeschaltet.	Über das Audiokabel angeschlossene Geräte sind nicht eingeschaltet
	Audio-Anschlusskabel ist beschädigt	Kabel austauschen
Festplatte funktioniert nicht	Verbindungskabel sind nicht fest angeschlossen	Kabel fest anschließen
	Festplatte defekt oder nicht systemkonform	Festplatte gegen empfohlene Festplatte austauschen.
USB-Anschluss funktioniert nicht	Gerät wird nicht unterstützt	Korrektes USB-Medium anschließen, USB2.0
	USB-Hub wurde verwendet	USB-Medium direkt anschließen
Netzwerkzugriff nicht möglich	Netzwerkkabel-Anschluss lose	Netzwerkkabel einstecken.
	Netzwerkeinstellungen (DHCP, IP-Adresse etc.) fehlerhaft	Netzwerk-Konfiguration prüfen und ggf. korrigieren, siehe S. 41
Fernbedienung funktioniert nicht	Batterien nicht polaritätsrichtig (+,-) eingelegt oder erschöpft	Ersetzen Sie die Batterien durch neue. Zur Steuerung des Gerätes mit der Fernbedienung richten Sie diese auf den Fernbedienungssensor am Gerät.
	Fernbedienung ist zu weit vom Rekorder entfernt	Verwenden Sie die Fernbedienung innerhalb von 7 m Entfernung
	Es befindet sich ein Hindernis zwischen der Fernbedienung und Rekorder	Entfernen Sie das Hindernis
	Zu helle Beleuchtung oder Leuchtstoffröhren?	Starken Einfall von Leuchtstoffröhrenlicht ausschließen
Aufnahme ist nicht möglich	Keine HDD bzw. HDD nicht initialisiert	Festplatte einbauen und initialisieren
Plötzliches Ausschalten	Die Temperatur im Inneren des Gerätes ist zu hoch	Reinigen Sie das Gerät bzw. entfernen Sie jegliche die Belüftung behindernden Gegenstände

Gerät reinigen und Pflege

Hinweis

• Ihr Gerät ist wartungsfrei.
• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.

Technische Daten

Technische Änderungen und Irrtümer vorbehalten.

ABUS Digitalrekorder	TVVR60011	TVVR60021
Videokomprimierung	H.264
Hybridfähig	Ja
Kameraeingänge (analog)	8	16
Kameraeingänge (IP)	8	16
Kameraausgänge	8 (analog, 1.0 V s-s, 75 Ω)	16 (analog, 1.0 V s-s, 75 Ω)
Monitorausgänge	Monitor: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI, 4 x BNC Spot (1.0 V p-p, 75 Ω)
Betriebsmodus	Triplex
Auflösung (Liveansicht)	HDMI / VGA:1920*1080/60Hz(1080P),1600×1200/60Hz, 1280*1024/60Hz, 1280*720/60Hz,1024*768/60Hz
Auflösung @ Bildrate pro Kamera (Aufnahme)	Max. 1920 x 1080p @ 25fps
Gesamtbildrate	400 fps	800 fps
Netzwerkbandbreite (upload)	240	240
Netzwerkbandbreite (down- load)	40	80
Kompressionsstufen	Je nach Netzwerkkamera
Speichermedium	8 x SATA HDD	8 x SATA HDD
Datensicherung	3 x USB 2.0, eSATA	3 x USB 2.0, eSATA
Ansichten	1 / 4 / 6 / 8 / 9	1 / 4 / 6 / 8 / 9 / 16
Aufnahmemodi	Manuell, Zeitplan, Bewegungserkennung, Alarm, Bewegungserkennung und Alarm,Bewegungserkennung oder Alarm
Suchmodi	Nach Ereignis, Datum & Zeit
Alarmeingang (NO/NC)	8	16
Relaisausgang	2 (Belastbarkeit: 12 VDC/1A)	4 (Belastbarkeit: 12 VDC/1A)
Benutzerstufen	2 (max. 31 Benutzer)
Netzwerkanschluss	1 x RJ45 10/100/1000 Mbps
Gleichzeitiger Netzwerkzugriff	128 Kameraverbindungen
Netzwerkfunktionen	Liveansicht, Wiedergabe, Datenexport, Einstellungen
DDNS	√
NTP	√
PTZ Steuerung	RS-485
PTZ Protokolle	PELCO-D
Alarmierung	Akustisches Warnsignal, OSD Signal, E-mail, CMS
Audio	Line In: 1 x Cinch (2.0 V s-s, 1kΩ),Audio In 1-4: RCA (2.0 V s-s, 1kΩ),Audio In 5-8: DB26 (2.0 V s-s, 1kΩ),Audio Out: 2 x RCA (2.0 V s-s, 1kΩ)	Line In: 1 x Cinch (2.0 V s-s, 1kΩ),Audio In 1-4: RCA (2.0 V s-s, 1kΩ),Audio In 5-16: DB26 (2.0 V s-s, 1kΩ),Audio Out: 2 x RCA (2.0 V s-s, 1kΩ)
Steuerung	USB Maus, Fernbedienung (nicht im Lieferumfang enthalten)
Software	ABUS CMS Software
OSD Sprachen	Deutsch, Englisch, Französisch, Niederländisch, Dänisch, Italienisch, Polnisch, Tschechisch, Spanisch
Spannungsversorgung	100~240 VAC, 6.3 A, 50~60 Hz	100~240VAC, 6.3A, 50~60 Hz
Leistungsaufnahme	<40W (ohne Festplatte)	<45W (ohne Festplatte)
Betriebstemperatur	-10°C ~ + 55°C
Abmessungen (BxHxT)	470 x 90 x 445 mm
Gewicht	≤ 8 Kg ohne Festplatte
Zertifizierungen	CE

Entsorgen

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie

Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Rücknahmestellen für Ihre Altgeräte erhalten Sie z. B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

Hinweise zum Umgang mit Batterien

• Legen Sie Batterien stets polrichtig ein, versuchen Sie nicht, die mitgelieferten Batterien wieder aufzuladen und werfen Sie diese unter keinen Umständen in offenes Feuer! Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle usw.) gleichzeitig. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explosions- und Auslaufgefahr!
• Denken Sie an den Umweltschutz! Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.
• Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen!

• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

• Wechseln Sie schwächer werdende Batterien rechtzeitig aus.

• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.

Wichtig

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen.

Benutzen Sie in diesem Fall geeignete Schutzhandschuhe.
▶ Reinigen Sie das Batteriefach mit einem trockenen Tuch.

Wichtiger Hinweis zur Entsorgung von Batterien

Für Ihr Produkt werden Batterien verwendet, für die die Europäische Richtlinie 2006/66/EG gilt und die nicht mit dem normalen Hausmüll entsorgt werden können.

Informieren Sie sich über die geltenden Bestimmungen Ihres Landes zur separaten Sammlung von Batterien.

Die korrekte Entsorgung von Batterien hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Hinweis auf RoHS EG-Richtlinie

Das Gerät entspricht der RoHS Richtlinie.

Die Einhaltung der RoHS-Richtlinie bedeutet, dass das Produkt oder Bauteil keine der folgenden Substanzen in höheren Konzentrationen als den folgenden Höchstkonzentrationen in homogenen Materialien enthält, es sei denn, die Substanz ist Teil einer Anwendung, die von der RoHS-Richtlinie ausgenommen ist:

a) 0,1 % Blei (nach Gewicht),
b) Quecksilber,
c) sechswertiges Chrom,
d) polybromiertes Biphenyl (PBB) und polybromierte Diphenylether
e) 0,01 % Kadmium (nach Gewicht)

Glossar

Verwendete Fachbegriffe

1080p

HDTV-Bildsignal mit 1080 Pixel und progressiver Darstellung

16:9

Am Kinoformat orientiertes Seitenverhältnis von Breitbild-Displays.

BILDDIAGONALE

Größenangabe bei Displays: Abstand der linken unteren Ecke zur rechten oberen Ecke – in Zoll oder Zentimeter.

Browser

Programm zum Betrachten von Webseiten im World-Wide-Web.

CIF

,Common Intermediate Format'.

Ursprünglich zur Umrechnung von PAL zu NTSC Standard gedacht. CIF entspricht einer Video-Auflösung von 352 x 288 Pixel, 2 CIF 704 x 288 Pixel, 4 CIF 704 x 576 Pixel.

CINCH

Verbreiteter Buchsentyp für analoge Audio- oder FBAS-Video-Signale.

DDNS

,Dynamischer Domain-Name-System-Eintrag'

Netzwerk-Dienst, der die IP-Adressen seiner Clienten in einer Datenbank bereithält und aktualisiert.

DHCP

,Dynamic Host Configuration Protocol'

Netzwerkprotokoll, das die automatische Einbindung von Geräten (Clients) in bestehende Netzwerke ermöglicht. Dabei vergeben DHCP-Server (wie z.B. Internet-Router) die IP-Adresse, die Netzmaske, das Gateway, den DNS-Server und ggf. WINS-Server automatisch. Client-seitig muss dazu lediglich der automatische Bezug der IP-Adresse aktiviert sein.

Domain

Domäne (Namensraum), die der Identifikation von Internetseiten dient (z.B. www.abus-sc.de).

Dual Stream

Dual Stream bezeichnet ein Video-

Übertragungsverfahren. Es erfolgt eine hoch aufgelösten Aufzeichnung sowie ein niedriger aufgelöste Übertragung z.B. über das Netzwerk.

DVR

Digitaler Video Recorder; Ein Gerät zur Aufzeichnung unterschiedlicher Video- und Audioquellen (analog, digital). Die Daten werden zur Aufzeichnung komprimiert und z.B. auf Festplatten gespeichert.

FBAS/CVBS

„Farb-, Bild-, Austast- und Synchron-Signal“. Die einfachste Variante von Videosignalen, auch „Composite-Signal“ genannt. Die Bildqualität ist vergleichsweise gering.

H.264

(MPEG-4 AVC); Standard zur hocheffizienten Kompression von Videosignalen. Verwendet u.a. bei Blu-ray-Discs oder Video-Konferenzsystemen.

HDD

,Hard Disk Drive'; Festplatte (Magnetplattenspeicher) Digitaler Datenspeicher bei Computern oder DVRs.

GIGABYTE

Einheit für die Speicherkapazität bei Speichermedien (HDD, USB, SD/MMC-Karten).

HDVR

Hybrid-DVR; DVR zur Aufzeichnung analoger Kameras und Netzwerkkameras.

http

,Hypertext Transfer Protokoll';

Ein Verfahren zur Datenübertragung über Netzwerke. Hauptsächlich verwendet bei der Darstellung von Webseiten in einem Browser.

INTERLACED

Zeilensprung-Verfahren.

IP-Adresse

Eine Adresse im Computernetz, basierend auf dem Internetprotokoll (IP), diese ermöglicht, unterschiedliche Geräte im Netz adressierbar zu machen und damit dediziert zu erreichen.

JPEG

Verlustarmes Kompressionsverfahren für Fotos. Die meisten Digitalkameras speichern ihre Fotos im JPEG-Format.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

NTP

Verfahren zur Zeitsynchronisierung über Netzwerke. Auch SNTP (Simple Network Time Protokoll), das eine vereinfachte Form darstellt.

NTSC

Farbfernseh-Standard in USA. Das Verfahren unterscheidet sich in einigen Details vom europäischen PAL-System: Ein NTSC-Vollbild besteht aus 480 sichtbaren und insgesamt 525 Zeilen. Pro Sekunde werden 60 Halbbilder angezeigt. Im Vergleich zu PAL ist das System anfälliger gegen Farbstörungen.

PAL

„Phase Alternating Line“; Europäisches Farb-TV-System. Es verwendet 576 sichtbare Bildzeilen, mit den für Verwaltungs-Signale genutzten Zeilen besteht ein Vollbild aus 625 Zeilen. Pro Sekunde werden 50 Halbbilder gezeigt. Die Phasenlage des Farbsignals wechselt dabei von Bildzeile zu Bildzeile.

PANEL

Fachbegriff für das Innenleben eines Flach-Displays (man spricht von LCD- oder Plasma-Panels).

PC

Ein „Personal Computer“ kann als Fernabfrage-Platz entweder mit der mitgelieferten Software oder per Browser verwendet werden.

Pixel

„Picture Element“. Bildpunkt, Bildelement, bezeichnet die kleinste Einheit einer digitalen Bildübertragung bzw. - darstellung.

PIP

„Picture in Picture“. Abkürzung für die „Bild-in-Bild“-Funktion, bei der auf dem Bildschirm gleichzeitig zwei Signalquellen zu sehen sind. Die zweite Signalquelle wird dabei der ersten überlagert.

PPPoE

,PPP over Ethernet' (Point-toPoint-Protokoll)

Netzwerkübertragungsverfahren zum Verbindungsaufbau über Wählleitungen, das z.B. bei ADSL-Anschlüssen verwendet wird.

PROGRESSIVE

Zeilenweise Abtastung beziehungsweise Bilddarstellung, im Gegensatz zu Zeilensprung beziehungsweise „Interlaced“.

PTZ

,Pan-Tilt-Zoom'

Schwenken, Neigen, Zoomen bei motorisierten Kameras.

RTSP

,Real-Time Streaming Protocol'

Netzwerkprotokoll zur Steuerung der kontinuierlichen Übertragung von Streams oder Software über IP-basierte Netze.

SNMP

,Simple Network Management Protocol

Netzwerkprotokoll, welches die Kommunikation zwischen den überwachten Geräten und der Überwachungsstation regelt. Mit einer zuständigen Software kann somit der Gerätestatus überwacht werden.

USB

Serielle Busverbindung zum Anschluss z.B. von Speichermedien im laufenden Betrieb. Maximal nutzbare Datenrate bei USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

„Video Graphics Array“. Im PC-Bereich übliche Schnittstelle für analoge Videosignale – im Wesentlichen handelt es sich dabei um RGB-Signale.

ZOLL (inch)

Maß der Bildschirmdiagonalen. Ein Zoll entspricht 2,54 Zentimeter. Die wichtigsten typischen Größen von 16:9-Displays: 26 Zoll (66 cm), 32 Zoll (81 cm), 37 Zoll (94 cm), 42 Zoll (106 cm), 50 Zoll (127 cm), 65 Zoll (165 cm).

Über das interne Festplattenlaufwerk

Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Bedienen Sie das Gerät nach den folgenden Anleitungen, um Festplattenfehler zu vermeiden. Wichtige Aufnahmen sollten auf externe Medien gesichert werden, um unerwartete Datenverluste zu vermeiden.

i

Hinweis

• Gerät während des Betriebs nicht bewegen.
• Feuchtigkeit im Innern des Geräts kann kondensieren und Fehlfunktionen des Festplattenlaufwerks verursachen.
• Bei eingeschaltetem Gerät niemals den Netzstecker ziehen oder die Stromzufuhr über den Sicherungsschalter unterbrechen.
• Gerät nicht unmittelbar nach dem Ausschalten bewegen. Um das Gerät zu bewegen, führen Sie die folgenden Schritte durch:
• Warten Sie nach der Meldung OFF (Gerätedisplay) mindestens zwei Minuten.
• Ziehen Sie den Netzstecker.
• Setzen Sie das Gerät um.
• Bei einem Stromausfall während des Betriebs des Geräts könnten Daten auf der Festplatte verloren gehen. Verwenden Sie eine USV!
• Die Festplatte ist sehr empfindlich. Eine unsachgemäße Bedienung oder eine ungeeignete Umgebung könnte die Festplatte nach einer Betriebsdauer von einigen Jahren beschädigen. Anzeichen dafür sind unerwartetes Anhalten der Wiedergabe sowie sichtbare Mosaik-Effekte im Bild. Für einen Defekt der Festplatte gibt es unter Umständen keinerlei Vorzeichen.
• Bei einem Defekt ist keine Wiedergabe von Aufnahmen möglich. In diesem Fall muss die Festplatte ausgetauscht werden.

ABUS 16/32 Kanal Hybrid Digital Rekorder

TVVR60011 / TVVR60021

Hersteller

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Assistent Sync. Netzworkkamera Nr IP-Adresso Anzahl Ka... Gerät Typ Protokoll Port vorw... 1 192.168.0.134 1 IPC ABUS 80 2 192.168.0.171 1 IPC ABUS 80 3 192.168.0.48 1 IPC ABUS 80 4 192.168.0.184 1 IPC ABUS 80 Hinzufügen Suchen Zurück Nachste Abbrechen

Kamera Verwaltung OSD OISD Konforganisation Kamera Analog 1 Name: Kamera D1 Name: name: Circuit name: Niche area: Circuit Area: MM DD YYYY 24 Stunden Nicht Transparent & Nicht Blinker - Mito Linoansicht Kopiere Answertion Zurück

Dauer Ergebnis Markierung Bild Ergebnistyp Startzeit 20.04.2012 20.04.2012 Alarmöhungang 00:00:00 25:59:59 Fristnet Alarmöhungang Alarmame Networkcamera Adrosse Ae-1 Lokal Ae-2 Lokal Ae-3 Lokal Ae-4 Lokal Suchen Abbrachen

Dauer Etrigate Mordnung Bild Ertragstyp Alarmeingang Startzeit 20-04-2012 00:00:00 Endzeit 20-04-2012 23:58:59 ✓ Alarmeingang Alarmaame Netwerkamneta Adresse ✓ A=1 Lokal ✓ A=2 Lokal ✓ A=3 Lokal ✓ A=4 Lokal Suchen Abbrechen

Maintenance

Note

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Assistent Sync_Netzwerkamera Nr IP-Adresse Anzahl Ka Gerat Typ Protokoll Port vorw 1 192.168.0.134 1 IPC ABUS 80 2 192.168.0.171 1 IPC ABUS 80 3 192.168.0.48 1 IPC ABUS 80 4 192.168.0.184 1 IPC ABUS 80 Hinzufügen Suchen Zurück Nachste Abbrechen

Automatisch schakelen:

Configuration Algorithms Software Alarms RS/287 Live RJken Ufzondering Debutkers Algorithms IP INT TCP/IP Internet MTT Service Gbps/61.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02.02. Internet 133 Live RJken Pass to Back

Opmerking

Enstattungen Algemeine Netzwerk Alarm RIS 239 Liveansicht Warming Entwicklung Deutsor verändern Passwert worden No Denutznahme Ebrune MAC Address vom Bend Revol Boat Local 1 admin Admin 00:00:00:00:00:00 2 gaoal Gast 00:00:00:00:00:00 Liveansicht Hinzufügen Zurück

Waarschuwing

Kamera Verwaltung O5D O5D Konfigurations Name: Analog 1 Name: O5D Name Name: O5dum Name: Wache Name: O5dum Freq: MM DD YYYY O5d1 Format: 24 Stunden Package Name: NoM Transparent & Nicht Einkler - O5D-Freq: Mito Livansicht Kopfers Analog Data Zurück

In diesem Untermenü stehen Ihnen folgende Einstellungsmöglichkeiten zur Verfügung:

Dauer Ensignet Markierung Bild Ensignistyp Alarmeingang Startzeit 20.04.2012 00:00:00 Endzeit 20.04.2012 23.59.59 ✓ Alarmeingang AlarmName Netwerkamera Adresse ✓ A<=1 Lokat ✓ A<=2 Lokat ✓ A<=3 Lokat ✓ A<=4 Lokat Suchen Abbrachen

Dauer Erogrise Markierung Bild Prologrisyp Alarmingang Startzeit 20.04.2012 00:00:00 Eventzeit 20.04.2012 23.59.59 ✓ Alarmingang Alarmimo Notwendamora Adresse ✓ A<-1 Lokai ✓ A<-2 Lokai ✓ A<-3 Lokai ✓ A<-4 Lokai Suchen Abbrechen

Evenement (gebeurtenistype „Alarm in-gang“)

Backup Operative planar Event Logging Start Date 21-03-2012 00:00:00 End Date 21-03-2012 23:59:59 □ Event Log □ A=1 □ A=2 □ A=3 □ A=4 □ Event Log A=1 Lokale Lokale Lokale Live Kijlan Zoekem Terug

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Assistent Sync. Netzwerkamera Nr IP-Adresso Anzahl Ka Gerät Typ Protokoll Port vorw 1 192.168.0.134 1 IPC ABUS 80 2 192.168.0.171 1 IPC ABUS 80 3 192.168.0.48 1 IPC ABUS 80 4 192.168.0.184 1 IPC ABUS 80 Hinzufügen Suchen Zurück Nachsto Abbrechen

Kamera Verwaltung OSD Beld PTZ Uerwegung Privatzone Satologsüberska... Vidowerkost OSD Konfiguration Kamera Analog 1 NAnno Camera D1 Name aniso Dalam ariso Woche aniso Dalam For 24 Stunden Anzerge Mo. Nicht Transparent & Nicht Blinkse OSD Font Mito Livonsicht Kopiere Anwendung Zurück

Kamera Algemeine Western Flatsflüsse Kamera 1 Preset speichens 1 2 3 4 5 6 Preset aufrahen 7 8 9 10 11 12 13 14 15 16 17 Master 1 Text 1 Keyframe Preset Load Locksicht Zurück

Dauer Ergebnis Markierung Bild Ergebnistyp Startzeit 20-04-2012 20-04-2012 03:00:00 Endzeit 23:59:59 ✓ Alarmangang Alarmname Netzwerkoscandra Adresse ✓ A<=1 Lokal ✓ A<=2 Lokal ✓ A<=3 Lokal ✓ A<=4 Lokal Suchen Abbrechen

Dauer Energie Markierung Bild Startzeit 20-04-2012 00:00:00 Endzeit 20-04-2012 23:59:58 Alarmingang Alarmname Natzenkamera Adresse A<-1 Lokai A<-2 Lokai A<-3 Lokai A<-4 Lokai Suchen Abbrechen

Maintenance

Remarque

Assistent Sync. Netzworkkamera Nr. IP Adresso Anzahl Ka Gerät Typ Protokoll Port verw. 1 192.168.0.134 1 IPC ABUS 80 2 192.168.0.171 1 IPC ABUS 80 3 192.168.0.48 1 IPC ABUS 80 4 192.168.0.184 1 IPC ABUS 80 Hinzufügen Suchen Zurück Nachste Abbrechen

Indelinger General Network Name RG 232 Live-vising Adversal Trigger Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerijschafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Amerischafts Kopier Annot Tilbage

Vælg kamerakanalen, der skal redigeres, under „Kamera“.

Kamera Algemein Western Forderungen Kamera Kamera 1 Preset speckton 1 2 3 4 5 6 Preset auflaton 7 8 9 10 11 12 13 14 15 16 17 Muster 1 Tool 1 KeyPoint Preset End Liveansicht Zurück

Ghorelt Lidvokode installä S.M.A.R.T. HDD Makromenkursatzte Model Kwate Kanlage Analog 1 Fragor, takommlasse 92,160MB Fragor, takommlasse 22,570MB HDD-Hakrommelasse (HD) 50MB Main, kapacität für optag 0 Main, kapacität für aktel 0 Two viewing Köper Anvend Tilbage

Dauer Erzegens Markierung Bild Erzignstyp Startzeit Endzeit Alarmöhung 20-04-2012 20-04-2012 Alarmöhung Alermässie Nachworldkonzernia Adressa A<-1 A<-2 A<-3 A<-4 Lokal Lokal Lokal Suchen Abbrechen

Dauer Erlögen Markierung Bild Erlögnistyp Startzeit 20.04.2012 Endzeit 20.04.2012 Alarmingang Alarmname 00:00:00 23.59.59 Netwerkcamera Adresse A<-1 Lokal A<-2 Lokal A<-3 Lokal A<-4 Lokal Suchen Abbrachen

„Dynamischer Domain-Name-System-post“

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English

Assistent Sync. Netzworkkamera Nr. IP-Adresse Anzahl Ka Gerat Typ Protokoll Port verw 1 192.168.0.134 1 IPC ABUS 80 2 192.168.0.171 1 IPC ABUS 80 3 192.168.0.48 1 IPC ABUS 80 4 192.168.0.184 1 IPC ABUS 80 Hinzufügen Suchen Zuruck Nachste Abbrechen

Symbol	Znaczenie
R	Czerwony: Zapis• Zapis zdarzeńgelb: Bewegungsaufzeichnung
R	Aufzeichnung nur bei Bewegungserkennung•Niebieski: Zapis• Zapis ciągły

Reaktion Kanal auslösen Zeitplan aktivieron Reaktion Vollbild Pop-Up Audio Warnung CMS bonachrichtigen E-Mail sondon Alarmausgang auslösen Anwonden OK Abbrochen

Aufzeichnung Zahlplan Rackovering Erwartete Einste... Umlaub Aufzeichnung Sachuldbild Kategorie Analog 1 Closings Available Laser 25 Fecoding Parameter Stream 1 Stream Typ Video & Audio Audiessung 1280*2/20 Bilute Typ Variabel Video Quality **** Bilute Real Time Max. Bilute Media Algebraics Max. Bilute (Kbps) 8192 Mole Liveansicht Kopiera Anwondere Zurück

Aufzeichnung Zeitplan Kinderung Erweitere Einste Urlaub Aufzeichnung Zufortzahl Kategorie Analog 1 Parameter Type Dauer Autohang AUTO Durchqualität **** Interfall 2 Sek. Liveanschl Kopiere Abwerten Zurück

Aufzeichnung Zahlplan Köferung Einstellte Einste Listub Aufzeichnung Entfallungs Überücksatzes Jib eDATA Aufzeichnung Live stream Anschlag Zurück

codage (voir page Fehler! Textmarke nicht definiert.).

Odczyt/Zapis

Dauer Ersignat Markierung Bild Ersignstyp Startzeit Endzeit Alarmingang Alarmname Nebwerkamere Adresse A<=1 A<=2 A<=3 A<=4 Lokal Lokal Lokal Lokal Sachen Abbrachen

Dauer Erlögen Markierung Bild Erlögnistyp Starzeit Endzeit Alarmeingang Alarmname A<=1 A<=2 A<=3 A<=4 Alarmeingang Alarmname 00:00:00 23.59.59 Netzwerkamera Adresse Lokal Lokal Lokal Lokal Suchen Abbrochen

Manuel Autzoric Fortbaufende Suf... Alum Alum No Alumlumsen Nichtskaumbaris Akreuzer Auslösen A: +1 Lokat Next A: >2 Lokat Next Auslösen Alo zum Kons Allst Kuschen Zutick

,Dynamic Domain-Name-System'

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5
