BITTE LESEN SIE DIESE BETRIEBSANLEITUNG VOR GEBRAUCH DES PRODUKTES SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ANSCHLIESSEND ZU NACHSCHLAGEZWECKEN AUF.

Inhalt

Erste Schritte 1

Sicherheit und Hinweise

Produktpflege 2

Umweltschutz

Konformität

Technische Daten 3

Packungsinhalt

Beschreibung der Teile 4

Auswechseln der Batterie 5

Inbetriebnahme 6

Bluetooth-Modus

Wiedergabe von einem externen Audiogerät 7

Benutzung des USB-/SD-Eingangs

Anmerkung 8

Erste Schritte

• Nehmen Sie das Gerät aus dem Karton.
• Sämtliches Verpackungsmaterial vom Produkt entfern.
• Verpackungsmaterial im Karton aufbewahren oder sichere entsorgen.

Sicherheit und Hinweise

Alle Anweisungen vor Benutzung des Produkts lesen und nachvollziehen. Treten Schäden aufgrund von Nichtbeachtung der Anweisungen auf, wird die Garantie gegenstandslos.

Sicherheit

Warnhinweise

• Niemals das Gehäuse des Geräts entfern.
• Niemals Teile des Geräts mit Schmiermittel behandeln.
• Niemals das Gerät auf anderen elektrischen Vorrichtungen aufstellen.
• Gerät vor direkter Sonneneinstrahlung, offenen Flammen und Hitze schützen.
• Niemals in den Laserstrahl im Inneren des Geräts blichen.
• Stets einfachen Zugang zu Stromkabel, Netzstecker und Netzadaptersherstellen, damit das Gerät vom Strom getrennt werden kann.

1. Anweisungen lessen.
2. Anweisungen aufbewahren.
3. Alle Warnungen beachten.
4. Alle Anweisungen befolgen.
5. Gerat nicht in der Nähe von Wasser verwenden.
6. Nur mit einem trockenen Tuch reinigen.
7. Luftungsöffnungen nicht blockieren. Gemäß den Angaben des Herstellers aufstellen.
8. Nicht in der Höhe von Wärmequellen aufstellen, wie Heizkörper, Heizlüfter, Öfen oder anderen Geräten (einschließlich Veränder), die Wärme erzeugen.
9. Stromkabel vor Belastungen durch Quetschen und Einklemmen schützen, insbesondere an Steckern, Mehrfachsteckdosen und den Austrittsstellen aus dem Gerät.
10. Erweiterungen/Zubehör nur wie vom Hersteller angegeben verwenden.
11. Nur in Verbindung mit Rollwagen, Ständern, Stativen, Halterungen oder Tischen verwenden, die vom Hersteller angegeben wurden oder mit dem Gerät verkauf werden. Bei Verwendung eines Rollwagens ist Vorsicht beim Verschieben des Wagens/Geräts geboten, um Verletzungen durch umfallende Teile zu verhindern.
12. Bei Gewitter oder längerer Nichtbenutzung Gerät vom Netzstrom trennen.

1. Service-Reparaturen nur von qualifiziertem Fachpersonal durchführten halten. Eine Service-Reparatur ist notig, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. bei Schäden an Stromkabel oder Netzstecker, nach dem Verschütten von Flüssigkeiten über dem Gerät, nach dem Aufprall von Objeken auf dem Gerät, nach Kontakt mit Regen oder Feuchtigkeit, bei nicht ordnungsgemäßer Funktionseiste oder nach dem Herunterfallen des Geräts.
2. Das Gerätarf keinen Tropfen oder Spritzern ausgesetzt werden.
3. Keine Gefahrenquellen (z. B. mit Flüssigkeit gefüllte Objekte, brennende Kerzen) auf das Gerät stellen.
4. Wenn eine Wandsteckdose oder ein Geräteadapter zum Anschluss des Geräts verwendet wird, muss dieser Anschluss stets zugänglich bleiben.
5. Um das Produkt herum muss genügend Freiraum zur Luftzirkulation bleiben.
6. Batterien (integrierte Akkupacks oder Batterien) dürfen keiner übermäßigigen Hitze ausgesetzt werden, wie Sonneneinstrahlung, offenes Feuer o. Å.

Produktpflege

1. Das Gerät muss stets von der Steckdose getrennt werden, wenn es nicht in Betrieb ist oder gereinigt werden soll.
2. Musik nicht mit übermöglicher Lautstärke horen, da dies dem Gehör und/oder dem Gerät schaden kann.
3. Gerat nicht im nassen oder feuchten Zustand verwenden.
4. Gerät vor der Reinigung stets von der Netzstromversorgung trennen. Gerät mit einem weichen, feuchten, flusenfrei Tuch reinigen. Keine Scheuermittel oder aggressiven Reinigungsmittel verwenden.

Umweltschutz

Das Produkt wurde mit qualitativ hochwertigen Werkstoffen und Komponenten konzipiert und hergestellt, die recyclelt und wiederverwendet werden können.

Ihr Produkt enthalt Batterien, für die die europäische Richtlinie 2006/66/EG gilt und die nicht mit den normalen Haushaltsabfällen entsorgt werden dürfen.itte informieren Sie sich über die ortlichen Vorschriften bezuglich der getrennten Sammlung von Batterien, da eine ordnungsgemäß Entsorgung dazu beitragt, Umweltschaden zu verhindern und ihre Gesundheit zu schützen.

Dieses Symbol einer durchgestruichen Mülltonne auf Rädern auf einem Produkt weist daraufufhin, dass für das Produkt die europäische Richtlinie 2002/96/EG gilt.itte informieren Sie sich über das örtliche Abfalltrennsystem fur elektrische und elektronische Produkte.itte richten Sie sich nach den in ihrer Region geltenden Vorschriften fur die Abfalltrennung und entsorgen Sie ihre alten Produkte nicht mit ihren normalen Haushaltsabflänen. Die Entsorgung alter Produkte hilft, Umweltschäden zu verhindern und ihre Gesundheit zu schützen.

Konformität

Dieses Produkt erfüllt die Anforderungen der Europäischen Gemeinschaft in Bezug auf Funkstörungen.

Technische Daten

• Stromversorgung: 230 V 50 Hz
  Gesamtverbrauch: 65 W
• Eingangsempfindlichkeit: AUX-IN 700 V, LINE-IN 700 MV
• Signal-Rausch-Verhältnis (A): 75 db
• Klirrfaktor (1 kHz, 1 W): 0,5 %
• Frequenzbereich: 20 Hz - 20 kHz
• Musik-Gesamtleistung: 60 W

Packungsinhalt

Folgender Verpackungsinhalt ist enthalten:

Hauptgerät
Fernbedienung
Bedienungsanleitung
- Cinch-Kabel
Line-in-Kabel

Beschreibung der Teile

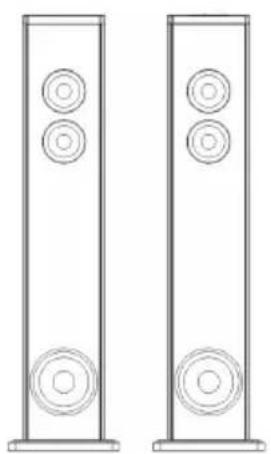

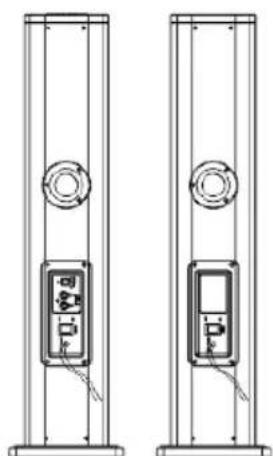

Beschreibung des Hauptgerätes

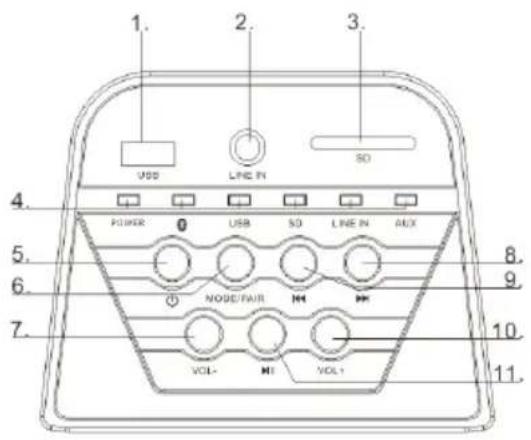

1. USB-Buchse
2. Line-in

Anschluss für ein externes Audiogerät mit 3,5-mm-Klinkenstecker

1. SD-Kartenslot
2. LED-Anzeige
3. Stand-by

Einschalten des Gerätes, in den Stand-by-Modus schalten

1. MODE/PAIR

Auswahl eines MODUS: Bluetooth, USB, SD, oder AUDIO IN Verbindung mit dem zweiten Lautsprecher

1. VOL -

Lautstärke verringern

8.

Im USB/SD/BT-Modus zum nachsten Titel springen

9.

Im USB/SD/BT-Modus zum vorherigen Titel springen

1. VOL +

Lautstärke erhöhen

11.

Wiedergabe starten oder unterbrechen

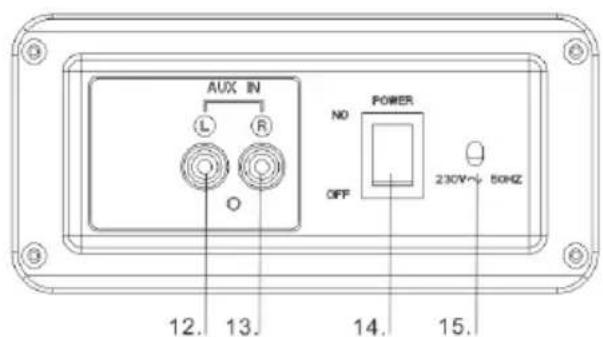

12.AUX IN-L
13. AUX IN-R
14. EIN-
AUSSCHALTER
15.Netzkabel

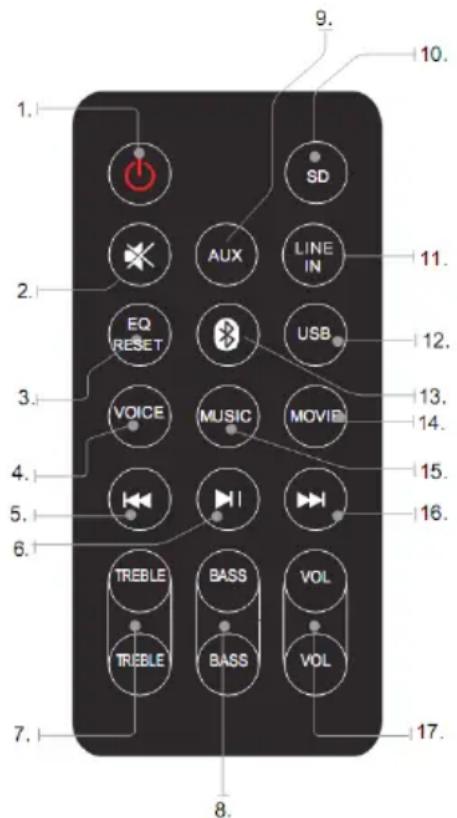

Beschreibung der Fernbedienung

1. EIN/AUS

Zum Ein- und Ausschalten des Laufsprecherturms drucken

2. STUMMSCHALTEN

Zum Stummschalten oder Wiederherstellen der Lautstärke drucken

3. EQ RESET

Zum Wiederherstellen des Klangeffektes drucken

4. VOICE

Drucken, um in den EQ -Sprach-Modus zu schalten

5.

Zum vorherigen Titel springen

6.

Wiedergabe starten oder unterbrechen

7. TREBLE+/TREBLE-

Zum Einstellen des Hohenpegels drucken

8. BASS+/BASS-

Zum Einstellen des Basspegels drucken

9. AUX

Drucken, um in den AUX IN-Modus zu schalten

10. SD

Drucken, um in den SD-Modus zu schalten

11. LINE IN

Drucken, um in den LINE IN-Modus zu schalten

12. USB

Drucken, um in den USB-Modus zu schalten

13.BT

Drucken, um in den BT-Modus zu schalten

14. MOVIE

Drucken, um in den EQ-FILM-Modus zu schalten

15. MUSIC

Drucken, um in den EQ-MUSIK-Modus zu schalten

16.

Zum)nachstenTitel springen

17. LAUTSTARKE+/-

Zum Regulieren der Lautstärke drucken

Die Fernbedienung benötigt zum Betrieb eine CR2025 Lithium-Batterie (im Lieferumfang enthalten).

Um die Fernbedienung zu aktivieren, den Isolierstreifen von der Rückseite entfern.

Auswechseln der Batterie

Die Fernbedienung besteht zum Betrieb CR2025 3V Knopfzenbatterien. Wenn die Fernbedienung nicht mehr Funktioniert, müssen Sie wie folgt die Batterien auswechseln:

• Drücken Sie die Lasche an der Seite der Batteriefachabdeckung, um diese zu öffnen und den Batteriehalter herauszunehmen.

• Ersetzen Sie die Batterie und achten Sie darauf auf die korrekte Ausrichtung der Batteriepole.
• Setzen Sie den Batteriehalter wieder ein, indem Sieihn in das Fach drücken, bis Sie ein „Klicken“ horen.

Inbetriebnahme

Stromversorgung

VORSICHT

• Risiko eines Produktschadens! Die Stromspannung muss der Spannungsangabe auf dem Rückseitenetikett entsprechen.
• Risiko eines Stromschlags! Beim Trennen des Wechselstromkabels stets den Stecker aus der Steckdoseziehen. Niemals am Kabelziehen.
• Vor dem Einstecken des Wechselstromkabels überprüfen, dass alle anderen Anschlüsse verbunden sind.

Gerät am gewünschten Ort aufstellen und Stromkabel abwickeln. Kabelstecker in die Steckdose stecken und Gerät anschalten.

Auto-Stand-by

Wenn Medien von einem angeschlossenen Gerät abgespielt werden, dann springt der Tower automatisch in den Standby-Modus wenn:

10 Minuten lang keine Taste gedrückt wurde,
10 Minuten lang keine Musik von einem angeschlossenen Gerät abgeschlossen wurde.

Verbinden der zwei Turmlautsprecher

Schalten Sie beiden Laufsprecher ein. Die Laufsprecher schalten automatisch in den BT-Modus. Drücken Sie die MODE/PAIR-Taste am Hauptgerät, um die Turmlautsprecher automatisch zu verbinden.

Bluetooth-Modus

A. Verbinden mit einem Bluetooth-Mobiltelefon

Bitte vergewissern Sie sich, dass Ihr Mobilefon Bluetooth-fähig ist. Die jeweiligen Schritte zum Verbindungsaufbau können sich je nach Mobilefon unterschieden.itte lessen Sie die Bedienungsanleitung Ihres Mobiltelefons, um ausfuhrlichere Informationen zu erhalten. Üblicherweise wird die Verbindung folgendermaßen hergestellt:

1. DS60DUO und das Bluetooth-Mobilefon sollen wahrend der Verbindungsherstellung nicht weiter als 1 Meter voneinander entfernt sein.
2. Drücken Sie die Daste; die Laufsprecher geben automatisch in den Bluetooth-Modus.
3. Aktivieren Sie die Bluetooth-Funktion Ihres Mobiltelefons und suchen Sie nach Bluetooth-Geräten. Nachdem die Suehe abgeschlossen ist, wahren Sie „DS60DUO" auf der Liste der Bluetooth-Geräte.
4. Folgen Sie der Eingabeaufforderung und geben Sie das Password oder die PIN-Nr. ein: „0000" und drücken Sie „Ja" oder „Bestätigen".
5. Nach dem die Verbindung erfolgreich hergestellt wurde, wahlen Sie „DS60DUO" auf der Liste der Bluetooth-Geräte und drücken Sie „Verbinden".

B. Verbindung mit einem Bluetooth-Stereosender

Unterschiedliche Bluetooth-Sender haben unterscheidliche Verbindungsmethoden.itte lessen Sie die Bedienungsanleitung Ihres Bluetooth-Senders, um ausfuhrlichere Informationen zu erhalten. Üblicherweise wird die Verbindung folgendermaßen hergestellt:

1. DS60DUO und der Bluetooth-Sender sollenen während der Verbindungsherstellung nicht weiter als 1 Meter voneinander entfternt sein.
2. Drucken Sie die Daste; die Laufsprecher geben automatisch in den Bluetooth-Modus.
3. Schalten Sie ihren Bluetooth-Sender ein und aktivieren Sie den Modus für den Verbindungsaufbau.
4. Der Senderucht und verbindet sich automatisch mit DS60DUO. Nach erfolglicher Verbindungändert sich die Bluetooth-Wiedergabe.

Anmerkungen:

• Nach dem Trennen von einem Bluetooth-Gerät kehrt DS60DUO automatisch in den Verbindungsmodus darüber.

C. Musik-Wiedergabe

Verbindung mit einem A2DP-Mobiltelefon oder Bluetooth-Sender

1. Verbinden Sie Ihr Mobiletelefon oder ihren Bluetooth-Sender mit DS60DUO.
2. Sie können ihre Musik nun über den DS60DUO horen, wenn Sie die Wiedergabe starten.
3. Drücken Sie Vol+, um die Lautstärke zu erhöhen; drücken Sie Vol-, um die Lautstärke zu verringn.
4. Drücken Sie zum vorherigen Song zu springen.
5. Drucken Sie zum nachsten Song zu springen.

Wiedergabe von einem externen Audiogerät

Sie können Musik von einem externen Audiogerät, wie zum Beispiel von einem MP3-Player, über diesen Gerät abspielen.

Line-in-Anschluss (benötigt ein 3,5 mm Klinkenkabel)

1. Verbinden Sie ein 3,5 mm Klinkenkabel mit dem Line-in-Anschluss an der Oberseite. Verbinden Sie das andere Ende des 3,5 mm Kabels mit einem MP3-Player oder einem anderen Audiogerät.
2. Drucken Sie die Daste, um das Gerät einzuschalten.
3. Drücken Sie die MODE/PAIR Taste, um den Line-in-Modus auszuwahlen.
4. Benutzen Sie die Bedienelemente am verbundenen Gerät, um den Ton über den Laufsprecher abzuspielen.

Hilfseingang Cinch (benötigt ein Cinch-Kabel)

1. Verbinden Sie ein Cinch-Kabel mit dem Aux-in-Anschluss. Verbinden Sie das andere Ende des Cinch-Kabels mit dem Audioausgang Ihres DVD-Players, Ihrer Stereoanlage, Ihrrem Gaming-System oder Fernseher.
2. Drücken Sie die Ein-/Aus-Taste, um das Gerät einzuschalten.
3. Drucken Sie die MODE/PAIR Taste, um den Aux-in-Modus auszuwahlen.
4. Benutzen Sie die Bedienelemente am verbundenen Gerät, um den Ton über den Laufsprecher abzuspielen.

Benutzung des USB-/SD-Eingangs

1. Verbinden Sie ihren USB-Stick oder ihre SD-Karte mit dem USB/SD-Anschluss.
2. Drücken Sie die MODE/PAIR Taste, um den USB- oder SD-Modus auszuwahlen. Das Gerät kann die Dateien nun automatisch abspielen.
3. Drucken Sie die Tadel, um den Titel auszuwahlen.
4. Drücken Sie VOL + / VOL-, um die Lautstärke anzupassen.

Anmerkungen:

*USB-Port und SD-Kartensteckplatz sind empfindliche Vorrichtungen und können zu Funktionstörungen des Laufsprechers führen.

Anmerkung:

Bitte entsorgen Sie elektrische und elektronische Geräte nicht in den Hausmüll.

• Bringen Sie sie zu einer entsprechenden Sammelstelle.
• Einige Komponenten in diesen Geräten konnen gesundheits- und umweltschädlich sein.

Zum Energiesparen schaltet das Gerät automatisch in Stand-by, wenn für eine gewisse Zeit keine Audio-Wiedergabe erfolgt. Es kann durch Verwendung des POWER-Schalters wieder eingeschaltet werden.
- Bei einem eingehenden Anruf während der Verbindung von DS60DUO mit einem Handy zur Musikwiedergabe unterbricht der Tower die Wiedergabe, wenn der Anruf angenommen wird, und setzen die Wiedergabe fort, wenn das Geschäft beendet wurde. (Gelegentlich bleibt das Programm nach Beenden des Anrufs angehalten, je nach Handy.)
- Das Wort Bluetooth®, Marke und Logo sind eingetragene Handelsmarken von Bluetooth SIG, Inc. und jegliche Verwendung dieser Zeichen durch Bigben Interactive geschlossen unter Lizenz. Andere Handelsmarken und Handelsnamen sind Eigentum der jeweiligen Besitzer.
- THOMSON ist eine Handelsmarke von TECHNICOLOR SA und seinen Tochtergesellschaften und wird von Bigben Interactive unter Lizenz verwendet.
- Hiermit erklärt Bigben Interactive SA, dass das DS60DUO den wesentlichen Anforderungen der Direktive 1995/5/EC des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkund Telekommunikationsausrüstung entspricht und mit dieser konform ist.

Die vollständige Erklärungfindet sich auf unserer Website http://www/bigben-interactive.de/support im Abschnitt zur Konformitätserklärung.

Hergestellt von BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2-FRETIN

CS 90414

59814 LESQUIN Cedex - Frankreich

www/bigben.eu

Hergestellt in China

REACH

Fabricant:BigbenInteractiveFRANCE

396, Rue de la Voyette, C.R.T. 2 Fretin,

CS 90414 - 59814 LESQUIN Cedex

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive BELGIUM

Avenue Ernest Solvay, 1480 Tubize, Belgique

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Sonntag von 8:00 bis 24:00 Uhr

09001-8430 44* (0,49€/Min. aus dem deutschen Festnetz. Anrufe aus allen

Mobilfunknetzen nicht möglich) oder [e-mail]

• Minderjährige mussen vorher einen Erzielungsberechtigten um Erlaubnis fragen.

BELGIQUE / NEDERLAND, [e-mail]

Technische gegevens 3

Automatisch stand-by

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive BELGIUM

Avenue Ernest Solvay, 1480 Tubize, Belgique

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Sonntag von 8:00 bis 24:00 Uhr 09001-84 30 44* (0,49€/Min. aus dem deutschen Festnetz, Anrufe aus allen

Mobilfunknetz nicht möglich) oder [e-mail]
* Minderjährige mussen vorher einen Erziehungsberechtigten um Erlaubnis fragen.

BELGIQUE / NEDERLAND, [e-mail] [e-mail]

ESPANA, [e-mail]

ITALIA, [e-mail]

www/bigben.eu
