BEDIENUNGSANLEITUNG Compact Pro 320 KOENIG

Bedienungsanleitung für Gasgrills

Lesen Sie diese Anleitung vor Inbetriebnahme des Gerätes.

Entdecken		Leidenschaft		Lebensfreude
08137	Balcony Pro 120	08186	Signet 320	08159	Sovereign XL
08139	Patio Pro 220	08201	Signet 370
08152	Compact Pro	08184	Signet 390
08192	Compact Pro 320	08200	Signet 320 Black Edition
08187	Connaisseur Pro 320	08173	Sovereign 90
08180	Royal 320
08191	Royal 340
08188	Royal 370
08196	Royal S320
08198	Royal S370
08199	Royal S390
08193	Monarch 320
08194	Monarch 340
08195	Monarch 390

Wichtig für ihre Sicherheit!

Dichtigkeitsprüfung

Nach dem Anschliessen der Gasflasche ist die Verbindung zum Grill, sowie der Grill auf ein Gasleck zu überprüfen.

Weitere Ausführungen Seite 5

www.koenigworld.com

Kundendienst

Eggbuhlstrasse 28 / Postfach - CH 8052 Zürich

Tel. [phone] - Fax [phone]

Mail: [e-mail]

Serien-Nr.

Article-Nr.

Inhaltsverzeichnis

Seite
Wichtige Hinweise 3
Anschliessen der Flüssiggasflasche und Prufen auf Gaslecks 5
Vor der Inbetriebnahme 6
Inbetriebnahme des Grills 7
Reinigung, Unterhalt und Garantie 8
Fehlersuche 11
Grilliertipps 12
Grilliermethoden. 13

Spezifizierung

Modell	Gesamthitzezufuhr kW	Gesamthitzezufuhr g/h	Düsengröbe Hauptflamme	Düsengrösse Seitenflamme	Düsengrösse hintere Flamme
08137	3.5 kW	254 g/h	0.91 mm
08139	7.3 kW	531 g/h	0.91 mm
08152	8.8 kW	640 g/h	0.99 mm
08159	21.15 kW	1538 g/h	0.90 mm	0.79 mm	1.15 mm
08173	19.1 kW	1389 g/h	0.99 mm	0.79 mm	1.02 mm
08180	11.4 kW	1345 g/h	0.97 mm
08184	18.5 kW	1345 g/h	0.97 mm	0.79 mm	1.02 mm
08186	11.4 kW	829 g/h	0.97 mm
08187	8.8 kW	640 g/h	0.81 mm
08188	15.8 kW	1149 g/h	0.97 mm
08191	14.1 kW	1025 g/h	0.97 mm	0.79 mm	1.02 mm
08192	6.9 kW	502 g/h	0.74 mm
08193	8.8 kW	640 g/h	0.81 mm
08194	11.5 kW	836 g/h	0.99 mm	0.79 mm
08195	15 kW	1091 g/h	0.81 mm	0.79 mm	0.94 mm
08196	11.4 kW	829 g/h	0.97 mm
08198	15.8 kW	1149 g/h	0.97 mm		1.02 mm
08199	18.5 kW	1345 g/h	0.97 mm	0.79 mm	1.02 mm
08200	11.4 kW	829 g/h	0.97 mm
08201	15.8 kW	1149 g/h	0.97 mm		1.02 mm

Spezifizierung

KATEGORIE ZUFUHR DRUCK BUTAN	ZUFUHR DRUCK PROPAN	REGULATOR VORSCHRIFTEN	FLUSSIGGASSCHLAUCH VORSCHRIFTEN
I3+(28-30/37)	28-30 mbar	37 mbar	EN12864
			BS3212/2/8

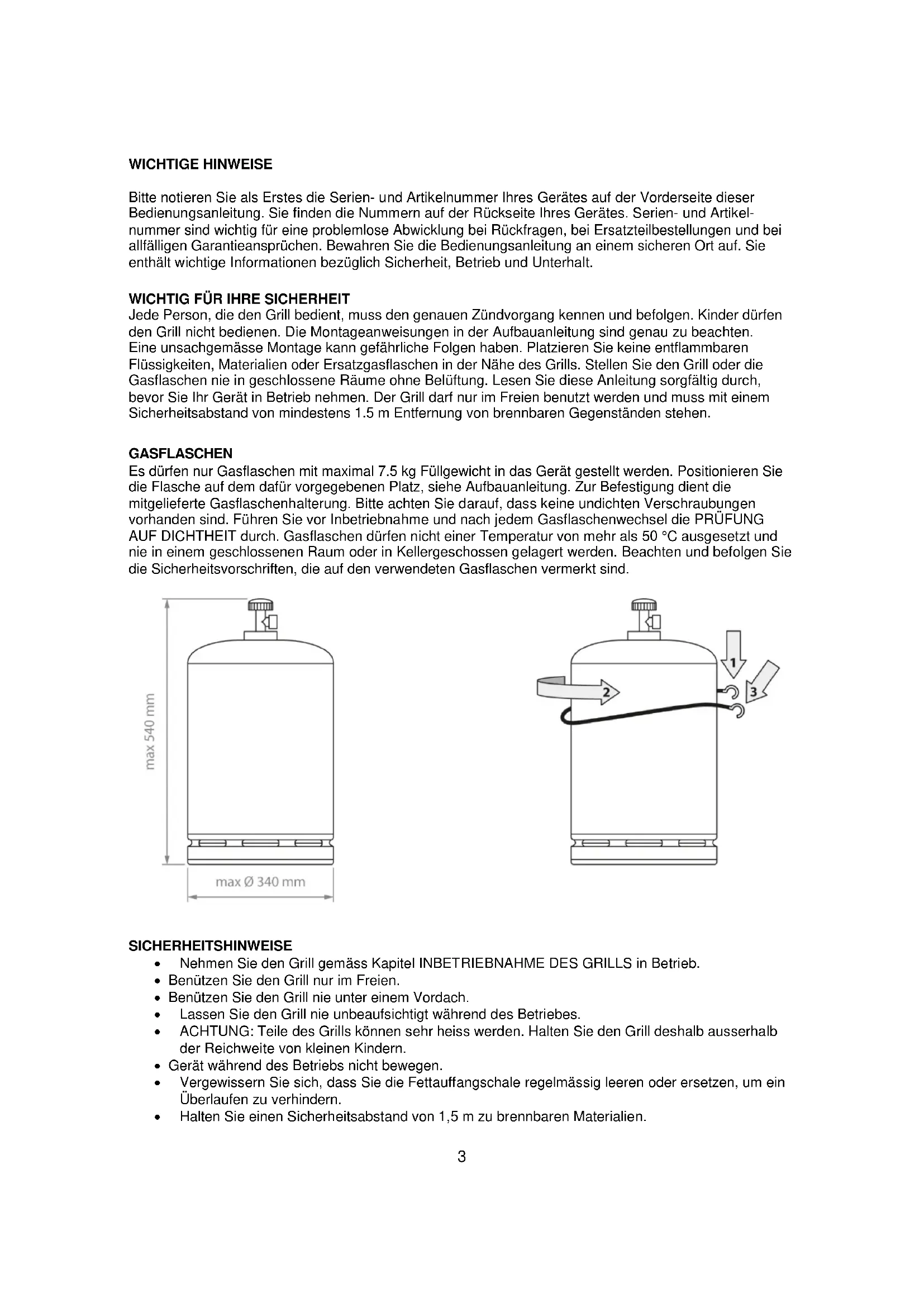

WICHTIG HINWEISE

Bitte notieren Sie als Erstes die Serien- und Artikelnummer Ihres Gerätes auf der Vorderseite dieser Bedienungsanleitung. Sie finden die Nummern auf der Rückseite Ihres Gerätes. Serien- und Artikelnummer sind wichtig für eine problemlose Abwicklung bei Rückfragen, bei Ersatzteilbestellungen und bei allfälligen Garantieansprüchen. Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf. Sie enthalt wichtige Informationen bezüglich Sicherheit, Betrieb und Unterhalt.

WICHTIG FÜR IHRE SICHERHEIT

Jede Person, die den Grill bedient, muss den genauen Zündvorgang kennen und befolgen. Kinder durren den Grill nicht bedieren. Die Montageanweisungen in der Aufbauanleitung sind genau zu beachten. Eine unsachgemäße Montage kann gefährliche Folgen haben. Platzieren Sie keine entflammbaren Flüssigkeiten, Materialien oder Ersatzgasflaschen in der Höhe des Grills. Stellen Sie den Grill oder die Gasflaschen nie in geschlossene Räume ohne Belüfung. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr Gerät in Betriebnehmen. Der Grill darf nur im Freien benutzt werden und muss mit einem Sicherheitsabstand von mindestens 1.5 m Entfernung von brennbaren Gegenständen stehen.

GASFLASCHEN

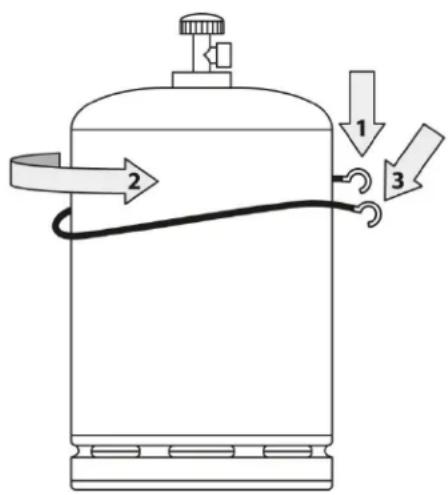

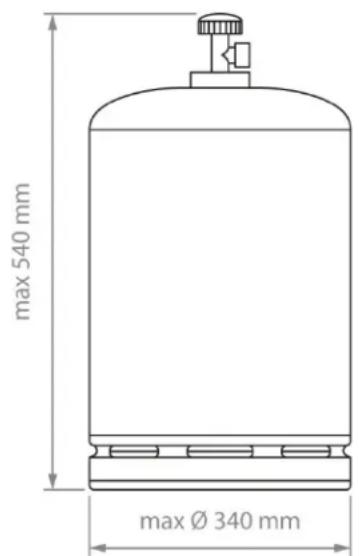

Es durren nur Gasflaschen mit maximal 7.5 kg Fuldgewicht in das Gerät gestellt werden. Positionieren Sie die Flasche auf dem darauf vorgegebenen Platz, siehe Aufbauanleitung. Zur Befestigung dient die mitgelieferte Gasflaschenhalterung.itte achten Sie darauf, dass keine undachten Verschraubungen vorhanden sind. Führn Sie vor Inbetriebnahme und nach jedem Gasflaschenwechsel die PRUFUNG AUF DICHTHEIT durch. Gasflaschen durren nicht einer Temperatur von mehr als 50^ ausgesetzt und nie in einem geschlossenen Raum oder in Kellergeschossen gelagert werden. Beachten und befolgen Sie die Sicherheitsvorschriften, die auf den verwendeten Gasflaschen vermerkt sind.

SICHERHEITSHINWEISE

• Nehmen Sie den Grill gemäss Kapitel INBETRIEBNAHME DES GRILLS in Betrieb.
• Benützen Sie den Grill nur im Freien.
• Benützen Sie den Grill nie unter einem Vordach.
• Lassen Sie den Grill nie unbeaufsichtigt während des Betriebes.
• ACHTUNG: Teile des Grills können sehr heiss werden. Halten Sie den Grill deshalb ausserhalb der Reichweite von kleinen Kindern.
  Gerat während des Betriebs nicht bewegen.
• Vergewissern Sie sich, dass Sie die Fettauffangschale regelmässig leeren oder ersetzen, um ein Überlaufen zu verhindern.

• Halten Sie einen Sicherheitsabstand von 1,5 m zu brennbaren Materialien.

• Stellen Sie nach dem Grillen den Gasregulierknopf immer auf Position „OFF“ (Aus) und schliessen Sie die Gaszufahr an der Gasflasche.

• Achten Sie beim Wechseln der Gasflasche darauf, dass der Gasregulierknopf auf Position „OFF" (Aus) stehen und die Gaszufahr an der Gasflasche geschlossen ist. WICHTIG: Es dürfen sich keine Zündquellen in der Höhe befinden.
• Kontrollieren Sie nach dem Anschliessen einer neuen Gasflasche die Verbindungsteile nach der Anleitung PRÜFUNG Auf DICHTHEIT.
• Besteht der Verdacht auf undichte Teile, dann stellen Sie den Gasregulierknopf auf Position „OFF" (Aus) und schliessen Sie die Gaszufahr an der Gasflasche. Lassen Sie die gasfuhrenden Teile im Gasfachgeschäft überprüfen.
• Weist der Gasschlauch Beschädigungen oder Abnutzungsscheinungen auf, muss er sofort ersetzt werden. Der Schlauch muss frei von Knicken sein und darauf keine Risse aufweisen. Vergessen Sie nicht, den Gasregulierknopf und die Gaszufuhr zuzudrehen, bevor Sie den Schlauch entfern.
• Prufen Sie den Dichtungsring am Druckregler bei jedem Auswechseln der Gasflasche, zumindest jedoch einmal pro Jahr. Der Dichtungsring sollte ersetzt werden, wenn Zeichen von Rissen, Knicken oder Abnutzung festzustellen sind.
• Wechseln Sie den Schlauch und den Gasdruckregler nach einer Gebrauchsdsauer von 3 Jahren nach Kaufdatum. Achten Sie darauf, dass der Gasdruckregler und der Schlauch den entsprechenden EN Standards entsprechen.
• Nehmen Sie keinerlei Änderungen am Gashahn, an der Zündsicherung, am Brenner oder an anderen Teilen des Grills vor. Besteht der Verdacht auf eine Fehlfunktion, wenden Sie sich an einen Fachmann.
• Der Grill wird mit dem passenden Gasschlauchamt Gasdruckreglergeliefert, die unbedingt von den heissen Aussenflächen des Grills oder herabtropfendem Fett fern gehalten werden müssen. Der Schlauch darft nicht verdrecht werden.
• Schlauch und Regler entsprechen den jeweiligen Landesvorschriften. Schlauch und Regler entsprechen den EN Standards.
• Falls die volle Leistung nicht erreicht wird und Verdacht auf eine Verstopfung der Gaszufuhr besteht, wenden Sie sich an ein Gasfachgeschäft.
• Benutzen Sie den Grill nur auf einem festen und sicheren Boden. Stellen Sie den Grill während des Betriebs nie auf Holz oder andere brennbare Flächen. Halten Sie den Grill von brennbaren Materialien fern.
  Die unteren Öffnungen im Grill dnen zur Belüftung. These duren nicht abgedeckt werden.
  Lagern Sie den Grill nicht in der Nähe von leicht entflammbaren Flüssigkeiten oder Materialien.
• Falls der Grill in einem Raum überwintern soll, muss die Gasflasche unbedingt entfernt werden. Sie sollen im Freien an einem gut belufteten Ort gelagert werden, zu dem Kinder keinen Zugang haben.
• Platzieren Sie den Gasgrill vor der Inbetriebnahme möglichst windgeschützt.
• Wenn der Gasgrill nicht benutzt wird, sollte er, nachdem er ganz abgekühlt ist, mit einer Abdeckhaube vor Umwelterinflüssen geschützt werden. Abdeckhauben können Sie bei Ihr dem Grillhändler beziehen.
  Um Staufeuchtigkeit zu verhindern, die Abdeckhaube nach starkem Regen entfernen.

These Bedienungsanleitung sollte vom Besitzer aufbewahrt werden und jederzeit griffbereit sein.

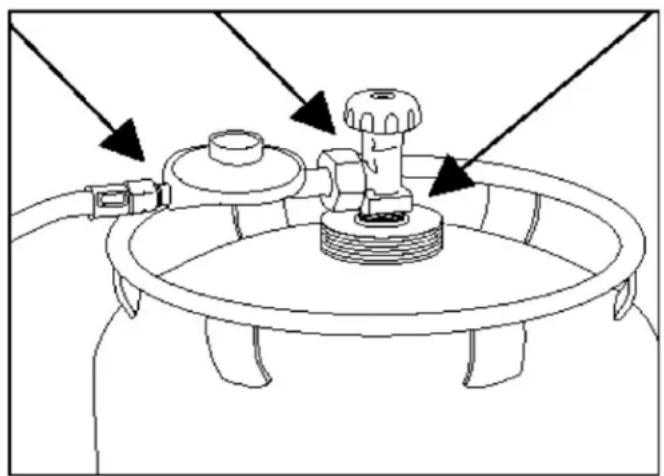

Anschliessen der Flüssiggasflasche und Prüfung auf Dichteit

WARNING: Wahrend des Prufens auf Dichtheit dürfen sich keine Zündquellen in der Naze befinden. Dies gitt auch furs Rauchen. Prufen Sie die Dichtheit nie mit einem brennenden Streichholz oder einer offen Flamme und immer im Freien.

1. Kontrollieren Sie, ob die Drehschalter für jeder Brenner am Gerät auf "OFF" (AUS) stehen.
2. Die volle Flüssiggasflasche auf die vorgesehene Halterung stellen und oben mit dem Gasflaschenriemen oder Haltebügel befestigen.
3. Das Anschlussrück für den Druckregler in das Gasflaschenventil einsetzen und durch Drehen der Mutter in Gegenuhrzeugerrichtung (Linksdrehung) fest anziehen. Festdrehen, bis das Anschlussrück voll in das Gasflaschenventil eingeführt ist.
4. Eine Mischung aus Spülmittel und Wasser im Verhältnis 1:1VBoreiten.

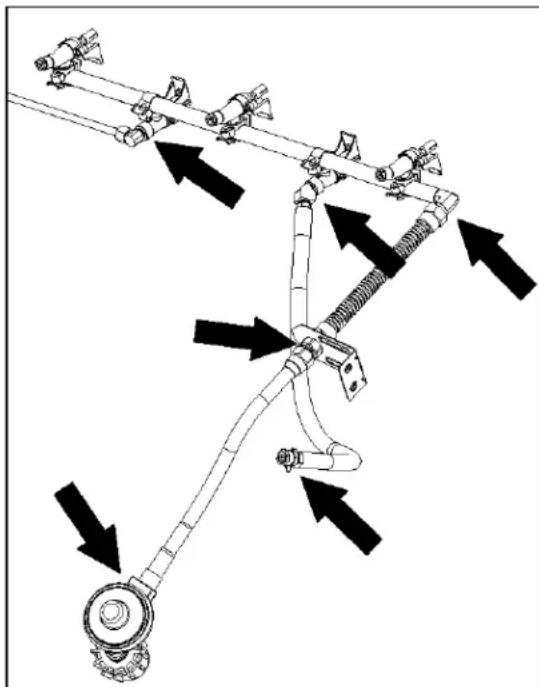

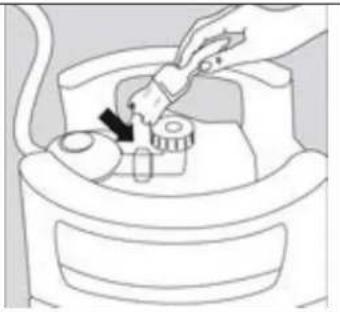

5. Öffnen Sie die Gaszufahr an der Flasche und bepinseln Sie alle gasfuhrenden Teile mit der Seifenlösung (die Verbindung an der Gasflasche / den Gasdruckregler / den Gasschlauch / den Gaseintritt / die Verbindung am Ventil). Sie können auch einen Lecksuchspray verwenden.
6. Eine Blasenbildung der Seifenlösung deutet auf Leckstellen hin. WICHTIG: Der Grill darf erst benutzt werden, wenn alle Leckstellen beseitigt sind. Schliessen Sie die Gaszufuhr an der Gasflasche.
7. Beseitigen Sie die Leckstellen durch Nachziehen der Verbindungen, wenn dies möglich ist, oder ersetzen Sie die defekten Teile.
8. Wiederholen Sie die Schritte 5 und 6.
9. Lassen sich die Leckstellen nicht beheben, wenden Sie sich an ihren Gasfachhändler.

HINWEIS: Führn Sie die Dichttheitsprüfung nach jedem Anschluss oder Austausch der Gasflasche sowie am Anfang der Grillsaison durch.

Vor der Inbetriebnahme

Lesen Sie alle Anweisungen sorgfältig durch und versuchen Sie nicht, den Brenner anzuzünden, bevor die folgenden Voraussetzungen erfüllt sind:

1. Das Gerät muss gemäss der Montageanleitung vollständig zusammengesetzt sein.

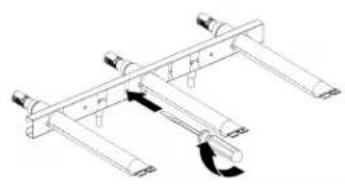

2. Überprüfen Sie, dass die Venturidüse korrekt über der Ventilöffnung eingesetzt ist (siehe Abbildungen unter).

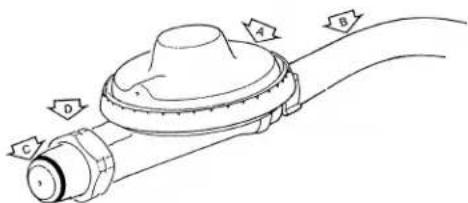

3 Prufen Sie den Dichtungsring (C) am Druckregler bei jedem Auswechseln der Gasflasche, zumindest jedoch einmal pro Jahr. Der Dichtungsring soll ersetzt werden, wenn Zeichen von Rissen, Knicken oder Abnutzung festzustellen sind.

A. Druckregler
B. Schlauch
C. Dichtungsring
D. Mutter

1. Die Gaszuleitung wurde auf Gaslecks geprüft (siehe "Anschliessen der Flüssiggasflasche und Prüfung auf Dichtheit", Seite 5) und es wurden keine Lecks festgestellt.

Bei Nichtbeachten dieser Anweisungen besteht Feuer- und Explosionsgefahr!

Traditioneller Doppelbrenner:

Dual-TubeTM Brenner:

Hinweis:

Beseitigen Sie Gerüche und Fremdstoffe, indem Sie ihren Gasgrill vor dem ersten Grillieren ausbrennen halten:

1. Grillroste und Warmhalterost entfernen, in mildem Seifenwasser waschen.
2. Zündung betätigten (siehe „Inbetriebnahme des Grills", Seite 7).
3. Deckel schliessen und den Grill während 20 Minuten bei mittlerer Hitze aufheizen.
4. Gasflaschenventil schliessen, Hitzeregler auf "OFF" (AUS) stellen.
5. Grill auskühlen setzen, Grillroste und Warmhalterost einsetzen.
6. Der Grill ist nun betriebsbereit.

Inbetriebnahme des Grills

1. Das Gerät muss entsprechend den Montageanweisungen zusammengebaut werden.
2. Nachprüfen, dass die Gasflasche voll ist und richtig an den Druckgeglier angeschlossen ist (siehe Seite 5).
3. Nachprüfen, dass keine Gaslecks im Gaszufuhrsystem bestehen (siehe Seite 5).
4. Prufen, dass die Venturohre richtig über den Gasventilöffnungen angebracht sind (siehe Seite 6).
5. Prufen, dass die Hauptbrenner- und Seitenbrennerzündkabel angeschlossen sind.
6. Genau alle Anweisungen durchlesen, die auf der Informationstafel am Grillgerät aufgeführrt sind.
7. Achtung: Deckel öffnen, bevor der Grill gezündet wird.
8. Die Hitzeregler auf "OFF" (AUS) stellen, dann das Gasflaschenventil (H) öffnen.
   9a. FÜR DIE HAUPTBRENNER (A):

Rechter Hitzeregler drucken und auf POw-R ZONE / Maximum drehen.Die Zundung betätigten. Die Flamme solle sich innerhalb von 5 Sekunden entzünden. Anmerkung: Um die Flamme mit dem Streichholz zu zünden, befolgen Sie Anweisungen 1 bis 8, siehe oben.

Das brennende Zündholz in das Zündloch (E) einführen, den rechten Hitzeregler drücken und auf POW-R ZONE / Maximum drehen. Die Flamme solte sich innerhalb von 5 Sekunden entzüden.
Nach dem der rechte Brenner gezündet ist, die übrigen Hitzeregler auf POW-R ZONE / Maximum stellen. Die Flamme entzündet sich nun automatisch.
9b. FÜR DEN SEITENBRENNER (B):

Den Hitzeregler drucken und auf POW-R ZONE / Maximum drehen. Die Zündung betätigten.

Die Flamme sollte sich innerhalb von 5 Sekunden entzünden. Anmerkung: Für das Anzünden mit einem Streichholzitte Anweisungen 1 bis 8 befolgen, siehe oben.

Das brennende Streichholz an die Brenneröffnungen halten. Den Drehschalter drücken und auf POW-R ZONE / Maximum drehen. Die Flamme solte sich innerhalb von 5 Sekunden entzünden.

Warning - Niemals die Hauptbrenner gleichzeitig mit dem Rückenbrenner benutzten. Dies konnte in einem Fettfeuer enden und das Grillgerät dadurch beschädigen.

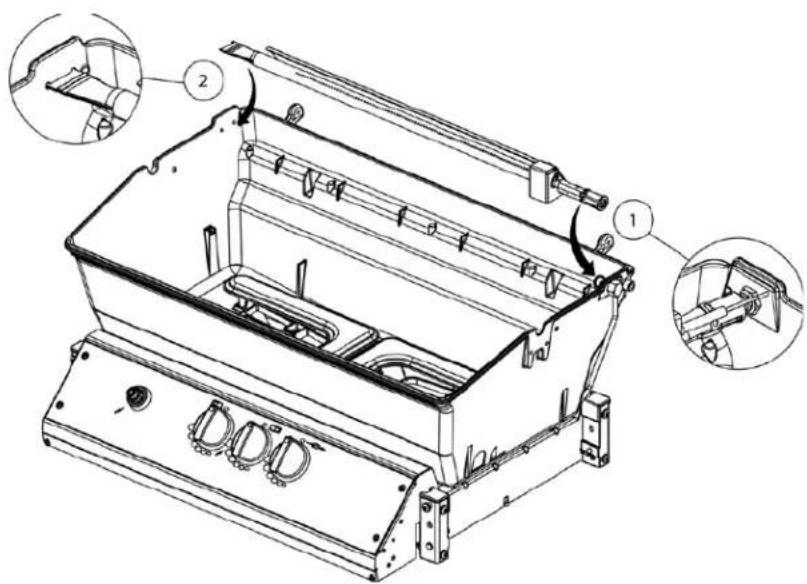

Vorsicht: Der hinterte Brenner muss richtig positioniert sein, bevorn den Hitzeregler betätig.
Entfernen Sie den Warmhalterost und befolgen Sie Anweisungen 1 bis 8, siehe oben.

Anmerkung: Um die Flamme mit dem Streichholz zu zünden, halten sie das brennende Streichholz an die hinteren Brenneröffnungen.

Anmerkung: Um die Flamme mit dem Hitzeregler zu zünden: Hitzeregler drücken und auf POW-R ZONE / Maximum drehen.

Die Flamme sollte sich innerhalb von 5 Sekunden entzünden.

Es ist wichtig, dass man das brennende Streichholz in der Nähe der Brenneröffnungen hat, BEVOR der Hitzeregler betätig wird.

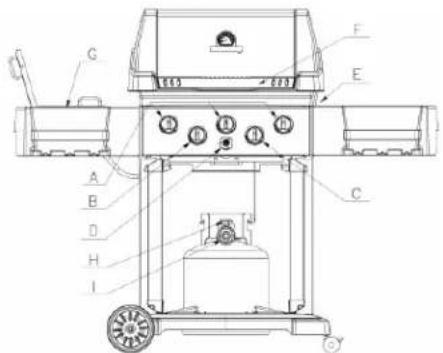

A) Hitzeregler Hauptbrenner
B) Hitzeregler Seitenbrenner
C) Hitzeregler Ruckenbrenner
D) Zündung (Piezo od. elektronisch)
E) Zündloch für manuelle Zündung
F)Griff
G)Seitenbrenner
H) Gasflaschenventil
I) Druckregler

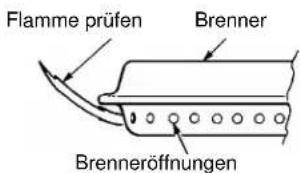

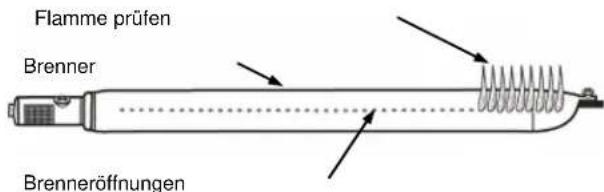

1. Vorsicht - Überprüfen Sie das Grillgerät nach dem Anzünden. Alle Öffnungen am Brenner sollen ein 2,5 cm hohe Flammehaben, wenn die Hitzeregler auf POW-R ZONE / Maximum stehen (siehe Abbildung).

Traditioneller Doppelbrenner:

Dual-TubeTM Brenner:

Falls eines oder mehrere der folgenden Anzeichen auftritt, handelt es sich aller Wahrscheinlichkeit nach um eine Blockierung der Venturiröhren. Sofort das Gas abschlalten und die Venturiröhren reinigen (siehe "Reinigung und Unterhalt", Seite 8).

1. Gasgeruch.
2. Wenn ein Rückstossfeuer auftritt.
3. Das Grillerat heizt ungleichmässig.
4. Die Brenner machen Knallgeräusche.

WENN DER BRENNER NICTZ ZUNDET

1. Hitzeregler drucken und auf "OFF" (AUS) drehen.
   5 Minuten warten. Probieren Sie dann, den Grill über die weiteren Hitzeregler zu zünden
2. Wenn keiner der Brenner zündet, in der Anleitung "Fehlersuche" (Seite 8) nachsehen. Wenn das Problem nicht gelöst werden kann, das Gerät nicht benutzten. Setzen Sie sich mit ihrem Handlör oder mit unseren Service Center in Verbindung.

AUSSCHALTEN

1. Das Gasflaschenventil zudrehen.
2. Hiteregler auf "OFF" (AUS) stellen.

Reinigung, Unterhalt und Garantie

Regelmässige Reinigung (nach jedem Gebrauch):

1. Zur Reinigung der Grillrote und des FLAV-R-WAVE™-Aromasystems den Grill nach jedem Grillieren mit geschlossen dem Deckel während ca. 5-10 Minuten auf Stellung POW-R ZONE / Maximum aufheizen. Danach stellen Sie den Gasregulierknopf eines Brenners auf „OFF" (AUS).

Die Grillreste werden so zu Asche verbrannt, welche sich vom Grillrost leicht mit einer langen Messingdrahtbürste entfernen lasst. Das Grillgehause und der Rost werden sehr heiss und müssen vorsichtig gehandelt werden. Tragen Sie Handschuhe zum Schutz ihrer Hande. Bei Bedarf konnen Grillroste und FLAV-R-WAVE™ -Aromasystem auch in Seifenwasser eingelegt werden, um hartnackige Rückstände zu entfernen. Verwenden Sie hierzu die von uns vertriebenen Produkte zur Grillreinigung. Detailierte Informationen finden Sie auf www.koenigworld.com. Für die Grillreinigung nicht geeignet sind handelsübliche Backofenreiniger.

1. Die Gaszufuhr an der Gasflasche schliessen.
2. Grill auskühlen{lassen und mit passender Abdeckhaube zudecken.

FLAV-R-WAVETM

Aromasystem

Tipp: Von Zeit zu Zeit die Gusseisenroste mit Speiseöl einreiben.

Innenreinigung:

1. Zur Innenreinigung des Grills, den Grillrost, Warmhalterost und das FLAV-R-WAVE™ -Aromasystem hersausnahmen. Hartnackige Flecken an der Grillkammerwand können mit einer Grillbürste entfernt und die Oberflächen mit Seifenwasser abgewaschen werden.
   Hinweis: Edelstahl kann sich durch Witterungseinflüsse oder bei extremer Hitze verfarben. Diese Verfärbung ist natürlicher Herkunft und damit kein Materialfehler.
   Wichtig: Fettauffangschale regelmässig leeren oder ersetzen, um ein Überlaufen zu verhindern!
2. Grillkammer, Deckel und Seitenablare konnen mit Seifenwasser gereinigt werden, um aussere Flecken zu entfernen.

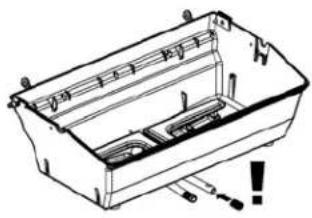

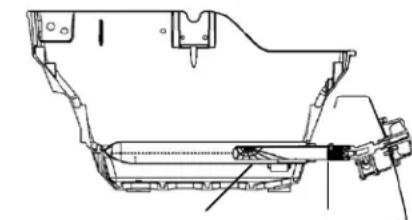

Jährliche Reinigung und Unterhalt:

Um einen sicheren und gut Funktionierenden Betrieb zu gewährleisten, sollte Ihr KOENIG Grill mindestensomal jährlich oder nach mehr als einmonatigem Nichtbetrieb überprüft und gereinigt werden.

1. Die Brenner entfernen und nach Rissen und Defekten untersuchen.

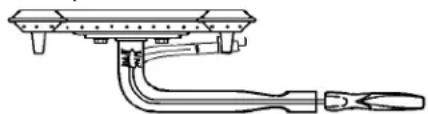

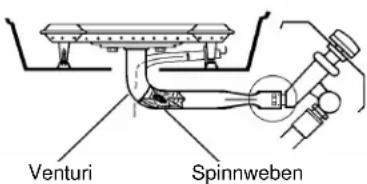

2. Die Venturi-Duse mit einer Flaschenbürste oder einem Pfeifenreiniger reinigen, um Verstopfungen durch Spinnweben oder andere Verunreinigungen zu entfernen (siehe Abbildung).

Traditioneller Doppelbrenner:

Spinnweben Venturi

Dual-TubeTM Brenner:

Die traditionellen Doppelbrenner sind bei der Luftzufuhr mit zwei Drahtgittern geschützt. Die Drahtgitter halten Spinnen, bei nichtgebrauch, vor dem eindringen ab und müssen davon zwingend montiert werden.

1. Schlauch und Regler kontrollieren. Siehe "Druckregler und Schlauch", Seite 6.
2. Wenn die Gasflasche wieder angeschlossen ist, die Prüfung auf Dichtheit gemäss Bedienungsanleitung Seite 5 durchführten.
3. Bevor das Gerät in Betrieb genommen wird, alle unter "Vor der Inbetriebnahme" aufgeführten Schritte überprüfen (Seite 6).
4. Die Brenner sollenn eine gleichmässige und stabile blaue Flamme aus jeder Flammenöffnung zeigen. Geringe Spuren von gelben Flammen werden als normal betrachtet.

Garantie

1. Garantie

Mit dem Kauf dieser KOENIG Produktes bei einem autorisierten Handler haben Sie besoin dem Produkt, eine Hersteller-garantie von DKB Household Switzerland AG ("DKB") nach den vorliegenden Bestimmungen von bis zu 5 Jahren erworben.

Die Garantie erstreckt sich ausschiesslich auf die Behebung von Mangeln, welche bei bestimmungsgemasser Verwendung nachweisbar auf Material- und/oder Herstellungsfehler zurückzuführen sind.

2. Vorgehensweise

Prufen Sie das Produkt所提供 nach Erhalt auf Mangel und Funktionalität. Sollte das erworbene Produkt unerwartet einen Mangel aufweisen, bitten wir Sie folgende Vorgehensweise zu beachten (Bring-In Garantie):

Wenden Sie sich innert 30 Tagen ab Entdeckung des Mangels an ihren Handler* mit Produkt / Produktteil, Kaufquittung, Seriennummer und Antikelnummer**
- Beschreiben Sie den Sachverhalt mittels dem beanstandeten Produkt/Produktteil oder Foto
- Nach erfolgter Prüfung des Mangels durch den Handler oder DKB tritt die kostenlose Garantieleistung gem. Ziffer 3 in Kraft (unter Vorbehalt liegen Transport- sowie Versandkosten an den privaten Erstkauf)

3. Garantieumfang

Die Herstellergarantie von DKB erstreckt sich ab Kaufdatum und gilt fur den privaten Erstkäufer. Die Garantie kann nur bei Vorlage der Originalkaufquittung geltend gemacht werden.

Die Garantieleistung erfolgt nach freiem Ermessen von DKB durch Instandsetzung, Austausch mangelhaffer Teile, Austausch des Produktes oder, wenn die Funktionalität des Produktes nicht beeinflusst wird, durch eine Preisminderung. Ein Rücktritt vom Kaufvertrag aufgrund von Garantiefallen ist ausgeschlossen. Für die Dauer der Reparatur besteht kein Anspruch auf ein Ersatzprodukt.

Die Ausführung von Garantieleistungen bewirkt weder eine Veränderung noch einen Neubeginn der Garantiezeit. Ausgewechselte Teile gehen in das Eigentum von DKB über. Beim Produkttaustausch beginnt die Garantiezeit von Neuem.

Die Garantiefristen detragen:

10 Jahre auf Aluminiumgussgehause Thermo-Cast™ gegen Herstellungs-/Materialfehler
- 5 Jahre auf Edelstahl-Brennersystem (Dual-Tube™ und Tube Brenner)
- 2 Jahre auf alle restlichen Teile sowie Farbe gegen Herstellungs-/Materialfehler
Die Garantie bei Schaden der Emaillierung ist nur innerhalb der Meldefrist von 30 Tagen ab Kaufdatum gewährleistet. Sie gilt nur bei Neugeräten, die noch nicht benutzt wurden.

1. Ausschluss

Keinen Mangel, das heisst keinen Material- oder Herstellungsfehler im Sinne dieser Bestimmungen, stellt dar beziehungsweise kein Gewährleistungsanspruch besteht in folgenden Fällen:

Gewöhliche Abnutzung bei bestimmungsmässigen Gebrauch.
Defekte und / oder Schaden aufgrund einer falschen unsachgemassen oder nicht bestimmungsmassigen Benutzung sowie aufgrund unsachgemesser Installation, Montage und Reparaturversuchen durch nicht autorisierte Personen.
Defekte und / oder Schaden aufgrund Nichtbeachtung der Bedienungsanleitung oder der Betriebs/Wartungsanweisungen (wie beispelsweise Beschädigungen durch fehlerhafte Montage oder Reinigung der emailierten Oberfläche des Grillrosts, Nichtdurchfuhrens des Dichttheitstests, usw.).
- Unebenheiten, Farbunterschiede der Emaillierung sowie Kleinere Fehlstellen (wie beispelsweise Produktionsbedingte Auflagepunkte am unteren Deckelrand oder an Aufhängungen).
- Verfärbungen und Beschädigungen des Produktes (z.B. der Farboberfläche) durch Witterungseinflüsse (inkl. Hagel), unsachgemäß (nicht wettergeschützter) Lagerung des Produktes oder unsachgemassen Einsatz von Chemikalien
Die Bildung von Rost und Flugrost durch Witterungseinflüsse oder unsachgemassen Einsatz von Chemikalien.
- Fehler, die den bestimmungsmässigen Gebrauch oder den Nutzen des Produktes nicht erkennbar einschränken.
- Allgemein für Verschleissteile wie Grillrost, Brenner, Thermometer, Zündung, Elektrode, Zündkabel, Gasschlauch, Gasdruck-Regler und Batterie.
Defekte und/oder Schaden aufgrund von Abänderungen, zweckfremdem Einsatz oder mutwilliger Beschädigung.
Defekte und/oder Schäden aufgrund von unsachgemäßer Wartung und Reparaturarbeit.
Defekte und/oder Schaden aufgrund einer Nichtausführung der routinemässigen Wartung.
Defekte und/oder Schaden, welche beim ursprünglichen Transport entstanden sind.
Defekte und/oder Schaden aufgrund von higherer Gewalt.
Defekte und/oder Schaden aufgrund von Abnutzung bei professionellem Gebrauch (Hotellerie, Gastronomie, Veranstaltungen usw.).

DKB schliesst weitergehende als die in diesen Garantiebestimmungen ausdrücklich genannten Ansprüche des Kunden aus, soweit nicht eine zwingende gesetzliche Verpflichtung oder Haftung besteht. Insbesondere gilt dies auch im Hinblick auf Ansprüche auf Schadenersatz wegen Nichterfüllung, Ersatz von Mangelfolgschäden, entgangenen Gewinn und Transportschäden, die nicht innerhalb einer Frist von 30 Tagen nach Erhalt des Produkts dem Handler gemeldet werden.

Die KOENIG Produkte werden kontinuierlich weiterentwickelt. Änderungen der Produkte können deshalb ohne vorherige Ankündigung vorgenommen werden.

Die registrierte Marke KOENIG wird durch die folgende Unternehmung repraesertiert:

• Einen Handlernachweis finden Sie auf unserer Website unter www.koenigworld.com

** Die Seriennummer sowie Artikelnummer können Sie auf dem Datensticker auf ihrem Grill entnehmen (siehe dazu die Bedienungsanleitung zum Produkt)

Fehlersuche

Fehler	Mögliche Ursache	Problemlösung
Brenner zünden nicht.	Gasflasche ist leer.	Gasflasche auffüllen setzen.
	Venturi nicht auf Ventilöffnung ausgerichtet.	Venturi auf Öffnung ausrichten (siehe "Vor der Inbetriebnahme", Seite 6).
	Zündkabel nicht angeschlossen.	Zündkabel (Hauptbrenner und Seitenbrenner) anschliessen (siehe Montageanleitung).
	Zündelektrode nicht auf Brenner ausgerichtet.	Elektrode richten (siehe Montageanleitung).
	Zündung Funktioniert nicht.	Manuelles Zündverfahren anwenden, Ersatzeile bei Händler oder Kundendienst besorgen.
	Venturi verstopft.	Brenner entfernen, Venturi säubern (siehe "Reinigung und Unterhalt", Seite 8).
	Gasschlauch verdreht.	Schlauch richten. Achtung, vom Boden der Grillkammer fernhalten.
	Druckregler oder Hitzeregler Funktioniert nicht.	Händler oder unser Service Center benachrichtigen.
Ein Brenner zündet nicht oder gelbe Flammens/Flammennrückschlag unter Steuerkonsole.	Venturi verstopft.	Brenner herausnahmen, Venturi reinigen (siehe "Reinigung und Unterhalt", Seite 8).
	Brenner-Öffnung verstopft.	Öffnung kann mit einer Nadel oder einem feinen Draht gereinigt werden. Versuchen Sie nicht, die Öffnung auszubohren.
Hitze wird schwächer, "knallendes" Geräusch.	Gasflasche ist leer.	Gasflasche auffüllen setzen.
Gasperuch oder	Sofort das Ventil an der Gasflasche schliessen. Benützen Sie das Gerät nicht, bis das Leck behoben/abgedacht ist.
	Druckregler locker (Mutter am Regler).	Mutter neu anziehen und Prüfung auf Gaslecks vormehmen (siehe Seite 5).
	Dichtungsring rissig/beschädigt.	Dichtungsring auswechseln, mit Händler oder mit unserem Service Center in Verbindung setzen.
	Schmutz/Ablagerungen in den Gewinden.	Gewinde reinigen, neu anziehen, Prüfung auf Lecks vormehmen (siehe Seite 5).
	Gewinde beschädigt/ausgerissen.	Mit unserem Service Center in Verbindung setzen.
	Gasleck in Schlauch/Druckregler oder bei den Hitzereglern.	Mit unserem Service Center in Verbindung setzen.
Stichflammen oder Fettfeuer.	Übermäßige Ansammlung von Fett.	Verbrennen Sie überschüssiges Fett (siehe "Reinigung und Unterhalt", Seite 8)
	Zu große Hitze.	Stellen Sie die Hitzeregler auf eine tiefere Stufe oder setzen Sie den Gillrost auf die obere Stufe.

Grilliertipps

Vorbereitung:

1. 1. Das GrillgutrechtzeitigVBorbereiten, damit Sie wahrend des Grillvorgangs nicht in Zeitnot geraten. Beiv Verwendung von Marinaden oder Gewurzen sollte das Fleisch damit behandelt werden, bevor es auf den Gillrost kommt. Das Grillgut ca. 30-40 Min. vor dem Grillieren aus dem Kuhlschrank behmen, damit das Grillgut Raumtemperatur annehmen kann. Grillstücke ca. 2 Stunden marinieren. Eher flussige Marinaden sOillten leicht abgetupft werden (uberschusges OI entfernen), bevor Grillgut auf den Grillost geegt wird.
2. Gemüse wird am besten in Aluminium-Folie gegart, damit genugend Feuchtigkeit für das Dampfen erhalten bleibt. Die Garzeiten für Gemüse sind ähnlich wie beim Braten oder Dampfen auf der elektrischen Herdplatte.
3. Überprüfen Sie vor dem Grillieren, ob noch genugend Flüssiggas vorhanden ist. Eine zweite gefüllte Flüssiggasflasche ist eine gute Investition, wenn man umfangreiche Grilladen plant.
4. Bestreichen Sie den Grillrost mit Pflanzenöl, bevor Sie die Brenner anzünden, um zu vermeiden, dass das Grillgut am Grillrost haften bleibt.
5. Heizen Sie den Grill bei geschlossen Deckel auf die gewünschte Temperatur auf (Hitzeregler auf POw-R ZONE / Maximum), bevor Sie mit dem Grillieren beginnen. Das Vorheizen dauert 10 bis 15 Minuten, abhängig von den Aussenbedingungen wie Lufttemperatur und Wind.
6. Stellen Sie vor dem Grillieren eine Auffangschale in die Halterung unter der Grillkammer, um herabtropfendes Fett aufzufangen.

Anmerkung: Wahlend des Grillierens oder in hissem Zustand sollen Its KoENIG-Grill nicht bewegt werden.

Grillieren:

1. Grillieren ist die beliebstebe Art des Kochens im Freien. Wie und was Sie grillieren, richtet sich ganz nach Ihrem personlichen Geschmack.
2. Gehen Sie beim Grillieren von Fleisch sparsam mit Salz um. Das Fleisch bleibt saftiger, wenn es erst nach dem Grillieren gesalzen wird.
3. Um das Austrocknen von Steaks zu verhindern, benützen Sie lieber eine Zange als eine Gabel zum Wenden. Beginnen Sie auf der Stellung POW-R ZONE / Maximum, um die Poren zu schliessen und den Saf zu bewahren. Nehmen Sie die Temperatur zurück, wenn das Fleisch gut angebräunt ist. Im allgemeinen bleibt die Feuchtigkeit in dickeren Fleischstücken better erhalten.
4. Bepinseln Sie das Fleisch mit Speiseöl, bevor Sie es auf den heissen Rost legen. Dadurch erhält das Fleischstück beim Grillieren eine shyne Kruste.
5. Um zu testen, ob das Fleisch gar ist, erhmen Sie ein Grillthermometer und messen Sie die Kerntemperature des Grillguts.
6. Es empfehlit sich mit geschlossen Deckel zu grillieren, um Wärmeverluste zu vermeiden.
7. Schliessen Sie nach dem Grillieren den Deckel und stellen die Brenner während ca. 10 Minuten auf POW-R ZONE / Maximum, um überschüssiges Fett im Grill zu verbrennen.

Grilliermethoden

Direktes Grillieren

Beim direkten Grillieren befindet sich das Grillgut direkt über dem Brenner. Die direkte Methode eignet sich besonderss gut für Grilladen, die eine Garzeit von weniger als 25 Minuten benötigen, wie beispelsweise Steaks, Koteletts, Hamburger, Würstchen, Spiesse, diverse Gemüse, etc.

Heizen Sie den Grill bei geschlossen Deckel vor, indem Sie alle Brenner auf hochste Stufe POW-R ZONE / Maximum stellen. Legen Sie Ihr Grillgut dann auf den Grillrost, und stellen Sie die Temperatur entsprechend der Angabe im Rezept ein. Schliessen Sie den Deckel und haben Sieihn nur hoch, um das Grillgut zu wenden oder am Ende der empfohlenen Grillzeit den Garzustand zu prufen.

PROFI-TIPP:

So gelingt das perfekte Grillmuster:

Wenden Sie Steaks, Kotletts, Poulets, Fisch und Gemüse in der hier dargestellen Reihenfolge und Lage. Auf diese Weise gelingt das typische Grillmuster in Perfektion.

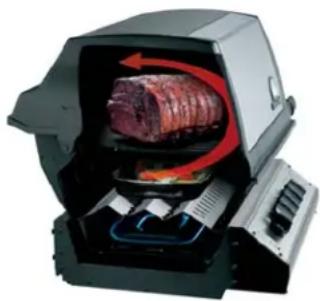

Indirektes Grillieren

Das indirekte Grillieren ist eine sehr schonende Methode der Zubereitung und verhindert ein Verbrennen des Grillguts. Die indirekte Methode ist für große Fleischstücke wie Braten oder Hahnchen, wie auch für gefüllte Gemüse, Aufläufe, Brot und Pizza sehr empfehlenswert.

Bei der indirekten Methode wird das Grillgut nicht direkt über der Hitzequelle grilliert, sondern mit zirkulierender Heissluft und geschlossenem Deckel. Der Brenner, der sich unter dem Grillgut befindet, ist ausgeschaltet. Die Brenner, die sichiben dem Grillgut befinden, sind eingeschaltet. Die Hitze zirkuliert wie im Umluftofen um das Grillgut herum und sorgt fur ein einzigartiges Grillergebnis.

Indirektes Grillieren unter Verwendung einer Fettauffangschale

These Methode eignet sich am besten zur Zubereitung von Braten und Geflugel. Entfernen Sie dazu den Warmhalterost, sowie die Grillroste aus dem Grill.

Platzieren Sie die Fettauffangschale unter der vorgesehenen Position des Grillgutes (z.B. Braten) auf dem FLAV-R-WAVE™ Aromasystem. Fullen Sie etwas Wasser oder Bouillon in die Schale, der Boden sollen ca. 0,5 cm bedeckt sein. Sie konnen auch, je nach Geschmack, eine Kombination aus Wein, Wasser und Gewürzen zusammenstellen. Legen Sie die Roste wieder in den Grill ein und bestreichen Sie diese mit Speiseöl. Heizen Sie den Grill etwa 5 Min. auf Position Medium vor. Legen Sie das Grillgut auf den Grillrost über die Auffangschale. Brenner unterhalb des Grillguts ausschalten, und die anderen Brenner auf 34 bis maximale Leistung (je nach Witterung) einstehen. Grillgut mit indirekter Methode bei geschlossen Deckel grillieren (die Temperatur im Grill beträgt ca. 160-190°C).

Tipps:

1. Grillgut zuerst bei direkter Hitze während ca. 5 Min. pro Seite anbraten.
2. Öffnen Sie den Deckel so weniger wie möglich. Die abtropfenden Säfte mischen sich mit den Zutaten in der Schale und ergeben das einzigartige Grillaroma, welche mit keiner anderen Methode erreicht wird.
3. Wahrend des Grilliervorgangs brauchen Sie das Grillgut weder zu wenden, noch zu bestreichen.
4. Um sicherzu gehen, dass der gewünschte Garzustand des Grillguts erreicht ist, sollen den Sie ein Fleischthermometer verwenden.
5. Bittle achen Sie dauf, dass die Fettauffangschale wahrend des gesamten Grilliervorgangs immer genug Flussigkeit hat. Solle the Schale trocken brennen und sich bei abtropfendes Fett uberhitzen und entzünden, schalten Sie den Brenner kurz aus und löschen das entzündete Fett mit Salz oder Natron.

Grillieren am Spiess (nur Modelle mit Rückenbrenner und Drehspiess)

Der Drehspiess eignet sich vor allem zum Grillieren von Braten und Poulets (max. 4 kg). Beim Grillieren am Spiess wird nur derindhre Brenner eingeschaltet.

1. Warmhalterost und Grillrost (falls nötig) herausnehmer.
2. Ruckenbrenner einsetzen (siehe Abbildung).
3. Grillgut am Spiess befestigen, so dass das Gewicht gleichmässig verteil ist. Spiess einsetzen.
4. Auffangschale unter das Grillgut auf das Aromasystem stellen.
5. Drehspiessmotor am EIN/ AUS-Schalter des Motorblocks einschalten und den Rückenbrenneranzünden (siehe Seite 7).
6. Deckel schliessen. Der Deckel sollte während des Grillvorgangs geschlossen bleiben.

KÖENIG

Eggbuhlstrasse 28 / Postfach - CH 8052 Zürich

Tel. [phone] - Fax [phone]

Mail: [e-mail]

N°de série:

N°d'article:

Sommaire

Page
